  1. I+IВ.Т Рис. Поверхностный эффект в одиночном прoводнике СИММЕТРИЧНЫЕ КАБЕЛИ

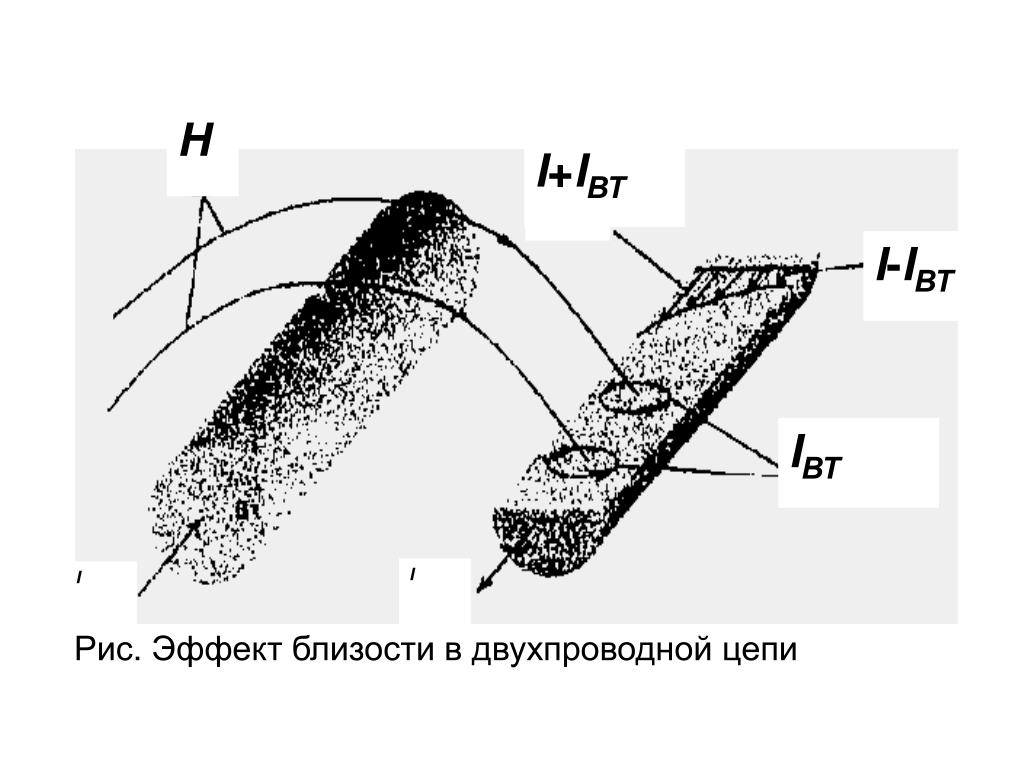

  2. H I+IВТ I-IВТ IВТ I I Рис. Эффект близости в двухпроводной цепи

  3. Сопротивление и индуктивность симметричных кабелей

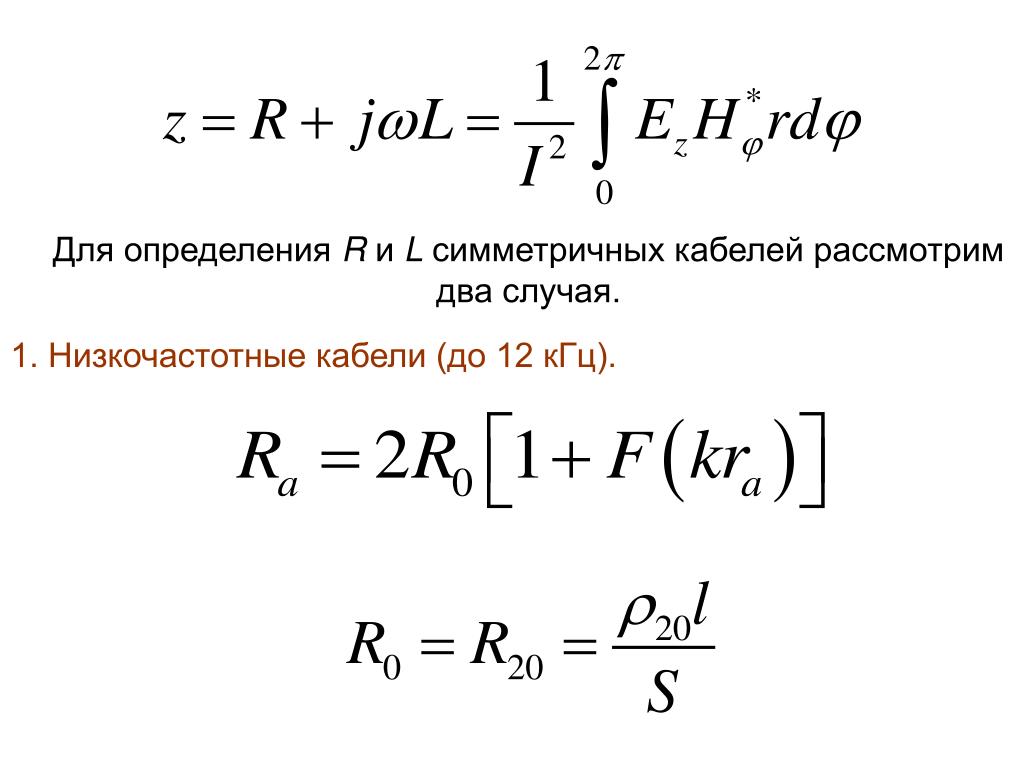

  4. Для определения Rи L симметричных кабелей рассмотрим два случая. 1. Низкочастотные кабели (до 12 кГц).

  5. В случае многопроволочных жил

  6. 2. Высокочастотные кабели.

  7. Дополнительное сопротивление симметричного кабеля

  8. Емкость и проводимость изоляции кабельной цепи

  9. парная двойная парная звездная

  10. экранированная пара экранированная звезда

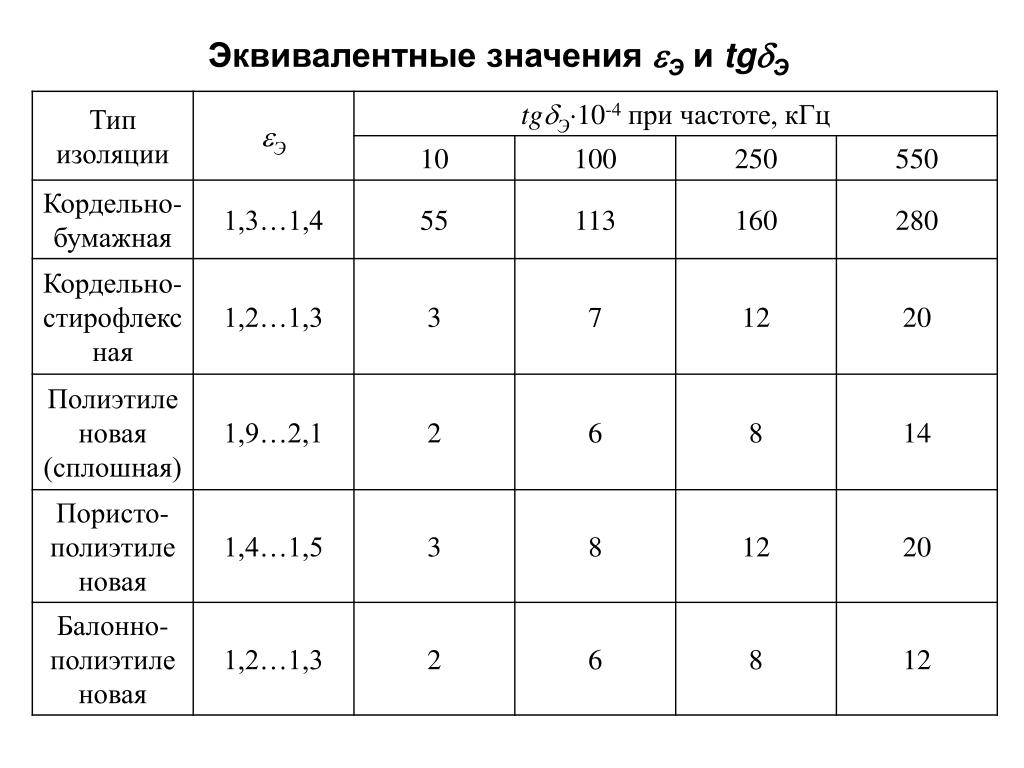

  11. Эквивалентные значения Э и tgЭ

  12. Рис. Экранированный симметричный кабель Особенности расчета первичных и вторичных параметров симметричных радиочастотных кабелей

  13. для низких частот, когда 0kt0,5

  14. Для диапазона частот, когда 0,5kt<3 При kt3

  15. Сопротивление за счет реакции экрана сопротивление экранированного симметричного кабеля

  16. При кrа>10 эта формула упрощается

  17. При kr>10

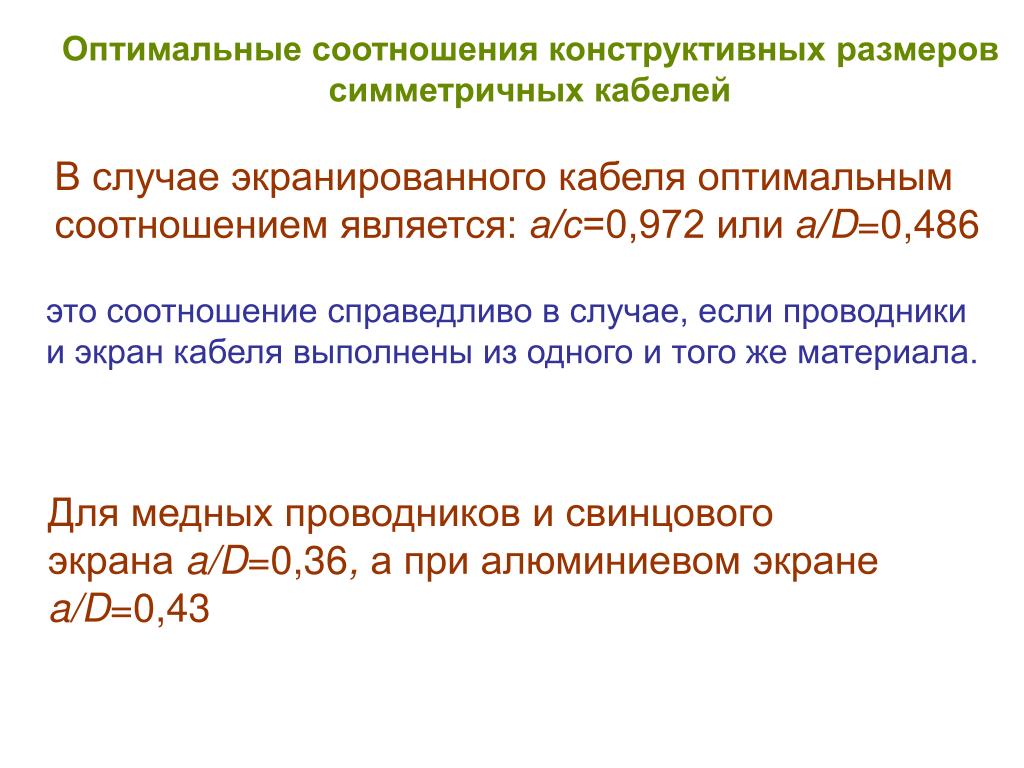

  18. Оптимальные соотношения конструктивных размеров симметричных кабелей В случае экранированного кабеля оптимальным соотношением является: а/с=0,972 или а/D=0,486 это соотношение справедливо в случае, если проводники и экран кабеля выполнены из одного и того же материала. Для медных проводников и свинцового экрана a/D=0,36, а при алюминиевом экране a/D=0,43

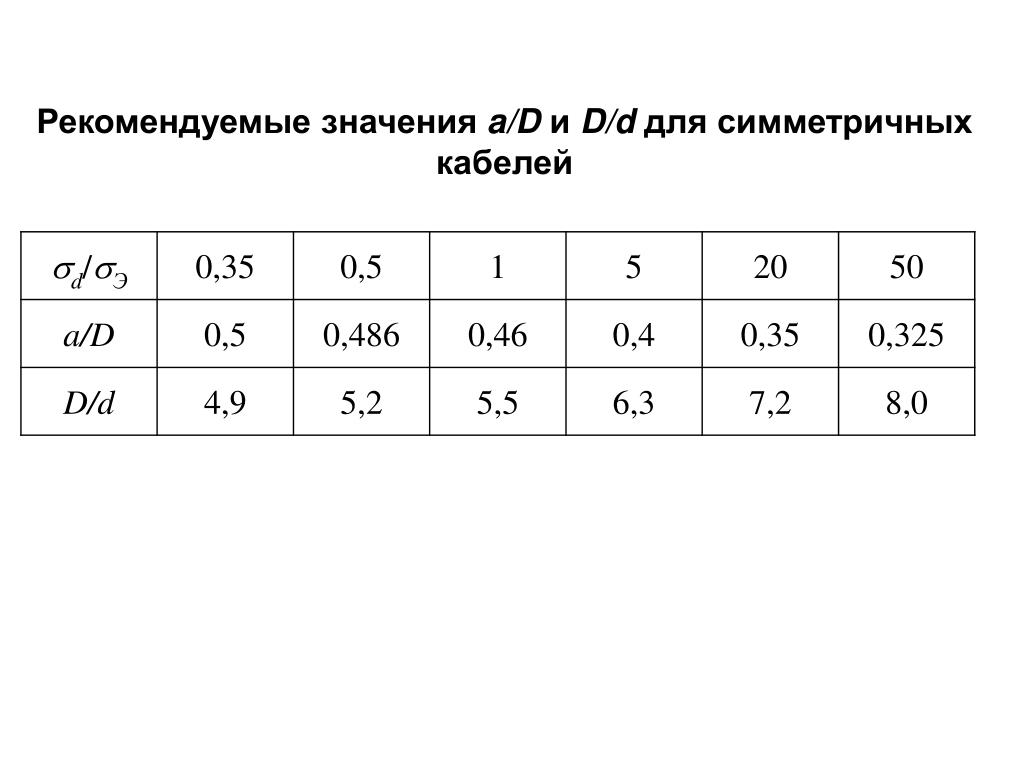

  19. Рекомендуемые значения a/D и D/d для симметричных кабелей
