  1. System IPCCTV HikVision Przygotował: Mariusz Witulski

  2. System IP Właściwości • Wysoka jakość obrazu • Płynność zobrazowania • Niezawodność • i stabilność pracy • Język polski Łatwa instalacja Szybka konfiguracja Wygodna obsługa Skalowalność Zaawansowana funkcjonalność

  3. System IP Diagram

  4. System IP Parametry Jakość obrazu pojedynczej kamery: - 5 Mpx, 6 kl./s - 3 Mpx, 12,5 kl./s - 2 Mpx, 25 kl./s Obsługa 250 rejestratorów / 4000 kamer IP (opcja rozszerzenia do 1000 rejestratorów / 16000 kamer IP) Medium transmisyjne: sieć IP

  5. System IP Funkcjonalność Rejestracja i udostępnianie obrazu na żywo/nagrań Monitorowanie zdarzeń i powiadamianie użytkowników Obsługa: - stacja PC/komputer (oprogramowanie klienckie lub przeglądarka) - telefon komórkowy/urządzenie mobilne (aplikacja kliencka)

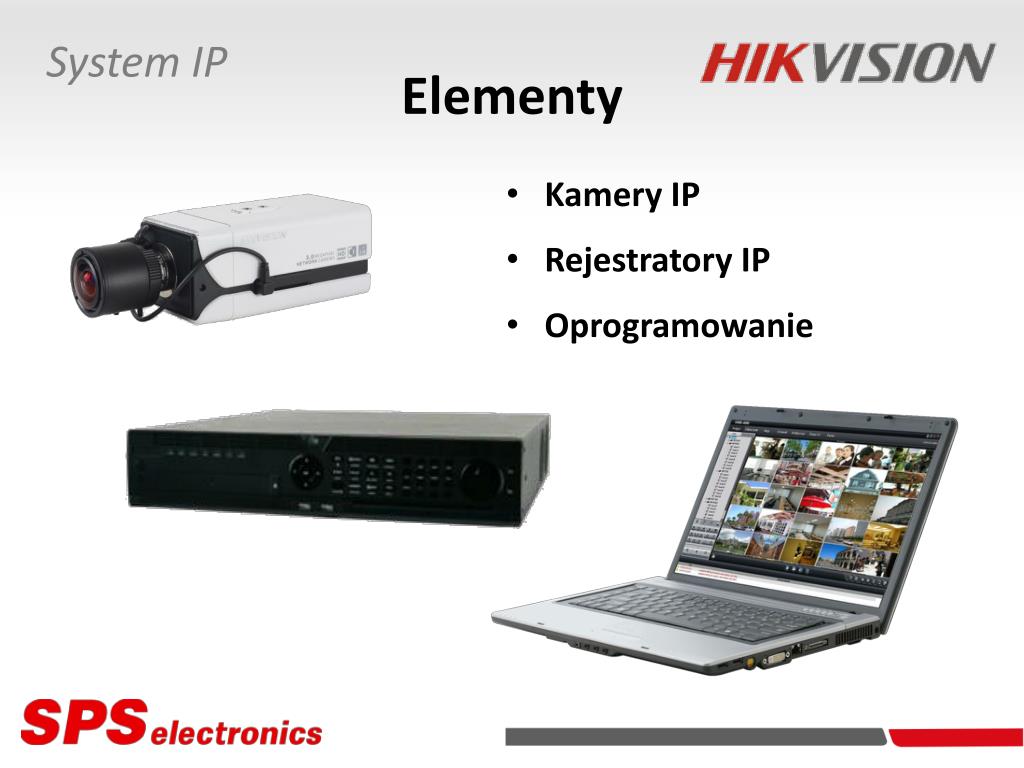

  6. System IP Elementy Kamery IP Rejestratory IP Oprogramowanie

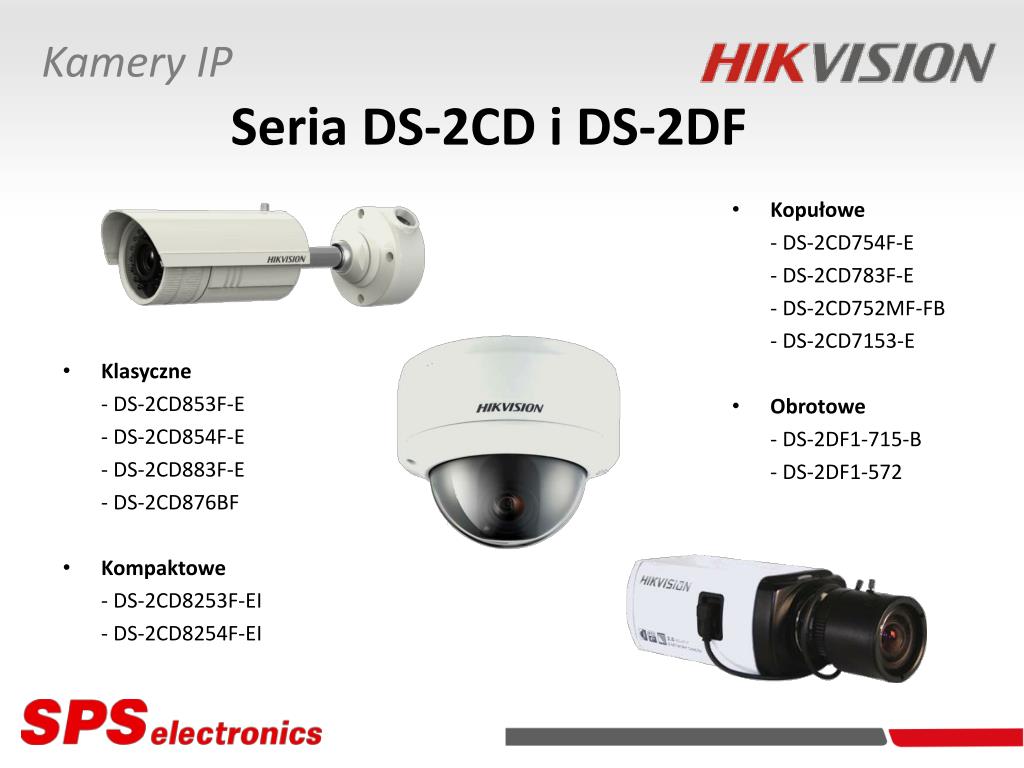

  7. Kamery IP Seria DS-2CD i DS-2DF • Kopułowe - DS-2CD754F-E - DS-2CD783F-E - DS-2CD752MF-FB - DS-2CD7153-E • Obrotowe - DS-2DF1-715-B - DS-2DF1-572 Klasyczne - DS-2CD853F-E - DS-2CD854F-E - DS-2CD883F-E - DS-2CD876BF Kompaktowe - DS-2CD8253F-EI - DS-2CD8254F-EI

  8. Kamery IP Seria DS-2CD i DS-2DF • Dwustrumieniowość • wizji (DualStream) • Kodowanie dźwięku dwukierunkowe: • OggVorbis lub G.711 Rozdzielczości: - 5 Mpx - 3 Mpx - 2 Mpx - 1,5 Mpx - 1,3 Mpx - 1 Mpx Kodowanie wizji: H.264/JPEG

  9. Kamery IP Seria DS-2CD i DS-2DF • Porty/Interfejsy: • Wyjście wizyjne (PAL) • Wejście/Wyjście dźwiękowe • Wejście/Wyjście alarmowe • RS-485 • Ethernet Właściwości: Detekcja ruchu Synchronizacja NTP Powiadamianie e-mail Współpraca z FTP

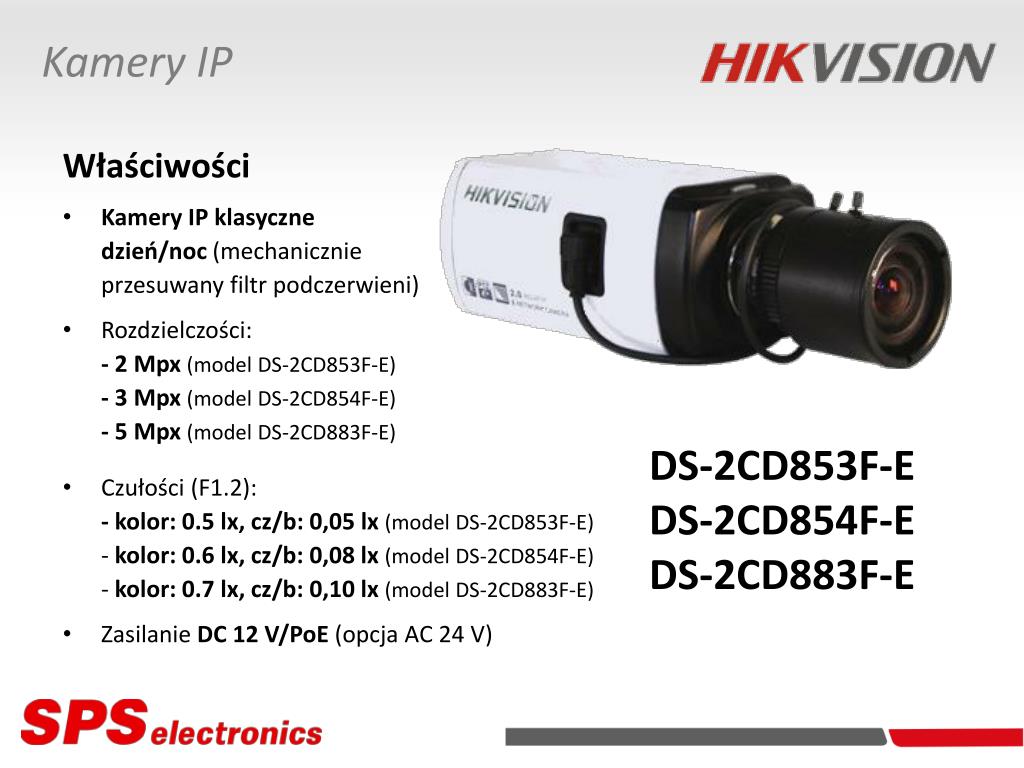

  10. Kamery IP DS-2CD853F-EDS-2CD854F-E DS-2CD883F-E Właściwości Kamery IP klasyczne dzień/noc (mechanicznie przesuwany filtr podczerwieni) Rozdzielczości: - 2 Mpx (model DS-2CD853F-E) - 3 Mpx (model DS-2CD854F-E) - 5 Mpx (model DS-2CD883F-E) Czułości (F1.2): - kolor: 0.5 lx,cz/b: 0,05 lx (model DS-2CD853F-E) - kolor: 0.6 lx, cz/b: 0,08 lx (model DS-2CD854F-E) - kolor: 0.7 lx, cz/b: 0,10 lx (model DS-2CD883F-E) Zasilanie DC 12 V/PoE (opcja AC 24 V)

  11. Kamery IP DS-2CD853F-E, DS-2CD854F-E, DS-2CD883F-EParametry • Obsługa SD/SDHC (32 GB) • Obsługa NAS • Zgodność z ONVIF/PSIA Rozdzielczości/Prędkości: - 2 Mpx UXGA (1600×1200 px) 12,5 kl./s - 1,5 Mpx WXGA+ (1600×912 px) 12,5 kl./s - 1,2 Mpx XGA+ (1280×960 px) 25 kl./s - kolejne rozdzielczości 25 kl./s (model DS-2CD853F-E) - 3 Mpx QXGA (2048x1536 px) 12,5 kl./s - 2 Mpx FullHD (1920x1080 px) 25 kl./s - 2 Mpx UXGA (1600×1200 px) 25 kl./s - kolejne rozdzielczości 25 kl./s (model DS-2CD854F-E) - 5 Mpx QXGA+ (2560x1920 px) 6 kl./s - 3 Mpx QXGA (2048×1536 px) 12,5 kl./s - 2 Mpx FullHD (1920×1080 px) 25 kl./s - 2 Mpx UXGA (1600×1200 px) 25 kl./s - kolejne rozdzielczości 25 kl./s (model DS-2CD883F-E)

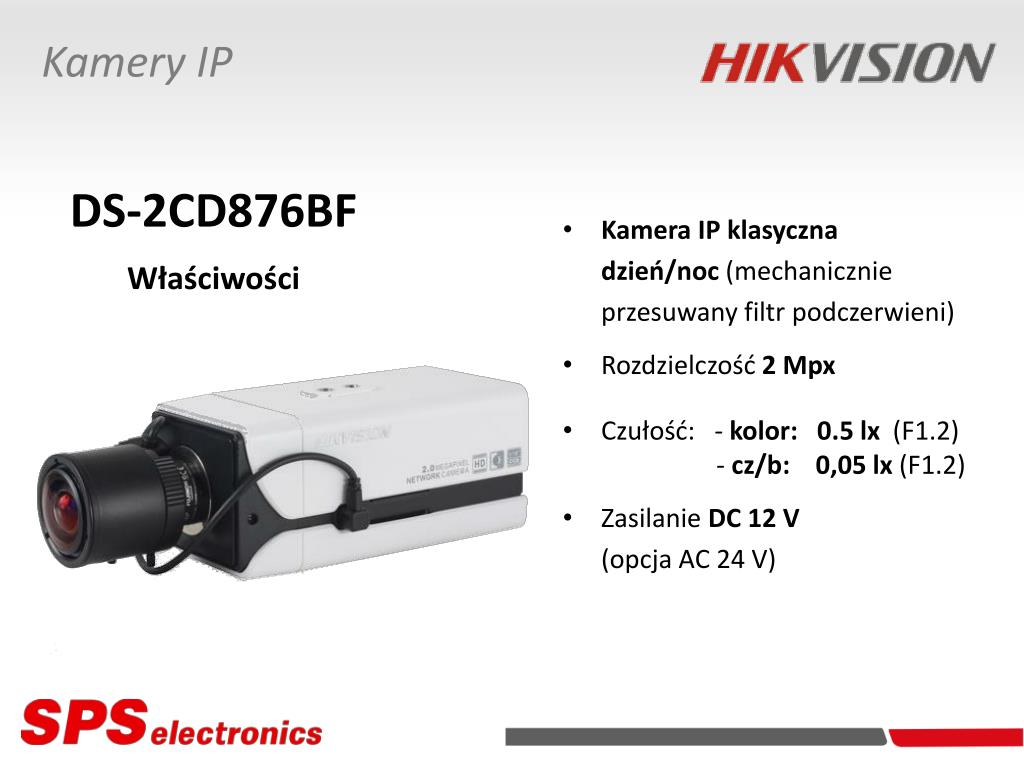

  12. Kamery IP DS-2CD876BFWłaściwości Kamera IP klasyczna dzień/noc (mechanicznie przesuwany filtr podczerwieni) Rozdzielczość 2 Mpx Czułość: - kolor: 0.5 lx (F1.2) - cz/b: 0,05 lx (F1.2) Zasilanie DC 12 V (opcja AC 24 V)

  13. Kamery IP DS-2CD876BF Parametry • Obsługa SD/SDHC (32 GB) • Obsługa NAS • Zgodność z ONVIF/PSIA Rozdzielczości/Prędkości - 2 Mpx UXGA (1600×1200 px) 25 kl./s - kolejne rozdzielczości 25 kl./s

  14. Kamery IP DS-2CD8253F-EI, DS-2CD8254F-EI Właściwości • Obiektyw: 2,7-9 mm, F1.6 • Zasilanie: DC 12 V/PoE Kamery IP kompaktowe dzień/noc (mechanicznie przesuwany filtr podczerwieni) wodoodporne,IP66 Rozdzielczości: - 2 Mpx (model DS-2CD8253F-EI) - 3 Mpx (model DS-2CD8254F-EI) Czułość (F.1.2): - kolor: 0,5 lx, cz/b: 0,1 lx - oświetlacz IR: 0 lx (wbudowany)

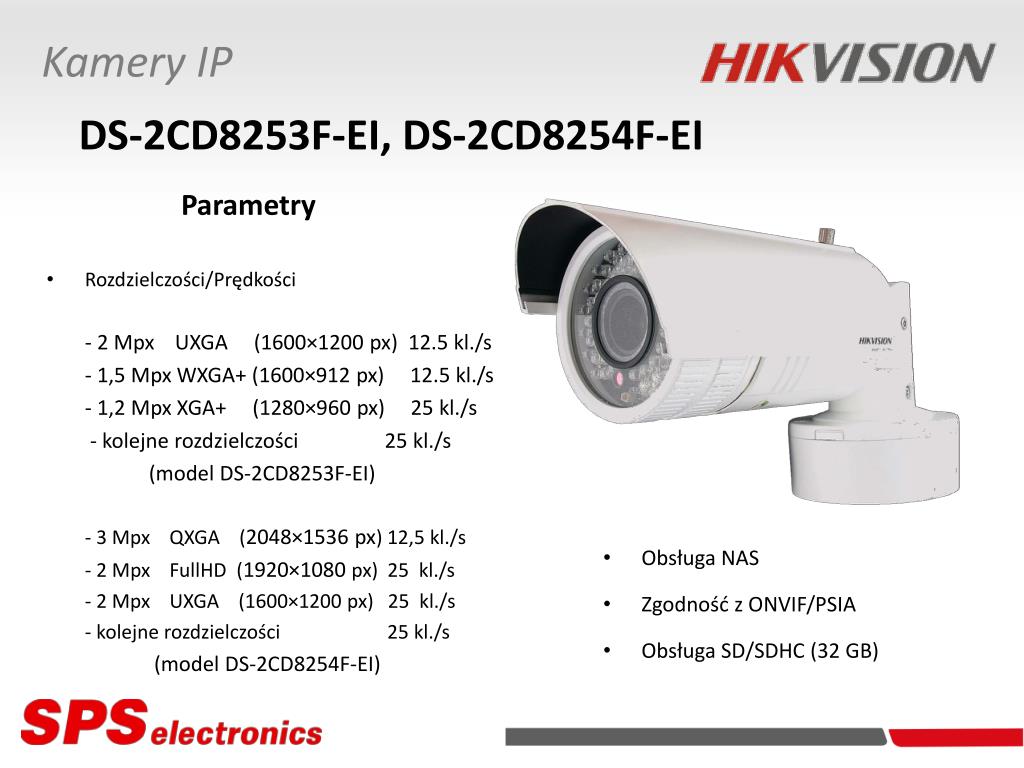

  15. Kamery IP DS-2CD8253F-EI, DS-2CD8254F-EI Parametry • Obsługa NAS • Zgodność z ONVIF/PSIA • Obsługa SD/SDHC (32 GB) Rozdzielczości/Prędkości - 2 Mpx UXGA (1600×1200 px) 12.5 kl./s - 1,5 Mpx WXGA+ (1600×912 px) 12.5 kl./s - 1,2 Mpx XGA+ (1280×960 px) 25 kl./s - kolejne rozdzielczości 25 kl./s (model DS-2CD8253F-EI) - 3 Mpx QXGA (2048×1536 px) 12,5 kl./s - 2 Mpx FullHD (1920×1080 px) 25 kl./s - 2 Mpx UXGA (1600×1200 px) 25 kl./s - kolejne rozdzielczości 25 kl./s (model DS-2CD8254F-EI)

  16. Kamery IP DS-2CD754F-E, DS-2CD783F-EWłaściwości • Obiektyw: 4,5-10 mm (F1.6) • Zasilanie DC 12 V/PoE • (opcja AC 24 V) Kamery IP kopułowe dzień/noc (elektroniczne odcięcie koloru) Rozdzielczości: - 3 Mpx (model DS-2CD754F-E) - 5 Mpx (model DS-2CD783F-E) Czułość (F1.6): 0,7 lx

  17. Kamery IP DS-2CD754F-E DS-2CD783F-E Parametry • Rozdzielczości/Prędkości: - 3 Mpx QXGA (2048x1536 px) 12,5 kl./s - 2 Mpx FullHD (1920x1080 px) 25 kl./s - 2 Mpx UXGA (1600×1200 px) 25 kl./s - kolejne rozdzielczości 25 kl./s (model DS-2CD854F-E) - 5 Mpx QXGA+ (2560x1920 px) 6 kl./s - 3 Mpx QXGA (2048×1536 px) 12,5 kl./s - 2 Mpx FullHD (1920×1080 px) 25 kl./s - 2 Mpx UXGA (1600×1200 px) 25 kl./s - kolejne rozdzielczości 25 kl./s (model DS-2CD883F-E) • Obsługa SD/SDHC (32 GB) • Obsługa NAS • Zgodność z ONVIF/PSIA

  18. Kamery IP DS-2CD752MF-FBWłaściwości • Obiektyw: 3-9 mm (F1.4) • Zasilanie: DC 12 V/PoE/AC 24 V Kamera IP kopułowa dzień/noc (elektroniczne odcięcie koloru) wodoodporna, IP66 wandaloodporna Rozdzielczość: 2 Mpx Czułość (F1.2): 0,5 lx

  19. Kamery IP DS-2CD752MF-FB Parametry • Obsługa SD/SDHC (32 GB) Rozdzielczości/Prędkości - 2 Mpx UXGA (1600×1200 px) 12,5 kl./s - 1 Mpx HD (1280x720 px) 25 kl./s - kolejne rozdzielczości 25 kl./s

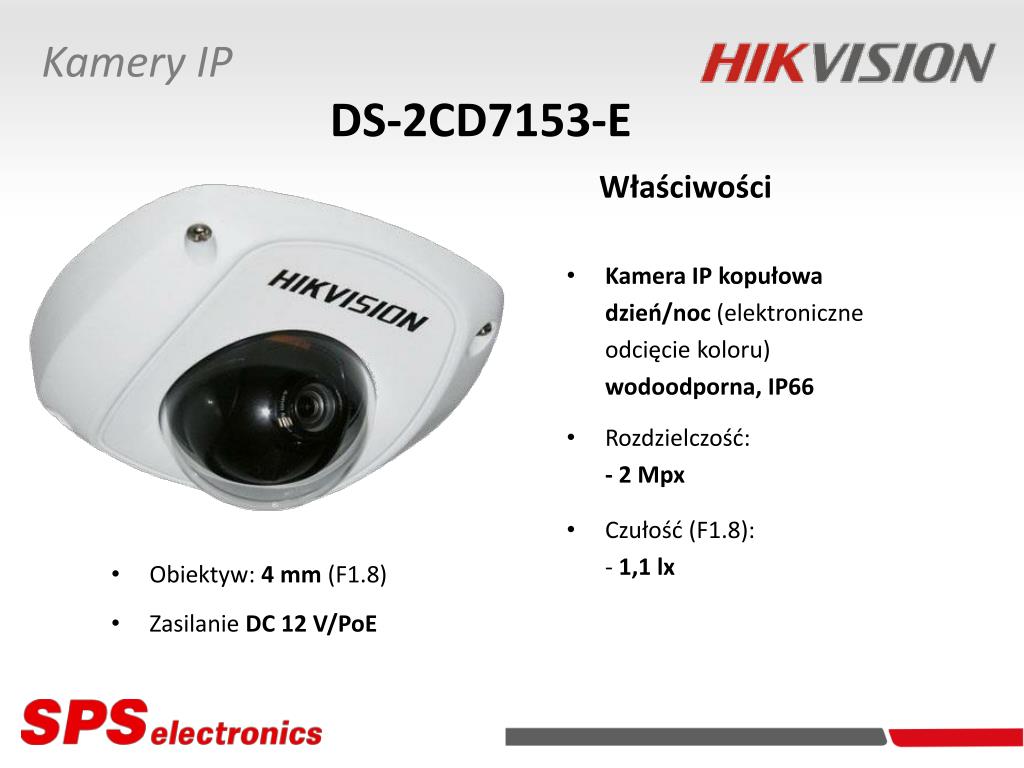

  20. Kamery IP DS-2CD7153-EWłaściwości • Obiektyw: 4 mm (F1.8) • Zasilanie DC 12 V/PoE Kamera IP kopułowa dzień/noc (elektroniczne odcięcie koloru) wodoodporna, IP66 Rozdzielczość: - 2 Mpx Czułość (F1.8): - 1,1 lx

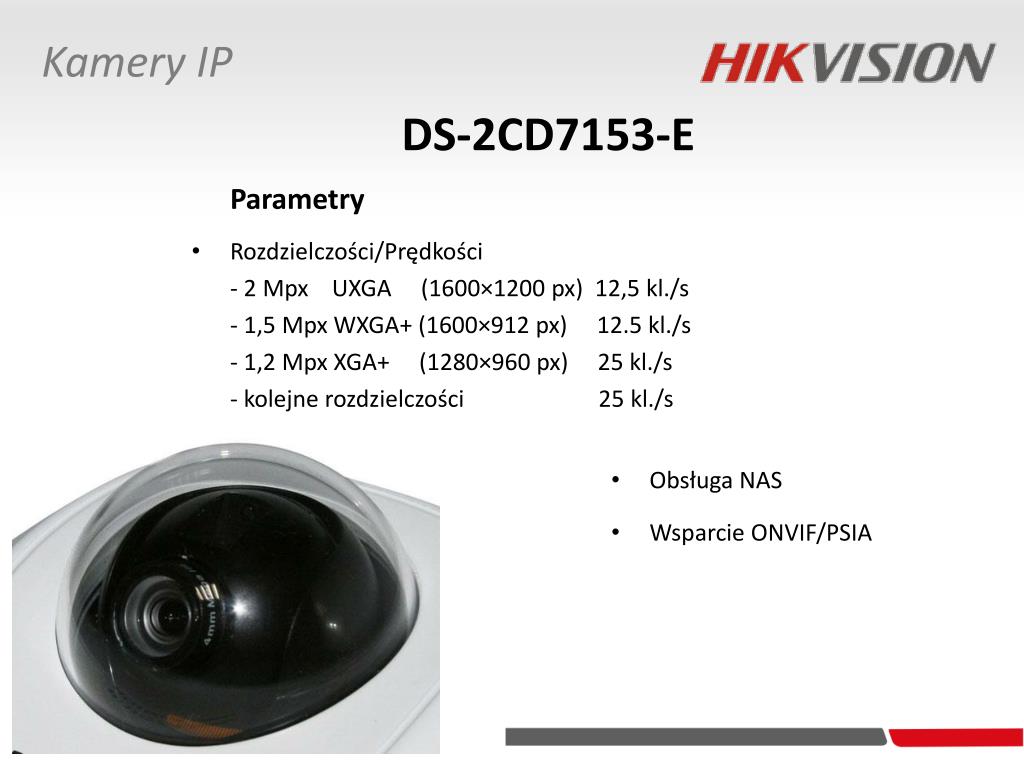

  21. Kamery IP DS-2CD7153-E • Obsługa NAS • Wsparcie ONVIF/PSIA Parametry Rozdzielczości/Prędkości - 2 Mpx UXGA (1600×1200 px) 12,5 kl./s - 1,5 Mpx WXGA+ (1600×912 px) 12.5 kl./s - 1,2 Mpx XGA+ (1280×960 px) 25 kl./s - kolejne rozdzielczości 25 kl./s

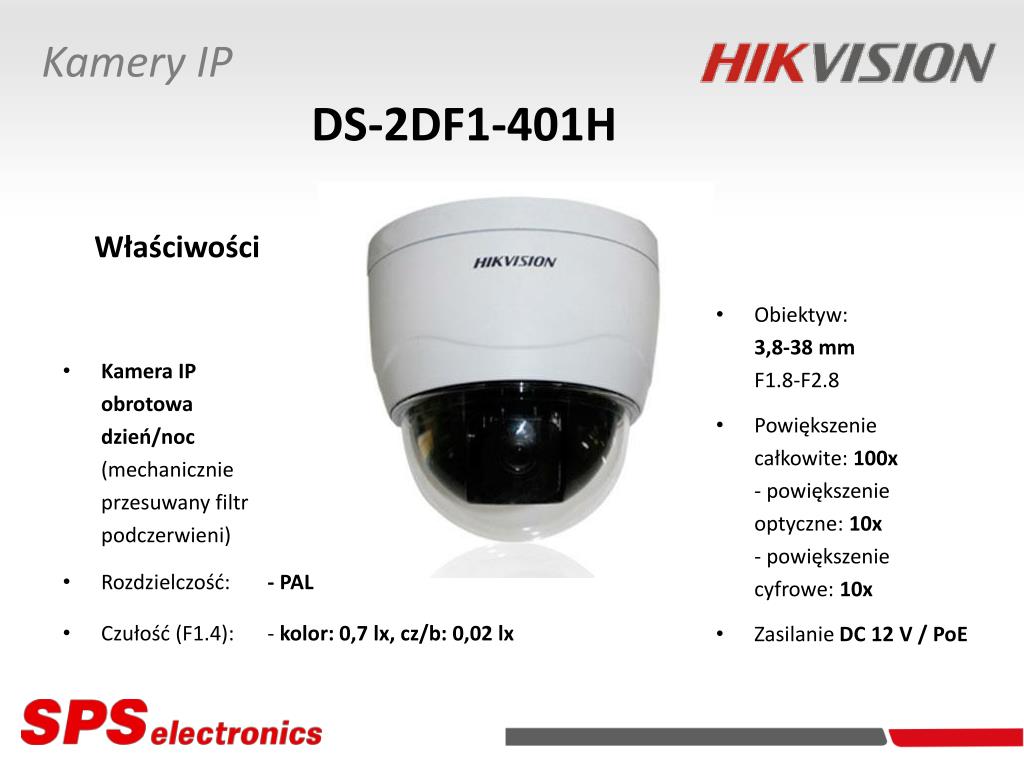

  22. Kamery IP DS-2DF1-401H Właściwości • Obiektyw: • 3,8-38 mm • F1.8-F2.8 • Powiększenie • całkowite: 100x • - powiększenie • optyczne: 10x • - powiększenie • cyfrowe: 10x • Zasilanie DC 12 V / PoE Kamera IP obrotowa dzień/noc (mechanicznie przesuwany filtr podczerwieni) Rozdzielczość: - PAL Czułość (F1.4): - kolor: 0,7 lx, cz/b: 0,02 lx

  23. Kamery IP DS-2DF1-401H • Mechanika: • Zakres obrotu: • 360° • Zakres nachylania: • -2° ~ +90° (AutoFlip) • Prędkość obrotu: • - automatyczna: 400 °/s • - ręczna: 300 °/s • Prędkości nachylania: • - automatyczna: 200°/s • - ręczna: 90°/s • Obsługa SD/SDHC (32 GB) Parametry: Rozdzielczości/Prędkości: - PAL (704×576 px) 25 kl./s - kolejne rozdzielczości 25 kl./s

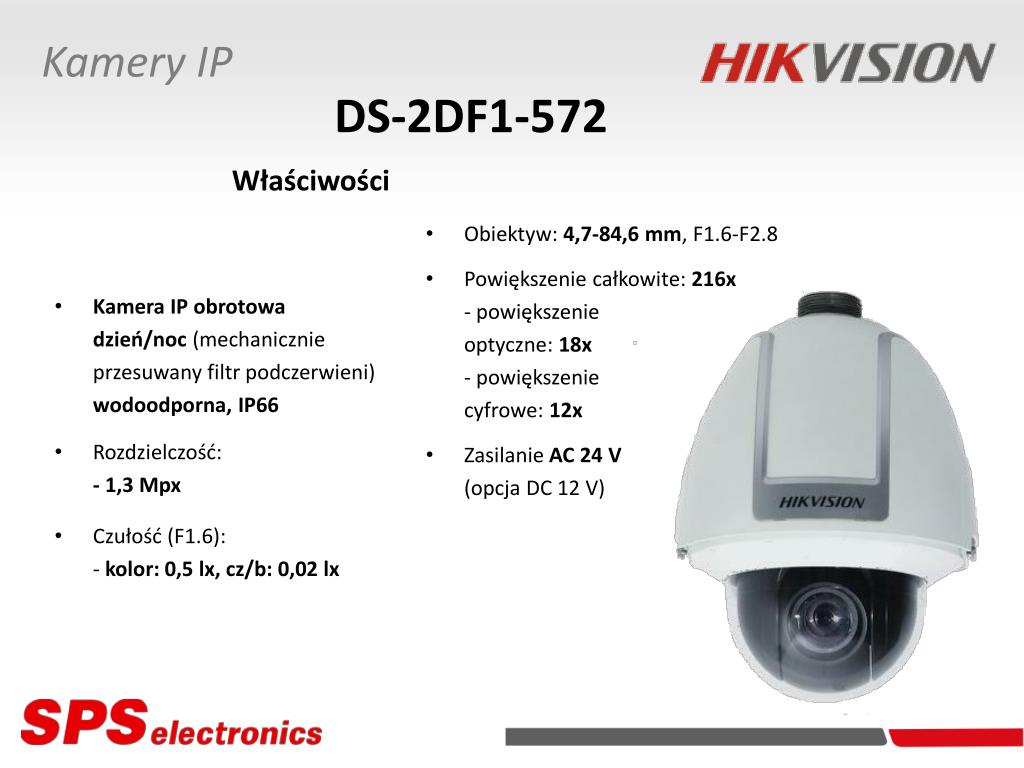

  24. Kamery IP DS-2DF1-572 Właściwości • Obiektyw: 4,7-84,6 mm, F1.6-F2.8 • Powiększenie całkowite: 216x • - powiększenie • optyczne: 18x • - powiększenie • cyfrowe: 12x • Zasilanie AC 24 V • (opcja DC 12 V) Kamera IP obrotowa dzień/noc (mechanicznie przesuwany filtr podczerwieni) wodoodporna, IP66 Rozdzielczość: - 1,3 Mpx Czułość (F1.6): - kolor: 0,5 lx, cz/b: 0,02 lx

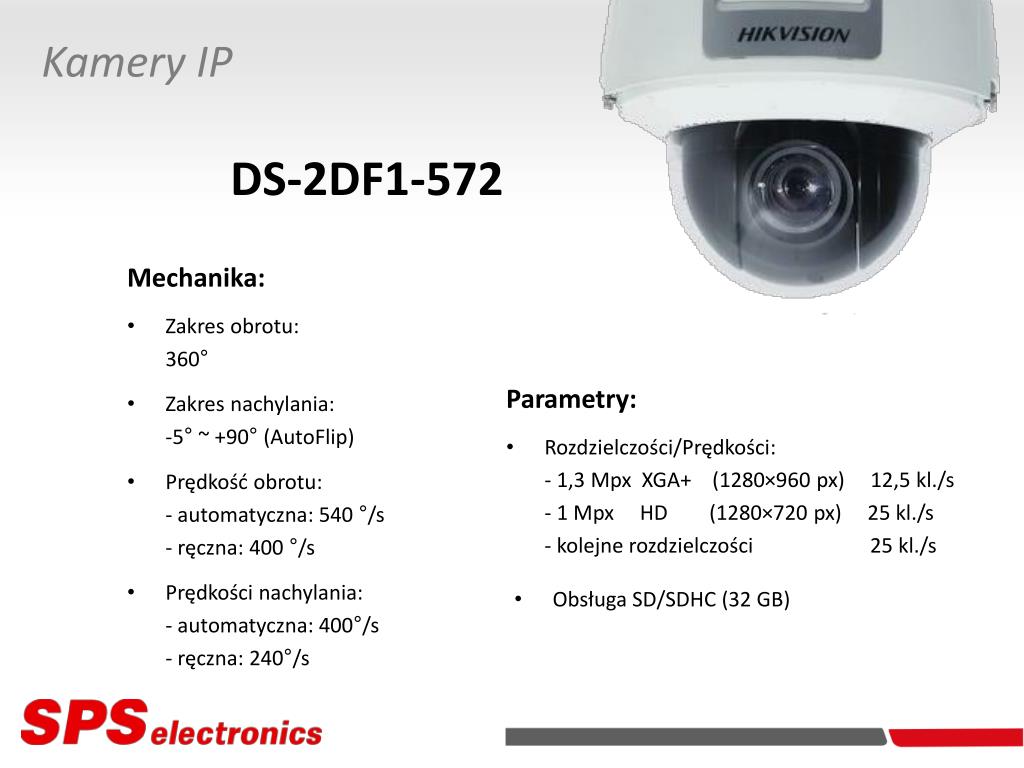

  25. Kamery IP DS-2DF1-572 • Mechanika: • Zakres obrotu: • 360° • Zakres nachylania: • -5° ~ +90° (AutoFlip) • Prędkość obrotu: • - automatyczna: 540 °/s • - ręczna: 400 °/s • Prędkości nachylania: • - automatyczna: 400°/s • - ręczna: 240°/s • Obsługa SD/SDHC (32 GB) Parametry: Rozdzielczości/Prędkości: - 1,3 Mpx XGA+ (1280×960 px) 12,5 kl./s - 1 Mpx HD (1280×720 px) 25 kl./s - kolejne rozdzielczości 25 kl./s

  26. Kamery IP DS-2DF1-715-B, DS-2DF1-718 Właściwości • Czułość (F1.4): - kolor: 0,1 lx - cz/b: 0,01 lx - oświetlacz IR: 0 lx (wbudowany) • Obiektyw: 3,5-91 mm, • F1.4-F3.7 • Powiększenie • całkowite: 312x • - powiększenie • optyczne: 26x • - powiększenie • cyfrowe: 12x • (model: DS-2DF1-715-B ) • Czułość (F1.4): - kolor: 0,2 lx - cz/b: 0,02 lx - oświetlacz IR: 0 lx (wbudowany) • Obiektyw: 3,4-122,4 mm, • F1.4-F4.5 • Powiększenie • całkowite: 576x • - powiększenie • optyczne: 36x • - powiększenie • cyfrowe: 16x • (model: DS-2DF1-718) Kamera IP obrotowa dzień/noc (mechanicznie przesuwany filtr podczerwieni) wodoodporna, IP66 Rozdzielczość: - PAL Zasilanie: AC 24 V

  27. Kamery IP DS-2DF1-715-BDS-2DF1-718 • Mechanika: • Zakres obrotu: • 360° • Zakres nachylania: • -10° ~ +90° (AutoFlip) • Prędkość obrotu: • - automatyczna: 240 °/s • - ręczna: 160 °/s • Prędkości nachylania: • - automatyczna: 200°/s • - ręczna: 120°/s • Obsługa SD/SDHC (32 GB) Parametry: Rozdzielczość/Prędkość: - PAL (704×576 px) 25 kl./s - kolejne rozdzielczości 25 kl./s

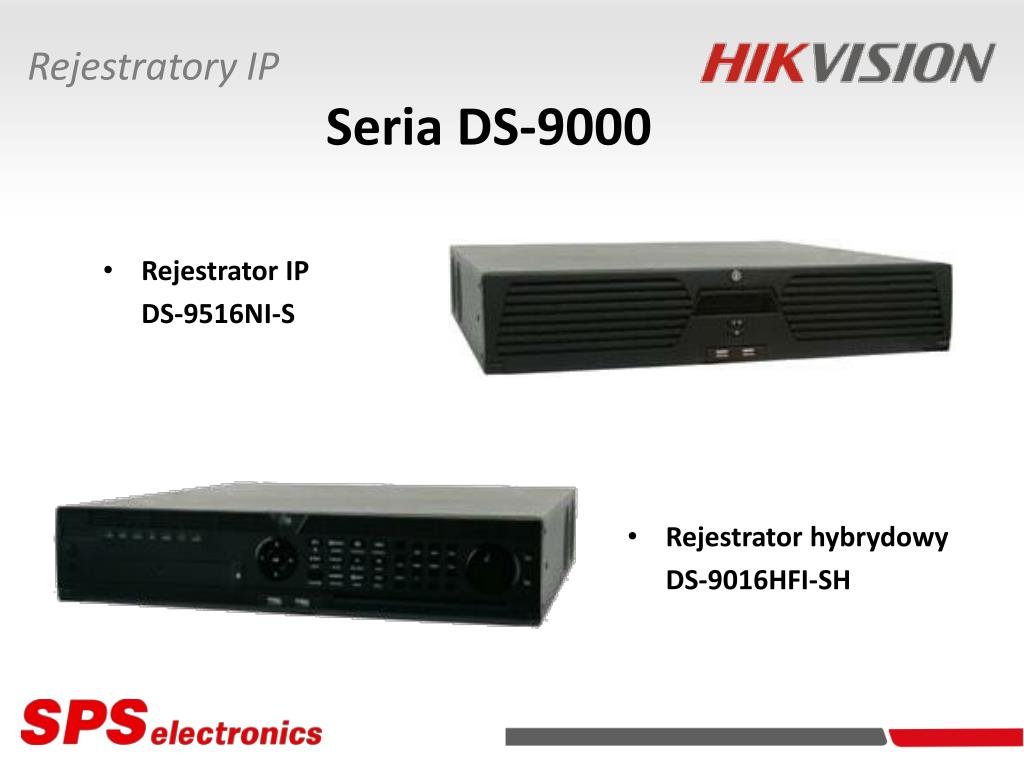

  28. Rejestratory IP Seria DS-9000 • Rejestrator hybrydowy • DS-9016HFI-SH Rejestrator IP DS-9516NI-S

  29. Rejestratory IP DS-9516NI-S(rejestrator IP) • Prędkość rejestracji 400 kl./s (16 x 25 kl./s) • Wspierane metody • kodowania wizji: • H.264, MPEG-4, JPEG • Wspierane metody • kodowania dźwięku: • OggVorbis, G.711 Obsługa 16 kamer IP

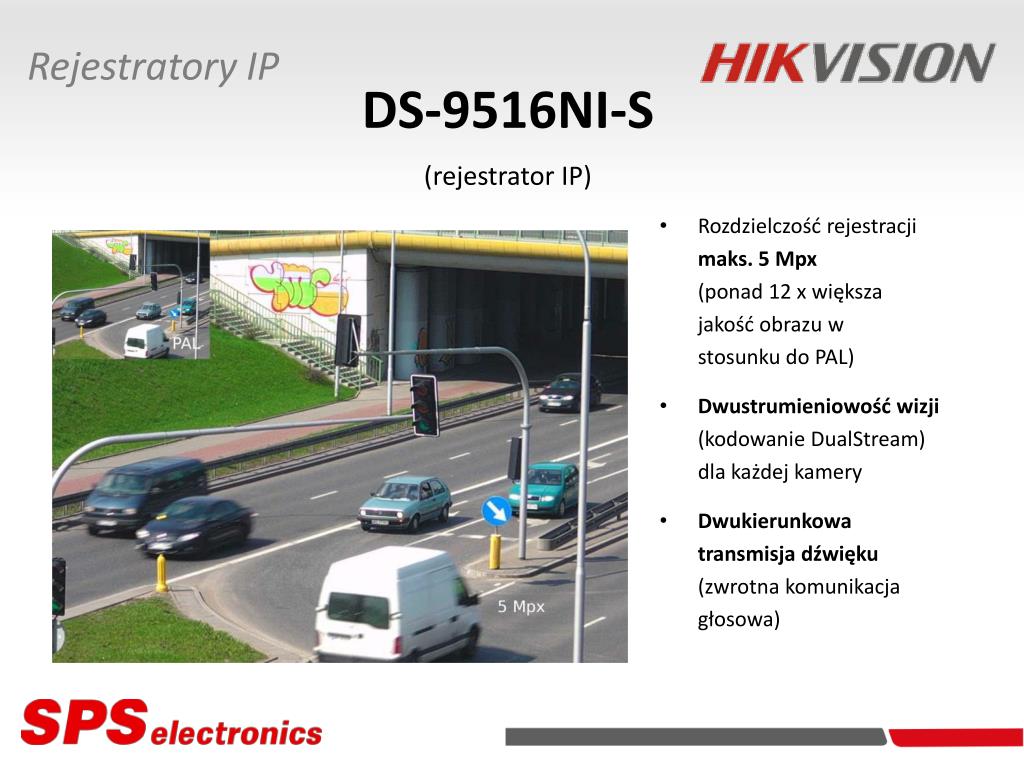

  30. Rejestratory IP DS-9516NI-S(rejestrator IP) • Rozdzielczość rejestracji • maks. 5 Mpx • (ponad 12 x większa • jakość obrazu w • stosunku do PAL) • Dwustrumieniowość wizji • (kodowanie DualStream) • dla każdej kamery • Dwukierunkowa • transmisja dźwięku • (zwrotna komunikacja • głosowa)

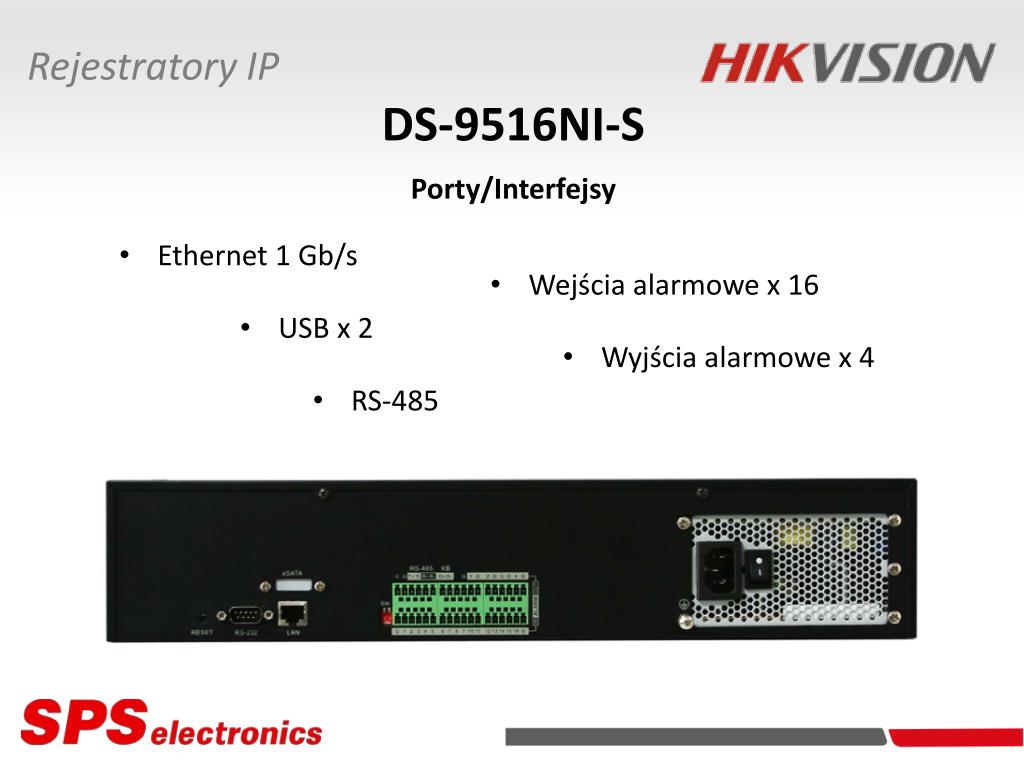

  31. Rejestratory IP DS-9516NI-S Porty/Interfejsy • Wejścia alarmowe x 16 • USB x 2 • Wyjścia alarmowe x 4 • RS-485 Ethernet 1 Gb/s

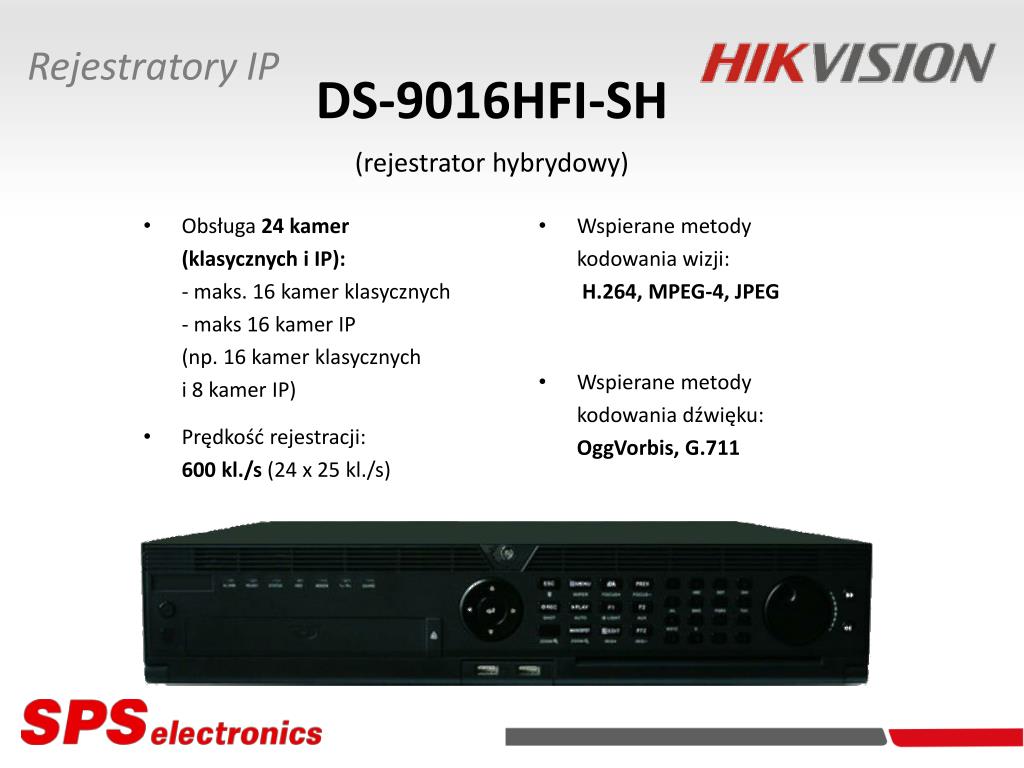

  32. Rejestratory IP DS-9016HFI-SH (rejestrator hybrydowy) • Wspierane metody • kodowania wizji: • H.264, MPEG-4, JPEG • Wspierane metody • kodowania dźwięku: • OggVorbis, G.711 Obsługa 24 kamer (klasycznych i IP): - maks. 16 kamer klasycznych - maks 16 kamer IP (np. 16 kamer klasycznych i 8 kamer IP) Prędkość rejestracji: 600 kl./s (24 x 25 kl./s)

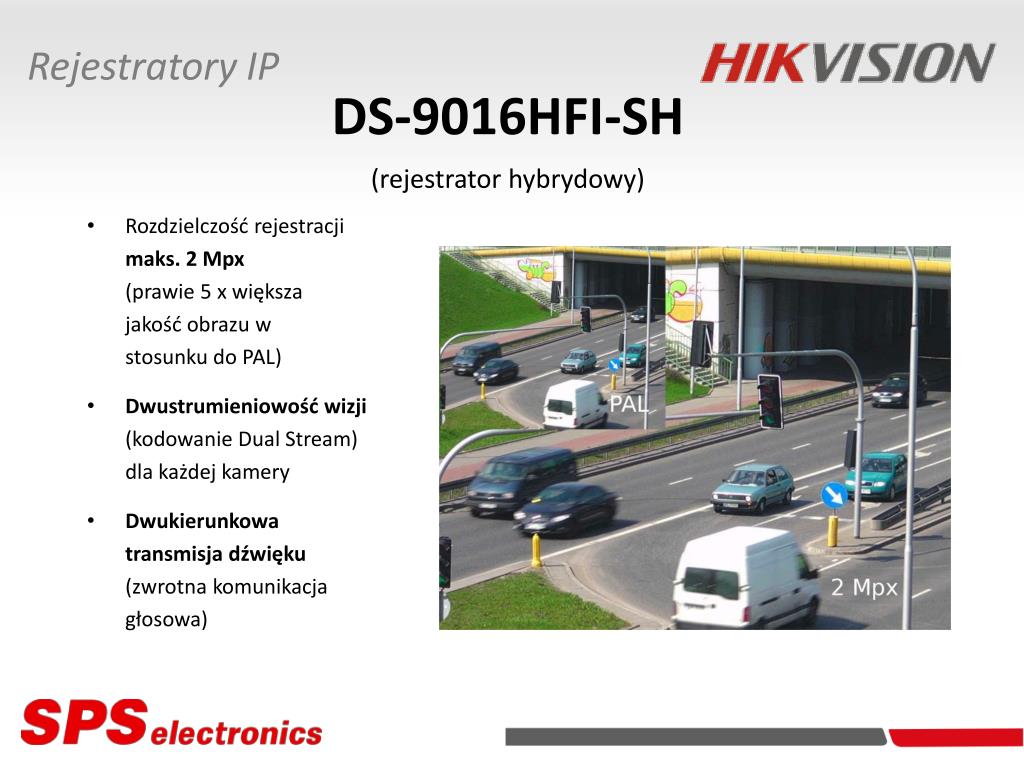

  33. Rejestratory IP DS-9016HFI-SH (rejestrator hybrydowy) • Rozdzielczość rejestracji • maks. 2 Mpx • (prawie 5 x większa • jakość obrazu w • stosunku do PAL) • Dwustrumieniowość wizji • (kodowanie Dual Stream) • dla każdej kamery • Dwukierunkowa • transmisja dźwięku • (zwrotna komunikacja • głosowa)

  34. Rejestratory IP DS-9016HFI-SH Porty/Interfejsy • Wejścia kamerowe: Video (BNC) x 16 • Wejścia mikrofonowe: Audio (BNC) x 18 • Wyjścia monitorowe: • - Video (BNC) x 2 • - VGA • - HDMI • Wyjścia głośnikowe x 2 Ethernet 1 Gb/s RS-485 USB x 3 Wejścia alarmowe x 16 Wyjścia alarmowe x 4

  35. Rejestratory IP Dyski • Wygodna instalacja dysków – wsuwane szyny • Łatwy montaż dysków – otwierany panel przedni • Panel przedni otwierany/zamykany na klucz 8 x S-ATA, 16 TB (8 x 2 TB) Monitorowanie pracy/stanu dysków Funkcja hibernacji nośników

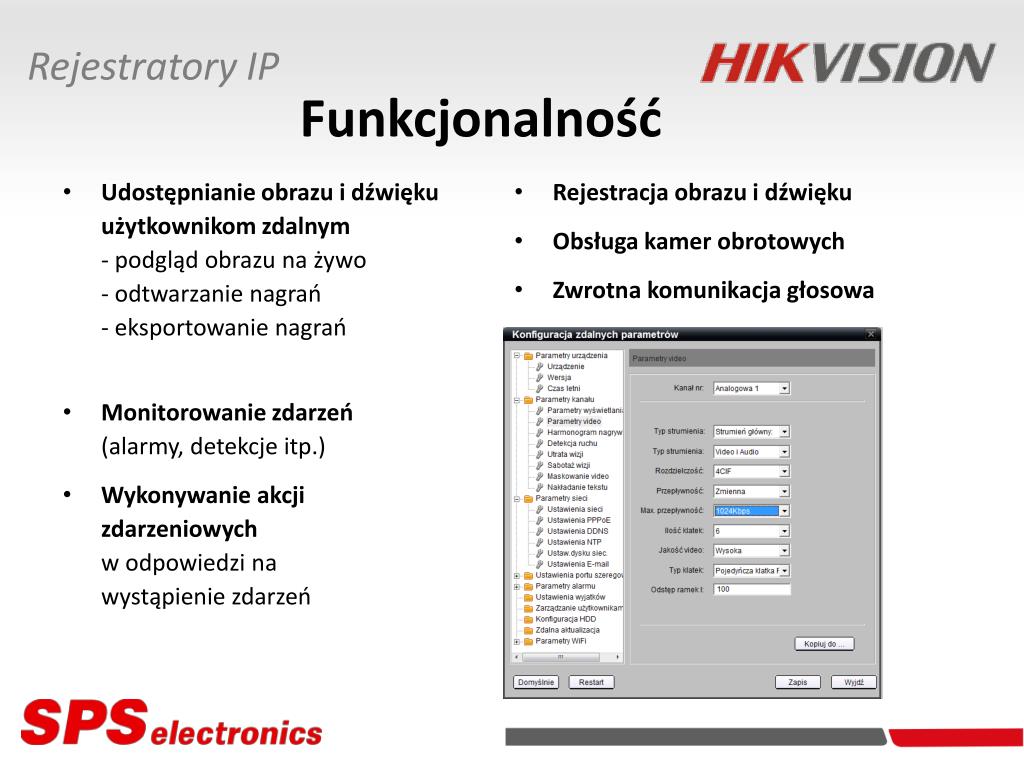

  36. Rejestratory IP Funkcjonalność • Rejestracja obrazu i dźwięku • Obsługa kamer obrotowych • Zwrotna komunikacja głosowa • Monitorowanie zdarzeń • (alarmy, detekcje itp.) • Wykonywanie akcji • zdarzeniowych • w odpowiedzi na • wystąpienie zdarzeń Udostępnianie obrazu i dźwięku użytkownikom zdalnym - podgląd obrazu na żywo - odtwarzanie nagrań - eksportowanie nagrań

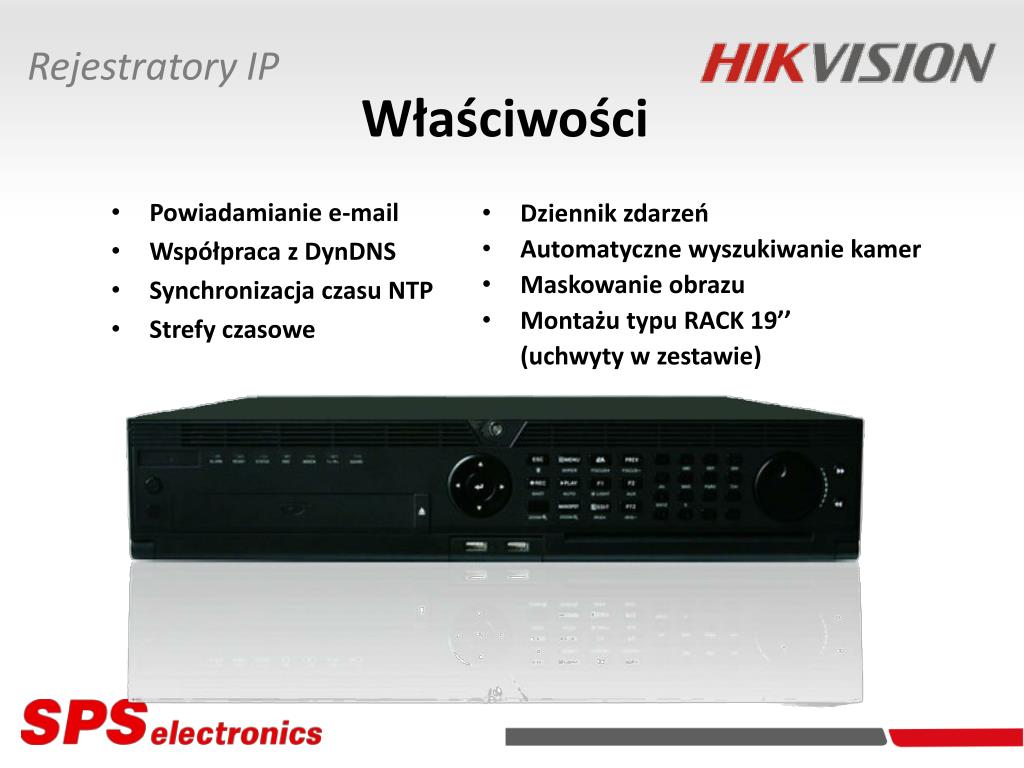

  37. Rejestratory IP Właściwości • Dziennik zdarzeń • Automatyczne wyszukiwanie kamer • Maskowanie obrazu • Montażu typu RACK 19’’ • (uchwyty w zestawie) Powiadamianie e-mail Współpraca z DynDNS Synchronizacja czasu NTP Strefy czasowe

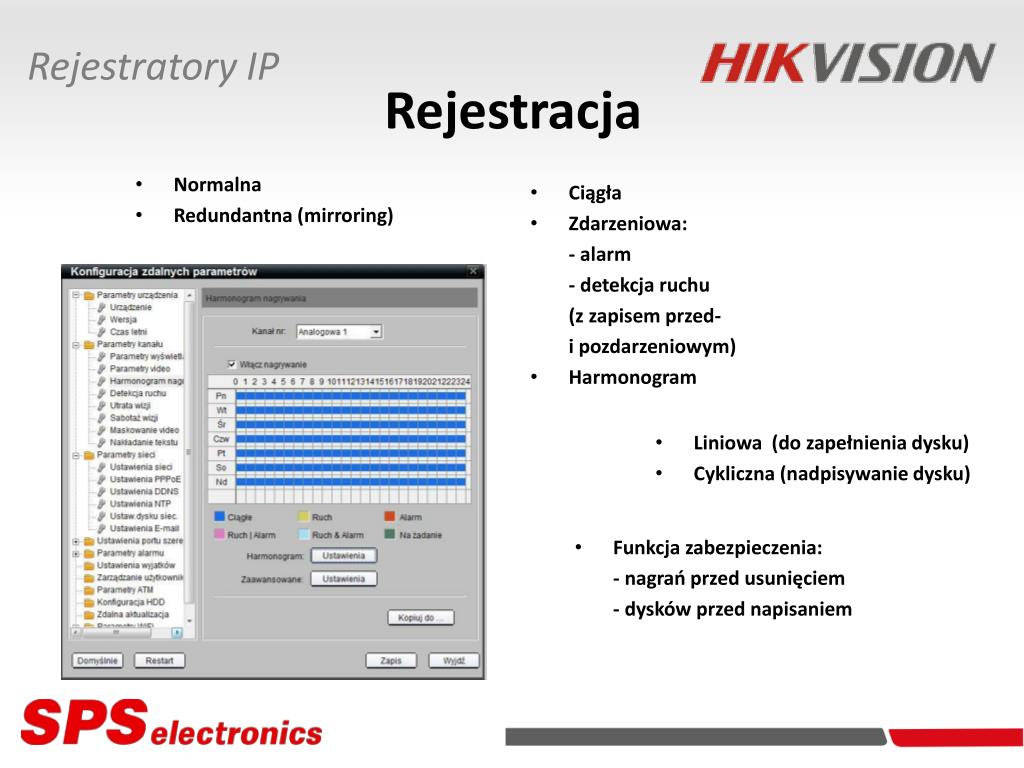

  38. Rejestratory IP Rejestracja • Normalna • Redundantna (mirroring) • Liniowa (do zapełnienia dysku) • Cykliczna (nadpisywanie dysku) • Funkcja zabezpieczenia: • - nagrań przed usunięciem • - dysków przed napisaniem Ciągła Zdarzeniowa: - alarm - detekcja ruchu (z zapisem przed- i pozdarzeniowym) Harmonogram

  39. Rejestratory IP Monitorowanie zdarzeń • Akcje zdarzeniowe: - uruchomienie rejestracji - sygnalizacja dźwiękowa - wysterowanie wyjścia alarmowego (urządzenia wykonawczego) - wywołanie obrazu - wywołanie presetu - wysłanie komunikatu e-mail - powiadomienie centrum monitorowania Monitorowane zdarzenia: - alarmy - detekcje ruchu - sabotaż wizji - awaria rejestracji - awaria dysku - zapełnienie dysku - awaria sieci IP - konflikt adresów IP - próba logowania nieuprawnionego (harmonogram monitorowania zdarzeń)

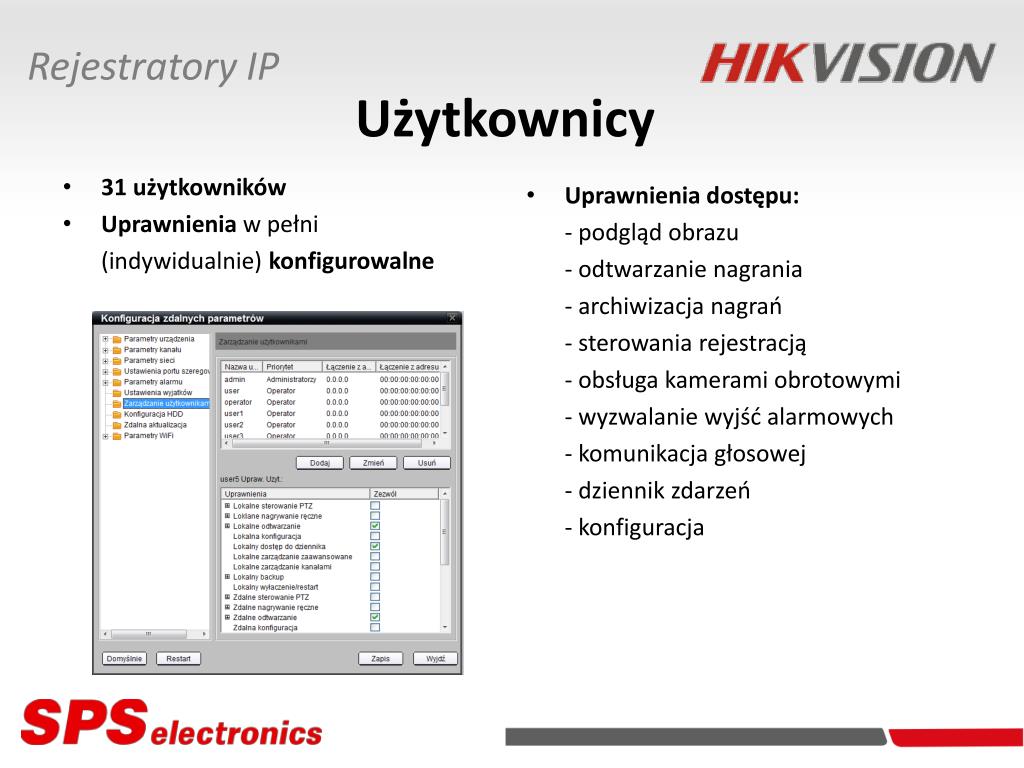

  40. Rejestratory IP Użytkownicy • Uprawnienia dostępu: - podgląd obrazu - odtwarzanie nagrania - archiwizacja nagrań - sterowania rejestracją - obsługa kamerami obrotowymi - wyzwalanie wyjść alarmowych - komunikacja głosowej - dziennik zdarzeń - konfiguracja 31 użytkowników Uprawnienia w pełni (indywidualnie) konfigurowalne

  41. Rejestratory IP Kamery IP • ACTi • Arecont • Axis • Bosch • Infinova • Panasonic • Pelco • Provideo • Sanyo • Sony • Vivotec • Zavio (szczegółowa lista wpieranych modeli poszczególnych marek w oddzielnym dokumencie) Obsługa kamer IP HikVision Inne:

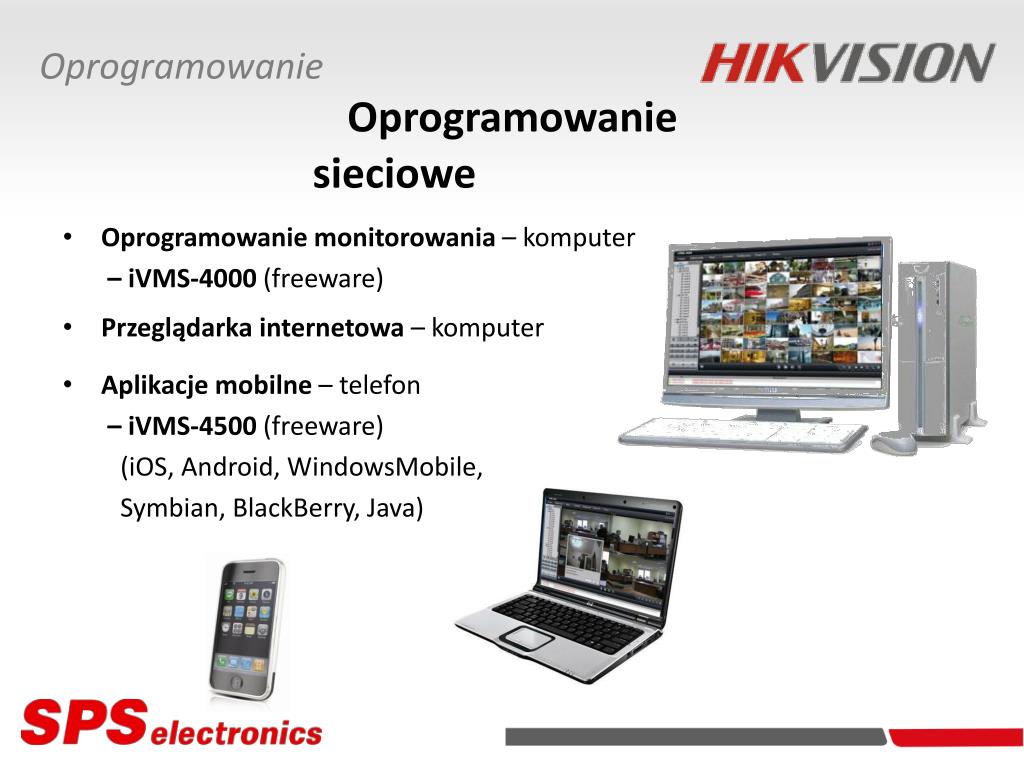

  42. Oprogramowanie Oprogramowanie sieciowe Oprogramowanie monitorowania – komputer – iVMS-4000 (freeware) Przeglądarka internetowa – komputer Aplikacje mobilne – telefon – iVMS-4500 (freeware) (iOS, Android, WindowsMobile, Symbian, BlackBerry, Java)

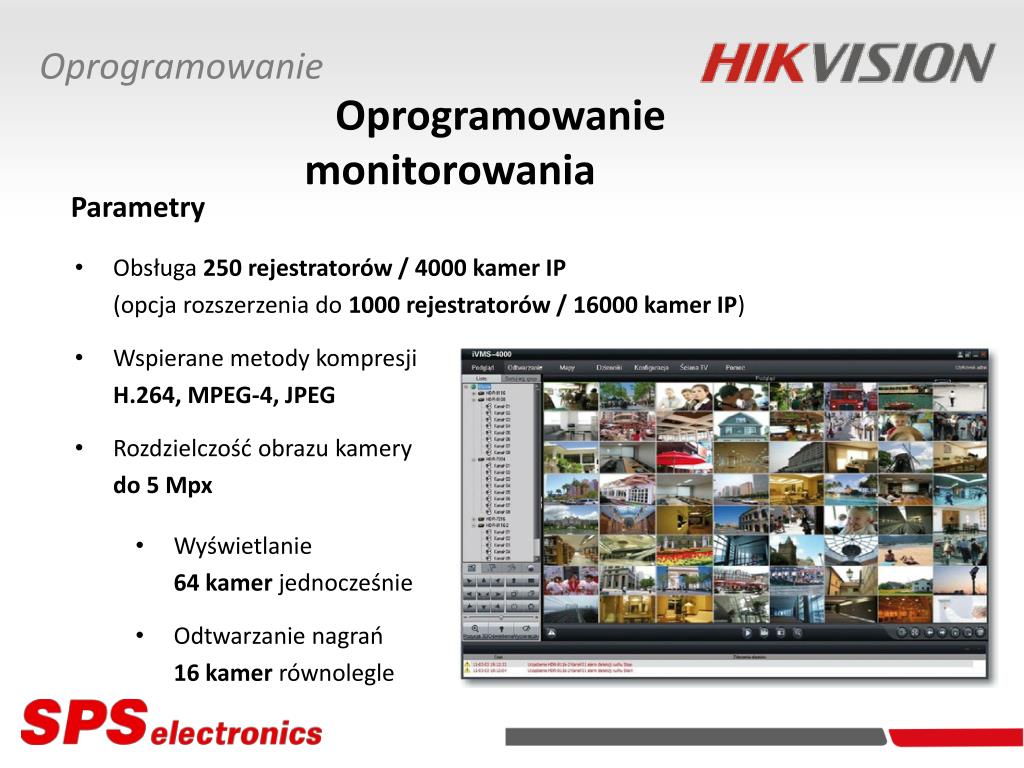

  43. Oprogramowanie Oprogramowaniemonitorowania Parametry • Wyświetlanie 64 kamer jednocześnie • Odtwarzanie nagrań 16 kamer równolegle Obsługa 250 rejestratorów / 4000 kamer IP (opcja rozszerzenia do 1000 rejestratorów / 16000 kamer IP) Wspierane metody kompresji H.264, MPEG-4, JPEG Rozdzielczość obrazu kamery do 5 Mpx

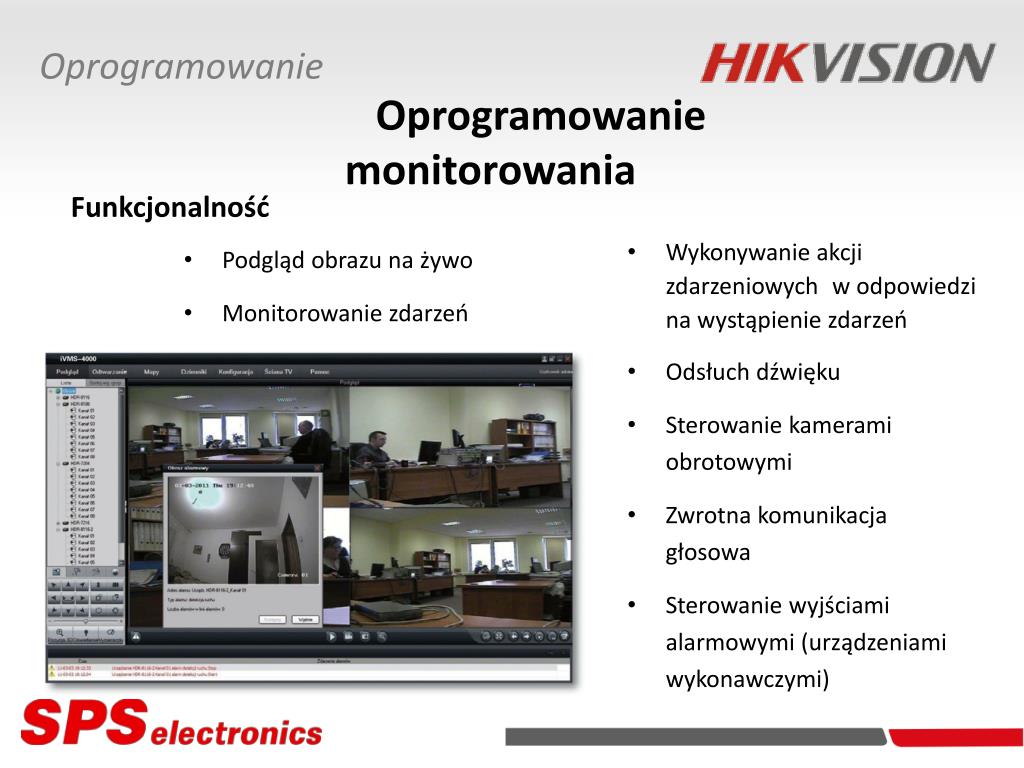

  44. Oprogramowanie Oprogramowaniemonitorowania Funkcjonalność • Podgląd obrazu na żywo • Monitorowanie zdarzeń Wykonywanie akcji zdarzeniowych w odpowiedzi na wystąpienie zdarzeń Odsłuch dźwięku Sterowanie kamerami obrotowymi Zwrotna komunikacja głosowa Sterowanie wyjściami alarmowymi (urządzeniami wykonawczymi)

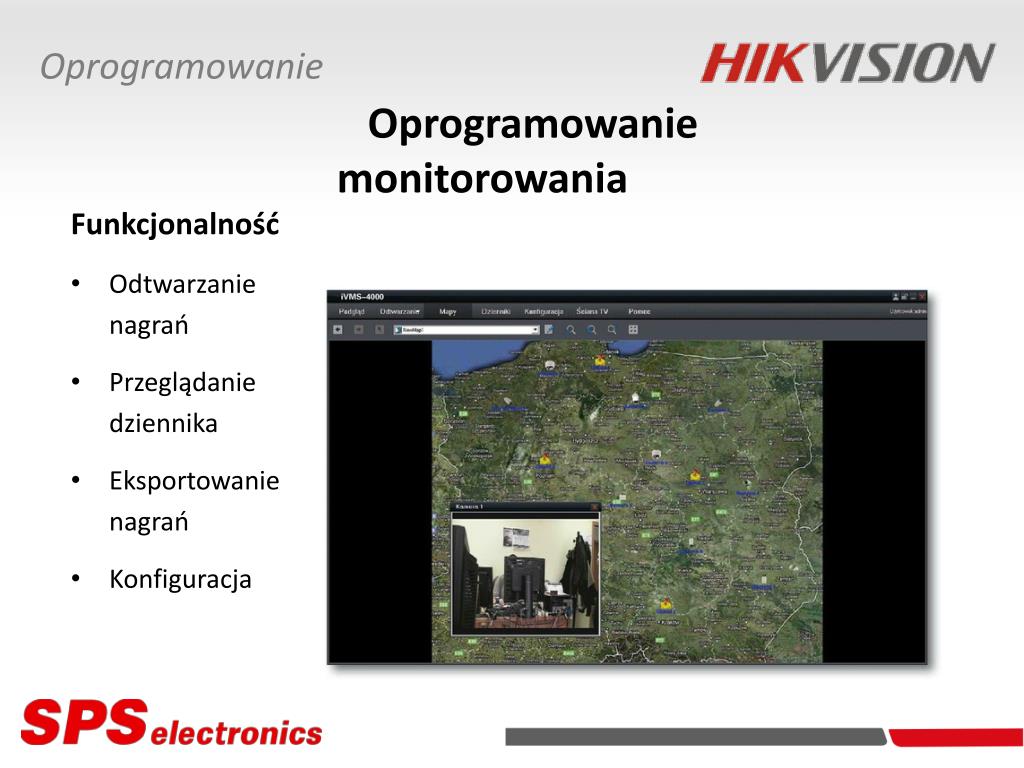

  45. Oprogramowanie Oprogramowaniemonitorowania Funkcjonalność • Odtwarzanie • nagrań • Przeglądanie • dziennika • Eksportowanie • nagrań • Konfiguracja

  46. Oprogramowanie Oprogramowaniemonitorowania Właściwości Automatyczne wyszukiwanie rejestratorów i kamer Praca wielomonitorowa E-mapy Wyskakujące okienka

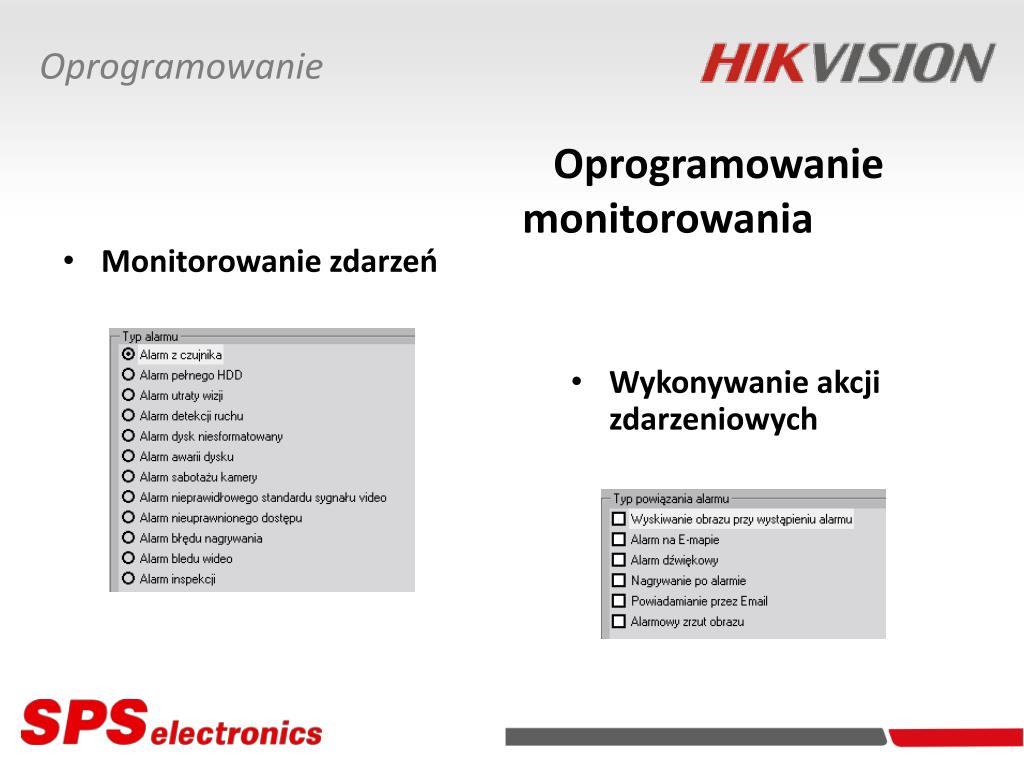

  47. Oprogramowanie Oprogramowaniemonitorowania • Wykonywanie akcji zdarzeniowych Monitorowanie zdarzeń

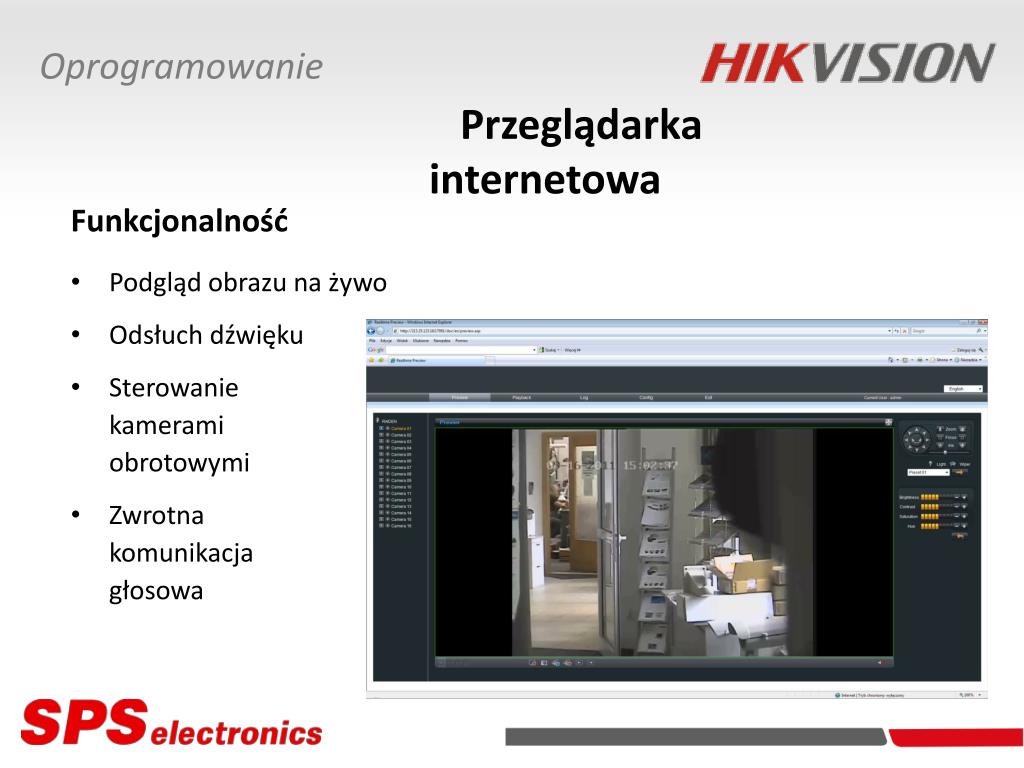

  48. Oprogramowanie Przeglądarka internetowa Funkcjonalność Podgląd obrazu na żywo Odsłuch dźwięku Sterowanie kamerami obrotowymi Zwrotna komunikacja głosowa

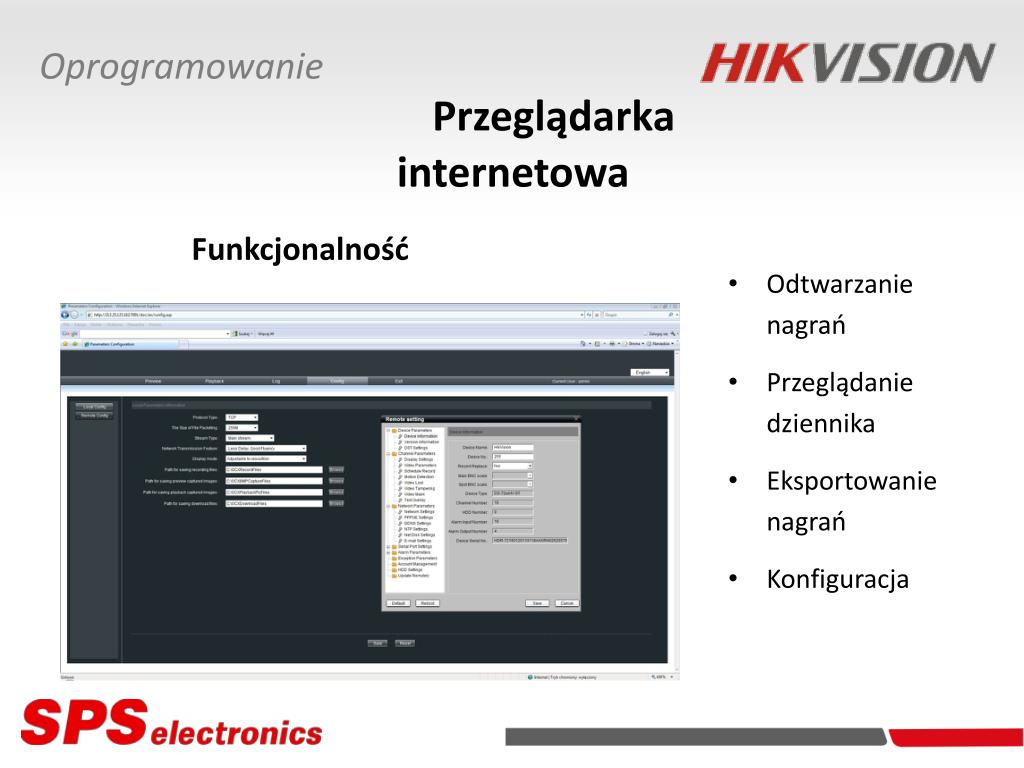

  49. Oprogramowanie Przeglądarka internetowa Funkcjonalność Odtwarzanie nagrań Przeglądanie dziennika Eksportowanie nagrań Konfiguracja

  50. Oprogramowanie Aplikacje mobilne • Właściwości • Obsługa 16 rejestratorów • Podgląd obrazu z 4 kamer jednocześnie • (zależnie od platformy) • Platformy • Android • iOS • WindowsMobile • Symbian • Java • BlackBerry
