  1. 指導老師︰楊金山老師 學 生︰工管四甲　黃智楙、江盛翔 　　　　　　　　　　鄭琨澔、盧伊音 　　　　　國企三乙　許鈺婧 　　　　　資管三甲　劉億宗 RFID概論期中報告物流實驗室簡介

  2. 第一節　系統架構與情境

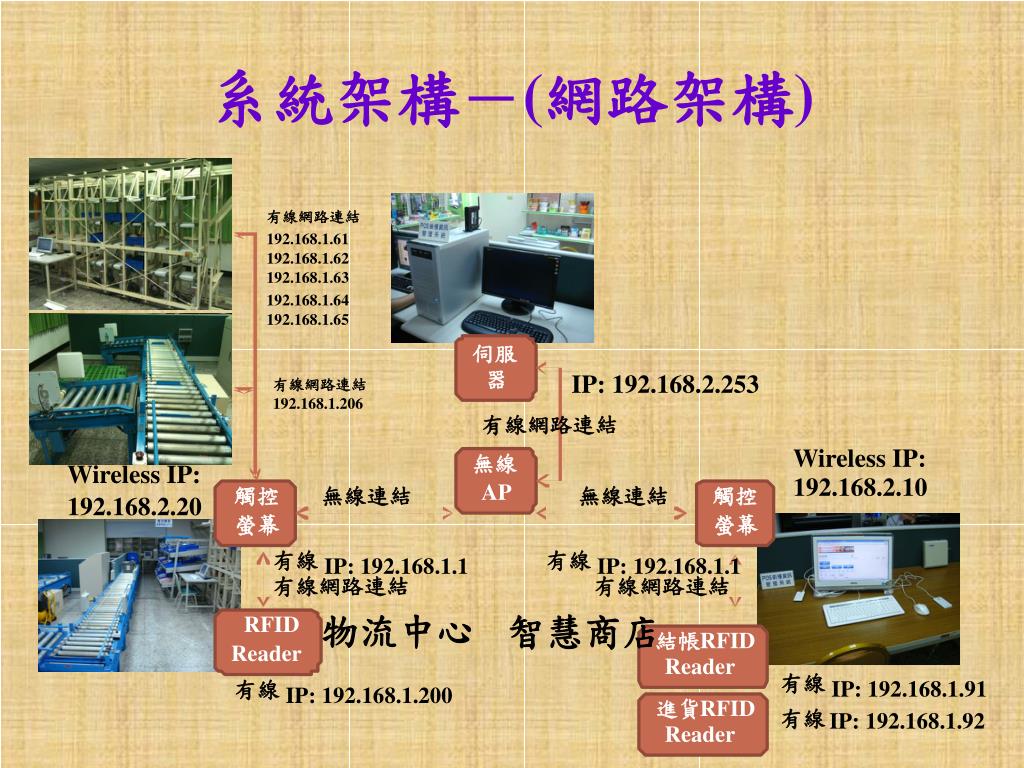

  3. 有線網路連結 192.168.1.61 192.168.1.62 192.168.1.63 192.168.1.64 192.168.1.65 伺服 器 IP: 192.168.2.253 有線網路連結 192.168.1.206 有線網路連結 Wireless IP: 無線 Wireless IP: 192.168.2.10 AP 觸控 無線連結 無線連結 觸控 192.168.2.20 螢幕 螢幕 有線 有線 IP: 192.168.1.1 IP: 192.168.1.1 有線網路連結 有線網路連結 物流中心 智慧商店 RFID 結帳 RFID Reader Reader 有線 有線 IP: 192.168.1.91 IP: 192.168.1.200 進貨 RFID 有線 IP: 192.168.1.92 Reader 系統架構－(網路架構)

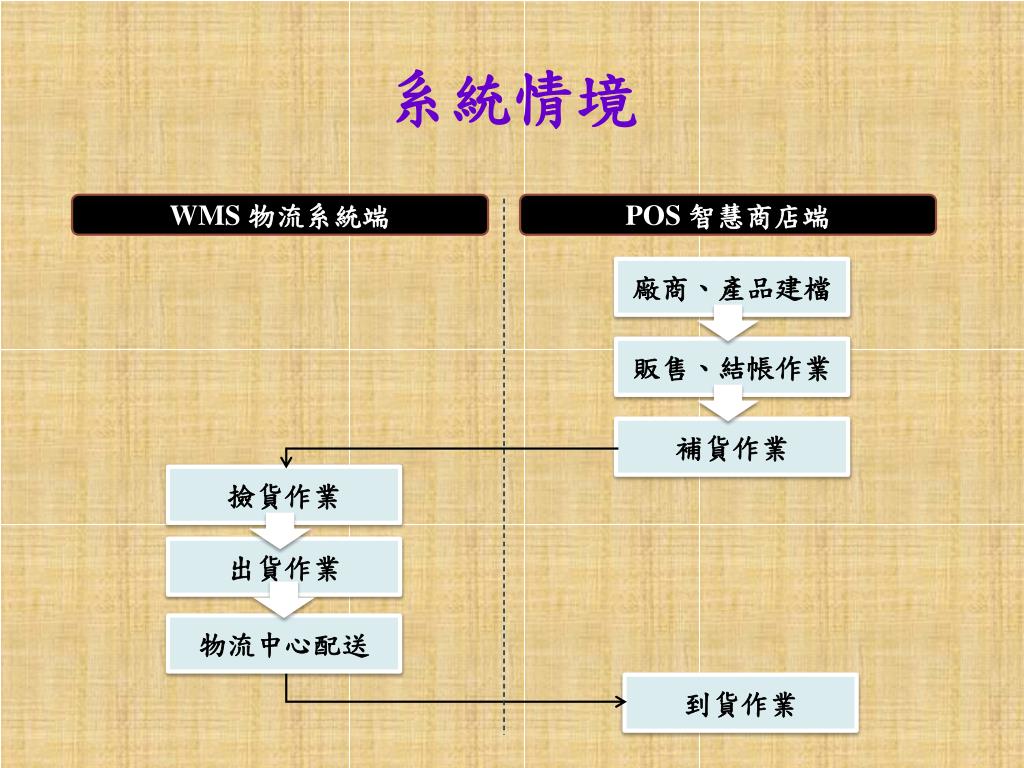

  4. 系統情境 WMS 物流系統端 POS 智慧商店端 廠商、產品建檔 販售、結帳作業 補貨作業 撿貨作業 出貨作業 物流中心配送 到貨作業

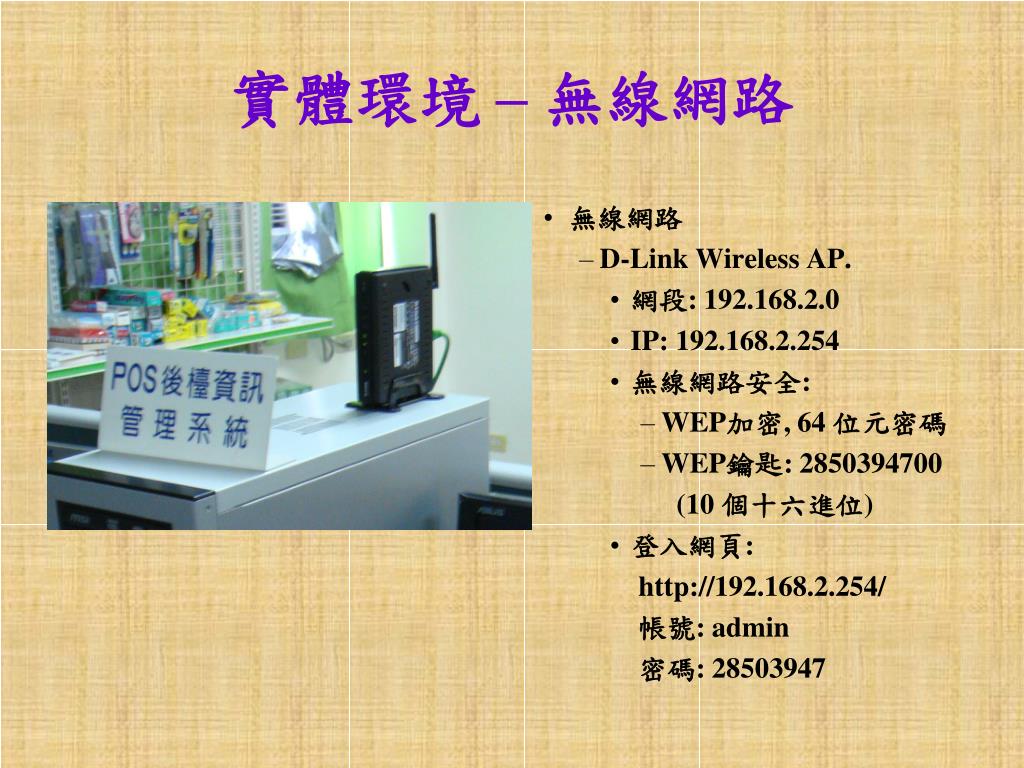

  5. 實體環境 – 無線網路 • 無線網路 • D-Link Wireless AP. • 網段: 192.168.2.0 • IP: 192.168.2.254 • 無線網路安全: • WEP加密, 64 位元密碼 • WEP鑰匙: 2850394700 (10 個十六進位) • 登入網頁: http://192.168.2.254/ 帳號: admin 密碼: 28503947

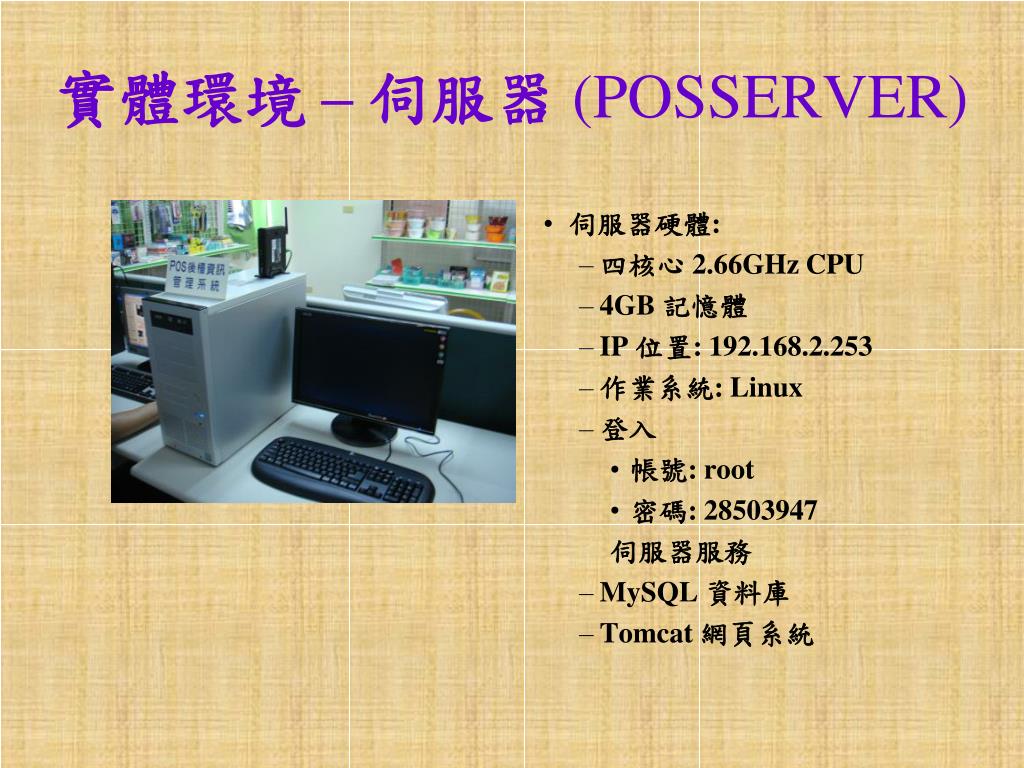

  6. 實體環境 – 伺服器 (POSSERVER) • 伺服器硬體: • 四核心 2.66GHz CPU • 4GB 記憶體 • IP 位置: 192.168.2.253 • 作業系統: Linux • 登入 • 帳號: root • 密碼: 28503947 伺服器服務 • MySQL 資料庫 • Tomcat 網頁系統

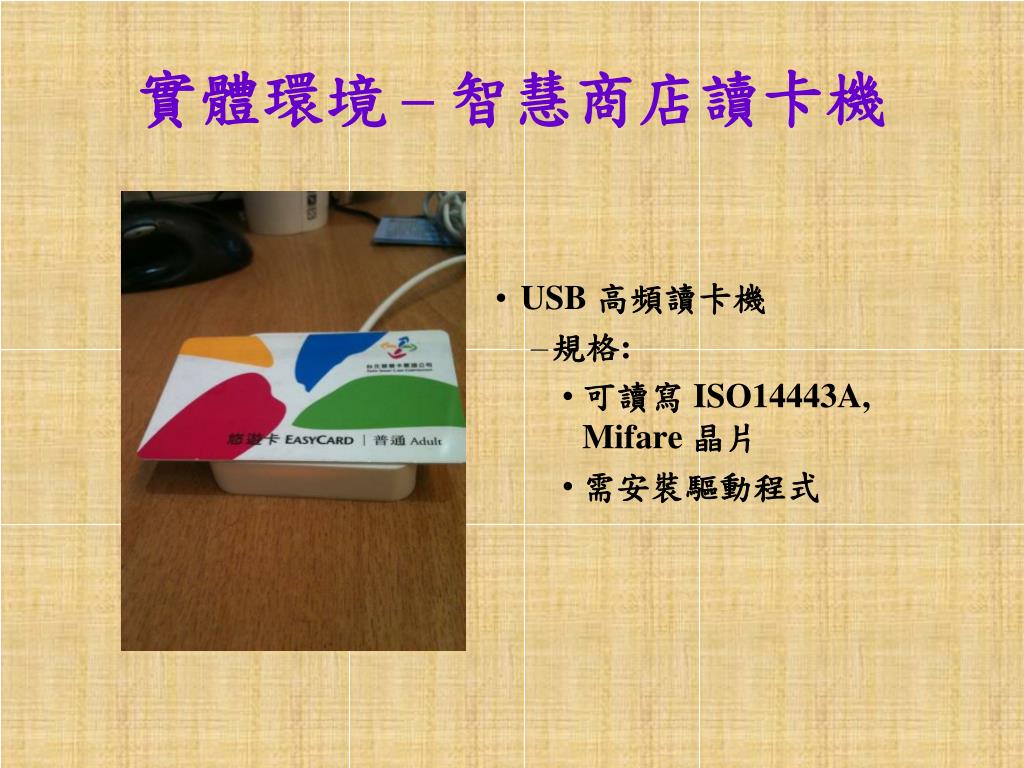

  7. 實體環境 – 智慧商店讀卡機 • USB 高頻讀卡機 • 規格: • 可讀寫 ISO14443A, Mifare 晶片 • 需安裝驅動程式

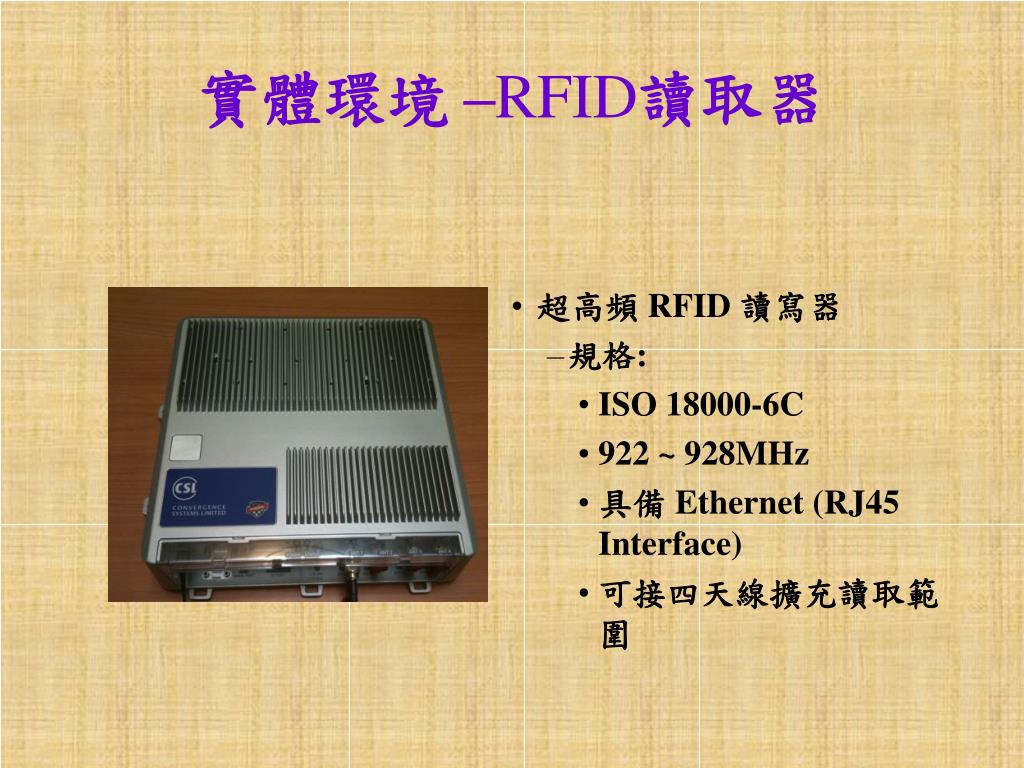

  8. 實體環境 –RFID讀取器 • 超高頻 RFID 讀寫器 • 規格: • ISO 18000-6C • 922 ~ 928MHz • 具備 Ethernet (RJ45 Interface) • 可接四天線擴充讀取範圍

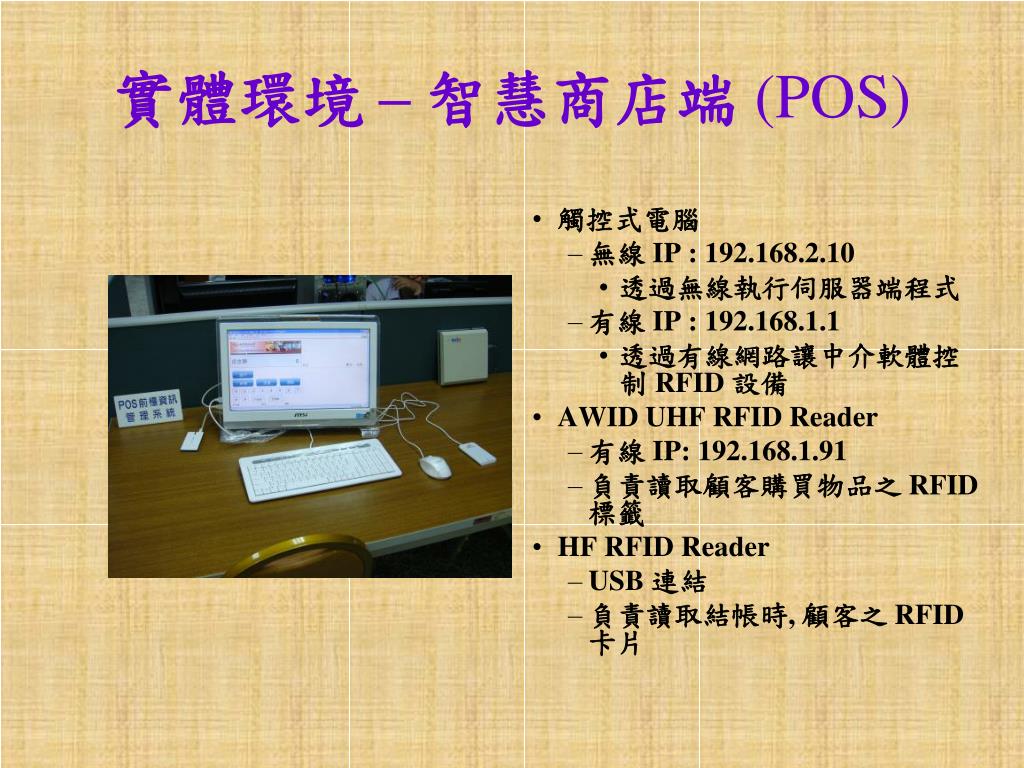

  9. 實體環境 – 智慧商店端 (POS) • 觸控式電腦 • 無線 IP : 192.168.2.10 • 透過無線執行伺服器端程式 • 有線 IP : 192.168.1.1 • 透過有線網路讓中介軟體控制 RFID 設備 • AWID UHF RFID Reader • 有線 IP: 192.168.1.91 • 負責讀取顧客購買物品之 RFID 標籤 • HF RFID Reader • USB 連結 • 負責讀取結帳時, 顧客之 RFID 卡片

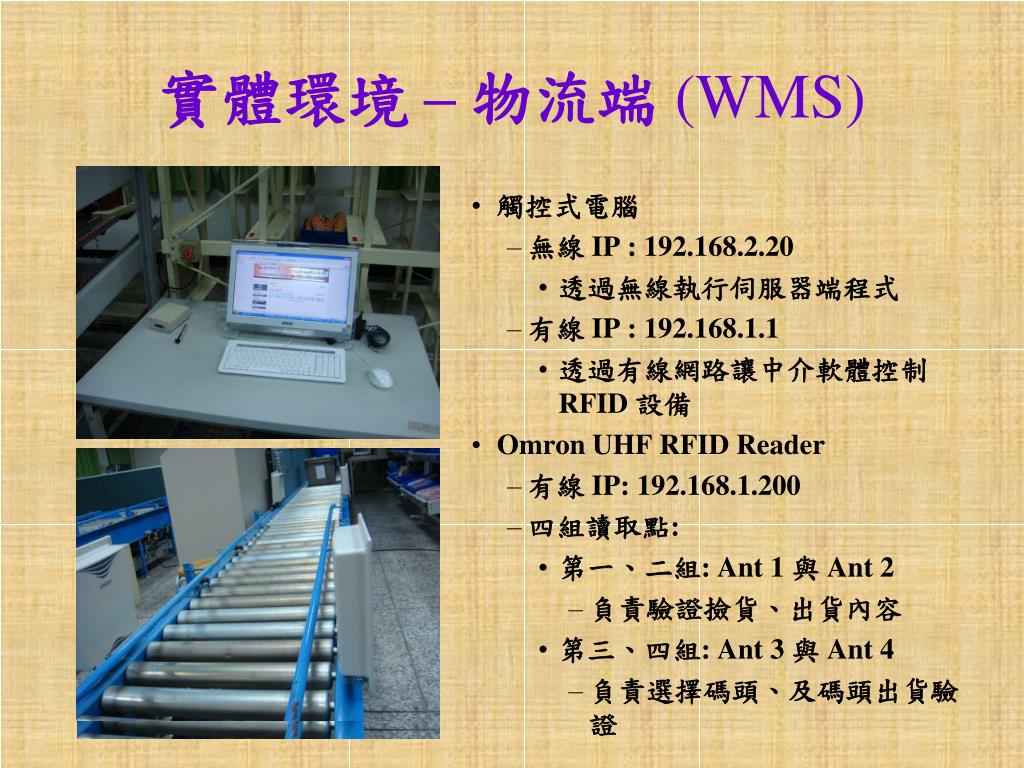

  10. 實體環境 – 物流端 (WMS) • 觸控式電腦 • 無線 IP : 192.168.2.20 • 透過無線執行伺服器端程式 • 有線 IP : 192.168.1.1 • 透過有線網路讓中介軟體控制 RFID 設備 • Omron UHF RFID Reader • 有線 IP: 192.168.1.200 • 四組讀取點: • 第一、二組: Ant 1 與 Ant 2 • 負責驗證撿貨、出貨內容 • 第三、四組: Ant 3 與 Ant 4 • 負責選擇碼頭、及碼頭出貨驗證

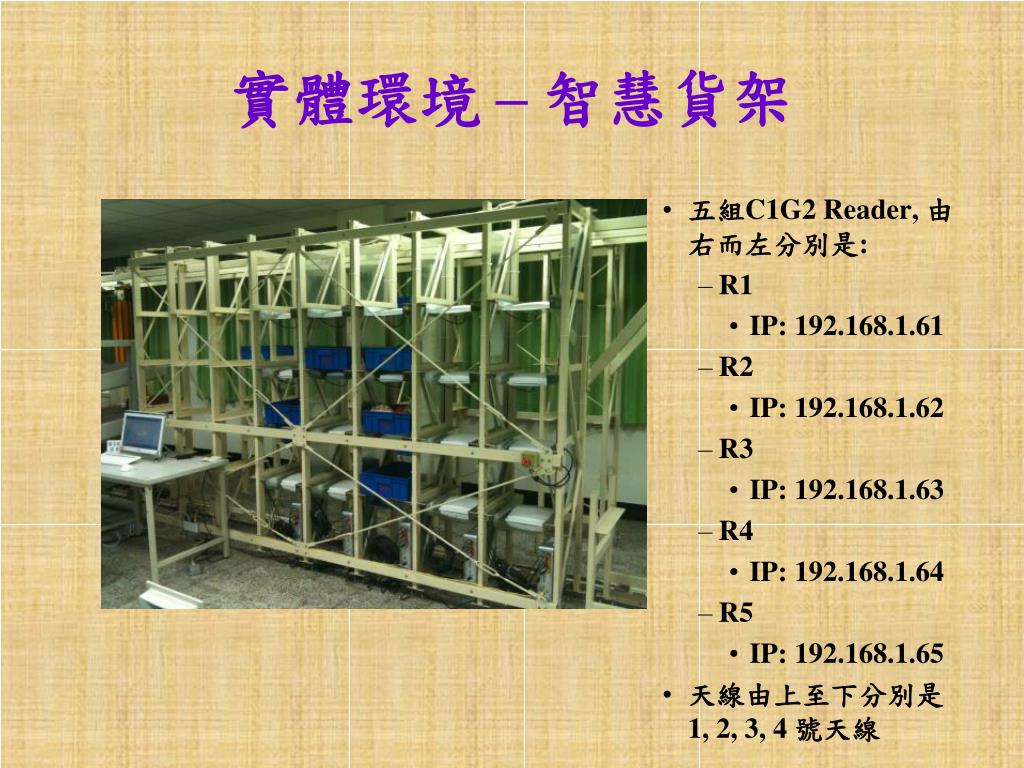

  11. 實體環境 – 智慧貨架 • 五組C1G2 Reader, 由右而左分別是: • R1 • IP: 192.168.1.61 • R2 • IP: 192.168.1.62 • R3 • IP: 192.168.1.63 • R4 • IP: 192.168.1.64 • R5 • IP: 192.168.1.65 • 天線由上至下分別是 1, 2, 3, 4 號天線

  12. 第二節　系統功能與登入作業

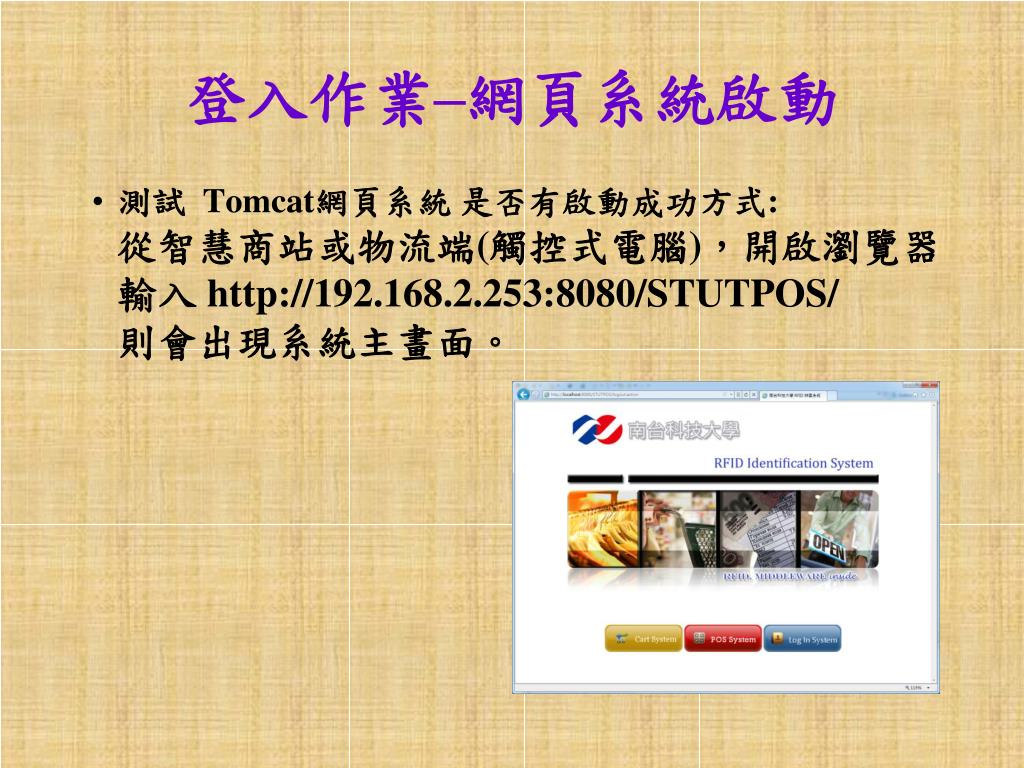

  13. 登入作業–網頁系統啟動 測試 Tomcat網頁系統 是否有啟動成功方式: 從智慧商站或物流端(觸控式電腦)，開啟瀏覽器輸入 http://192.168.2.253:8080/STUTPOS/則會出現系統主畫面。

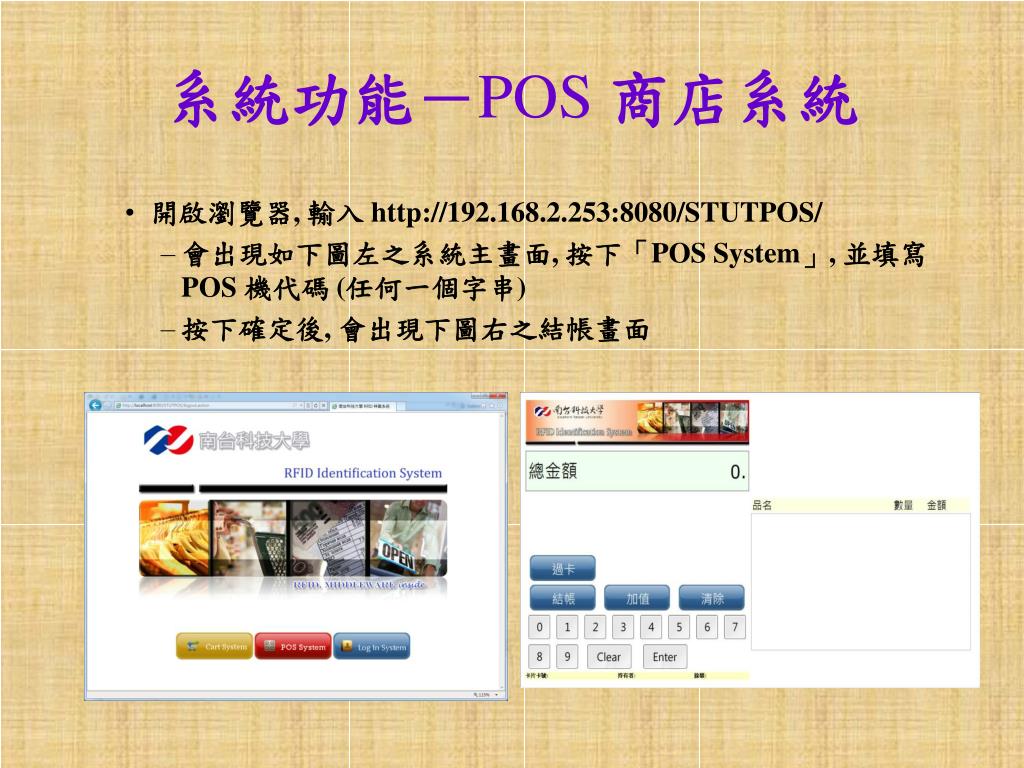

  14. 系統功能－POS商店系統 • 開啟瀏覽器, 輸入 http://192.168.2.253:8080/STUTPOS/ • 會出現如下圖左之系統主畫面, 按下「POS System」, 並填寫 POS 機代碼 (任何一個字串) • 按下確定後, 會出現下圖右之結帳畫面

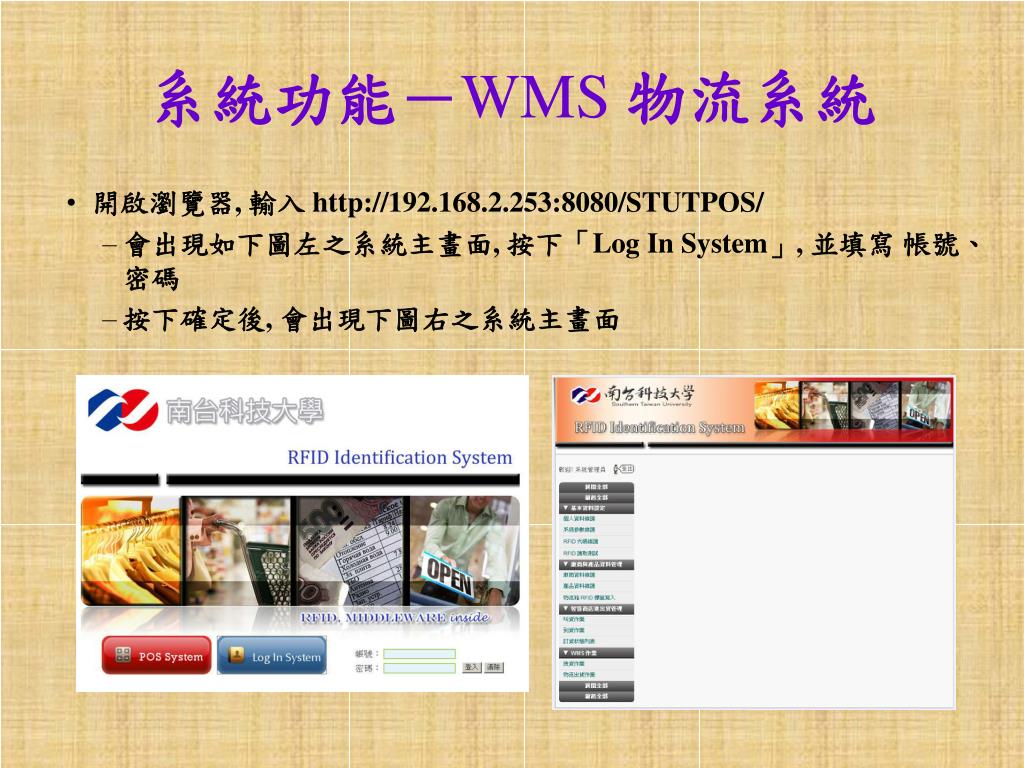

  15. 系統功能－WMS物流系統 • 開啟瀏覽器, 輸入 http://192.168.2.253:8080/STUTPOS/ • 會出現如下圖左之系統主畫面, 按下「Log In System」, 並填寫 帳號、密碼 • 按下確定後, 會出現下圖右之系統主畫面

  16. 第三節　物流倉儲管理系統操作說明

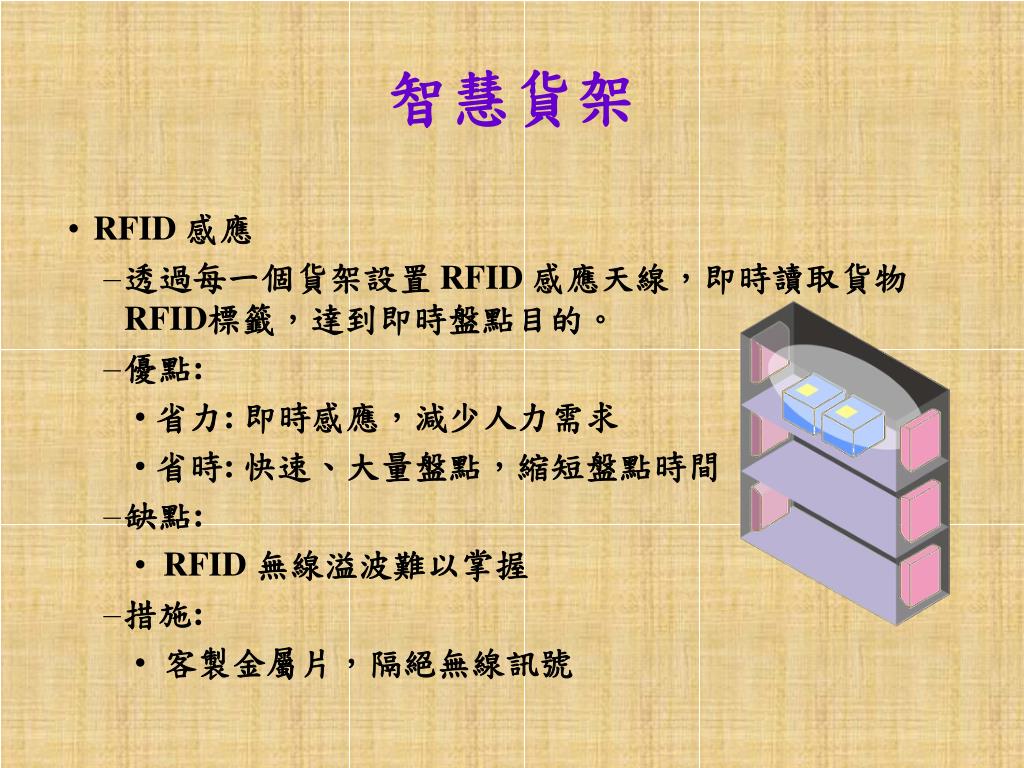

  17. 智慧貨架 • RFID 感應 • 透過每一個貨架設置 RFID 感應天線，即時讀取貨物 RFID標籤，達到即時盤點目的。 • 優點: • 省力: 即時感應，減少人力需求 • 省時: 快速、大量盤點，縮短盤點時間 • 缺點: • RFID 無線溢波難以掌握 • 措施: • 客製金屬片，隔絕無線訊號

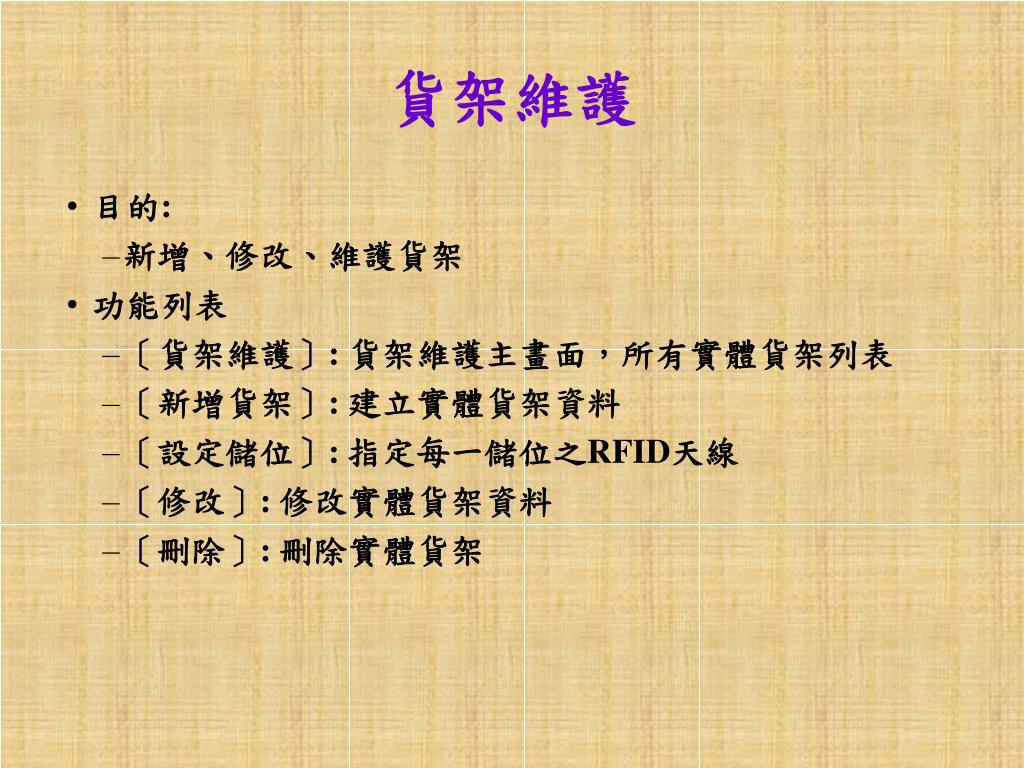

  18. 貨架維護 • 目的: • 新增、修改、維護貨架 • 功能列表 • 〔貨架維護〕: 貨架維護主畫面，所有實體貨架列表 • 〔新增貨架〕: 建立實體貨架資料 • 〔設定儲位〕: 指定每一儲位之RFID天線 • 〔修改〕: 修改實體貨架資料 • 〔刪除〕: 刪除實體貨架

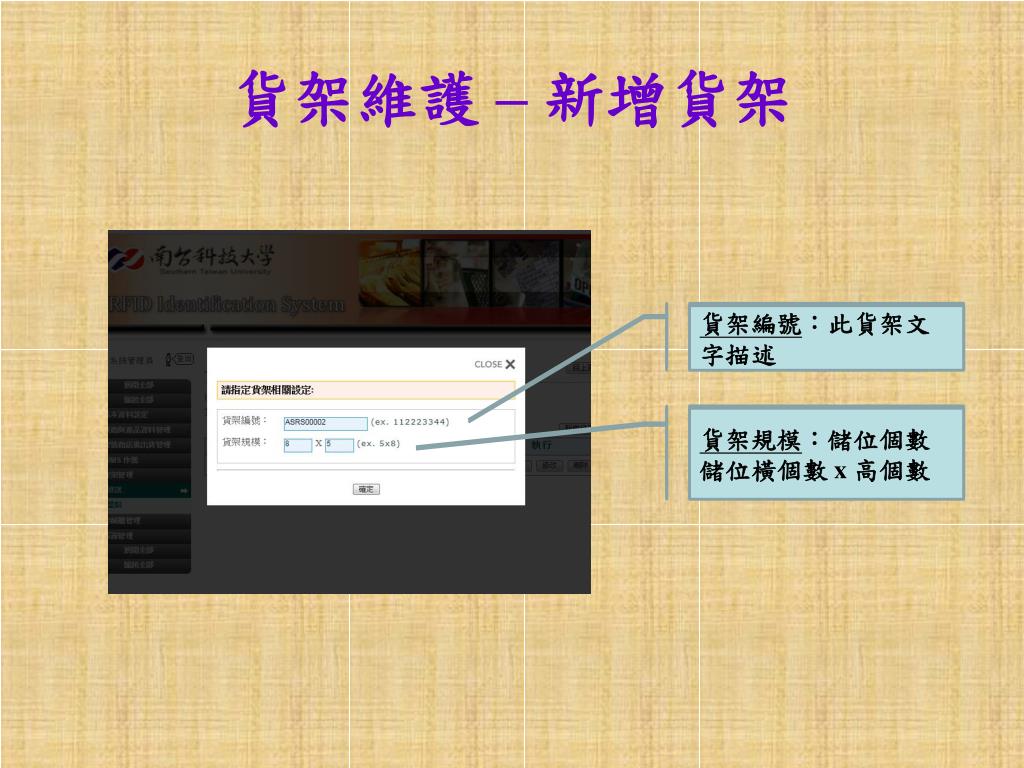

  19. 貨架維護 – 新增貨架 貨架編號：此貨架文字描述 貨架編號：此貨架文字描述 貨架規模：儲位個數 儲位橫個數 x 高個數 貨架規模：儲位個數 儲位橫個數 x 高個數

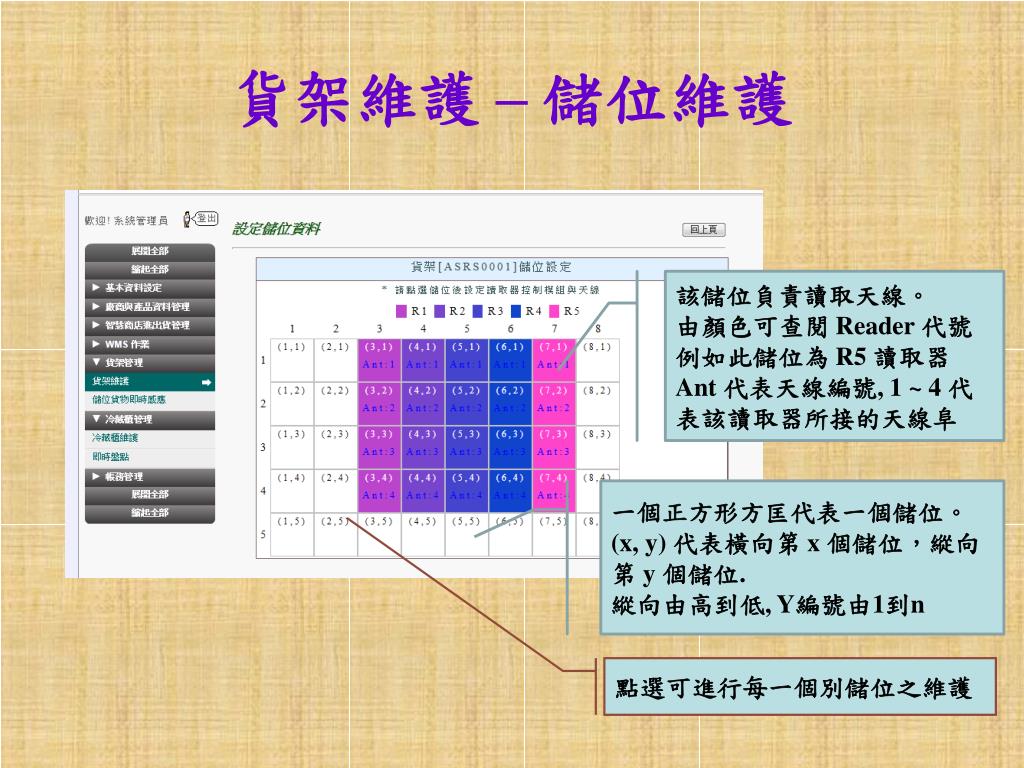

  20. 貨架維護 – 儲位維護 該儲位負責讀取天線。 由顏色可查閱 Reader 代號 例如此儲位為 R5 讀取器 Ant 代表天線編號, 1 ~ 4 代表該讀取器所接的天線阜 一個正方形方匡代表一個儲位。 (x, y) 代表橫向第 x 個儲位，縱向第 y 個儲位. 縱向由高到低, Y編號由1到n 點選可進行每一個別儲位之維護

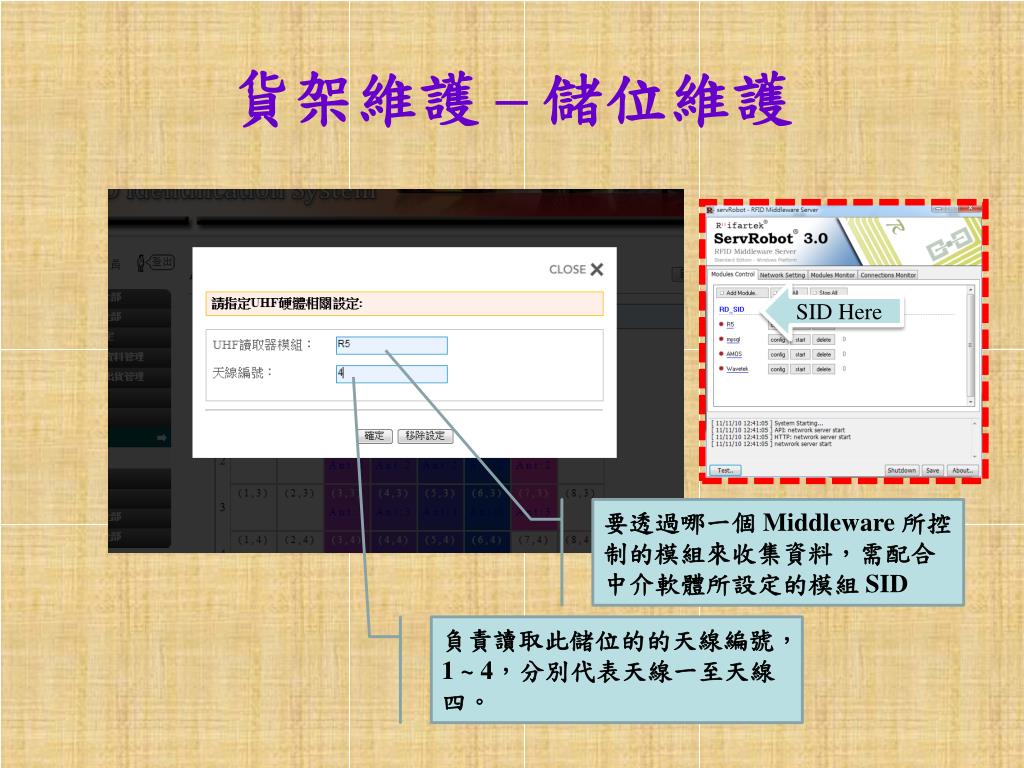

  21. 貨架維護 – 儲位維護 SID Here 要透過哪一個 Middleware 所控制的模組來收集資料，需配合中介軟體所設定的模組 SID 負責讀取此儲位的的天線編號，1 ~ 4，分別代表天線一至天線四。

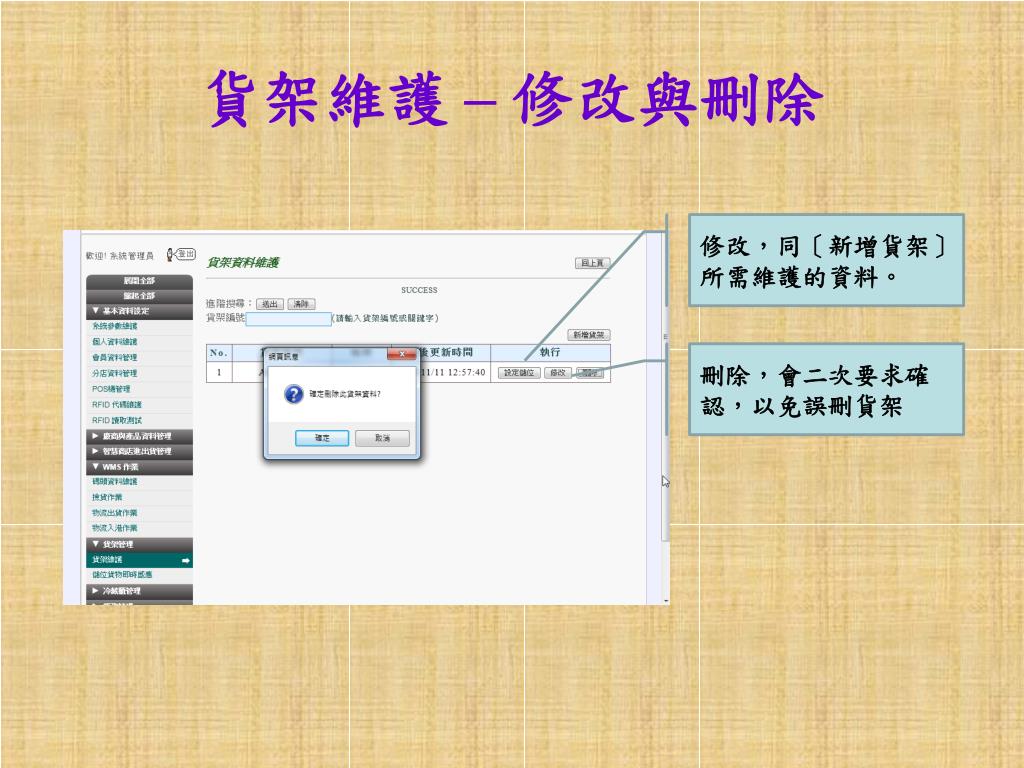

  22. 貨架維護 – 修改與刪除 修改，同〔新增貨架〕所需維護的資料。 刪除，會二次要求確認，以免誤刪貨架

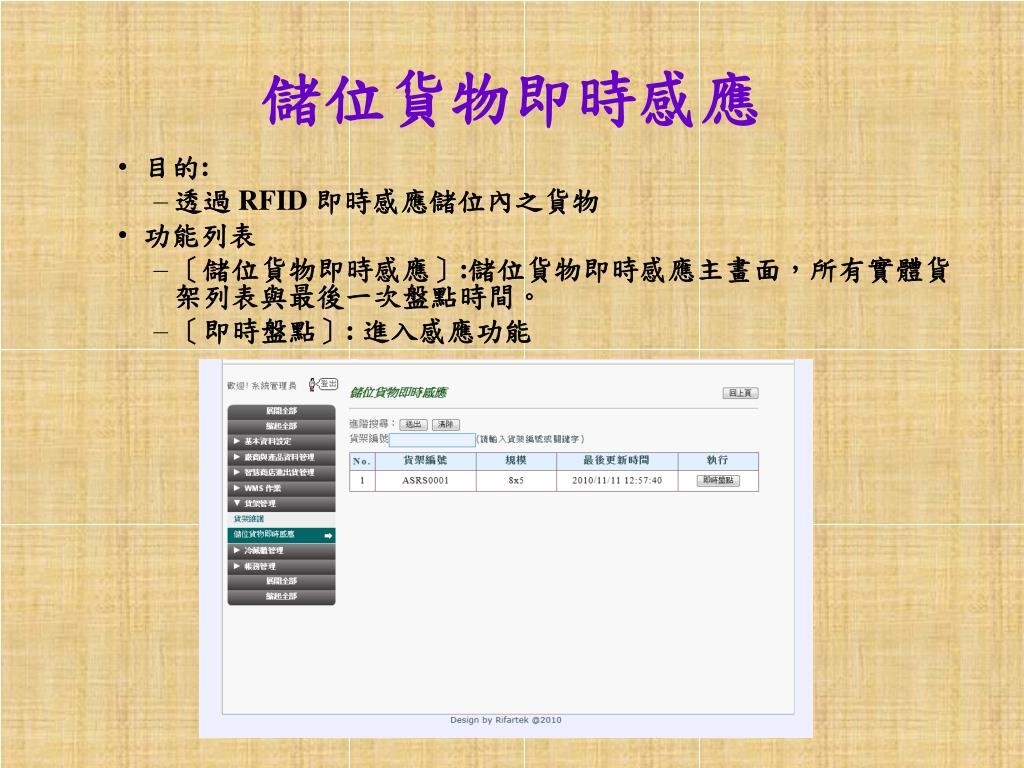

  23. 儲位貨物即時感應 • 目的: • 透過 RFID 即時感應儲位內之貨物 • 功能列表 • 〔儲位貨物即時感應〕:儲位貨物即時感應主畫面，所有實體貨架列表與最後一次盤點時間。 • 〔即時盤點〕: 進入感應功能

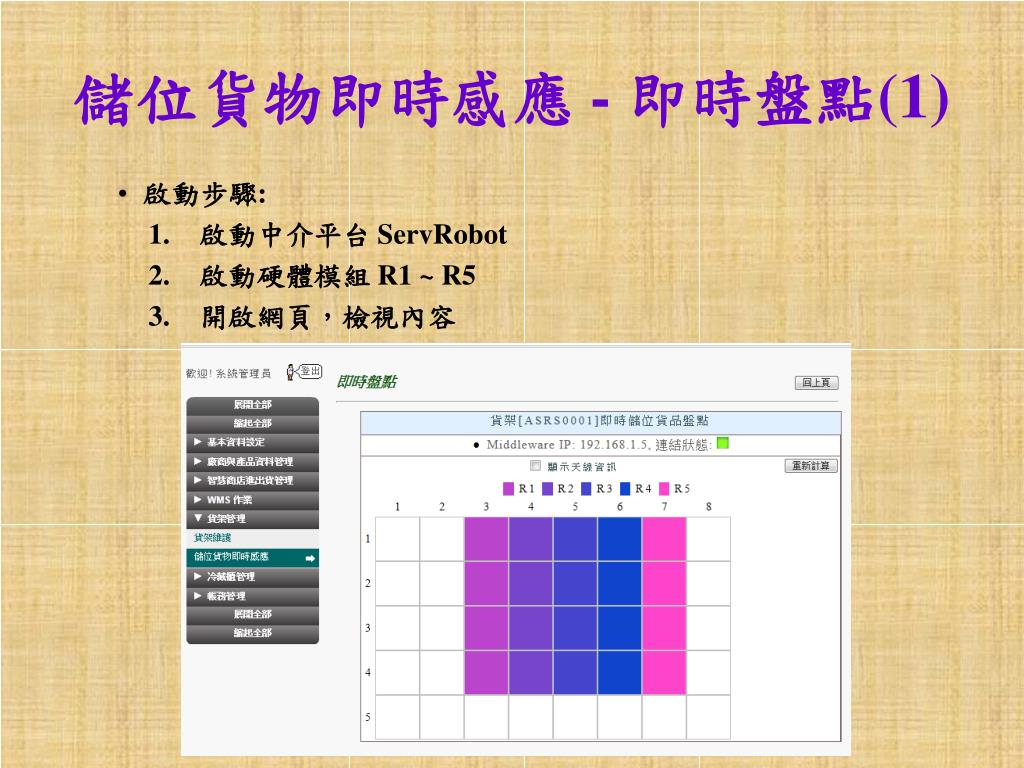

  24. 儲位貨物即時感應 - 即時盤點(1) • 啟動步驟: • 啟動中介平台 ServRobot • 啟動硬體模組 R1 ~ R5 • 開啟網頁，檢視內容

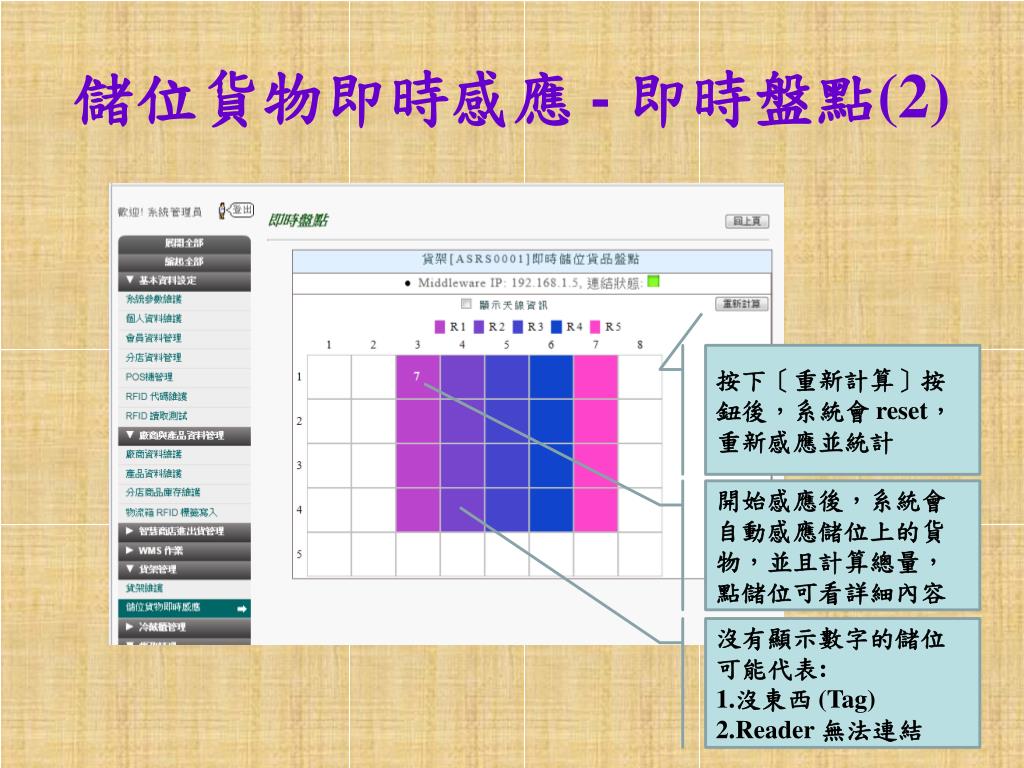

  25. 儲位貨物即時感應 - 即時盤點(2) 按下〔重新計算〕按鈕後，系統會 reset，重新感應並統計 開始感應後，系統會自動感應儲位上的貨物，並且計算總量，點儲位可看詳細內容 • 沒有顯示數字的儲位可能代表: • 沒東西 (Tag) • Reader 無法連結 25

  26. 第五節　倉儲碼頭系統管理操作說明

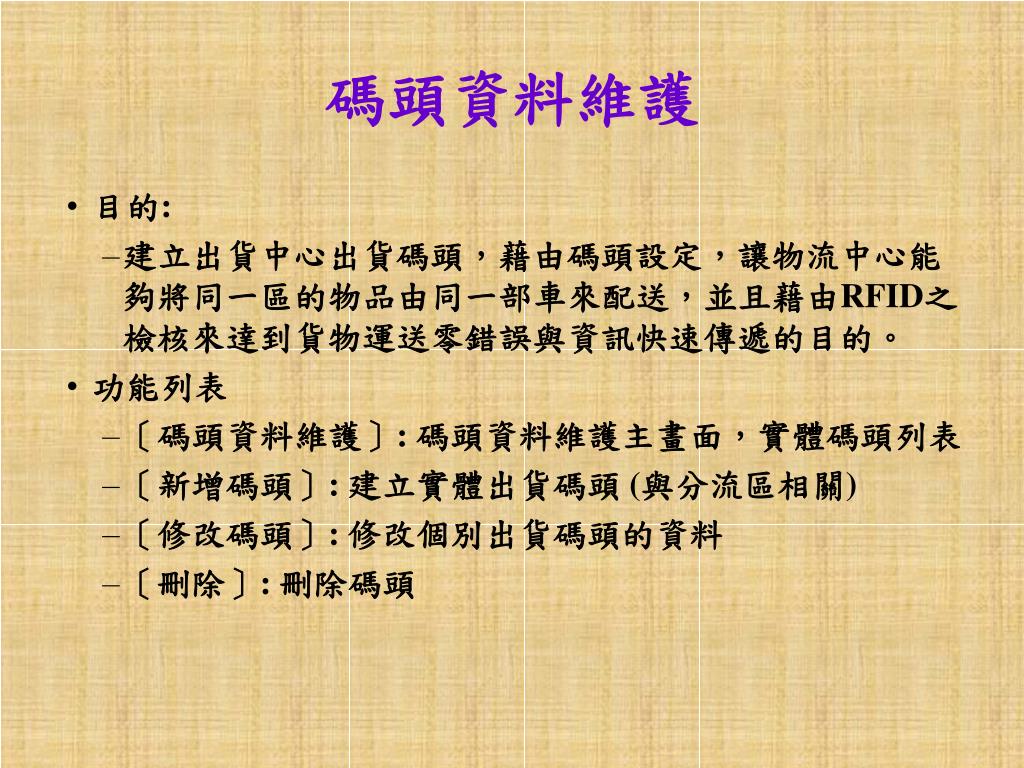

  27. 碼頭資料維護 • 目的: • 建立出貨中心出貨碼頭，藉由碼頭設定，讓物流中心能夠將同一區的物品由同一部車來配送，並且藉由RFID之檢核來達到貨物運送零錯誤與資訊快速傳遞的目的。 • 功能列表 • 〔碼頭資料維護〕: 碼頭資料維護主畫面，實體碼頭列表 • 〔新增碼頭〕: 建立實體出貨碼頭 (與分流區相關) • 〔修改碼頭〕: 修改個別出貨碼頭的資料 • 〔刪除〕: 刪除碼頭

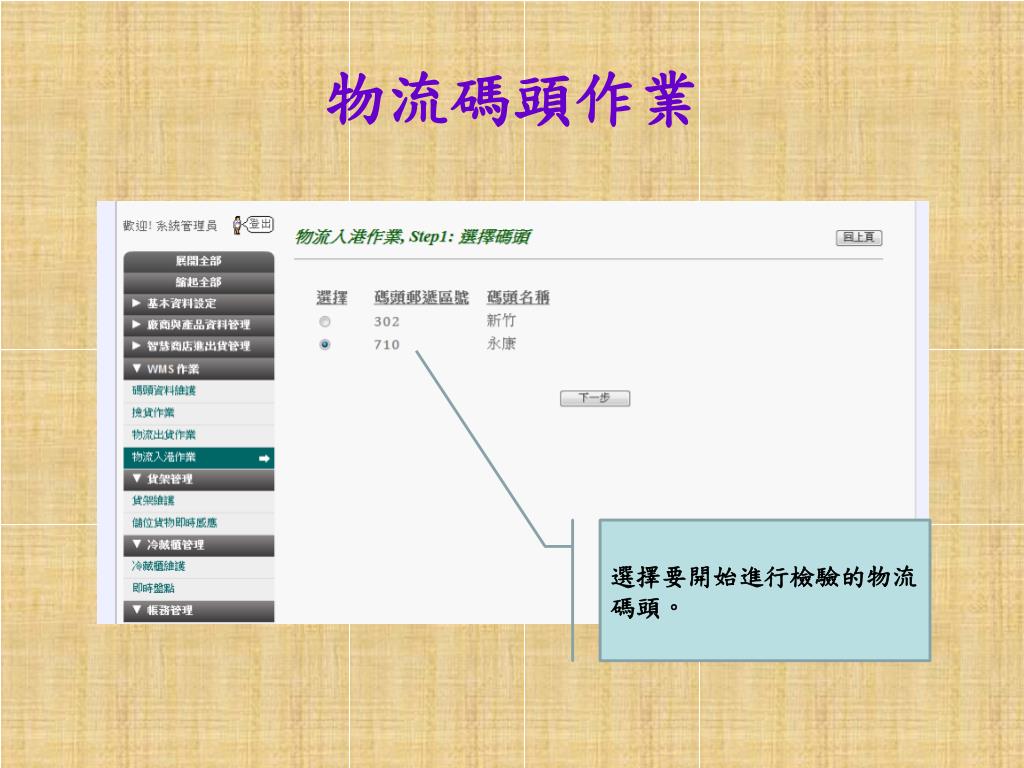

  28. 物流碼頭作業 選擇要開始進行檢驗的物流碼頭。

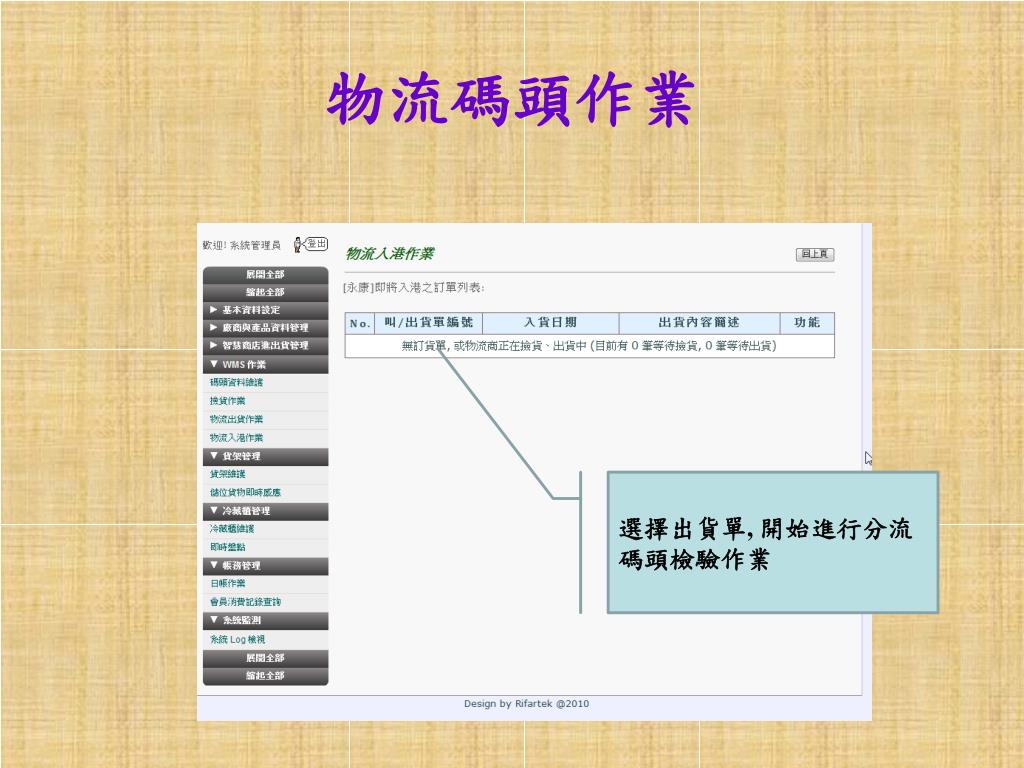

  29. 物流碼頭作業 選擇出貨單, 開始進行分流碼頭檢驗作業

  30. 報 告 完 畢
