第五节 焦耳定律

第五节 焦耳定律. 一、电功. 1 、电流做功实质上是电场力推动自由电荷定向移动所做的功. 2 、电流做功的过程伴随着电能和其它形式的能的转化. 3 、表达式 W ＝ UIt （定义式）. 二、电功率. 1 、表示电流做功快慢的物理量. 2 、表达式 P ＝ UI （定义式）. 三、焦耳定律（实验定律）. 1 、内容：. 2 、定义式： Q ＝ I 2 Rt. 3 、 适用于一切电路 （纯电阻电路、非纯电阻电路）中电热的计算。. 电功与电热. 1 、纯电阻电路：. Q ＝ I 2 Rt ＝ UIt ＝ W. W ＝ UIt ＝ I 2 Rt.

avye-gentry
Download Presentation

第五节 焦耳定律

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第五节 焦耳定律

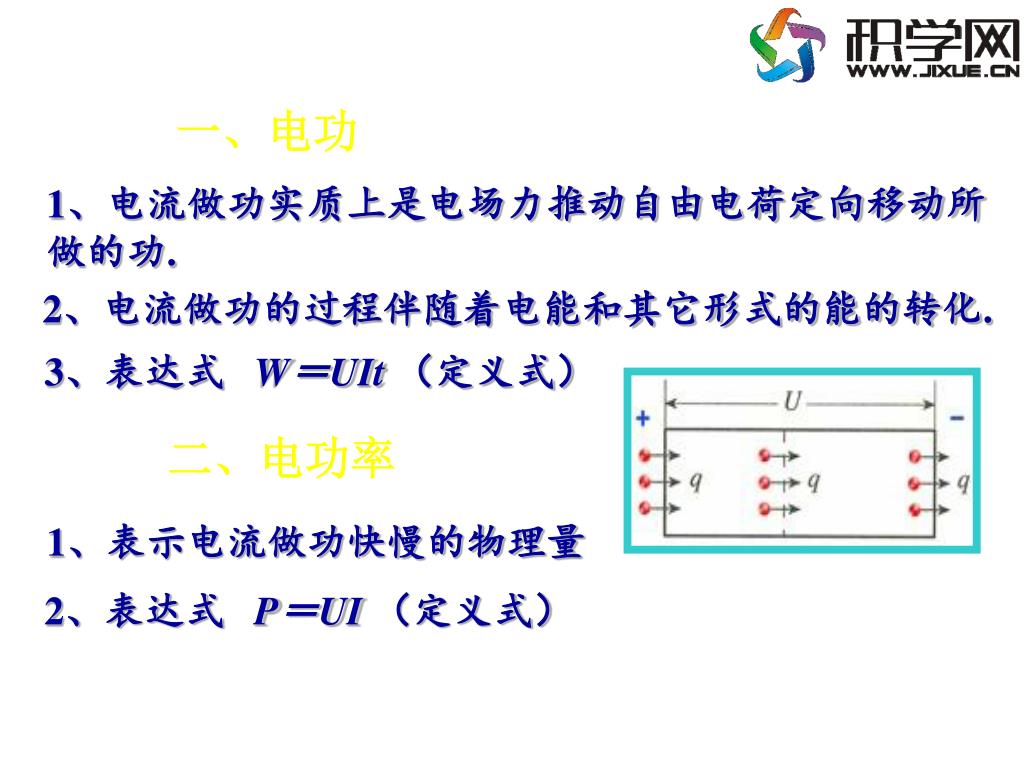

  2. 一、电功 1、电流做功实质上是电场力推动自由电荷定向移动所做的功. 2、电流做功的过程伴随着电能和其它形式的能的转化. 3、表达式 W＝UIt（定义式） 二、电功率 1、表示电流做功快慢的物理量 2、表达式 P＝UI（定义式）

  3. 三、焦耳定律（实验定律） 1、内容： 2、定义式：Q＝I2Rt 3、 适用于一切电路 （纯电阻电路、非纯电阻电路）中电热的计算。

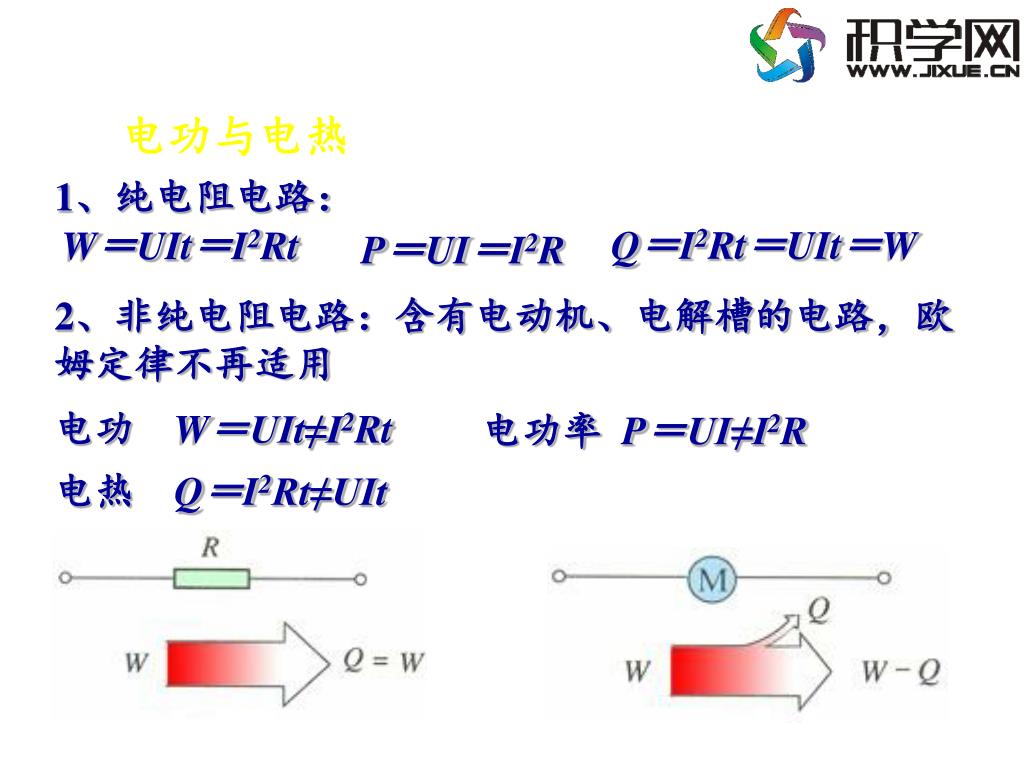

  4. 电功与电热 1、纯电阻电路： Q＝I2Rt＝UIt＝W W＝UIt＝I2Rt P＝UI＝I2R 2、非纯电阻电路：含有电动机、电解槽的电路，欧姆定律不再适用 电功 W＝UIt≠I2Rt 电功率 P＝UI≠I2R 电热 Q＝I2Rt≠UIt

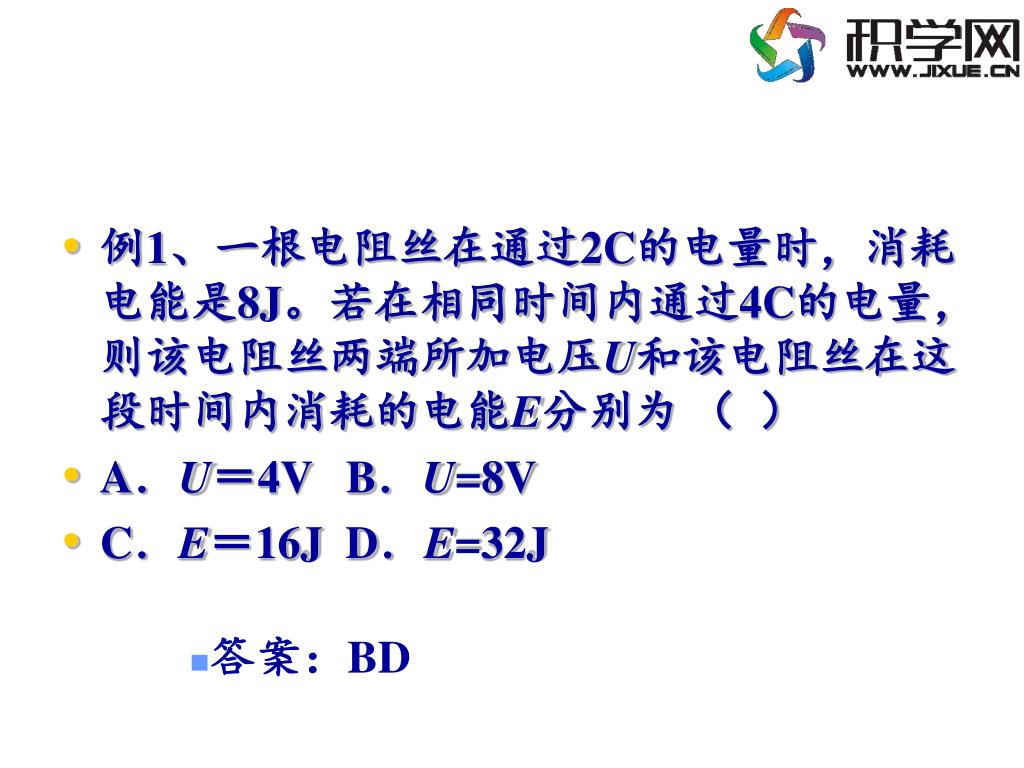

  5. 例1、一根电阻丝在通过2C的电量时，消耗电能是8J。若在相同时间内通过4C的电量，则该电阻丝两端所加电压U和该电阻丝在这段时间内消耗的电能E分别为 （ ） • A．U＝4V B．U=8V • C．E＝16J D．E=32J • 答案：BD

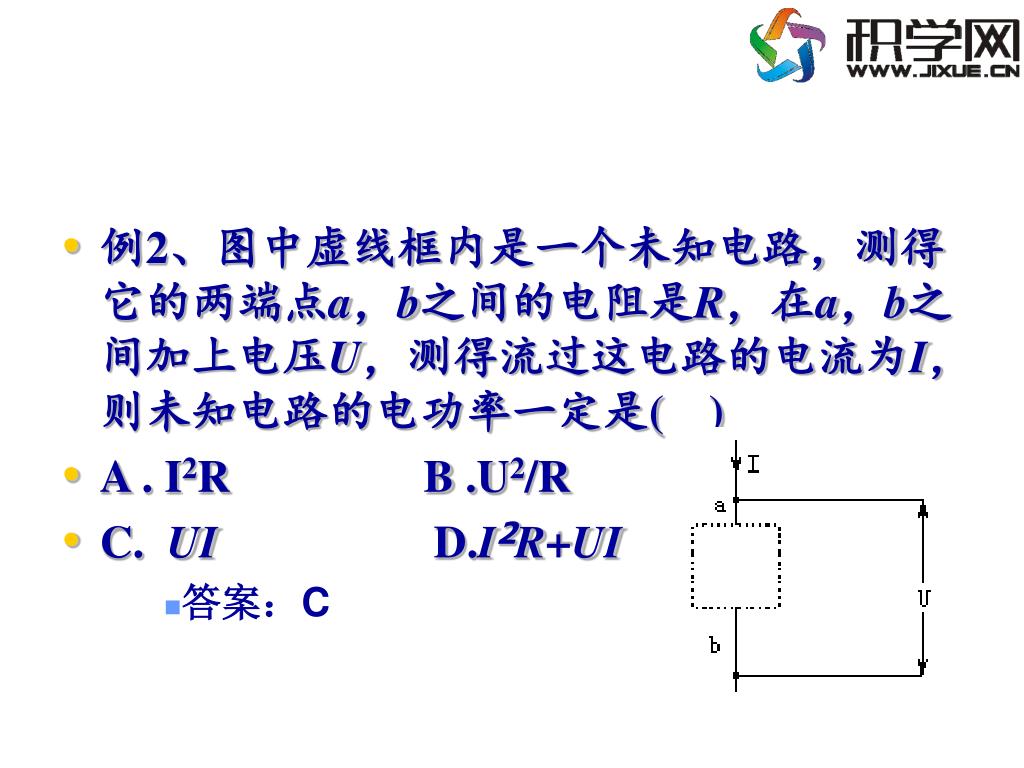

  6. 例2、图中虚线框内是一个未知电路，测得它的两端点a，b之间的电阻是R，在a，b之间加上电压U，测得流过这电路的电流为I，则未知电路的电功率一定是( ) • A . I2R B .U2/R • C. UI D.I2R+UI • 答案：C

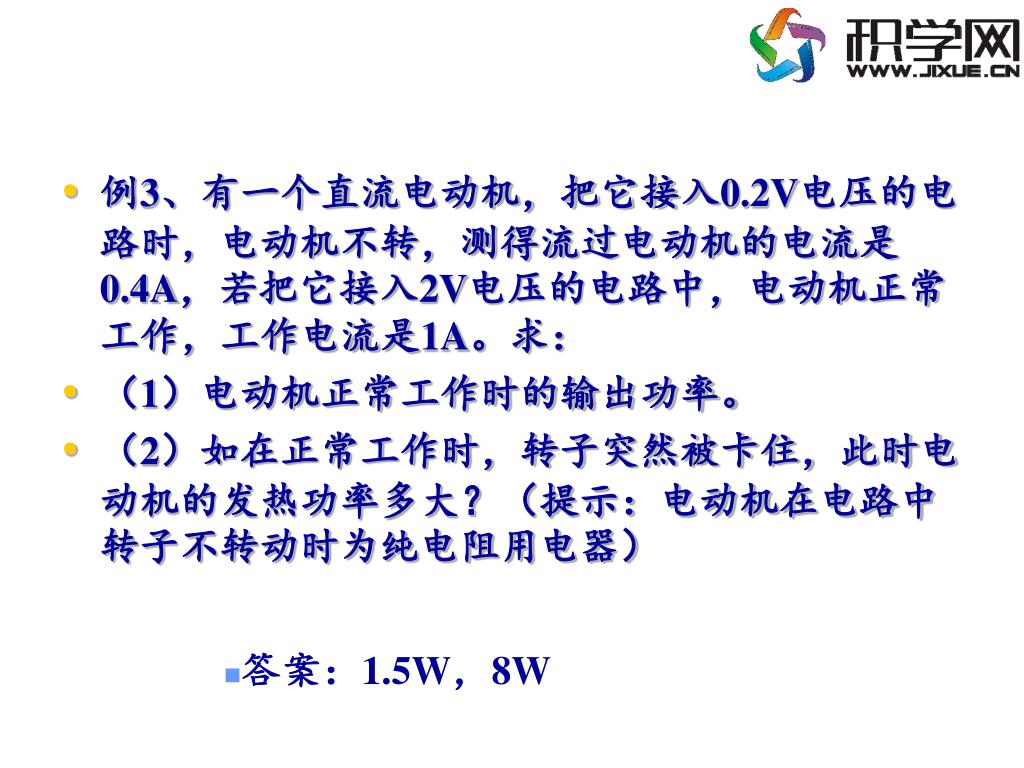

  7. 例3、有一个直流电动机，把它接入0.2V电压的电路时，电动机不转，测得流过电动机的电流是0.4A，若把它接入2V电压的电路中，电动机正常工作，工作电流是1A。求：例3、有一个直流电动机，把它接入0.2V电压的电路时，电动机不转，测得流过电动机的电流是0.4A，若把它接入2V电压的电路中，电动机正常工作，工作电流是1A。求： • （1）电动机正常工作时的输出功率。 • （2）如在正常工作时，转子突然被卡住，此时电动机的发热功率多大？（提示：电动机在电路中转子不转动时为纯电阻用电器） • 答案：1.5W，8W

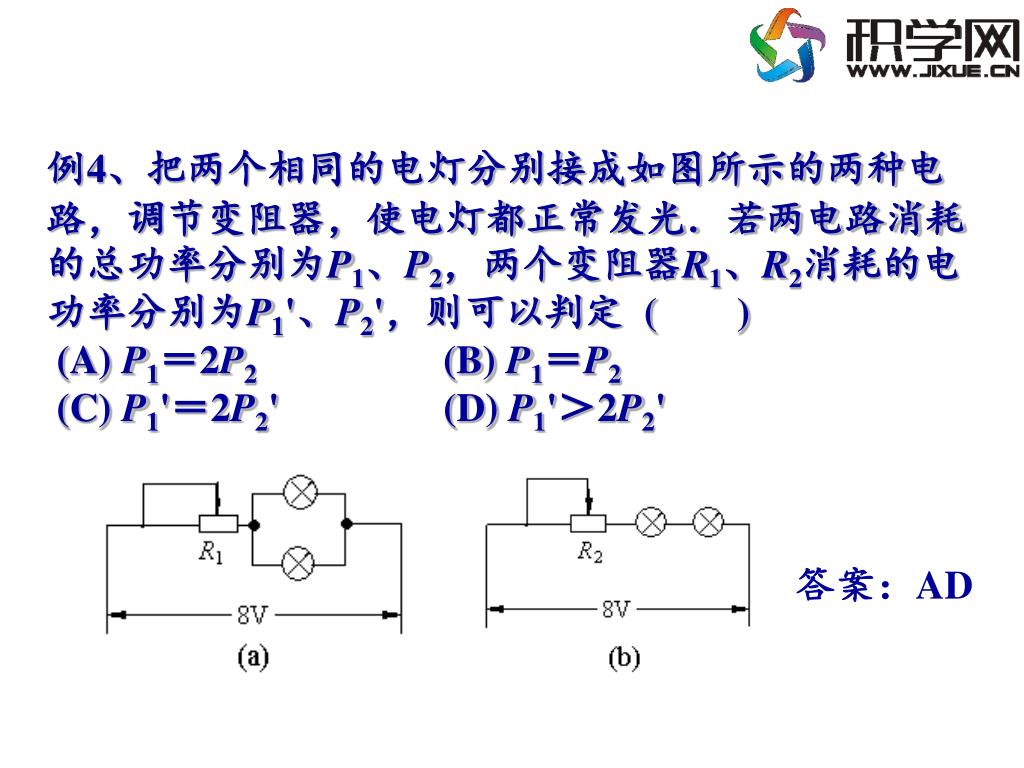

  8. 例4、把两个相同的电灯分别接成如图所示的两种电路，调节变阻器，使电灯都正常发光．若两电路消耗的总功率分别为P1、P2，两个变阻器R1、R2消耗的电功率分别为P1'、P2'，则可以判定 ( ) (A) P1＝2P2 (B) P1＝P2 (C) P1'＝2P2' (D) P1'＞2P2' 答案：AD

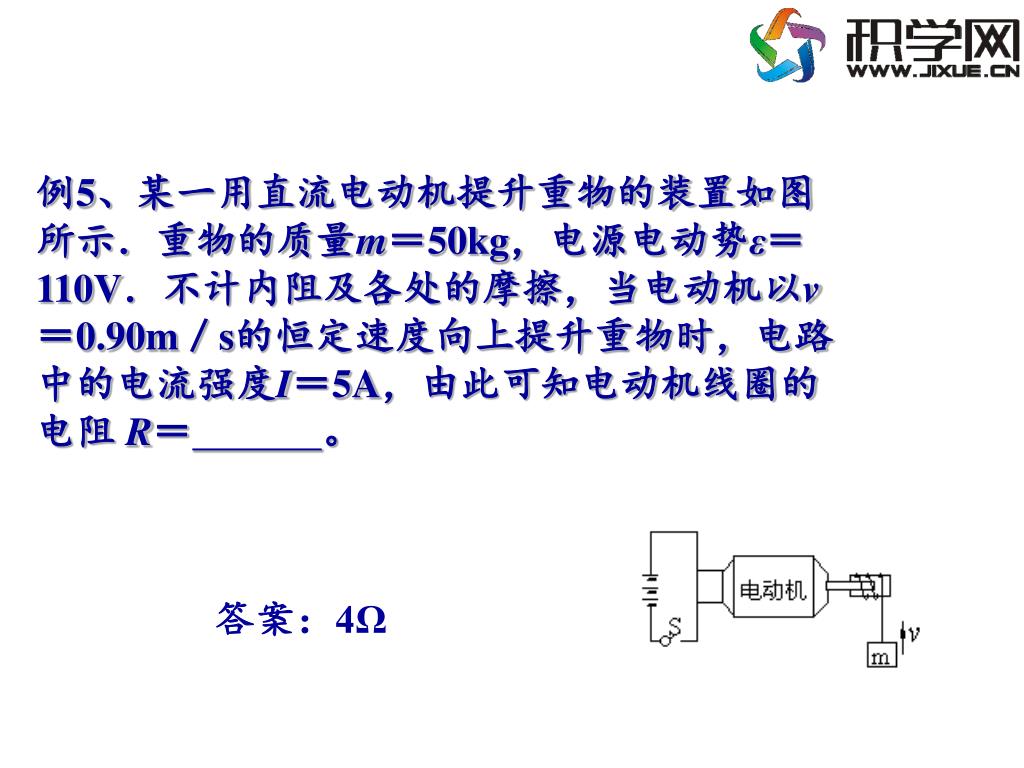

  9. 例5、某一用直流电动机提升重物的装置如图所示．重物的质量m＝50kg，电源电动势ε＝110V．不计内阻及各处的摩擦，当电动机以v＝0.90m／s的恒定速度向上提升重物时，电路中的电流强度I＝5A，由此可知电动机线圈的电阻 R＝。 答案：4Ω

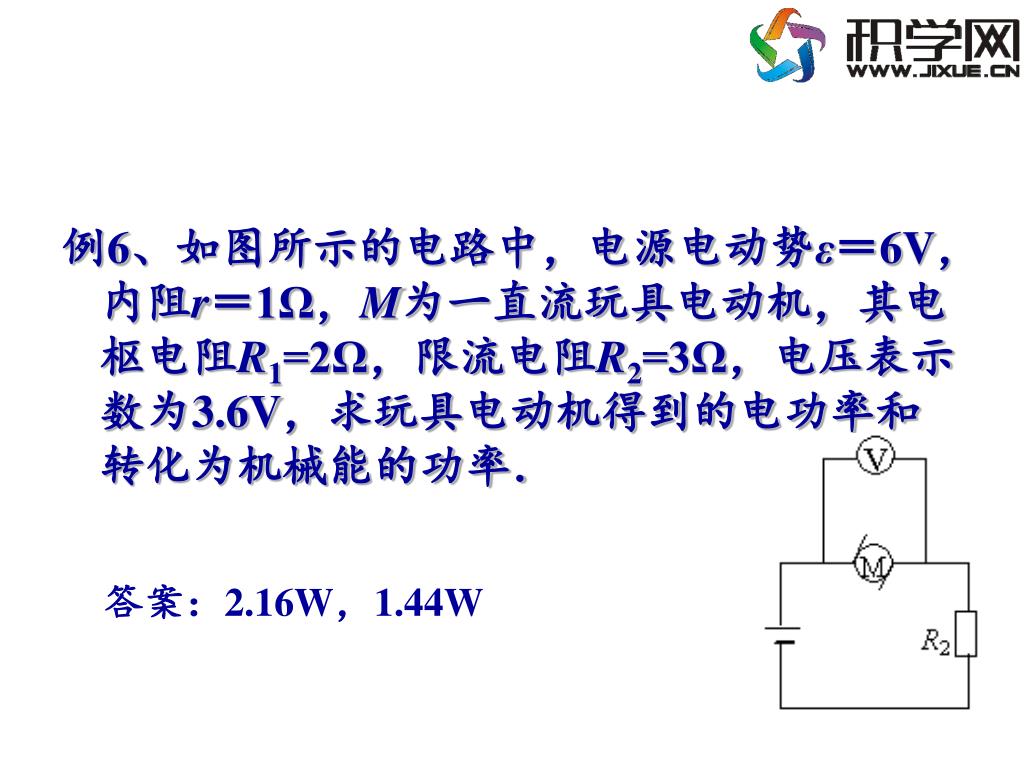

  10. 例6、如图所示的电路中，电源电动势ε＝6V，内阻r＝1Ω，M为一直流玩具电动机，其电枢电阻R1=2Ω，限流电阻R2=3Ω，电压表示数为3.6V，求玩具电动机得到的电功率和转化为机械能的功率．例6、如图所示的电路中，电源电动势ε＝6V，内阻r＝1Ω，M为一直流玩具电动机，其电枢电阻R1=2Ω，限流电阻R2=3Ω，电压表示数为3.6V，求玩具电动机得到的电功率和转化为机械能的功率． 答案：2.16W，1.44W

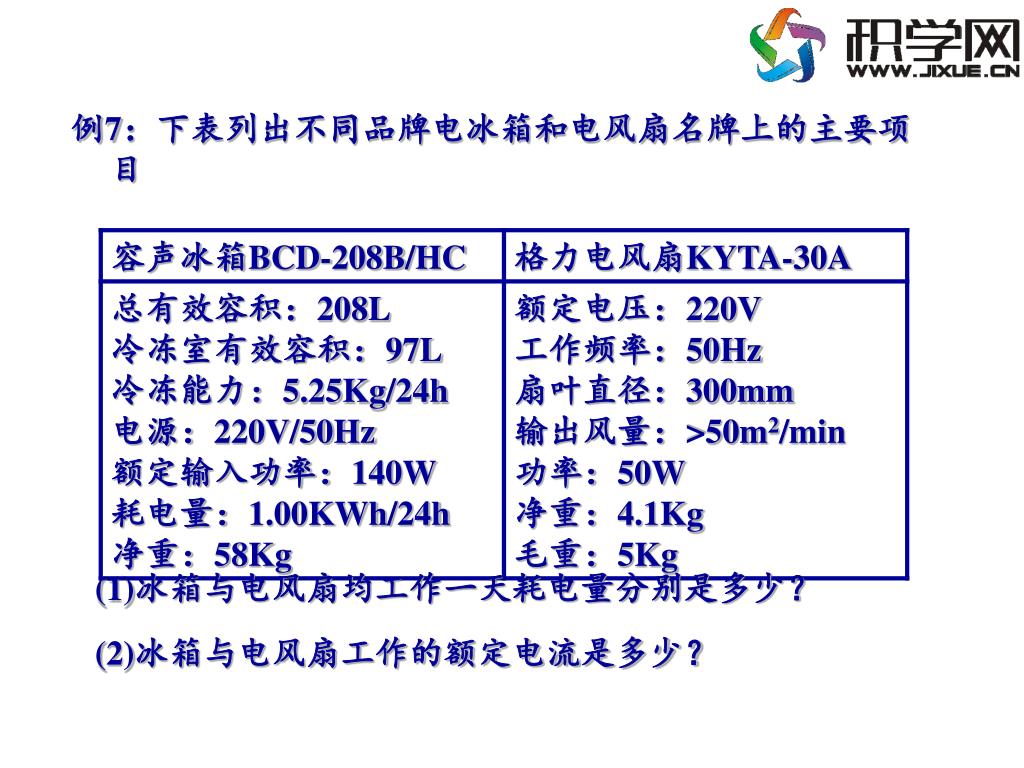

  11. 例7：下表列出不同品牌电冰箱和电风扇名牌上的主要项目例7：下表列出不同品牌电冰箱和电风扇名牌上的主要项目 (1)冰箱与电风扇均工作一天耗电量分别是多少？ (2)冰箱与电风扇工作的额定电流是多少？

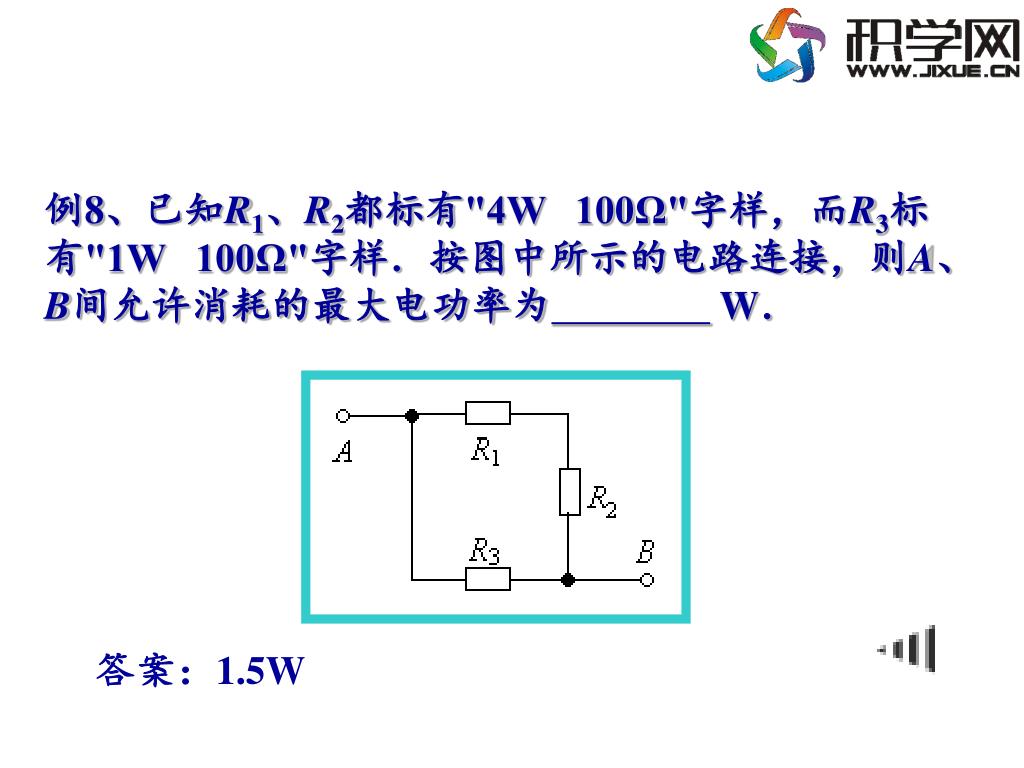

  12. 例8、已知R1、R2都标有"4W 100Ω"字样，而R3标有"1W 100Ω"字样．按图中所示的电路连接，则A、B间允许消耗的最大电功率为W． 答案：1.5W
