  1. 三磁场对运动电荷的作用

  2. 三磁场对运动电荷的作用 （一）磁场对运动电荷的作用力——洛伦兹力 1、洛伦兹力的大小和方向 大小： 当v⊥B f=qvB 当v∥B f=0 方向：左手定则：伸开左手,使拇指与其余四指垂直且处于同一平面内;让磁感线从掌心进入,使四指指向正电荷运动的方向（或使四指指向负电荷运动的反方向）,拇指所指的方向就是正（负）电荷所受洛伦兹力的方向

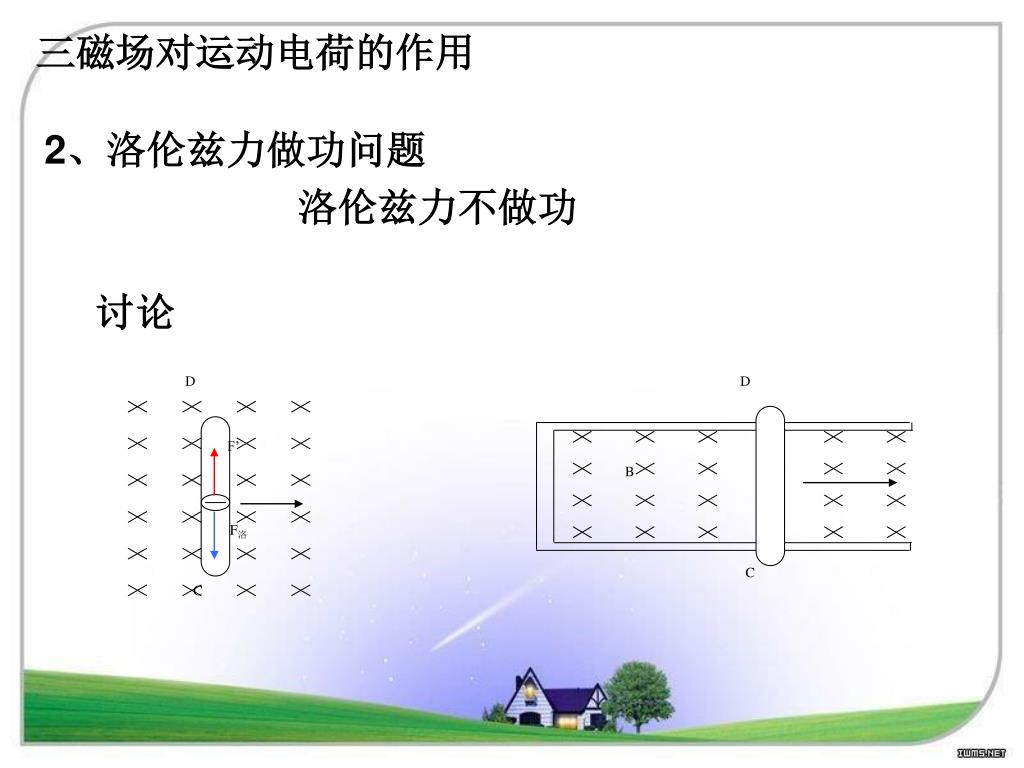

  3. D D F’ B F洛 C C 三磁场对运动电荷的作用 2、洛伦兹力做功问题 洛伦兹力不做功 讨论

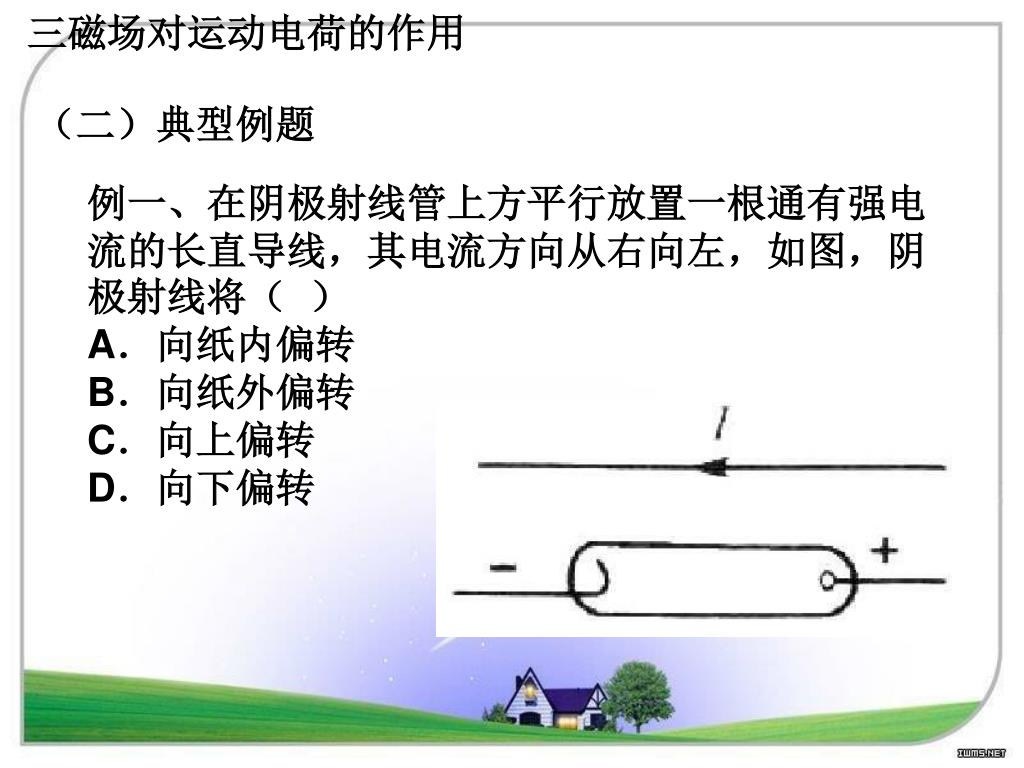

  4. 三磁场对运动电荷的作用 例一、在阴极射线管上方平行放置一根通有强电流的长直导线，其电流方向从右向左，如图，阴极射线将（ ） A．向纸内偏转 B．向纸外偏转 C．向上偏转 D．向下偏转 （二）典型例题

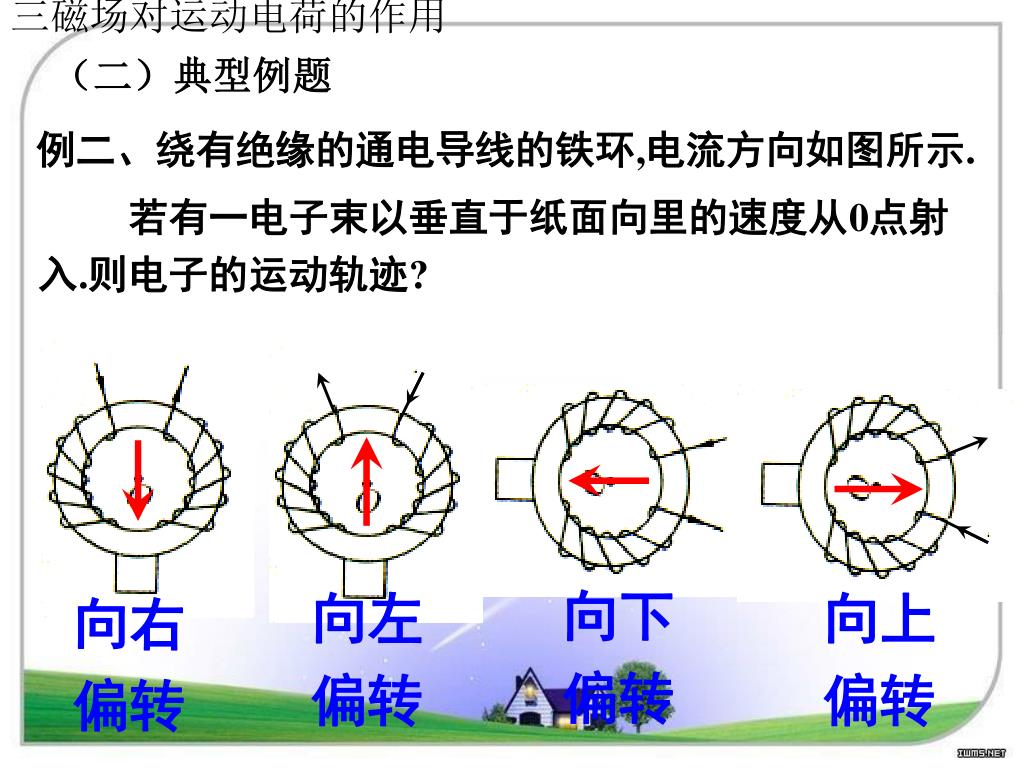

  5. 三磁场对运动电荷的作用 （二）典型例题 例二、绕有绝缘的通电导线的铁环,电流方向如图所示. 若有一电子束以垂直于纸面向里的速度从0点射入.则电子的运动轨迹? 向下偏转 向左偏转 向上偏转 向右偏转

  6. 例三 将一半径为R的半圆形光滑绝缘滑轨,固定在垂直向里的匀强磁场B中。一带电量+q，质量m的小球在A点无初速释放，沿滑轨运动，求小球第一次经过最低点时对滑轨的压力。

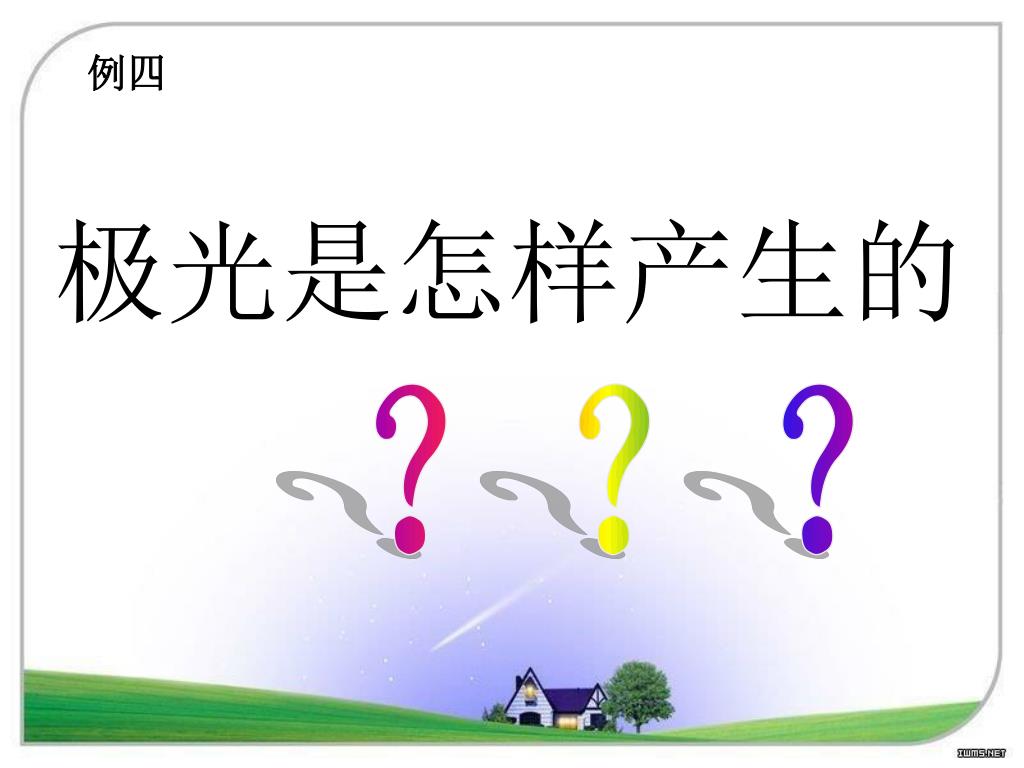

  7. 例四 极光是怎样产生的 ？？？

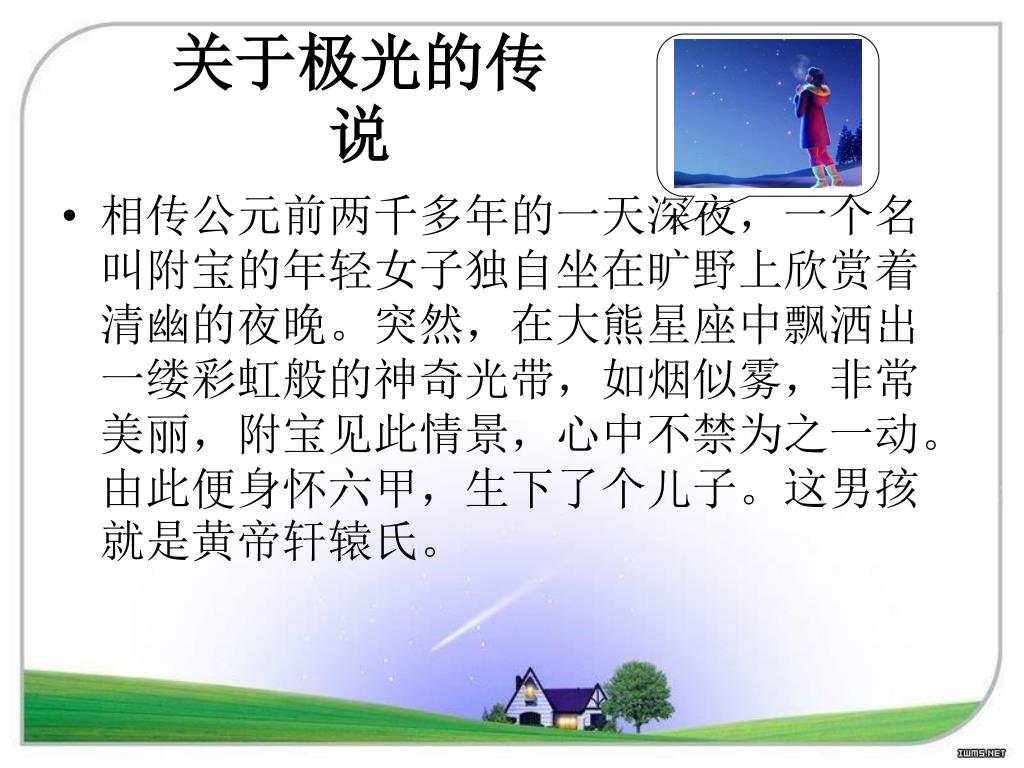

  8. 关于极光的传说 • 相传公元前两千多年的一天深夜，一个名叫附宝的年轻女子独自坐在旷野上欣赏着清幽的夜晚。突然，在大熊星座中飘洒出一缕彩虹般的神奇光带，如烟似雾，非常美丽，附宝见此情景，心中不禁为之一动。由此便身怀六甲，生下了个儿子。这男孩就是黄帝轩辕氏。

  9. 极光是怎样产生的？ • 极光是由于高空稀薄大气层中带电微粒所起的作用。在80－1200千米的高空大气层中，空气是非常稀薄的，极光就在那里发生。 • 太阳是一个庞大而炽热的球体，在它内部发生聚核反应，产生了强大的带电微粒流，并从太阳发射出来。当这种带电微粒流射入地球的大气层时，就与稀薄气体分子猛烈地冲击起来，于是产生了发光现象，这就是极光。

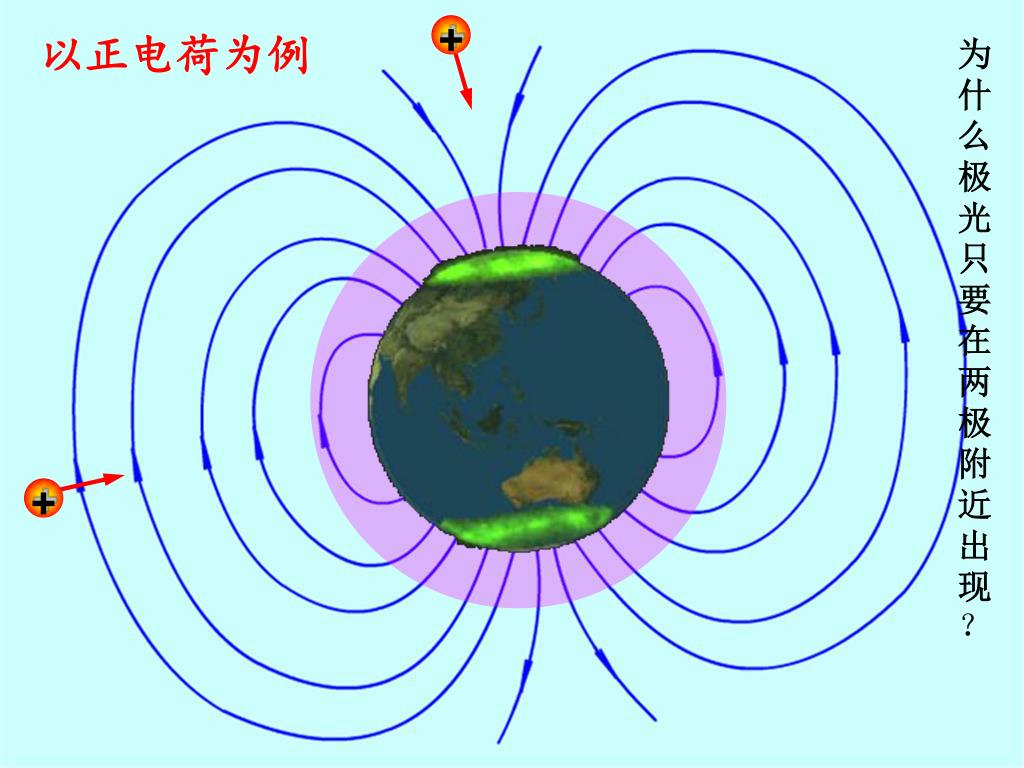

  10. + + 以正电荷为例 为什么极光只要在两极附近出现？

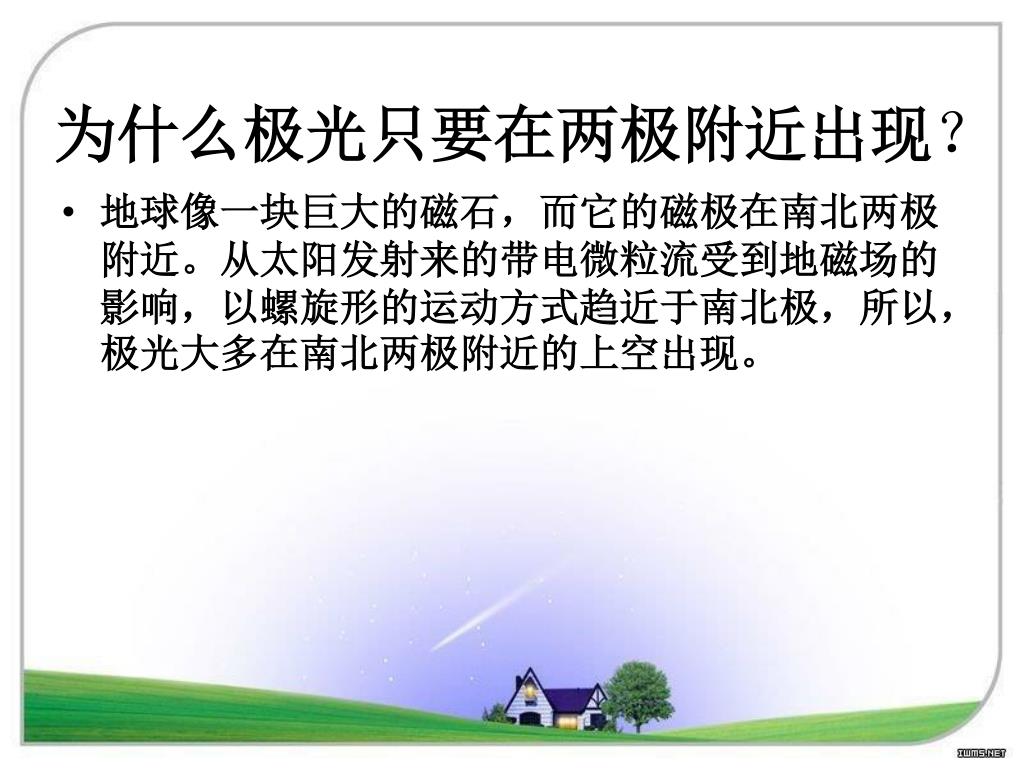

  11. 为什么极光只要在两极附近出现？ • 地球像一块巨大的磁石，而它的磁极在南北两极附近。从太阳发射来的带电微粒流受到地磁场的影响，以螺旋形的运动方式趋近于南北极，所以，极光大多在南北两极附近的上空出现。
