  1. 能源調訓班返院報告

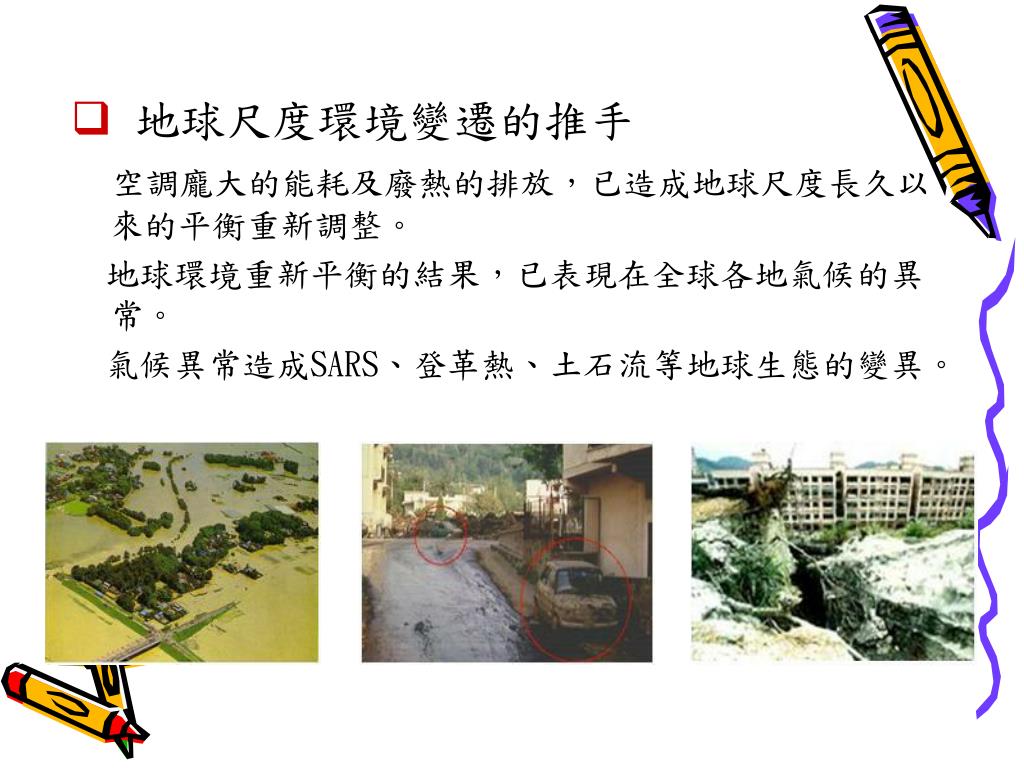

  2. 地球尺度環境變遷的推手 空調龐大的能耗及廢熱的排放，已造成地球尺度長久以來的平衡重新調整。 地球環境重新平衡的結果，已表現在全球各地氣候的異常。 氣候異常造成SARS、登革熱、土石流等地球生態的變異。

  3. 1979~2003北極冰蓋已減少8% 1979 北極海溫2004年上升0.6 °C。 冰蓋消失將加速溫暖化。 2100年夏季時可能完全消失。 2003

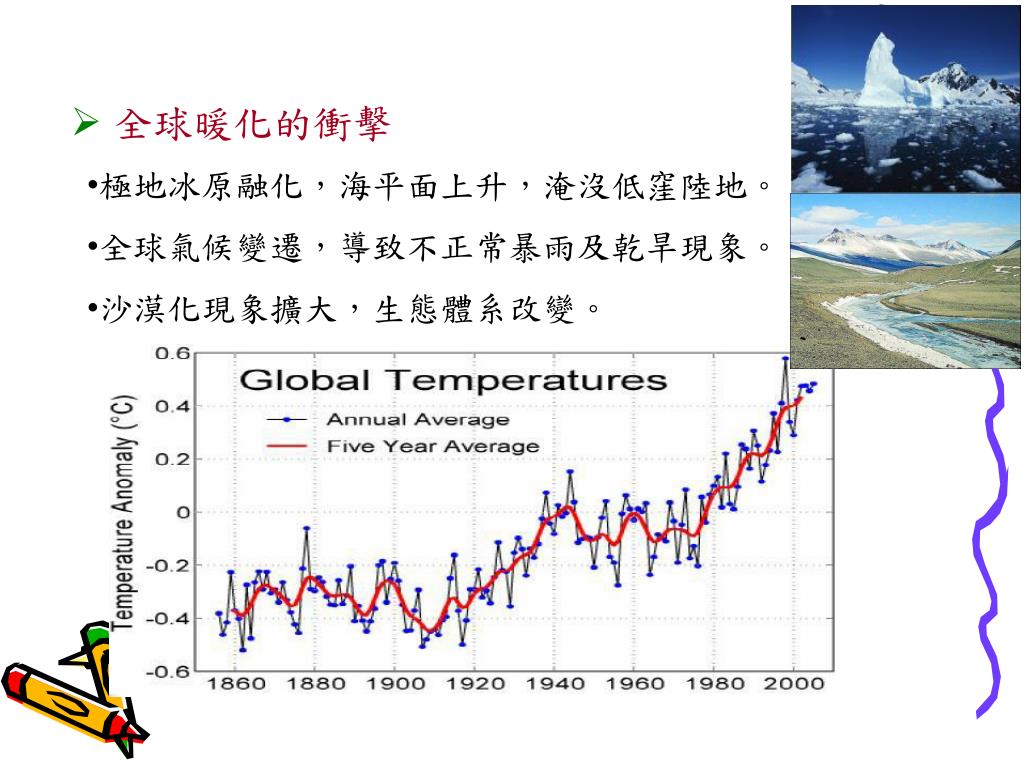

  4. 全球暖化的衝擊 • 極地冰原融化，海平面上升，淹沒低窪陸地。 • 全球氣候變遷，導致不正常暴雨及乾旱現象。 • 沙漠化現象擴大，生態體系改變。

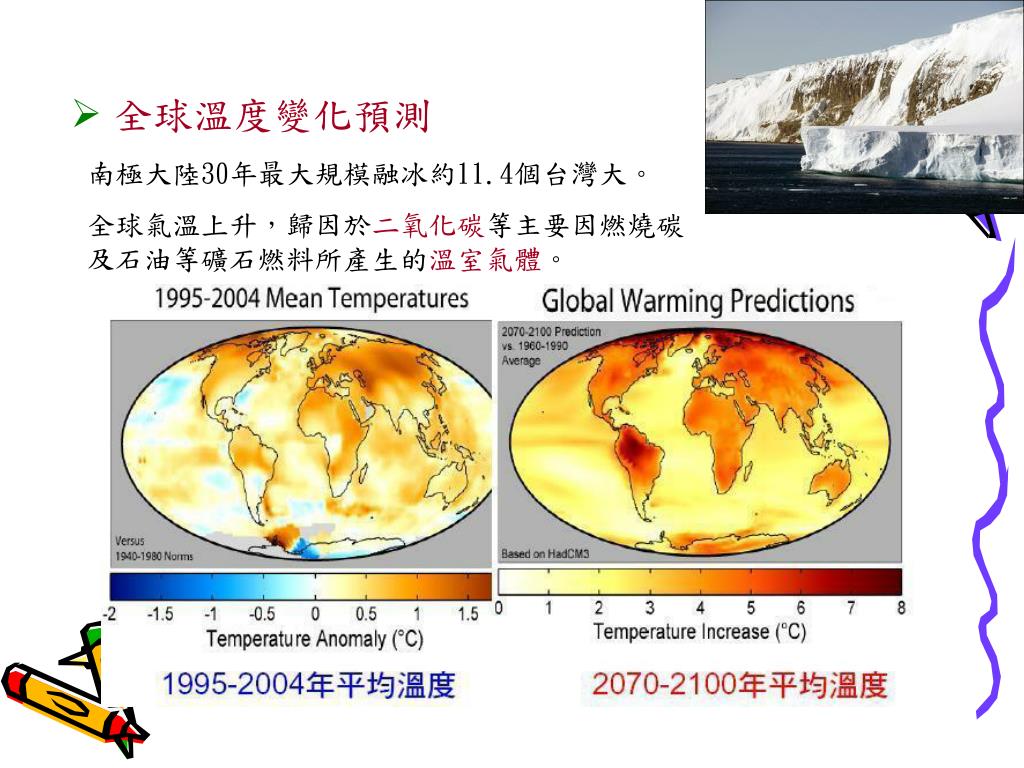

  5. 全球溫度變化預測 1979 南極大陸30年最大規模融冰約11.4個台灣大。 全球氣溫上升，歸因於二氧化碳等主要因燃燒碳及石油等礦石燃料所產生的溫室氣體。 2003

  6. 氣溫愈來愈高 動物找尋其他更適合的居住地方 那人類呢？？ • 全球暖化對動植物的影響 • 高海拔鳥類往上提高100公尺居住。 • 南極冰山加速融化　企鵝無聲南遷　生存拉警報。

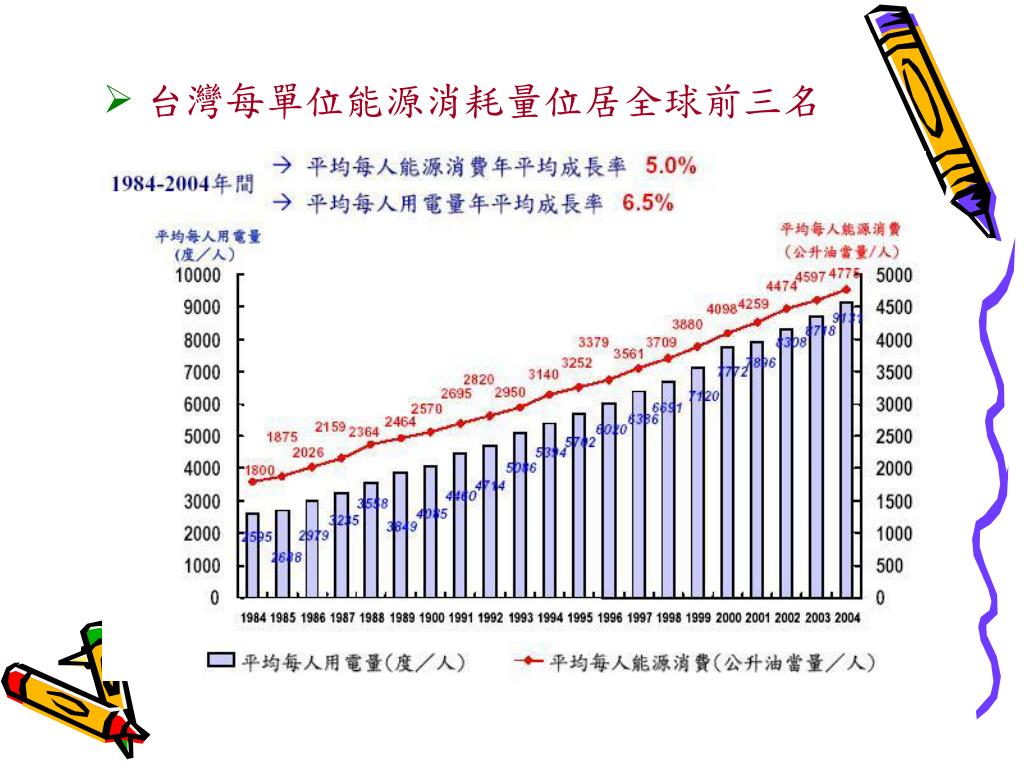

  7. 台灣每單位能源消耗量位居全球前三名

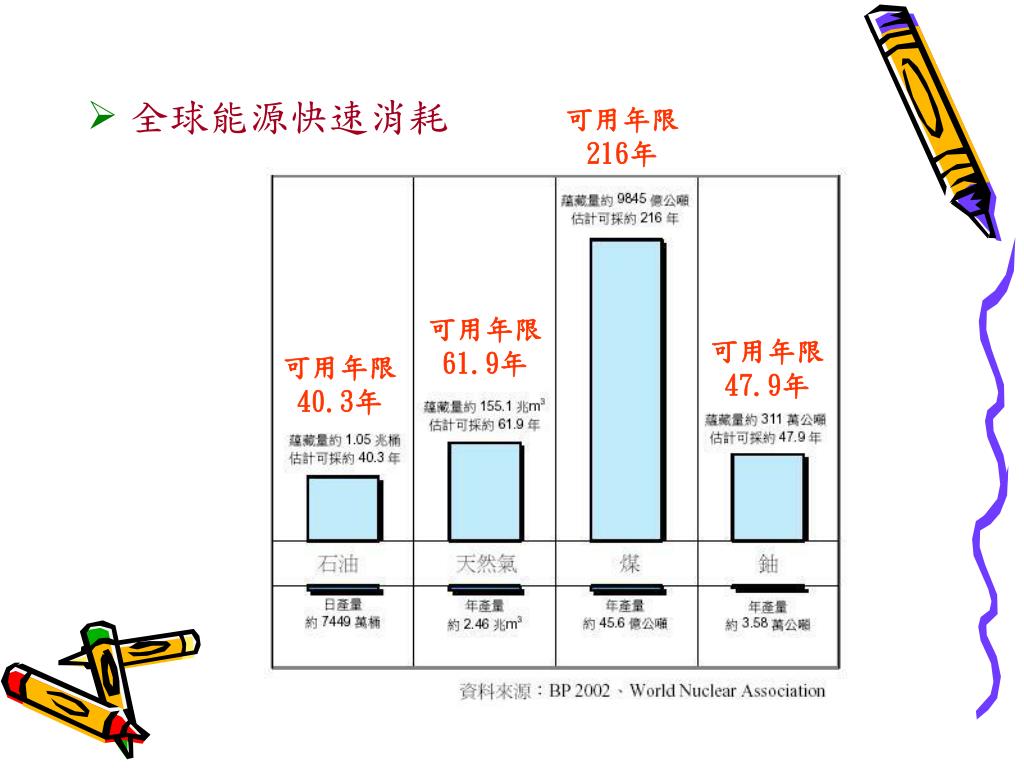

  8. 可用年限216年 可用年限61.9年 可用年限47.9年 可用年限40.3年 • 全球能源快速消耗 1979 2003

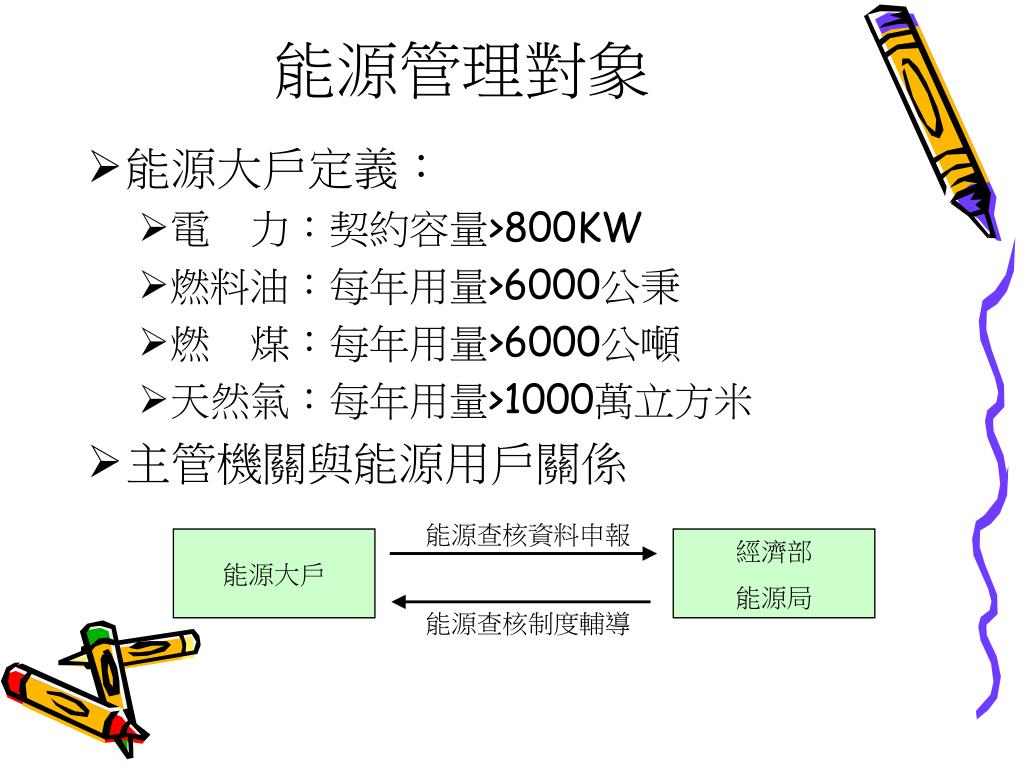

  9. 能源管理對象 • 能源大戶定義： • 電　力：契約容量>800KW • 燃料油：每年用量>6000公秉 • 燃　煤：每年用量>6000公噸 • 天然氣：每年用量>1000萬立方米 • 主管機關與能源用戶關係 能源查核資料申報 能源大戶 經濟部 能源局 能源查核制度輔導

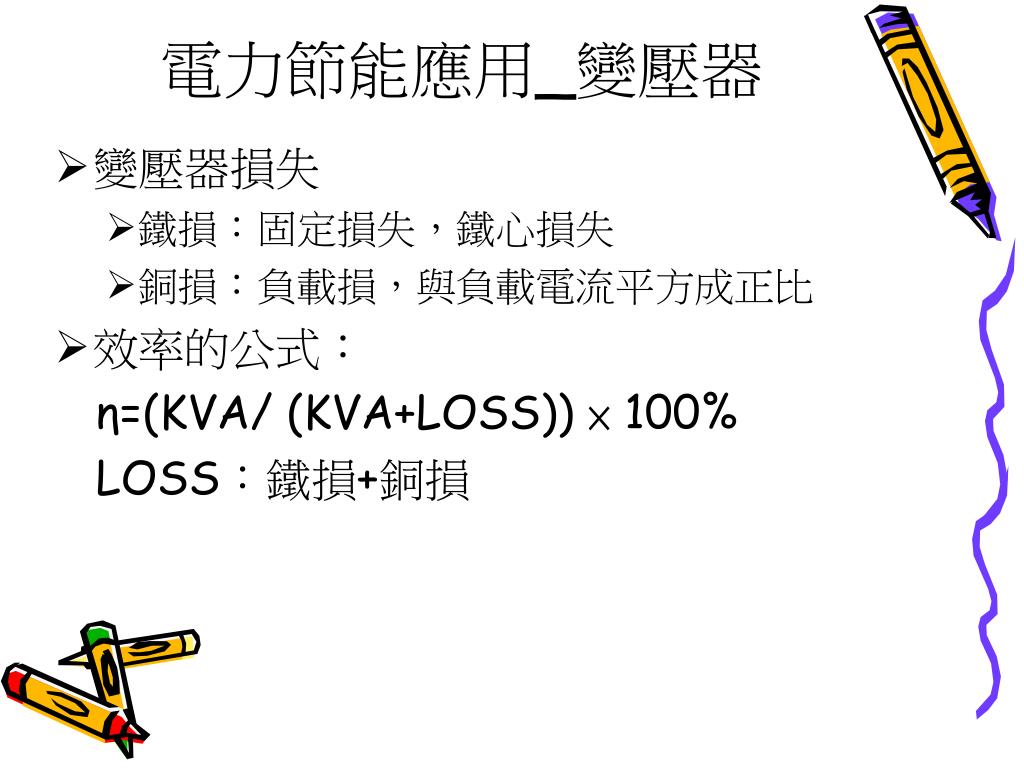

  10. 電力節能應用_變壓器 • 變壓器損失 • 鐵損：固定損失，鐵心損失 • 銅損：負載損，與負載電流平方成正比 • 效率的公式： η=(KVA/ (KVA+LOSS)) × 100% LOSS：鐵損+銅損

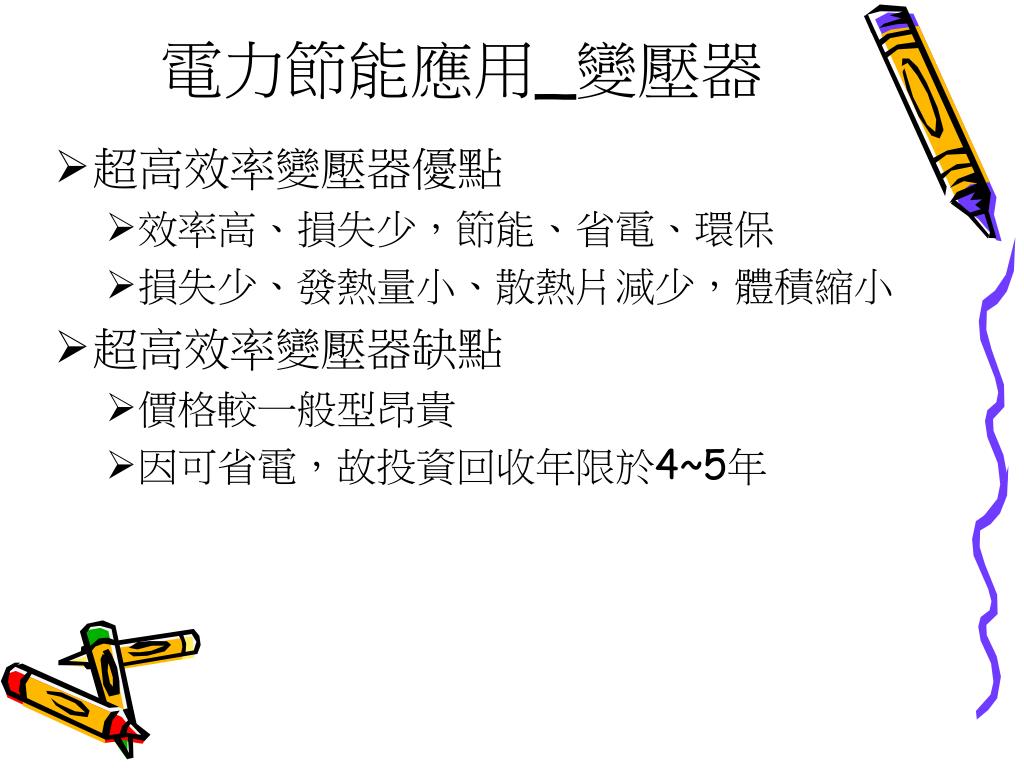

  11. 電力節能應用_變壓器 • 超高效率變壓器優點 • 效率高、損失少，節能、省電、環保 • 損失少、發熱量小、散熱片減少，體積縮小 • 超高效率變壓器缺點 • 價格較一般型昂貴 • 因可省電，故投資回收年限於4~5年

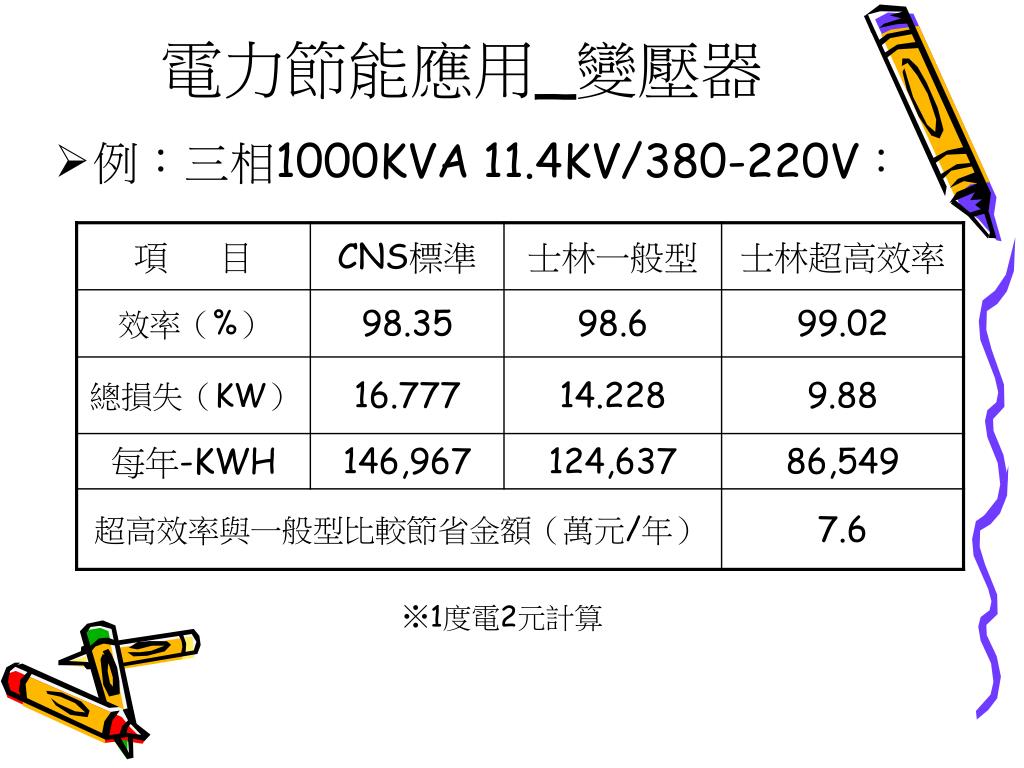

  12. 電力節能應用_變壓器 • 例：三相1000KVA 11.4KV/380-220V： ※1度電2元計算

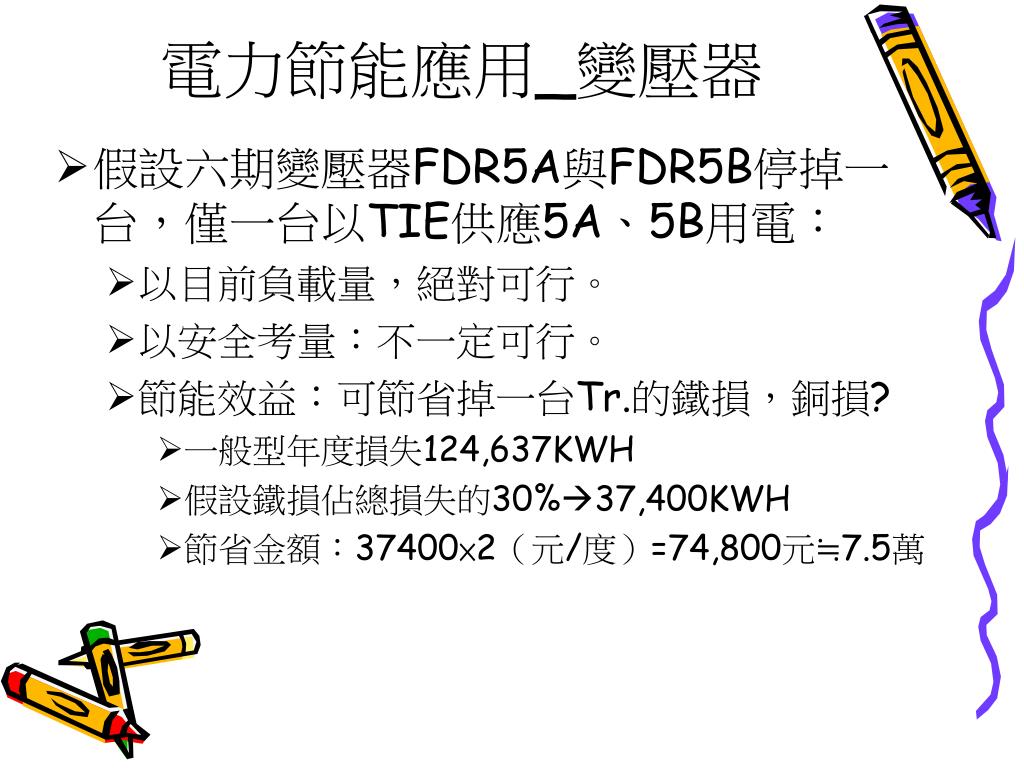

  13. 電力節能應用_變壓器 • 假設六期變壓器FDR5A與FDR5B停掉一台，僅一台以TIE供應5A、5B用電： • 以目前負載量，絕對可行。 • 以安全考量：不一定可行。 • 節能效益：可節省掉一台Tr.的鐵損，銅損? • 一般型年度損失124,637KWH • 假設鐵損佔總損失的30%37,400KWH • 節省金額：37400×2（元/度）=74,800元≒7.5萬

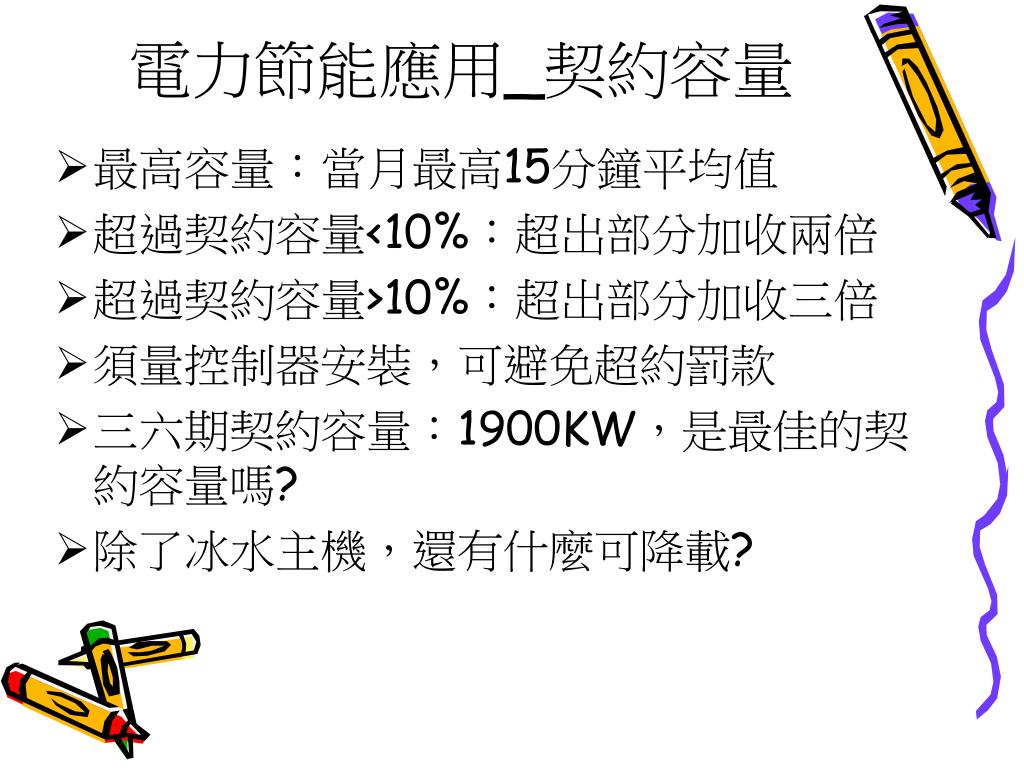

  14. 電力節能應用_契約容量 • 最高容量：當月最高15分鐘平均值 • 超過契約容量<10%：超出部分加收兩倍 • 超過契約容量>10%：超出部分加收三倍 • 須量控制器安裝，可避免超約罰款 • 三六期契約容量：1900KW，是最佳的契約容量嗎? • 除了冰水主機，還有什麼可降載?

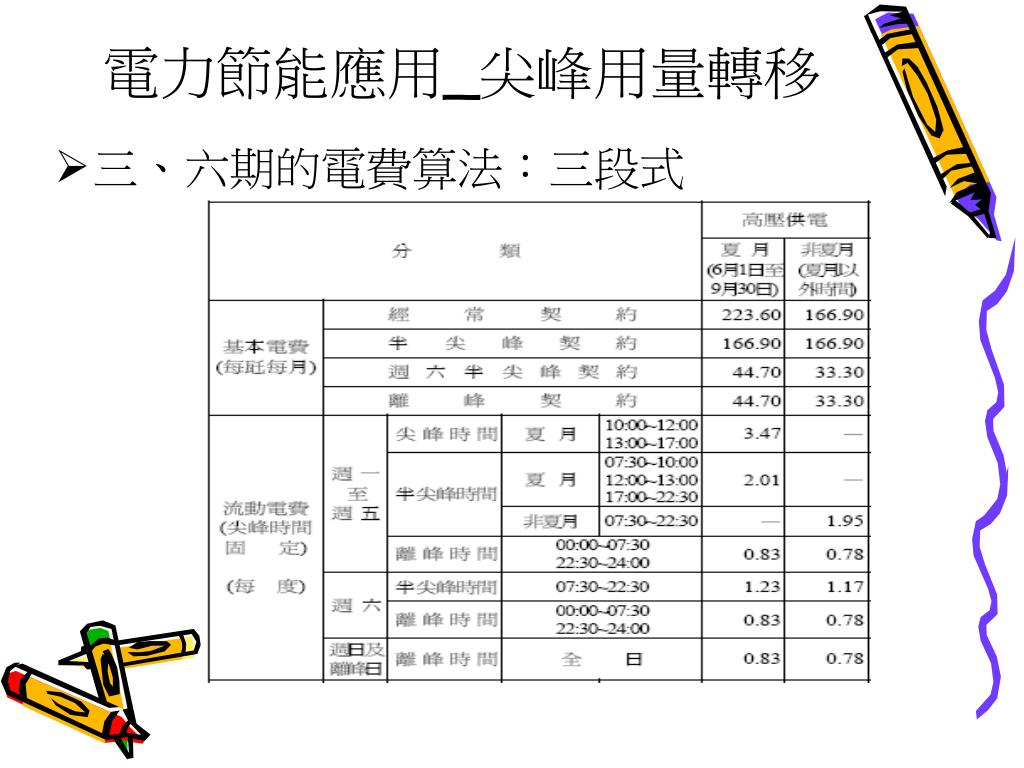

  15. 電力節能應用_尖峰用量轉移 • 三、六期的電費算法：三段式

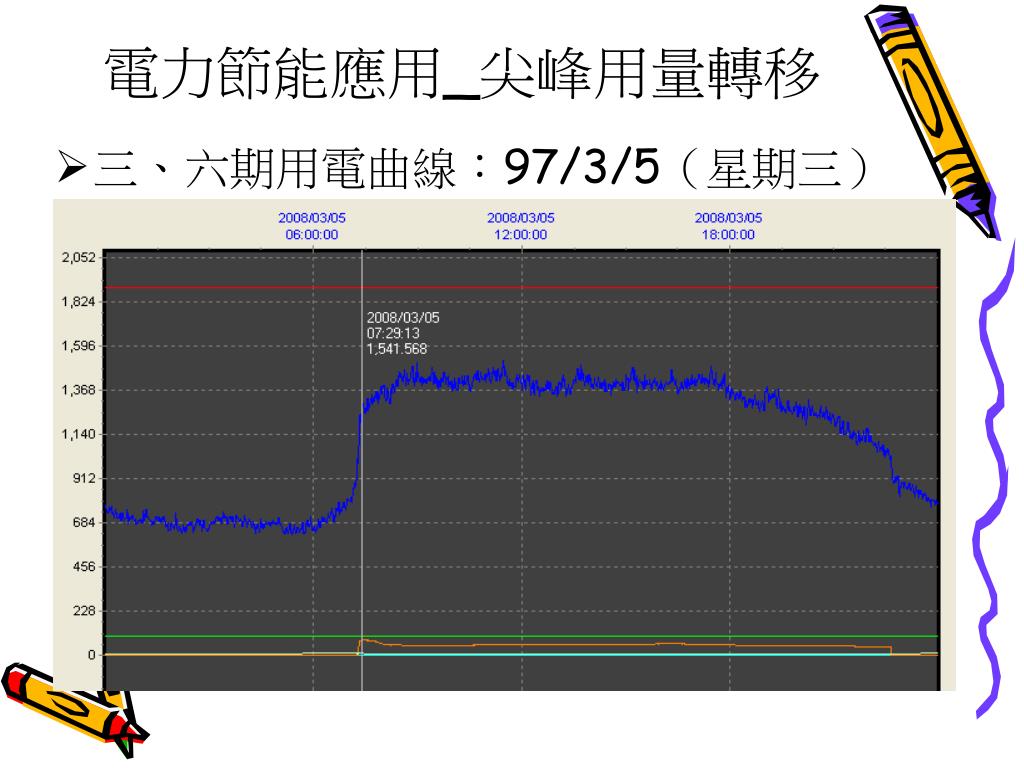

  16. 電力節能應用_尖峰用量轉移 • 三、六期用電曲線：97/3/5（星期三）

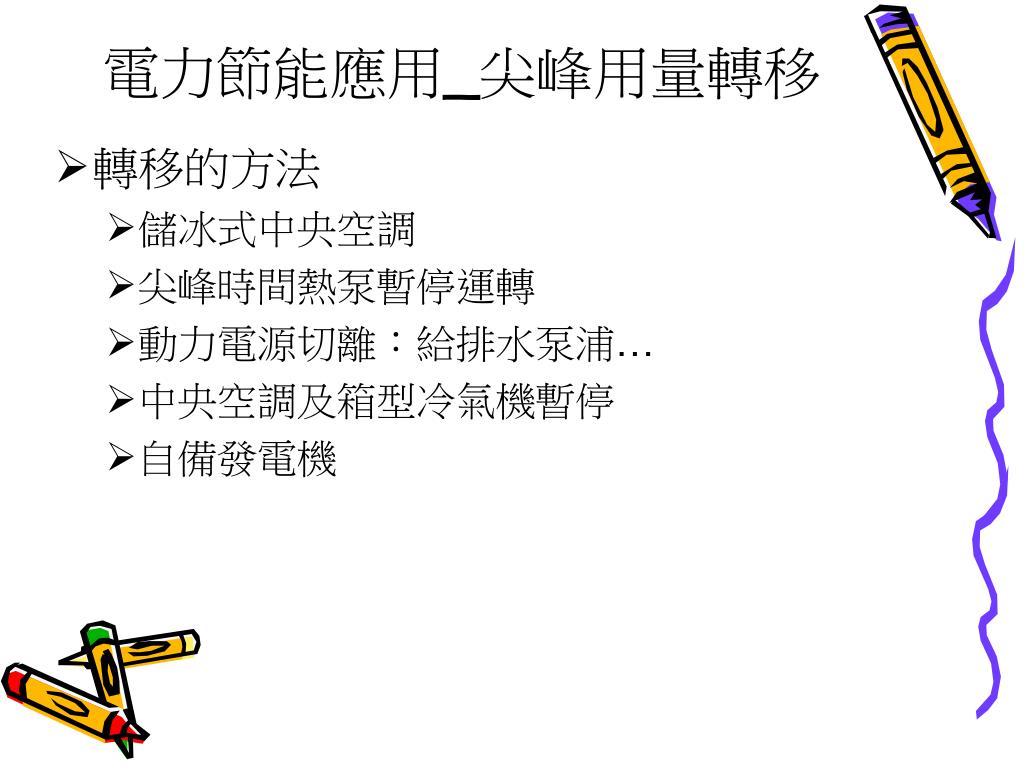

  17. 電力節能應用_尖峰用量轉移 • 轉移的方法 • 儲冰式中央空調 • 尖峰時間熱泵暫停運轉 • 動力電源切離：給排水泵浦… • 中央空調及箱型冷氣機暫停 • 自備發電機

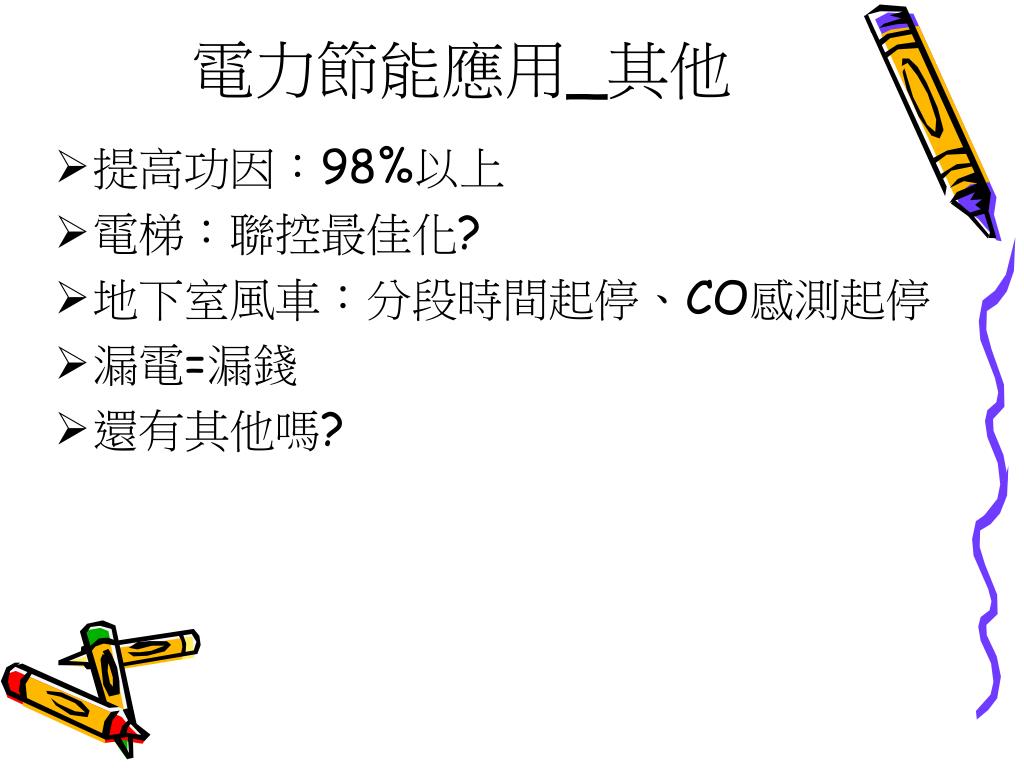

  18. 電力節能應用_其他 • 提高功因：98%以上 • 電梯：聯控最佳化? • 地下室風車：分段時間起停、CO感測起停 • 漏電=漏錢 • 還有其他嗎?

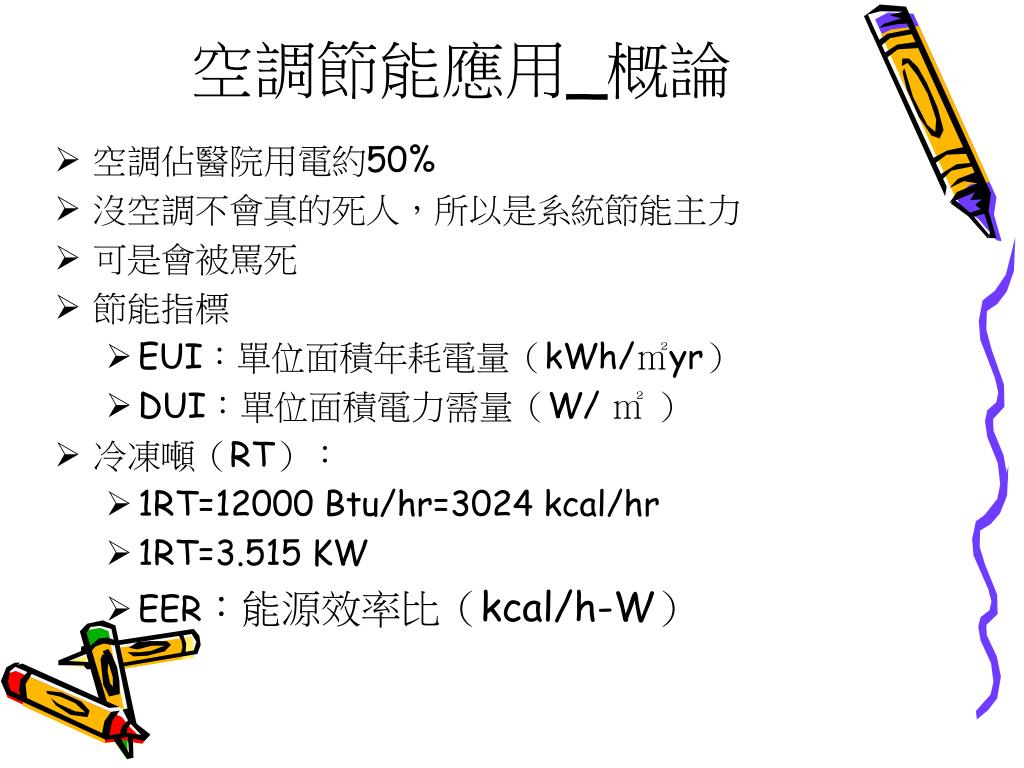

  19. 空調節能應用_概論 • 空調佔醫院用電約50% • 沒空調不會真的死人，所以是系統節能主力 • 可是會被罵死 • 節能指標 • EUI：單位面積年耗電量（kWh/㎡yr） • DUI：單位面積電力需量（W/ ㎡） • 冷凍噸（RT）： • 1RT=12000 Btu/hr=3024 kcal/hr • 1RT=3.515 KW • EER：能源效率比（kcal/h-W）

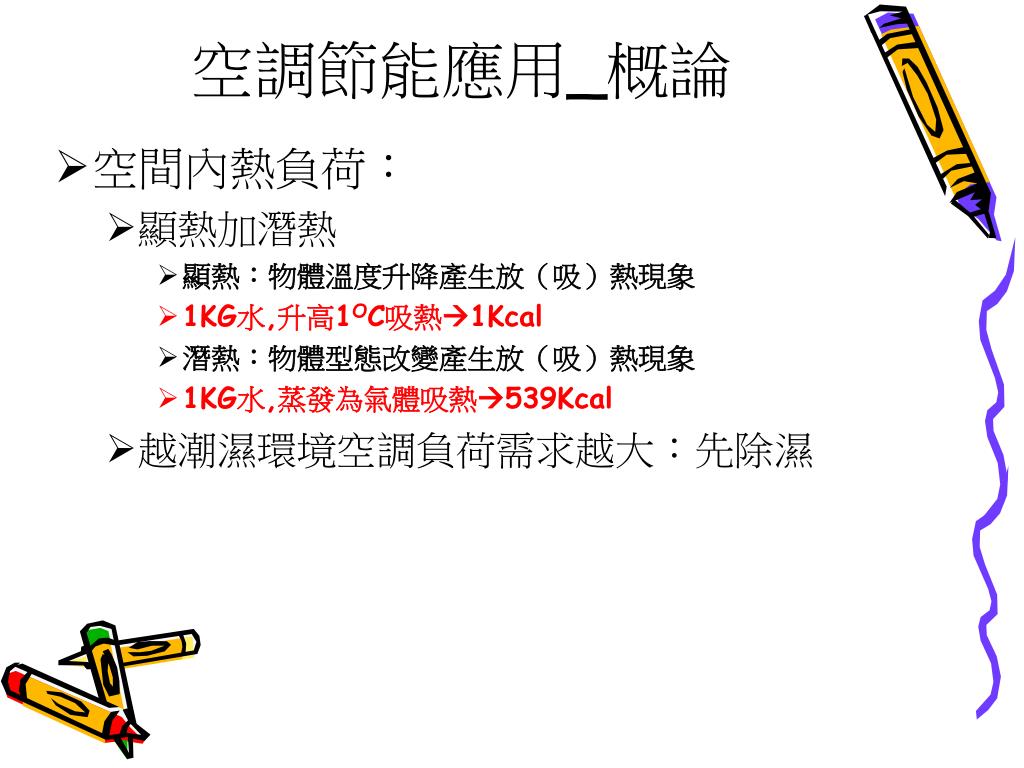

  20. 空調節能應用_概論 • 空間內熱負荷： • 顯熱加潛熱 • 顯熱：物體溫度升降產生放（吸）熱現象 • 1KG水,升高1OC吸熱1Kcal • 潛熱：物體型態改變產生放（吸）熱現象 • 1KG水,蒸發為氣體吸熱539Kcal • 越潮濕環境空調負荷需求越大：先除濕

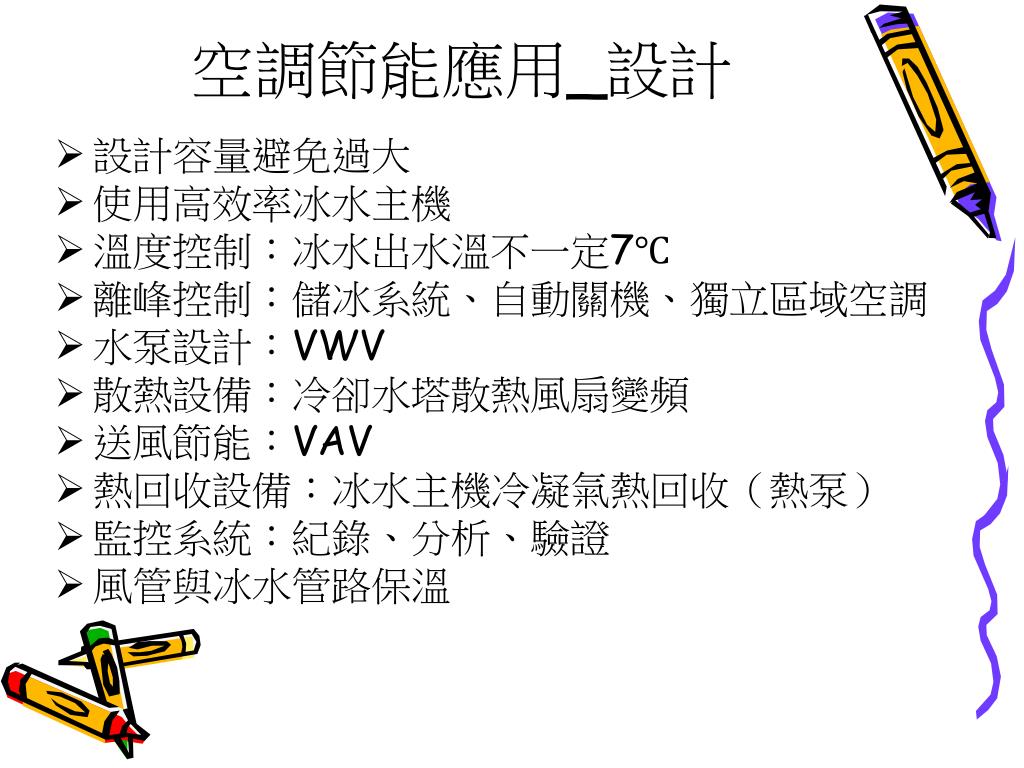

  21. 空調節能應用_設計 • 設計容量避免過大 • 使用高效率冰水主機 • 溫度控制：冰水出水溫不一定7℃ • 離峰控制：儲冰系統、自動關機、獨立區域空調 • 水泵設計：VWV • 散熱設備：冷卻水塔散熱風扇變頻 • 送風節能：VAV • 熱回收設備：冰水主機冷凝氣熱回收（熱泵） • 監控系統：紀錄、分析、驗證 • 風管與冰水管路保溫

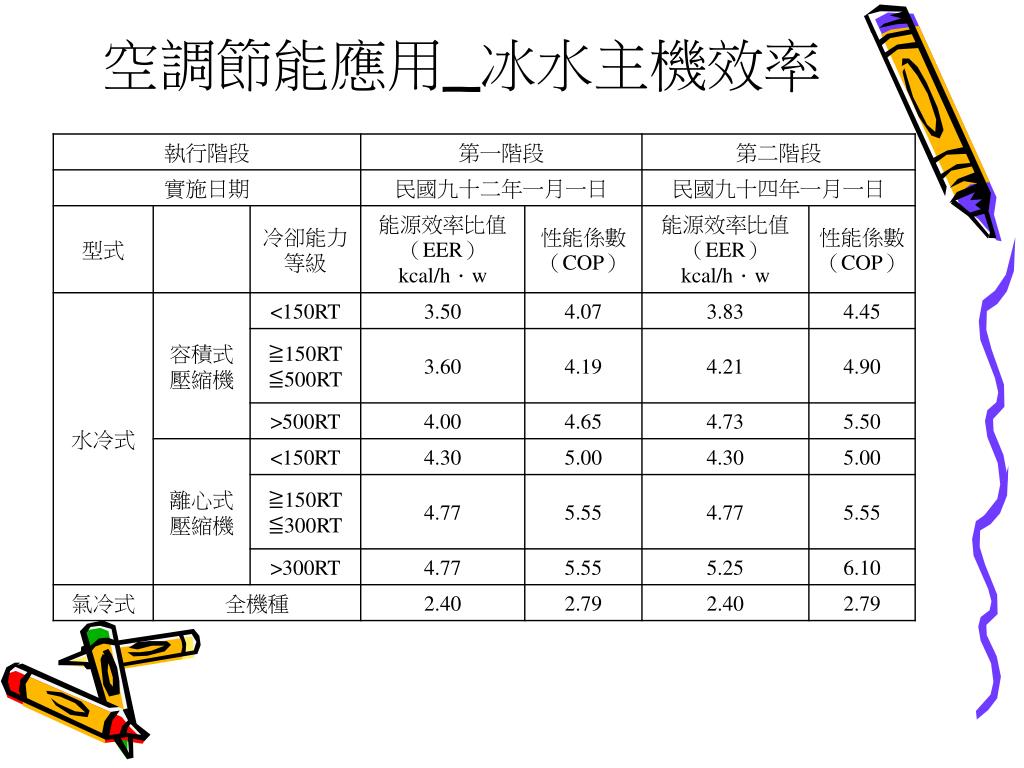

  22. 空調節能應用_冰水主機效率

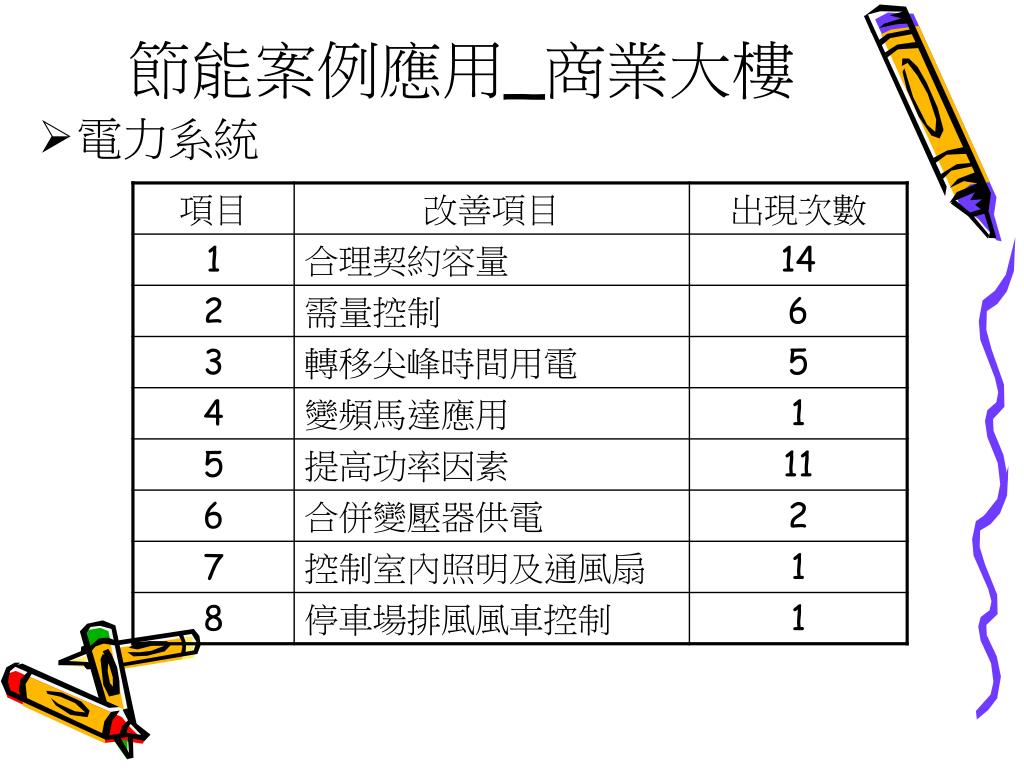

  23. 節能案例應用_商業大樓 • 電力系統

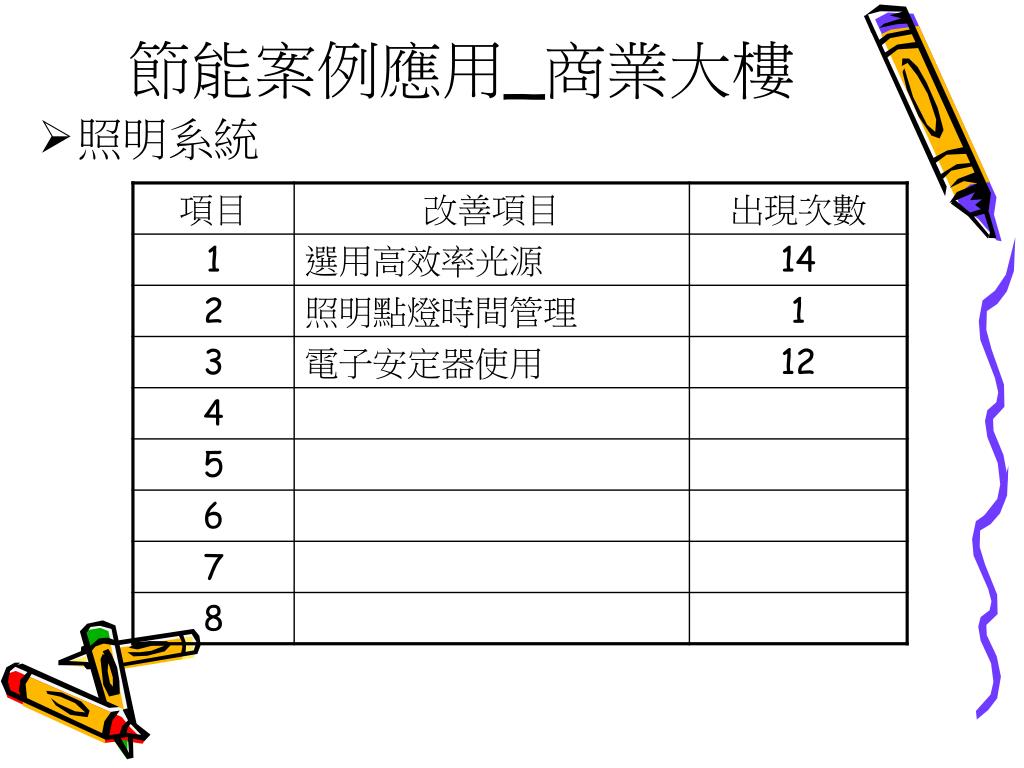

  24. 節能案例應用_商業大樓 • 照明系統

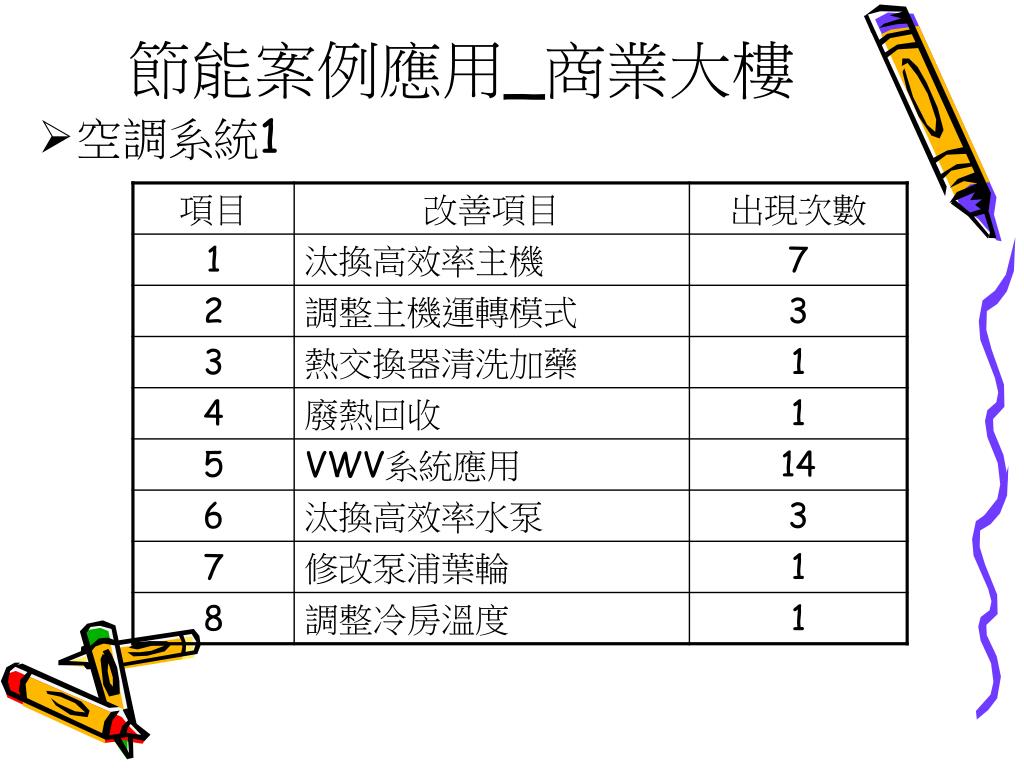

  25. 節能案例應用_商業大樓 • 空調系統1

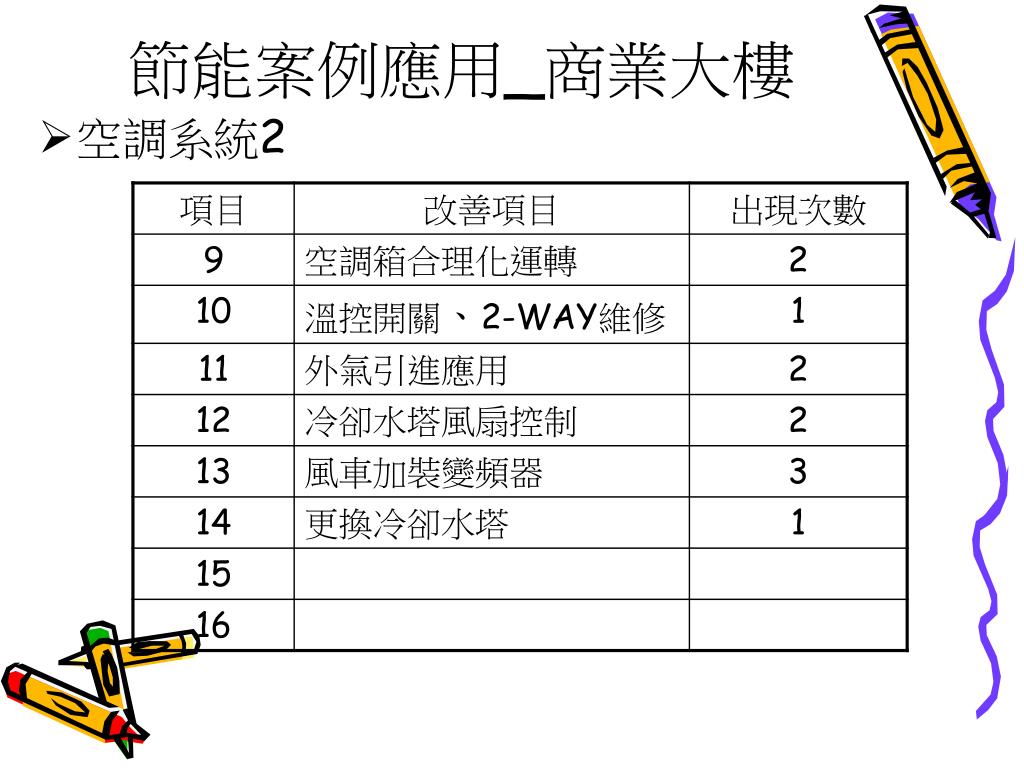

  26. 節能案例應用_商業大樓 • 空調系統2

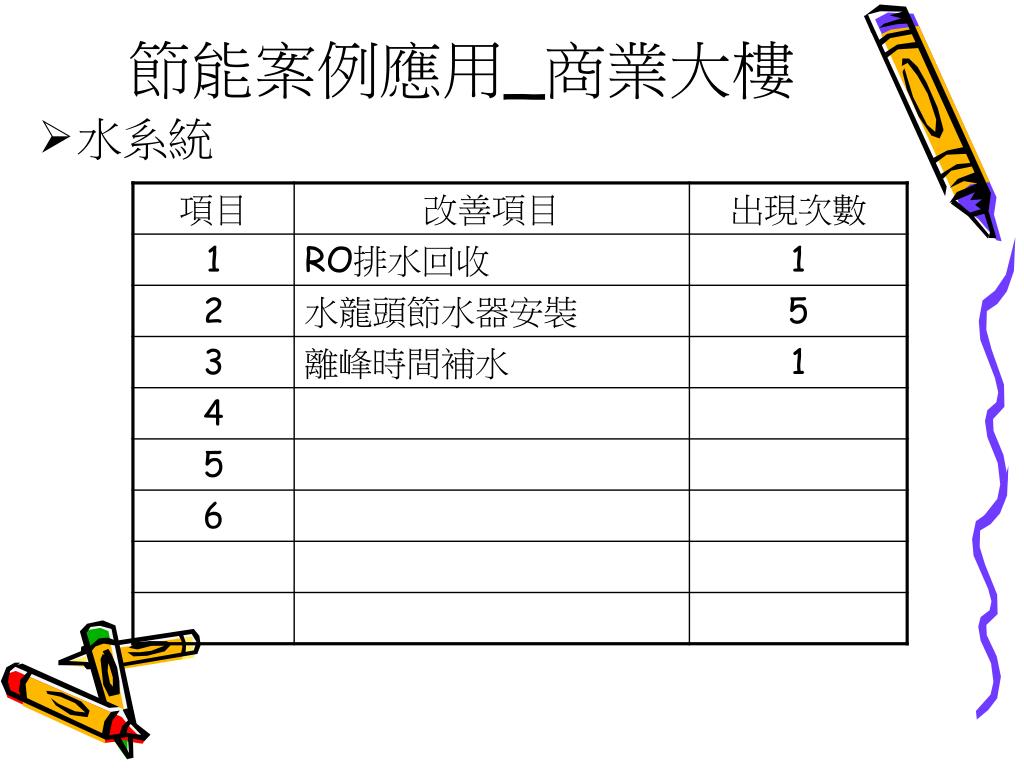

  27. 節能案例應用_商業大樓 • 水系統
