  1. מערכות מתח נמוך מאוד בבניינים רבי קומות

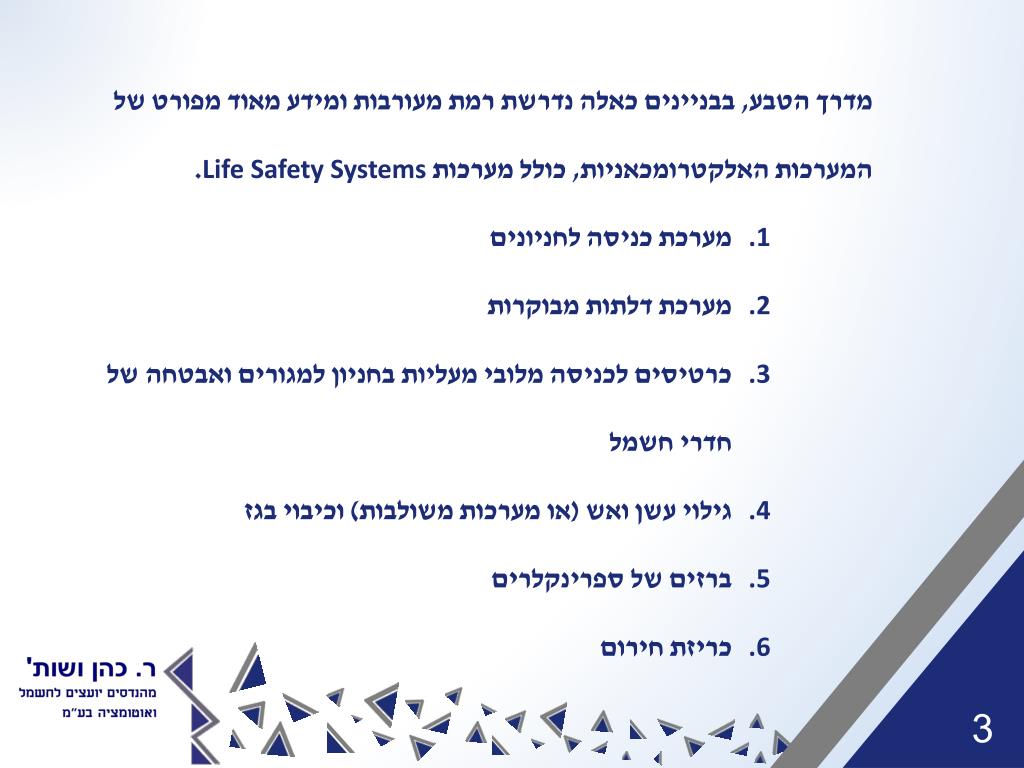

  2. מדרך הטבע, בבניינים כאלה נדרשת רמת מעורבות ומידע מאוד מפורט של המערכות האלקטרומכאניות, כולל מערכות Life Safety Systems. • מערכת כניסה לחניונים • מערכת דלתות מבוקרות • כרטיסים לכניסה מלובי מעליות בחניון למגורים ואבטחה שלחדרי חשמל • גילוי עשן ואש (או מערכות משולבות) וכיבוי בגז • ברזים של ספרינקלרים • כריזת חירום

  3. CCTV לשטחים ציבוריים אינטרקום, כולל אינטרקום טלוויזיוני למגורים מצלמות – בכניסה לכל יח"ד חסכון באנרגיה מצב מעליות ותקלות משאבות מים אספקת וספרינקלרים אוורור חניונים נפוח חדרי מדרגות

  4. מערכות גילוי אש ועשן

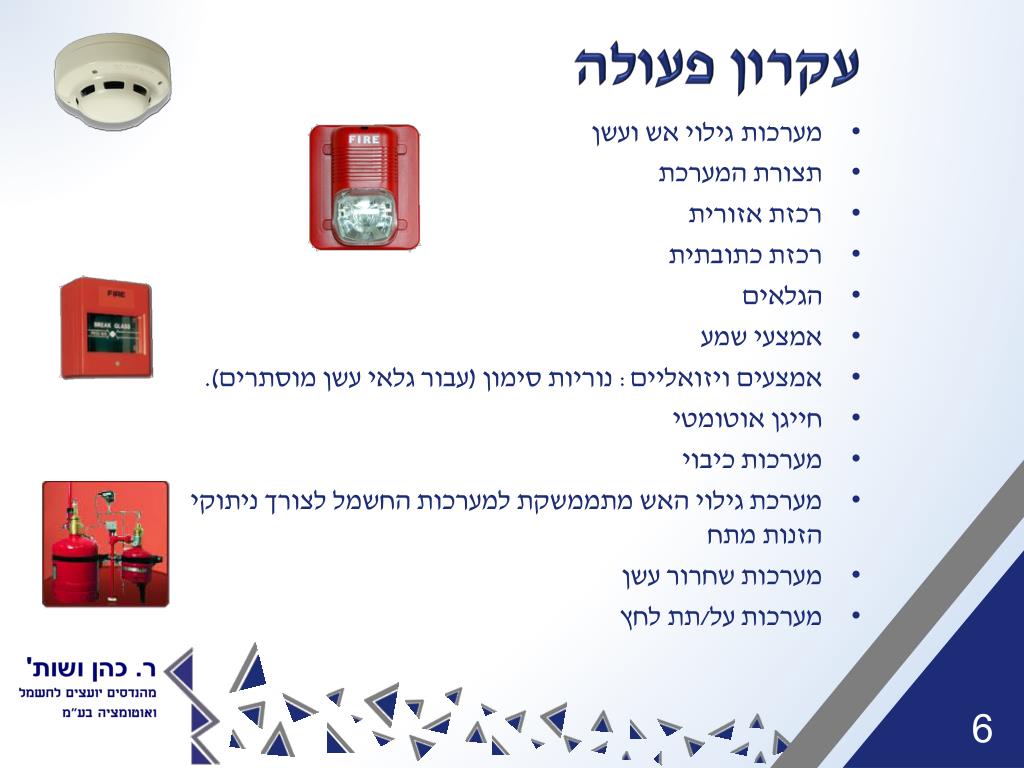

  5. עקרון פעולה • מערכותגילוי אש ועשן • תצורת המערכת • רכזת אזורית • רכזת כתובתית • הגלאים • אמצעי שמע • אמצעים ויזואליים: נוריות סימון (עבור גלאי עשן מוסתרים). • חייגן אוטומטי • מערכות כיבוי • מערכת גילוי האש מתממשקת למערכות החשמל לצורך ניתוקי הזנות מתח • מערכות שחרור עשן • מערכות על/תת לחץ

  6. שרטוט עקרוני למערכת גילוי אש

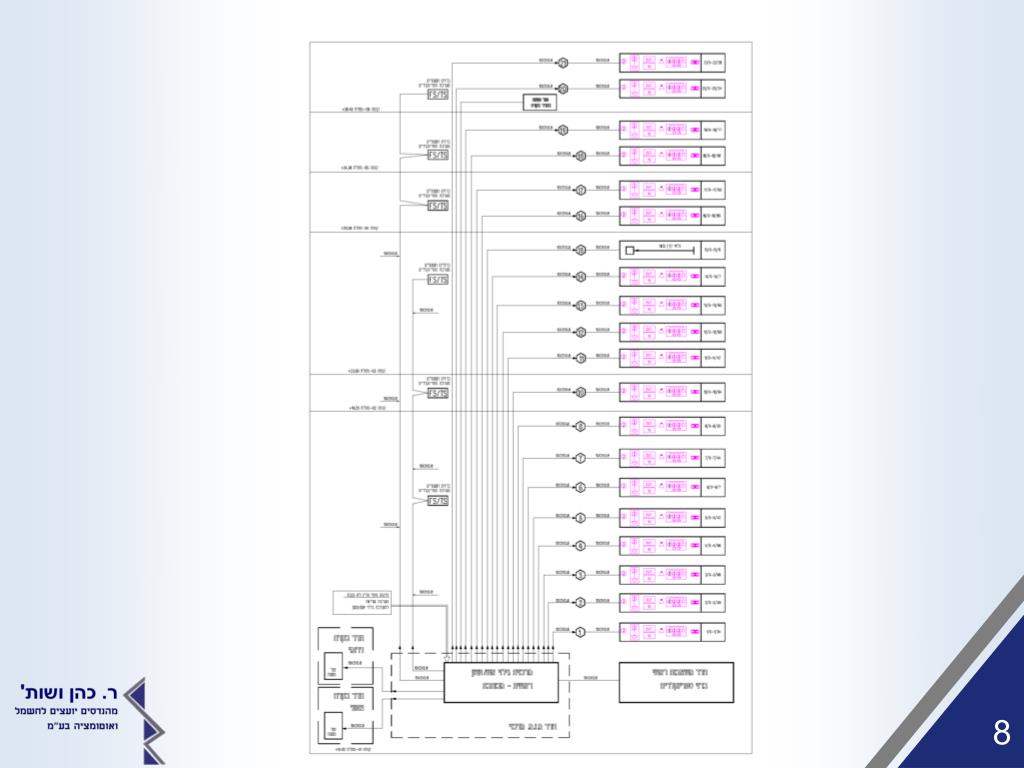

  7. 8

  8. מערכת בקרת כניסה לרכביםAutomatic Vehicle Identification

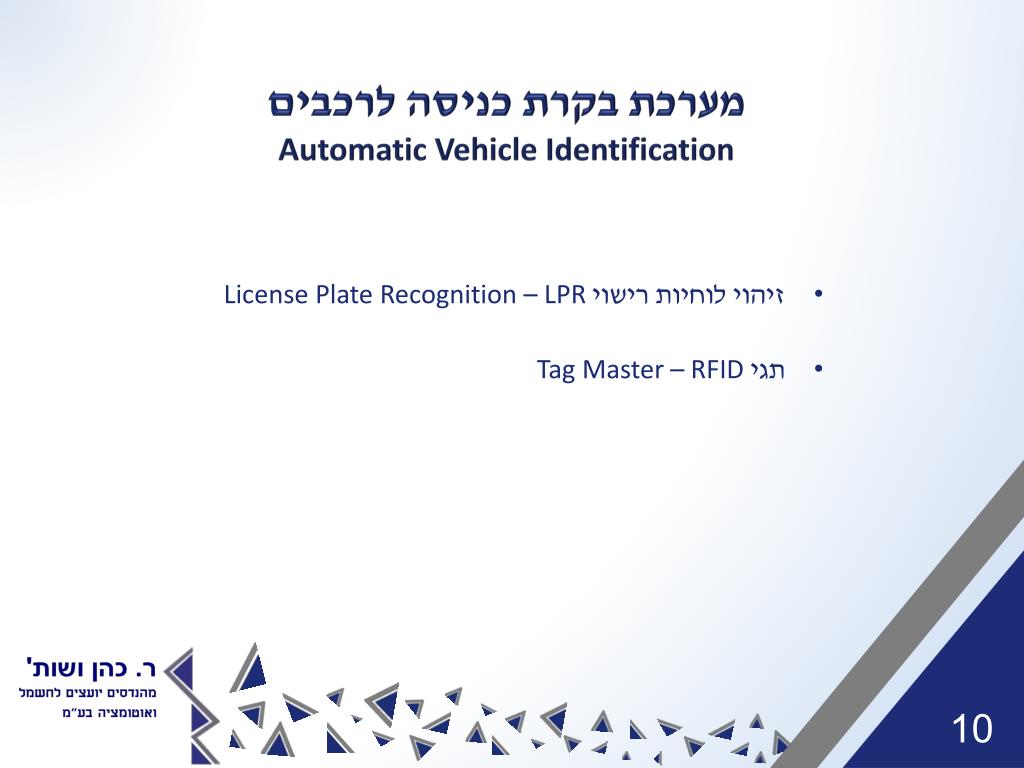

  9. מערכת בקרת כניסה לרכביםAutomatic Vehicle Identification • זיהוי לוחיות רישוי LPR – License Plate Recognition • תגי RFID – Tag Master

  10. מצלמת נתיב ומערכת הניהול Identifies plate numbers

  11. קונפיגורצית מערכת LPR Local Server Audio IP Parking Controller Parking client POF LPR

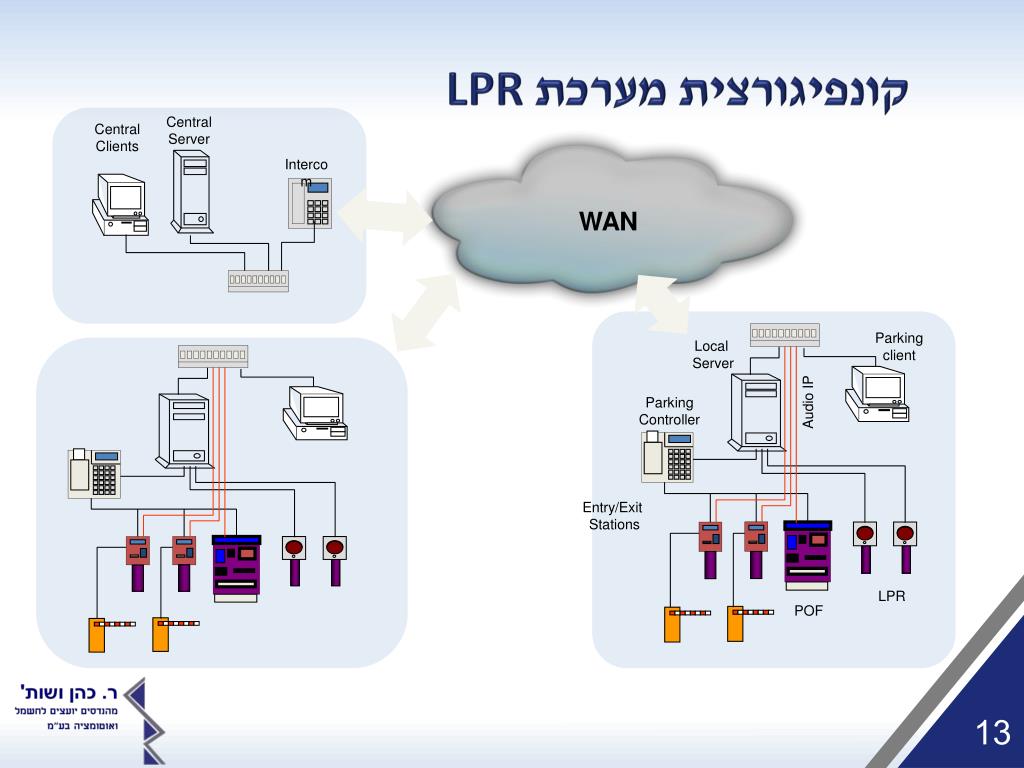

  12. קונפיגורצית מערכת LPR Central Server Central Clients Intercom WAN Parking client Local Server Audio IP Parking Controllerer Entry/Exit Stations LPR POF

  13. ארכיטקטורה של תג משדר

  14. רכיבי מערכת תג משדר • תג משדר המותקן ברכב • מיקום אנטנה ברכב • אנטנה משדרת המותקנת בנתיב הכניסה • זרוע להתקנת האנטנה

  15. מערכות ניהול חניונים

  16. מערכת זיהוי מקום פנוי בחניון

  17. מערכת אינטרקום משולב טמ"ס משלבת בתוכה מערכת וידאו, מצלמות, אודיו, מערכת אזעקה, גילוי אש ביתי, גלאי גז, מערכת מצוקה. המערכת מאפשרת בחיבור עד 3,100 דירות, דלתות ועמדות שומר. ניתן לשלב מספר רב של מגורים.

  18. קונפיגורצית מערכת כללית

  19. עמדת שומר – מפרט • עמדת שומר/דלפק מספקת אינפורמציה בזמן אמת על הדלתות, השערים, יחידות ציבוריות, ספא, חדרי כושר ובריכה. • ניתן לצלם את האורח המתקשר מהדלתות • מקבלת קריאת מצוקה • כוללת זכרון של 30 קריאות

  20. מערכת בקרת חדרים וחיסכון באנרגיה

  21. מערכת בקרת חדר המקושרת למחשב הראשי. מערכות בקרת חדרים המאפשרות חסכון משמעותיבאנרגיה נתונים המגיעים אל המערכת מגלאי נפח וממתגיםזעירים (מיקרו-סוויטש) בדלת הכניסה ובחלונות החדר, מאפשרים לה לקבוע האם החדר מאויש או ריק מאדם. מערכת בקרת חדרים וחסכון באנרגיה

  22. שרטוט עקרוני לבקרת חדרים 5 mm 21 mm 5 mm 21 mm 5 mm 21 mm 21 mm 21 mm 5 mm 5 mm 21 mm 5 mm Fan-Coil 3 Speeds, valve, heating element Lights 4 Lights 3 Lights 2 Lights 1 Do Not Disturb Please Make Room Room Panel 1 Room Panel 2 Room Panel 8 Lights 4 IR Sensor Lights 3 Temp. Sensor Lights 2 Micro-Switches Door & Window Lights 1 Mini-Bar Safe Do Not Disturb Controller Optional Please Make Room Room Panel 1 Room Panel 2 To Next Controller To Next Controller Hotel’s Property Management System (PMS) Main Comp.

  23. מערכות כריזה בחירום

  24. מערכת כריזה • מערכת כוללת כריזה של הודעות או מוסיקה ברמקולים בשטחים הציבוריים • מערכת כריזה משמשת בעיקר להודעות • מערכת כריזה מאפשר כריזה לאזורים שונים • למערכת בדיקת קווים המגברים, ערבל צליל, מטען דיגיטליופאנל AC/DC.

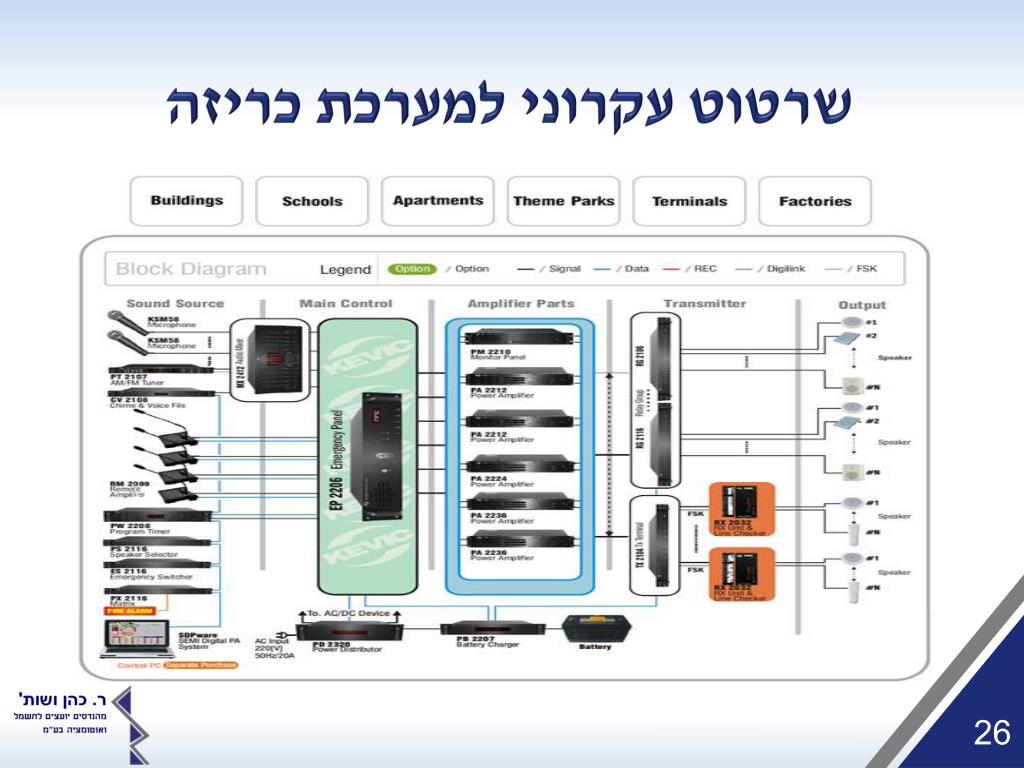

  25. שרטוט עקרוני למערכת כריזה

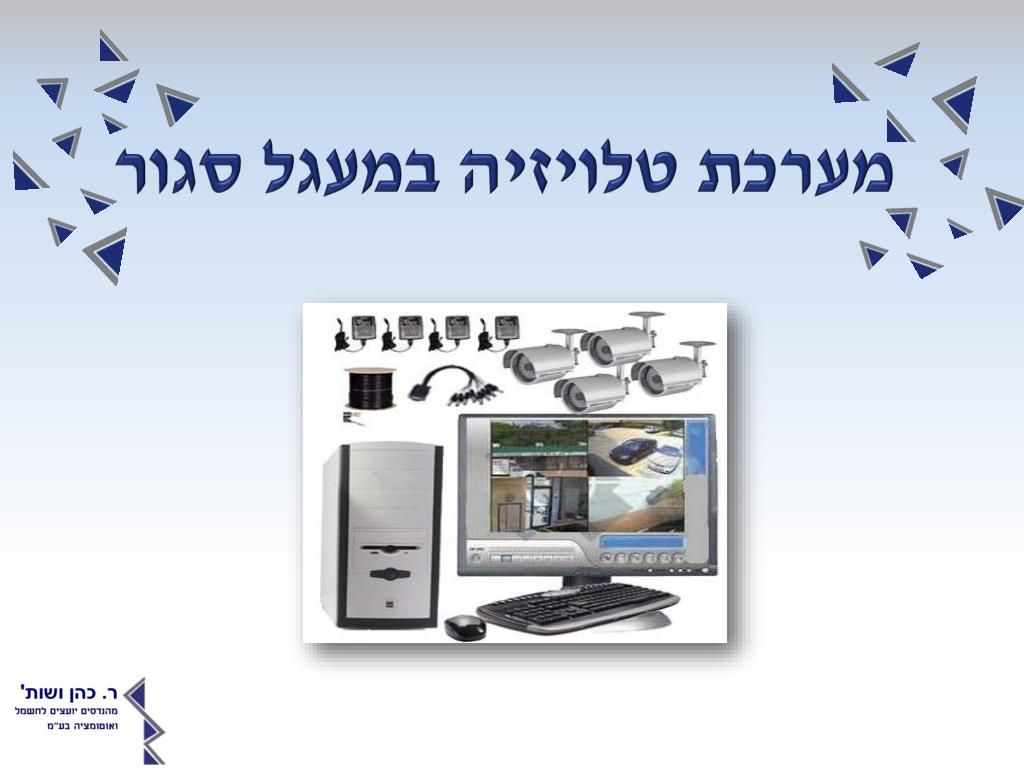

  26. מערכת טלויזיה במעגל סגור

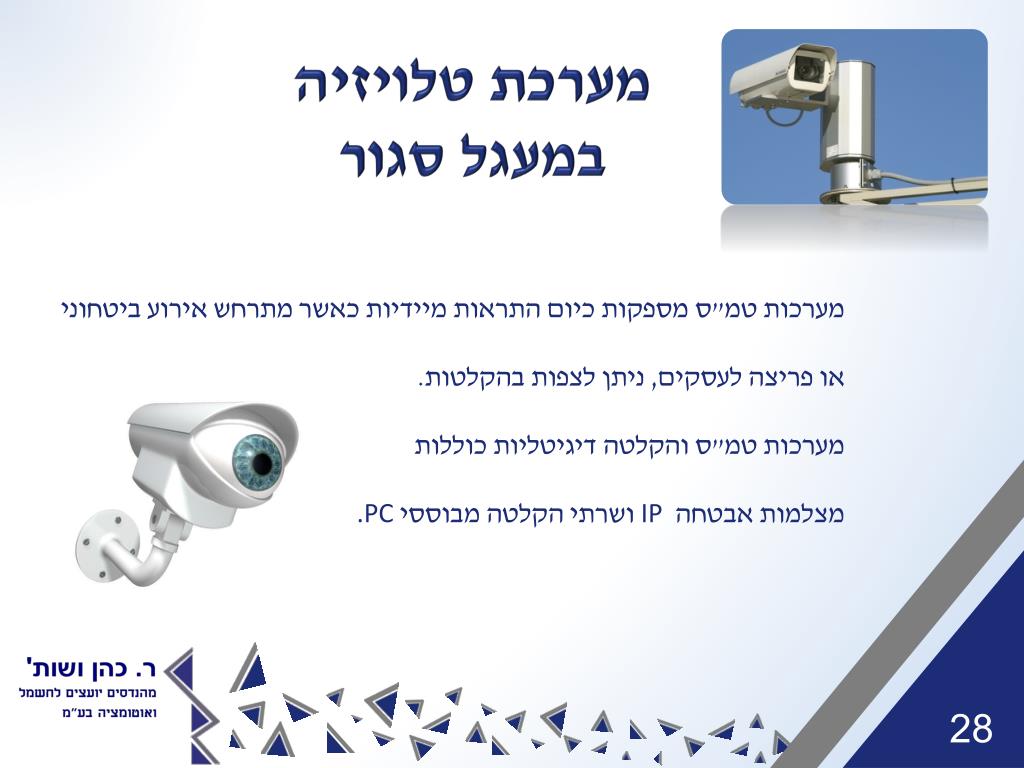

  27. מערכות טמ"ס מספקות כיום התראות מיידיות כאשר מתרחש אירוע ביטחוני או פריצה לעסקים, ניתן לצפות בהקלטות.מערכות טמ"ס והקלטה דיגיטליות כוללותמצלמות אבטחה IP ושרתי הקלטה מבוססי .PC מערכת טלויזיה במעגל סגור

  28. שרטוט עקרוני לטמ"ס

  29. מערכת בקרת מבנה

  30. מערכת בקרת מבנה Building Management • המערכת מיועדת לנהל ולדווח על כל המערכות האלקטרומכאניות שבמבנה. • המערכת מנהלת את התאורה באזורים הציבוריים. • המערכת מקבלת דווח על תקינות ו/או תקלות במערכות אספקת המים, מערכת כיבוי אש, מפוחים לאוורור, תקלות במעליות, משאבות מים טבולות, תקלות במערכת הגנרטור וההזנות החיוניות והבלתי חיוניות. • המערכת תציג כל תקלה ו/או גילוי אש במסך מתפרץ כולל מקום הגלאי על גבי תכנית הקומה. • תקלות במערכת כריזת חירום. • דיווח על תקינות מפסיקי זרימה וברזים – תקולים.

  31. מערכת בקרת המבנה של המערכות האלקטרו-מכניות בבניין. מאפשרת חיסכון באנרגיה מאפשרת שליטה על מערכות חיוניות קיים מגוון רחב של בקרים, ליישומים שונים מערכת בקרת מבנה Building Management

  32. שרטוט עקרוני לבקרת מבנה

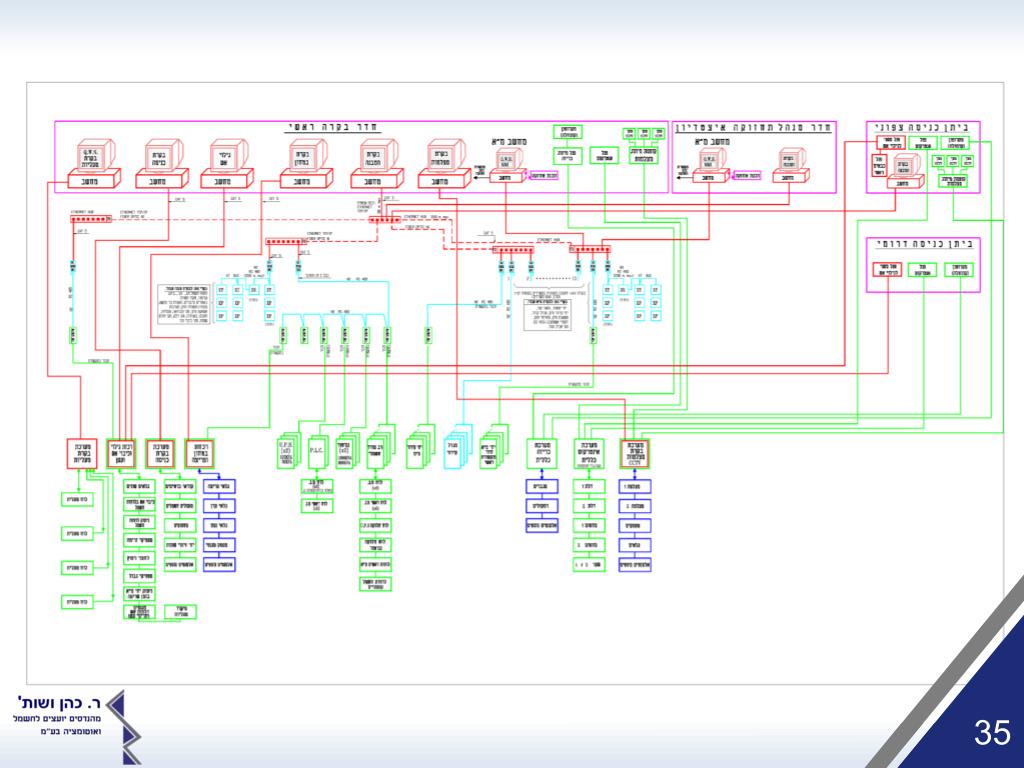

  33. 35

  34. תודה רבה ולהתראות!
