Capítulo 11. 1. As Ondas e a Luz. A Óptica. Parte da Física que trata da Luz e dos fenômenos luminosos. Capítulo 11. 2. As Ondas e a Luz. Luz uma onda eletromagnética. Luz:.
E N D

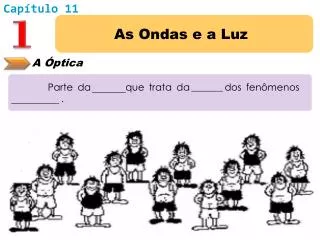

Capítulo 11 1 As Ondas e a Luz A Óptica Parte da Física que trata da Luz e dos fenômenos luminosos.
Capítulo 11 2 As Ondas e a Luz Luz uma onda eletromagnética Luz: É a energia radiante (luminosa) capaz de sensibilizar os olhos, ou seja, qualquer radiação eletromagnética cuja frequência se situe entre o infravermelho e o ultravioleta.
Capítulo 11 3 As Ondas e a Luz Fenômenos Ondulatórios Absorção da Luz Quando toda ou parte da radiação eletromagnética é absorvida pelo meio material, transformando a energia luminosa em outras formas de energia, como química, elétrica ou calor.
Capítulo 11 3 As Ondas e a Luz Fenômenos Ondulatórios Absorção da Luz fotossíntese
Capítulo 11 3 As Ondas e a Luz Fenômenos Ondulatórios Absorção da Luz painel solar
Capítulo 11 3 As Ondas e a Luz Fenômenos Ondulatórios Absorção da Luz ciclo da água
Capítulo 11 3 As Ondas e a Luz Fenômenos Ondulatórios Reflexão da Luz Quando a radiação, após incidir na superfície de separação entre dois meios de características diferentes, retorna ao meio de origem.
Capítulo 11 3 As Ondas e a Luz Fenômenos Ondulatórios Reflexão da Luz espelho plano
Capítulo 11 3 As Ondas e a Luz Fenômenos Ondulatórios Reflexão da Luz espelho plano
Capítulo 11 3 As Ondas e a Luz Fenômenos Ondulatórios Reflexão da Luz Espelho d’água
Capítulo 11 3 As Ondas e a Luz Fenômenos Ondulatórios Refração da Luz É a passagem da luz de um meio para outro com características diferentes.
Capítulo 11 5 As Ondas e a Luz A velocidade da Luz (c) • A velocidade da Luz (c): • 300.000 km/s no vácuo; • É constante em cada meio. • Ano luz: distância que a luz percorre em um ano • com a velocidade de 300.000 km/s.
Capítulo 11 5 As Ondas e a Luz As Ondas e a Luz A velocidade da Luz (c) • A velocidade da Luz (c): • 300.000 km/s no vácuo; • É constante em cada meio. • Ano luz: distância que a luz percorre em um ano • com a velocidade de 300.000 km/s.
Capítulo 11 6 As Ondas e a Luz As Ondas e a Luz O olho humano • o olho não enxerga os objetos sendo apenas um • receptor da luz. • as imagens são projetadas na retina e são • invertidas em relação ao objeto. • o cristalino funciona como uma lente.
Capítulo 11 8 As Ondas e a Luz Cores É a decomposição da luz policromática ao sofrer refração.
Capítulo 11 8 As Ondas e a Luz Cores
Capítulo 11 8 As Ondas e a Luz Cores É a decomposição da luz policromática ao sofrer refração. vermelho alaranjada amarela verde azul anil Luz branca violeta
Capítulo 11 8 As Ondas e a Luz Instrumentos Ópticos Cores arco-íris
Capítulo 12 1 Instrumentos Ópticos Leis da Reflexão Quando a radiação, após incidir na superfície de separação entre dois meios de características diferentes, retorna ao meio de origem.
Capítulo 12 1 Instrumentos Ópticos Leis da Reflexão SUPERFICIE DE SEPARAÇÃO (S) PONTO DE INCIDENCIA (I) S I ÂNGULO DE REFLEXÃO (r) A MEIO A B MEIO B ÂNGULO DE INCIDENCIA (i) r RAIO REFLETIDO (RR) i RR RAIO INCIDENTE (RI) RETA NORMAL (N) RI N
Capítulo 12 1 Instrumentos Ópticos Leis da Reflexão 1a LEI: , e são RI RR e N são coplanares. S I 2a LEI: A = i = r B r i RR RI N
Capítulo 12 2 Instrumentos Ópticos Espelho plano Denomina-se ESPELHO PLANO toda superfície plana polida e com alto poder refletor.
Capítulo 12 2 Instrumentos Ópticos Espelho plano Espelho plano – formação das imagens REPRESENTAÇÃO GRÁFICA Denomina-se ESPELHO PLANO toda superfície plana polida e com alto poder refletor.
Capítulo 12 2 Instrumentos Ópticos Espelho plano – formação das imagens No ESPELHO PLANO a imagem é formada pelo cruzamento do prolongamento dos raios refletidos. • CARACTERÍSTICAS DA IMAGEM: • Virtual; • Imagem e objeto são simétricos em relação ao espelho; • Imagem e objeto possuem o mesmo tamanho.
Capítulo 12 2 Instrumentos Ópticos Espelho plano – formação das imagens • Virtual; • Imagem e objeto são simétricos em relação ao espelho; • Imagem e objeto possuem o mesmo tamanho.
Capítulo 12 2 Instrumentos Ópticos Espelho esférico Denomina-se ESPELHO ESFÉRICO toda superfície refletora com forma de calota esférica.
Capítulo 12 2 Instrumentos Ópticos Espelho esférico REPRESENTAÇÃO GRÁFICA côncavo Espelho
Capítulo 12 2 Instrumentos Ópticos Espelho esférico REPRESENTAÇÃO GRÁFICA côncavo Espelho
Capítulo 12 2 Instrumentos Ópticos Espelho esférico REPRESENTAÇÃO GRÁFICA convexo Espelho
Capítulo 12 2 Instrumentos Ópticos Espelho esférico Espelho esférico – características das imagens REPRESENTAÇÃO GRÁFICA convexo Espelho
Capítulo 12 2 Instrumentos Ópticos Espelho esférico – características das imagens Espelho convexo • CARACTERÍSTICAS • DA • IMAGEM: • Virtual; • Imagem é sempre menor do que objeto. • Direita.
Capítulo 12 2 Instrumentos Ópticos Espelho esférico – características das imagens Espelho côncavo exemplos de imagens CARACTERÍSTICAS DA IMAGEM Dependendo da posição do objeto em relação ao espelho a imagem poderá ser: • Virtual ou real; • Menor, igual ou maior que o tamanho do objeto. • Direita ou invertida em relação ao objeto.
Capítulo 12 2 Instrumentos Ópticos Espelho esférico – características das imagens Espelho côncavo exemplos de imagens
Capítulo 12 3 Instrumentos Ópticos Câmera fotográfica
Capítulo 12 3 Instrumentos Ópticos Microscópio óptico composto
Capítulo 12 3 Instrumentos Ópticos Luneta astronômica e telescópio de reflexão Luneta astronômica
Capítulo 12 3 Instrumentos Ópticos Luneta astronômica e telescópio de reflexão Luneta astronômica Telescópio de reflexão
Capítulo 9 1 Temperatura e Calor Termologia
Capítulo 9 1 Temperatura e Calor Termologia Parte da Física que estuda a temperatura, o calor e suas manifestações na natureza.
Capítulo 9 2 Temperatura e Calor Temperatura É uma grandeza física que mede o estado de agitação das partículas de um corpo, caracterizando o seu estado térmico.
Capítulo 9 3 Temperatura e Calor Calor É a energia térmica em trânsito, entre dois corpos ou sistemas, decorrentes apenas da existência de uma diferença de temperatura entre eles.
Capítulo 9 4 Temperatura e Calor - estudo qualitativo Equilíbrio Térmico I – O calor flui do corpo de maior para o corpo de menor . temperatura temperatura II – Embora dependa da dos corpos, a temperatura final de é a mesma. massa equilíbrio III – Quando a temperatura dos corpos se o fluxo de calor é interrompido e os corpos se encontram em equilíbrio . igualam térmico
Capítulo 9 5 Temperatura e Calor Formas de propagação do calor A propagação do calor efetua-se por três modos diferentes: , e convecção radiação condução
Capítulo 9 5 Temperatura e Calor Formas de propagação do calor RADIAÇÃO É o processo no qual a energia térmica é transferida de uma região para outra do espaço por meio de ondas infravermelho.
Capítulo 9 5 Temperatura e Calor Formas de propagação do calor CONDUÇÃO É o processo no qual a energia térmica é transferida entre partículas por meio de sua agitação térmica.
Capítulo 9 5 Temperatura e Calor Formas de propagação do calor CONVECÇÃO É o processo no qual a energia térmica é transferida entre de uma região para outra por meio da movimentação da matéria.
