监控系统基础知识简介 ■ 科技让生活更安心

监控系统组成-内容目录 一、系统简介二、前端部分三、传输部分四、控制部分

一、系统简介 • 一个完整的监控系统由三部分组成： • 前端部分：完成监控视频的拍摄和采集 • 传输部分：完成信号的传播输送 • 控制部分：完成视频的控制和存储

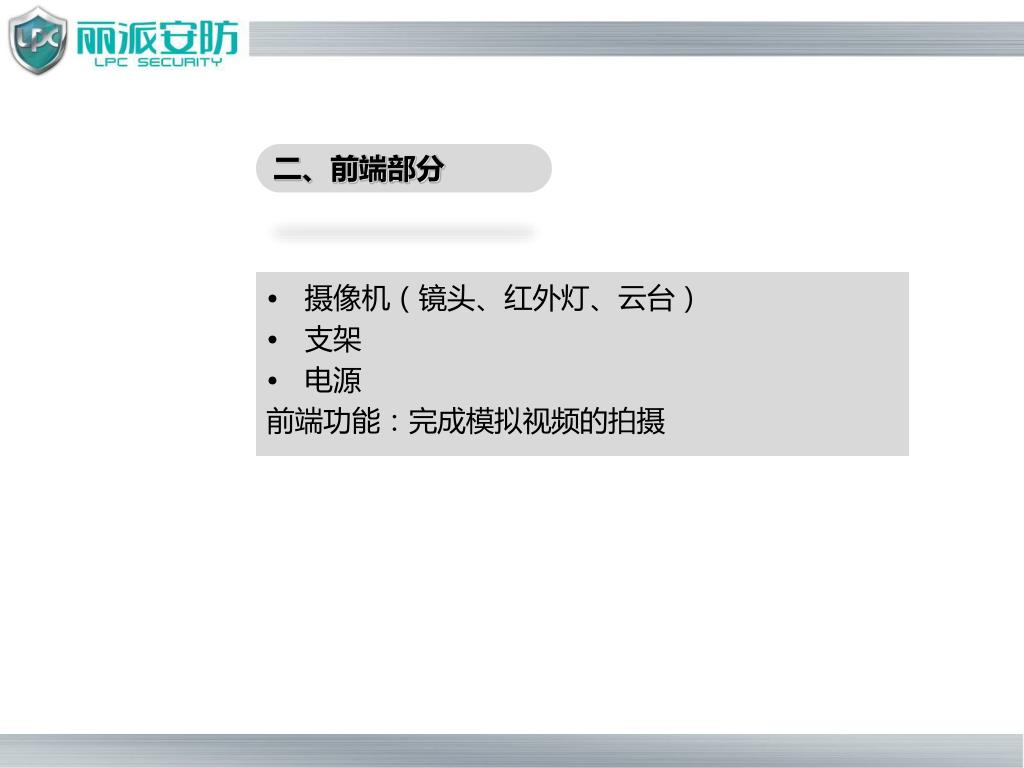

二、前端部分 • 摄像机（镜头、红外灯、云台） • 支架 • 电源前端功能：完成模拟视频的拍摄

三、传输部分 • 视频线、BNC头 • 电源线（电源头） • 网线（双饺线传输器） • 控制线等

四、控制部分 • 硬盘录像机或采集卡 • 显示器或监视器

一、系统简介

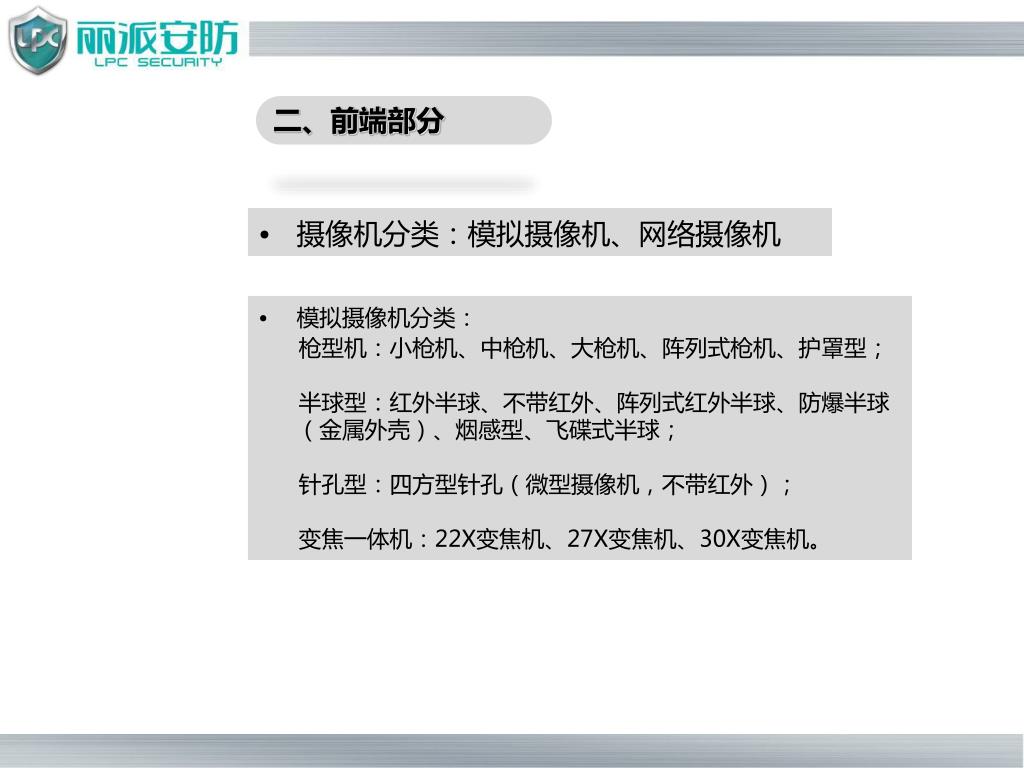

二、前端部分 • 摄像机分类：模拟摄像机、网络摄像机 • 模拟摄像机分类： • 枪型机：小枪机、中枪机、大枪机、阵列式枪机、护罩型； • 半球型：红外半球、不带红外、阵列式红外半球、防爆半球（金属外壳）、烟感型、飞碟式半球； • 针孔型：四方型针孔（微型摄像机，不带红外）； • 变焦一体机：22X变焦机、27X变焦机、30X变焦机。

二、前端部分 • 摄像机分类

二、前端部分 模拟摄像机芯片 • 模拟摄像机芯片分类： • 夏普（SHARP） • 索尼（SONY） • COMS（韩国方案+PC1089） • 夏普（SHARP）1/4“，索尼（SONY）1/3”、1/4“， • 1/3“与1/4”唯一的区别就是角度区别（1/4视觉角度较小）。

二、前端部分 模拟摄像机清晰度（TVL）分类 • 模拟摄像机水平清晰度（TVL）分为： • 420TVL、480TVL、540TVL、600TVL、650TVL、700TVL • “TVL”就是通常说的“线”。

二、前端部分 • 镜头（LPC用全金属高档高清晰F1.2镜头） • 市面使用比较混杂，有F1.2\F1.4,金属镜头、塑胶镜头；高清标准镜头、普通镜头、非标准镜头等；

二、前端部分 摄像机镜头、监控视角、距离的搭配

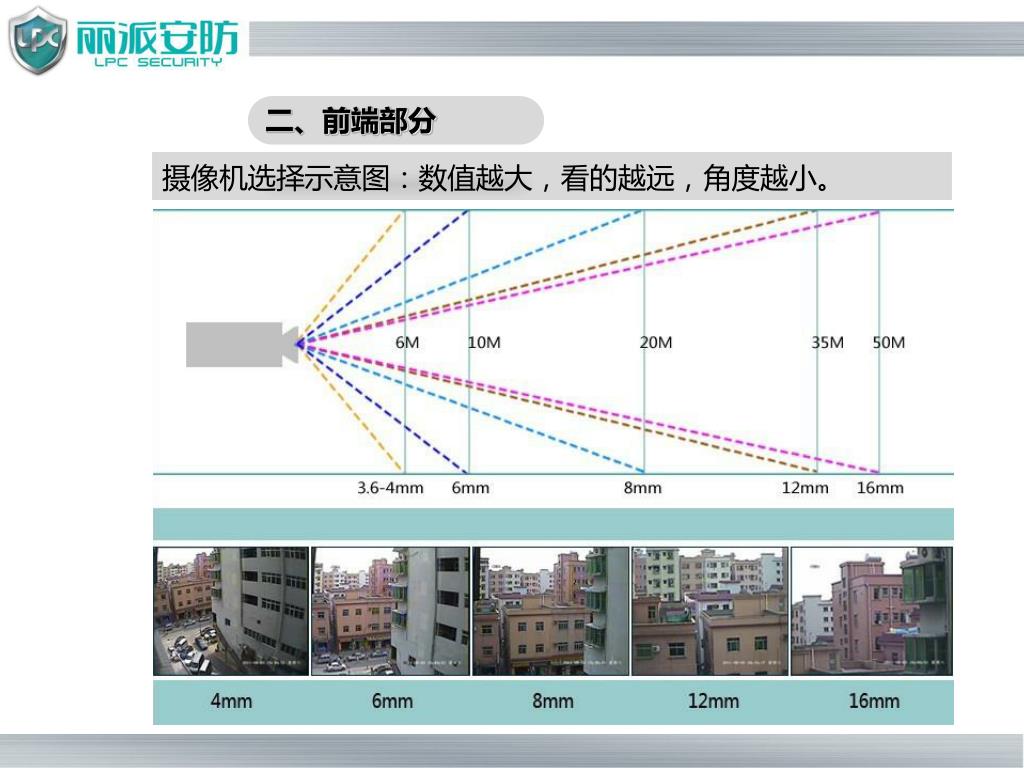

二、前端部分 摄像机选择示意图：数值越大，看的越远，角度越小。

二、前端部分 • 红外灯(LPC选用进口高效长寿命灯元) 红外灯分为：常规LED和点阵式红外灯，灯元部分有普通和高效灯元之分；上图为点阵式高效灯元

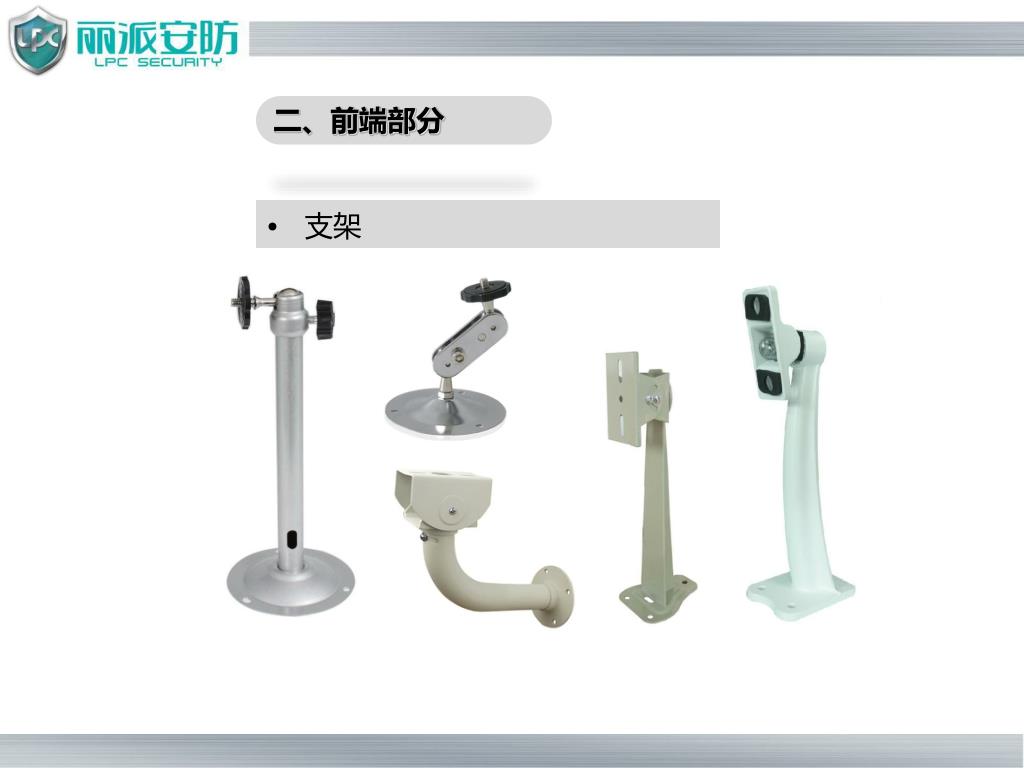

二、前端部分 • 支架

二、前端部分 • 云台

二、前端部分 • 电源：室内电源、室外防水电源、云台电源室内电源、防水电源规格： 12V1A、12V1.5A、12V2A（现在基本都用2A的电源）1A电源用于室内半球和小枪机，2A电源用于中枪机、点阵式半球和点阵式枪机；云台电源规格： 24V2A、24V3A、2A24v电源一般用于无红外的低速球，3A24v电源一般用于带红外的球机，中速球与高速球一般都用于3A24v。

三、传输部分 • 视频线、BNC头日前市场常用规格：铜芯铝网（铜包铝）75-3 、75-5 、75-7，全铜75-3 、75-5。

三、传输部分 • 电源线、电源头 • ◆目前市场常用：（上图为二芯电源线） • 二芯电源线规格：2*0.5 、2*0.75 、2*1.0； • 四芯电源线规格：4*0.3、4*0.5 、4*0.75 、4*1.0 • ◆二芯电源线一般用于普通摄像机220V转12V； • ◆四芯电源线一般用于云台摄像机（智能球机）220V转12V（2芯用于电源，2芯用于控制）。

二、传输部分 • 网线

三、传输部分 • 控制线、双绞线传输器

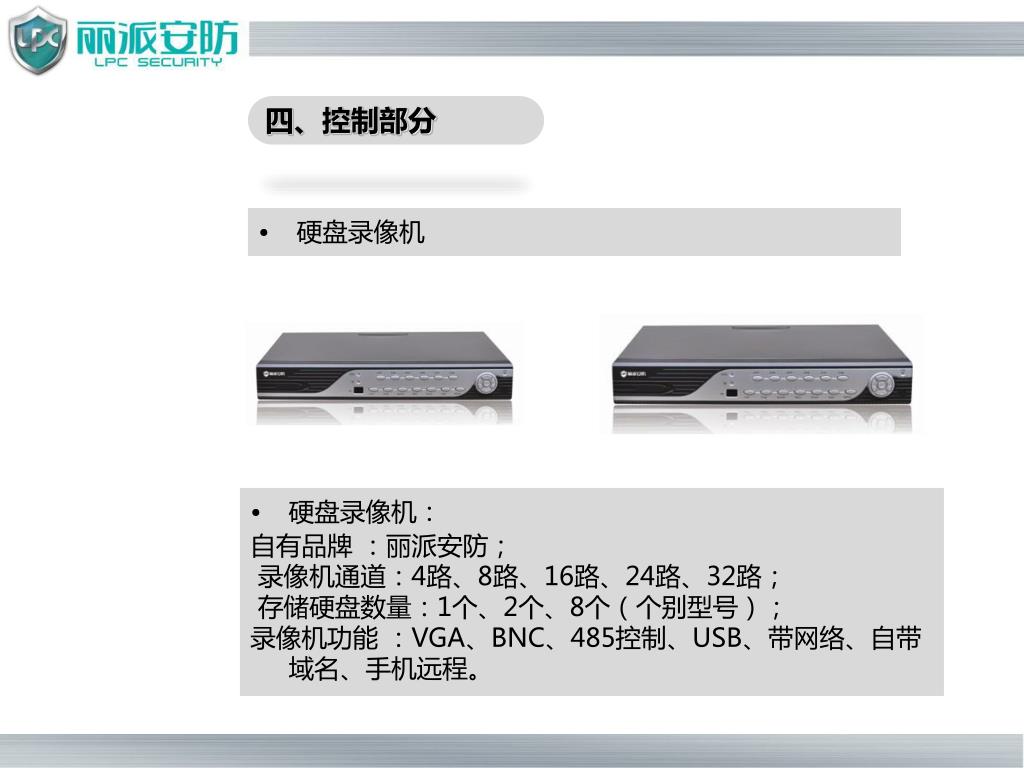

四、控制部分 • 硬盘录像机 • 硬盘录像机： • 自有品牌：丽派安防； • 录像机通道：4路、8路、16路、24路、32路； • 存储硬盘数量：1个、2个、8个（个别型号）； • 录像机功能：VGA、BNC、485控制、USB、带网络、自带域名、手机远程。

四、控制部分 • 硬盘录像机、采集卡 • 采集卡： • 采集卡接口：（PCI普清）（PCI-E高清迷你小口）USB； • 采集卡路数：4路、8路、16路； • 采集卡要求：INTEL支持、全兼容卡、硬压卡、自带域名卡、带音频卡（现在基本都是全兼容）； • 采集卡芯片：6815、6816、2815、9205 1204。

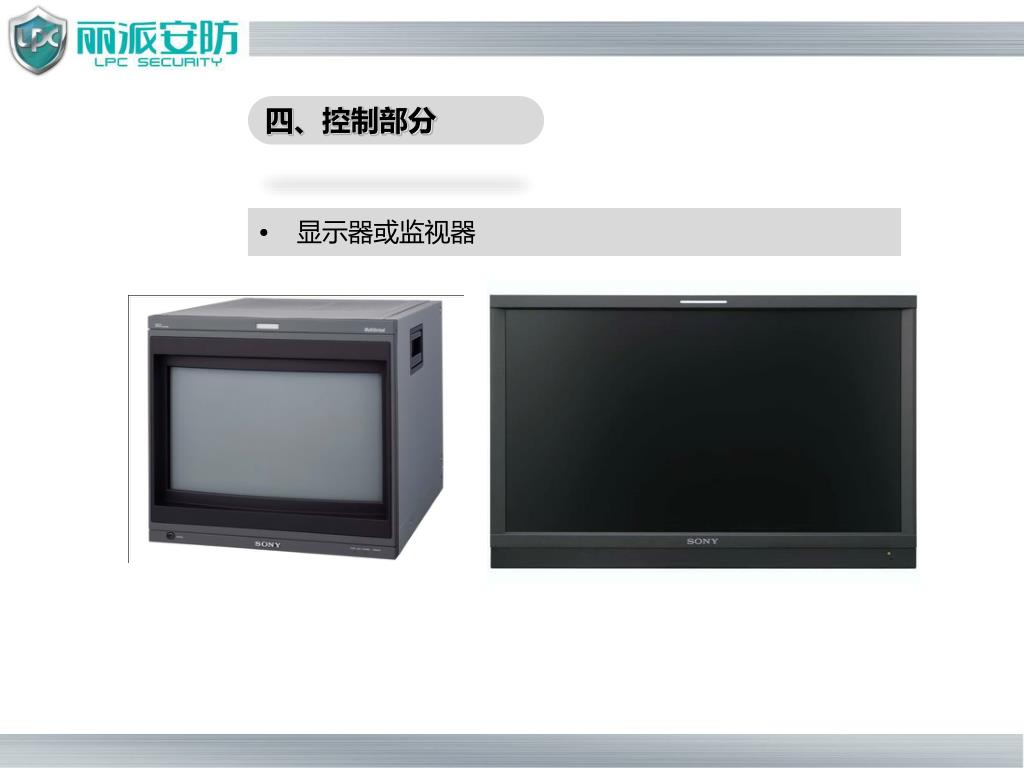

四、控制部分 • 显示器或监视器

感谢您的观看！ 深圳市丽派安防科技有限公司 2013年2月
