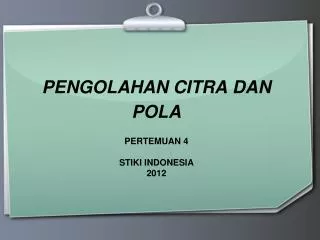

  1. PENGOLAHAN CITRA DAN POLA PERTEMUAN 4 STIKI INDONESIA 2012

  2. Modifikasi Histogram • Ekualisasi histogram • Nilai-nilai intensitas di dalam citra diubah sehingga penyebarannya seragam • Tujuannya untuk memperoleh penyebaran histogram yang merata sehingga setiap derajat keabuan memiliki jumlah pixel yang relatif sama • Dapat dilakukan pada keseluruhan citra atau pada beberapa bagian citra saja Here comes your footer Page 2

  3. Ekualisasi histogram adaptif • Citra dibagi menjadi blok-blok (sub-image) dengan ukuran n x n, kemudian pada setiap blok dilakukan proses ekualisasi histogram • Ukuran blok (n) dapat bervariasi dan setiap ukuran blok akan memberikan hasil yang berbeda • Setiap blok dapat saling tumpang tindih beberapa pixel dengan blok lainnya Here comes your footer Page 3

  4. Ekualisasi Histogram Here comes your footer Page 4

  5. CONTOH • Citra 64x64 pixel, 8 tingkat keabuan, dengan distribusi sebagai berikut : Here comes your footer Page 5

  6. Fungsi Transformasi Here comes your footer Page 6

  7. Pembulatan Here comes your footer  Page 7

  8. Pemetaan Here comes your footer  Page 8

  9. Hasil Rangkuman Transformasi Here comes your footer  Page 9

  10. Histogram dengan Distribusi Seragam Here comes your footer  Page 10

  11. Modifikasi Histogram • Spesifikasi histogram • Nilai-nilai intensitas di dalam citra diubah agar diperoleh histogram dengan bentuk yang dispesifikasikan oleh pengguna Here comes your footer Page 11

  12. CONTOH • Citra 64x64 pixel, 8 tingkat keabuan, dengan distribusi sebagai berikut : Here comes your footer Page 12

  13. Histogram yang Diinginkan Here comes your footer  Page 13

  14. Langkah 1 : Ekualisasi Histogram Here comes your footer  Page 14

  15. Langkah 2 : Fungsi Transformasi Here comes your footer  Page 15

  16. Hasil Fungsi Transformasi Here comes your footer  Page 16

  17. Langkah 3 : Terapkan Inverse Pada Level Histogram Equalisasi NB; G(zk) = Vk Here comes your footer  Page 17

  18. Langkah 4 : Pemetaan dari rk ke zk Here comes your footer  Page 18

  19. Histogram Hasil Here comes your footer  Page 19

  20. Operasi Berbasis Bingkai / Operasi Aritmatika Citra • Proses pengolahan citra dengan memanfaatkan operator aritmatika atau operator logika (boolean) terhadap dua atau lebih citra input • Proses aritmatika citra diterapkan dengan melakukan pengolahan pixel per pixel, sehingga proses ini sebaiknya dilakukan terhadap citra dengan ukuran dan resolusi yang sama Here comes your footer Page 20

  21. Operasi aritmatika citra : • Penjumlahan, pengurangan • Operator Boolean • Bitshift Operators Here comes your footer Page 21

  22. Penjumlahan • Pixel citra hasil merupakan hasil penjumlahan nilai pixel pada citra pertama dengan nilai pixel pada citra kedua • Catatan : w1 + w2 = 1 Here comes your footer Page 22

  23. Pengurangan • Mencari beda antara 2 citra berurutan • Bagian yang tidak bergerak  0 • Bagian yang bergerak ≠ 0 Here comes your footer Page 23

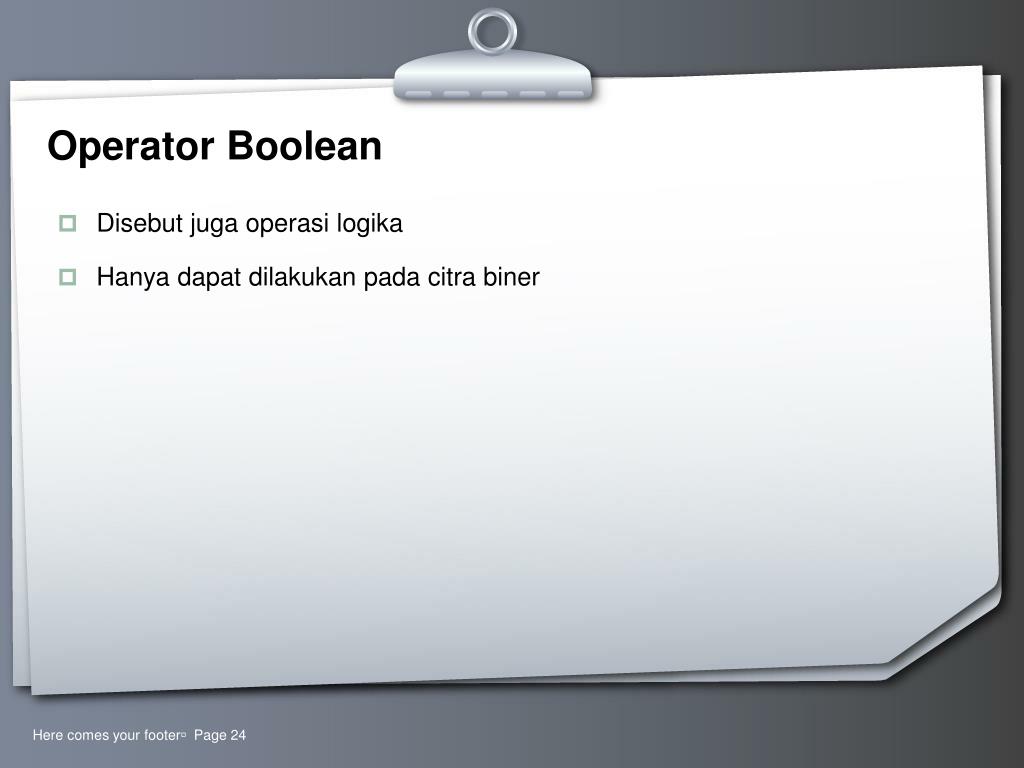

  24. Operator Boolean • Disebut juga operasi logika • Hanya dapat dilakukan pada citra biner Here comes your footer Page 24

  25. Here comes your footer  Page 25

  26. Bitshift Operator • Pergeseran deret bit pada pixel ke arah kanan atau kiri sebesar n bit Here comes your footer Page 26

  27. Operasi Spasial (Filtering) • Pentapisan pada pengolahan citra biasa disebut dengan pentapisan spasial (spatial filtering) • Pada proses pentapisan, nilai pixel baru umumnya dihitung berdasarkan pixel tetangga • Cara perhitungan nilai pixel baru tersebut dapat dikelompokkan menjadi dua : • Nilai pixel baru diperoleh melalui kombinasi linier pixel tetangga (tapis linier) • Nilai pixel baru diperoleh langsung dari salah satu nilai pixel tetangga (tapis non linier) Here comes your footer Page 27

  28. Kernel • Proses penapisan spasial tidak dapat dilepaskan dari teori kernel (mask) dan konvolusi • Kernel adalah matrik yang umumnya berukuran kecil dengan elemen-elemennya berupa bilangan • Kernel disebut juga dengan convolution window, tapis (filter), template, mask, sliding window, structuring element • Ukuran dapat berbeda-beda, seperti 2 x 2, 3 x 3, 5 x 5, dsb • Elemen-elemen kernel disebut juga bobot (weight) merupakan bilangan-bilangan yang membentuk pola-pola tertentu Here comes your footer Page 28

  29. Konvolusi Here comes your footer Page 29

  30. Contoh • Citra f(x,y) berukuran 5 x 5 dengan kernel 3 x 3 Here comes your footer Page 30

  31. Masalah Pixel Pinggir Here comes your footer  Page 31

  32. Solusi • Piksel pinggir diabaikan, tidak dikonvolusi • Duplikasi elemen citra, elemen kolom ke-1 disalin ke kolom M+1, begitu juga sebaliknya lalu konvolusikan • Elemen yang ditandai dengan (?) diasumsikan bernilai 0 atau konstanta yang lain sehingga konvolusi piksel pinggir dapat dilakukan • Konvolusi piksel pinggir tidak memperlihatkan efek yang kasat mata Here comes your footer Page 32

  33. Referensi • Gonzalez,Rafael C. and Woods, Richard E..Digital Image Processing, 2nd Ed.. 2002. New Jersey : Prentice Hall. • Putra, I Ketut Gede Darma. 2010. Pengolahan Citra Digital. Yogyakarta : Andi Offset. • Sutoyo, T., dkk. 2009. Teori Pengolahan Citra Digital. Yogyakarta : Andi Offset. • __________. Materi Pengolahan Citra. Fakultas Informatika IT Telkom. Here comes your footer Page 33
