ОАО «КБ Энергоавтоматика» Интегрированная система управления активами электротехническим Холдингом www.cbe.ru Edit your company slogan

ОАО «КБ Энергоавтоматика» www.themegallery.com

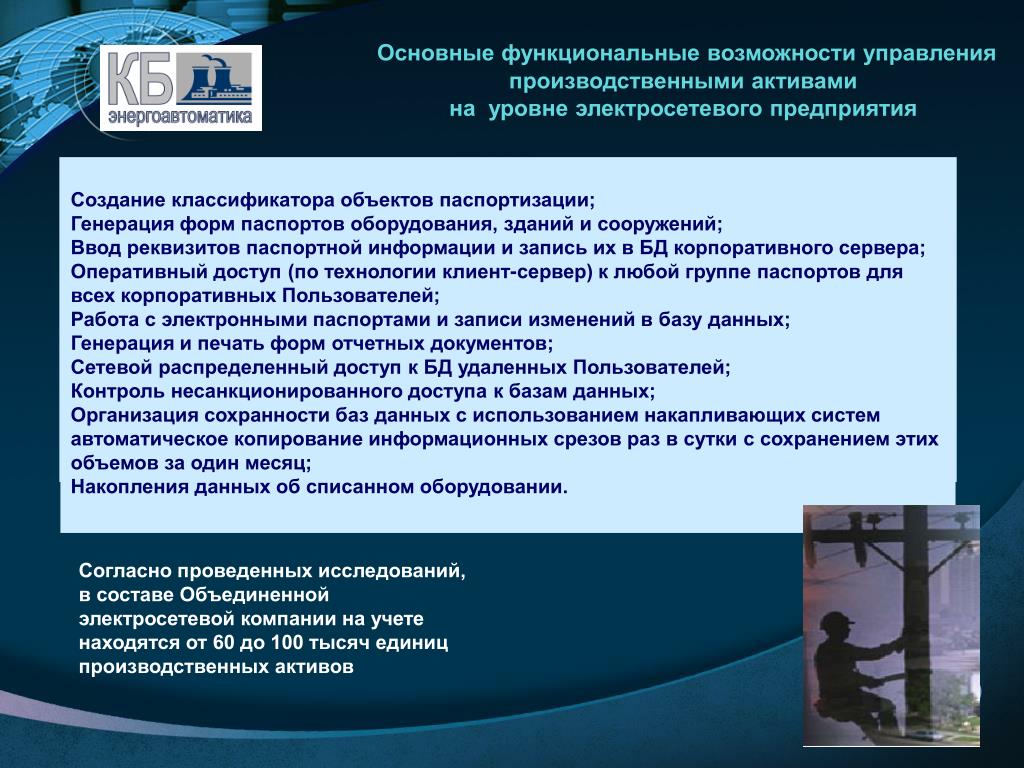

Основные функциональные возможности управления производственными активамина уровне электросетевого предприятия Создание классификатора объектов паспортизации; Генерация форм паспортов оборудования, зданий и сооружений; Ввод реквизитов паспортной информации и запись их в БД корпоративного сервера; Оперативный доступ (по технологии клиент-сервер) к любой группе паспортов для всех корпоративных Пользователей; Работа с электронными паспортами и записи изменений в базу данных; Генерация и печать форм отчетных документов; Сетевой распределенный доступ к БД удаленных Пользователей; Контроль несанкционированного доступа к базам данных; Организация сохранности баз данных с использованием накапливающих систем автоматическое копирование информационных срезов раз в сутки с сохранением этих объемов за один месяц; Накопления данных об списанном оборудовании. Согласно проведенных исследований, в составе Объединенной электросетевой компании на учете находятся от 60 до 100 тысяч единиц производственных активов www.themegallery.com

Производственные активы Холдинга • воздушные линии электропередач (всех классов напряжения); • фидерные линии электропередач; • кабельные линии (всех классов напряжения); • трансформаторные подстанции (в т.ч. распределительные); • оборудование ТП (в т.ч. выключатели, разъединители, • коммутационное оборудование, счетчики); • трансформаторы; • ячейки. • Информационное обеспечение: • рабочие проекты на ВЛ и ТП; • паспорта на оборудование; • однолинейные электрические схемы; • генеральные схемы развития районов и городов; • журналы эксплуатационной документации. • акты присоединений; • цифровые электрические схемы для реализации расчетных задач. www.themegallery.com

Основные цели ГИС при управлении в Холдинге • Информационное обеспечение: • картографическое обеспечение различных масштабов от 1:1 000 000 , до 1:25 000 и 1:10 000; • космические снимки высокого разрешения; • справочники; www.themegallery.com Обеспечение графической среды представления производственных объектов; Создание платформы консолидации информационных ресурсов по производственным объектам и их совместного использования; Обеспечение аналитических исследований, создания отчетов; Подготовить базу для решения производственных задач (присоединения и т.п.)

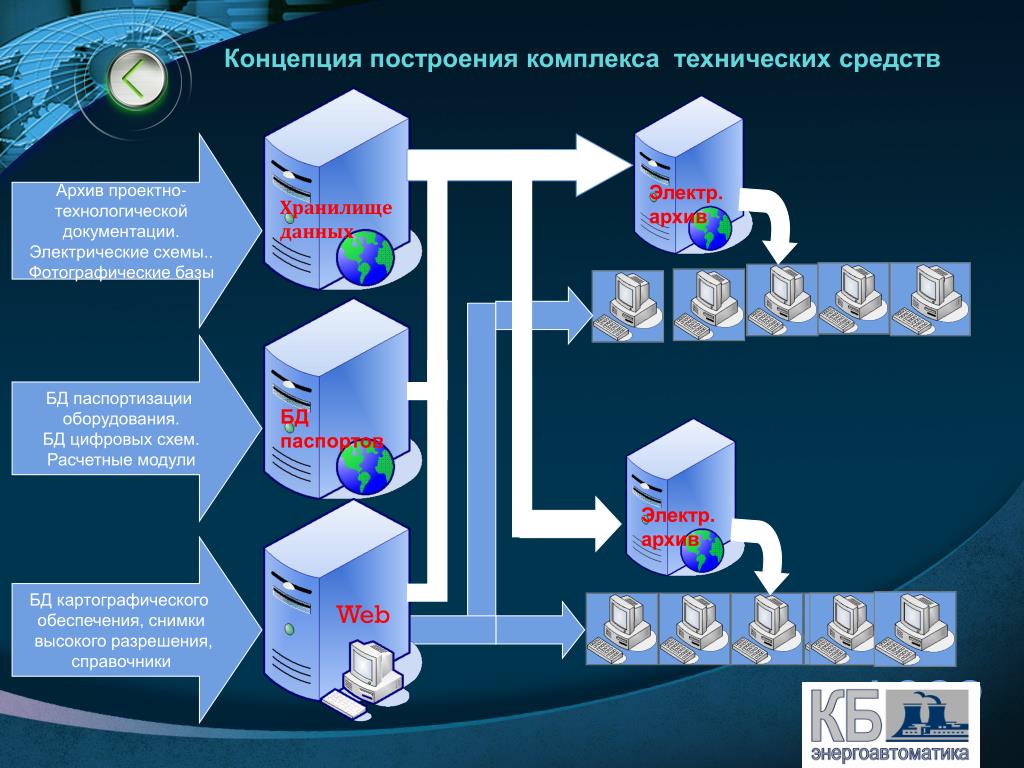

Концепция построения комплекса технических средств Архив проектно- технологической документации. Электрические схемы.. Фотографические базы Электр. архив Электр. архив БД паспортов Хранилище данных БД паспортизации оборудования. БД цифровых схем. Расчетные модули Web БД картографического обеспечения, снимки высокого разрешения, справочники www.themegallery.com

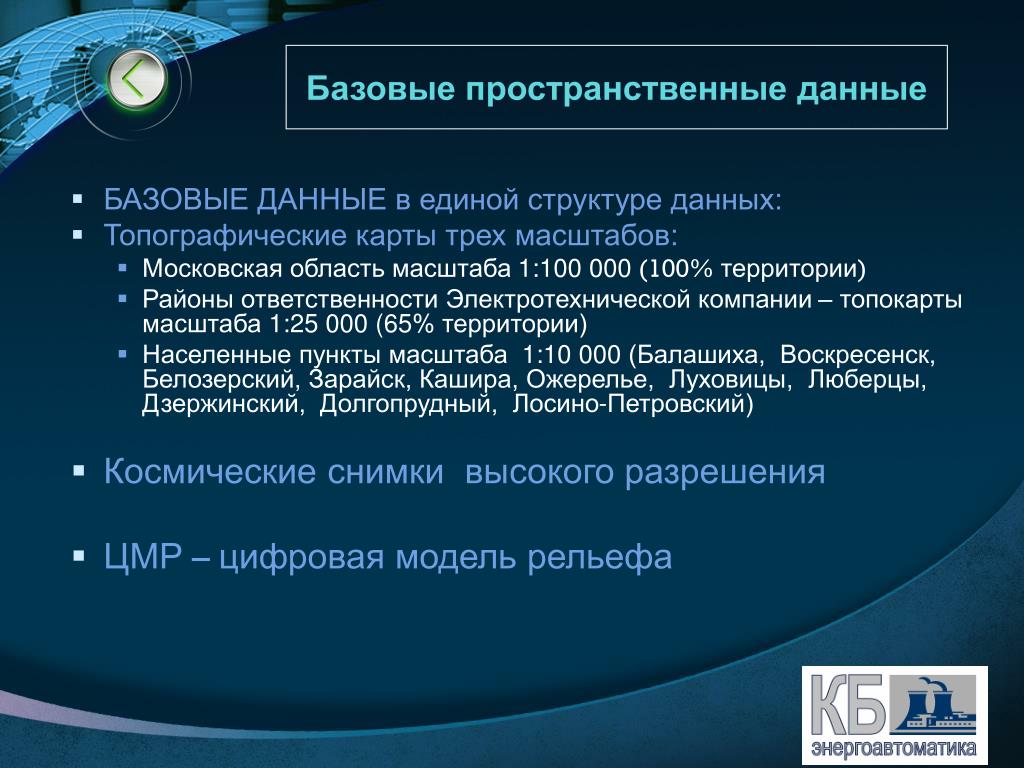

Базовые пространственные данные www.themegallery.com • БАЗОВЫЕ ДАННЫЕ в единой структуре данных: • Топографические карты трех масштабов: • Московская область масштаба 1:100 000 (100% территории) • Районы ответственности Электротехнической компании – топокарты масштаба 1:25 000 (65% территории) • Населенные пункты масштаба 1:10 000 (Балашиха, Воскресенск, Белозерский, Зарайск, Кашира, Ожерелье, Луховицы, Люберцы, Дзержинский, Долгопрудный, Лосино-Петровский) • Космические снимки высокого разрешения • ЦМР – цифровая модель рельефа

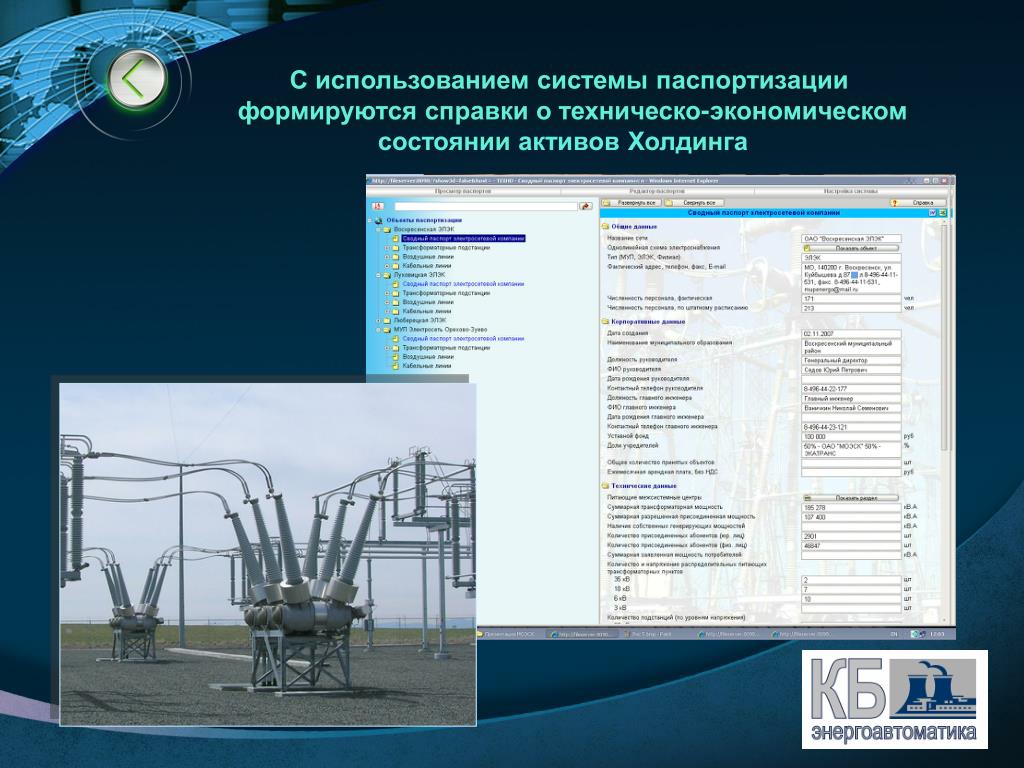

Сиспользованием системы паспортизации формируются справки о техническо-экономическом состоянии активов Холдинга www.themegallery.com

Объединенная схема электросетевой компании и территория обслуживающие базовые данные 1 000 000 + цифровая модель рельефа www.themegallery.com

Паспортные данные технико-экономическая состояния дочернего электросетевого предприятия www.themegallery.com

Базовые данные 1:25 000 + снимки • Работа с отдельными дочерними предприятиями • Общее планирование и аналитика www.themegallery.com

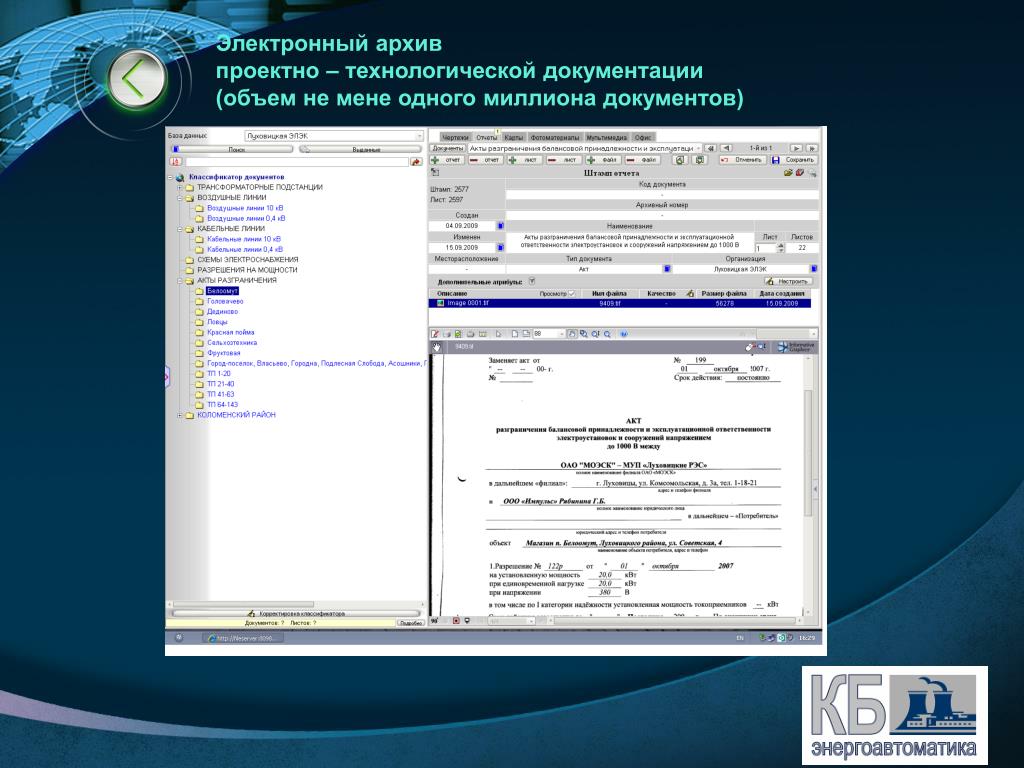

Электронный архив проектно – технологической документации (объем не мене одного миллиона документов) www.themegallery.com

Архивы схем электроснабжения электросетевого предприятия ( в объеме от одного до нескольких миллиона документов) www.themegallery.com

Программная система ТОиР. Формирование графиков осмотров КЛ На основании графиков осмотров формируются Донесения фиксирующие состояние КЛ с формированием акта подтверждающего замену или ремонт КЛ www.themegallery.com

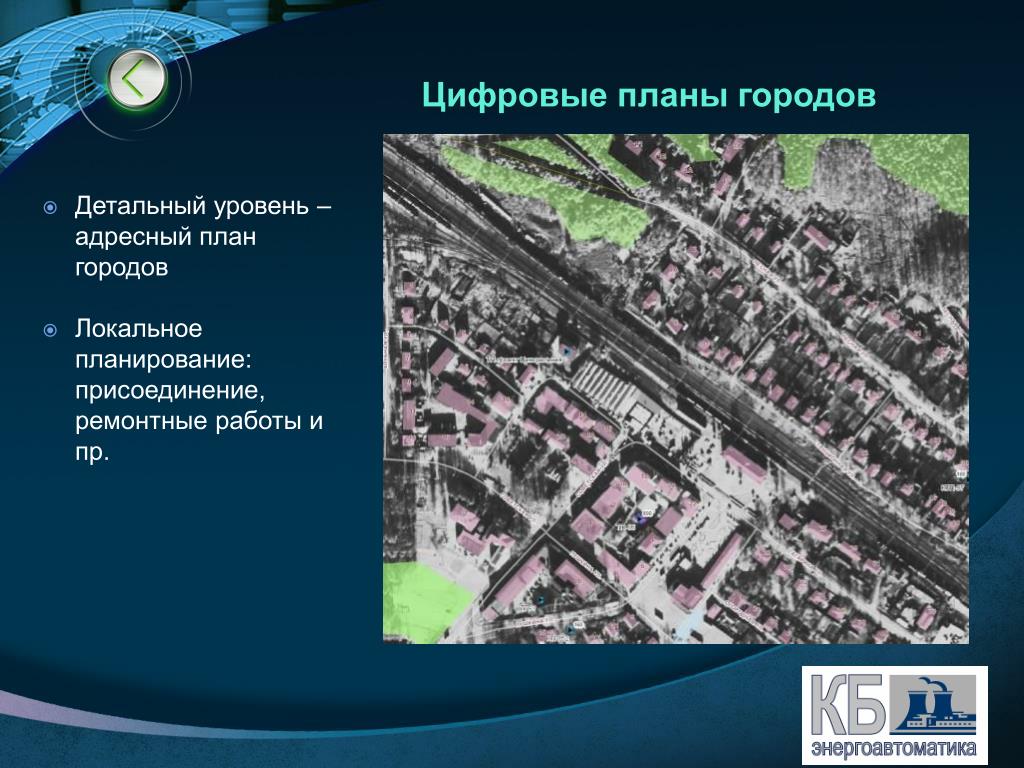

Цифровые планы городов • Детальный уровень – адресный план городов • Локальное планирование: присоединение, ремонтные работы и пр. www.themegallery.com

Фотографическая база электросетевых объектов www.themegallery.com

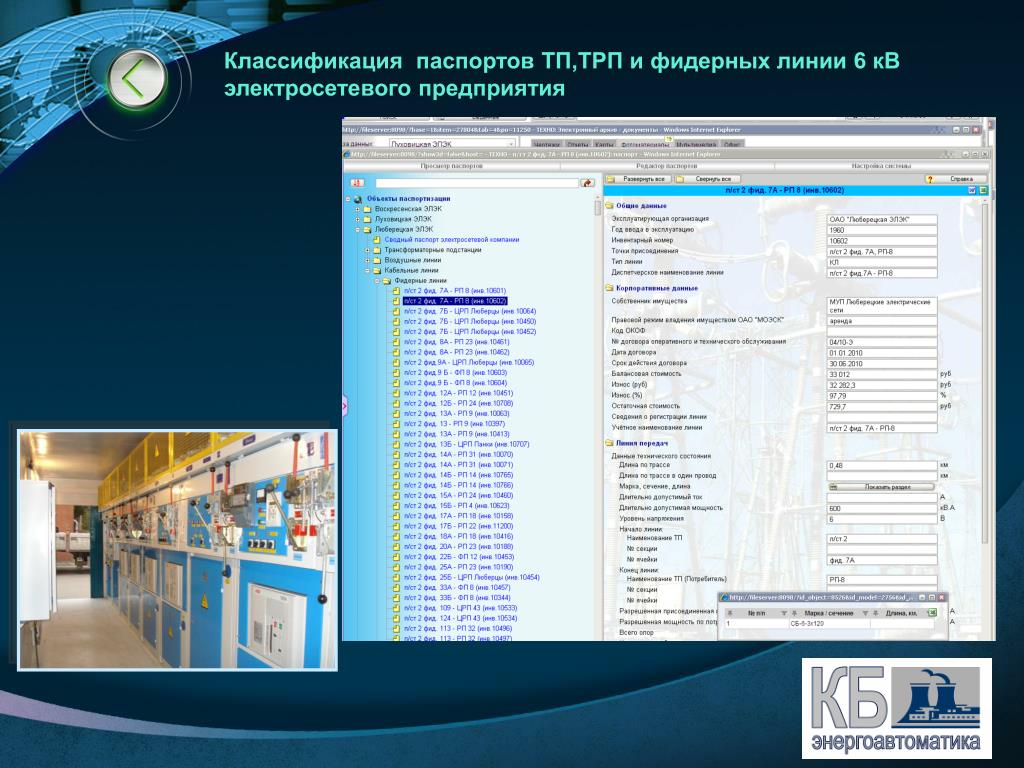

Классификация паспортов ТП,ТРП и фидерных линии 6 кВ электросетевого предприятия www.themegallery.com

Адрес и текущее состояние ТП, КТП на базе системы паспортизации www.themegallery.com

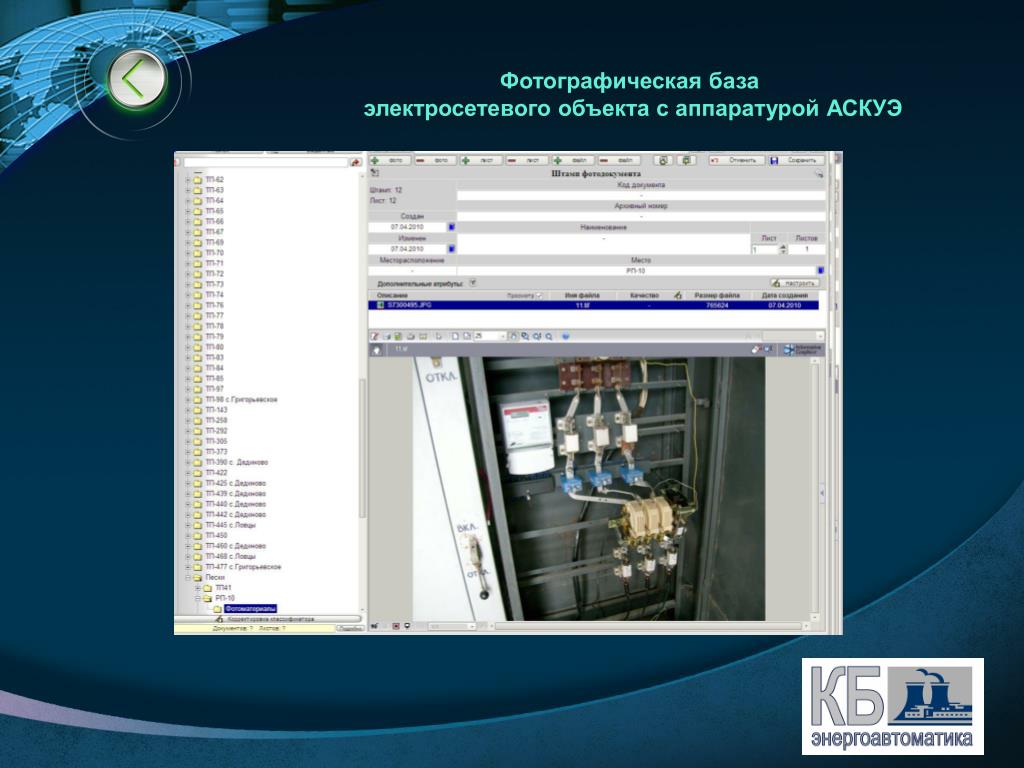

Фотографическая база электросетевого объекта с аппаратурой АСКУЭ www.themegallery.com

Классификация и паспорт кабельной линии 0,4 кВ электросетевого предприятия www.themegallery.com

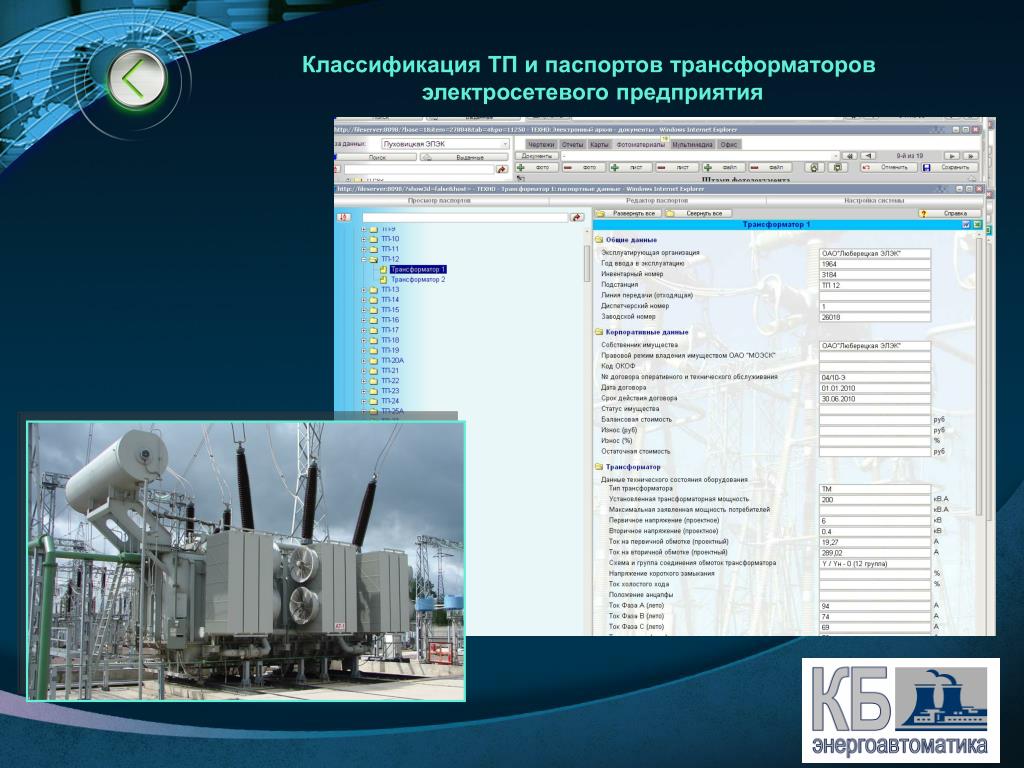

Классификация ТП и паспортов трансформаторов электросетевого предприятия www.themegallery.com

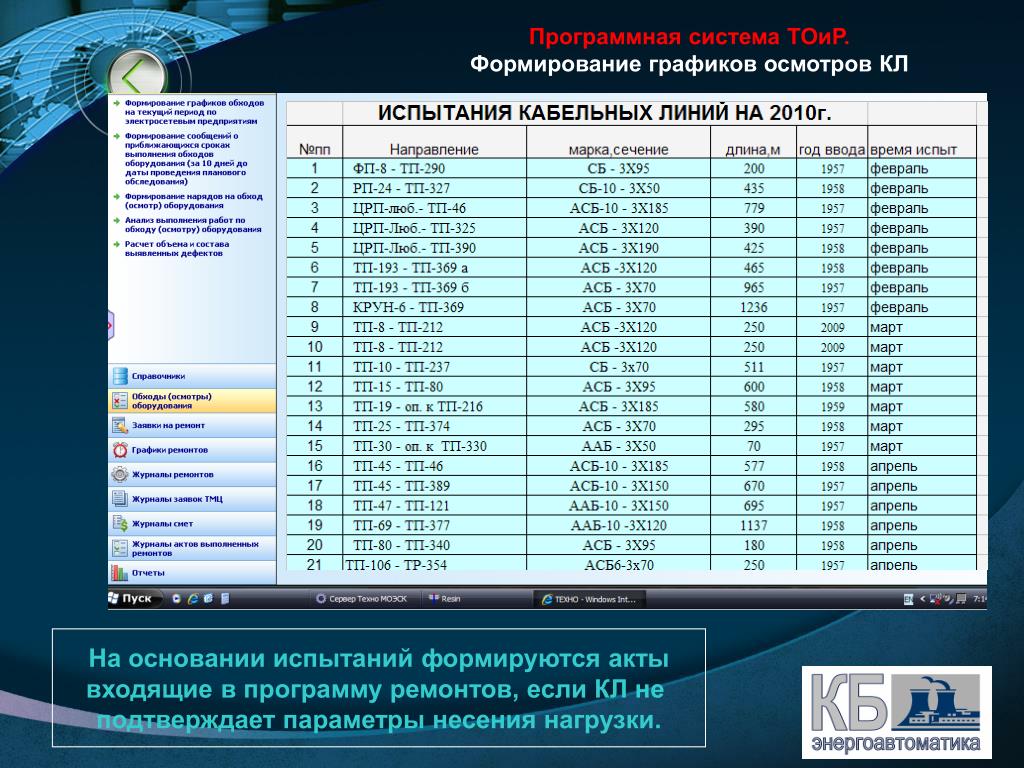

Программная система ТОиР. Формирование графиков осмотров КЛ На основании испытаний формируются акты входящие в программу ремонтов, если КЛ не подтверждает параметры несения нагрузки. www.themegallery.com

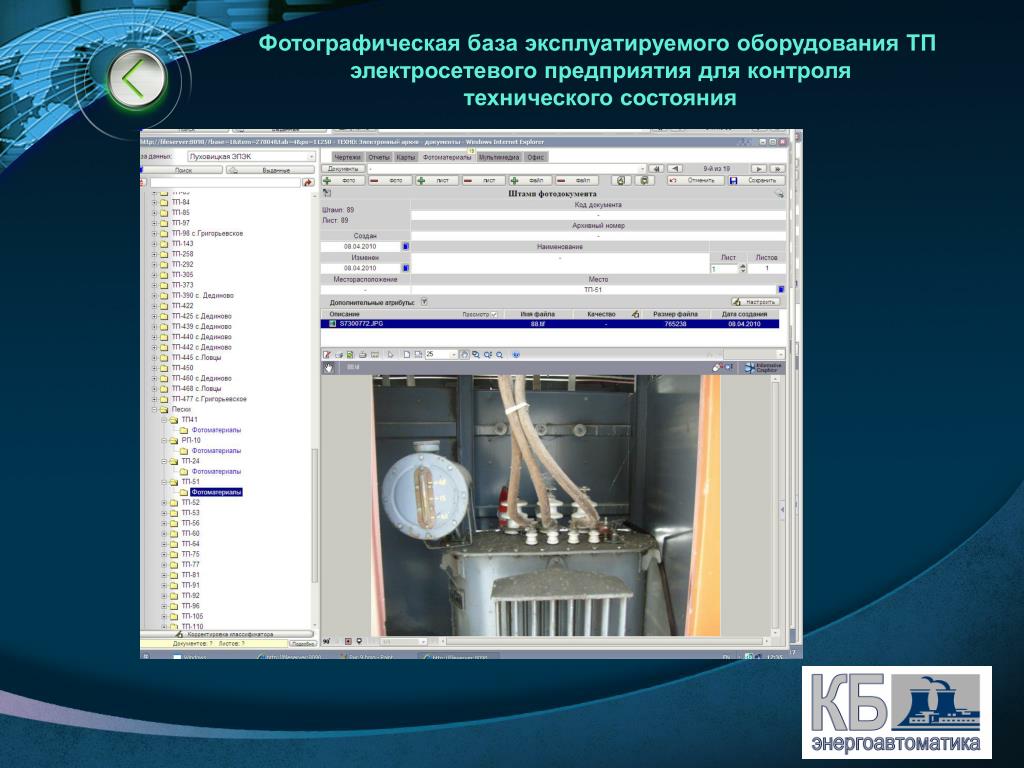

Фотографическая база эксплуатируемого оборудования ТП электросетевого предприятия для контроля технического состояния www.themegallery.com

Аналитическое сопровождение системы паспортизации Объединенной электросетевой компании (стоимость оборудования, износ оборудования, средний процент износа оборудования) www.themegallery.com

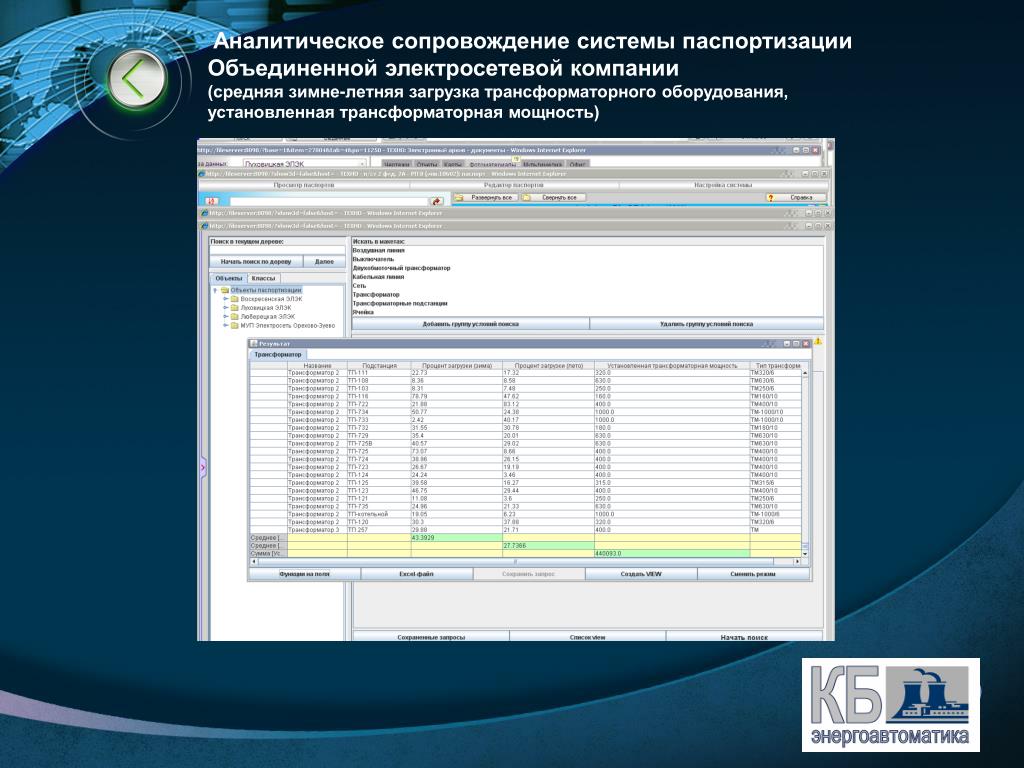

Аналитическое сопровождение системы паспортизации Объединенной электросетевой компании (средняя зимне-летняя загрузка трансформаторного оборудования, установленная трансформаторная мощность) www.themegallery.com

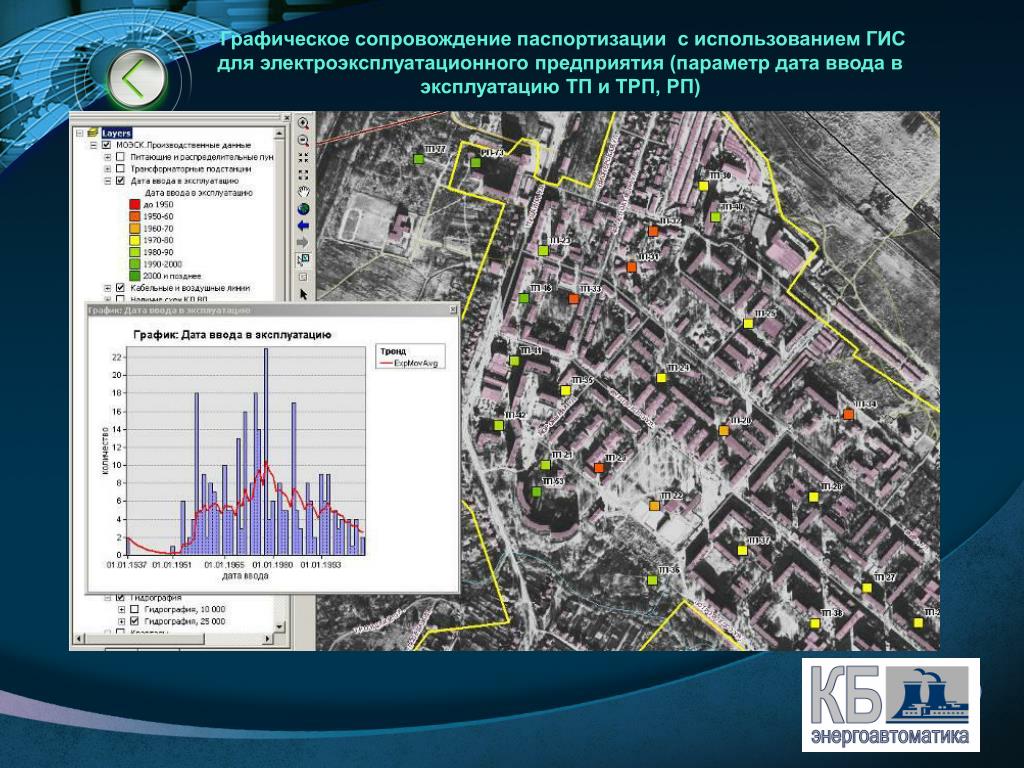

Графическое сопровождение паспортизации с использованием ГИС для электроэксплуатационного предприятия (параметр дата ввода в эксплуатацию ТП и ТРП, РП) www.themegallery.com

Графическое сопровождение паспортов оборудования с использованием ГИС для эксплуатационного анализа (параметр установленной мощности и загрузки) www.themegallery.com

Программная система ТОиР. Формирование перспективных графиков ремонта ТП и РП На основании перспективных графиков производятся расчеты затрат на реконструкцию и техперевооружение электротехнического оборудования сетевой компании www.themegallery.com

Состав услуг выполняемых ОАО «КБ Энергоавтоматикой», соисполнитель ЗАО «ГИСпроект» Базы данных Пользователя Технологии Интернет Сбор информации, выбор картографической основы Создание классификаторов, макетов паспортов и индексация данных Наполнение баз данных на серверах Заказчика Сканирование информациии Фотографической базы www.themegallery.com

109316 , г. Москва, Волгоградский пр-т 35тел/факс: +7 (495) 665-64-97 е-mail: mail@cbe.ru сайт: www.cbe.ru Edit your company slogan
