  1. 原电池电动势的测定

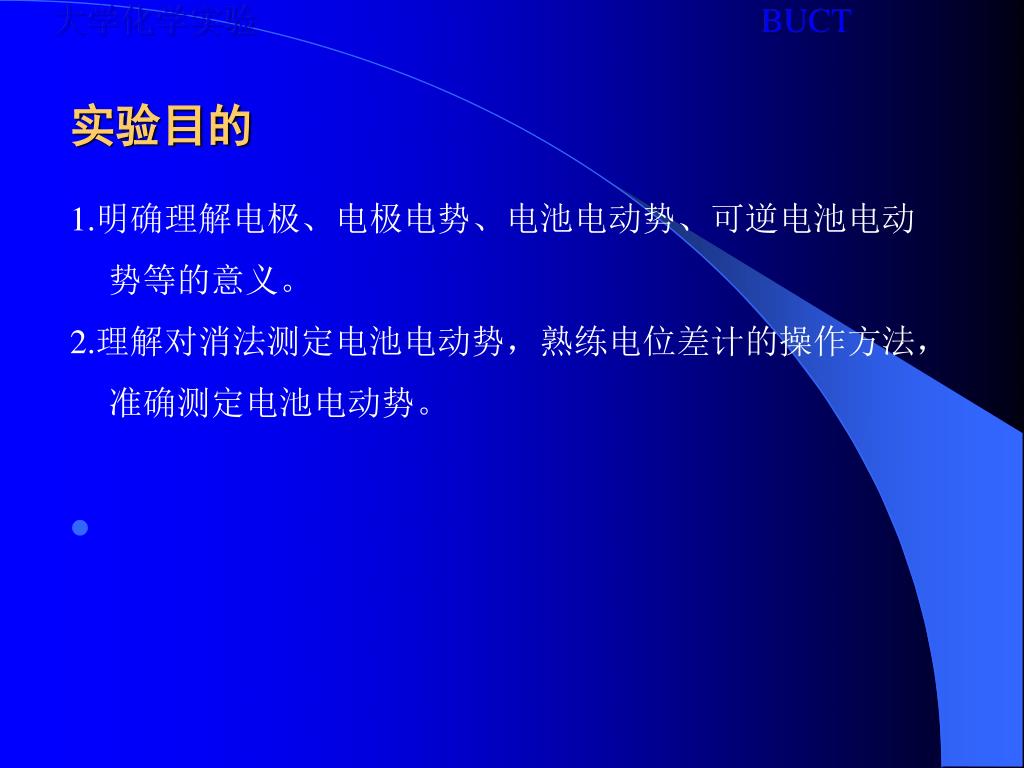

  2. 实验目的 1.明确理解电极、电极电势、电池电动势、可逆电池电动势等的意义。 2.理解对消法测定电池电动势，熟练电位差计的操作方法，准确测定电池电动势。

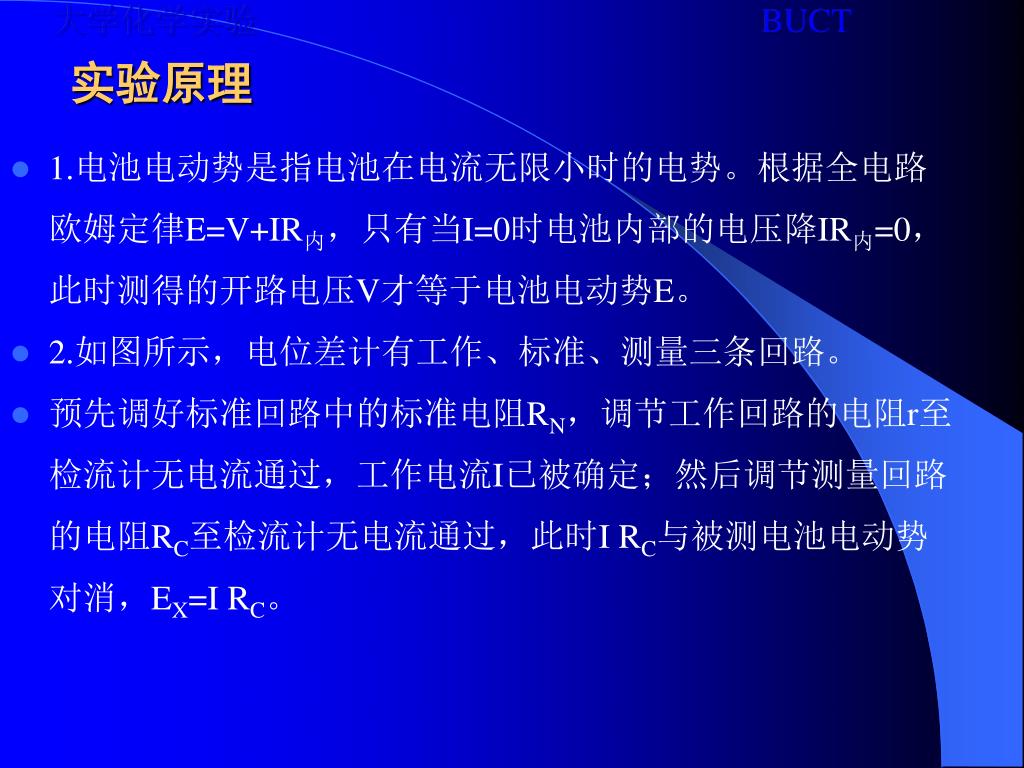

  3. 实验原理 • 1.电池电动势是指电池在电流无限小时的电势。根据全电路欧姆定律E=V+IR内，只有当I=0时电池内部的电压降IR内=0，此时测得的开路电压V才等于电池电动势E。 • 2.如图所示，电位差计有工作、标准、测量三条回路。 • 预先调好标准回路中的标准电阻RN，调节工作回路的电阻r至检流计无电流通过，工作电流I已被确定；然后调节测量回路的电阻RC至检流计无电流通过，此时I RC与被测电池电动势对消，EX=I RC。

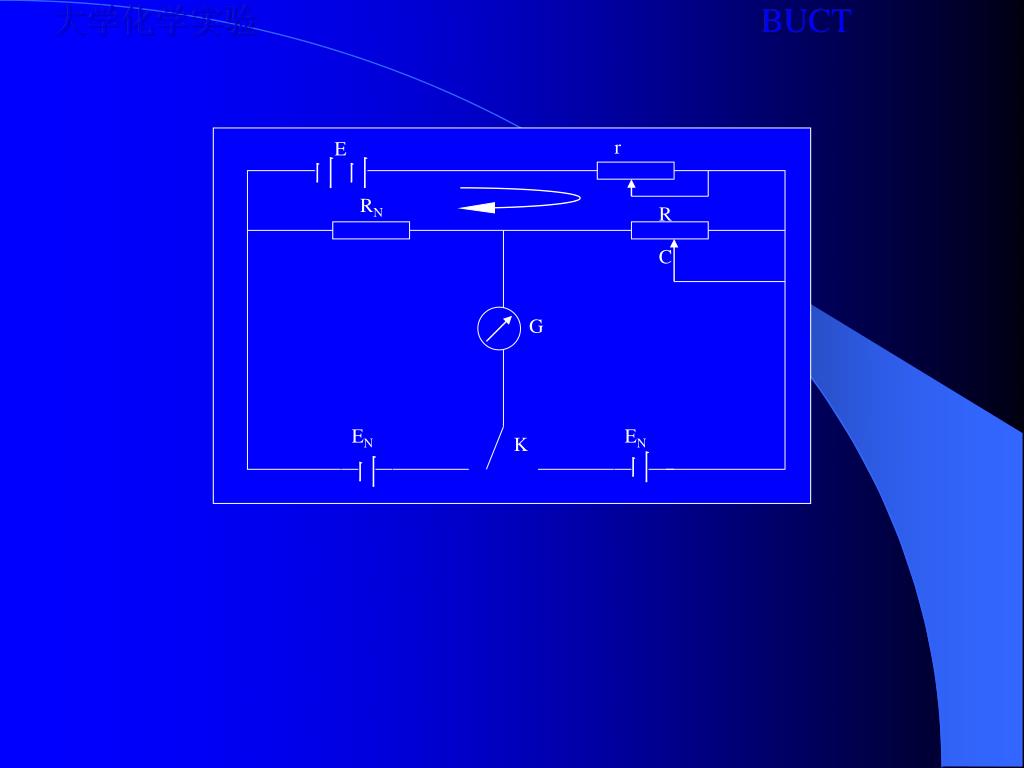

  4. r E 〢〢 RN R C G EN EN K 〢 〢

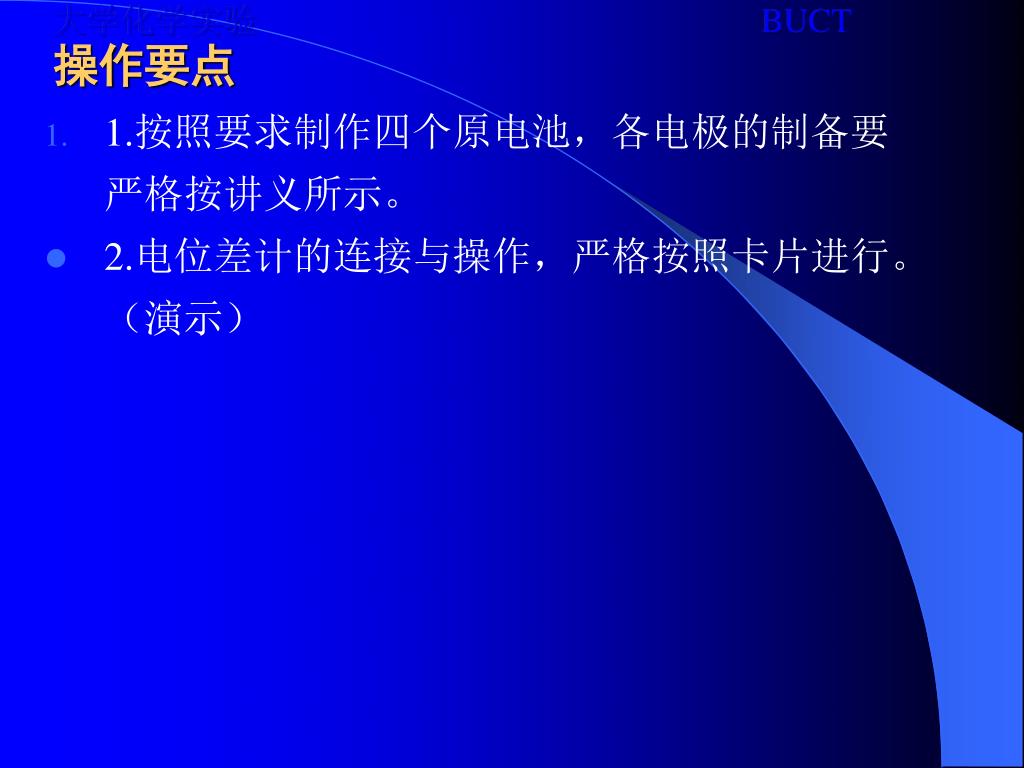

  5. 操作要点 • 1.按照要求制作四个原电池，各电极的制备要严格按讲义所示。 • 2.电位差计的连接与操作，严格按照卡片进行。（演示）

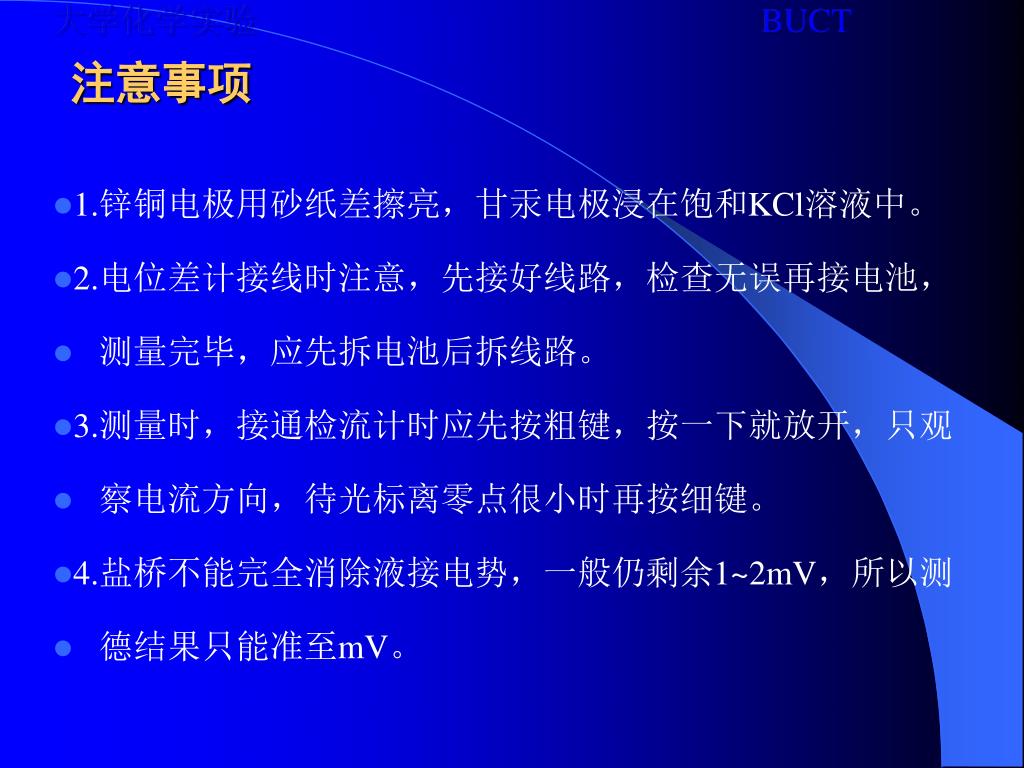

  6. 注意事项 • 1.锌铜电极用砂纸差擦亮，甘汞电极浸在饱和KCl溶液中。 • 2.电位差计接线时注意，先接好线路，检查无误再接电池， • 测量完毕，应先拆电池后拆线路。 • 3.测量时，接通检流计时应先按粗键，按一下就放开，只观 • 察电流方向，待光标离零点很小时再按细键。 • 4.盐桥不能完全消除液接电势，一般仍剩余1~2mV，所以测 • 德结果只能准至mV。

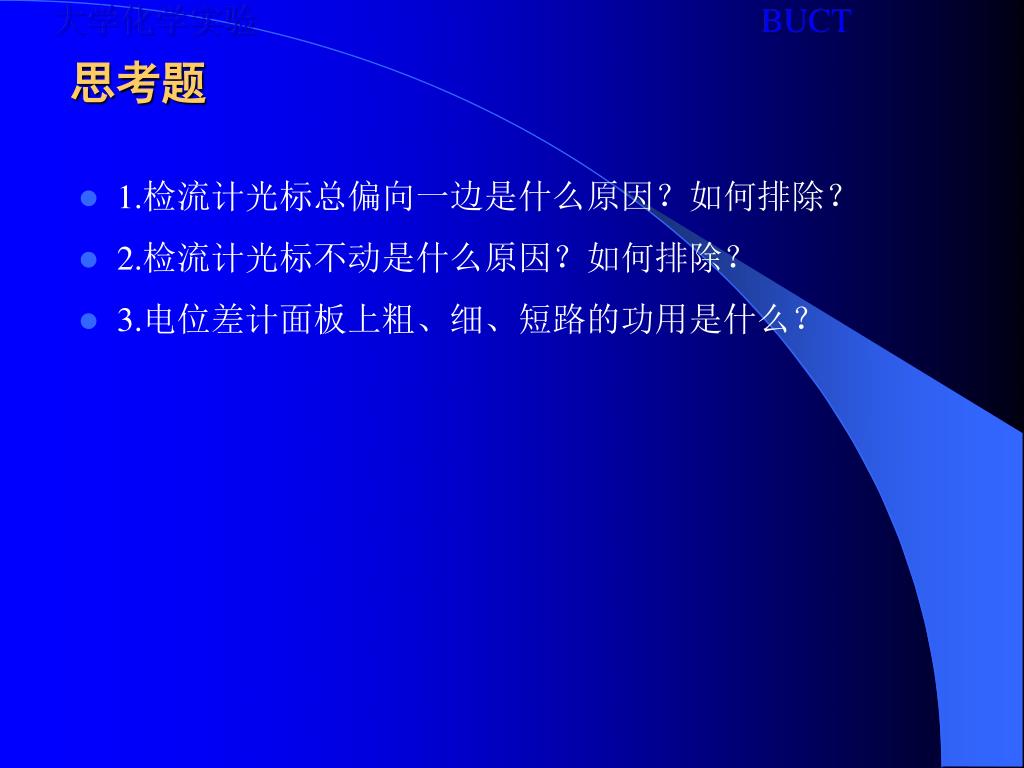

  7. 思考题 • 1.检流计光标总偏向一边是什么原因？如何排除？ • 2.检流计光标不动是什么原因？如何排除？ • 3.电位差计面板上粗、细、短路的功用是什么？
