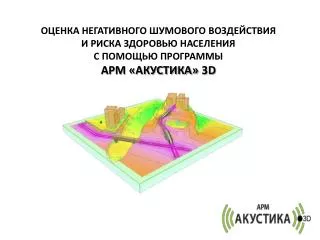

  1. Оценка негативного шумового воздействия и риска здоровью населения с помощью программы АРМ «Акустика» 3D

  2. Назначение Программа предназначена для проведения расчёта акустического воздействия технологических и транспортных источников шума на нормируемые объекты. Производится расчёт уровней звукового давления в октавных полосах частот 31.5 – 8000 Гц, эквивалентного и максимального уровней звука с разбивкой на дневной и ночной периоды.

  3. Основные особенности Создание пространственной схемы расположения объектов расчёта с использованием ГИС-интерфейса, трехмерная визуализация схемы. Импорт из форматов DXF и SHP или оцифровка растровых изображений

  4. Основные особенности Учёт нерегулярного рельефа местности любой сложности

  5. Основные особенности Детальное моделирование рельефа местности Выемки Насыпи, уклоны Изолинии и изоповерхности Редактирование вершин

  6. Основные особенности Построение мостов, эстакад, многоуровневых транспортных развязок, сложных по форме сооружений.

  7. Основные особенности Моделирование дорожного полотна и экранирующих сооружений на нем

  8. Основные рассматриваемые объекты градостроительной ситуации экраны рельеф дорожное полотно строения лесонасаждения

  9. Акустические объекты Точечные источники шума (технологическое оборудование, локальные шумовые события) Линейные источники шума (транспортные, производственные) Площадные источники шума (стройплощадки, ангары, парковки и т.д.)

  10. Точечные источники шума • вентиляция с учётом снижений в элементах вентсети; • технологическое оборудование; • учёт направленности источников; • адаптивная система ввода исходных данных; • расширяемые каталоги оборудования.

  11. Линейные источники шума • Транспортные источники шума (автомобильный и ж/д транспорт) • возможность расчёта шумовых характеристик по интенсивности движения • и по замерам шума; • возможность моделирования для каждой полосы движения. Присоединённые источники (сплошное остекление зданий, цепочки вентшахт и т.д.) Линейные источники в пространстве (линейные сооружения, высоковольтные линии передач, трассы пролёта авиатранспорта и др.)

  12. Площадные источники шума Стройплощадки, парковки, стадионы, детские площадки. Фасады предприятий с большой площадью остекления. Площадные источники могут иметь произвольную форму в плане, при расчёте они разбиваются на серию эквивалентных им точечных источников.

  13. Ввод данных из встроенного каталога шумовых характеристик

  14. Ввод данных для расчета снижения шума в вентиляционной сети

  15. Основные документы Расчёт распространения шума на территории: ГОСТ 31295-2005 «Шум. Затухание звука при распространении на местности. Части 1 и 2» (согласно СП 51.13330.2011 «Защита от шума») Расчёт распространения шума внутри помещений: СНиП 23-03-2003 «Защита от шума» Нормирование уровней шума: СН 2.2.4/2.1.8.562-96 «Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки»; СП 51.13330.2011«Защита от шума»

  16. Алгоритм расчётавнешнего шумового воздействия Вычисление УЗМ источников шума. Приведение линейных и полигональных ИШ к серии эквивалентных точечных ИШ. Определение для каждого ИШ трасс видимости, дифракции и отражений. Определение составляющих снижения по ГОСТ 31295-2005. Расчёт мнимых источников от отражающих поверхностей. Суммирование результатов в расчётной точке. Определение требуемого снижения.

  17. Визуализация расчетов (карты шума) поверхность над рельефом поле на постоянной высоте Комбинация полей и разрезов разрез

  18. Визуализация расчетов (карты шума)

  19. Макет для печати с расширенными настройками

  20. Расчёт шума внутри помещений • Моделирование внутренней архитектуры здания (этажей, помещений); • Занесение акустических характеристик помещений и ограждающих конструкций с помощью каталога; • Расчёт акустических характеристик помещений на основе их геометрии.

  21. Расчёт шума внутри помещений Расчёт шума от источников, расположенных в рассматриваемом помещении, в соседних помещениях и снаружи

  22. Расчёт шума внутри помещений - визуализация

  23. Сводные таблицы для экспресс-анализа

  24. Подробный отчёт Все расчёты могут быть выведены в отчётный файл формата MS Excel c приведением результатов всех шагов алгоритма расчёта и ссылок на формулы и нормативную документацию

  25. Оценка риска здоровью населения от воздействия транспортного шума МР 2.1.10.0059-12 «Оценка риска здоровью населения от воздействия транспортного шума» • Этапы оценки • идентификация опасности; • оценка экспозиции; • оценка зависимости • «экспозиция-ответ»; • характеристика риска.

  26. Оценка риска здоровью населения от воздействия транспортного шума

  27. Оценка риска здоровью населения от воздействия транспортного шума 1 2 3 1 – La, дБА 2 – Rсов. (t=30 лет), % 3 – Rсов. (t=40 лет), %

  28. Оценка риска здоровью населения от воздействия транспортного шума Lden = 65 дБА Lden = 86дБА

  29. Спасибо за Ваше внимание! www.noiseview.ru
