廣告字幕機 4980K008李晨暉4980K057黃正宇
研究動機 日常生活中，資訊的傳遞除了廣播外，最普遍的就是經由電視新聞、廣告等來告知社會大眾。未來顯示器包含液晶螢幕以及LED顯示看板的應用市場由19%成長到36.9%。LED顯示看板，在大尺寸的液晶螢幕價格還無法普及的情況下，LED 室內顯示看板為目前成長的主要因素。未來大尺寸的顯示看板普及後，在戶外的場所，更是大型的LED 顯示看板的天下，因為液晶螢幕無法做到如此的尺寸，而且效果不佳，大型LED 顯示看板在許多交通要道、商圈更是可以見到其蹤影，所以我們利用16*16字幕機來研究。

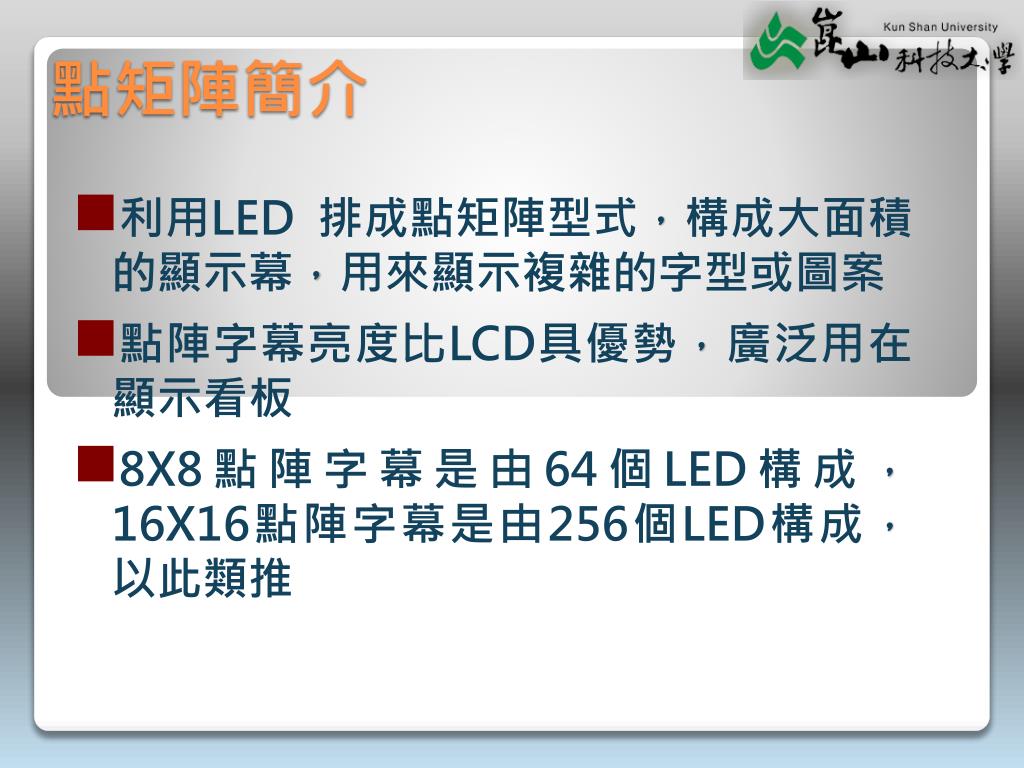

點矩陣簡介 利用LED 排成點矩陣型式，構成大面積的顯示幕，用來顯示複雜的字型或圖案 點陣字幕亮度比LCD具優勢，廣泛用在顯示看板 8X8點陣字幕是由64個LED構成， 16X16點陣字幕是由256個LED構成，以此類推
8*8點矩陣原理 8*8 點矩陣若要在同一時間內呈現出一個字型或圖案，必須要有64 個控制LED 亮與暗的輸出點，通常單晶片無法一次提供那麼多的輸出，所以就採用掃描式，以節省輸出埠。8*8 點矩陣是由8 條掃描線與8 條資料線所構成，其掃描的方式有逐列掃描和逐行掃描。

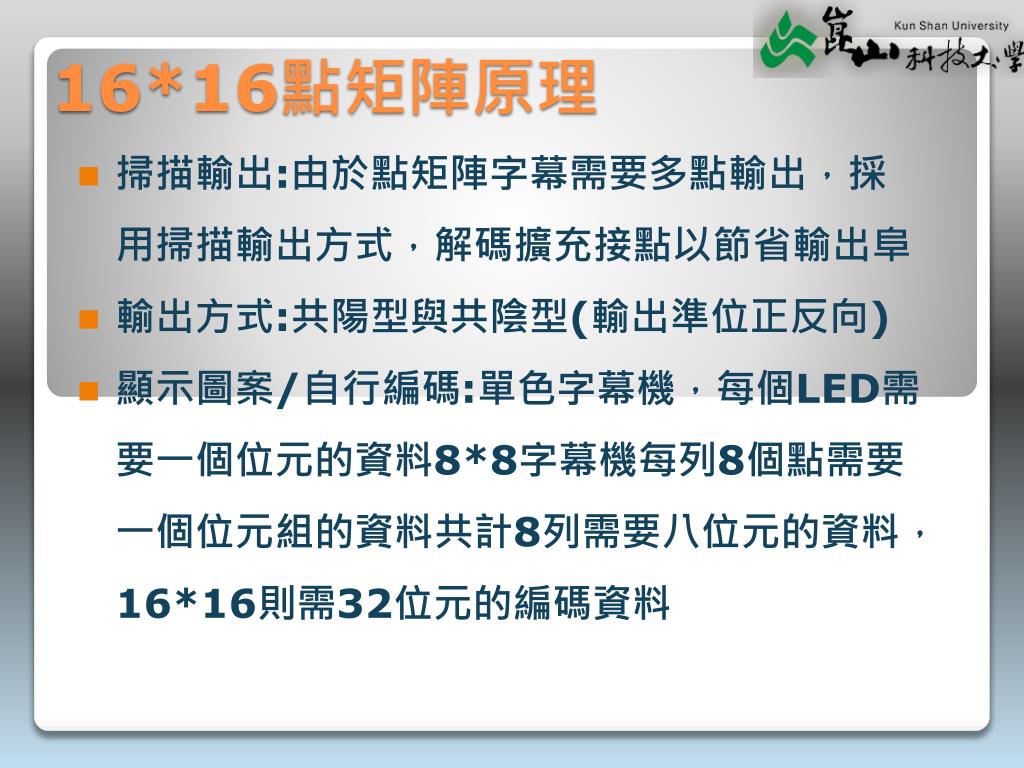

16*16點矩陣原理 掃描輸出:由於點矩陣字幕需要多點輸出，採用掃描輸出方式，解碼擴充接點以節省輸出阜 輸出方式:共陽型與共陰型(輸出準位正反向) 顯示圖案/自行編碼:單色字幕機，每個LED需要一個位元的資料8*8字幕機每列8個點需要一個位元組的資料共計8列需要八位元的資料，16*16則需32位元的編碼資料

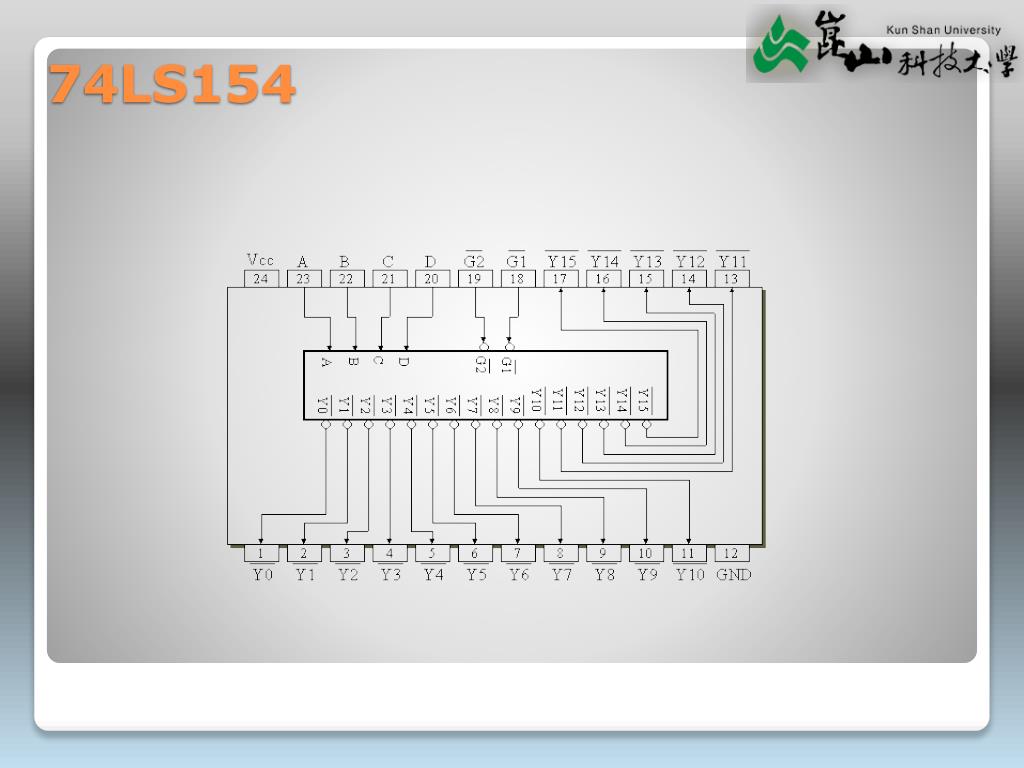

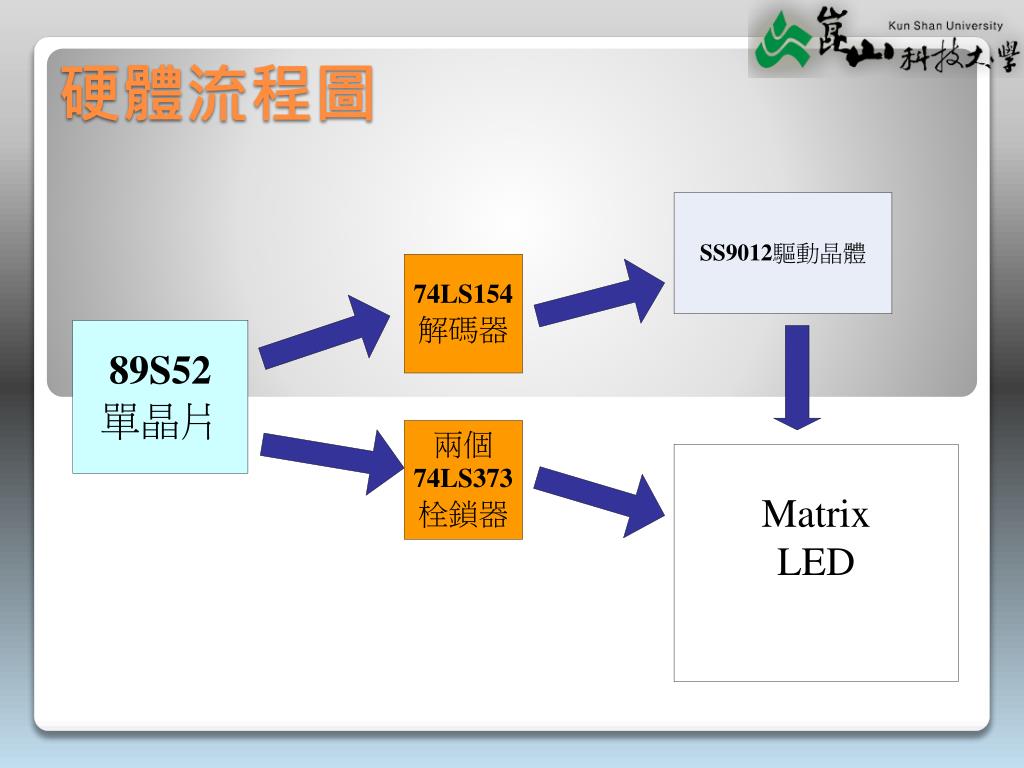

74LS154，4線~16線譯碼器/解調器，將四個二進制編碼輸入譯成16個彼獨力輸出之一，將數據從一個輸入線分配到16個輸出的任一個而實現解調功能，輸入嵌位二級管簡化了系統設計，與大部分TTL和DTL電路完全兼原理:這種單片4線~16線譯碼器非常適合用於高性能存儲器譯碼器。74LS154，4線~16線譯碼器/解調器，將四個二進制編碼輸入譯成16個彼獨力輸出之一，將數據從一個輸入線分配到16個輸出的任一個而實現解調功能，輸入嵌位二級管簡化了系統設計，與大部分TTL和DTL電路完全兼原理:這種單片4線~16線譯碼器非常適合用於高性能存儲器譯碼器。

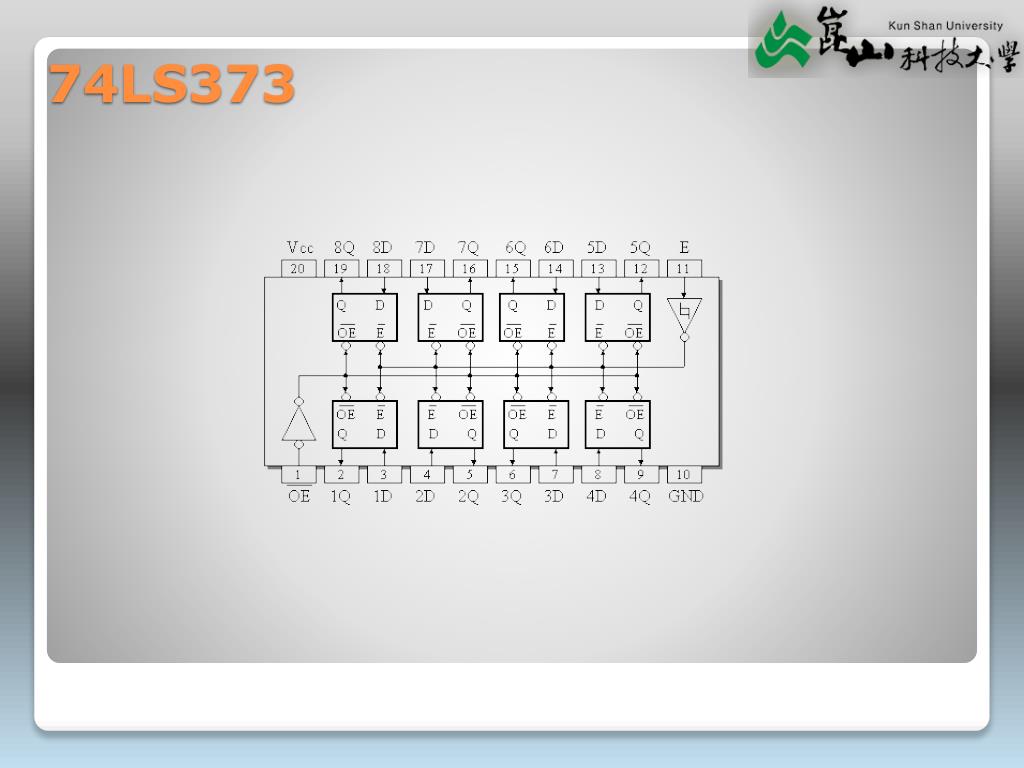

74LS373是閂鎖器，顧名思義是將資料保存的IC，Enable G=0時，輸出保持不變EnableG=1時，輸出等於輸入，OutputControl=0時，正常輸出，Outputcontral=1，輸出腳段路。
流程圖 讀取陣列 栓鎖Hi 栓鎖Lo 輸出掃描信號 宣告字型陣列、變數與函數 開 始 no 16行? yes no 60次? 從第一行開始 yes no 下一個字型 N個字型 yes 從第一個字型開始

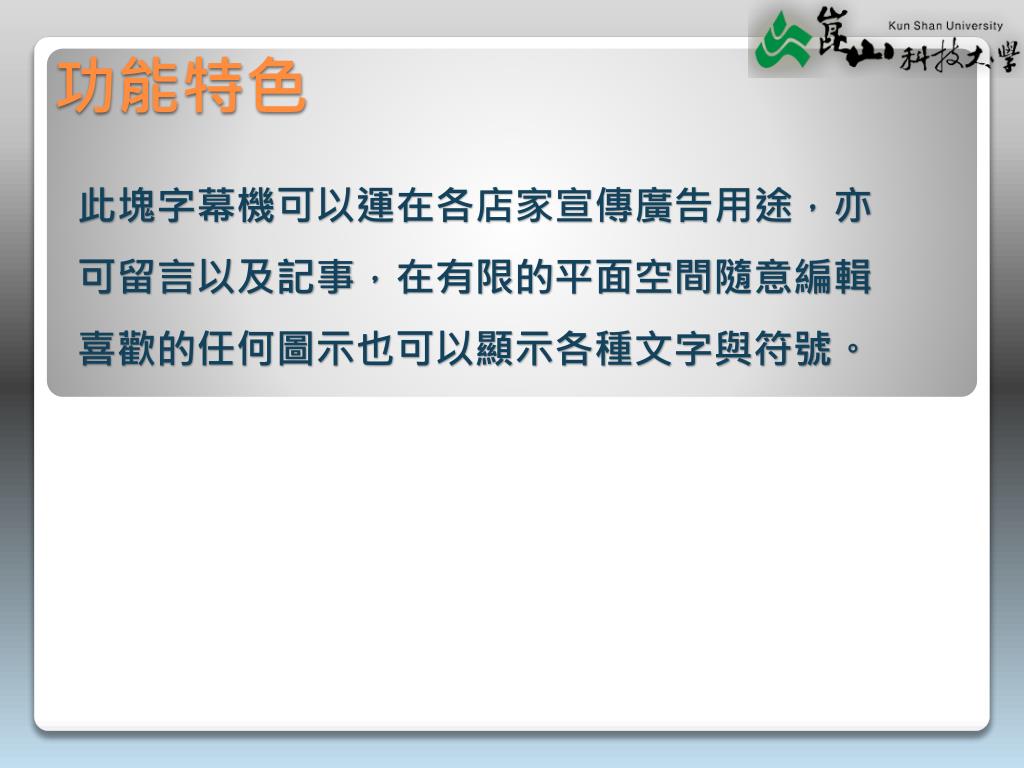

功能特色 此塊字幕機可以運在各店家宣傳廣告用途，亦可留言以及記事，在有限的平面空間隨意編輯喜歡的任何圖示也可以顯示各種文字與符號。

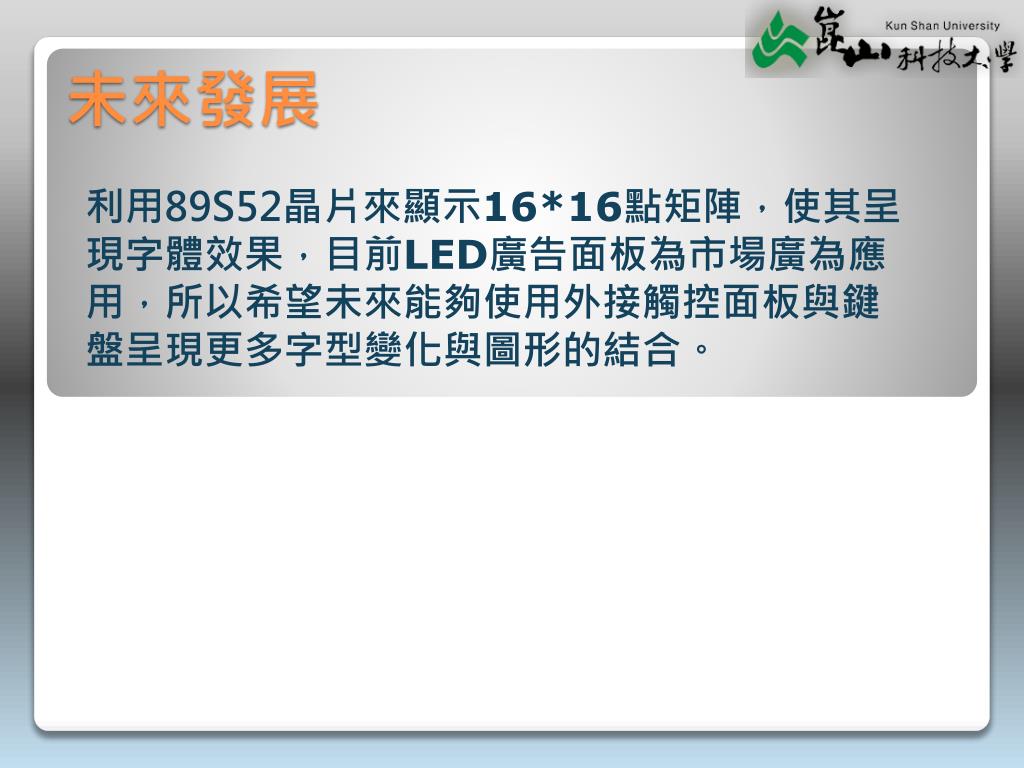

未來發展 利用89S52晶片來顯示16*16點矩陣，使其呈現字體效果，目前LED廣告面板為市場廣為應用，所以希望未來能夠使用外接觸控面板與鍵盤呈現更多字型變化與圖形的結合。
