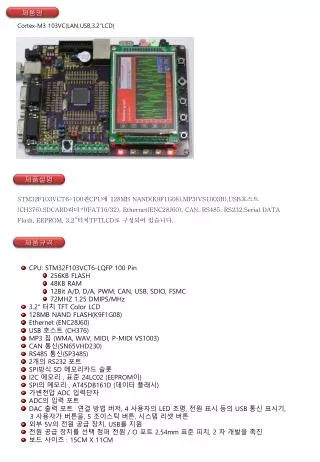

  1. 제품명 Cortex-M3 103VC(LAN,USB,3.2”LCD) 제품설명 STM32F103VCT6-100핀CPU에 128MB NAND(K9F1G08),MP3(VS1003B),USB호스트(CH376),SDCARD리더기(FAT16/32), Ethernet(ENC28J60), CAN, RS485, RS232,Serial DATA Flash, EEPROM, 3,2”터치TFTLCD로 구성되어 있습니다. 제품규격 • CPU: STM32F103VCT6-LQFP 100 Pin • 256KB FLASH • 48KB RAM • 12Bit A/D, D/A, PWM, CAN, USB, SDIO, FSMC • 72MHZ 1.25 DMIPS/MHz • 3.2” 터치 TFT Color LCD • 128MB NAND FLASH(K9F1G08) • Ethernet(ENC28J60) • USB 호스트 (CH376) • MP3 칩 (WMA, WAV, MIDI, P-MIDI VS1003) • CAN 통신(SN65VHD230) • RS485 통신(SP3485) • 2개의 RS232 포트 • SPI방식 SD 메모리카드 슬롯 • I2C 메모리 , 표준 24LC02 (EEPROM이) • SPI의 메모리 , AT45DB161D (데이터 플래시) • 가변전압 ADC 입력단자 • ADC의 입력 포트 • DAC 출력 포트 연결 방법 버저, 4 사용자의 LED 조명, 전원 표시 등의 USB 통신 표시기, • 3 사용자가 버튼을, 5 조이스틱 버튼, 시스템 리셋 버튼 • 외부 5V의 전원 공급 장치, USB를 지원 • 전원 공급 장치를 선택 점퍼 전원 / O 포트 2.54mm 표준 피치, 2 차 개발을 촉진 • 보드 사이즈 : 15CM X 11CM

  2. 보드구성도 제품구성 개발키트 (ARM Cortex-M3) 1개 3.2인치 컬러 TFT터치스크린 모듈 1개 USB 케이블 시리얼 케이블 어댑터 CD (예제프로그램, 회로도, 설명서 제공)

  3. 제품사진들

  4. CD 구성 예제소스
