嘉義縣 103 學年度校園雲端環境無線網路建置規劃

Loading in 2 Seconds...

play fullscreen
1 / 14

嘉義縣 103 學年度校園雲端環境無線網路建置規劃 - PowerPoint PPT Presentation


  • 180 Views
  • Uploaded on

嘉義縣 103 學年度校園雲端環境無線網路建置規劃. 嘉義縣教育網路中心 103.09.09. 嘉義縣校園無線網路服務源起. 92 年於各校設置無線基地台 98 年 NGN 計畫更新無線基地台並加入教育部 TANet 無線網路漫遊交換計畫 102 年試行佈建多重無線網路服務 (Multi-SSID) 熱點並建立分流存取機制 103 年完成鄉鎮圖書館公眾無線網路 ( iTaiwan ) 共構建置. 教育部無線網路建置相關規定. 103 年校園雲端 環境無線網路建置 實施 計畫 目標 1 : 103 年行動學習試辦學校 (1 校 )

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about '嘉義縣 103 學年度校園雲端環境無線網路建置規劃' - autumn-jackson


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide2
嘉義縣校園無線網路服務源起
  • 92年於各校設置無線基地台
  • 98年NGN計畫更新無線基地台並加入教育部TANet無線網路漫遊交換計畫
  • 102年試行佈建多重無線網路服務(Multi-SSID)熱點並建立分流存取機制
  • 103年完成鄉鎮圖書館公眾無線網路(iTaiwan)共構建置

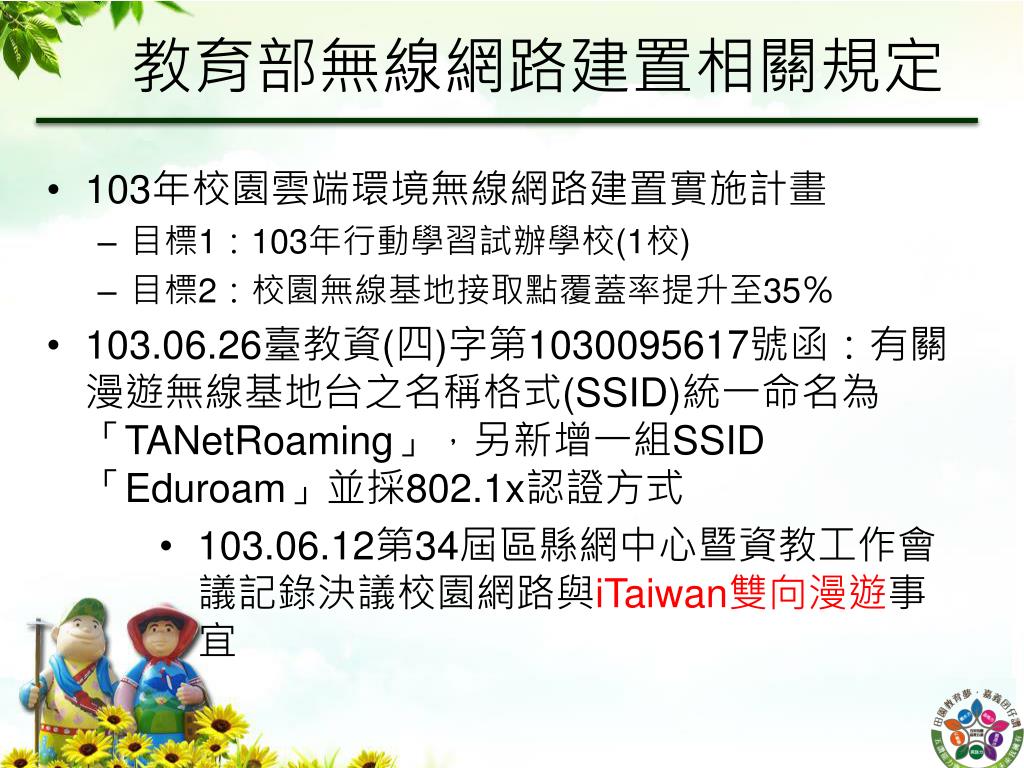

slide3
教育部無線網路建置相關規定
  • 103年校園雲端環境無線網路建置實施計畫
    • 目標1:103年行動學習試辦學校(1校)
    • 目標2:校園無線基地接取點覆蓋率提升至35%
  • 103.06.26臺教資(四)字第1030095617號函:有關漫遊無線基地台之名稱格式(SSID)統一命名為「TANetRoaming」,另新增一組SSID「Eduroam」並採802.1x認證方式
  • 103.06.12第34屆區縣網中心暨資教工作會議記錄決議校園網路與iTaiwan雙向漫遊事宜

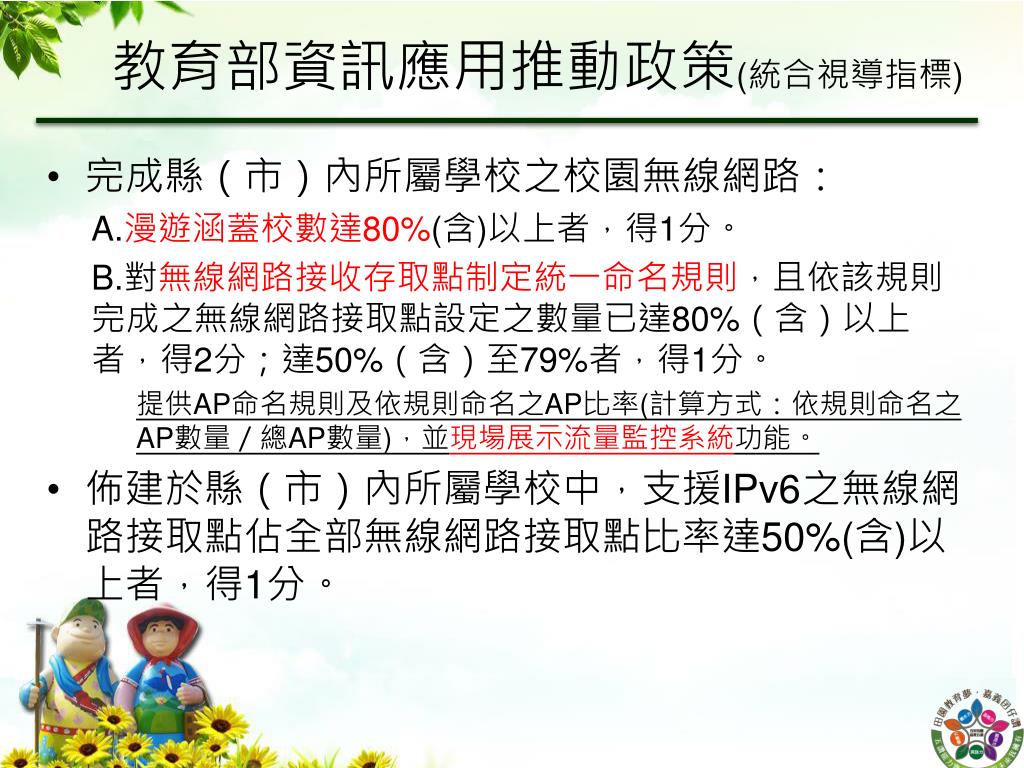

slide4
教育部資訊應用推動政策(統合視導指標)
  • 完成縣(市)內所屬學校之校園無線網路:

A.漫遊涵蓋校數達80%(含)以上者,得1分。

B.對無線網路接收存取點制定統一命名規則,且依該規則完成之無線網路接取點設定之數量已達80%(含)以上者,得2分;達50%(含)至79%者,得1分。

提供AP命名規則及依規則命名之AP比率(計算方式:依規則命名之AP數量/總AP數量),並現場展示流量監控系統功能。

  • 佈建於縣(市)內所屬學校中,支援IPv6之無線網路接取點佔全部無線網路接取點比率達50%(含)以上者,得1分。

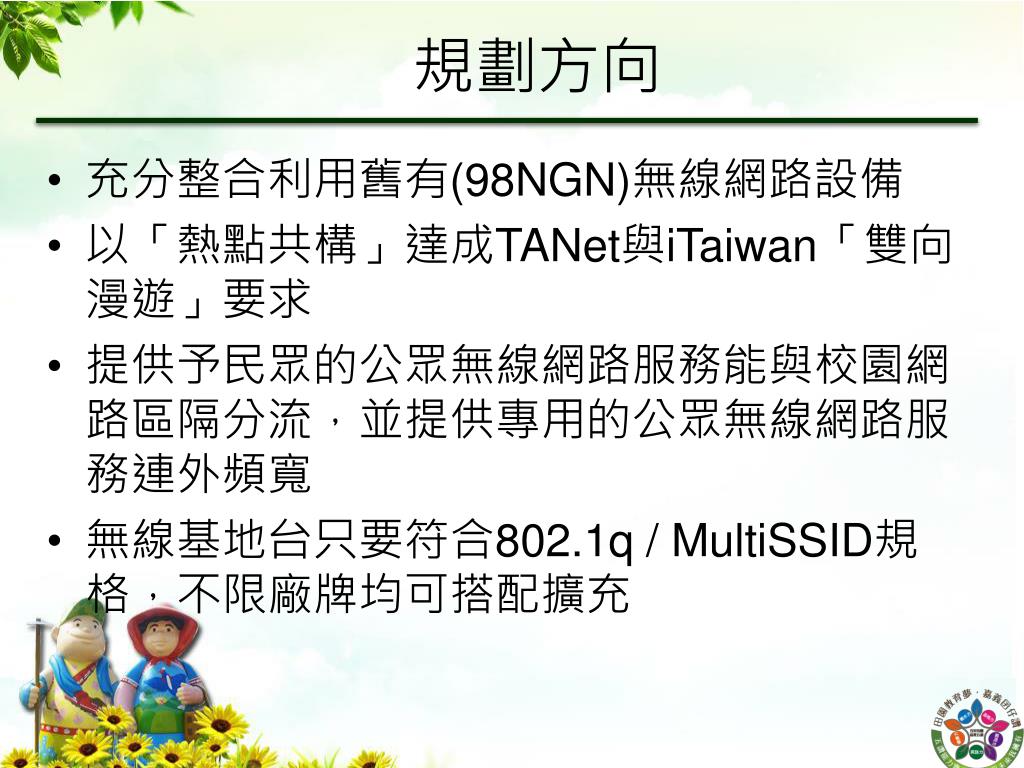

slide5
規劃方向
  • 充分整合利用舊有(98NGN)無線網路設備
  • 以「熱點共構」達成TANet與iTaiwan「雙向漫遊」要求
  • 提供予民眾的公眾無線網路服務能與校園網路區隔分流,並提供專用的公眾無線網路服務連外頻寬
  • 無線基地台只要符合802.1q / MultiSSID規格,不限廠牌均可搭配擴充

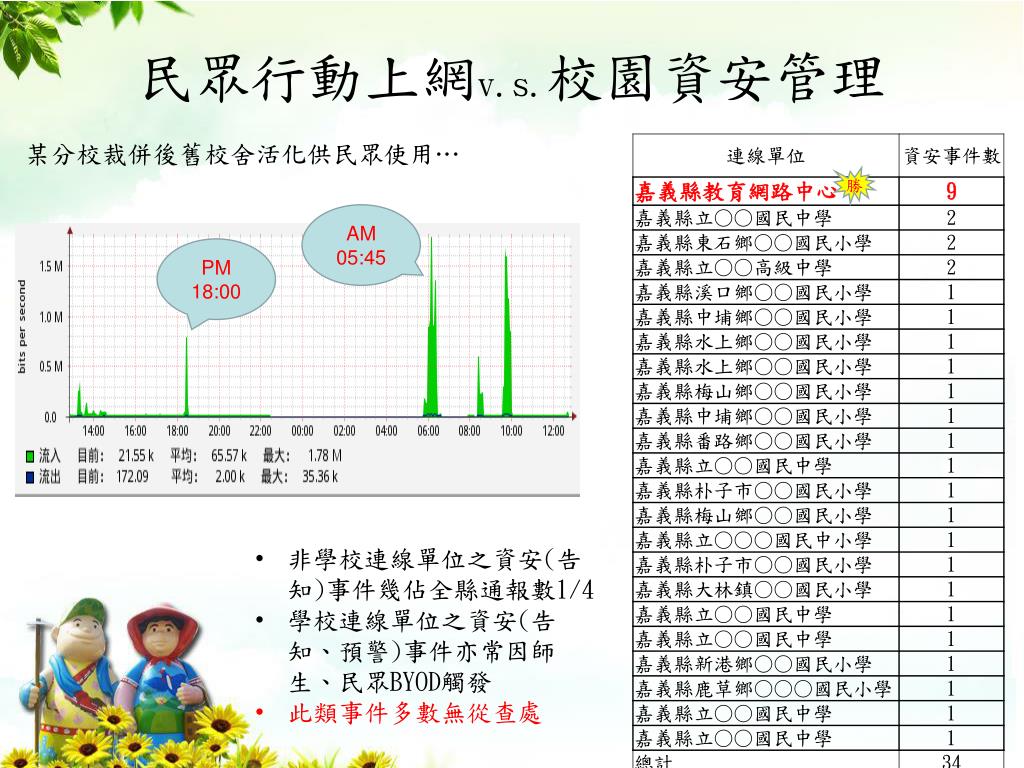

slide6
民眾行動上網v.s.校園資安管理

某分校裁併後舊校舍活化供民眾使用…

AM 05:45

PM 18:00

  • 非學校連線單位之資安(告知)事件幾佔全縣通報數1/4
  • 學校連線單位之資安(告知、預警)事件亦常因師生、民眾BYOD觸發
  • 此類事件多數無從查處

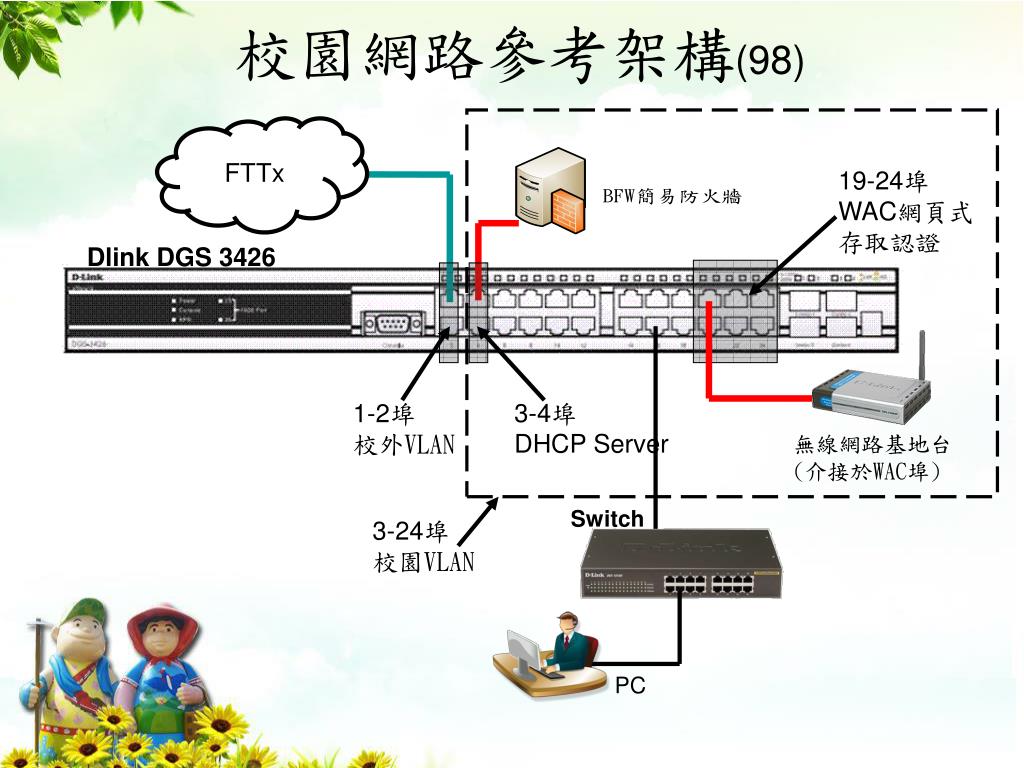

slide8
校園網路參考架構(98)

FTTx

19-24埠

WAC網頁式

存取認證

DlinkDGS 3426

3-4埠

DHCP Server

1-2埠

校外VLAN

無線網路基地台

(介接於WAC埠)

Switch

3-24埠

校園VLAN

PC

slide9
校園網路參考架構(103b-104)

CHT FTTx

19-22埠

802.1Q

Tagged VLAN

網路存取閘道器

IPv4 Firewall/NAT

IPv6 Firewall/Router

WLAN HotSpot/VPN

Port3-eth1

DlinkDGS 3426

Port4-eth2

DlinkDGS 3426 VLAN配置

802.1Q/MultiSSID

無線網路基地台

Switch

PC

802.1Q/MultiSSID

無線網路基地台

slide10
基本設備需求

VPN閘道器

無線網路基地台(AP)

具802.1Q Multi-SSID分流存取功能

新購設備之SNMP及802.1x Radius功能建議應支援IPv6協定

  • 提供公眾無線網路使用者經由VPN連線至網路中心iTaiwan電路
  • 提供HotSpot功能並具IPv6協定

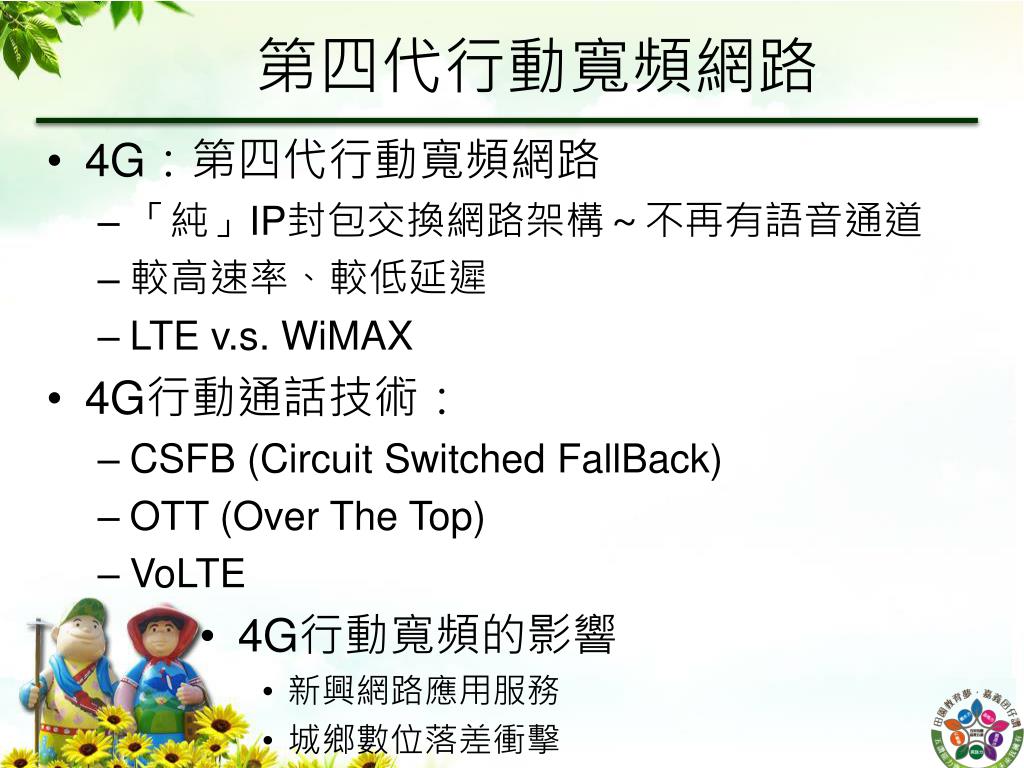

slide13
第四代行動寬頻網路
  • 4G:第四代行動寬頻網路
    • 「純」IP封包交換網路架構~不再有語音通道
    • 較高速率、較低延遲
    • LTE v.s. WiMAX
  • 4G行動通話技術:
    • CSFB (Circuit Switched FallBack)
    • OTT (Over The Top)
    • VoLTE
  • 4G行動寬頻的影響
      • 新興網路應用服務
      • 城鄉數位落差衝擊
