  1. RF整合型模組課程

  2. 整合型教學 零

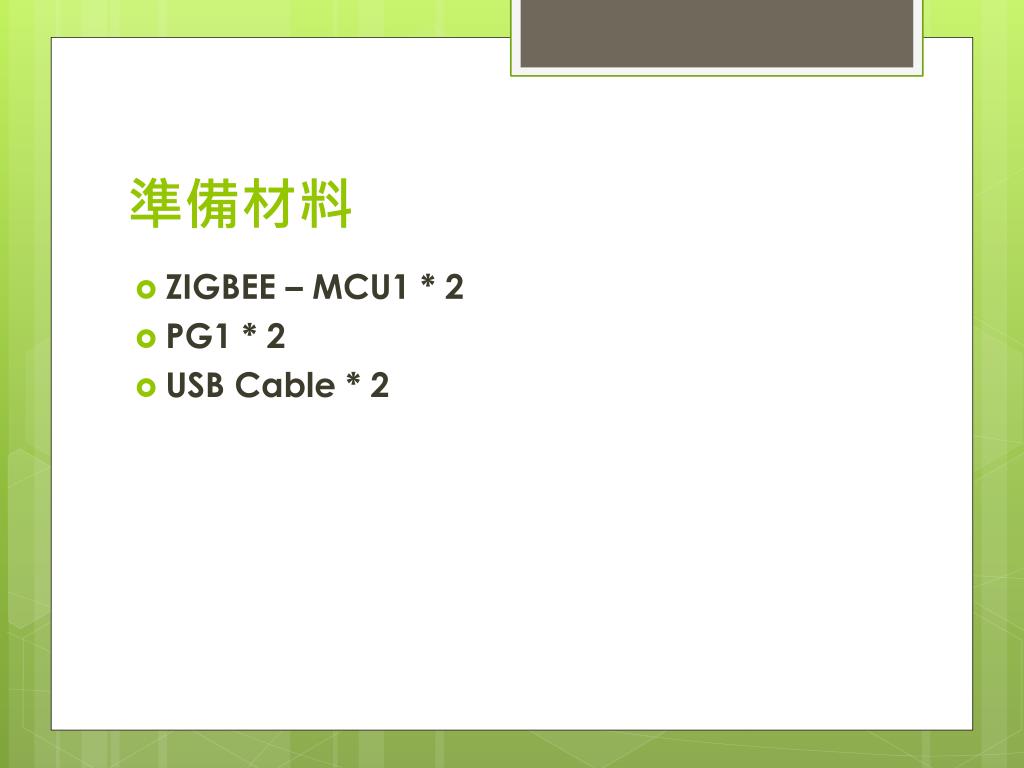

  3. 準備材料 • ZIGBEE–MCU1 * 2 • PG1 * 2 • USBCable * 2

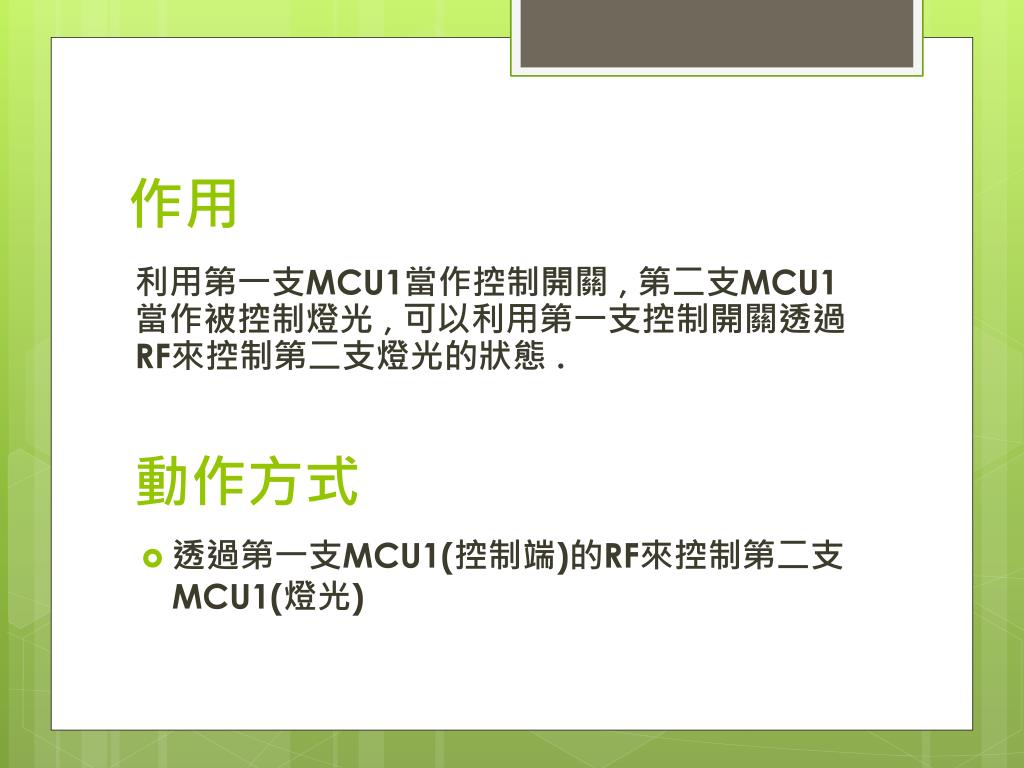

  4. 作用 利用第一支MCU1當作控制開關, 第二支MCU1當作被控制燈光 , 可以利用第一支控制開關透過RF來控制第二支燈光的狀態 . 動作方式 • 透過第一支MCU1(控制端)的RF來控制第二支MCU1(燈光)

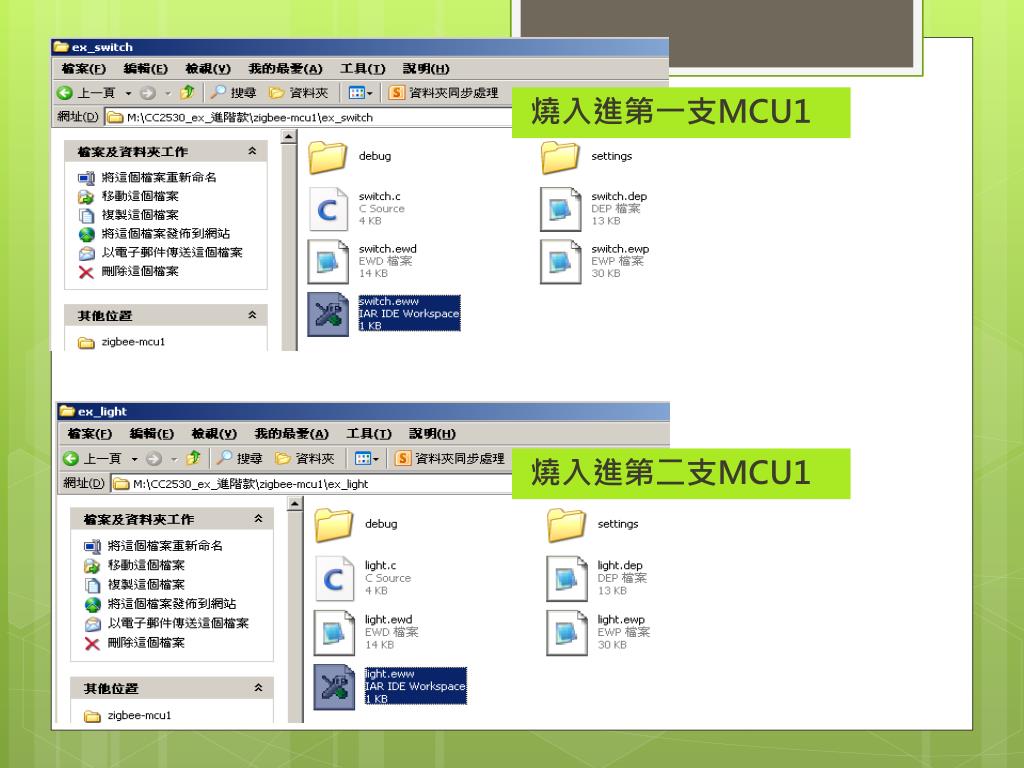

  5. 燒入進第一支MCU1 燒入進第二支MCU1

  6. 整合型教學 一

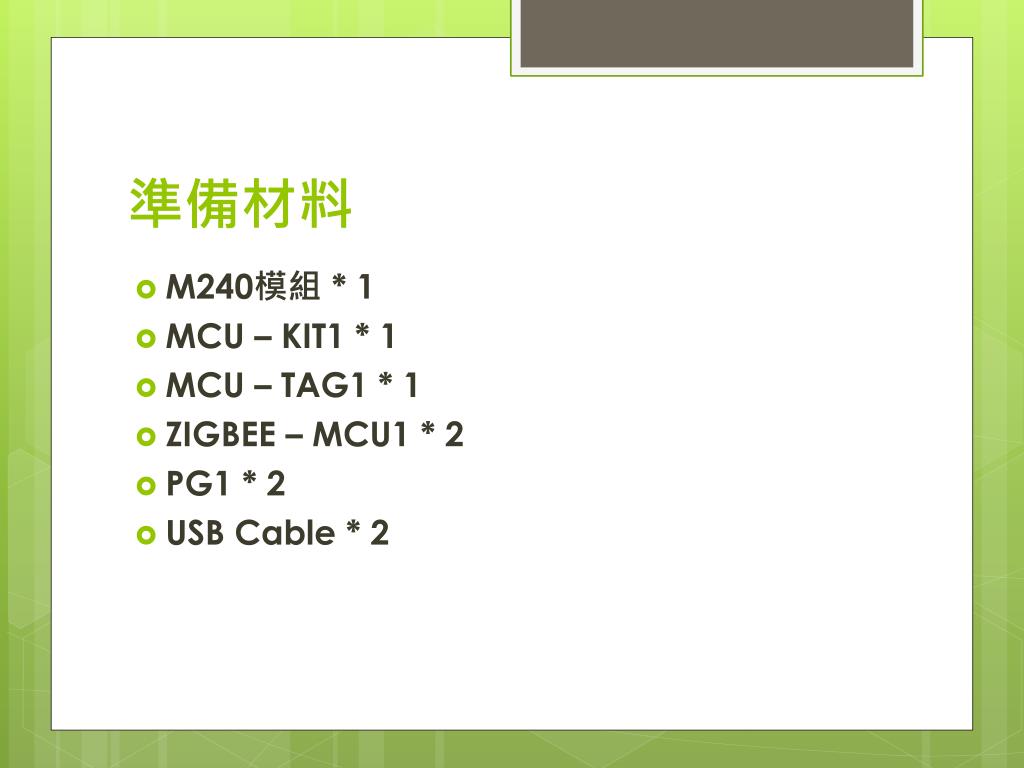

  7. 準備材料 • M240模組 * 1 • MCU–KIT1 * 1 • MCU–TAG1 *1 • ZIGBEE–MCU1 * 2 • PG1 * 2 • USBCable * 2

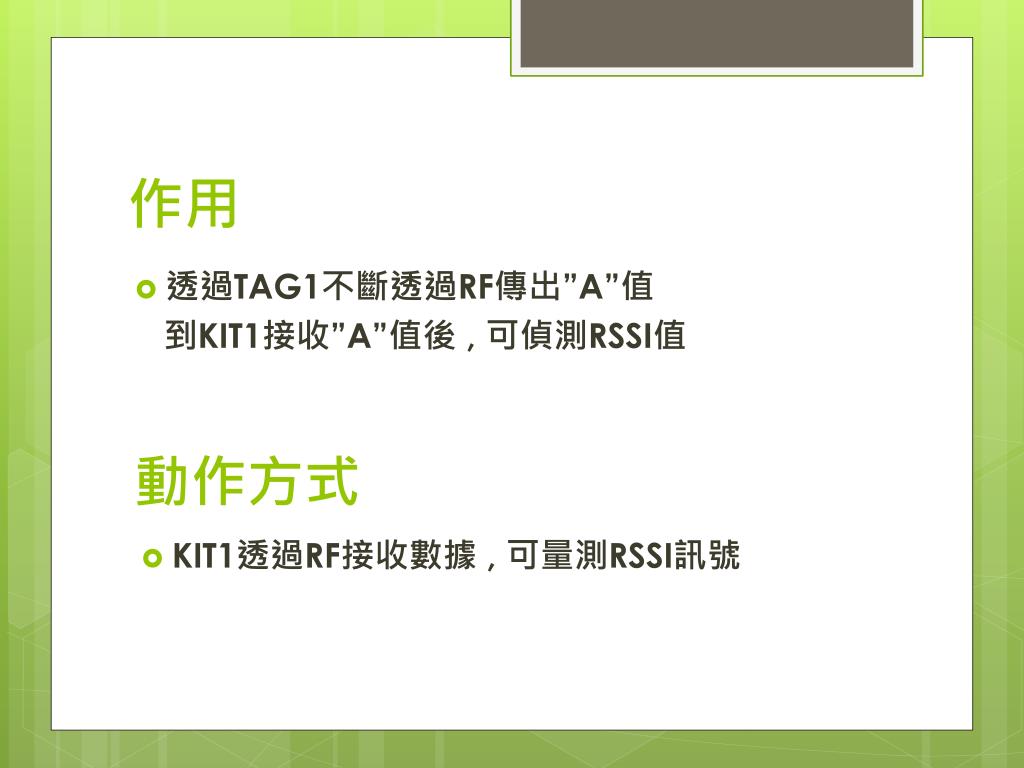

  8. 作用 • 透過TAG1不斷透過RF傳出”A”值 到KIT1接收”A”值後 , 可偵測RSSI值 動作方式 • KIT1透過RF接收數據 , 可量測RSSI訊號

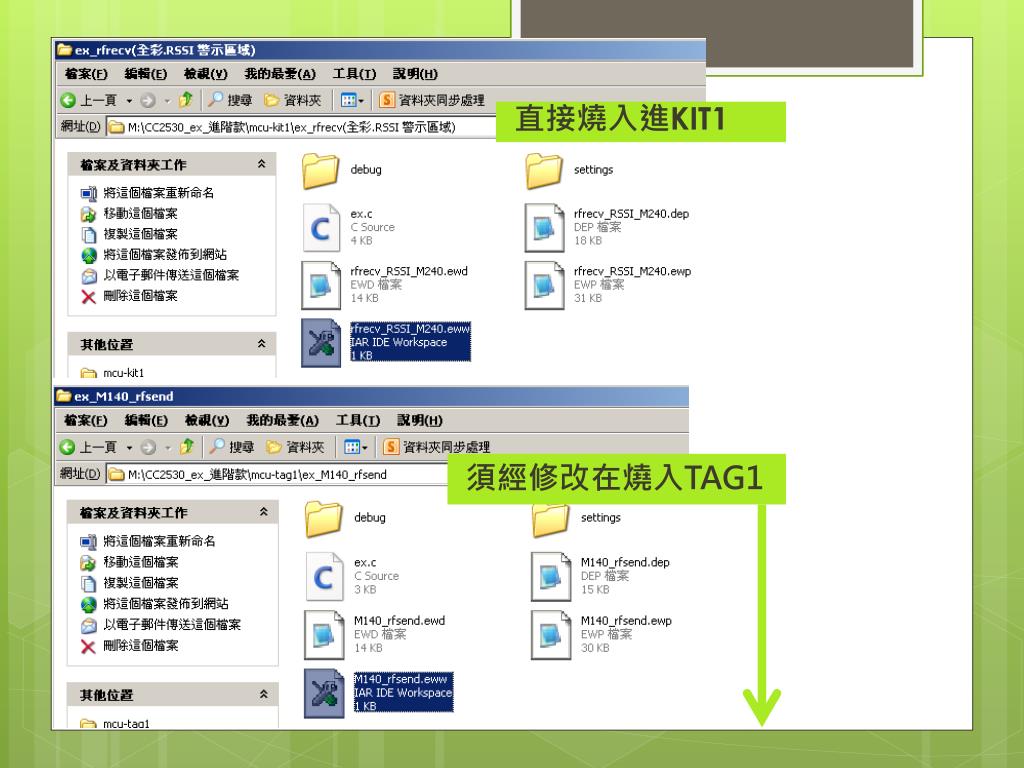

  9. 直接燒入進KIT1 須經修改在燒入TAG1

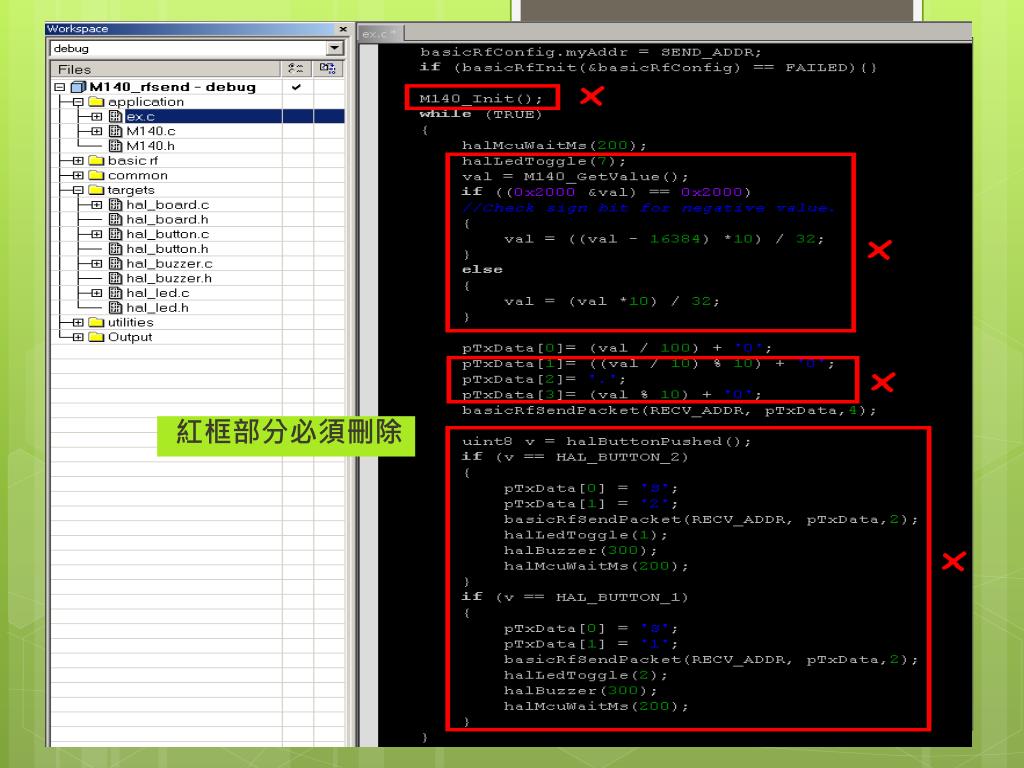

  10. 紅框部分必須刪除

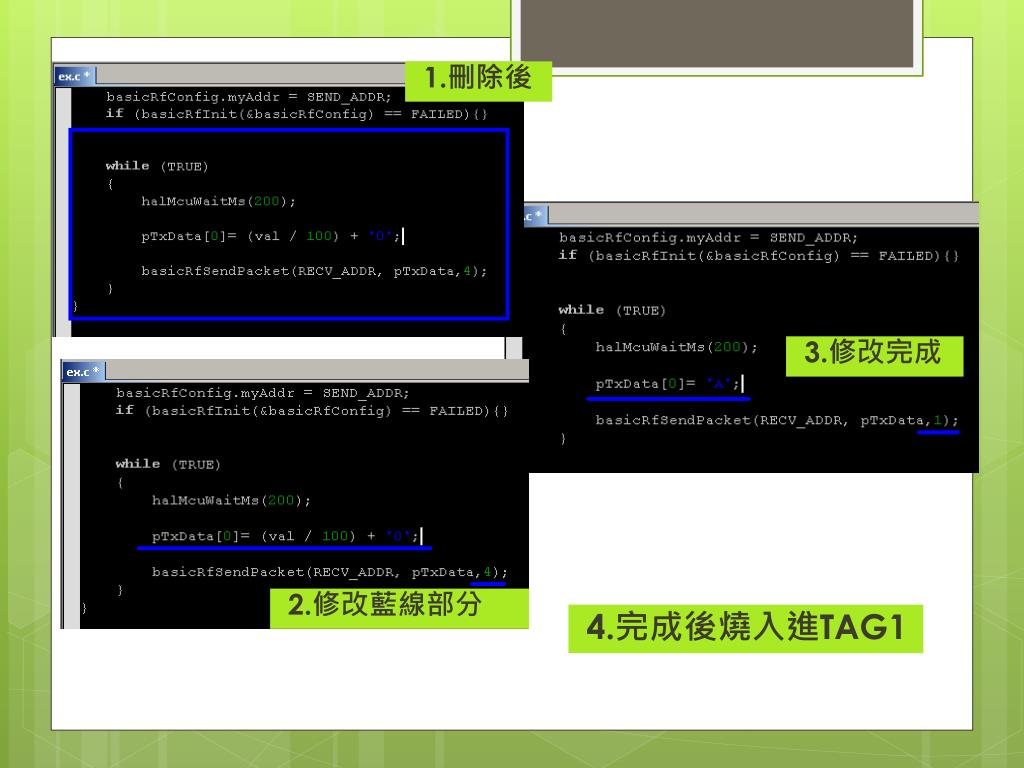

  11. 1.刪除後 3.修改完成 2.修改藍線部分 4.完成後燒入進TAG1

  12. 整合型教學 二

  13. 準備材料 • M160 模組 * 1 • M180模組 * 1 • MCU–KIT1 * 1 • MCU–TAG1 *1 • ZIGBEE–MCU1 * 2 • PG1 * 2 • USBCable * 2

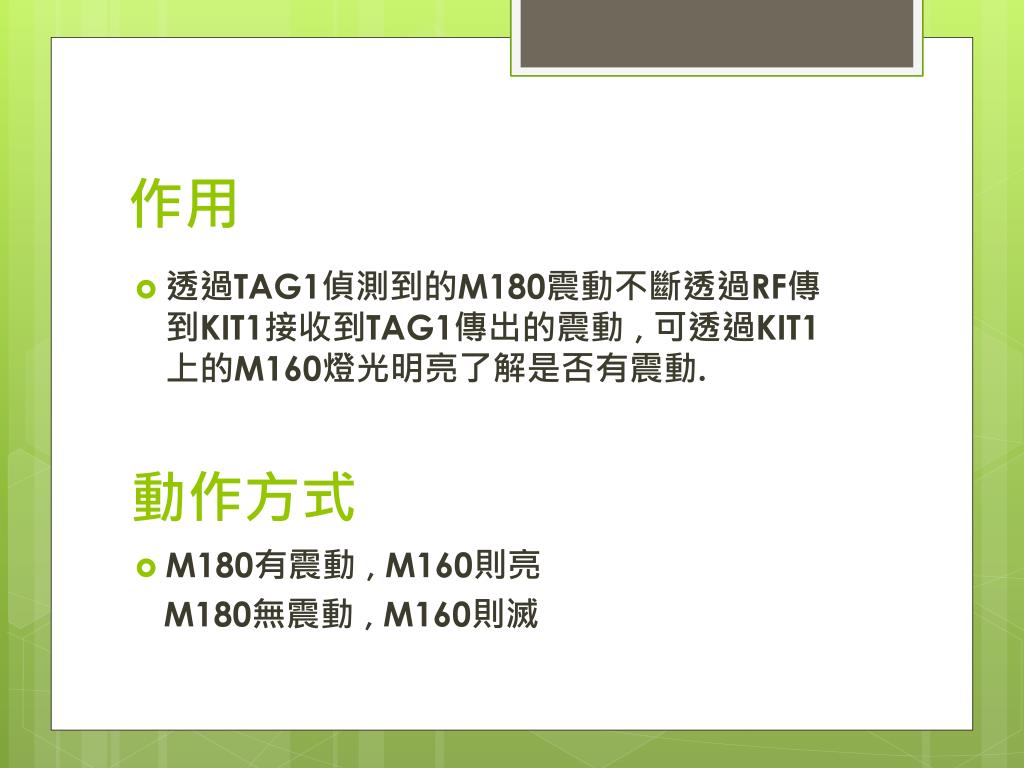

  14. 作用 • 透過TAG1偵測到的M180震動不斷透過RF傳 到KIT1接收到TAG1傳出的震動 , 可透過KIT1 上的M160燈光明亮了解是否有震動. • M180有震動 , M160則亮 M180無震動 , M160則滅 動作方式

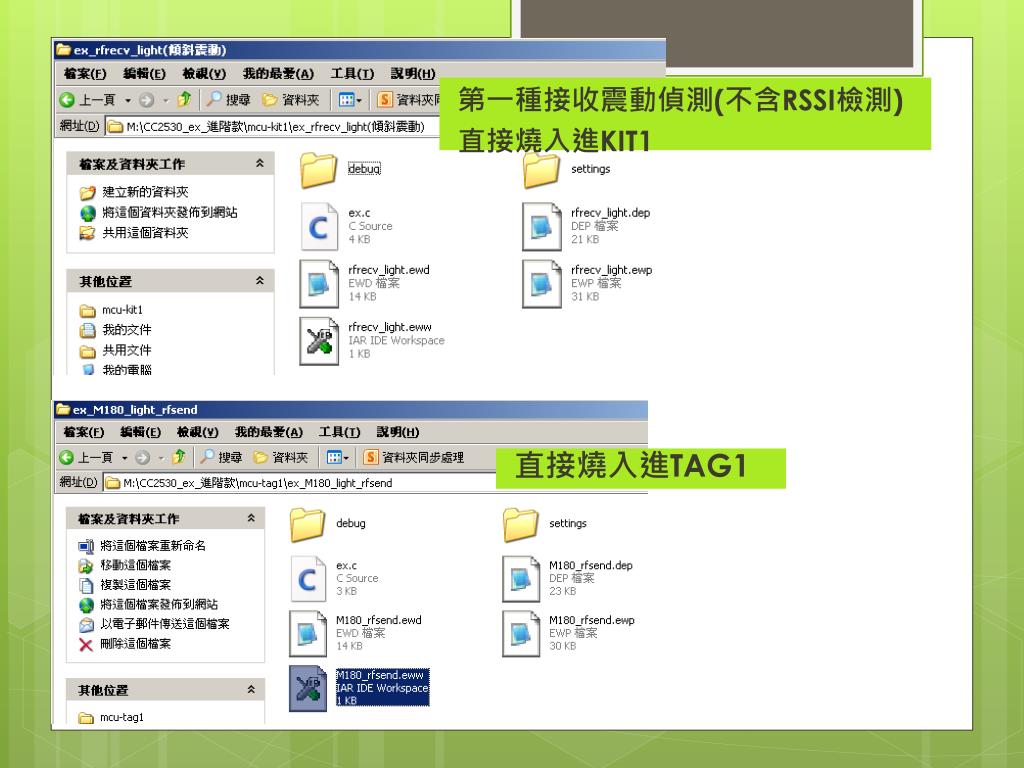

  15. 第一種接收震動偵測(不含RSSI檢測) 直接燒入進KIT1 直接燒入進TAG1

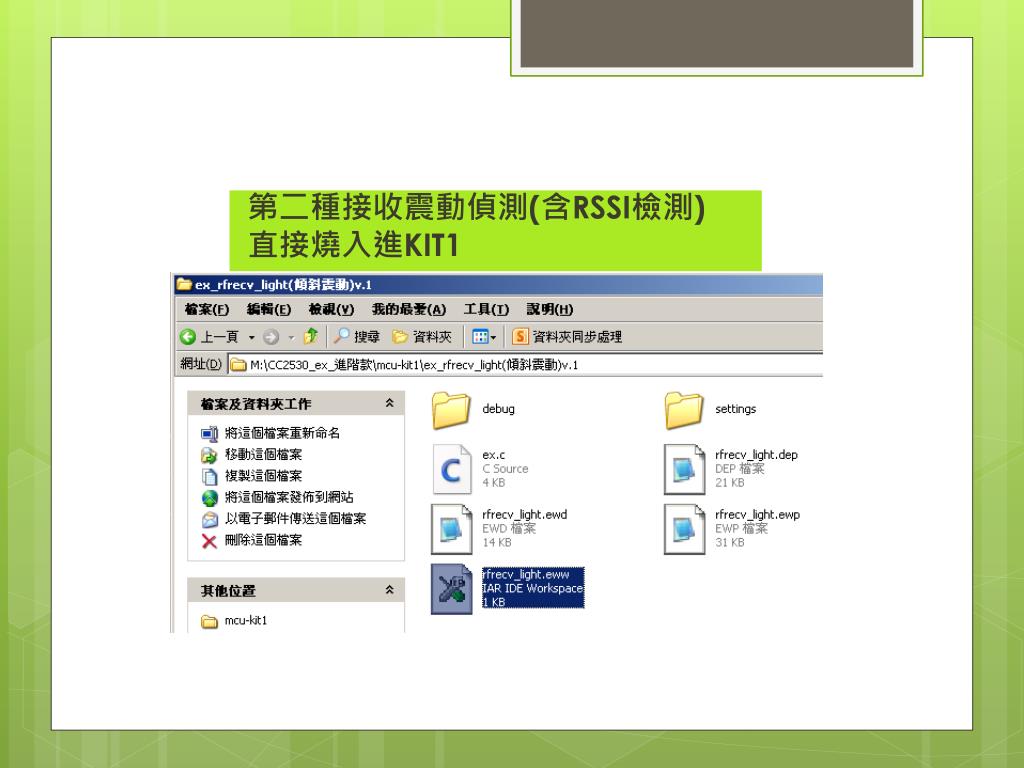

  16. 第二種接收震動偵測(含RSSI檢測) 直接燒入進KIT1

  17. 整合型教學 三

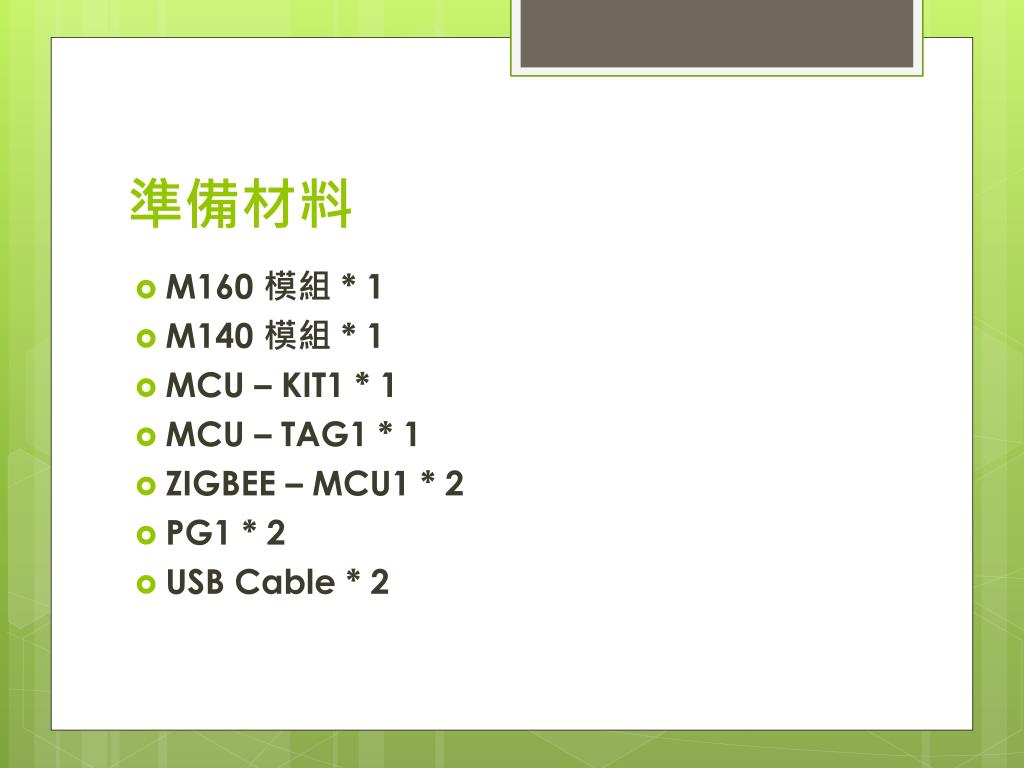

  18. 準備材料 • M160 模組 * 1 • M140模組 * 1 • MCU–KIT1 * 1 • MCU–TAG1 *1 • ZIGBEE–MCU1 * 2 • PG1 * 2 • USBCable * 2

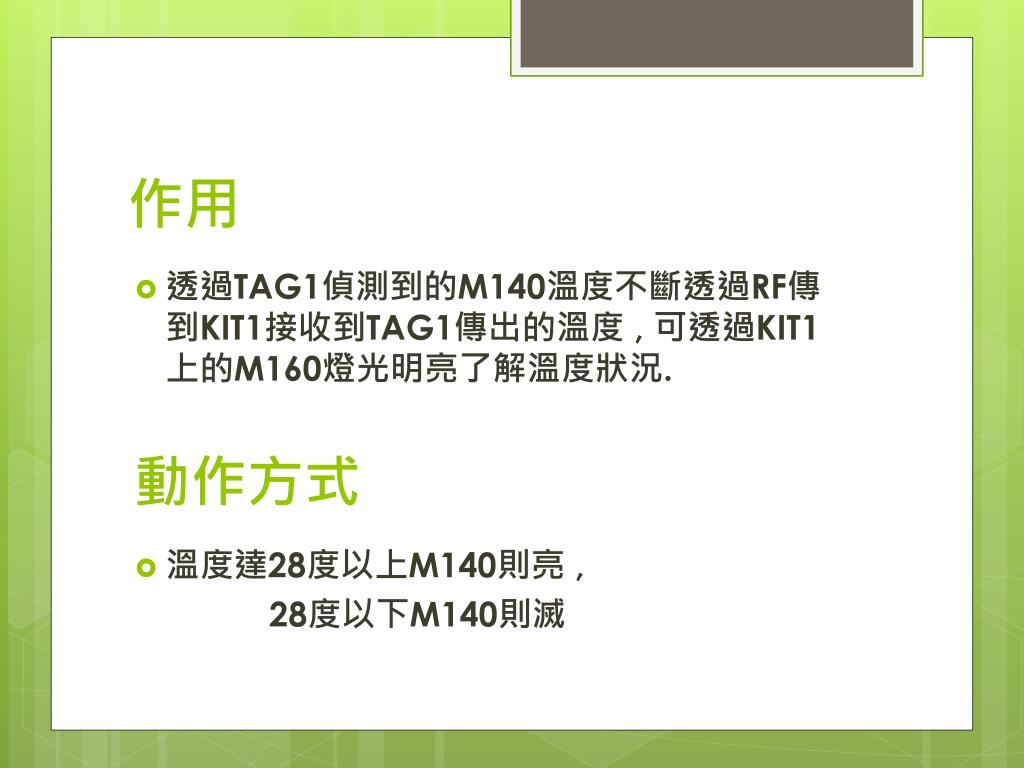

  19. 作用 • 透過TAG1偵測到的M140溫度不斷透過RF傳 到KIT1接收到TAG1傳出的溫度 , 可透過KIT1 上的M160燈光明亮了解溫度狀況. • 溫度達28度以上M140則亮 , 28度以下M140則滅 動作方式

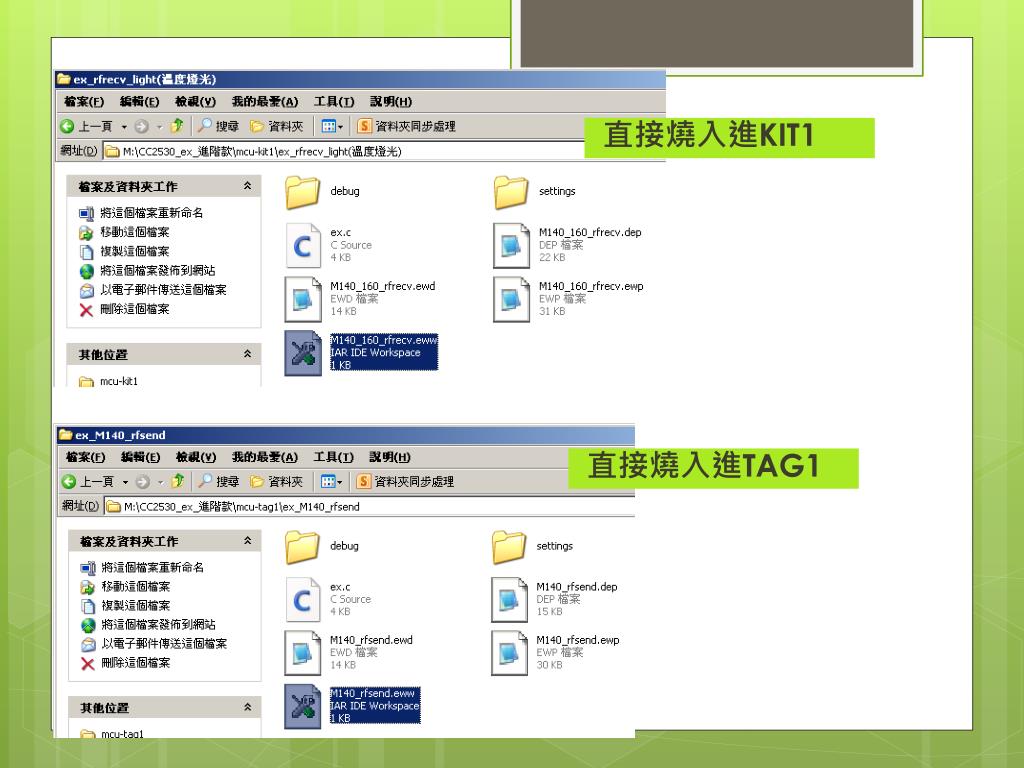

  20. 直接燒入進KIT1 直接燒入進TAG1

  21. 整合型教學 四

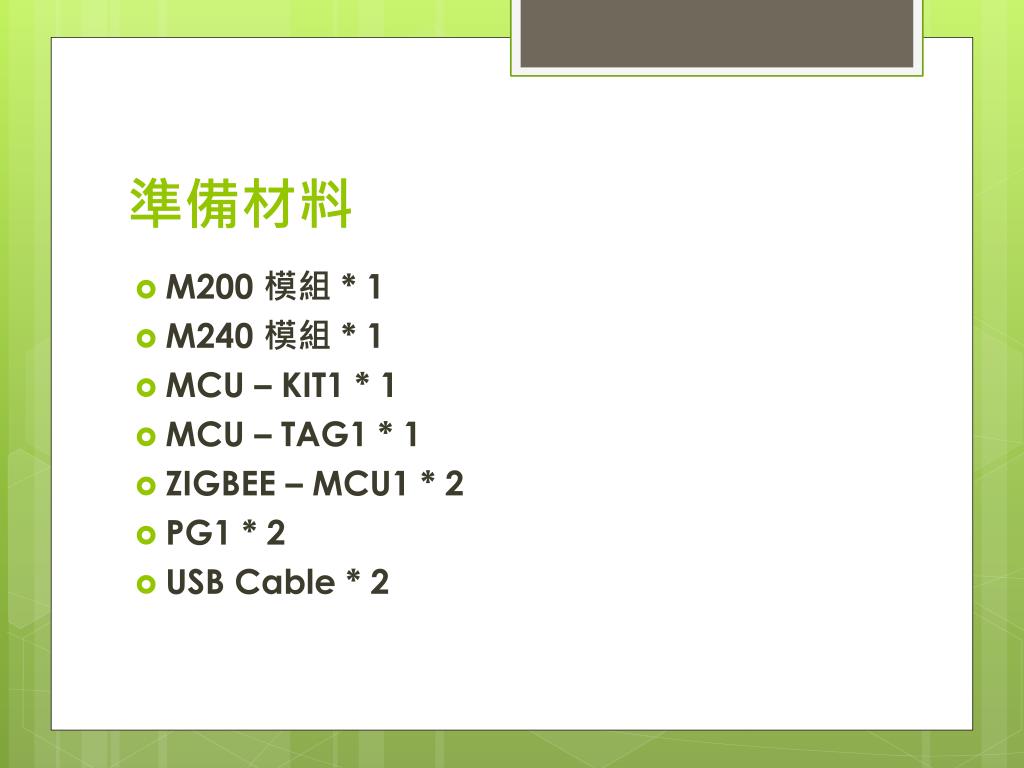

  22. 準備材料 • M200 模組 * 1 • M240模組 * 1 • MCU–KIT1 * 1 • MCU–TAG1 *1 • ZIGBEE–MCU1 * 2 • PG1 * 2 • USBCable * 2

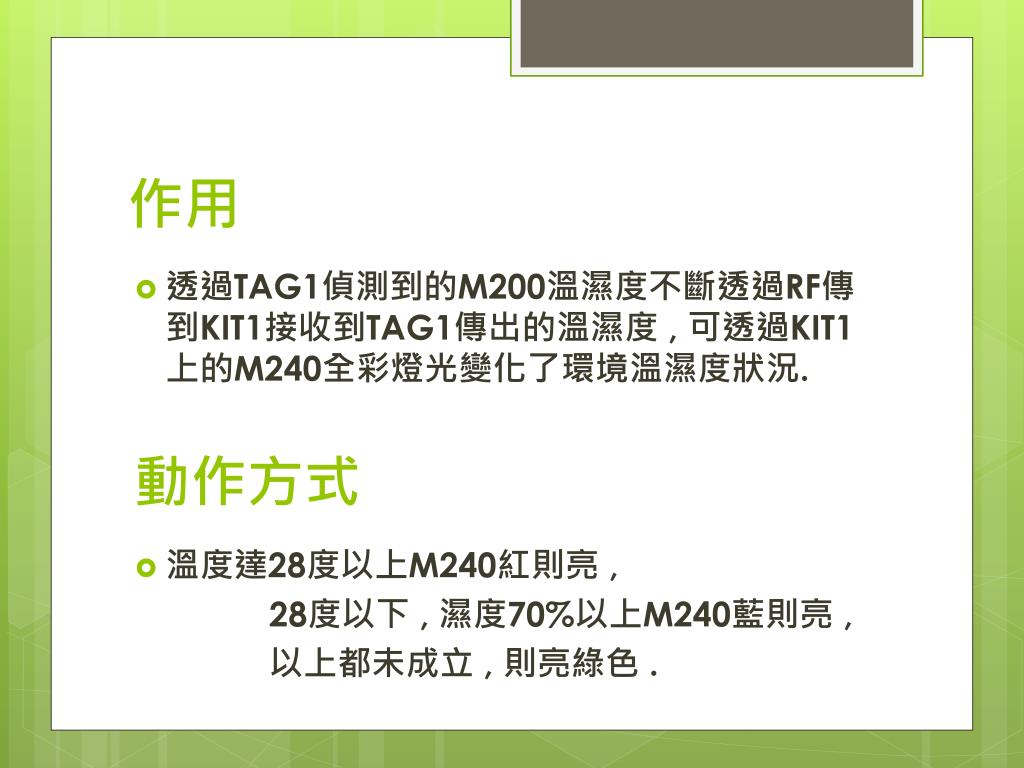

  23. 作用 • 透過TAG1偵測到的M200溫濕度不斷透過RF傳 到KIT1接收到TAG1傳出的溫濕度 , 可透過KIT1 上的M240全彩燈光變化了環境溫濕度狀況. • 溫度達28度以上M240紅則亮 , 28度以下 , 濕度70%以上M240藍則亮 , 以上都未成立 , 則亮綠色 . 動作方式

  24. 直接燒入進KIT1 直接燒入進TAG1

  25. 整合型教學 五

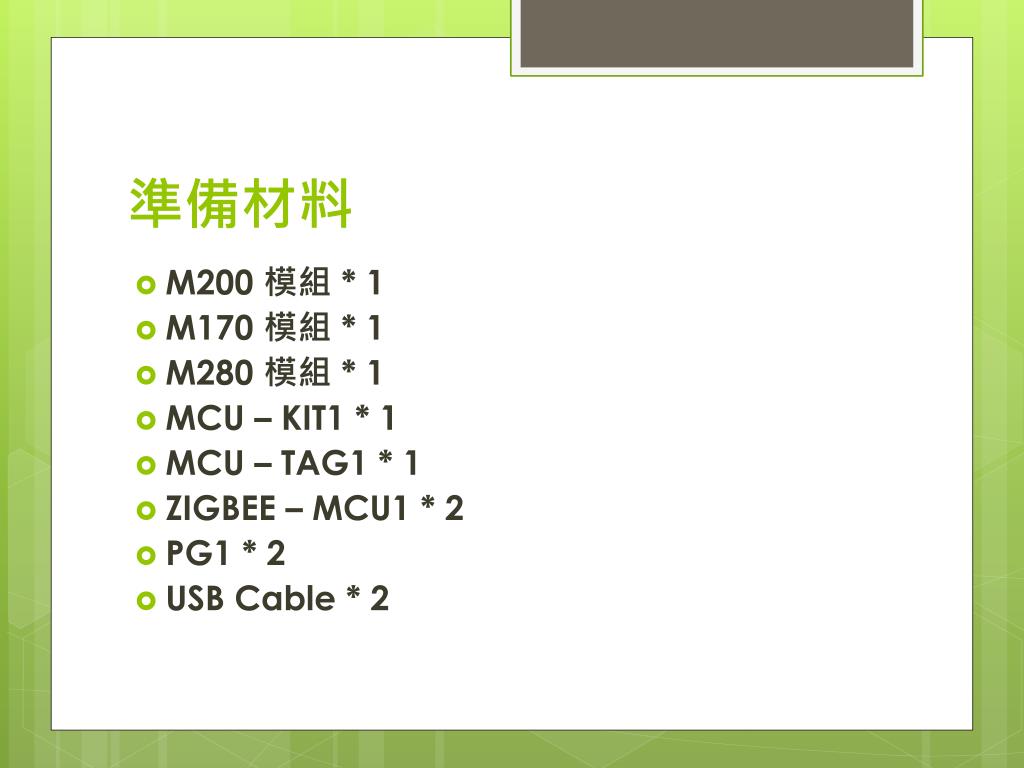

  26. 準備材料 • M200 模組 * 1 • M170模組 * 1 • M280模組 * 1 • MCU–KIT1 * 1 • MCU–TAG1 *1 • ZIGBEE–MCU1 * 2 • PG1 * 2 • USBCable * 2

  27. 作用 • 透過TAG1偵測到的M200溫濕度與M170照度不斷透過RF傳到KIT1接收到TAG1傳出的溫濕度與照度 , 可透過KIT1上的M280步進馬達配合光照度值進行正轉或反轉功能. • 光照度達40度以上M280則正轉 , 40度以下M280則反轉 . 動作方式

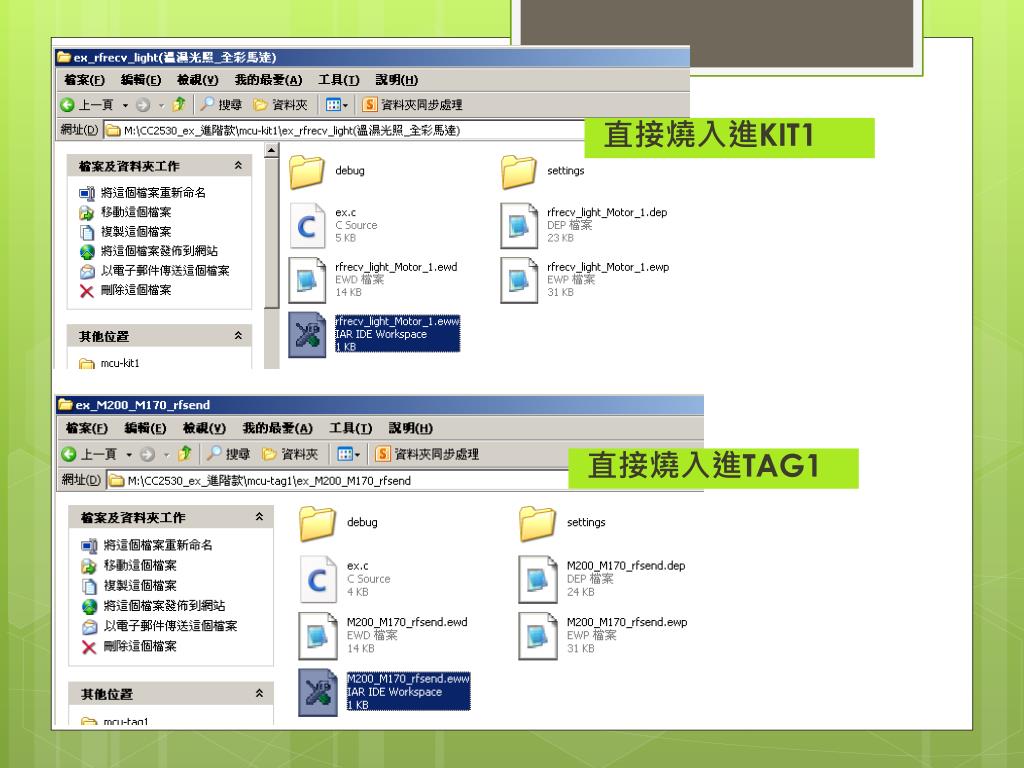

  28. 直接燒入進KIT1 直接燒入進TAG1

  29. 整合型教學 六

  30. 準備材料 • M160 模組 * 1 • M170模組 * 1 • MCU–KIT1 * 1 • MCU–TAG1 *1 • ZIGBEE–MCU1 * 2 • PG1 * 2 • USBCable * 2

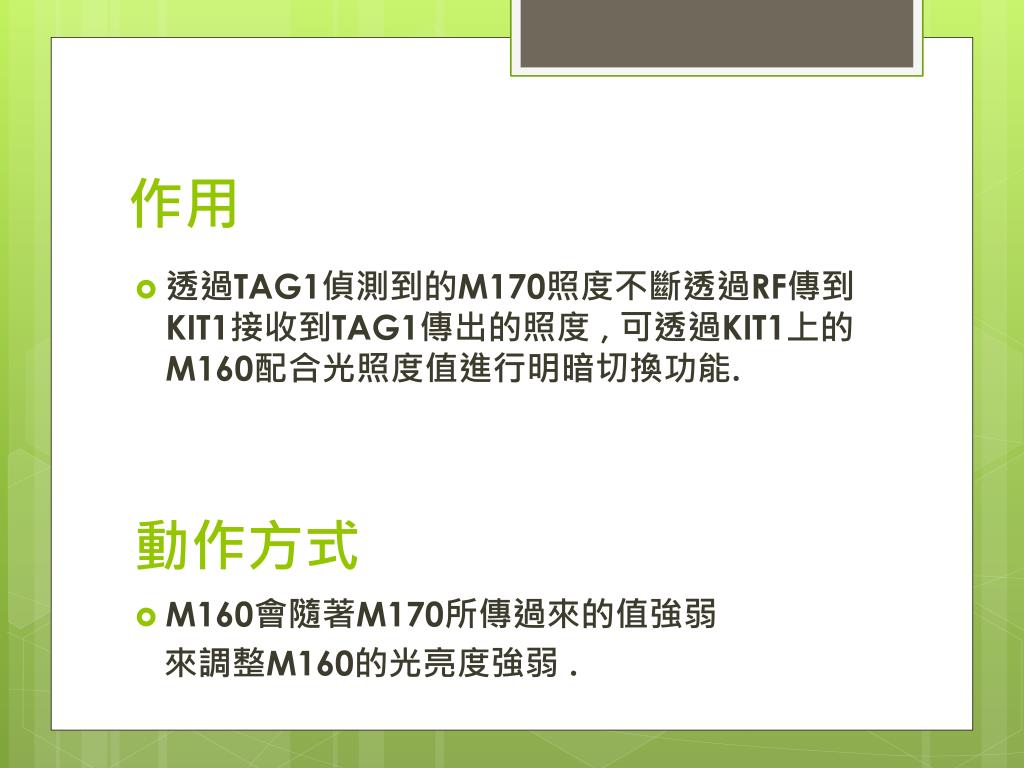

  31. 作用 • 透過TAG1偵測到的M170照度不斷透過RF傳到KIT1接收到TAG1傳出的照度 , 可透過KIT1上的M160配合光照度值進行明暗切換功能. • M160會隨著M170所傳過來的值強弱 來調整M160的光亮度強弱 . 動作方式

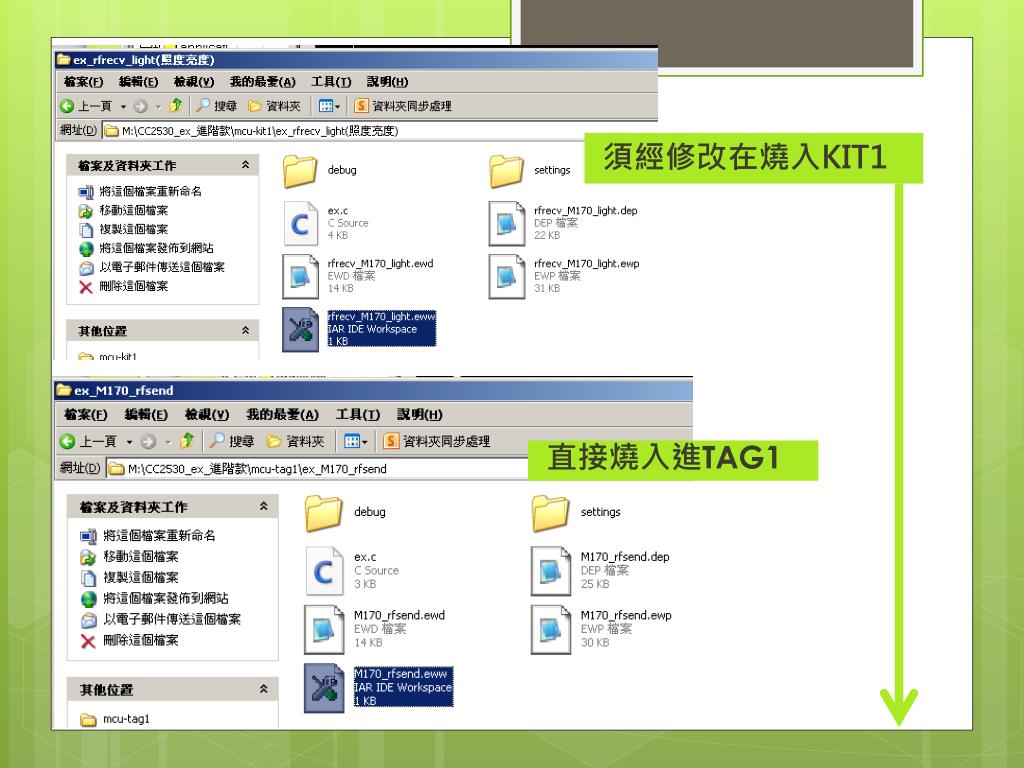

  32. 須經修改在燒入KIT1 直接燒入進TAG1

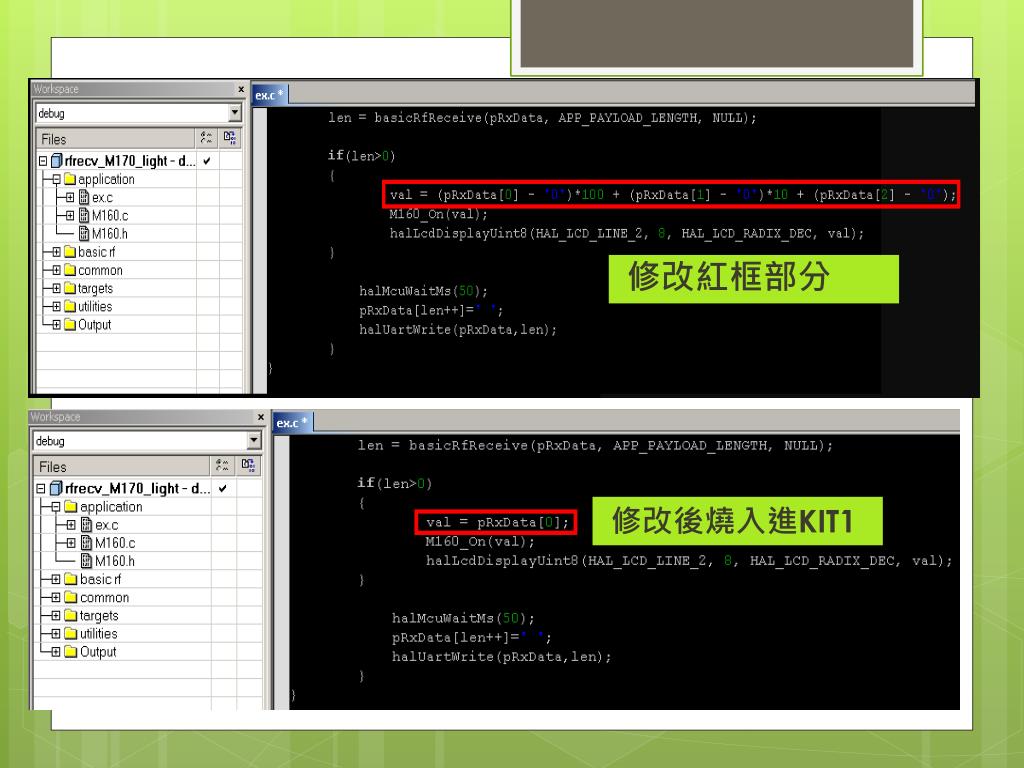

  33. 修改紅框部分 修改後燒入進KIT1
