  1. 土 木 工 程 制 图(第四版) 第14章 桥梁、涵洞、隧道工程图 中国建筑工业出版社

  2. 对 老 师 们 的 温 馨 提 示 • 这一批教学演示文稿(PPT),是为使用卢传贤主编的《土 • 木工程制图》教材进行课堂教学而编制的电子讲稿之框架、雏 • 形,它原则上不能直接作为通用的电子讲稿来使用,更不能称 • 其为“电子教案”,它绝对不能代替教案设计。文稿的作者本来 • 无意,也不可能设计出来能为大家“统一”使用的电子讲稿。由 • 于各校的专业实际、学时、学生水平、教学条件以及教师的教 • 学风格的不同,必然对演示文稿会有不同的要求,期望有不同 • 的风格。本套演示文稿仅仅是提供一种借鉴,做了一些基本的 • 准备,使用者在使用前一定要根据自己的实际情况对其做个性 • 化处理:删除本页的声明,调整内容结构,改进编排顺序,简 • 化、削减文稿中的文字份量,加强图形、图片、视频、动画的 • 表现效果,充实你的精彩表演方法,把它改造成符合你自己需 • 要的、能更好展示教学水平的、表演技艺出众的实用化作品, • 以提高课堂教学效果。祝你圆满成功!

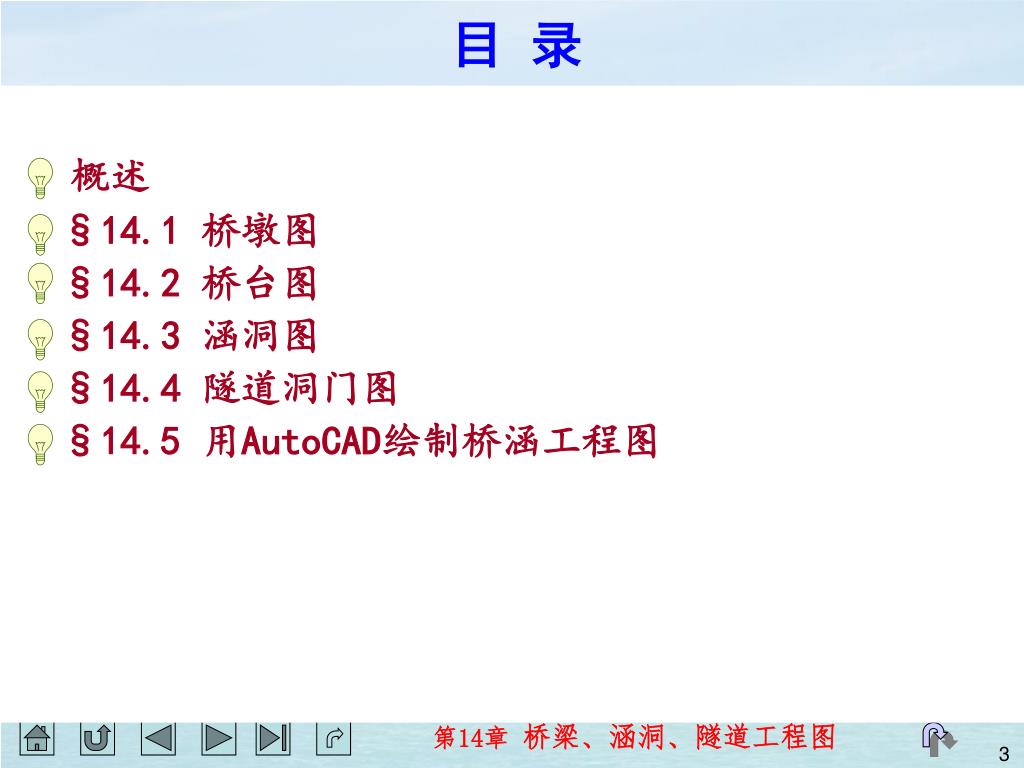

  3. 目 录 • 概述 • §14.1 桥墩图 • §14.2 桥台图 • §14.3 涵洞图 • §14.4 隧道洞门图 • §14.5 用AutoCAD绘制桥涵工程图

  4. 概 述

  5. 概 述 • 桥梁、涵洞、隧道是道路、水利工程中的建筑物,大量出 • 现在铁路、公路上。绘制这些建筑物的图样时,除要遵守技术 • 制图标准外,还要遵守《铁路工程制图标准》、《道路工程制 • 图标准》的规定,图上一些地方还沿用了本行业的习惯画法。 • 桥梁、涵洞、隧道工程图上的尺寸单位,标高为m,钢结 • 构为mm,圬工结构通常则为cm,并且常在附注中加以注明。

  6. 概 述 桥的结构形式繁多,但一般来说,桥梁主要由桥跨(梁)、桥墩和桥台组成。其中墩、台是桥梁两端和中间的支柱,梁的自重及梁上所承受的荷载,通过桥墩和桥台传给了地基。

  7. 概 述 • 表达桥梁需要的图纸数量较多。一般,首先需要提供桥址平 • 面图、全桥总图,然后需要进一步画出桥的各个组成部分的工程 • 图和局部详图。这里采用的仍是先全局,再个体,再局部的表达 • 手法。 桥址平面图

  8. 概 述 全桥总图

  9. §14-1 桥墩图 • 一、桥墩的构造及型式 • 墩帽 • 墩身实心 • 圆形 • 矩形 • 圆端形 • 尖端形 • …… • 空心 • 基础 • 扩大基础 • 桩基础 • 沉井基础

  10. §14-1 桥墩图 • 二、桥墩的表达 • 1. 桥墩图 举例

  11. §14-1 桥墩图 • 二、桥墩的表达 • 2. 墩帽图 • 3. 墩帽钢筋布置图 举例

  12. §14-2 桥台图 • 一、桥台的构造及型式 举例

  13. §14-2 桥台图 一、桥台的构造及型式 举例

  14. §14-2 桥台图 二、桥台的表达 1. 桥台总图 举例

  15. §14-2 桥台图 二、桥台的表达 2. 台顶构造图 举例 3. 台顶钢筋布置图

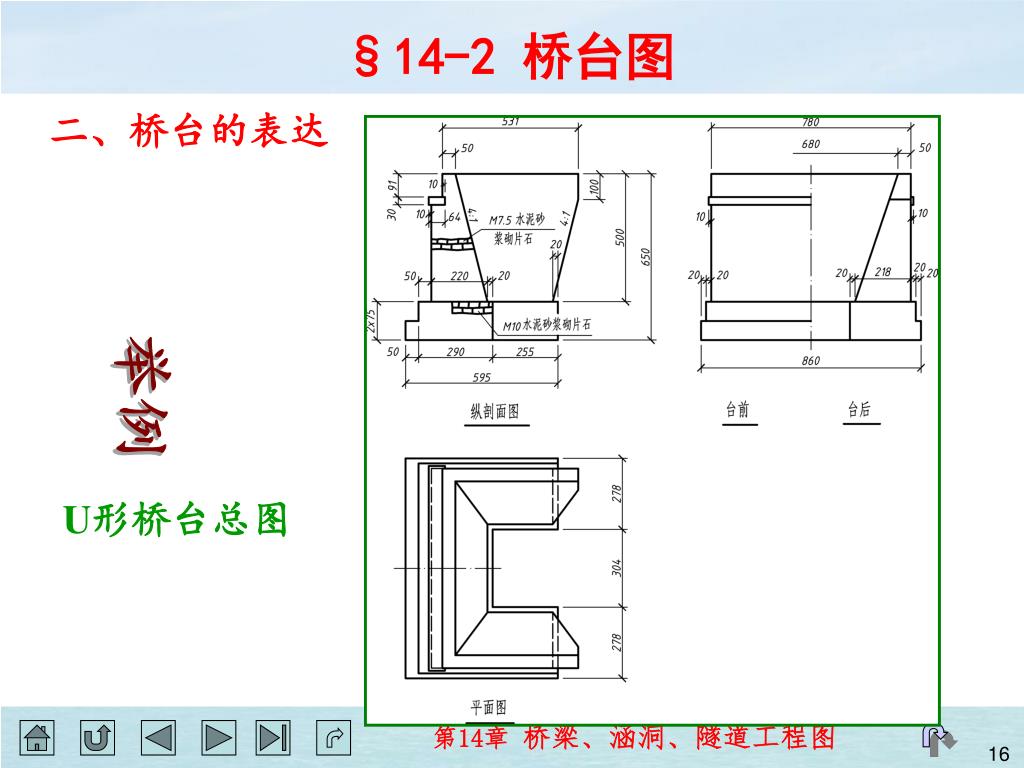

  16. §14-2 桥台图 二、桥台的表达 举例 U形桥台总图

  17. §14-3 涵洞图 一、涵洞与线路的关系

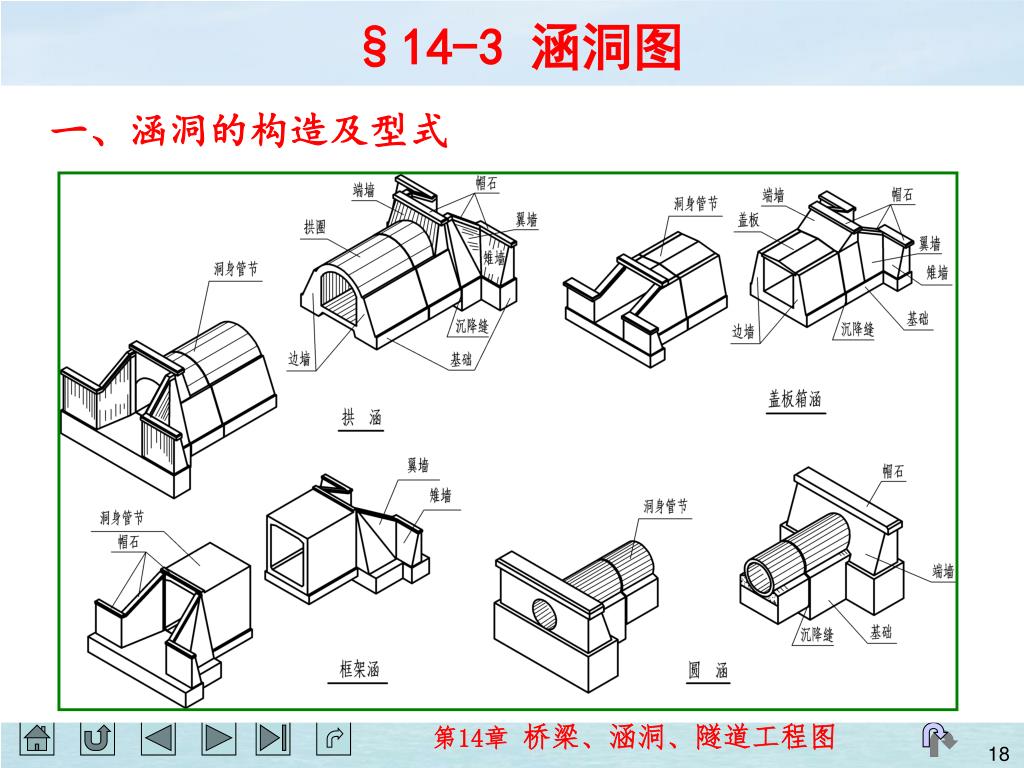

  18. §14-3 涵洞图 一、涵洞的构造及型式

  19. §14-3 涵洞图 一、涵洞的构造及型式

  20. §14-3 涵洞图 二、涵洞的表达 涵洞总图 必要时需画出构造详图、配筋图、出入口河床铺砌图 举例

  21. §14-4 隧道洞门图 一、一般知识 衬砌断面 举例

  22. §14-4 隧道洞门图 一、一般知识 隧道洞门 举例

  23. §14-4 隧道洞门图 二、洞门的构造及型式

  24. §14-4 隧道洞门图 二、洞门的构造及型式

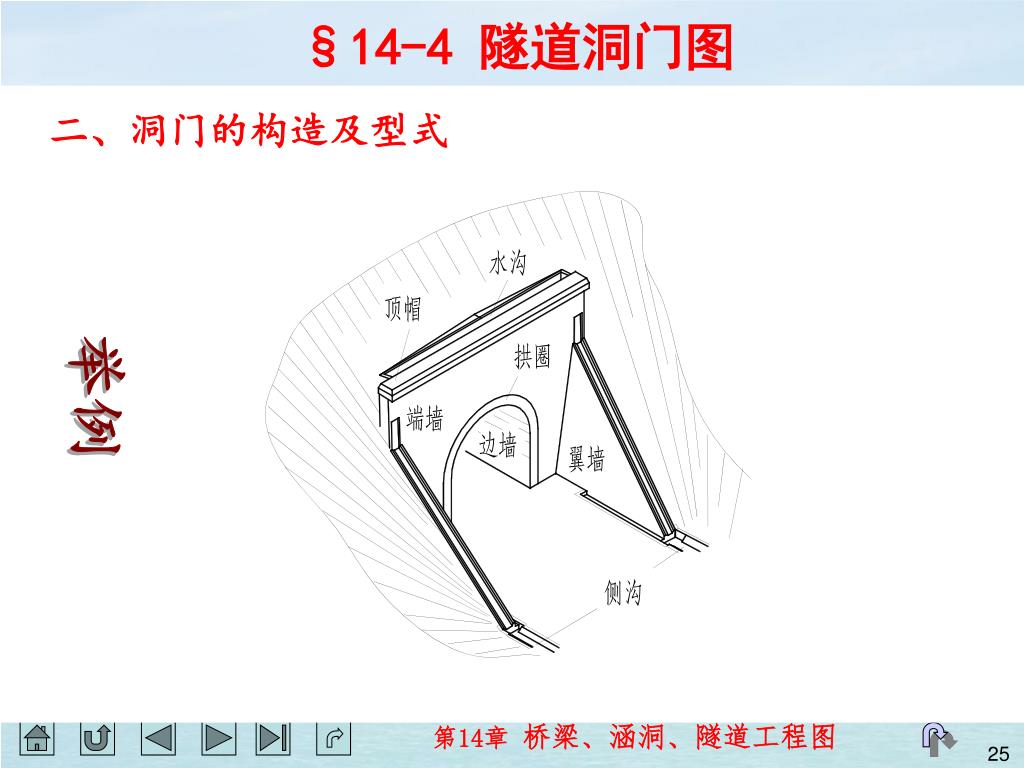

  25. §14-4 隧道洞门图 二、洞门的构造及型式 举例

  26. §14-4 隧道洞门图 三、洞门的表达 正面、平面、 中心纵剖面、断面 举例

  27. §14-4 隧道洞门图 三、洞门的表达 正面、平面、 中心纵剖面、断面 举例 时速300~350公里高铁隧道洞门

  28. §14-5 用AutoCAD绘制桥涵工程图 (宜直接使用绘图软件讲述) 举例

  29. 本章完
