6.3.2 电脑程控电风扇 电脑程控电风扇的结构与普通电扇的结构大同小异，只是将各种功能全部或局部综合起来，由单片微电脑担任控制输出任务，既可以使电风扇具有多种功能，又使控制电路变得简单可靠。. 长城牌 FS22-40 型电脑程控落地扇结构方框图. 1. 芯片 MH8822 MH8822 是专为电风扇控制电路设计的电脑芯片，为 28 脚双列直插式 CMOS 集成电路，其内部是四位单片机，通过固化的程序来控制电风扇的风速、定时、摇头以及各种功能的显示。芯片管脚功能见表 6.3.1 。. （ 1 ）键盘矩阵电路和复位电路
E N D

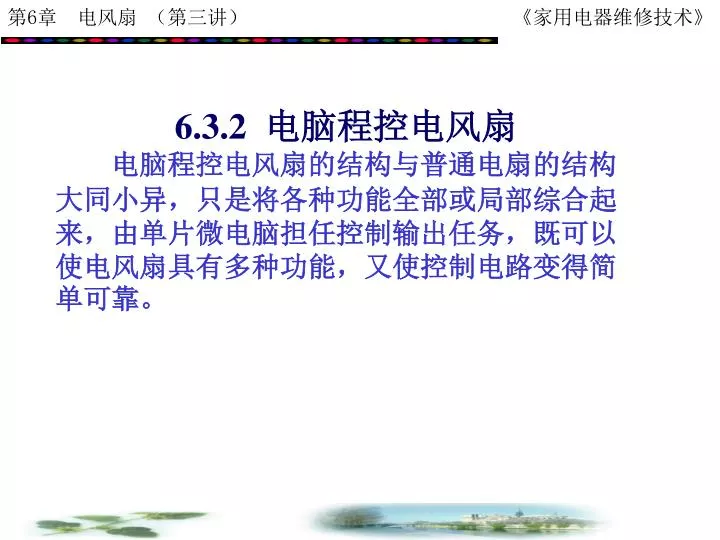

6.3.2 电脑程控电风扇 电脑程控电风扇的结构与普通电扇的结构大同小异，只是将各种功能全部或局部综合起来，由单片微电脑担任控制输出任务，既可以使电风扇具有多种功能，又使控制电路变得简单可靠。
1.芯片MH8822 MH8822是专为电风扇控制电路设计的电脑芯片，为28脚双列直插式CMOS集成电路，其内部是四位单片机，通过固化的程序来控制电风扇的风速、定时、摇头以及各种功能的显示。芯片管脚功能见表6.3.1。
（1）键盘矩阵电路和复位电路 键盘矩阵电路，是由MH8822的三条键扫描输出端R6（27脚）、R7（28脚）和R10（3脚）与两条键扫描输入端K1（5脚）和K2（6脚）组成，共有3×2＝6个键，在这里只用5个键。 复位电路是由R14、C14和复位（SB6）按钮组成。
（2）输出控制电路 电风扇的主电动机控制电路：当MH8822的12、13、14脚依次输出高电平时，使相应的晶闸管顺序导通，控制电风扇吹出强、中、弱风。
电风扇的讯响控制电路：当MH8822的11脚依次输出高电平时，三极管VT3、VT2、电阻R4等元件组成的振荡电路工作，推动压电片BC发出声响。电风扇的讯响控制电路：当MH8822的11脚依次输出高电平时，三极管VT3、VT2、电阻R4等元件组成的振荡电路工作，推动压电片BC发出声响。 电风扇摇头电动机控制电路：当芯片MH8822的11脚输出高电平时，VT17导通，触发双向晶闸管VS2导通，摇头电动机（MS）运转，同时，摇头指示灯VD13（绿）亮。
（3）时钟电路 50Hz时钟信号的产生：220V正弦交流电压，经R6的降压、电容C7的滤波（滤除高频干扰）后，加至三极管VT4的基极，经VT4的发射结整流，VT4的限幅放大，获得50Hz方波信号，送到MH8822的7脚。 500kHz时钟信号的产生：MH8822的内电路与18、19脚外接的500kHz晶振元件及电容C15、C16和阻尼电阻R27共同组成振荡电路，产生500kHz时钟信号。
（4）显示电路 当芯片MH8822相应端子输出高电平时，对应的发光二极管发光，显示电风扇当时的工作状态。 （5）遥控控制 遥控接收电路主要由MR8181集成电路和红外线光敏二极管pH302组成。接收到的信号经放大后，送入芯片MH8822的8脚，经芯片译码并执行操作。
6.4 电风扇的常见故障与检修 6.4.1 检修的基本程序 1.查阅使用说明书 2.检查外观 3.检查机械部分 4.检查电气部分 5.观察电扇运转
1.电风扇不能转动 故障分析： 电风扇不能转动首先应考滤到供电是否正常；其次考滤开关是否失灵，定时器不良，扇叶、轴承不良；最后考滤起动电容器、电动机是否损坏。
检修方法及过程： （1）检查供电电路 检查电源插头、插座、保险及线路。 （2）检查扇叶、轴承 断电时用手转动扇叶，观察扇叶、轴承的转动情况，正常应转动自如、平稳。如果转动不灵活，出现摆动、摩擦现象，应检查扇叶是否松动、变形，轴承是否缺油、错位等。可进行调整、修理或更换。
（3）检查开关、定时器 用万用表电阻档测量开关、定时器的通、断。 （4）检查电容 可先用手人工起动进行判断，再测量或更换电容。 （5）检查电机 用万用表测量电机绕组的电阻、电压或电流是否正常。如果其电参数与正常值不符，应进一步检查电动机是否有短路或开路现象，可进行修理或更换。
2.电动机发热 故障分析： 电动机工作会产生一定热量，正常情况其温度不高。引起电动机过热的主要原因是电动机过流，即定子绕组可能短路或漏电，转子断路（铝条断条），绕组极性反接（内部绕向）及轴承不良造成电动机负荷过大导致过流。其次可能是散热不良。

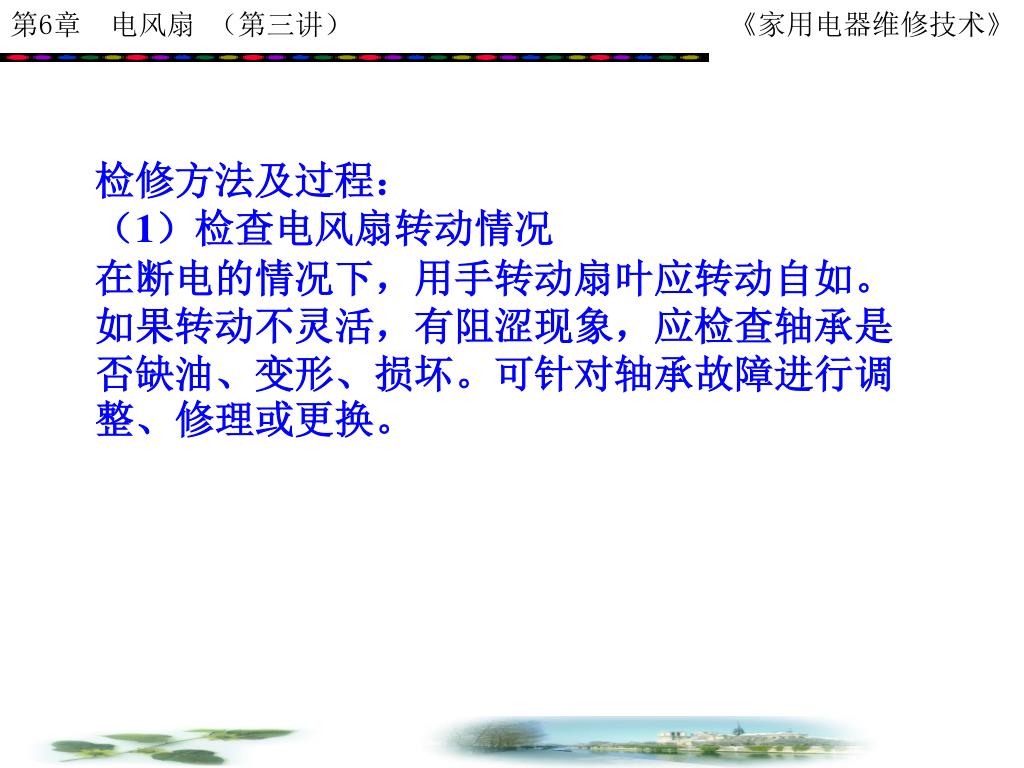

检修方法及过程： （1）检查电风扇转动情况 在断电的情况下，用手转动扇叶应转动自如。如果转动不灵活，有阻涩现象，应检查轴承是否缺油、变形、损坏。可针对轴承故障进行调整、修理或更换。

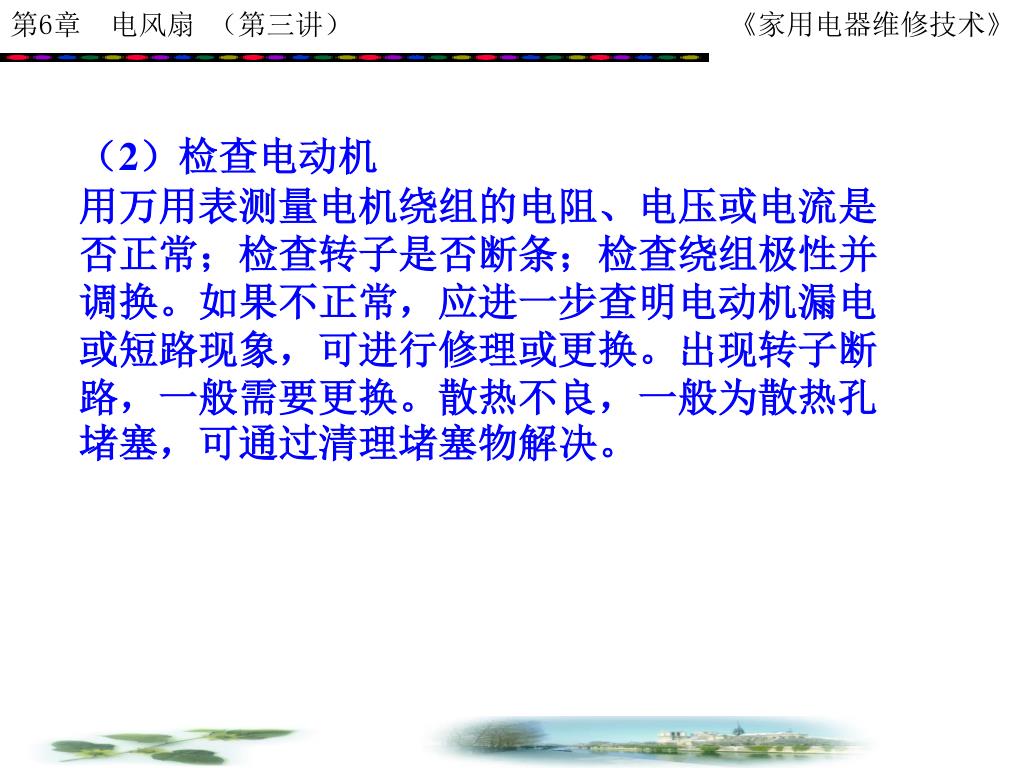

（2）检查电动机 用万用表测量电机绕组的电阻、电压或电流是否正常；检查转子是否断条；检查绕组极性并调换。如果不正常，应进一步查明电动机漏电或短路现象，可进行修理或更换。出现转子断路，一般需要更换。散热不良，一般为散热孔堵塞，可通过清理堵塞物解决。
3.摇头失灵 故障分析： 摇头失灵多表现为机械故障，主要原因有摇头机构中的钢丝绳拉断或松动，不能控制上离合器，蜗轮损坏，不能啮合传动；摇头连杆两端连接处脱落，不能传递动力；离合器弹簧生锈，使离合器不能啮合。

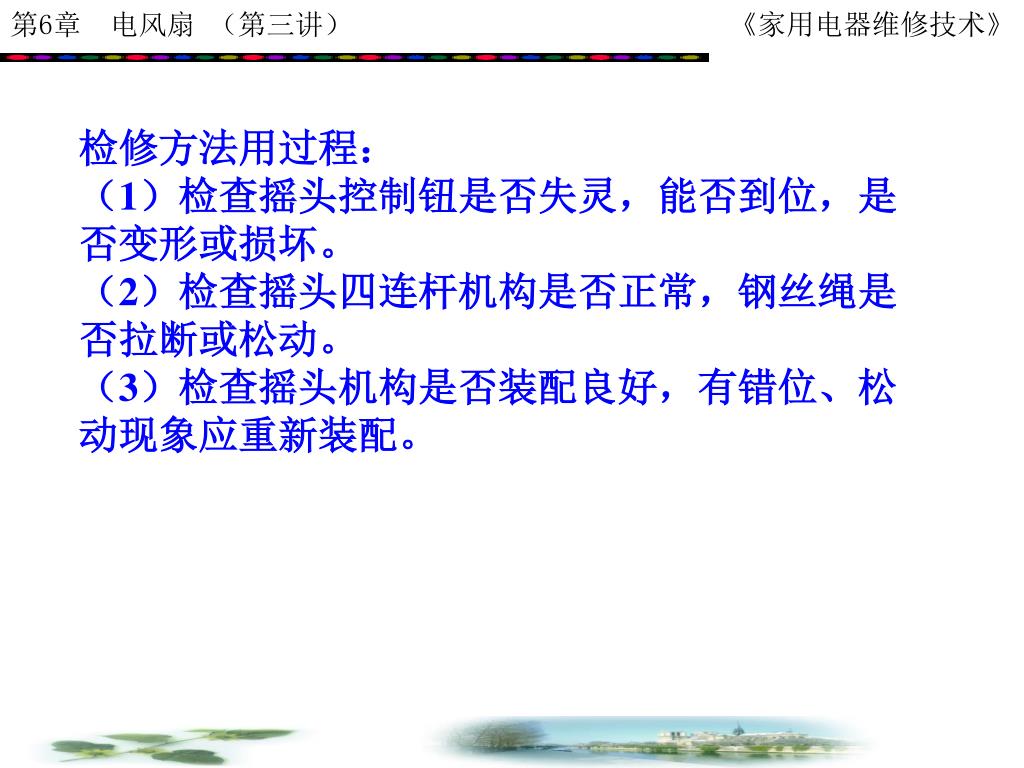

检修方法用过程： （1）检查摇头控制钮是否失灵，能否到位，是否变形或损坏。 （2）检查摇头四连杆机构是否正常，钢丝绳是否拉断或松动。 （3）检查摇头机构是否装配良好，有错位、松动现象应重新装配。
（4）检查齿轮是否磨损。当齿轮部分磨损，导致啮合不良，使摇头时好时坏；当齿轮磨损严重完全不能啮合时，电风扇不能摇头。（4）检查齿轮是否磨损。当齿轮部分磨损，导致啮合不良，使摇头时好时坏；当齿轮磨损严重完全不能啮合时，电风扇不能摇头。 （5）检查离合器弹簧。当离合器弹簧生锈，失去弹性，使离合器不能有效啮合而不能摇头。
4.转速慢 故障分析： 造成电风扇转速慢的可能原因有电源电压过低，使电动机转速过低；起动电容器损坏，影响电动机正常转动；电动机定子绕组局部短路及绕组极性接反。同时还可能是轴承不良所致。
检修： （1）检查供电电压，正常市电电压为220V，电风扇高速档时，加在电动机上的电压也应为220V，如果电压偏低，应判断清楚是供电不正常，还是供电电路不正常，供电电路通常表现为接触不良。 （2）用万用表电阻档检查电容器，观察电容器的充电现象，正常万用表的指针应有较大的摆动，并能返回到∞。但是对于电容器的容量变化，利用万用表不易判断，通常可采用替换法，直接用相同规格的好电容进行更换。
（3）检查电动机定子绕组是否短路，可通过测量绕组的电阻值，并与正常阻值进行比较；检查电机定子绕组的极性，正常的情况下绕组的极性是正确的，只有当绕组被拆过时，极性才可能接反，此时改正接头方向即可。（3）检查电动机定子绕组是否短路，可通过测量绕组的电阻值，并与正常阻值进行比较；检查电机定子绕组的极性，正常的情况下绕组的极性是正确的，只有当绕组被拆过时，极性才可能接反，此时改正接头方向即可。 （4）检查轴承的方法同上。
5.电扇转动时有异响或振动过大 故障分析： 电扇转动时振动过大主要是电风扇装配不良或松动。而产生异响的原因有振动、摩擦，还可能是绕组不良产生电磁振动所造成的。

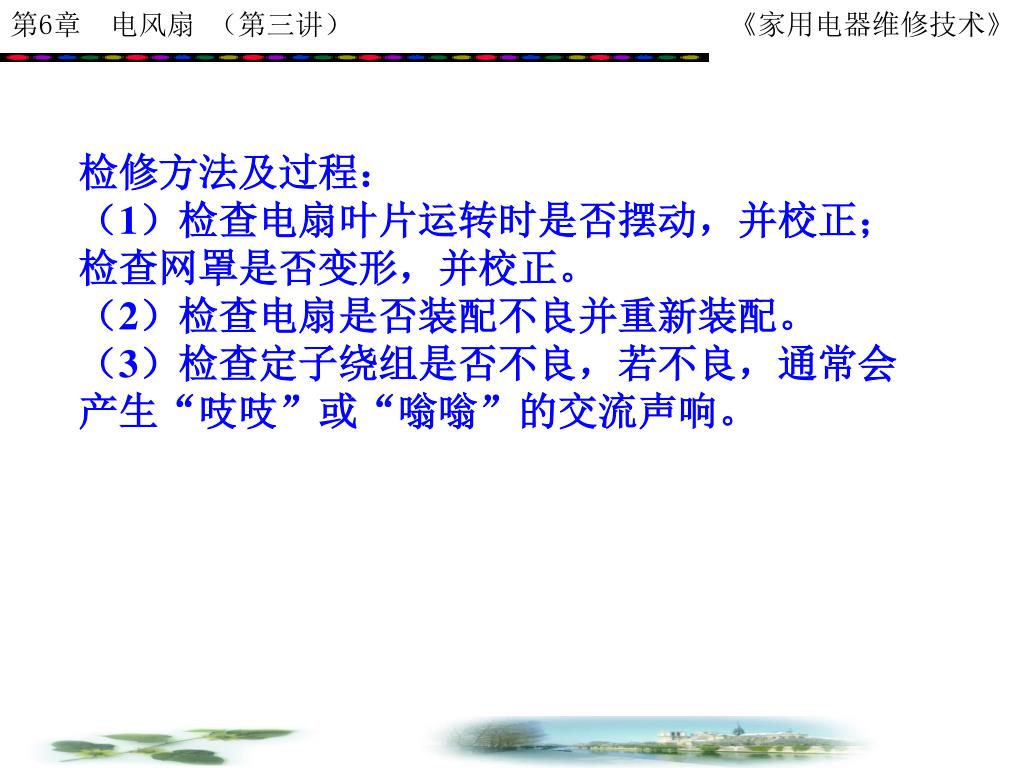

检修方法及过程： （1）检查电扇叶片运转时是否摆动，并校正；检查网罩是否变形，并校正。 （2）检查电扇是否装配不良并重新装配。 （3）检查定子绕组是否不良，若不良，通常会产生“吱吱”或“嗡嗡”的交流声响。
6.调速失灵 故障分析： 电风扇调速失灵，其主要原因是电风扇的调速部分的故障，可能为调速开关不良、调速电路不良。
检修： （1）检查调速旋钮、开关 用手调节调速旋钮、按动调速开关应轻便灵活， （2）检查调速电路 对于电抗器调速电路主要检查调速开关是否良好，中间绕组是否正常。 对于电子调速电路，要根据具体电路，检查相关电子元器件。
7.电风扇开机时冒烟 故障分析： 电风扇开机时出现冒烟的现象，故障原因主要是电路有严重漏电或短路。 检修方法及过程： 当发现电风扇开机时冒烟时，应迅速切断电源。在检查修理这种故障时，在未查明原因，未做任何处理时，不允许通电试机。
（1）拆开电动机检查绕组是否受潮、绝缘不良、碰壳。若有受潮现象应烘干或重新浸漆处理；对于绕组绝缘不良应重新更换绕组；有碰壳现象，应调整绕组、加强绝缘。（1）拆开电动机检查绕组是否受潮、绝缘不良、碰壳。若有受潮现象应烘干或重新浸漆处理；对于绕组绝缘不良应重新更换绕组；有碰壳现象，应调整绕组、加强绝缘。 （2）检查定子绕组匝间或局部是否短路，应剔除短路部分进行修理或直接换新。
8.时转时不转 故障分析： 电风扇时转时不转的原因有二：其一，是电路接触不良；其二，是机械机构不良。
检修方法用过程： （1）检查电源插头、插座、保险、开关、定时器、电动机及线路，是否因松动、氧化等原因造成接触不良。 （2）检查转动轴承、摇头机构是否变形、磨损或损坏造成转动不良。
