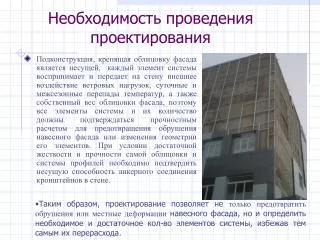

Необходимость проведения проектирования

1. Подконструкция, крепящая облицовку фасада является несущей, каждый элемент системы воспринимает и передает на стену внешнее воздействие ветровых нагрузок, суточные и межсезонные перепады температур, а также собственный вес облицовки фасада, поэтому все элементы системы и их количество должны подтверждаться прочностным расчетом для предотвращения обрушения навесного фасада или изменения геометрии его элементов.Приусловии достаточной жесткости и прочности самой облицовки и системы профилей необходимо подтвердить несущую способность анкерного соединения кронштейнов в стене. Необходимость проведения проектирования • Таким образом, проектирование позволяет не только предотвратить обрушения или местные деформации навесного фасада, но и определить необходимое и достаточное кол-во элементов системы, избежав тем самым их перерасхода.

2. На сегодняшний день существует программа, позволяющая определить количество комплектующих и общую стоимость системыдля конкретногоучастка фасада в зависимости от типа облицовки. Программное обеспечение

3. Программное обеспечение • Для расчетав окне проекта задается система облицовки,а в графической части программы отображается участок фасада с принятой рассечкой панелей и указывается материал, из которого будет выполнены панели облицовки.

4. Программное обеспечение • Отчет • После выполнения команды «расчет» программа выдает полную спецификацию деталейи материалов с их стоимостью.

5. Программное обеспечение • Кроме того, в отчете выводятся чертежи раскроя кассет, если таковые присутствуют в облицовке, которые могут служить исполнительными чертежами для их изготовления.

6. Стоимость материалов и комплектующих можно корректировать в специальном справочнике и вводить новые материалы. В дальнейшем планируется разработка расчетной оболочки программы, которая будет выполнять статический расчет применяемой системы в зависимости от давления ветра, шага направляющих и материала основания стен. Программное обеспечение

7. Программное обеспечение • Важно! • Пока программа в своем расчете использует приближенный алгоритм расчета количества элементов.Количество кронштейнов принимается из расчета минимум три штуки на трехметровую направляющую (один несущий и два опорных).Это удовлетворяет большинству случаев проектируемых зданий с достаточно прочным основанием стен выполненных из бетона или кирпича и высотой зданий до 40 м.Во всех остальных случаях количество элементов системы должно быть откорректировано по индивидуальному прочностному расчету.

8. Этапы и порядок проектирования 1.Получение информации об объектенеобходимой для проектирования 2.Подписание Технического задания 3.Получение результатов геодезической съемки 4.Выполнение схемы расположения облицовочных панелей 5.Согласование схемы с заказчиком 6.Проработка узлов примыканий НФ к элементам фасада здания 7.Выполнение монтажной схемы расположения элементов системы 8.Подсчет объёмов работ и сводной спецификации количества элементов системы

9. Этапы и порядок проведения геодезии 1.Получение задания на геодезическую съёмку 2.Геодезическая съёмка геометрии элементов фасада и плоскостных отклонений стен 3.Обработка данных геодезической съёмки 4.Передача геодезии фасадов и их элементов в конструкторский отдел

10. Требования предъявляемые к геодезии • Результаты исполнительной съёмки должны быть представлены в необходимых чертежах в электронном виде (масштаб 1:1, AutoCAD) и содержать следующуюинформацию 1.Отметка низа и верха облицовки относительно условного 0,000 2.  Геометрические размеры светопрозрачных конструкций и входных блоков, их положение по вертикали и горизонтали на фасаде относительно усл. осей или углов здания,(размерная цепочка – “окно-простенок-окно” и т.д.) 3.Геометрические размеры выступающих или западающих частей здания (балконы, лоджии козырьки, декор. карнизы, колонны, пилястры и т.п.), их положение повертикали и горизонтали на фасаде здания. 4.Данные о величине отклонений плоскости стен от вертикали

11. Требования, предъявляемые к проектным работам • Рабочая документация на выполнение навесного фасада должна быть выполнена в объеме согласованном с заказчиком и всоответствиис действующими нормами и правиламиРФи ТехническимсвидетельствомГОССТРОЯРоссиивыданногона применяемую систему НФ.

12. Нормативно-техническая документация, применяемая при проектировании 1.Каталог Технических решений “U-kon”. 2.Технические Свидетельства на системы “U-kon” выданные Госстроем России 3.Технические Условия на систему 4.СниП 2.01.07-85* «Нагрузки и воздействия» 5.СниП 2.03.06-85 «Алюминиевые конструкции» 6.СниП II-23-81* «Стальные конструкции» 7.«Фасадные теплоизоляционные системы с воздушным зазором (ФСЗ)», ГОССТРОЙ России 2004 г. 8.Рекомендации по проектированию и применению фасадной системы с вентилируемым воздушным зазором “U-kon”, Москва 2003 г.

13. Документация,выдаваемая заказчику 1.Схема размещения на фасаде здания элементовнесущего каркаса с размерами и принятой номенклатурой этих элементов 2.Спецификация элементов подконструкции “U-kon” 3.Схема размещения на фасаде здания облицовочных панелей 4.Спецификация облицовочных панелей (кассет), в случае их изготовления из листовых материалов. 5.Узлы примыкания системы к элементам фасада, выступающим или отступающим от плоскости 6.Узлы примыкания системы к светопрозрачным конструкциям 7.Узлы примыкания системы к парапету и цоколю 8.Узлы крепления системы для наружнего и внутреннего углов 9.Основные узлы крепления системы на фасаде здания 10.Монтаж утеплителя, указания к производству работ 11.Инструкция по монтажу навесного вентилируемого фасада системы “U-kon”

14. Требования предъявляемые к крепежу • Тип и количество анкерных дюбелей для крепления кронштейнов определяют расчетом исходя из конкретных условий строительства, прочности основания стены и высоты здания. Для определения несущей способности анкеров проводят их испытания на вырыв из стены, предназначенной под облицовку. Количество образцов должно быть не менее 15 шт. Для предварительного расчета типом анкера и расчетным сопротивлением на вырыв из стены, задаются по каталогам фирм производителей и при необходимости расчет корректируют после проведения испытаний.

15. В большинстве случаев используют универсальный анкер с пластиковым дюбелем, который может быть использован не только в бетонном основании стены, но и в кирпиче и легком бетоне. В материалахснебольшой плотностью газобетонеи крупнопустотныхблоках используют клеевые анкера. Шпилька с наружной резьбой устанавливается в отверстие на клеевой состав. Требования предъявляемые к крепежу Капсула с клеевым составом

16. Для соединения элементов каркаса используют специальные потайные заклепки с гильзами из алюминиевого сплава и гвоздем из нержавеющей стали, что обеспечивает высокую прочность соединения и исключает контактную коррозию элементов. Для крепления утеплителя используют тарельчатый дюбель- «ГРИБОК» Требования предъявляемые к крепежу

17. Основные ошибки при проектировании НФ (на что особенно нужно обратить внимание) 1.Необходимо правильно выбрать тип облицовки при выполнении сложных элементов фасада (карнизов, декоративных колонн и т.п.). При выгодном отличии стоимости керамогранита от Alucobond выполнение подобных элементов из керамогранита влечет за собой большую трудоемкость работ, что увеличивает стоимость и сроки выполнения работ, а также расходэлементов подконструкции за счет ограниченного размера плит уменьшается их шаги увеличиваетсяколичество подрезок самой плитки.

18. на что особенно нужно обратить внимание при проектировании 2.При проектировании рассечки панелей по фасаду необходимо руководствоваться существующими типоразмерами материалаоблицовки для уменьшения отходов при изготовлении кассет из листов ALUCOBOND и количества подрезок при навешивании керамогранита. правильно неправильно

19. на что особенно нужно обратить внимание при проектировании 3.Назначать тип облицовки из ALUCOBOND А2, В1, В2 в зависимости от классапожарной опасности здания согласно совместного разрешительного письма Госстроя России и ГУГПС МВД. • ALUCOBOND А2 --можно применять для любых зданий всех степеней огнестойкости и классов пожарной опасности • ALUCOBONDВ1 -- для стен без проемов безограничения высоты для стен с проемами неболее18 м, в том числе:

20. ALUCOBONDВ1 -- не более 1 этажа для зданий характерных массовым пребыванием посетителей в определенные периоды времени(театры, музеи, выставки и т.п.) и предприятий торговли не более 2 этажей для зданийгостиниц, общежитий, пансионатов и т.п., а также предприятий общественного питания и спортивных комплексов НЕ ДОПУСКАЕТСЯприменение для зданий с постоянным пребыванием детей, престарелых и инвалидов (школы, больницы, детские дошкольные учреждения и т.п.), атакже для производственныхи складских помещений на что особенно нужно обратить внимание при проектировании Гостиница – ALUCOBONDА2 ALUCOBONDВ2 --допускается только для зданий V степени огнестойкости

21. на что особенно нужно обратить внимание при проектировании 4.Принимать максимально возможные размеры кассети ширину отбортовки по табличным рекомендациям в техническом каталоге в зависимости от давления ветра

22. на что особенно нужно обратить внимание при проектировании • Приповышенных ветровыхнагрузках вводить элементы усилениякассет.

23. на что особенно нужно обратить внимание при проектировании 5.Помнить, что при ограничении свободы перемещений алюминиевых направляющих и облицовки из композитных материалов за счет их линейного расширения при перепаде температур в процессе эксплуатации могутвозникать дополнительные напряжения, что приводит к изменению геометрии элементов фасада вплоть до их разрушения. Поэтому необходимо исключить жесткое крепление этих элементов в системе либо подтверждать данное конструктивное решение прочностным расчетом.

24. на что особенно нужно обратить внимание при проектировании 6.Вылет кронштейнов принимать в зависимости от наличия утеплителя его толщины, а также от величины отклонения плоскости стен от вертикали. В системе существуют три типа размера кронштейнов 80, 150, 190 мм, каждый из кронштейнов позволяет компенсировать неровности стены до 30 мм, при больших отклонениях применяют удлинители позволяющие увеличить или скорректировать вылет от 50 до 100 мм.

25. на что особенно нужно обратить внимание при проектировании 7.Шаг кронштейнов по высоте направляющей окончательно должен приниматься после проведения испытаний на вырыв анкера в стене, являющейся основанием для навесного фасада. В угловых зонах здания кол-во кронштейнов должно быть увеличено, так как они испытывают повышенные аэродинамические нагрузки от ветра.

26. Сроки исполнения работ Продолжительность проектирования зависит от нескольких составляющих: 1.Полноты исходных данных передаваемых в конструкторский отдел -важно понимать, что отсутствие четкой договоренности о конечном архитектурном облике и конструктиве здания приводит к промежуточным согласованиям о типе и цвете облицовки, о геометрии малых архитектурных форм и т.п., что в значительной мере затягивает процесс проектирования. Поэтому начало проектирования должно исчисляться с момента подписания обеими сторонами Технического Задания, в котором указываются все исходные данные необходимые для начала проектирования и в подготовке которого, принимает участие непосредственный исполнитель проекта.

27. Сроки исполнения работ 2.Типа облицовки навесного фасада -Кассеты и панели, изготавливаемые из листового материала,требуют дополнительного времени на выполнение рабочих чертежей для раскроя , нежели готовые панели из керамогранита или камня. В этом отношении проект фасада под облицовку керамогранитом менее трудоемок и занимает 2/3 времени проектирования фасада с облицовкой Alucobond.

28. Сроки исполнения работ 3.Сложности выполняемого фасада, наличия криволинейных поверхностей, множества архитектурных деталей, карнизов, козырьков, колонн и т.п. -разработка нестандартных узлов примыканий и облицовки малых архитектурных форм, иногда требующих промежуточных согласований, может увеличить продолжительность проектирования вдвое.

29. Цифры и факты сотруднику коммерческого отдела о проектировании и геодезии -Проект-керамогранит 2000 м2 - 4 недели (несложный фасад без криволинейных поверхностей и малых архитектурных форм) -Геодезическая съемка 2000 м2 - 1 неделя ( 2-3 дня съемка, 2-3 дня обработка данных и передача в конструкторский отдел) При проектировании для сокращения сроков передачиисполнительной документации на стройку рабочие чертежи выполняются поэтапно и могут быть выданы для начала монтажных работ уже через 2-3 недели после выполнения монтажной схемы подконструкции на одном из фасадов или независимой захватке (части здания).
