  1. Analisis dan Desain Sistem Pendekatan Pengembangan Sistem

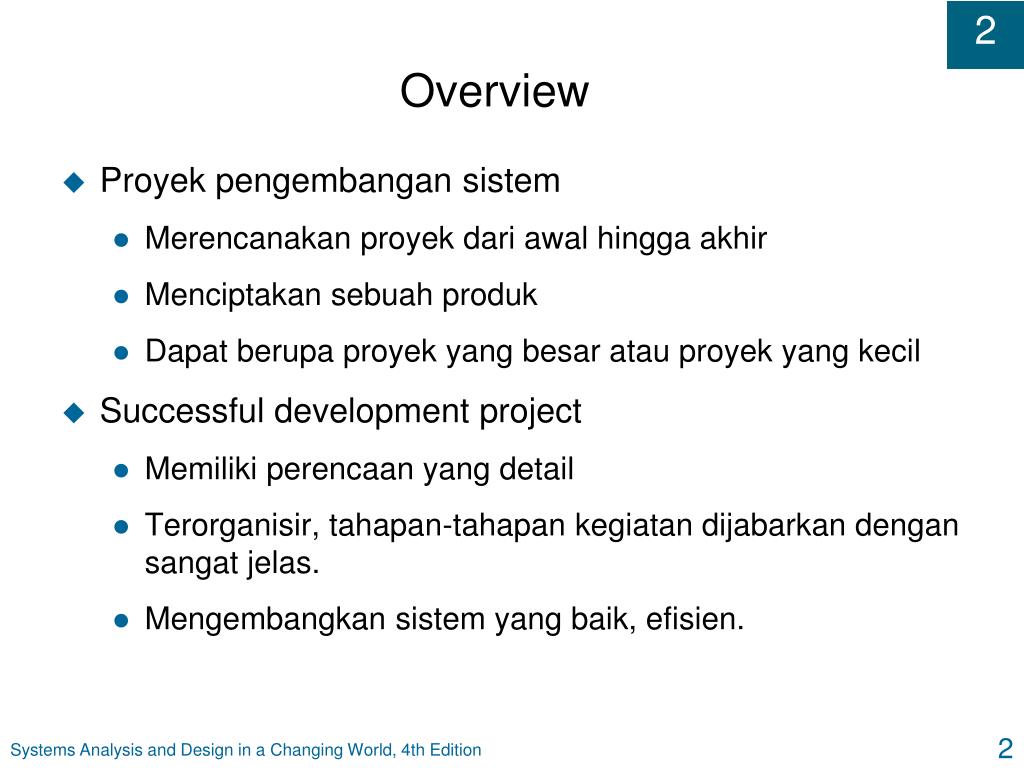

  2. Overview • Proyek pengembangan sistem • Merencanakan proyek dari awal hingga akhir • Menciptakan sebuah produk • Dapat berupa proyek yang besar atau proyek yang kecil • Successful development project • Memiliki perencaan yang detail • Terorganisir, tahapan-tahapan kegiatan dijabarkan dengan sangat jelas. • Mengembangkan sistem yang baik, efisien. Systems Analysis and Design in a Changing World, 4th Edition

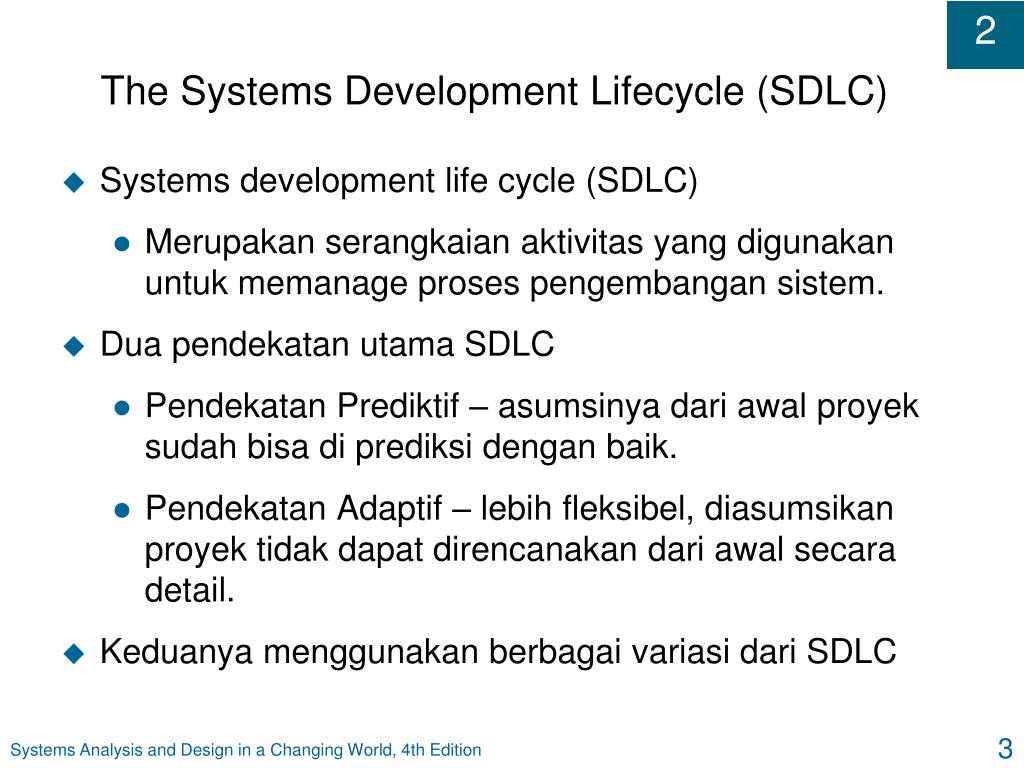

  3. The Systems Development Lifecycle (SDLC) • Systems development life cycle (SDLC) • Merupakan serangkaian aktivitas yang digunakan untuk memanage proses pengembangan sistem. • Dua pendekatan utama SDLC • Pendekatan Prediktif – asumsinya dari awal proyek sudah bisa di prediksi dengan baik. • Pendekatan Adaptif – lebih fleksibel, diasumsikan proyek tidak dapat direncanakan dari awal secara detail. • Keduanya menggunakan berbagai variasi dari SDLC Systems Analysis and Design in a Changing World, 4th Edition

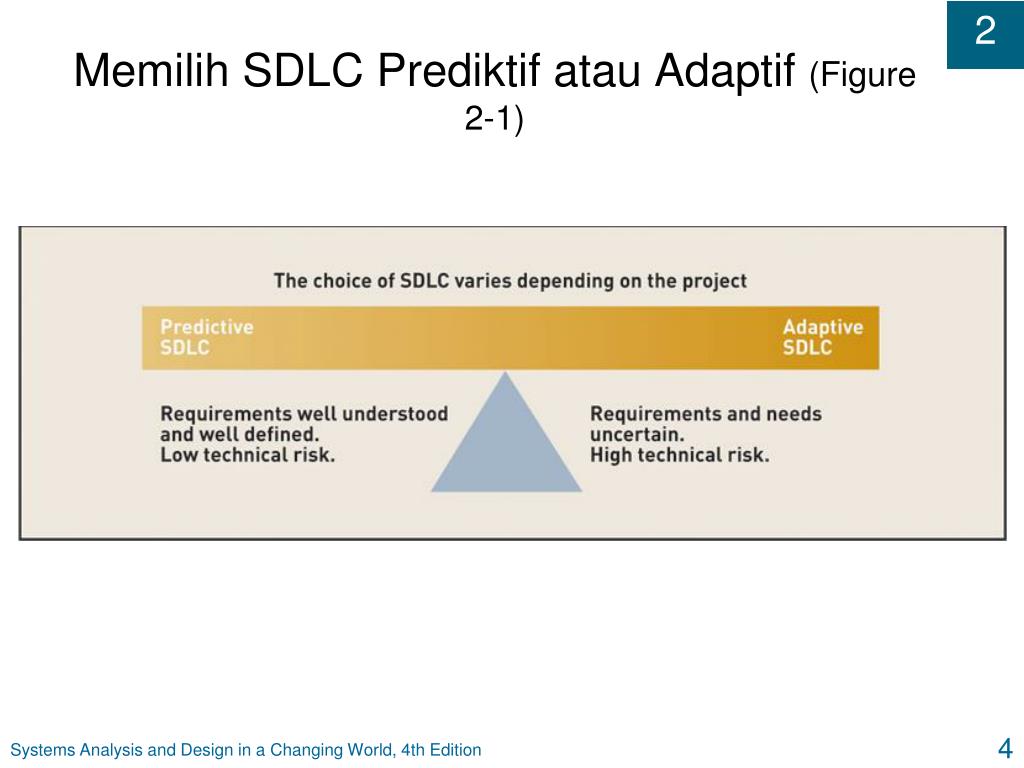

  4. Memilih SDLC Prediktif atau Adaptif (Figure 2-1) Systems Analysis and Design in a Changing World, 4th Edition

  5. SDLC pendekatan Tradisonal (prediktif) (Traditional Predictive Approach to the SDLC) • Project planning – tujuannya adalah untuk mengidentifikasi skup dari sistam baru, menjamin proyek agar visible, dan membuat jadwal, perencanaan sumber daya, dan anggaran yang dibutuhkan dalam pelaksanaan proyek. • Analysis – bertujuan untuk memahami dan mendokumentasikan detail dari kebutuhan bisnis dan kebutuhan proses dari sistem baru • Design – bertujuan untuk mendesain solusi sistem berbasis pada kebutuhan yang didefinisikan dan pembuatan keputusan terhadap hasil analisis. • Implementation – bertujuan membangun, menguji dan menginstall sebuah sistem informasi yang dapat dipercaya • Support – bertujuan untuk menjaga agar sistem tetap berjalan dengan produktif dan sistem dapat memiliki daya tahan selama bertahun-tahun Systems Analysis and Design in a Changing World, 4th Edition

  6. Information System Development Phases Systems Analysis and Design in a Changing World, 4th Edition

  7. SDLC and Problem Solving • Persamaan SDLC dan problem-solving pada pertemuan 2 : • Mengenali permasalahan organisasi (project planning) • Investigasi tim pelaksana proyek, memahami permasalahan dan kebutuhan untuk pemecahan masalah (analysis) • Solusi yang dijelaskan secara detail (design) • Sistem yang dapat menyelesaikan masalah dibangun dan diinstall (implementation) • Sistem digunakan, dipelihara, dan dikembangkan terus menerus untuk mencapai keuntungan yang diinginkan (support) Systems Analysis and Design in a Changing World, 4th Edition

  8. Pendekatan SDLC “Waterfall” Systems Analysis and Design in a Changing World, 4th Edition

  9. Pendekatan Waterfall yang dimodifikasi dengan overlapping di beberapa fase (Figure 2-5) Systems Analysis and Design in a Changing World, 4th Edition

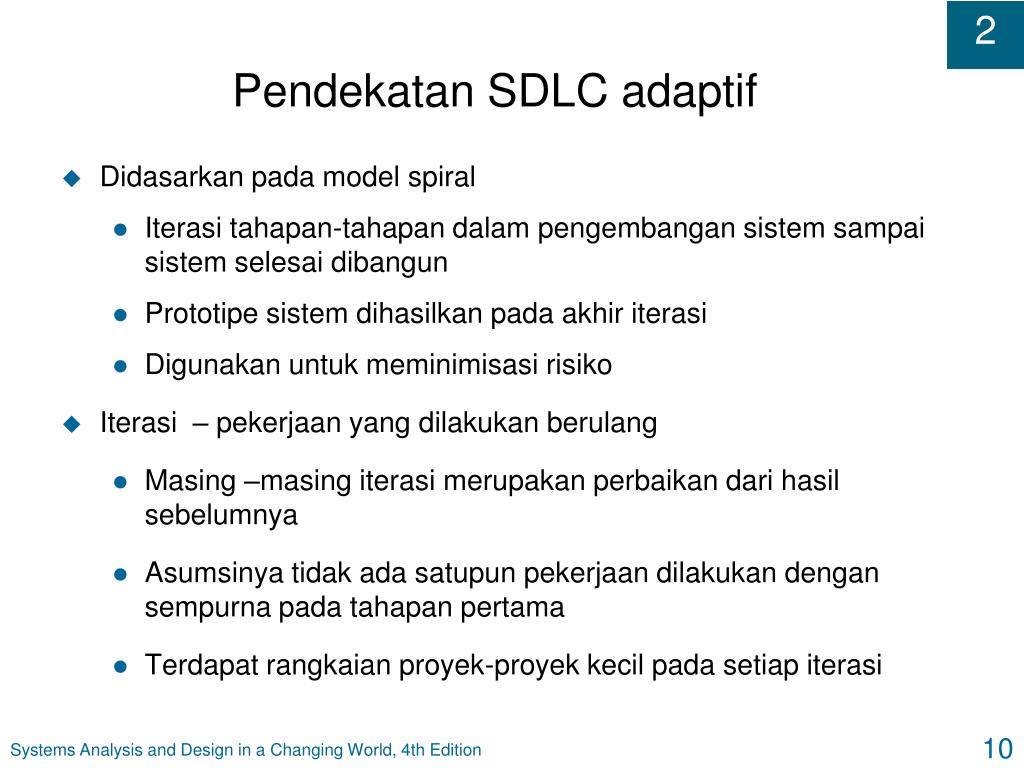

  10. Pendekatan SDLC adaptif • Didasarkan pada model spiral • Iterasi tahapan-tahapan dalam pengembangan sistem sampai sistem selesai dibangun • Prototipe sistem dihasilkan pada akhir iterasi • Digunakan untuk meminimisasi risiko • Iterasi – pekerjaan yang dilakukan berulang • Masing –masing iterasi merupakan perbaikan dari hasil sebelumnya • Asumsinya tidak ada satupun pekerjaan dilakukan dengan sempurna pada tahapan pertama • Terdapat rangkaian proyek-proyek kecil pada setiap iterasi Systems Analysis and Design in a Changing World, 4th Edition

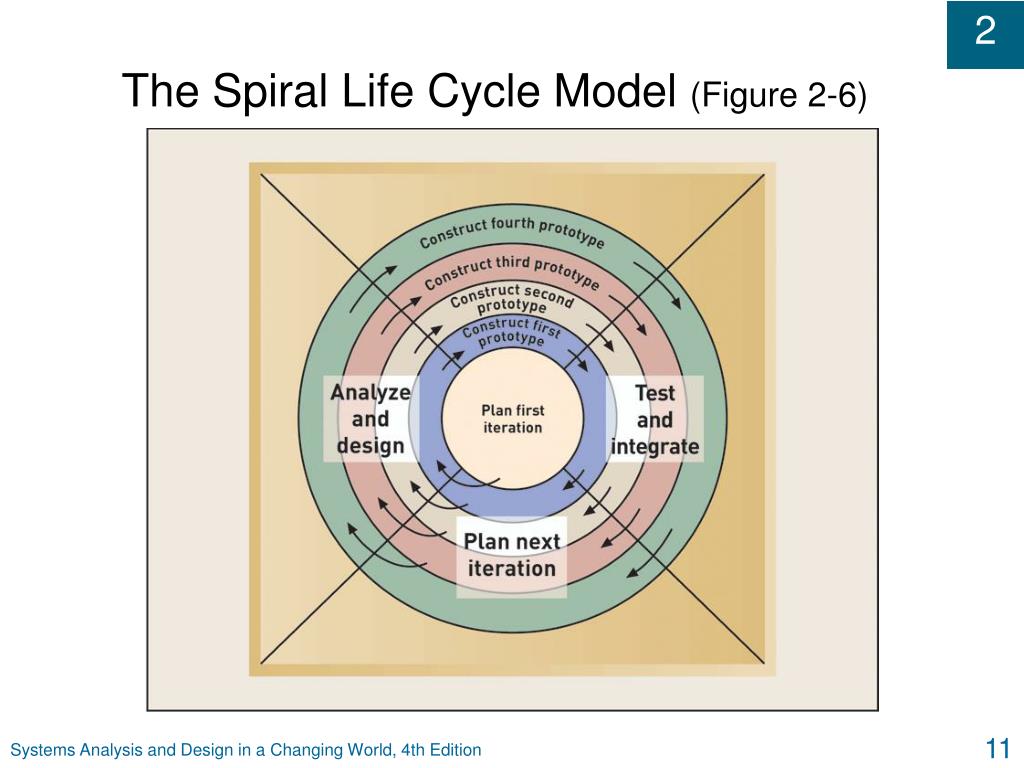

  11. The Spiral Life Cycle Model (Figure 2-6) Systems Analysis and Design in a Changing World, 4th Edition

  12. Iteration of System Development Activities(Figure 2-7) Systems Analysis and Design in a Changing World, 4th Edition

  13. Aktivitas untuk masing – masing SDLC • Baik prediktif maupun adaptif tetap menggunakan SDLC • Aktivitas dari setiap tahapan sama • Tapahan tidak selalu berurut • Setiap tahapan bisa saja overlap • Pekerjaan pada setiap tahapan bisa saja selesai pada iterasi pertama (tidak ada iterasi) Systems Analysis and Design in a Changing World, 4th Edition

  14. Aktivitas Tahapan perencanaan (Planning) pada SDLC • Mendefinisikan permasalahan bisnis dan scopenya. • Membuat detail rencana pekerjaan. • Studi kelayakan proyek • Ekonomi, organisasi, teknis, sumber daya dan jadwal • Penentuan staff yang terlibat dalam proyek (manajemen sumberdaya) • Memulai proyek Systems Analysis and Design in a Changing World, 4th Edition

  15. Aktivitas Analisis pada SDLC • Mengumpulkan informasi dan mempelajari domain masalah • Mendefinisikan kebutuhan sistem • Membangun prototipe untuk mendefinisikan kebutuhan sistem • Penentuan prioritas terhadap kebutuhan sistem • Membuat dan mengevaluasi alternatif – alternatif pemecahan masalah • Mereview rekomendasi dengan team Systems Analysis and Design in a Changing World, 4th Edition

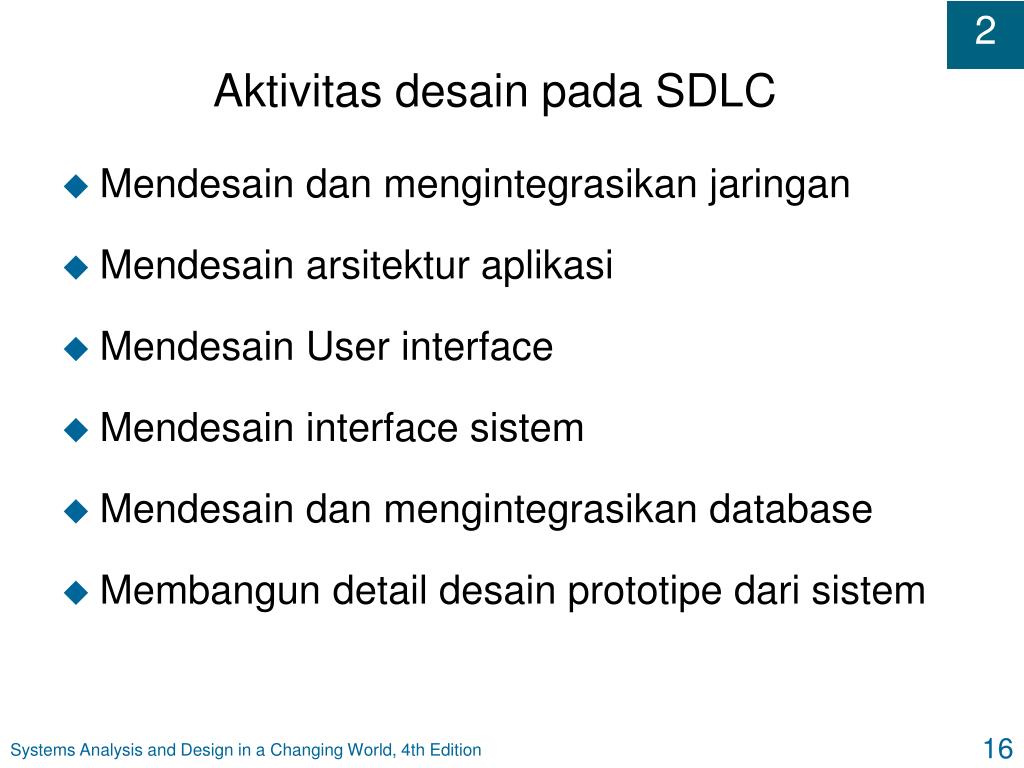

  16. Aktivitas desain pada SDLC • Mendesain dan mengintegrasikan jaringan • Mendesain arsitektur aplikasi • Mendesain User interface • Mendesain interface sistem • Mendesain dan mengintegrasikan database • Membangun detail desain prototipe dari sistem Systems Analysis and Design in a Changing World, 4th Edition

  17. Aktivitas tahapan Implementasi pada SDLC • Menginstal komponen-komponen perangkat lunak (software) yang dibutuhkan • Verifikasi sistem dan pengujian • Konversi data • Melatih pengguna dan mendokumentasikan sistem • Melakukan instalasi sistem Systems Analysis and Design in a Changing World, 4th Edition

  18. Tahapan Support pada SDLC • Pemeliharan sistem • Small patches, repairs, and updates • Pengembangan sistem • Upgrade atau mengexpand kemampuan sistem dalam skala kecil • Upgrade atau mengexpand kemampuan sistem dalam skala besar  membutuhkan sebuah proyek baru. • Support terhadap Pengguna • Help desk and/or support team Systems Analysis and Design in a Changing World, 4th Edition

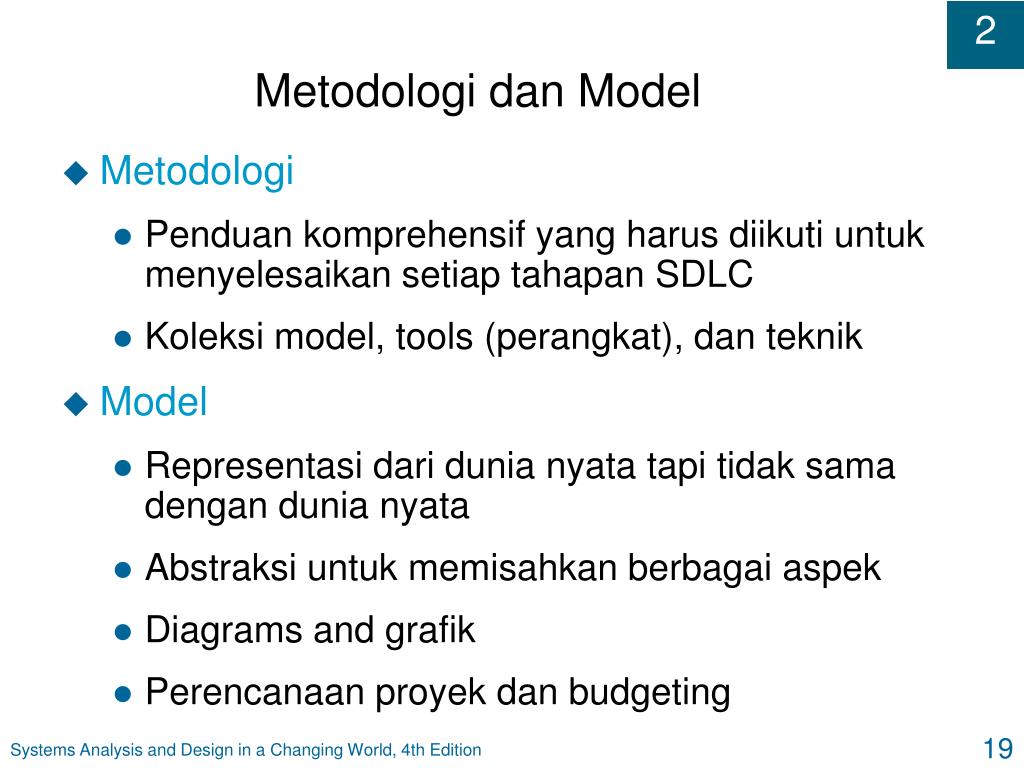

  19. Metodologi dan Model • Metodologi • Penduan komprehensif yang harus diikuti untuk menyelesaikan setiap tahapan SDLC • Koleksi model, tools (perangkat), dan teknik • Model • Representasi dari dunia nyata tapi tidak sama dengan dunia nyata • Abstraksi untuk memisahkan berbagai aspek • Diagrams and grafik • Perencanaan proyek dan budgeting Systems Analysis and Design in a Changing World, 4th Edition

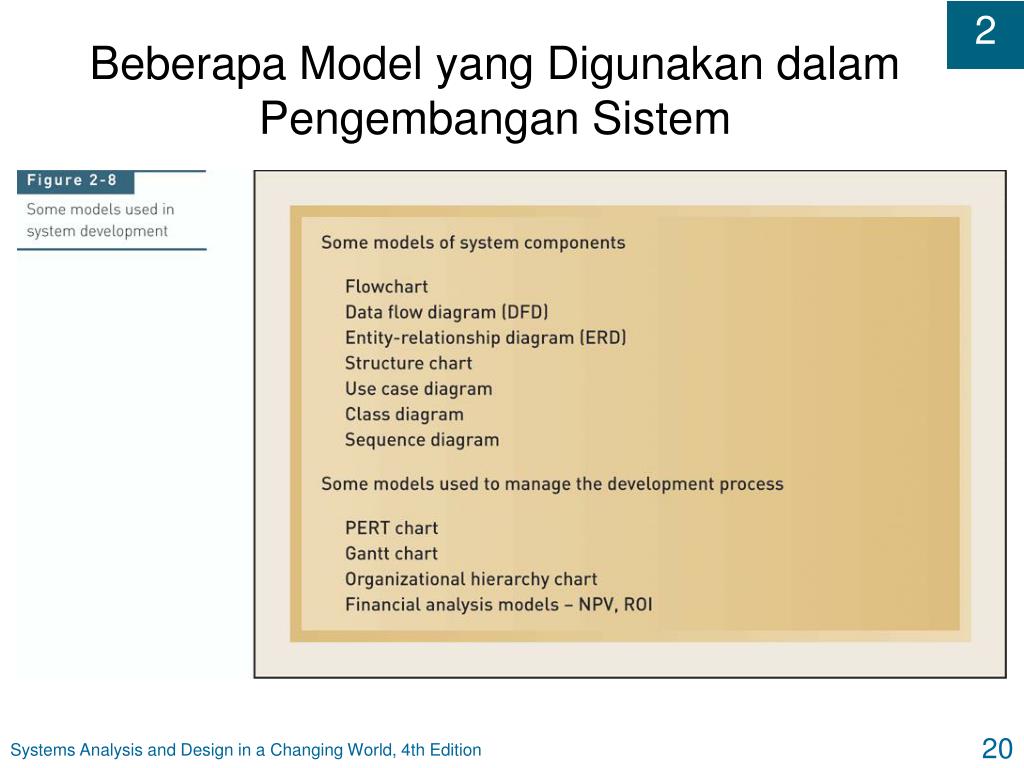

  20. Beberapa Model yang Digunakan dalam Pengembangan Sistem Systems Analysis and Design in a Changing World, 4th Edition

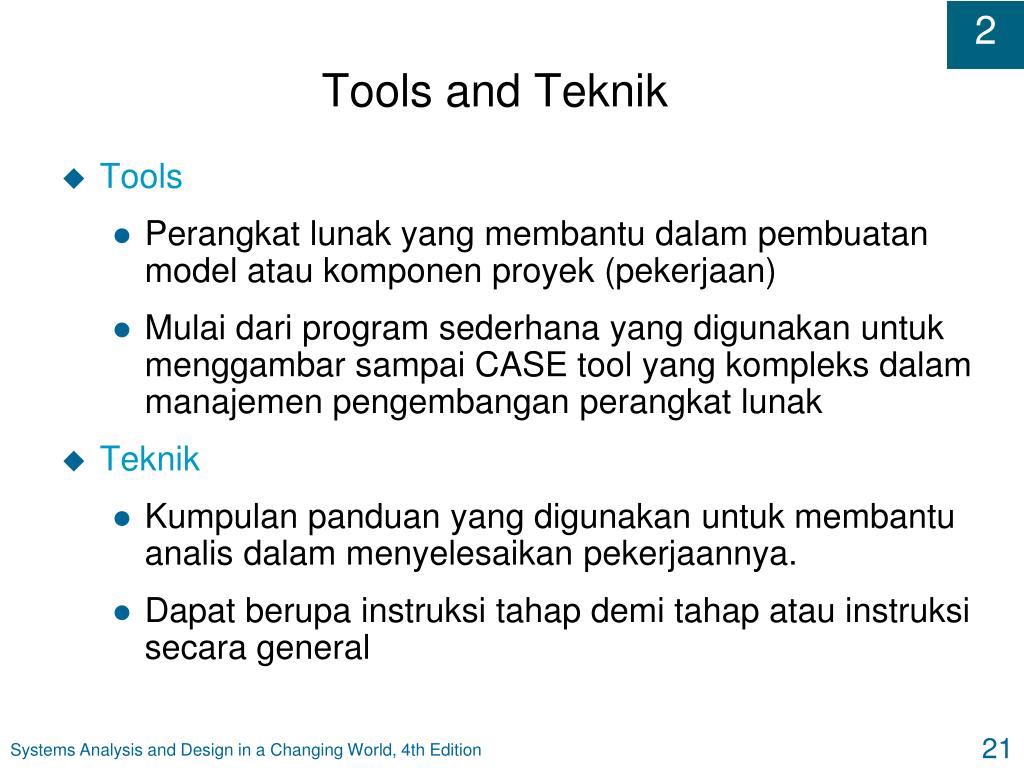

  21. Tools and Teknik • Tools • Perangkat lunak yang membantu dalam pembuatan model atau komponen proyek (pekerjaan) • Mulai dari program sederhana yang digunakan untuk menggambar sampai CASE tool yang kompleks dalam manajemen pengembangan perangkat lunak • Teknik • Kumpulan panduan yang digunakan untuk membantu analis dalam menyelesaikan pekerjaannya. • Dapat berupa instruksi tahap demi tahap atau instruksi secara general Systems Analysis and Design in a Changing World, 4th Edition

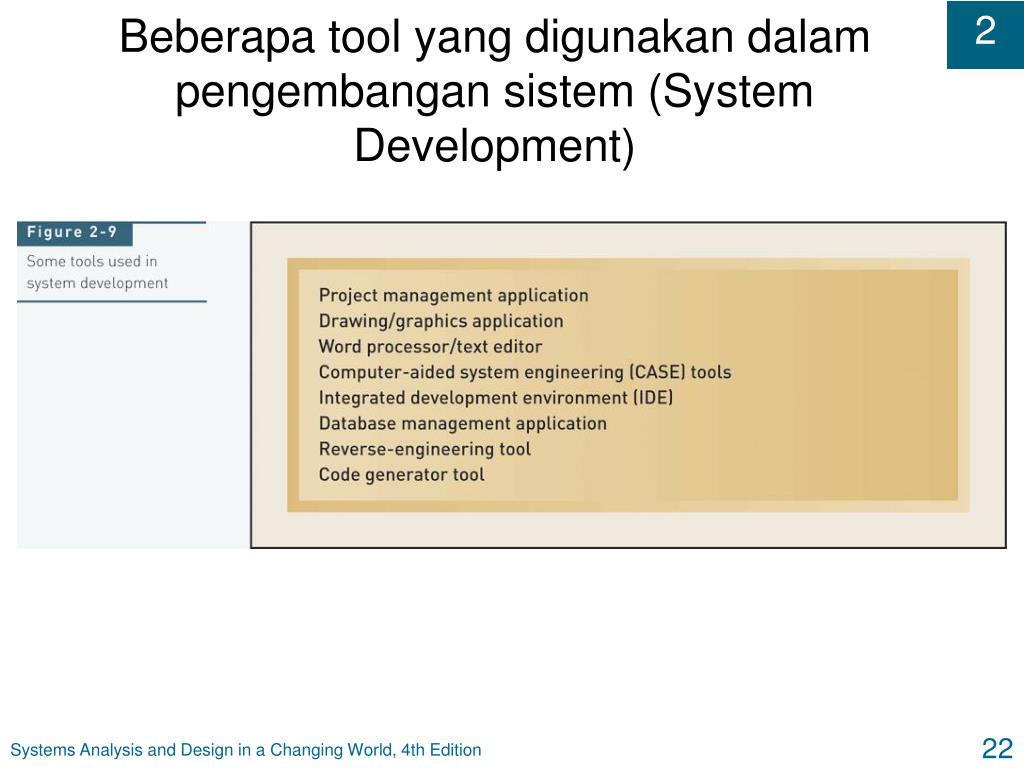

  22. Beberapa tool yang digunakan dalam pengembangan sistem (System Development) Systems Analysis and Design in a Changing World, 4th Edition

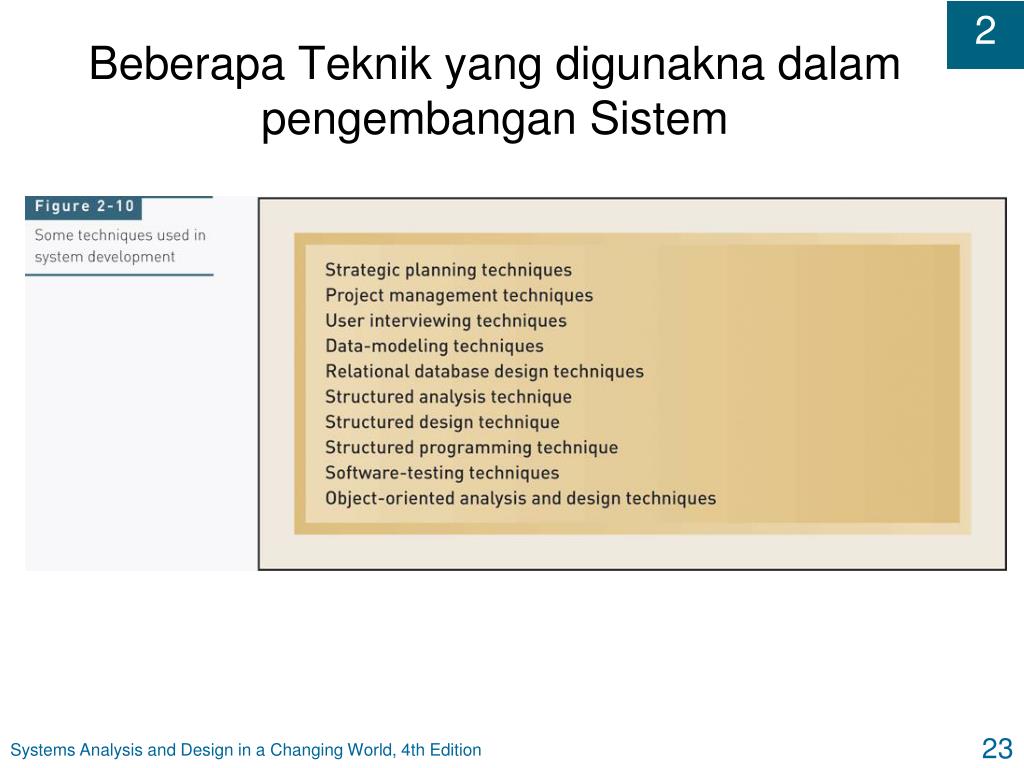

  23. Beberapa Teknik yang digunakna dalam pengembangan Sistem Systems Analysis and Design in a Changing World, 4th Edition

  24. Hubungan antar komponen dari Metodologi Systems Analysis and Design in a Changing World, 4th Edition

  25. Dua pendekatan dalam Pengembangan Sistem (System Development) • Traditional approach • Biasa dikenal dengan pendekatan pengembangan sistem terstruktur (structured system development) • Structured analysis and design technique (SADT) • Includes information engineering (IE) • Object-oriented approach • Juga disebut OOA, OOD, and OOP • Memandang sistem informasi sebagai sebagai koleksi obyek yang bekerja sama untuk menyelesaikan pekerjaan. Systems Analysis and Design in a Changing World, 4th Edition

  26. Pendekatan Tradisional (Terstruktur) • Pemrograman Terstruktur (Structured programming) • Meningkatkan kualitas dari program • Memungkingkan programmer untuk memudahkan dalam membaca dan memodifikasi kode program • Masing – masing modul program dimulai dan diakhiri dalam satu kali proses pekerjaan • Tiga tahapan pemgrograman (berurutan, keputusan, pengulangan) Systems Analysis and Design in a Changing World, 4th Edition

  27. Tiga Pekerjakaan dalam Pemrograman terstruktur Systems Analysis and Design in a Changing World, 4th Edition

  28. Top-Down Programming • Membagi sebuah program yang kompleks ke dalam modul-modul • Modul utama disebut sebagai lower level modules • Modular programming • Similar to top-down programming • Sebuah program memanggil program lain untuk bekerja sama dalam sebuah sistem Systems Analysis and Design in a Changing World, 4th Edition

  29. Top-Down or Modular Programming Systems Analysis and Design in a Changing World, 4th Edition

  30. Desain Terstruktur • Teknik yang dibuat menjadi panduan dari desain • Sekumpulan program apa yang sebaiknya digunakan • Program apa yang seharusnya yang digunakan untuk menyelesaikan • Bagaimana program-program harus di organisasi menjadi suatu hirarki • Modul diperlihatkan dengan menggunakan grafik struktur • Prinsip utama dari modul program • Hubugan yang lemah – suatu modul tidak tergantung pada modul lain • Hubungan yang kuat – modul memiliki satu fungsi yang jelas Systems Analysis and Design in a Changing World, 4th Edition

  31. Structure Chart dibuat dengan menggunakan pendekatan terstruktur Systems Analysis and Design in a Changing World, 4th Edition

  32. Analisis dengan Metode Terstruktur • Mendefinisikan apa yang akan dikerjakan oleh sistem (processing requirements) • Mendefinisikan kebutuhan data dari sistem untuk disimpan dan digunakan (data requirements) • Mendefinisikan input dan output • Mendefinisikan bagaimana sistem dapat bekerja secara bersama-sama untuk menyelesaikan masalah • Data flow diagrams (DFD) and entity relationship diagrams (ERD) menunjukkan hasil dari kegiatan analisis dengan pendekatan terstruktur Systems Analysis and Design in a Changing World, 4th Edition

  33. Data Flow Diagram (DFD) dirancang dengan pendekatan Terstruktur (Figure 2-15) Systems Analysis and Design in a Changing World, 4th Edition

  34. Entity-Relationship Diagram (ERD) Created Using Structured Analysis Technique Systems Analysis and Design in a Changing World, 4th Edition

  35. Structured Analysis Leads to Structured Design and Structured Programming (Figure 2-17) Systems Analysis and Design in a Changing World, 4th Edition

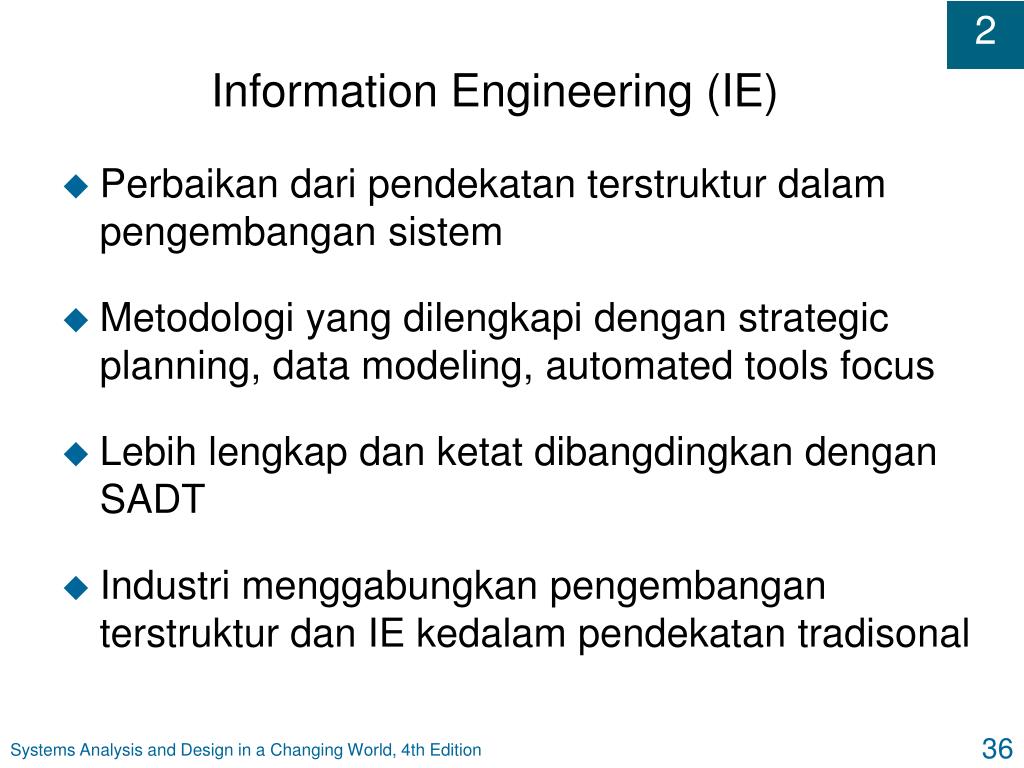

  36. Information Engineering (IE) • Perbaikan dari pendekatan terstruktur dalam pengembangan sistem • Metodologi yang dilengkapi dengan strategic planning, data modeling, automated tools focus • Lebih lengkap dan ketat dibangdingkan dengan SADT • Industri menggabungkan pengembangan terstruktur dan IE kedalam pendekatan tradisonal Systems Analysis and Design in a Changing World, 4th Edition

  37. Object-Oriented Approach • Merupakan pendekatan berbeda dalam pengembangan sistem • Melihat informasi sebagai koleksi dari dari obyek yang saling berinteraksi dan bekerja sama untuk menyelesaikan permasalahan • Objects– sesuatu dalam sistem komputer yang merespon pesan • Konsptualisasi, tanpa proses, program, entitas data, atau file – hanya obyek • Bahasa pemrograman OO : Java, C++, C# .NET, VB .NET Systems Analysis and Design in a Changing World, 4th Edition

  38. Object-Oriented Approach to Systems Systems Analysis and Design in a Changing World, 4th Edition

  39. Object-Oriented Approach (continued) • Object-oriented analysis (OOA) • Mendefinisikan tipe dan obyek yang dibutuhkan oleh pengguna • Membangun kebutuhan use cases dalam penyelesaian masalah • Object-oriented design (OOD) • Mendefinisikan tipe obyek yang dibutuhkan untuk menkomunikasikan orang dengan perangkat di dalam sistem • Menggambarkan bagaimana obyek berinteraksi dalam menyelesaikan pekerjaan • Memperbaiki setiap obyek untuk diimplementasikan ke dalam sebuah bahasa pemrograman • Object-oriented programming (OOP) • Menuliskan pernyataan dalam sebuah bahasa pemrograman untuk mendefinisikan apa yang harus dikerjakan oleh masing-masing obyek Systems Analysis and Design in a Changing World, 4th Edition

  40. Class Diagram Created During OO Analysis Systems Analysis and Design in a Changing World, 4th Edition

  41. Variasi dari SDLC • Beberapa variasi dari tahapan SDLC • Based on variation of names for phases • No matter which one, activities/tasks are similar • Beberapa pengembangan terkait orang • User-centered design, participatory design • Sociotechnical systems • Beberapa pengembangan terkait kecepatan pembangunan perangkat lunak • Rapid application development (RAD) • Prototyping Systems Analysis and Design in a Changing World, 4th Edition

  42. Berbagai Variasi dari Life Cycles (Figure 2-20) Systems Analysis and Design in a Changing World, 4th Edition

  43. Trend terkini dalam pengembangan Sistem • Beberapa pendekatan adaptive • The Unified Process (UP) • Extreme Programming (XP) • Agile Modeling • Scrum • Details on each in Chapter 16 Systems Analysis and Design in a Changing World, 4th Edition

  44. The Unified Process (UP) • Pengembangan sistem dengan pendekatan object-oriented • Offered by IBM / Rational • Booch, Rumbaugh, Jacobson • Unified Modeling Language yang sering digunakan dalam permodelan • UML dapat digunakan dalam beberapa metodologi OO . • UP didefinisikan dalam empat fase iterasi yaitu • Inception, elaboration, construction, transition Systems Analysis and Design in a Changing World, 4th Edition

  45. Extreme Programming (XP) • Terbaru, ringan, pendekatan untuk menjaga agar proses menjadi simple dan efisien. • Mendeskripsikan kebutuhan pendukung sistem dan fungsional sistem yang dibutuhkan diantara sejarah pengguna informal • mendeskripsikan uji terima sistem untuk untuk memdemonstrasikan keluaran yang terdefinisi • menyandarkan pada pengujian secara kontinu dan terintegrasi, peranan user menjadi dominan dalam programming dengan yang dikerjakan oleh tim yang kecil Systems Analysis and Design in a Changing World, 4th Edition

  46. Agile Modeling • Gabungan antara XP and UP (Scott Ambler); has more models than XP, fewer documents than UP • Interactive and Incremental Modeling • Apply right models • Membuat serangkaian model secara paralalel • Pengembangan secara incremental (sedikit demi sedikit) • Teamwork • Memunculkan partisipasi aktif dari stakeholder • Mendorong kepemilikan kolektif • Terbuka dengan orang lain Systems Analysis and Design in a Changing World, 4th Edition

  47. Agile Modeling (continued) • Simplicity • Menggunakan konten yang simple • Menggambarkan model sederhana • Menggunakan tool desain yang simple • Validation • Memungkinkan Uji kemampuan sistem • Membuktikan model yang tepat Systems Analysis and Design in a Changing World, 4th Edition

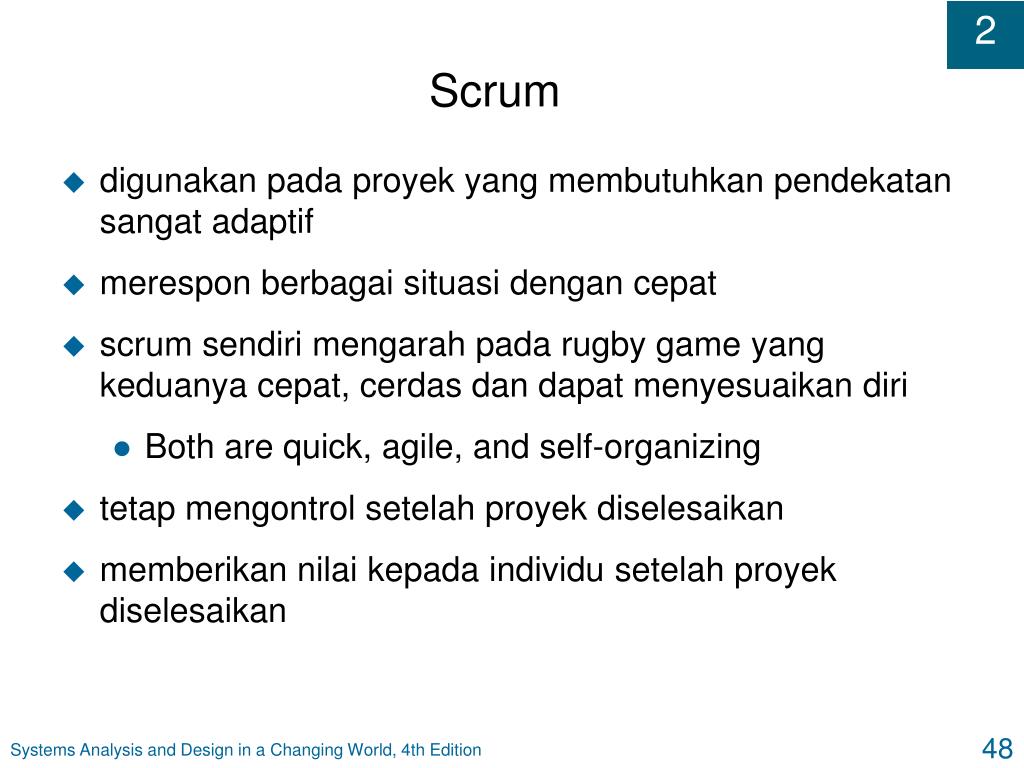

  48. Scrum • digunakan pada proyek yang membutuhkan pendekatan sangat adaptif • merespon berbagai situasi dengan cepat • scrum sendiri mengarah pada rugby game yang keduanya cepat, cerdas dan dapat menyesuaikan diri • Both are quick, agile, and self-organizing • tetap mengontrol setelah proyek diselesaikan • memberikan nilai kepada individu setelah proyek diselesaikan Systems Analysis and Design in a Changing World, 4th Edition

  49. Tools to Support System Development • Computer-aided system engineering (CASE) • tool otomatis yang digunakan untuk meningkatkan kecepatan dan kualitas pembangunan sistem • terdiri dari database dan informasi repository terpanggil • Upper CASE – mensupport kegiatan analisis dan desain • Lower CASE – mensupport dalam implementasi • ICASE – integrated CASE tools • Saat ini biasa disebut dengan visual modeling tools, integrated application development tools, and round-trip engineering tools Systems Analysis and Design in a Changing World, 4th Edition

  50. CASE Tool Repository Contains All System Information Systems Analysis and Design in a Changing World, 4th Edition
