第 五章 管段流量、管径和水头损失

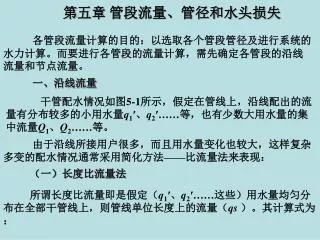

第 五章 管段流量、管径和水头损失. 各管段流量计算的目的: 以选取各个 管段管径 及 进行系统的水力计算。而要进行各管段的流量计算,需先确定各管段的沿线流量和节点流量。. 一、沿线流量. 干管配水情况如图 5 - 1 所示,假定在管线上,沿线配出的流量有分布较多的小用水量 q 1 ′、 q 2 ′……等,也有少数大用水量的集中流量 Q 1 、 Q 2 ……等。. 由于沿线所接用户很多,而且用水量变化也较大,这样复杂多变的配水情况通常采用简化方法 —— 比流量法来表现:. (一)长度比流量法.

Download Presentation

第 五章 管段流量、管径和水头损失

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. 第五章 管段流量、管径和水头损失 各管段流量计算的目的:以选取各个管段管径及进行系统的水力计算。而要进行各管段的流量计算,需先确定各管段的沿线流量和节点流量。 一、沿线流量 干管配水情况如图5-1所示,假定在管线上,沿线配出的流量有分布较多的小用水量q1′、q2′……等,也有少数大用水量的集中流量Q1、Q2……等。 由于沿线所接用户很多,而且用水量变化也较大,这样复杂多变的配水情况通常采用简化方法——比流量法来表现: (一)长度比流量法 所谓长度比流量即是假定(q1′、q2′……这些)用水量均匀分布在全部干管线上,则管线单位长度上的流量(qs )。其计算式为:

  2. 图5-1干管配水情况 图5-3管段输配水情况

  3. 管网总用水量(L/s) 工业企业及其他大用水户的集中流量之和(L/s) (5-1) 长度比流量 (L/s·m ) 干管总长度(m) ,不计穿越广场、公园等无建筑物地区的管线长度;对于沿河岸等地段所敷设的只有一侧配水的管线,其长度只按一半计算;对于人口密度不同的或房屋卫生设备条件不同的市内各区,也应根据其用水量和管线长度,分别相应调整比流量。 有了比流量,就可求出各管段的沿线流量 Ql: Ql= qsL (L/s) (5-2) 管段长度(m) 整个管网的沿线流量总和(∑Q),当qs全网相同时,等于qs∑L。由式(5-1)知,qs·∑L =Q-∑Qi。

  4. 计算长度如何确定 • L = L(双侧配水) • L =0.5 L(双侧配水) • L = 0(双侧不配水)

  5. (二)面积比流量法 长度比流量法忽视了沿管线供水人数多少的影响,不能反映各管段的实际配水量。而在干管线的不同管段上,其供水的面积和供水的居民数是不会相同的,配水量不可能均匀。因此,另提出一种改进的计算方法——面积比流量法。 它是假定q1′、q2′……这些用水量均匀分布在整个供水面积上时,单位面积上的流量(qmb)。下式计算: (L/s·m2) (5-3) 供水面积的总和(m2) 干管每一管段供水面积的划分,可按分角线法或对角线法进行,如图5-2(a)、(b)所示。 由面积比流量qmb,可计算出某一管段的沿线流量Qy为:

  6. 二、节点流量 Qy= qmbω (L/s) (5-4) 管段的供水面积(m2) 整个管网的沿线流量总和∑Qy则等于qmb∑ω。由公式(5-3)知,qmb∑ω =Q-∑Qi。 鉴于城市供水面积大,用水量多,故用面积比流量法较之用长度比流量法要准确一些,但此法的计算颇麻烦。当供水区的干管分布比较均匀,管距大致相同时,似无必要采用面积比流量法,改用长度比流量法比较简便。 每一管段的流量包把两部分:一部分是上述的沿管线配出的沿线流量,另一部分则是转输到后续管线去的转输流量。 在一条管段中,转输流量沿整个管段不变,沿线流量则因沿线配水,流量沿程逐渐减小,到管段末端等于零,如图5-3(a)所示。

  7. 为了简化计算,引用折算流量(将渐变流作为一个不变的均匀流处理),用Qj表示,图5-3(b)所示。 在图中使折算流量Qj所产生的水头损失和图7-10(a)沿线变化的流量所产生的水头损失完全对应,从而得出管线折算流量Qj的计算公式为: Qj = aQl (L/s) (5-5) 式中 a——折减系数,其值在0.5~0.58之间。当管线的转输流量远大干沿线流量时,a值趋近于0.5;反之,a值则趋近于0.58。实践中往往采用a =0.5,以使计算更为简便,也不致引起过大的误差。 由此,将管段的沿线流量折算成节点流量,只需将该管段的沿线流量平半分配于管段始、末端的节点上,便得到节点流量(qn)的计算公式为: (L/s) (5-6) 转25

  8. 图5-2供水面积划分 (a)对角线法;(b)分角线法

  9. 图5-4为某一管段沿线流量化为节点流量的分配图,此时该管段的折算流量为 (L/s) (5-7) 由式(5-7)看出,如果把沿线流量化成节点流量,便能大大简化管网的计算工作量。由此可知,管网中每个节点上假想的集中流量便等于与该节点相连的所有管线的沿线流量总和的一半,即 qn= ∑Ql/2 (L/s) (5-8) 求得各节点流量后,管网计算图上便只有集中干节点的流量(包括原有的集中流量)。而管段的计算流量为 ∑Ql (L/s) (5-9) 【例题5-1】某城市最高时总用水量为284.7 L/s,其中集中供应工业用水量为189.2 L/s。干管各管段名称及长度(单位:m),如图5-5所示,管段4-5、1-2及2-3为单侧配水,其余为两侧配水,试求:(1)干管的比流量,(2)各管段的沿线流量,(3)各节点流量。

  10. 图5-4节点流量分配图

  11. 图5-5节点流量计算例题

  12. 【解】干管总计算长度为: ∑ = 4600m 干管的比流量: 各管段的沿线流量计算如表5-1所列。 沿线流量化成节点流量的计算如表5-2所列。

  13. 各管段沿线流量计算 表5-1 各管段节点流量计算 表5-2

  14. 三、管段计算流量 当运用折算流量法求出各个节点流量,并把大用水户的集中流量亦加于附近的节点上后,则所有各节点流量的总和,便是由二级泵站送来的总流量(即总供水量)。 按照质量守恒原理,流向某节点的流量应等于从该节点流出的流量,即流进等于流出。如以流向节点的流量为正值,流离节点的流量为负值,则两者的代数和(以∑Q表示)应等于零,即∑Q=0。 泵站送来的总流量沿各节点进行流量分配,所得出的每条管段所通过的流量,就是各管段的计算流量。 对于树状网,其每一管段的计算流量容易确定,因为从二级泵站到任一节点的来水方向只有一个,如图5-6所示。 对于环状网,确定各管段的计算流量就比较复杂,因为由二级泵站供给每一节点的流量,可以从不同方向供给,不象树状网那样只有一个方向。所以,在进行流量分配时,就必须人为地拟定各管段的流量。显然,按照这样的方式来进行,每人所得的结果不会相同,为此,要求在分配流量时,共同遵循以下原则:

  15. 举例如下:图5-7 (1)应在管网平面布置图上,事先拟定出主要的流向,并力求使水流沿最近线路,输送到大用水户和边远地区。 (2)在平行的干管中分配流量应大致相同,以免一条干管损坏时其余干管负荷过重。 (3)分配流量时应满足上述的节点流量平衡条件,即在每个节点上满足∑Q=0。 流量分配可从管网第一分叉节点4开始: ∑Q = q04-q41-q45-q47-q4=0 管段流量q04为总流量已确定,节点流量q4为已知,所以其余三条管线中的流量q41、q45、q47须大体均匀分配,就是说分到这三条管线中的流量不要相差过大。 后面由近到远依次进行节点1、7 、5、2、8、6、3、9流量分配计算。

  16. 图5-6树状管网管段流量计算 图中,设二级泵站位于0点;q1和q2代表由沿线流量折算成的节点流量;Q1、Q2、Q3、Q4、Q5,代表大用水户的集中流量。由这些流量,根据式(5-9),就可求出各管线的计算流量,如表5-3所列。 树状管网管段的计算流量 表5-3

  17. 图5-7环状网的流量分配 至于节点流量的平衡条件,可取节点为例,根据各段中的流向,流进节点5的只有管段4~5的流量q45,从节点5流出的有管段流量q52、q58、q56。及节点流量q5,流进和流出的流量须相等,因此应满足下列条件: ∑Q = q45-q52-q58-q56-q5=0

  18. 四、管径的确定 分配到各条管段的流量,即为环状网各管段的计算流量。可依此流量来选定管径,计算水头损失。 管网中各管段的管径,是按最高时用水量确定的。即: 按最高时用水量计算的管段流量(m3/s) 管段直径(m) (5-10) 流速(m/s) 式中流速选择的考虑: ①防止管网因流速过大产生水锤、冲刷,技术上最高流速限定在2.5~3.0m/s的范围内; ②为避免水中杂质在管内沉积,最低流速应大于0.6 m/s ③考虑管网造价和运行管理费用的经济流速ve 。对应于不同流量时与经济流速相适应的管径称为该流量的经济管径,见表5-4。

  19. 图7-15经济流速

  20. 采用的经济流速范围,用控制每公里管线的水头损失值(一般为5mH2O/km左右)的计算法来确经济管径: ④ d =100~300mm时,ve=0.6~1.1m/s; d =350~600mm时,ve =1.1~1.6 m/s; d =600~1000mm时,ve =1.6~2.1 m/s。 ⑤根据人口数和用水量标准的简化计算(直接从表7-6中查出)所需的管径。 表中流速:当d≥400mm,V≥1.0m/s;当d≤350mm,V≤1.0 m/s。 根据表7-6,可挺据用水人口数以及用水量标准查得管径;亦可根据已知的管径,用水量标准查得该管可供多少人使用。 转

  21. 几个城市的管道经济流速 表7-5

  22. 转34 注:1、单位·流量为L/s,流速为m/s;

  23. 给水管径简易估算 表5-6
