1. Применение облачных решений и технологий виртуализации для создания электронного кампуса университета Карина Шахгельдян Владивостокский государственный университет экономики и сервиса (ВГУЭС)

2. ПЛАН ДОКЛАДА • Что было вчера • Что такое Электронный кампус и зачем он нужен университету • Сегодня - Облачная инфраструктура • Зачем вузу Облачная инфраструктура • Что мы имеем сегодня • Серверная виртуализация • Виртуализация рабочих мест • Новые сервисы для студентов (внедрение 2013) • Чего мы хотим завтра 2

3. ПОЧЕМУ ВУЗ – ЭТО СЛОЖНО 3

4. ИНФРАСТРУКТУРА ВГУЭС ВЧЕРА (на 2010) 4

5. ПРОБЛЕМЫ НА 2010 • Вуз, опирается на ИТ, вся деятельность базируется на ИТ-сервисах, службах и системах, при этом • Ненадежная, малопроизводительная работа устаревших серверов, сетевого оборудования • Плохая сохранность данных (нет централизованного хранения бэкапов, архивов) • Проблемы с маршрутизирующим коммутатором Passport • Нехватка портов и подключение серверов через каскад коммутаторов • Проблемы с передачей данных в сети • Серверы разделяли 1 Гб/с • Проблемы с энергопотреблением серверной • Слишком большие затраты на энергообеспечение (22 кВт/ч) • Не справляется система кондиционирования • Невозможность расширения ИТ-службы, неэффективность работы поддерживающих подразделений ИТ 5

6. КОНЦЕПЦИЯ ЭЛЕКТРОННОГО КАМПУСА • Для чего необходим Электронный кампус? • Обеспечить достижения целей университета, и делать это эффективно • Обеспечить поддержку «Быстрые изменения – быстрая реакция на изменения», гибкие бизнес-модели • Идти впереди бизнеса, дать студентам и сотрудникам то, что им нужно, но они об этом еще не думали • Повысить эффективность управления университетом • Обеспечить конкурентные преимущества 6

7. ТРЕБОВАНИЯ К ИНФРАСТРУКТУРЕ ЭЛЕКТРОННОГО КАМПУСА 7

8. Электронный Кампус 8

9. Инфраструктура Электронного Кампуса 9

10. Backup: Veeam B&R 7.0R2 + MS SC DPМ 2012R2 Network Инфраструктура Электронного Кампуса HDD: 45 x 3Tb + Tape: 18 x LTO6 6Tb Backup plans up to 12 years DBMS VDI - VMWare View User profiles: RAM:0.25Tb HDD: 24*3Tb VSI – VMWare vSphere SAN - IBM DS3524 RAM: 1.5Tb CPU: 185.6Ghz Server VM: 160 MS SQL 2008 Std RAM:0.57Tb HDD: 56*300Gb CPU: 100Ghz VSI 48 x 900Gb 10К Core: Cisco 6509 Backbone: 9 x Сisco 3560 Access: Allied Telesis, Cisco, Zyxel MS SQL 2012 Ent RAM:0.75Tb HDD: 160*300Gb CPU: 53Ghz Standard VM: RAM:4Tb CPU:1382Ghz 8xАPEX2800 dec 2013 VDI 96 x 600Gb 10К dec 2013 Zero clients: 2013 – 430 2014 – 930 24 Gbit/s vGPU VM: ОЗУ: 0.25Tb ЦПУ: 46Ghz 2x GRID K2 АPEX2800 10 Gbit/s 1 Gbit/s 100 Mbit/s

11. Инфраструктура Электронного Кампуса

12. Характеристики Электронного кампуса 12

13. ВИРТУАЛИЗАЦИЯ РАБОЧИХ МЕСТ • Проблемы на 2010 • Высокие расходы на обслуживание рабочих мест, высокий уровень шума и энергопотребления • Постоянный быстрой рост системных требований • Невысокая эффективность использования вычислительных ресурсов на рабочих местах (10%) и компьютерных классов • Требования по быстрой развертке новых рабочих мест • Риски, связанные с действиями пользователей • Большая часть времени ИТ-поддержки на поддержку существующей инфраструктуры, а не на развитие • Проблемы сохранности данных • Сложности поддержка мобильности пользователей, работа из дома, из командировок 13

14. ВИРТУАЛИЗАЦИЯ РАБОЧИХ МЕСТ Варианты развития виртуализации рабочих мест 14

15. ВИРТУАЛИЗАЦИЯ РАБОЧИХ МЕСТ Выбор нулевых клиентов 15

16. ВИРТУАЛИЗАЦИЯ РАБОЧИХ МЕСТ Выбор технологии виртуализации 16

17. ВИРТУАЛИЗАЦИЯ РАБОЧИХ МЕСТ • Порядок внедрения • Компьютерный центр • Компьютерные классы кафедр • Библиотека • Рабочие места сотрудников (3 управления) • Стратегии внедрения • Один образ – одна аудитория • Один образ – все аудитории • Несколько образов (2-8) – для классов, для сотрудников, для отдельных отделов 17

18. ВИРТУАЛИЗАЦИЯ РАБОЧИХ МЕСТ Расходы на 1 рабочее место 400 Нулевых клиентов = 1.57 млн в год экономии 18

19. СЕРВИСЫ ЭЛЕКТРОННОГО КАМПУСА 19

20. СЕРВИСЫ ЭЛЕКТРОННОГО КАМПУСА 20

21. СЕРВИСЫ ЭК ДЛЯ СТУДЕТА: Личный кабинет студента

22. СЕРВИСЫ ЭК ДЛЯ СТУДЕТА: Оплата через Интернет

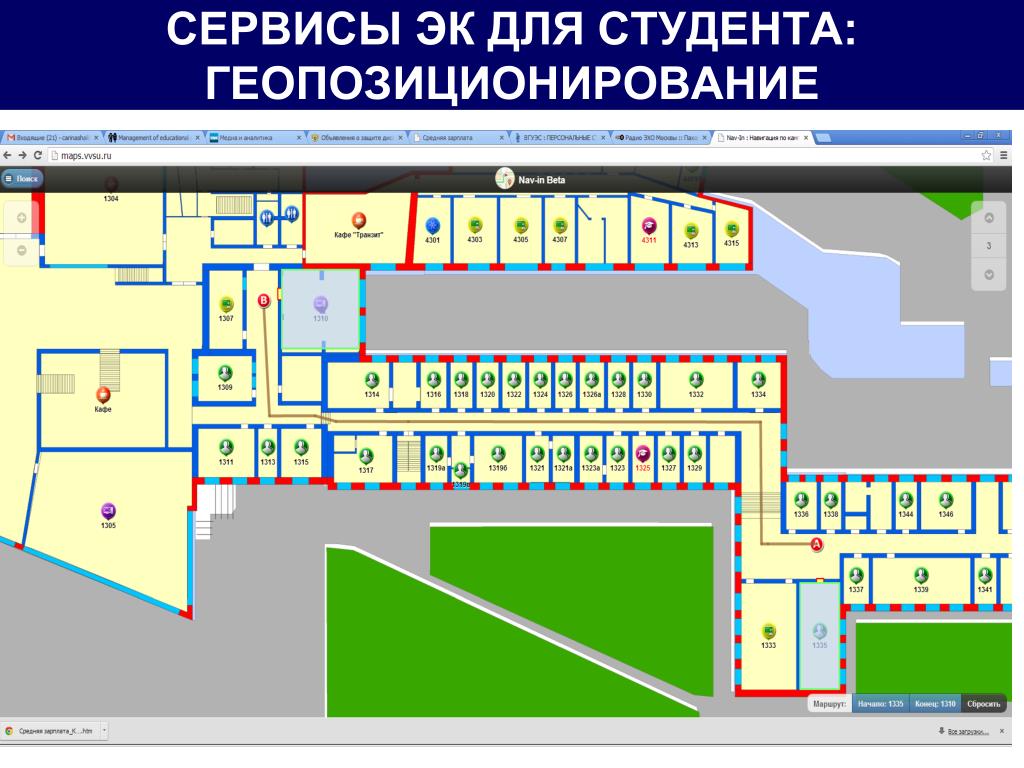

23. СЕРВИСЫ ЭК ДЛЯ СТУДЕНТА: ГЕОПОЗИЦИОНИРОВАНИЕ

24. СЕРВИСЫ ЭК ДЛЯ СТУДЕНТА: ВНЕДРЕНИЕ MOODLE и Вебинаров

25. СЕРВИС ДЛЯ СТУДЕНТОВ: СИСТЕМА УПРАВЛЕНИЯ ВЪЕЗДОМ

26. Характеристики Электронного кампуса 26

27. Характеристики Электронного кампуса 27

28. ИТ-служба 28

29. ПРЕИМУЩЕСТВА 29

30. ЭЛЕКТРОННЫЙ КАМПУС ЗАВТРА • Серверная виртуализация • Выделение виртуальных ЦОД студентам ИТ-специальностей для практических занятий • Использование публичных облачных сервисов • Интеграция с Google Apps for Education 30

31. ЭЛЕКТРОННЫЙ КАМПУС ЗАВТРА • Виртуализация рабочих мест • 3D графика, CAD пакеты, сервер с ускорителем Nvidia GRIDK2 • 900 виртуальных рабочих столов к 2014 г. • Использование виртуализации приложений VMware ThinApp • Выделение виртуальных рабочих станций студентам ИТ-специальностей для практических занятий • После поддержки VMWare View Windows 2008R2 доступ в рабочим столам с ноутбуков студентов • Возможность применения VDI в защищаемом сегменте сети ПДн 31

32. ЭЛЕКТРОННЫЙ КАМПУС ЗАВТРА • Сервисы Электронного кампуса • Портфолио студента • Портфолио преподавателя • Система курсового и дипломного проектирования с участием работодателей • Мобильные приложения • Геопозиционирование внутри здания • Личный кабинет студента • Big Data 32

33. И последний… Спасибо за внимание Карина Шахгельдян Владивостокский государственный университет экономики и сервиса e-mail: carinash@vvsu.ru skype: carinaish phone: +7-924-231-44-91 e-campus.vvsu.ru
