  1. 第一单元 运算器部件 第四讲 运算器设计及举例

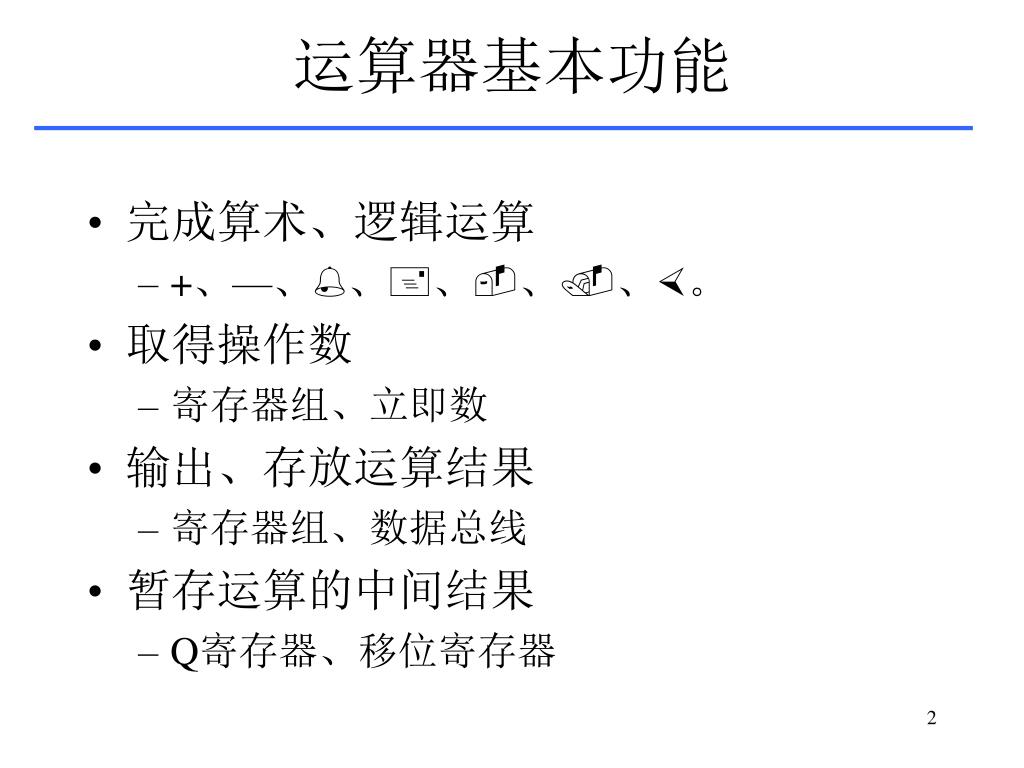

  2. 运算器基本功能 • 完成算术、逻辑运算 • +、—、、、、、。 • 取得操作数 • 寄存器组、立即数 • 输出、存放运算结果 • 寄存器组、数据总线 • 暂存运算的中间结果 • Q寄存器、移位寄存器

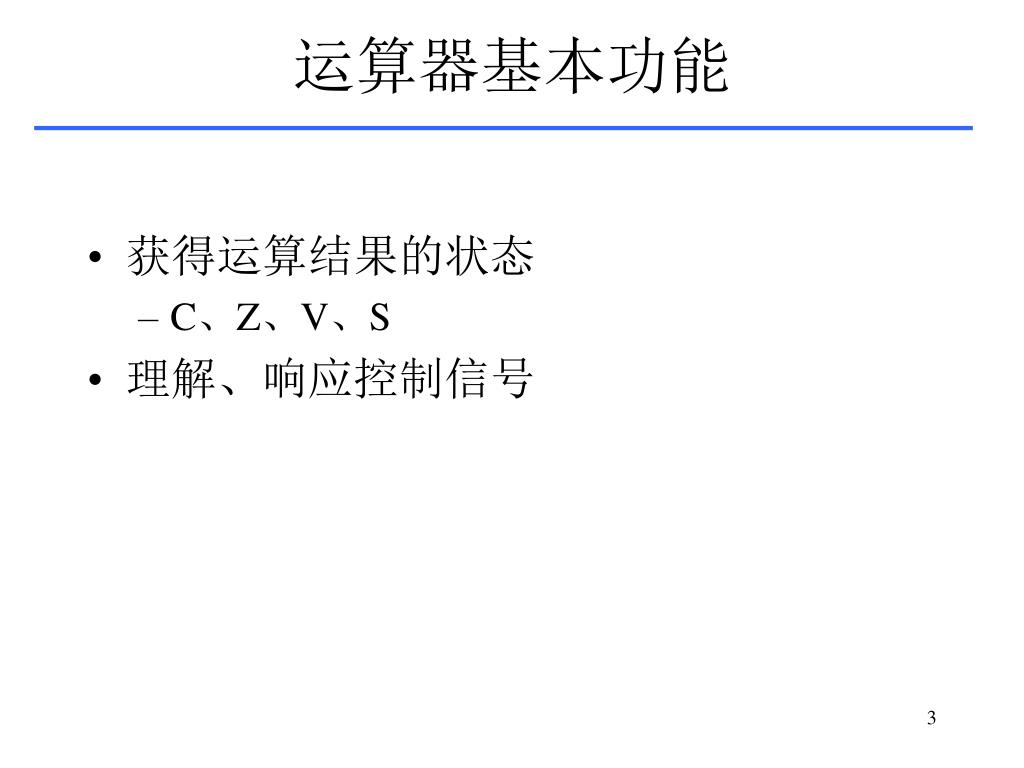

  3. 运算器基本功能 • 获得运算结果的状态 • C、Z、V、S • 理解、响应控制信号

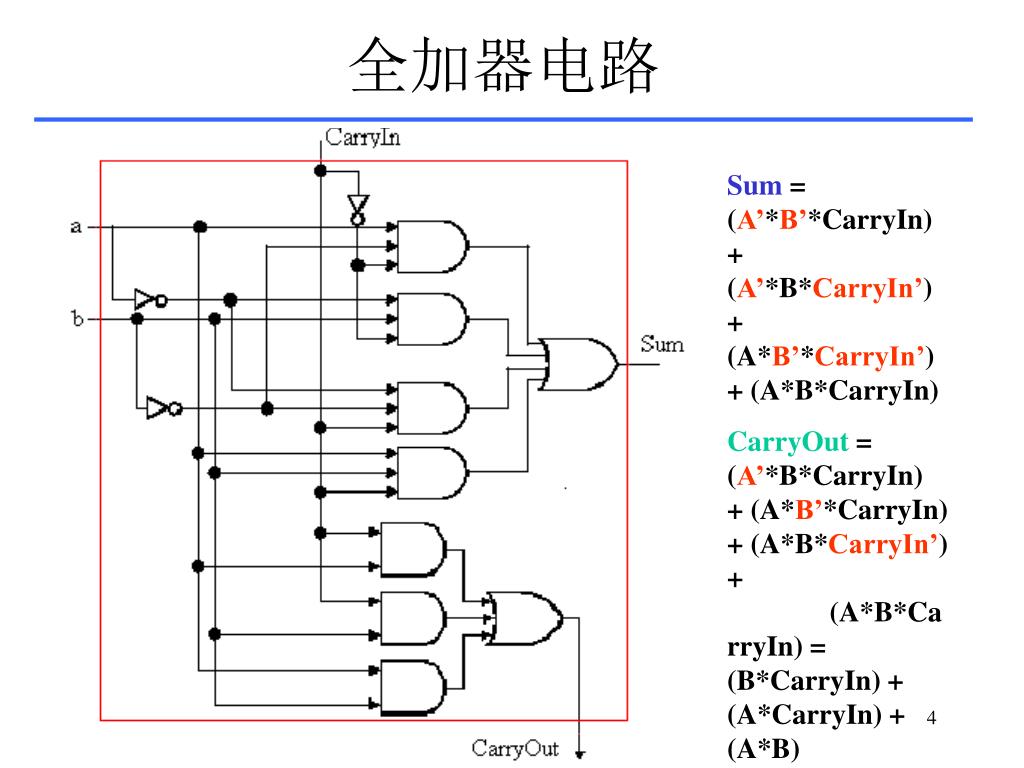

  4. 全加器电路 Sum = (A’*B’*CarryIn) + (A’*B*CarryIn’) + (A*B’*CarryIn’) + (A*B*CarryIn) CarryOut = (A’*B*CarryIn) + (A*B’*CarryIn) + (A*B*CarryIn’) + (A*B*CarryIn) = (B*CarryIn) + (A*CarryIn) + (A*B)

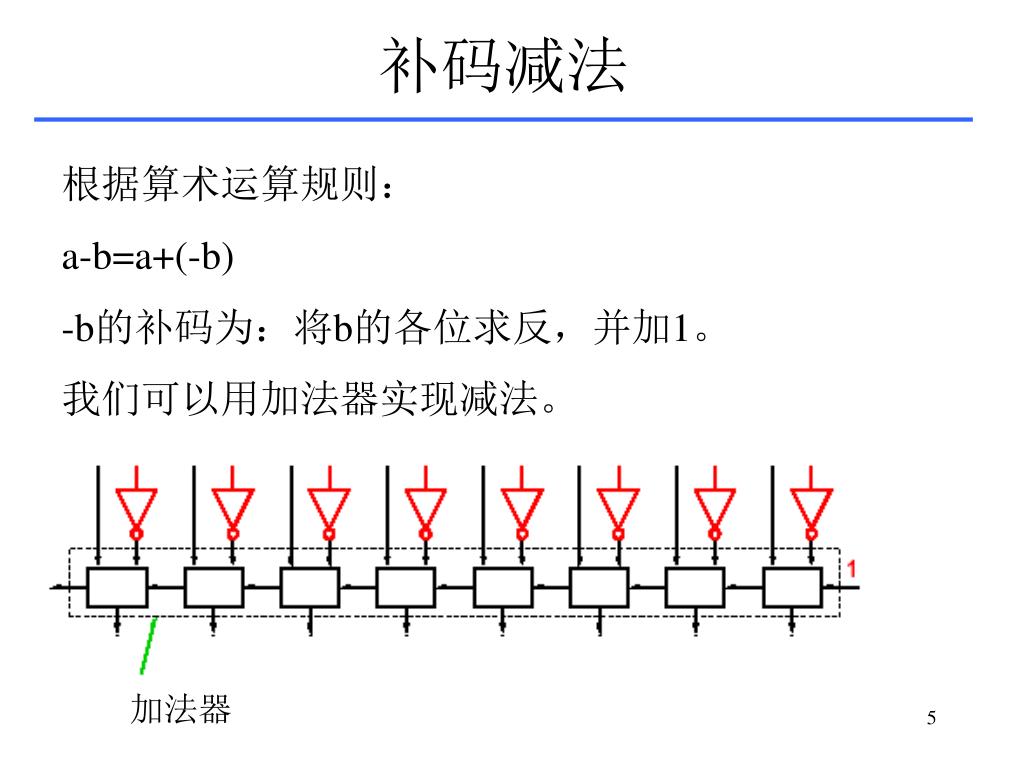

  5. 补码减法 根据算术运算规则： a-b=a+(-b) -b的补码为：将b的各位求反，并加1。 我们可以用加法器实现减法。 加法器

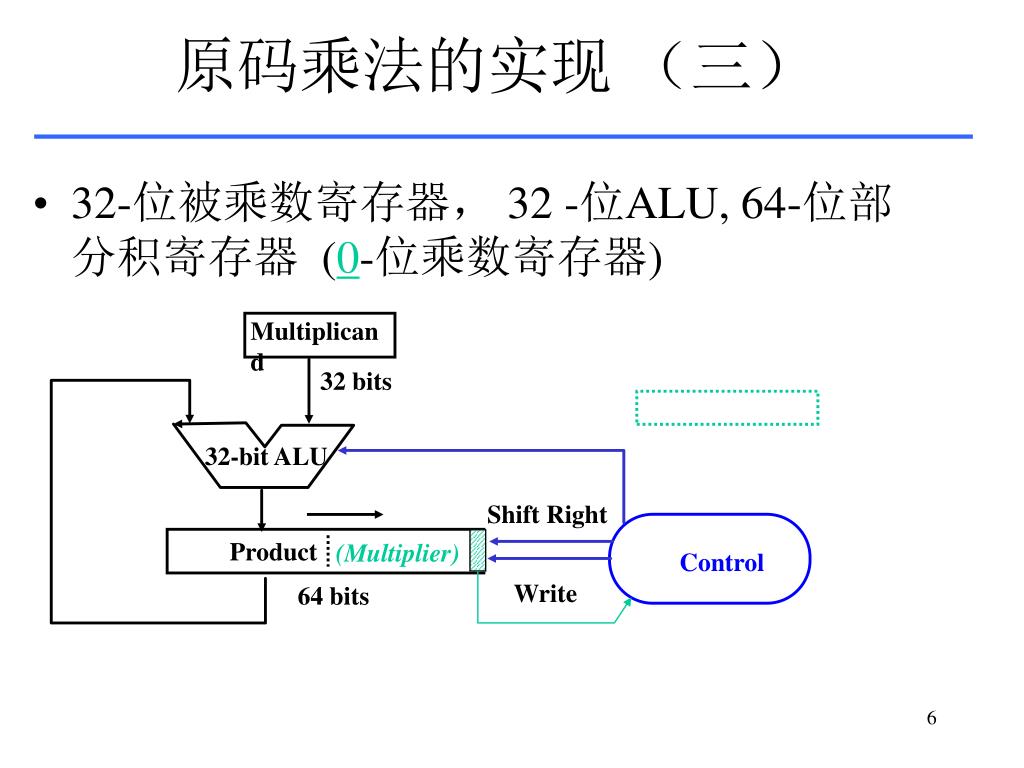

  6. 原码乘法的实现 （三） • 32-位被乘数寄存器， 32 -位ALU, 64-位部分积寄存器 (0-位乘数寄存器) Multiplicand 32 bits 32-bit ALU Shift Right Product (Multiplier) Control Write 64 bits

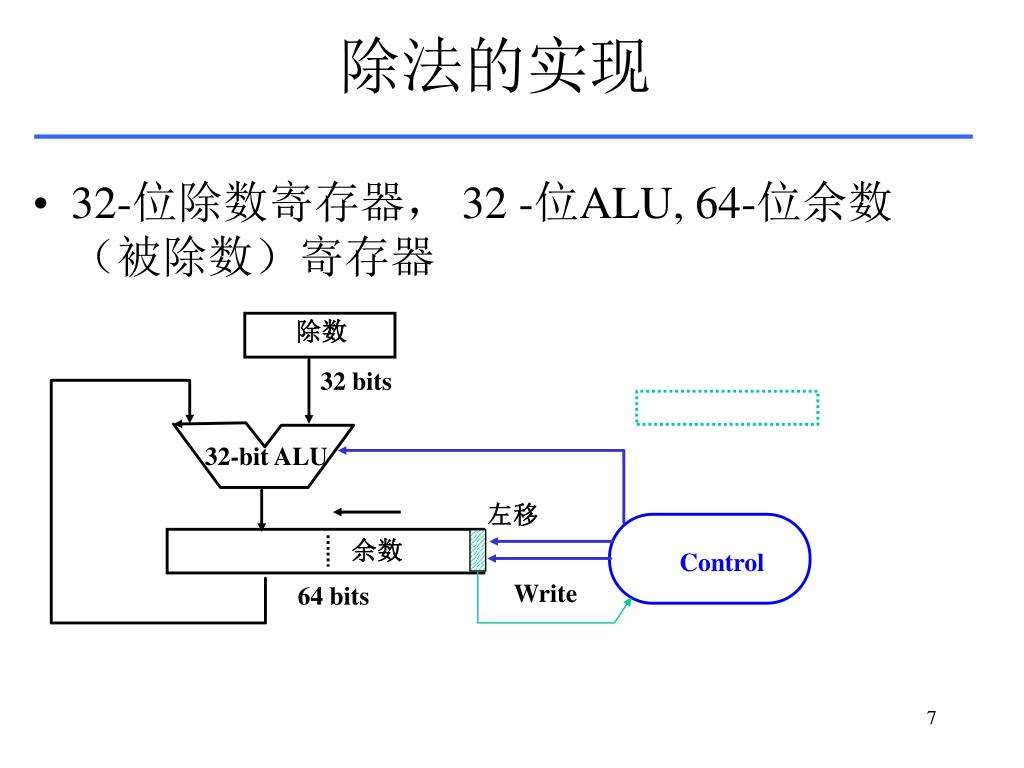

  7. 除法的实现 • 32-位除数寄存器， 32 -位ALU, 64-位余数（被除数）寄存器 除数 32 bits 32-bit ALU 左移 余数 Control Write 64 bits

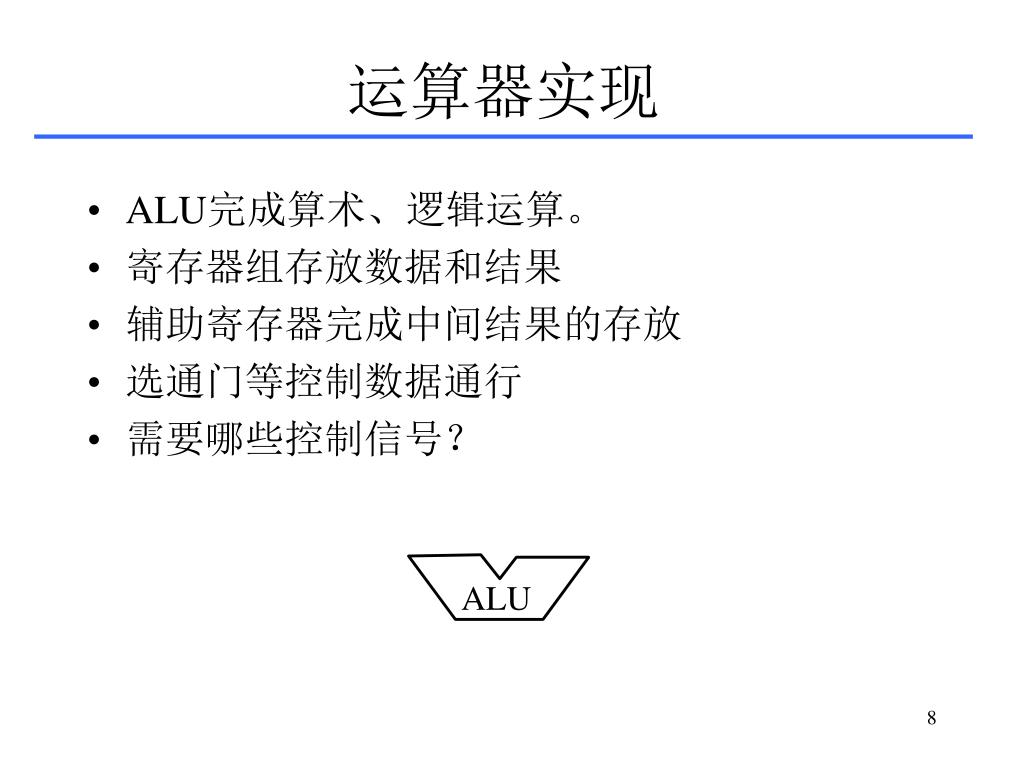

  8. 运算器实现 • ALU完成算术、逻辑运算。 • 寄存器组存放数据和结果 • 辅助寄存器完成中间结果的存放 • 选通门等控制数据通行 • 需要哪些控制信号？ ALU

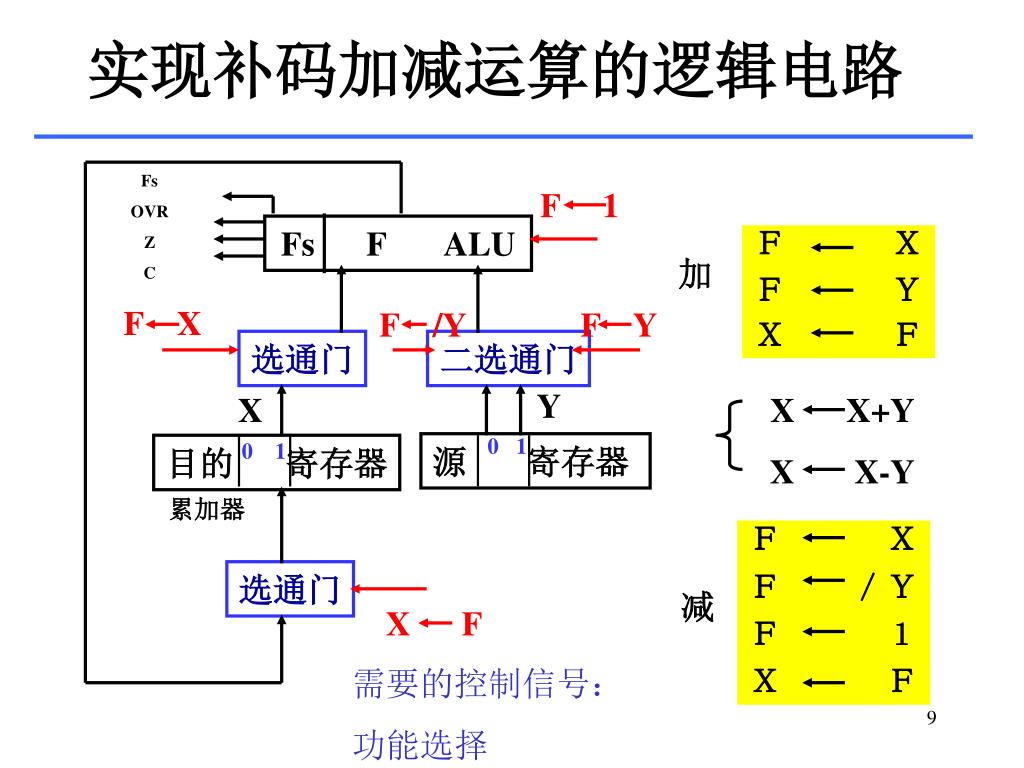

  9. 实现补码加减运算的逻辑电路 Fs OVR Z C F 1 Fs F ALU Ｆ　　　Ｘ Ｆ　　　Ｙ Ｘ　　　Ｆ 加 F X F /Y F Y 选通门 二选通门 Y X X X+Y X X-Y 0 1 0 1 源 寄存器 目的 寄存器 累加器 Ｆ　　　Ｘ Ｆ　　／Ｙ Ｆ　　　１ Ｘ　　　Ｆ 选通门 减 X F 需要的控制信号： 功能选择

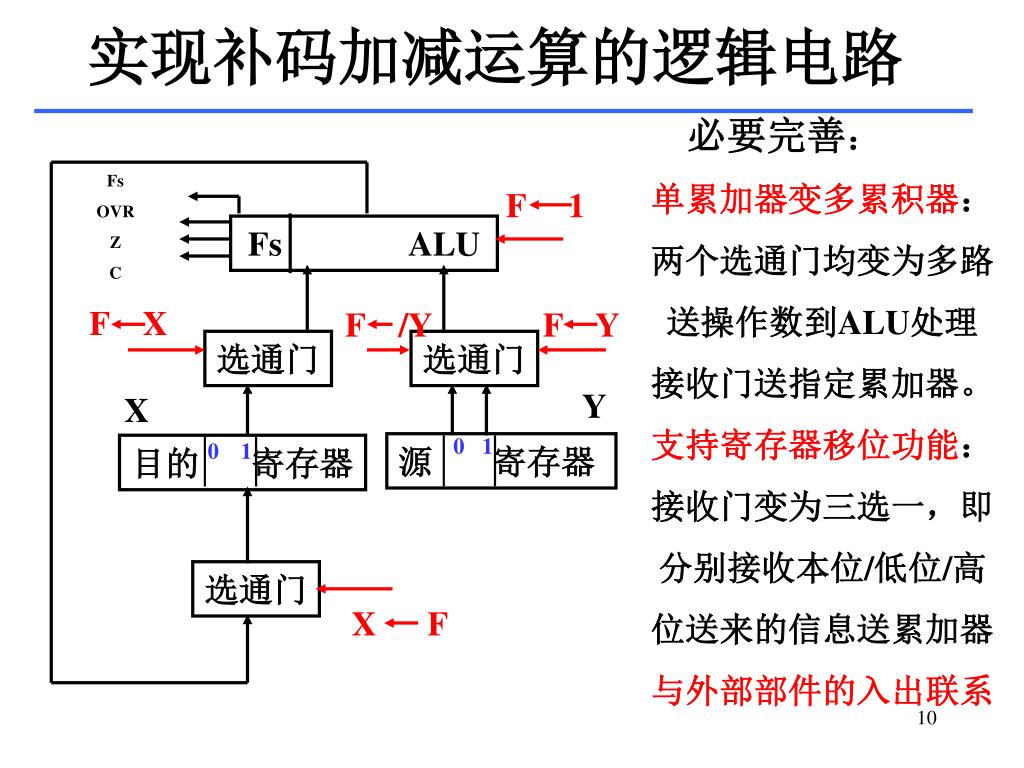

  10. 实现补码加减运算的逻辑电路 必要完善： 单累加器变多累积器： 两个选通门均变为多路 送操作数到ALU处理 接收门送指定累加器。 支持寄存器移位功能： 接收门变为三选一，即 分别接收本位/低位/高 位送来的信息送累加器 与外部部件的入出联系 Fs OVR Z C F 1 Fs ALU F X F /Y F Y 选通门 选通门 Y X 0 1 0 1 源 寄存器 目的 寄存器 选通门 X F

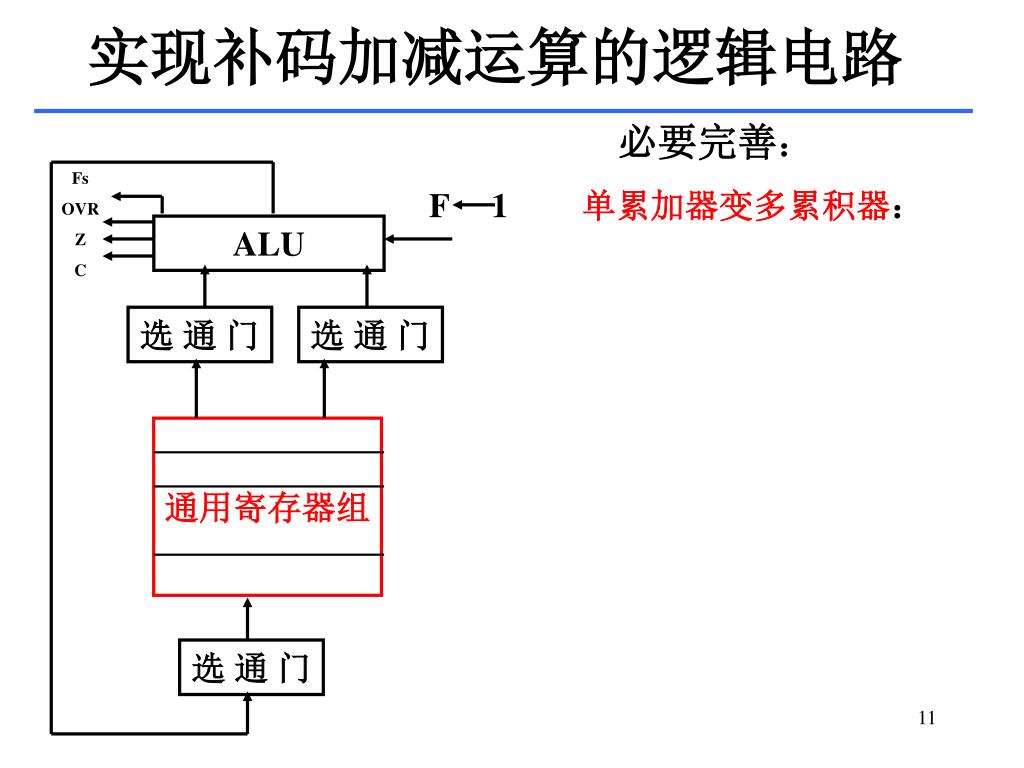

  11. 实现补码加减运算的逻辑电路 必要完善： 单累加器变多累积器： Fs OVR Z C F 1 ALU 选 通 门 选 通 门 通用寄存器组 选 通 门

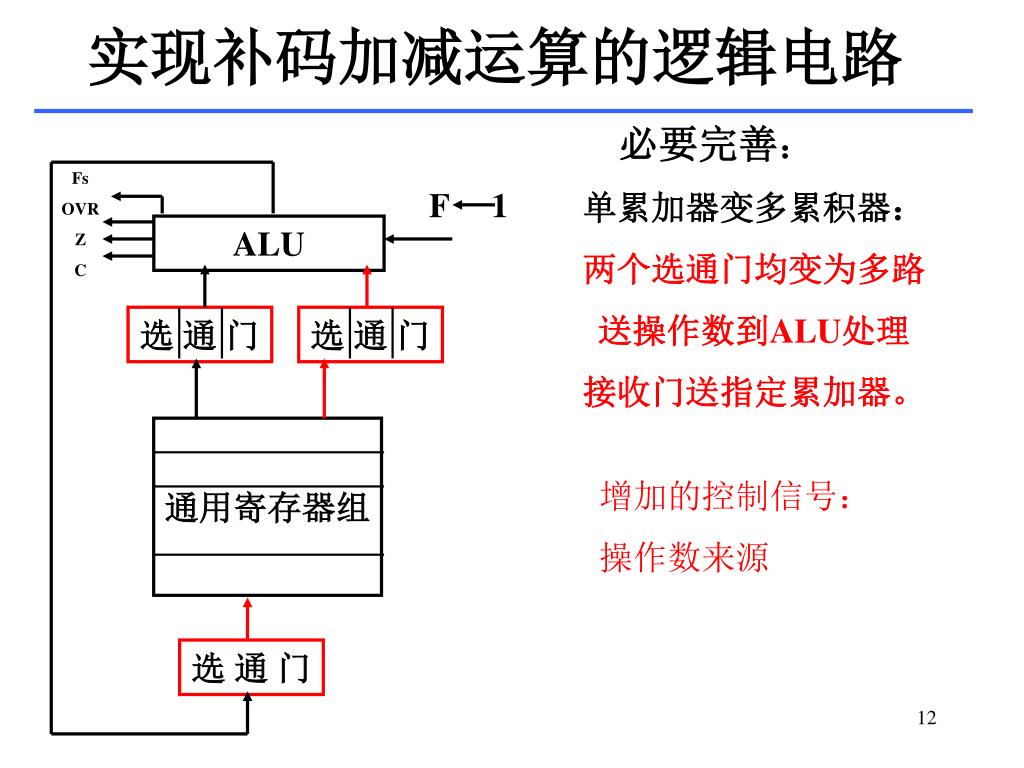

  12. 实现补码加减运算的逻辑电路 必要完善： 单累加器变多累积器： 两个选通门均变为多路 送操作数到ALU处理 接收门送指定累加器。 Fs OVR Z C F 1 ALU 选 通 门 选 通 门 通用寄存器组 增加的控制信号： 操作数来源 选 通 门

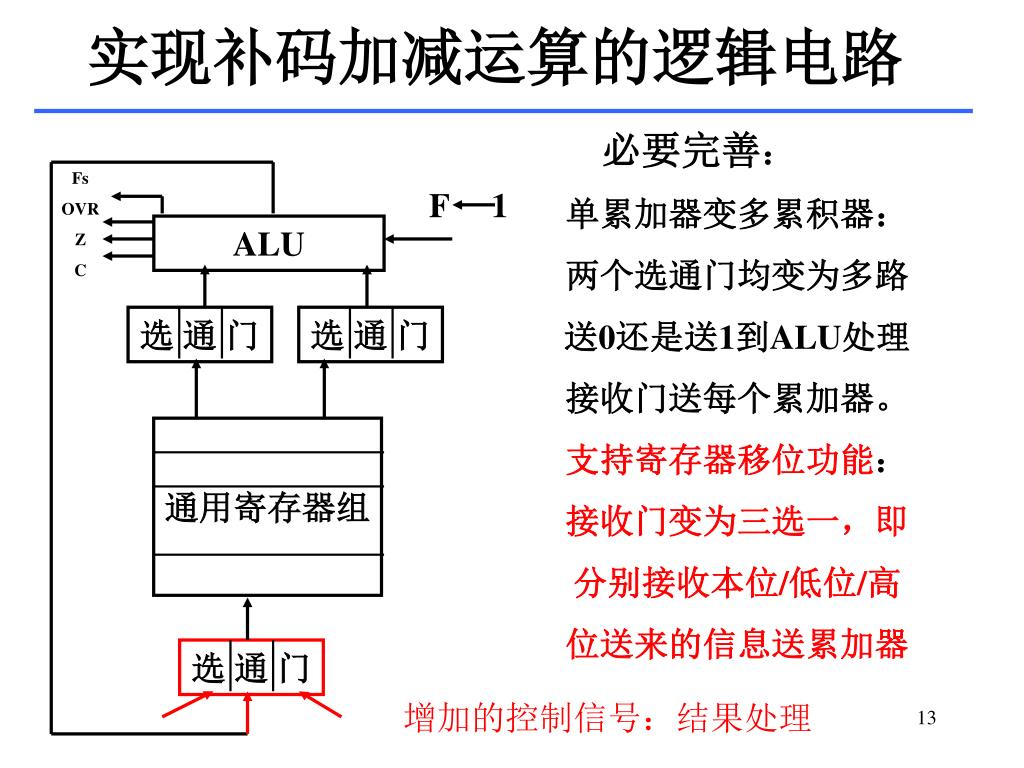

  13. 实现补码加减运算的逻辑电路 必要完善： 单累加器变多累积器： 两个选通门均变为多路 送0还是送1到ALU处理 接收门送每个累加器。 支持寄存器移位功能： 接收门变为三选一，即 分别接收本位/低位/高 位送来的信息送累加器 Fs OVR Z C F 1 ALU 选 通 门 选 通 门 通用寄存器组 选 通 门 增加的控制信号：结果处理

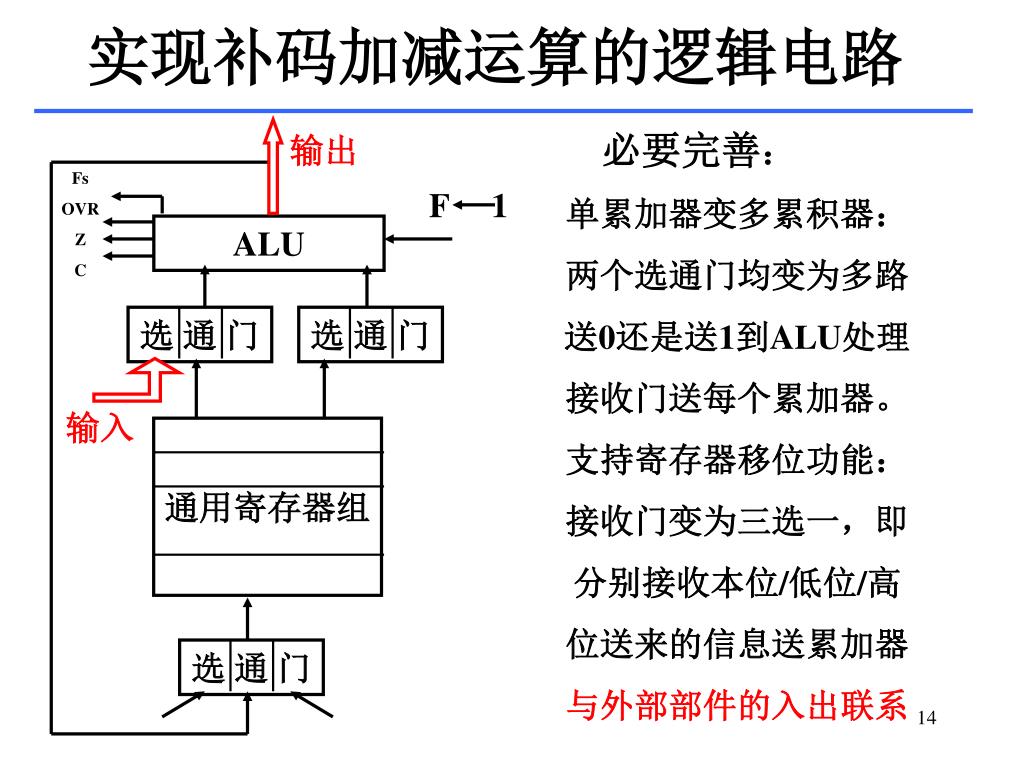

  14. 实现补码加减运算的逻辑电路 必要完善： 单累加器变多累积器： 两个选通门均变为多路 送0还是送1到ALU处理 接收门送每个累加器。 支持寄存器移位功能： 接收门变为三选一，即 分别接收本位/低位/高 位送来的信息送累加器 与外部部件的入出联系 输出 Fs OVR Z C F 1 ALU 选 通 门 选 通 门 输入 通用寄存器组 选 通 门

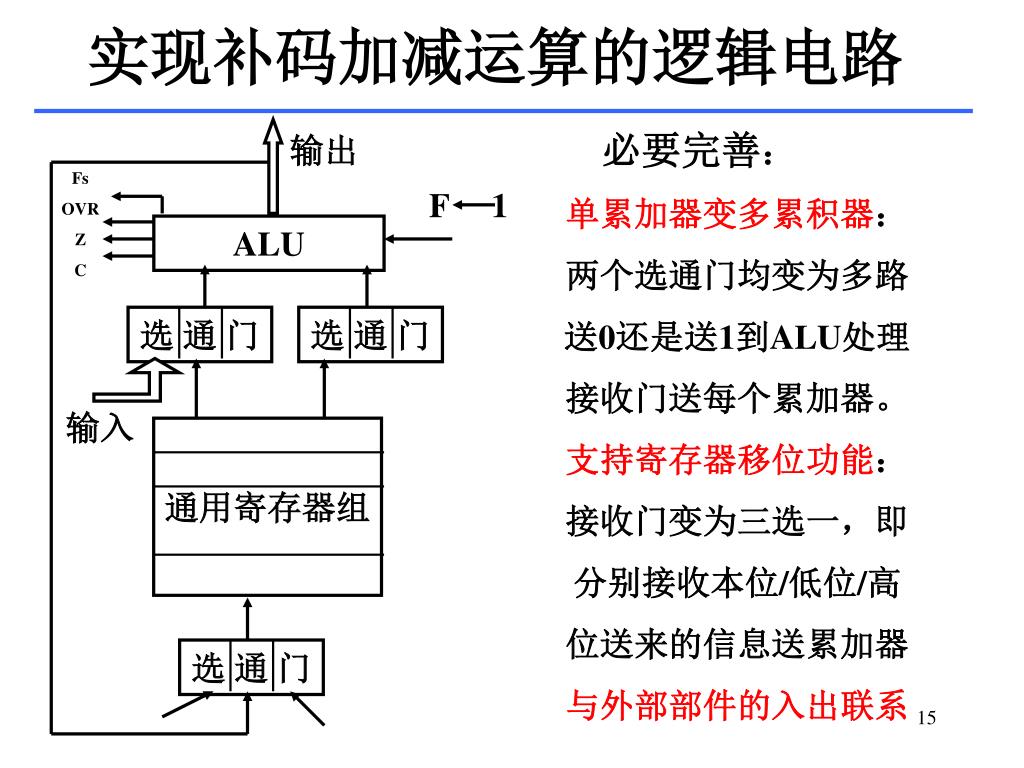

  15. 实现补码加减运算的逻辑电路 必要完善： 单累加器变多累积器： 两个选通门均变为多路 送0还是送1到ALU处理 接收门送每个累加器。 支持寄存器移位功能： 接收门变为三选一，即 分别接收本位/低位/高 位送来的信息送累加器 与外部部件的入出联系 输出 Fs OVR Z C F 1 ALU 选 通 门 选 通 门 输入 通用寄存器组 选 通 门

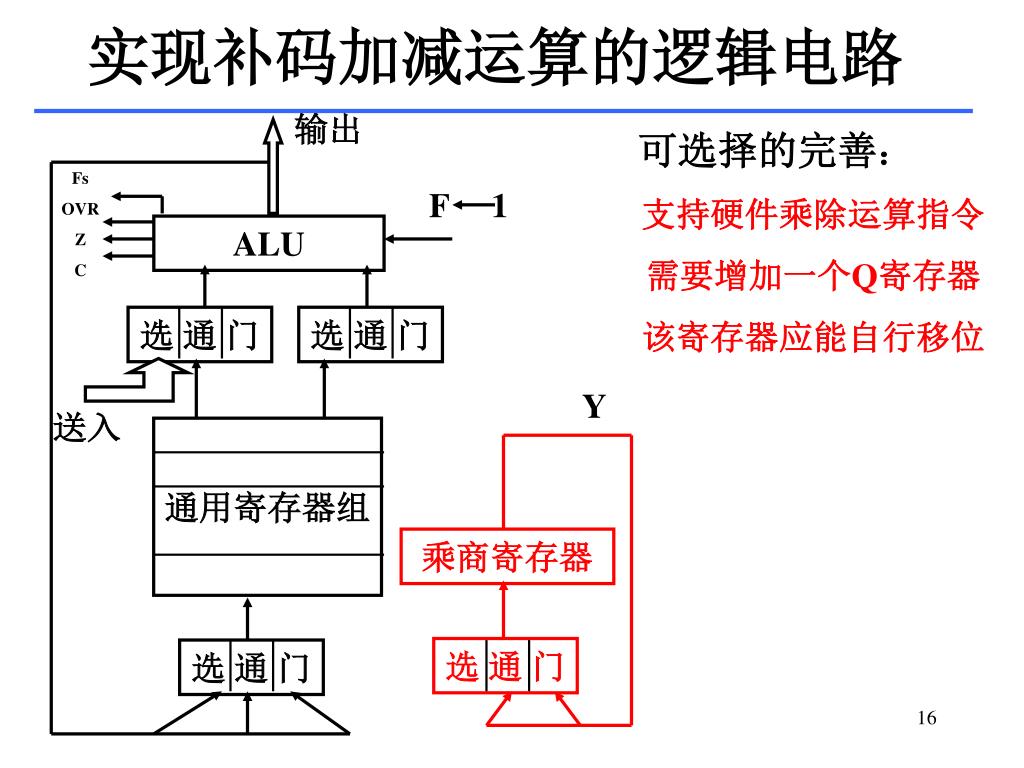

  16. 实现补码加减运算的逻辑电路 输出 可选择的完善： 支持硬件乘除运算指令 需要增加一个Q寄存器 该寄存器应能自行移位 Fs OVR Z C F 1 ALU 选 通 门 选 通 门 Y 送入 通用寄存器组 乘商寄存器 选 通 门 选 通 门

  17. 实现补码加减运算的逻辑电路 输出 可选择的完善： 支持硬件乘除运算指令 需要增加一个Q寄存器 该寄存器应能自行移位 它应能接收与送出数据 Fs OVR Z C F 1 ALU 选 通 门 选 通 门 Y 送入 通用寄存器组 乘商寄存器 选 通 门 选 通 门

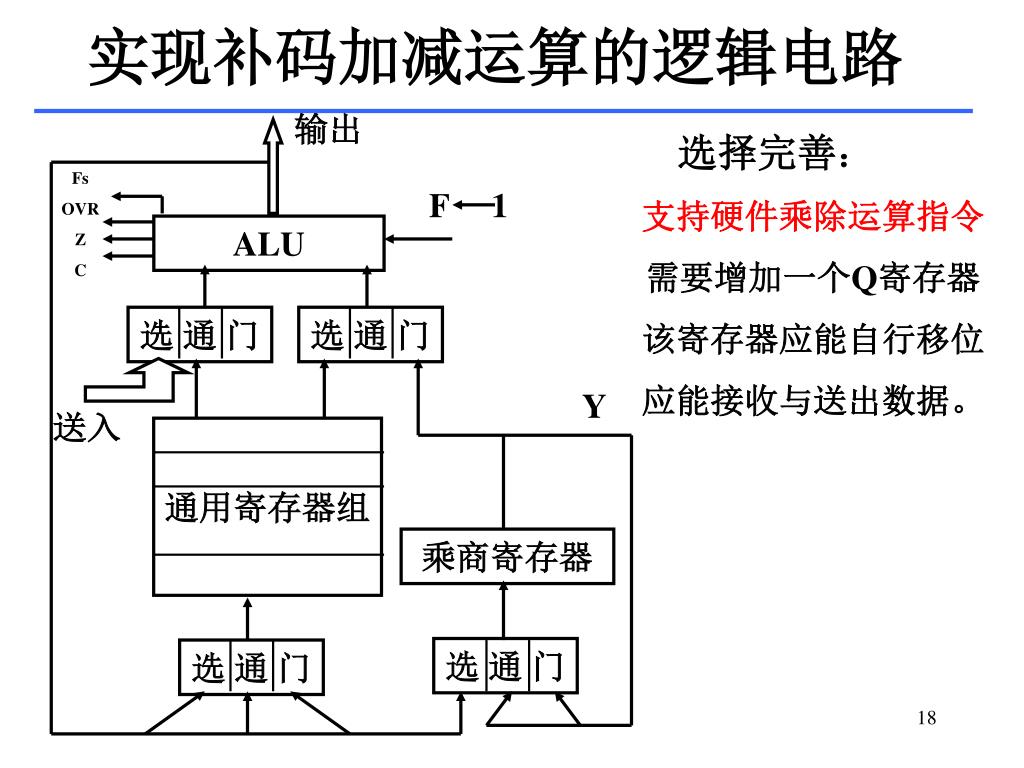

  18. 实现补码加减运算的逻辑电路 输出 选择完善： 支持硬件乘除运算指令 需要增加一个Q寄存器 该寄存器应能自行移位 应能接收与送出数据。 Fs OVR Z C F 1 ALU 选 通 门 选 通 门 Y 送入 通用寄存器组 乘商寄存器 选 通 门 选 通 门

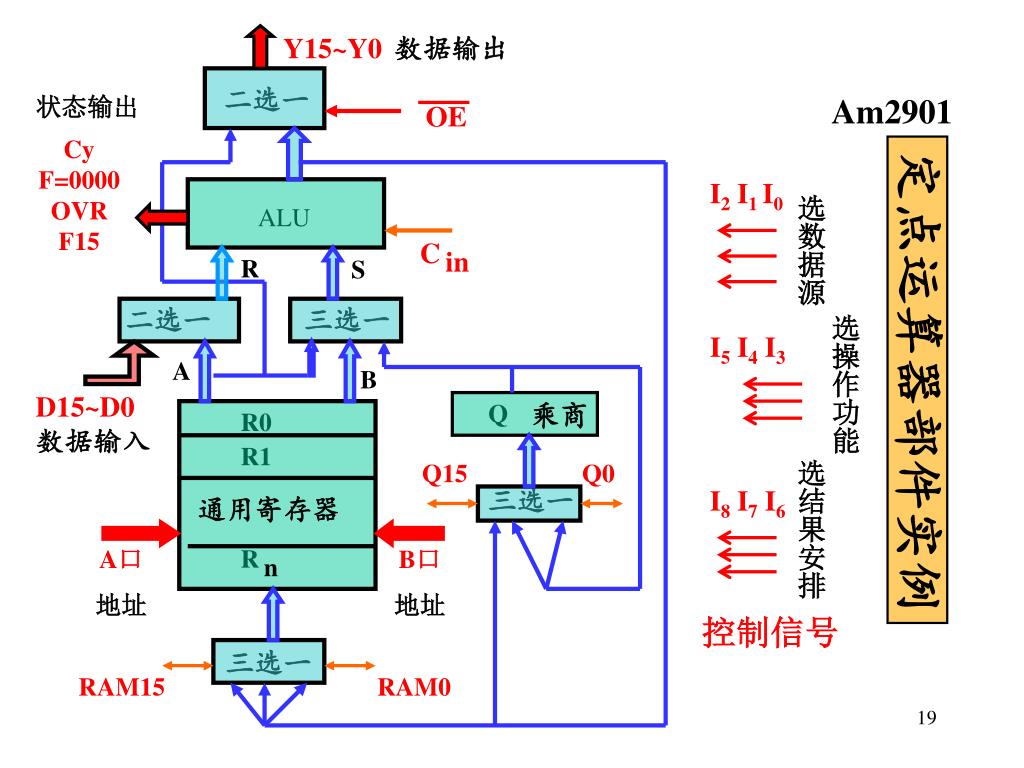

  19. Y15~Y0 数据输出 二选一 状态输出 Am2901 OE Cy F=0000 OVR F15 定点运算器部件实例 I2 I1 I0 选数据源 ALU C in R S 二选一 三选一 选操作功能 I5 I4 I3 A B D15~D0 Q 乘商 R0 数据输入 R1 Q15 Q0 选结果安排 三选一 I8 I7 I6 通用寄存器 A口 地址 R B口 地址 n 控制信号 三选一 RAM15 RAM0

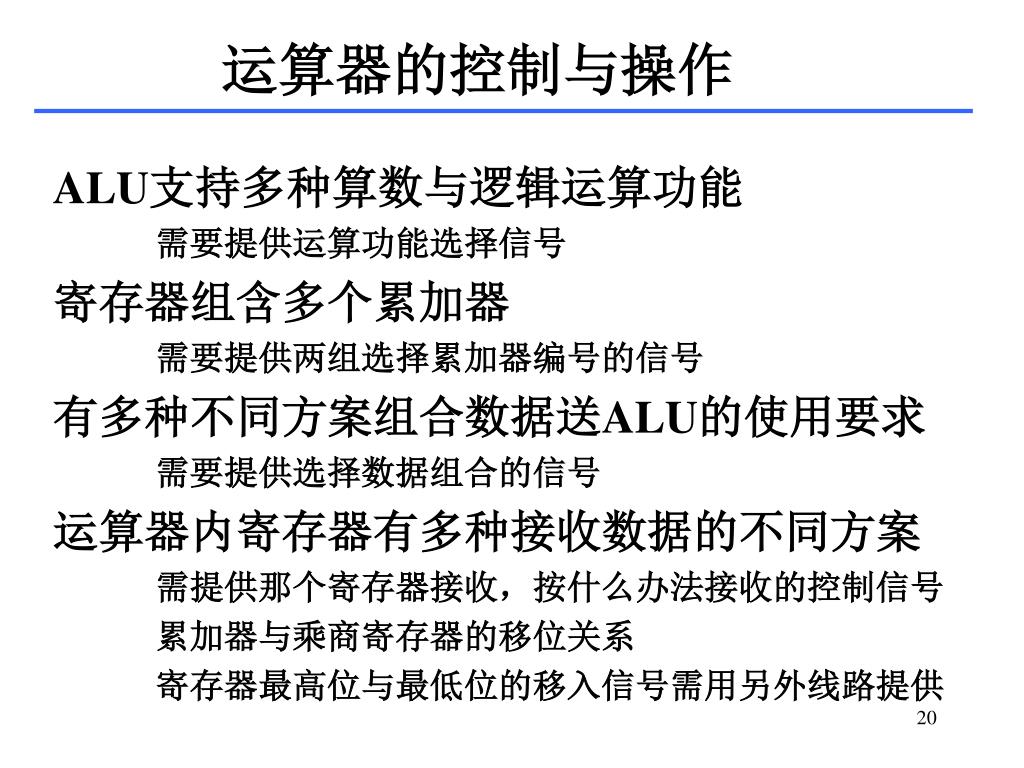

  20. 运算器的控制与操作 ALU支持多种算数与逻辑运算功能 需要提供运算功能选择信号 寄存器组含多个累加器 需要提供两组选择累加器编号的信号 有多种不同方案组合数据送ALU的使用要求 需要提供选择数据组合的信号 运算器内寄存器有多种接收数据的不同方案 需提供那个寄存器接收，按什么办法接收的控制信号 累加器与乘商寄存器的移位关系 寄存器最高位与最低位的移入信号需用另外线路提供

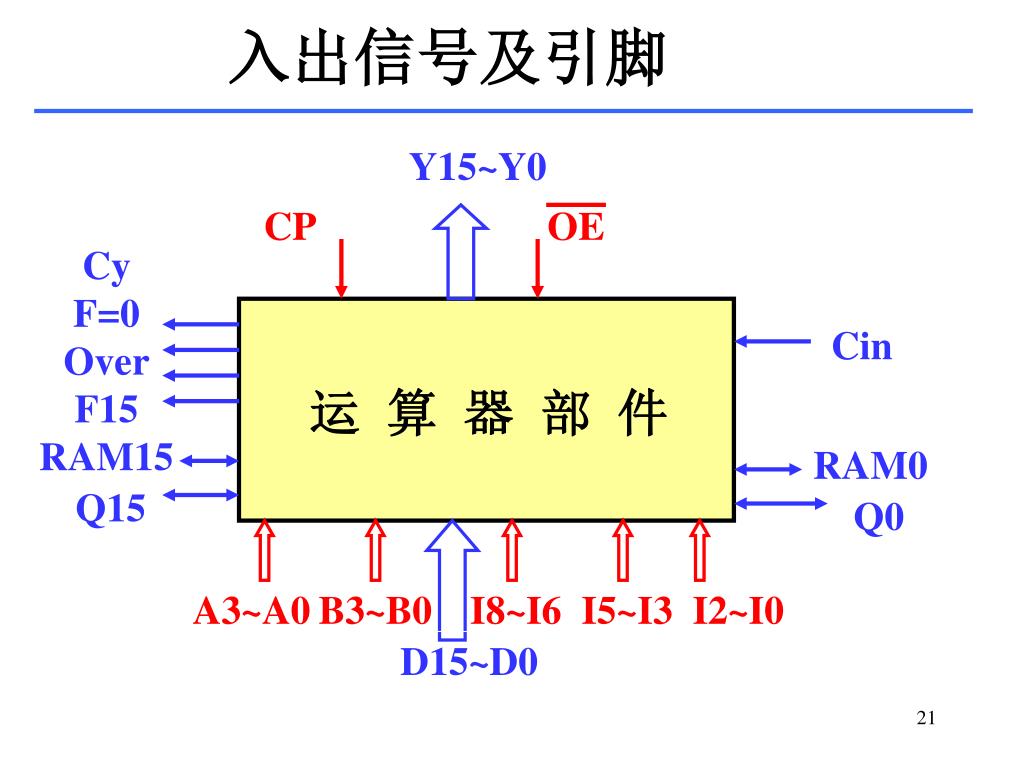

  21. 入出信号及引脚 Y15~Y0 CP OE Cy F=0 Over F15 Cin 运 算 器 部 件 RAM15 RAM0 Q15 Q0 A3~A0 B3~B0 I8~I6 I5~I3 I2~I0 D15~D0

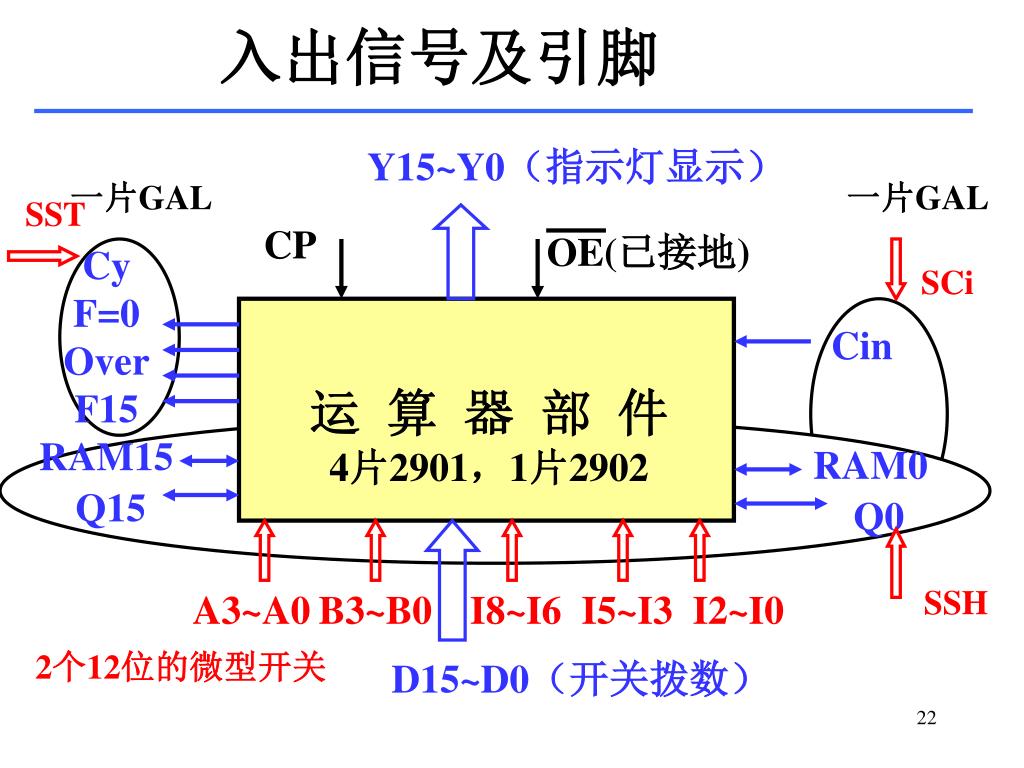

  22. 入出信号及引脚 Y15~Y0（指示灯显示） 一片GAL 一片GAL SST CP OE(已接地) Cy F=0 Over F15 SCi Cin 运 算 器 部 件 4片2901，1片2902 RAM15 RAM0 Q15 Q0 SSH A3~A0 B3~B0 I8~I6 I5~I3 I2~I0 2个12位的微型开关 D15~D0（开关拨数）

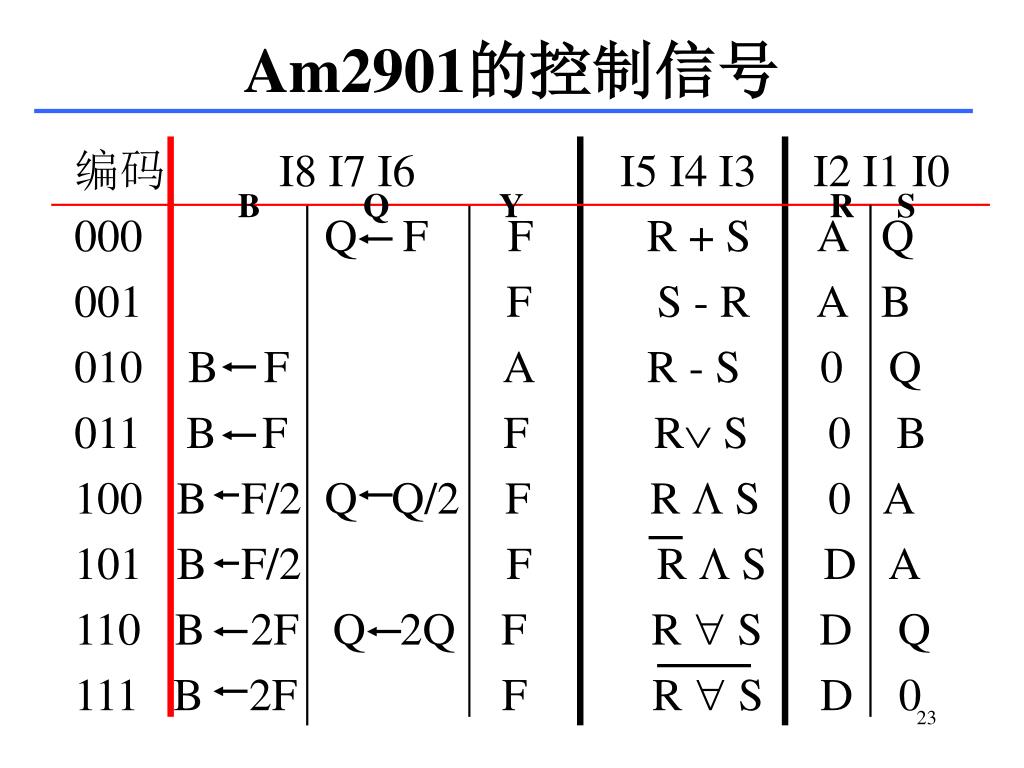

  23. Am2901的控制信号 B Q Y R S • 编码 I8 I7 I6 I5 I4 I3 I2 I1 I0 • 000 Q F F R + S A Q • 001 F S - R A B • 010 B F A R - S 0 Q • 011 B F F R S 0 B • 100 B F/2 Q Q/2 F R  S 0 A • 101 B F/2 F R  S D A • 110 B 2F Q 2Q F R  S D Q • 111 B 2F F R  S D 0

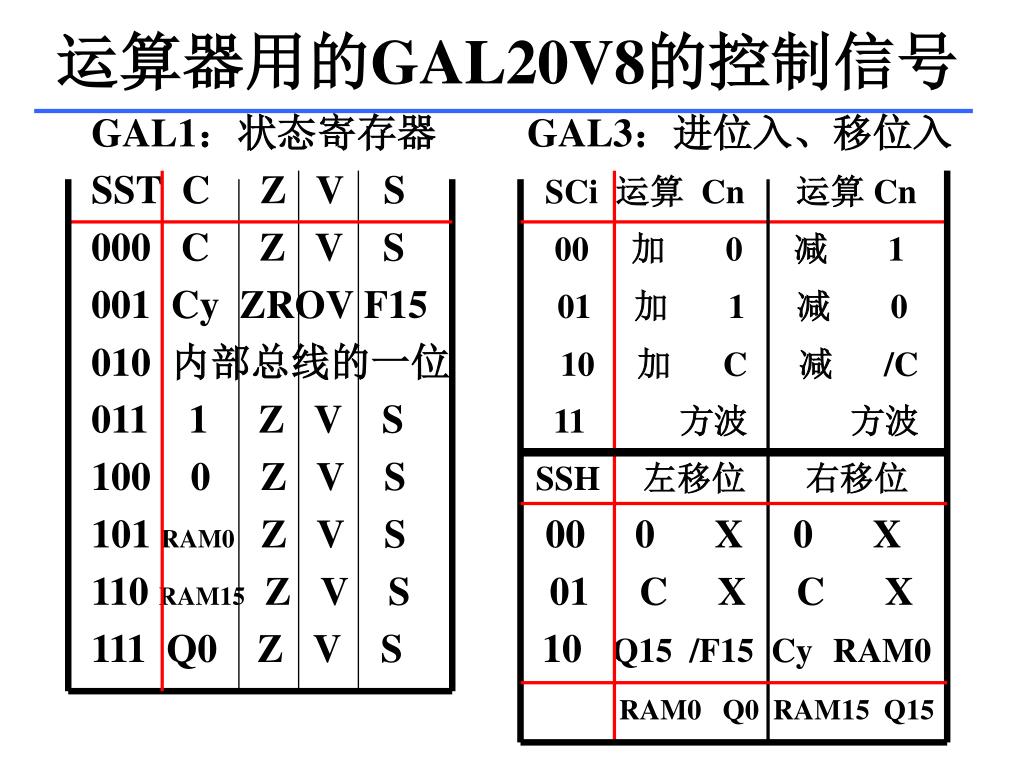

  24. 运算器用的GAL20V8的控制信号 • GAL1：状态寄存器 GAL3：进位入、移位入 • SST C Z V S SCi 运算 Cn 运算 Cn • 000 C Z V S 00 加 0 减 1 • 001 Cy ZROV F15 01 加 1 减 0 • 010 内部总线的一位 10 加 C 减 /C • 011 1 Z V S 11 方波 方波 • 100 0 Z V S SSH 左移位 右移位 • 101 RAM0 Z V S 00 0 X 0 X • 110 RAM15 Z V S 01 C X C X • 111 Q0 Z V S 10 Q15 /F15 CyRAM0 • RAM0 Q0 RAM15 Q15

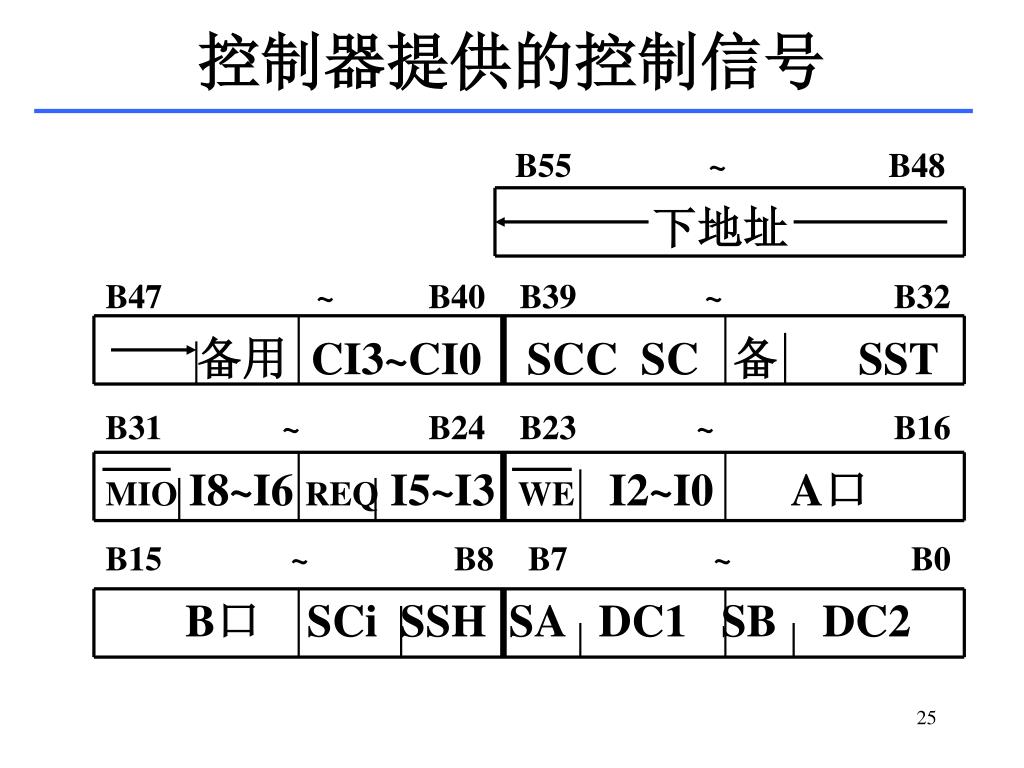

  25. 控制器提供的控制信号 • B55 ~ B48 • 下地址 • B47 ~ B40 B39 ~ B32 • 备用 CI3~CI0 SCC SC 备 SST • B31 ~ B24 B23 ~ B16 • MIO I8~I6 REQ I5~I3 WE I2~I0 A口 • B15 ~ B8 B7 ~ B0 • B口 SCi SSH SA DC1 SB DC2

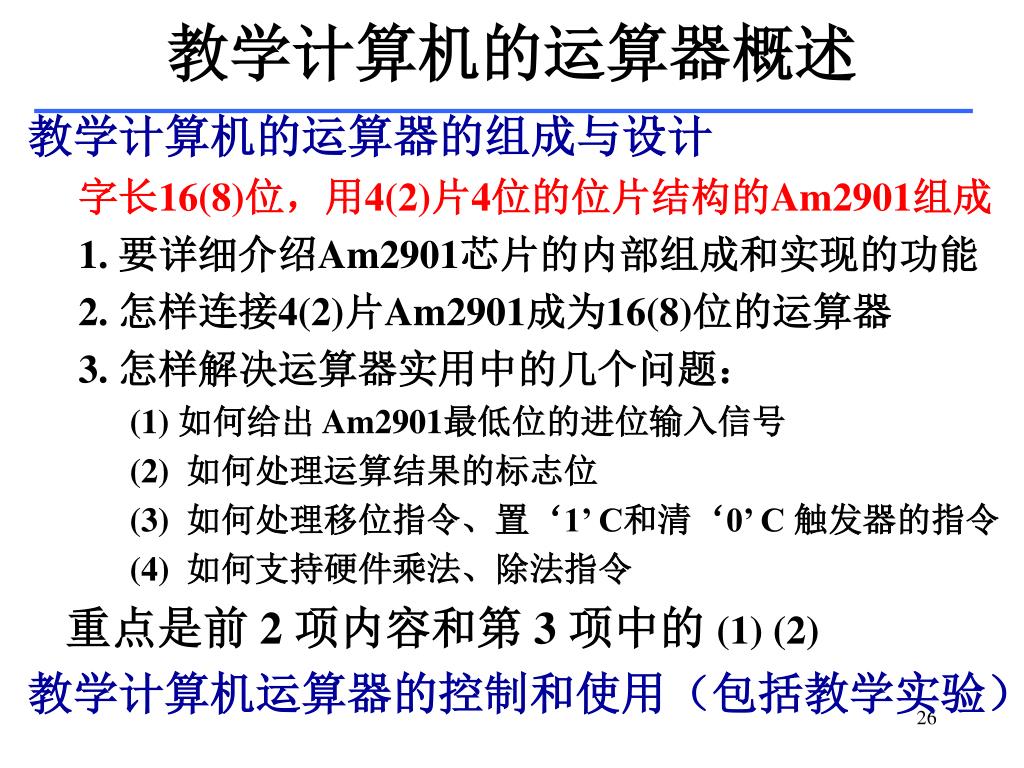

  26. 教学计算机的运算器概述 教学计算机的运算器的组成与设计 字长16(8)位，用4(2)片4位的位片结构的Am2901组成 1. 要详细介绍Am2901芯片的内部组成和实现的功能 2. 怎样连接4(2)片Am2901成为16(8)位的运算器 3. 怎样解决运算器实用中的几个问题： (1) 如何给出 Am2901最低位的进位输入信号 (2) 如何处理运算结果的标志位 (3) 如何处理移位指令、置‘1’ C和清‘0’ C 触发器的指令 (4) 如何支持硬件乘法、除法指令 重点是前 2 项内容和第 3 项中的 (1) (2) 教学计算机运算器的控制和使用（包括教学实验）

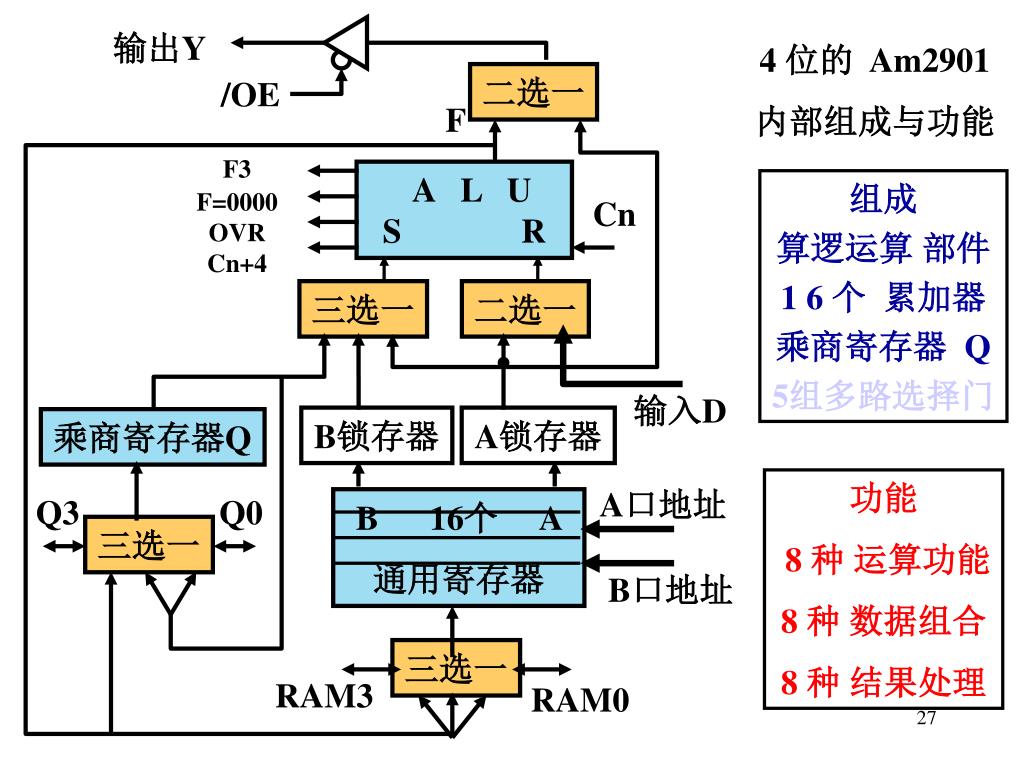

  27. 输出Y 二选一 /OE F F3 F=0000 OVR Cn+4 A L U S R Cn 三选一 二选一 输入D B锁存器 A锁存器 乘商寄存器Q A口地址 Q3 Q0 B 16个 A 通用寄存器 三选一 B口地址 三选一 RAM3 RAM0 4 位的 Am2901 内部组成与功能 组成 算逻运算 部件 1 6 个 累加器 乘商寄存器 Q 5组多路选择门 功能 8 种 运算功能 8 种 数据组合 8 种 结果处理

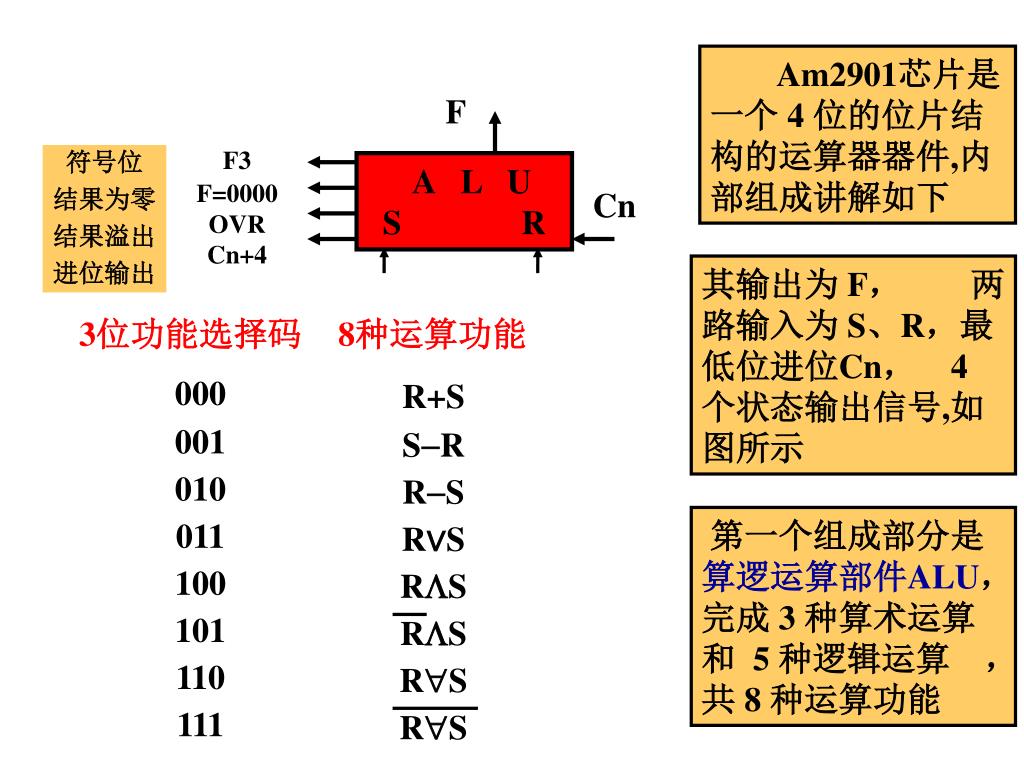

  28. Am2901芯片是一个 4 位的位片结构的运算器器件,内部组成讲解如下 F 符号位 结果为零 结果溢出 进位输出 F3 F=0000 OVR Cn+4 A L U S R Cn 其输出为 F， 两路输入为 S、R，最低位进位Cn， 4 个状态输出信号,如图所示 3位功能选择码 8种运算功能 000 001 010 011 100 101 110 111 R+S SR RS R∨S RS RS RS RS 第一个组成部分是算逻运算部件ALU，完成 3 种算术运算 和 5 种逻辑运算 ，共 8 种运算功能

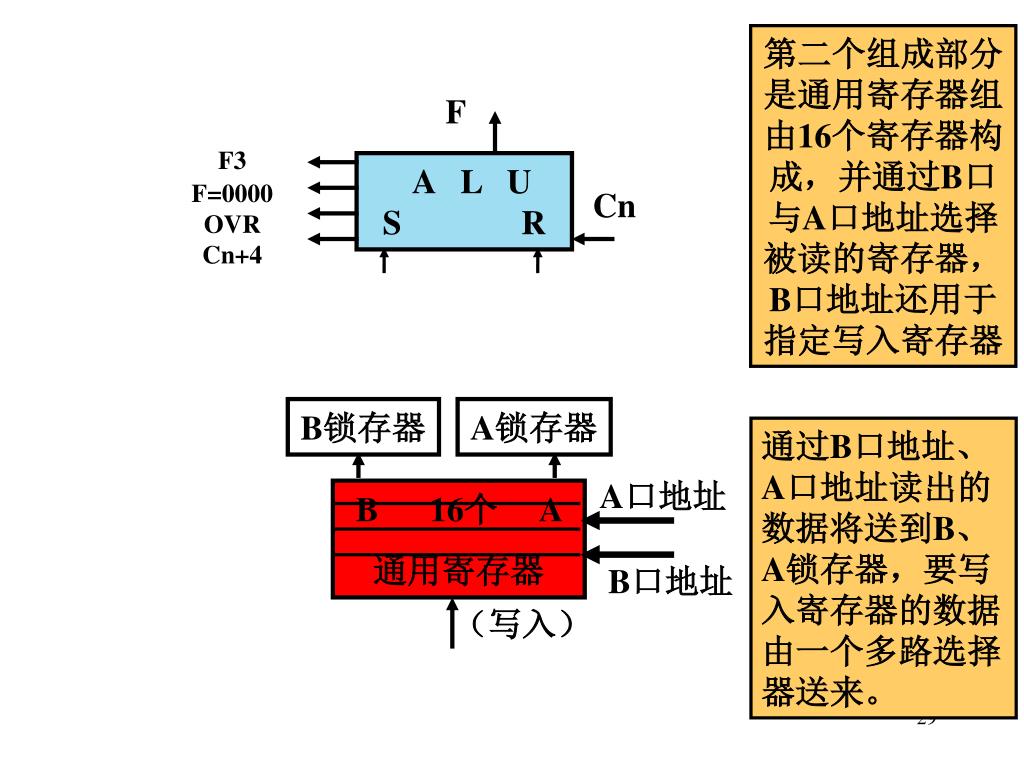

  29. 第二个组成部分 是通用寄存器组 由16个寄存器构 成，并通过B口 与A口地址选择 被读的寄存器， B口地址还用于 指定写入寄存器 F F3 F=0000 OVR Cn+4 A L U S R Cn B锁存器 A锁存器 通过B口地址、 A口地址读出的 数据将送到B、 A锁存器，要写 入寄存器的数据 由一个多路选择 器送来。 A口地址 B 16个 A 通用寄存器 B口地址 （写入）

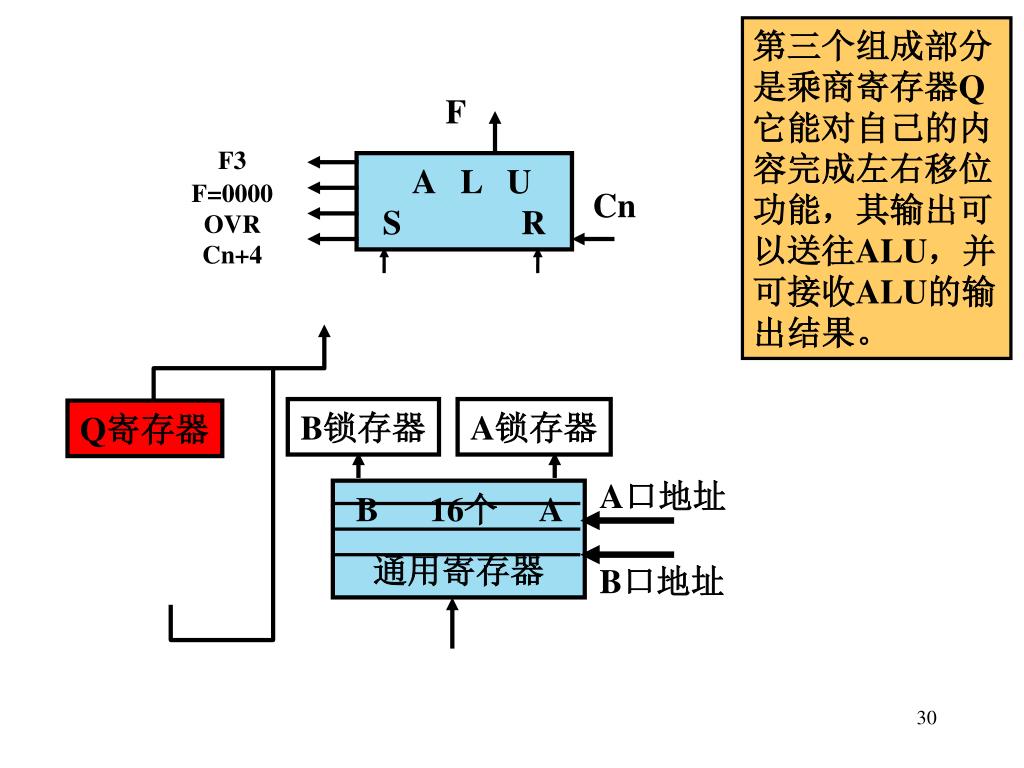

  30. 第三个组成部分 是乘商寄存器Q 它能对自己的内 容完成左右移位 功能，其输出可 以送往ALU，并 可接收ALU的输 出结果。 F F3 F=0000 OVR Cn+4 A L U S R Cn B锁存器 A锁存器 Q寄存器 A口地址 B 16个 A 通用寄存器 B口地址

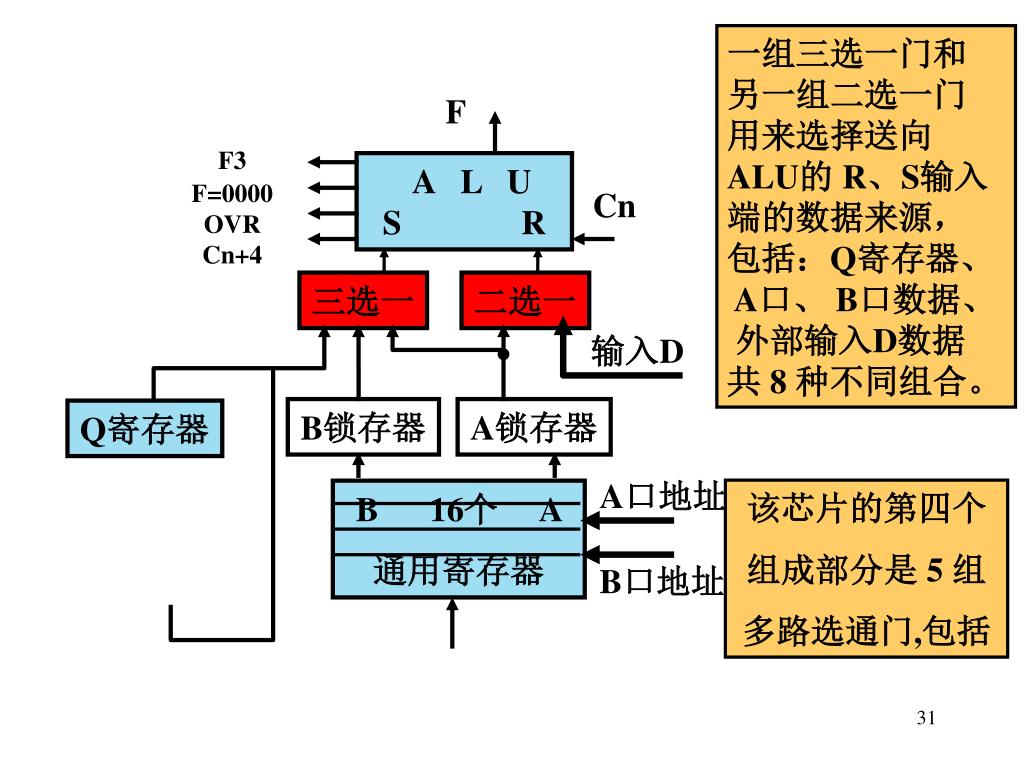

  31. 一组三选一门和 另一组二选一门 用来选择送向 ALU的 R、S输入 端的数据来源， 包括：Q寄存器、 A口、 B口数据、 外部输入D数据 共 8 种不同组合。 F F3 F=0000 OVR Cn+4 A L U S R Cn 三选一 二选一 输入D B锁存器 A锁存器 Q寄存器 A口地址 该芯片的第四个 组成部分是 5 组 多路选通门,包括 B 16个 A 通用寄存器 B口地址

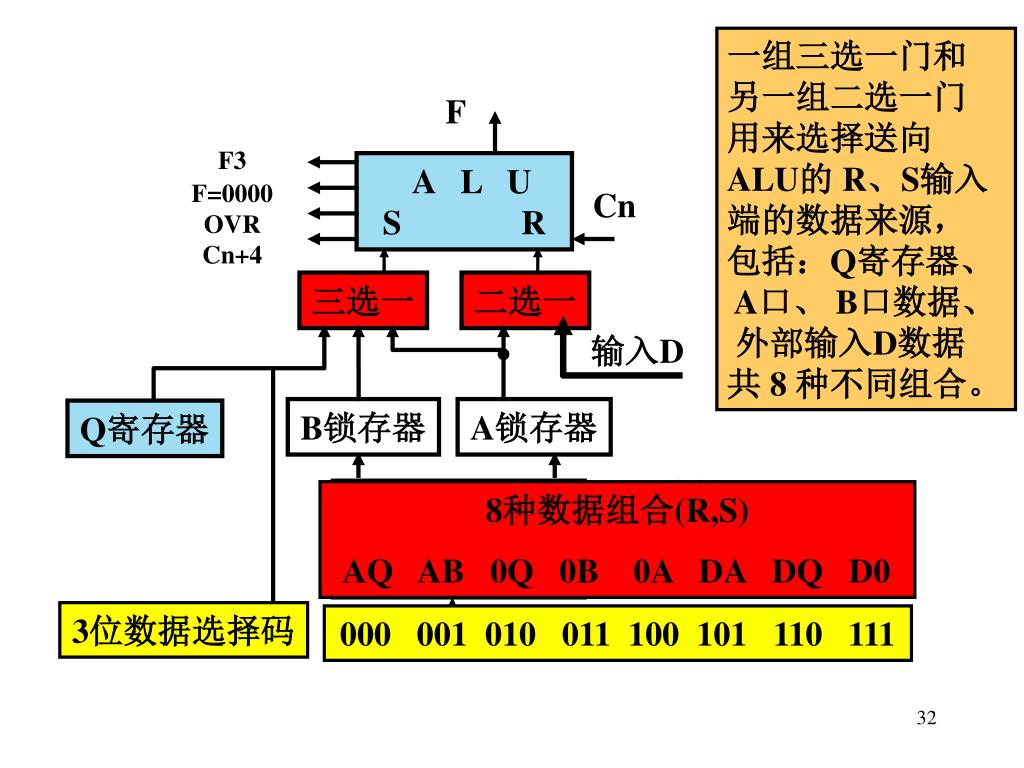

  32. 一组三选一门和 另一组二选一门 用来选择送向 ALU的 R、S输入 端的数据来源， 包括：Q寄存器、 A口、 B口数据、 外部输入D数据 共 8 种不同组合。 F F3 F=0000 OVR Cn+4 A L U S R Cn 三选一 二选一 输入D B锁存器 A锁存器 Q寄存器 A口地址 B 16个 A 通用寄存器 8种数据组合(R,S) AQ AB 0Q 0B 0A DA DQ D0 B口地址 3位数据选择码 000 001 010 011 100 101 110 111

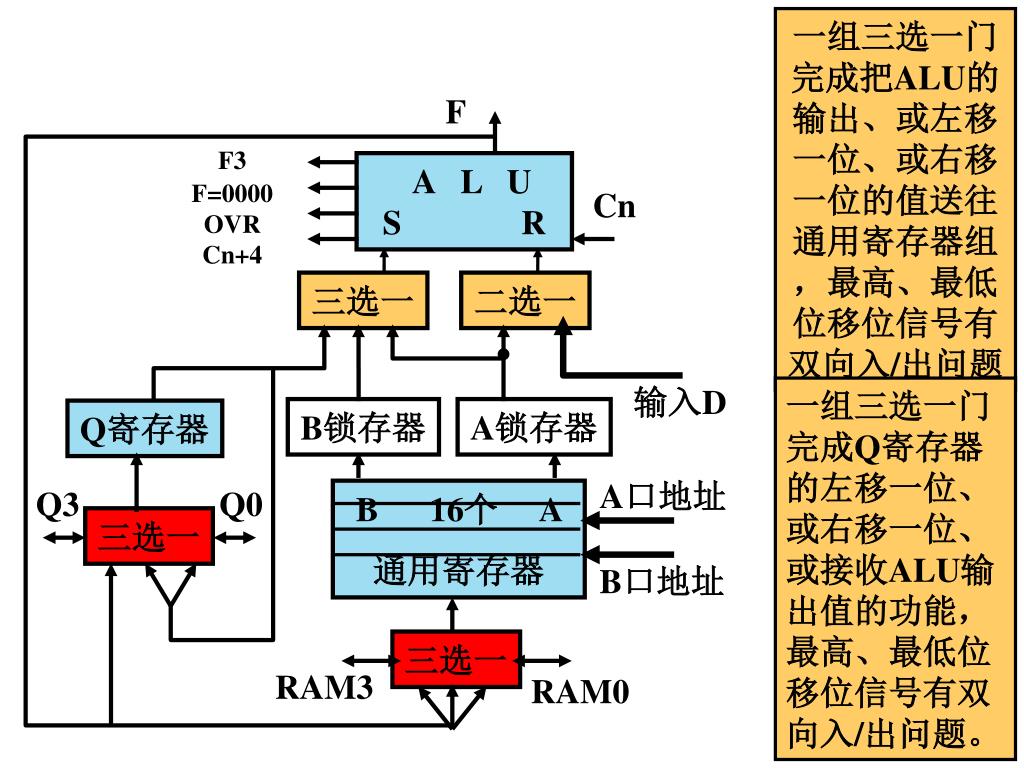

  33. 一组三选一门 完成把ALU的 输出、或左移 一位、或右移 一位的值送往 通用寄存器组 ，最高、最低 位移位信号有 双向入/出问题 F F3 F=0000 OVR Cn+4 A L U S R Cn 三选一 二选一 输入D 一组三选一门 完成Q寄存器 的左移一位、 或右移一位、 或接收ALU输 出值的功能， 最高、最低位 移位信号有双 向入/出问题。 B锁存器 A锁存器 Q寄存器 A口地址 Q3 Q0 B 16个 A 通用寄存器 三选一 B口地址 三选一 RAM3 RAM0

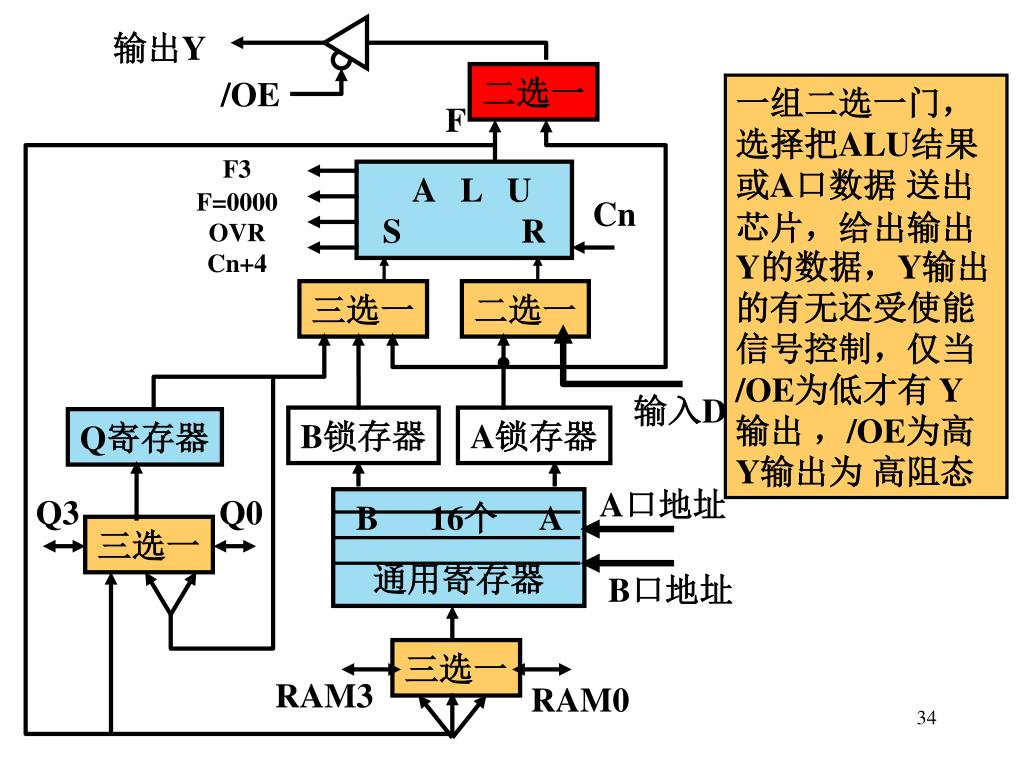

  34. 输出Y 二选一 /OE 一组二选一门， 选择把ALU结果或A口数据 送出 芯片，给出输出Y的数据，Y输出的有无还受使能 信号控制，仅当 /OE为低才有 Y输出 ，/OE为高 Y输出为 高阻态 F F3 F=0000 OVR Cn+4 A L U S R Cn 三选一 二选一 输入D B锁存器 A锁存器 Q寄存器 A口地址 Q3 Q0 B 16个 A 通用寄存器 三选一 B口地址 三选一 RAM3 RAM0

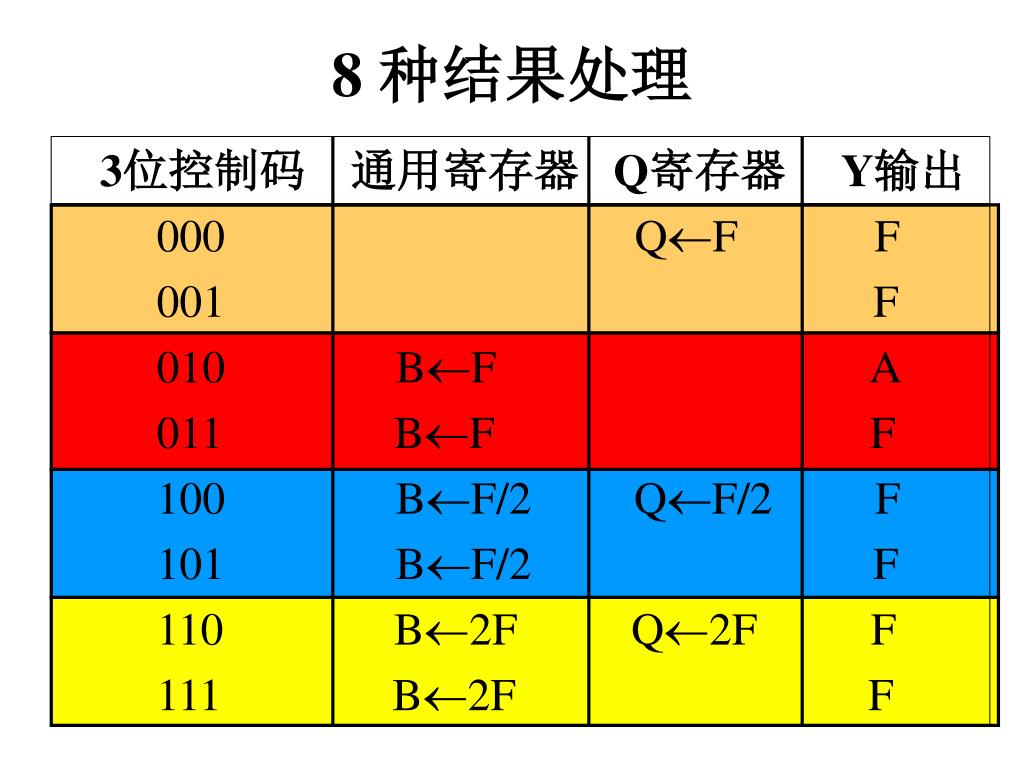

  35. 8 种结果处理 • 3位控制码 通用寄存器 Q寄存器 Y输出 • 000 QF F • 001 F • 010 BF A • 011 BF F • 100 BF/2 QF/2 F • 101 BF/2 F • 110 B2F Q2F F • 111 B2F F

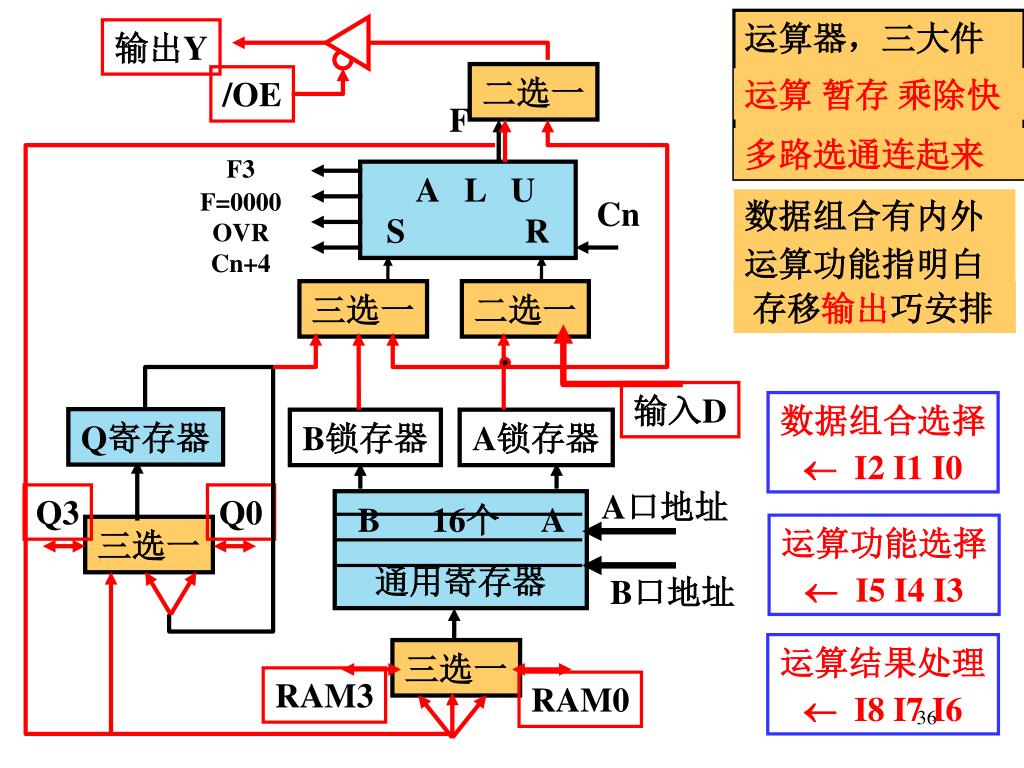

  36. 输出Y 二选一 /OE F F3 F=0000 OVR Cn+4 A L U S R Cn 三选一 二选一 输入D B锁存器 A锁存器 Q寄存器 A口地址 Q3 Q0 B 16个 A 通用寄存器 三选一 B口地址 三选一 RAM3 RAM0 运算器，三大件 运算暂存乘除快 多路选通连起来 运算 暂存 乘除快 多路选通连起来 数据组合有内外 运算功能指明白 存移输出巧安排 存移输出巧安排 存移输出巧安排 存移输出巧安排 数据组合选择  I2 I1 I0 运算功能选择  I5 I4 I3 运算结果处理  I8 I7 I6

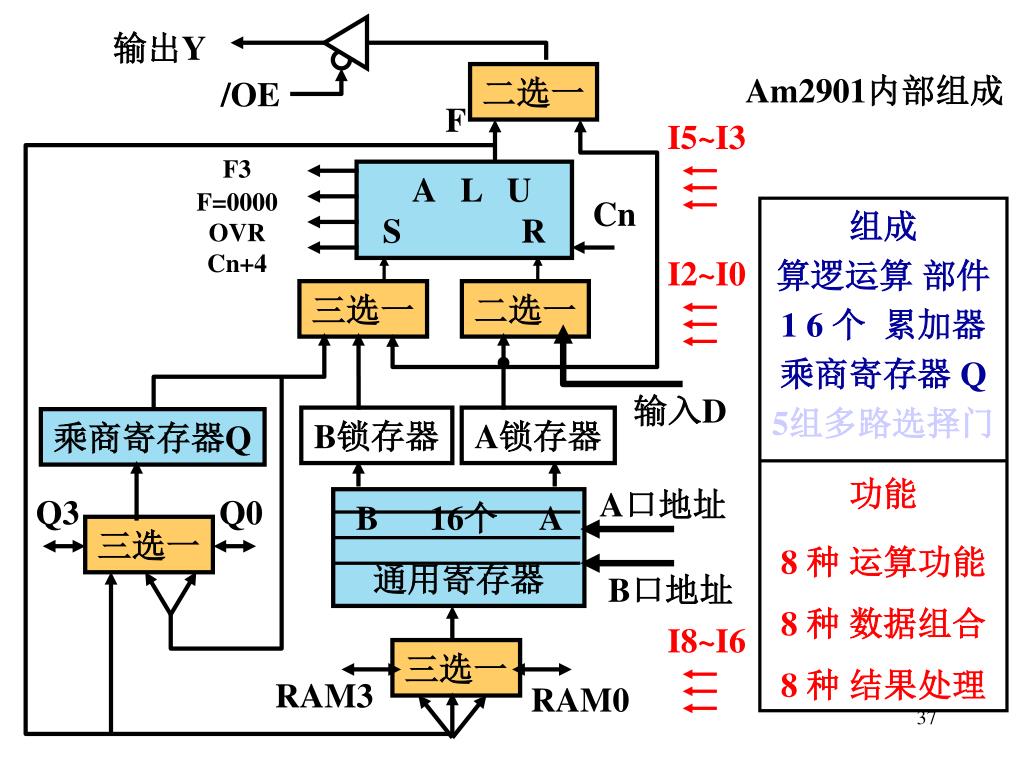

  37. 输出Y 二选一 Am2901内部组成 /OE F I5~I3 F3 F=0000 OVR Cn+4 A L U S R Cn 组成 算逻运算 部件 1 6 个 累加器 乘商寄存器 Q 5组多路选择门 功能 8 种 运算功能 8 种 数据组合 8 种 结果处理 I2~I0 三选一 二选一 输入D B锁存器 A锁存器 乘商寄存器Q A口地址 Q3 Q0 B 16个 A 通用寄存器 三选一 B口地址 I8~I6 三选一 RAM3 RAM0

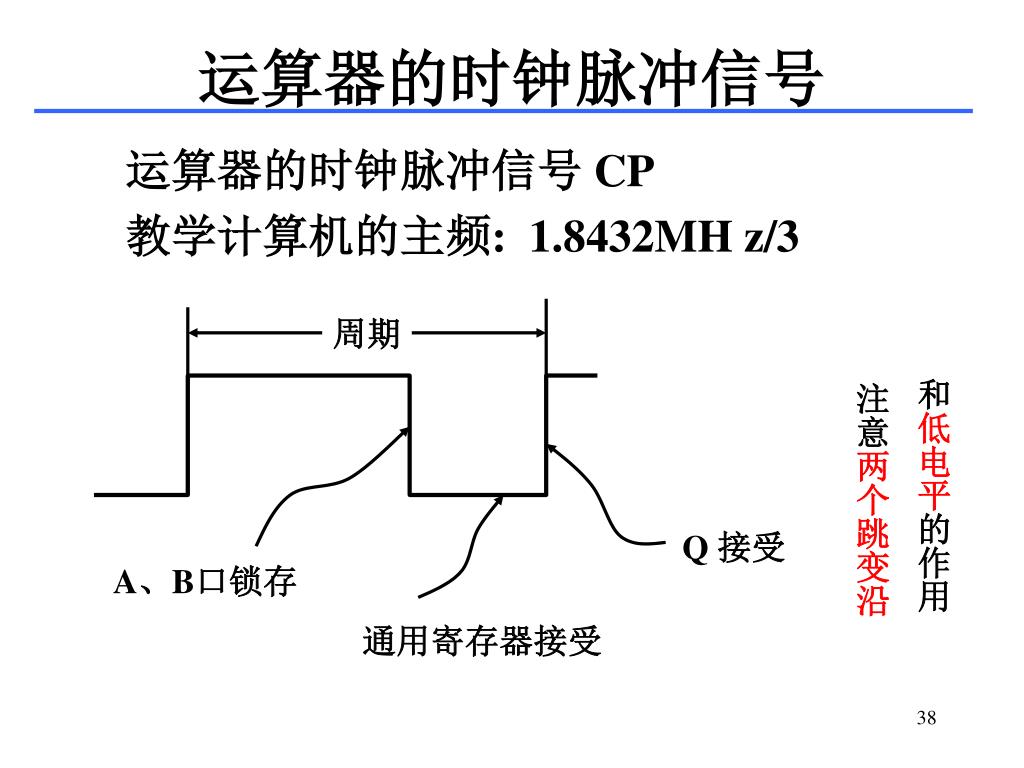

  38. 运算器的时钟脉冲信号 • 运算器的时钟脉冲信号 CP • 教学计算机的主频: 1.8432MH z/3 周期 和低电平的作用 注意两个跳变沿 Q 接受 A、B口锁存 通用寄存器接受

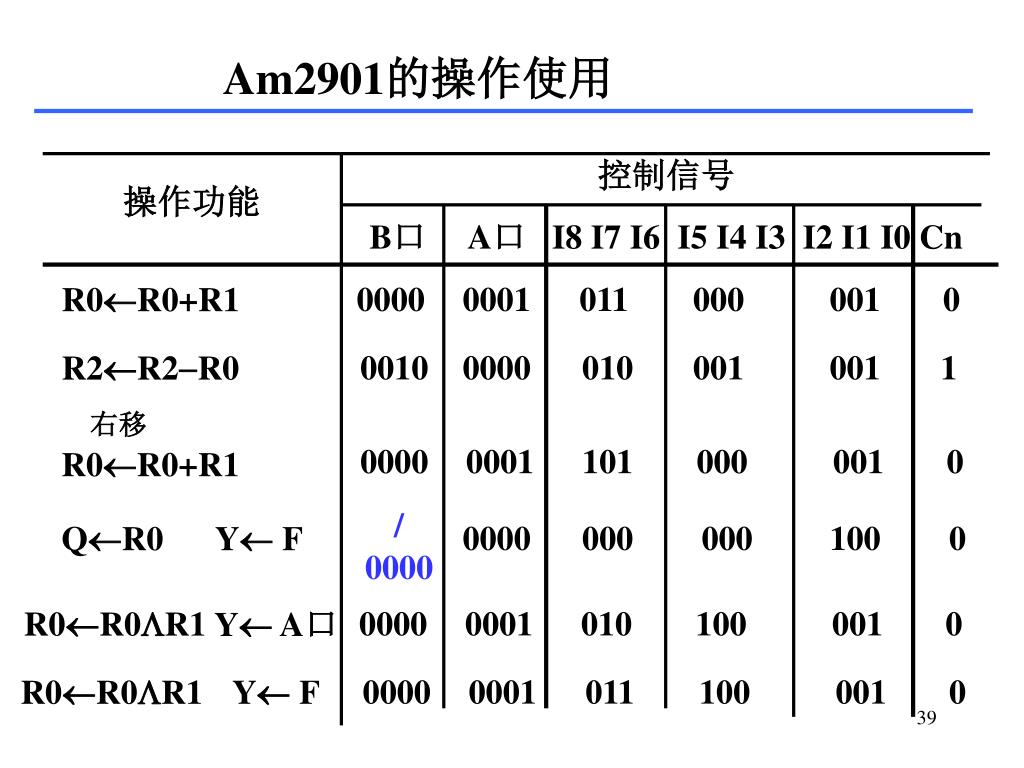

  39. Am2901的操作使用 控制信号 B口 A口 I8 I7 I6 I5 I4 I3 I2 I1 I0 Cn 操作功能 R0R0+R1 0000 0001 011 000 001 0 R2R2R0 0010 0000 010 001 001 1 右移 R0R0+R1 0000 0001 101 000 001 0 / 0000 QR0 Y F 0000 000 000 100 0 R0R0R1 Y A口 0000 0001 010 100 001 0 R0R0R1 Y F 0000 0001 011 100 001 0

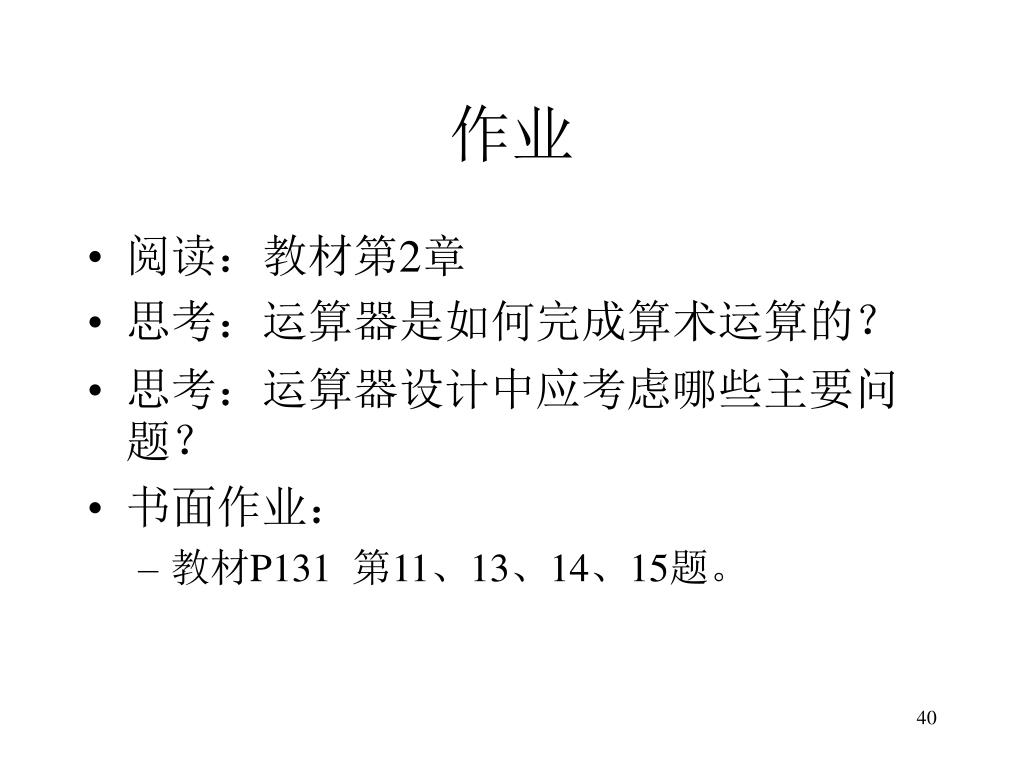

  40. 作业 • 阅读：教材第2章 • 思考：运算器是如何完成算术运算的？ • 思考：运算器设计中应考虑哪些主要问题？ • 书面作业： • 教材P131 第11、13、14、15题。
