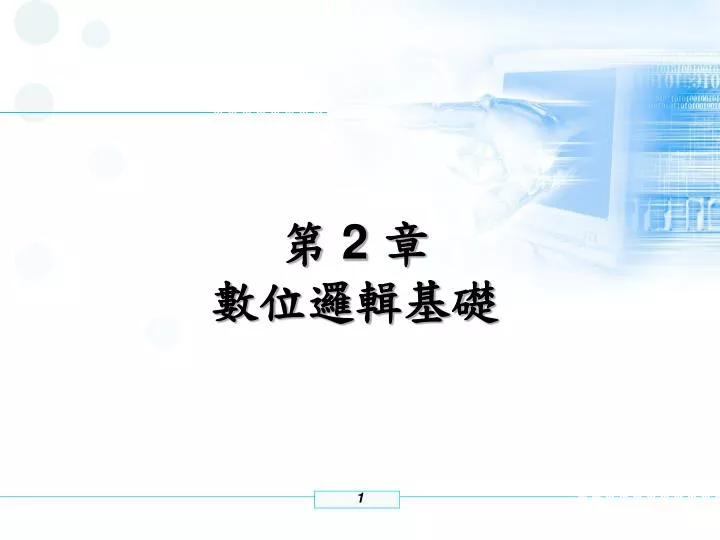

第 2 章 數位邏輯基礎. 目標. 瞭解 基本原理和紮實基礎 理論與觀念的論述 電腦如何工作於低階的環境 避開 複雜度 實現細節 電路設計規則. 電氣術語. 電壓 可量化的電氣特性 電位差量測 單位:伏特( volt ) 電流 可量化的電氣特性 沿著路徑的電流量測 單位:安培( amp ). 電氣特性. 電壓類似水壓 電流類似水流. 電壓. 使用伏特電表量測電壓 量測兩個端點的電壓差 量測電壓 假設一點為 0 伏特(稱為地線) 另一點則為電壓值. 實作上. 典型的數位電路工作於 5V 的環境 兩條電源線會被接到晶片接腳
E N D
目標 • 瞭解 • 基本原理和紮實基礎 • 理論與觀念的論述 • 電腦如何工作於低階的環境 • 避開 • 複雜度 • 實現細節 • 電路設計規則
電氣術語 • 電壓 • 可量化的電氣特性 • 電位差量測 • 單位:伏特(volt) • 電流 • 可量化的電氣特性 • 沿著路徑的電流量測 • 單位:安培(amp)
電氣特性 • 電壓類似水壓 • 電流類似水流
電壓 • 使用伏特電表量測電壓 • 量測兩個端點的電壓差 • 量測電壓 • 假設一點為0伏特(稱為地線) • 另一點則為電壓值
實作上 • 典型的數位電路工作於 5V 的環境 • 兩條電源線會被接到晶片接腳 • 地線(0V) • 電源(5V) • 但數位邏輯圖習慣不顯示這兩條電源線
電晶體 • 數位電路的基本元件 • 控制電氣訊號的微小開關,具有三個外部連線: • 射極(E極) • 基極(B極) • 集極(C極) • 小電流輸入可控制較大電流輸出 • B-E極之間的小電流可以控制C-E極之間較大的電流。
布林邏輯 • 數位電路的數學基礎 • 三個基本功能:and、or、not
數位邏輯 • 使用電晶體建構布林函數的實現 • 5V代表布林1 • 0V代表布林0
邏輯閘 • 硬體元件 • 積體電路(IC) • 布林函數的實現電路 • 降低複雜度,提供布林函數的反向邏輯閘 • Not 讓訊號反向 • Nand 代表 not and • Nor 代表 not or
邏輯閘技術 • 最流行的技術是TTL(電晶體−電晶體邏輯) • 直接連線(將邏輯閘輸出連接到另一個閘的輸入) • 單一輸出可推動多個輸入 • 稱為扇出數 • 通常不會太大
TTL邏輯閘的互連範例 • 使用兩個邏輯閘建構出 and邏輯 • Nand閘的輸出直接連線到not的輸入
邏輯電路圖 • 這個電路圖建構出什麼邏輯?

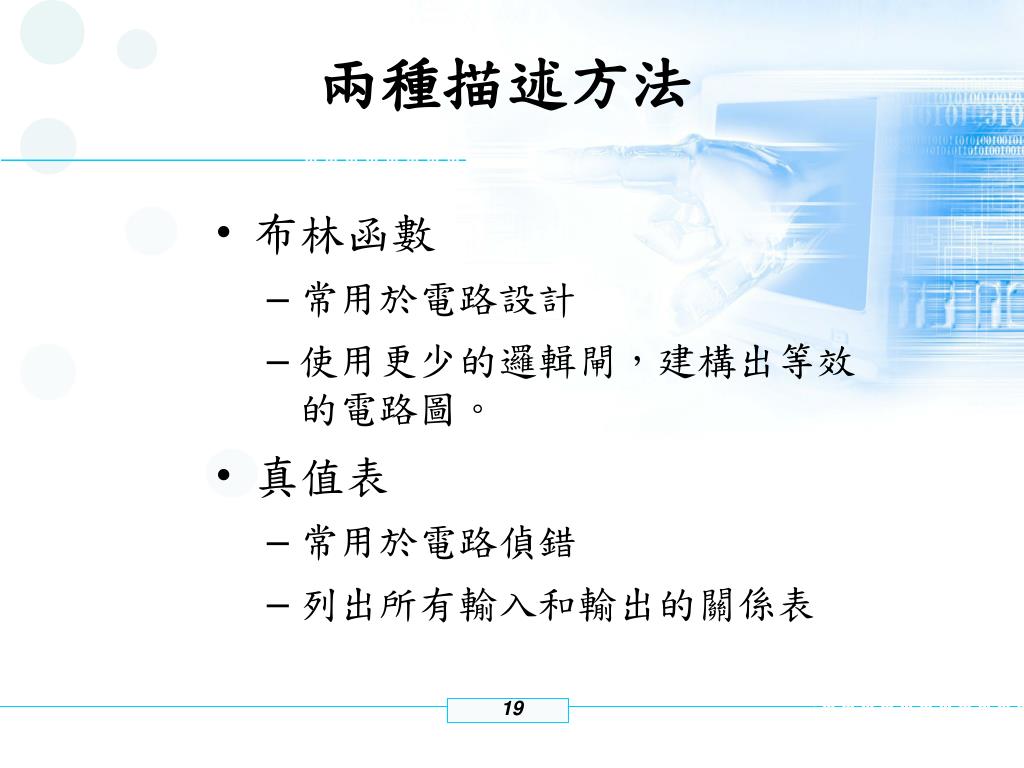

兩種描述方法 • 布林函數 • 常用於電路設計 • 使用更少的邏輯閘,建構出等效的電路圖。 • 真值表 • 常用於電路偵錯 • 列出所有輸入和輸出的關係表
使用布林函數描述電路 • A點值為 not Y • B點值為 Z nor (not Y)
使用布林函數描述電路(Cont.) • 輸出為 X and (Z nor (not Y))
使用布林函數描述電路(Cont.) • 輸出也可以等效於 X and not(Z or (not Y))
使用真值表描述電路 • 表格列出所有可能的輸入和輸出之關係 • 也可以列出任何中間點的狀態值
避開Nand/Nor運算 • 電路習慣使用Nand和Nor閘 • 但人卻比較習慣使用and和or • 電路圖或真值表都可以使用布林函數來表示: X and Y and (not Z)

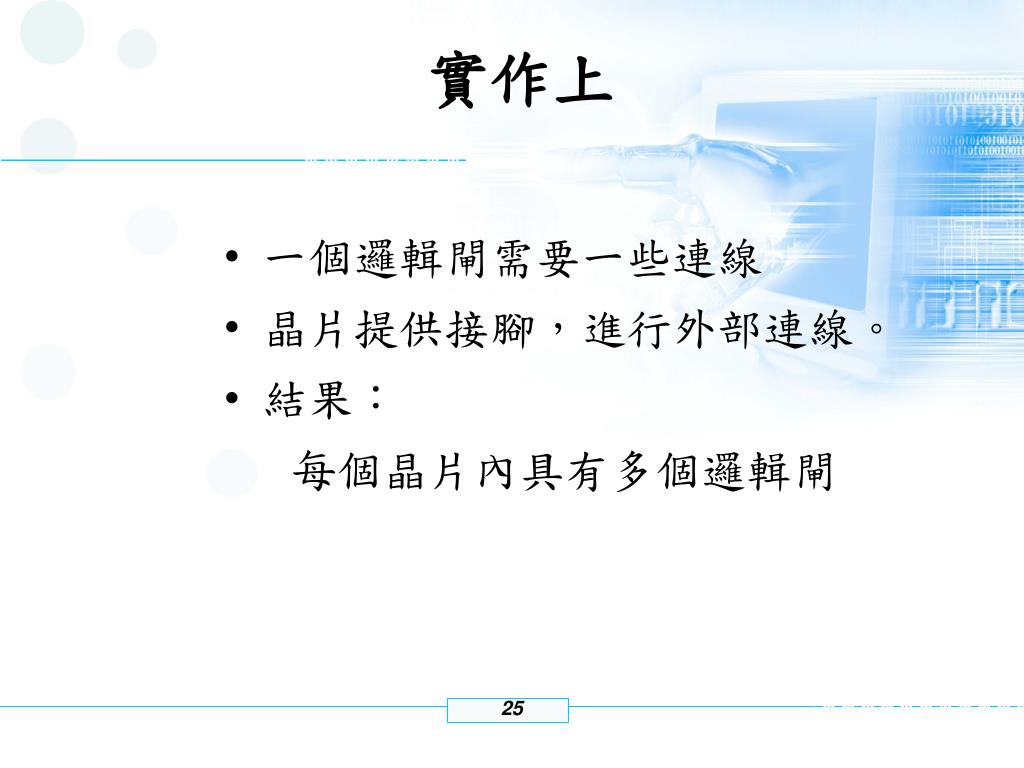

實作上 • 一個邏輯閘需要一些連線 • 晶片提供接腳,進行外部連線。 • 結果: 每個晶片內具有多個邏輯閘
邏輯閘範例 • 7400系列晶片 • 接腳間隔0.5英吋長 • TTL邏輯 • 5V電源 • 晶片內具有多個邏輯閘
7400系列邏輯閘範例 • 接腳7連接地線,接腳14連接電源線
狀態保持電路 • 比組合邏輯更複雜 • 輸出會依據上一個輸入和目前的輸入,而有所變動

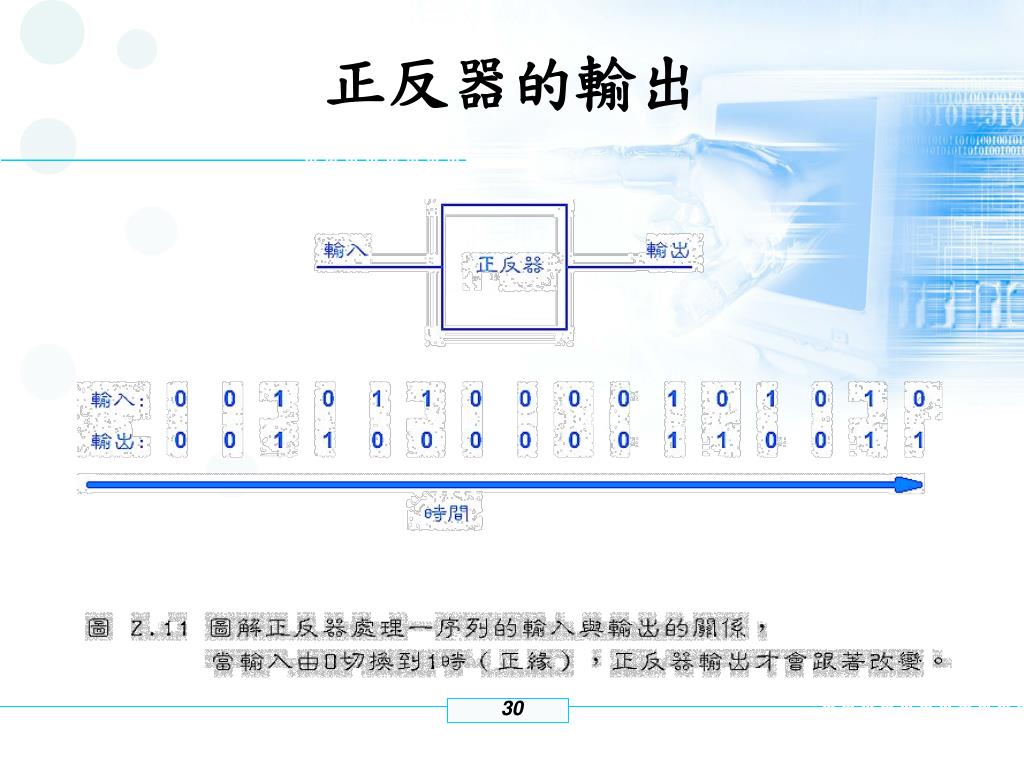

狀態保持電路範例 • 基本的正反器 • 類似電腦的電源按鍵(彈跳開關) • 新的輸入會導致輸出反向 • 第一次正緣輸入(由0變成1)時,正反器會打開輸出 • 第二次正緣輸入(從0變成1)時,正反器會關閉輸出
二進位計數器 • 計算輸入時脈的數量 • 輸出為二進位 • 內有重置接腳,可將計數器歸零 • 範例:3位元的計數器
時脈 • 時脈就是以規則的速率順序,不斷地送出0和1訊號 。 • Hz為單位(每秒週期數) • 週期性的時脈訊號為 0 1 0 1…
解多工器 • 使用輸入線,輸入二進位數值 • 以選擇其中一個輸出

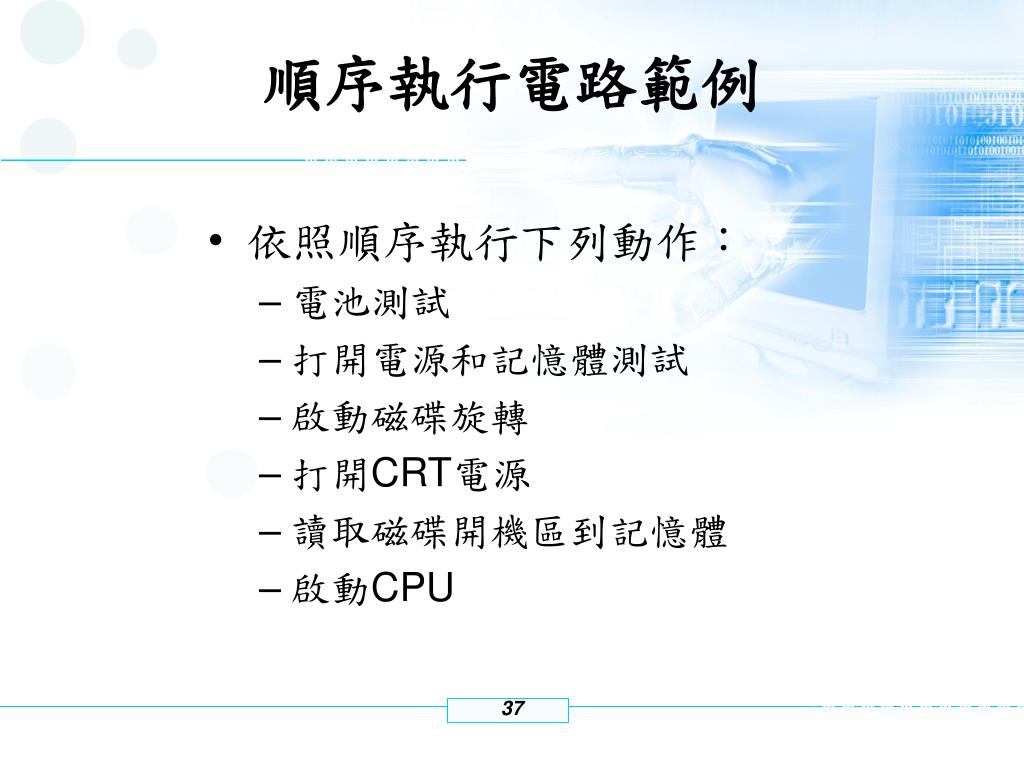

順序執行電路範例 • 依照順序執行下列動作: • 電池測試 • 打開電源和記憶體測試 • 啟動磁碟旋轉 • 打開CRT電源 • 讀取磁碟開機區到記憶體 • 啟動CPU
迴授 • 解多工器的最後一個輸出接腳F,會迴授到and的輸入。 • 容許更多的控制 • 範例:F為1時,計數器就停止計數 • 布林函數: Clk and (not F)
備用邏輯閘 • 因為晶片內具有多個邏輯閘,因此可能尚未使用某些邏輯閘。 • 善用多出的備用邏輯閘,有機會節省所使用的晶片數量。 • 只要把nand閘的一隻輸入接腳接到 5V,就可以把nand閘當作反向閘(not閘),不再需要7404晶片。
實作考量 • 電力消耗(電線必須能夠容納充足的電力) • 散熱問題(晶片不可過熱) • 時序(一旦輸入變動,則邏輯閘必須一段時間才能穩定輸出) • 時脈同步(時脈訊號必須同時到達晶片)

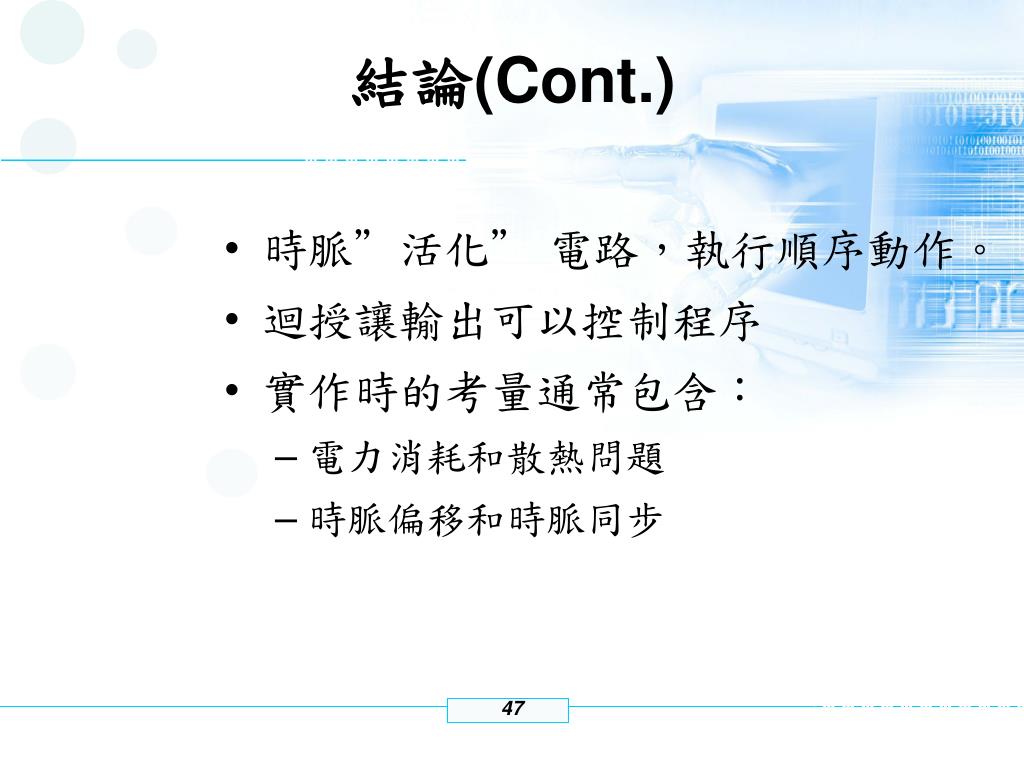

結論 • 電腦由數位邏輯電路所組成 • 最基本的建構區塊為邏輯閘 • 數位電路可以使用下列描述: • 布林函數(大部分用於設計) • 真值表 (大部分用於除錯)
結論(Cont.) • 時脈”活化” 電路,執行順序動作。 • 迴授讓輸出可以控制程序 • 實作時的考量通常包含: • 電力消耗和散熱問題 • 時脈偏移和時脈同步
