transformaci n c mara avatar

>> Transformación<<Cámara, Avatar

LINK http://www.sc.ehu.es/ccwgamoa/docencia/Material/Presentaciones

A. García-Alonso

bibliograf a
Bibliografía
  • Foley 6
  • Hearn 12
  • Vince 3.5
  • OpenGL Programming Guide 3

A. García-Alonso

contenido
Contenido
  • Proyecciones
  • La cámara
  • El avatar
  • Cámara y transformaciones: OpenGL, H/W
  • Control de la cámara

A. García-Alonso

proyecciones

b

a

Proyecciones ***
  • Paralela
    • Elementos
      • Plano proyección
      • Dirección de proyección
        • Perpendicular es lo más frecuente
  • Perspectiva
    • Elementos
      • Plano proyección
      • Centro de proyección
    • Efectos
      • a>b pero a´<b´

A. García-Alonso

planar geometric projections
Planar geometric projections
  • Parallel
    • Orthographic
      • Top (plan)
      • Front elevation
      • Side elevation
      • Axonometric
        • Isometric
        • Other
    • Oblique
      • Cabinet
      • Cavalier
      • Other
  • Perspective
    • One-point
    • Two-point
    • Three-point

Ver Figuras en :

Foley 6.1

ACM educational set 1991

A. García-Alonso

slide6
...

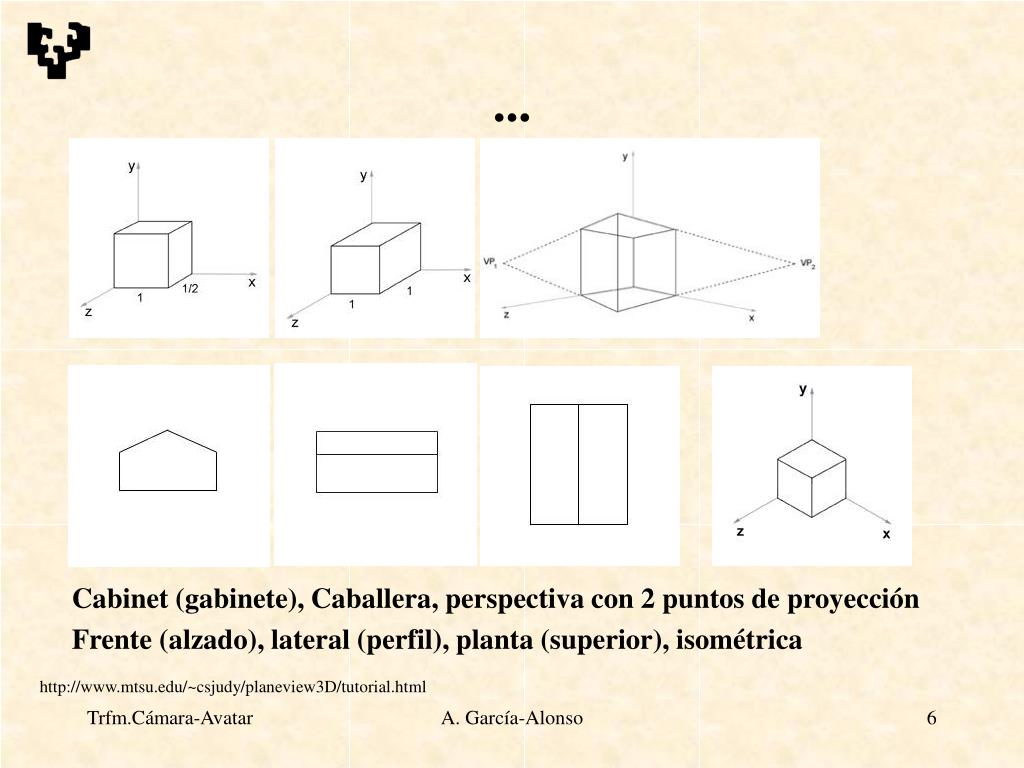

Cabinet (gabinete), Caballera, perspectiva con 2 puntos de proyección

Frente (alzado), lateral (perfil), planta (superior), isométrica

http://www.mtsu.edu/~csjudy/planeview3D/tutorial.html

A. García-Alonso

la c mara
La cámara ***
  • Definición
    • Perspectiva
    • Ortogonal
    • Imágenes estereoscópicas
    • Foco
  • Clasificación de parámetros
    • Orientación y posicionamiento
    • Intrínsecos
    • Proyección sobre la pantalla

A. García-Alonso

par metros estructura datos

orientación y

posicionamiento

Proyección

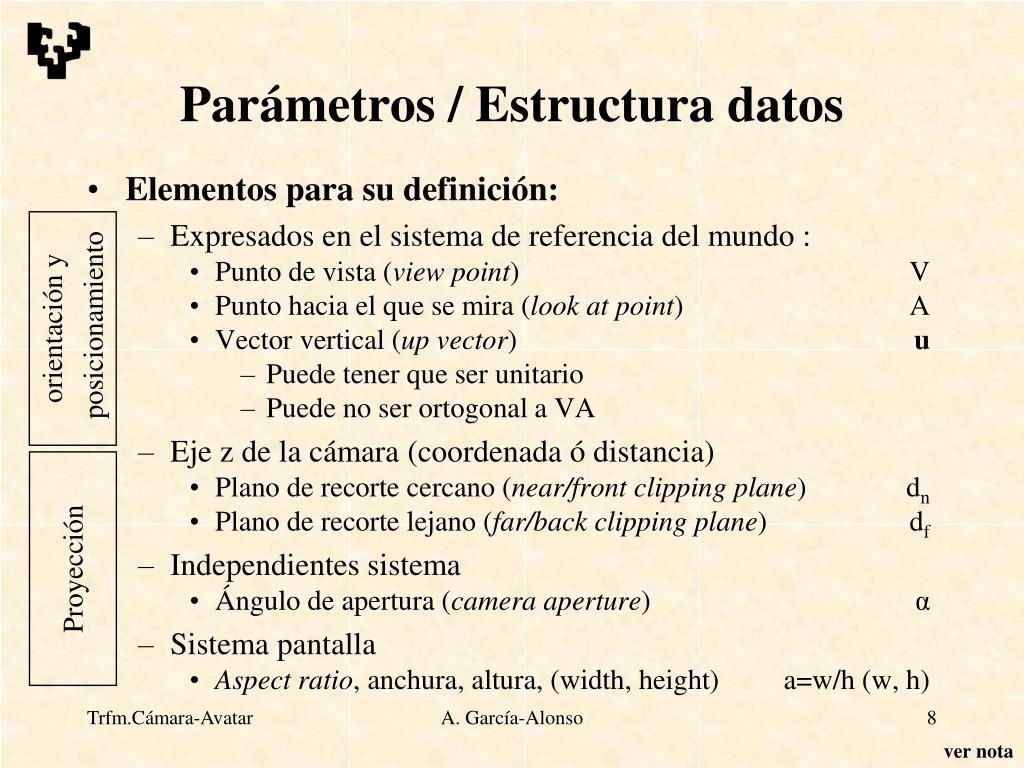

Parámetros / Estructura datos
  • Elementos para su definición:
    • Expresados en el sistema de referencia del mundo :
      • Punto de vista (view point) V
      • Punto hacia el que se mira (look at point) A
      • Vector vertical (up vector) u
        • Puede tener que ser unitario
        • Puede no ser ortogonal a VA
    • Eje z de la cámara (coordenada ó distancia)
      • Plano de recorte cercano (near/front clipping plane) dn
      • Plano de recorte lejano (far/back clipping plane) df
    • Independientes sistema
      • Ángulo de apertura (camera aperture) α
    • Sistema pantalla
      • Aspect ratio, anchura, altura, (width, height) a=w/h (w, h)

A. García-Alonso

ver nota

sistema de referencia de la c mara

yc

zc

xc

yw

up

V

A

xw

zw

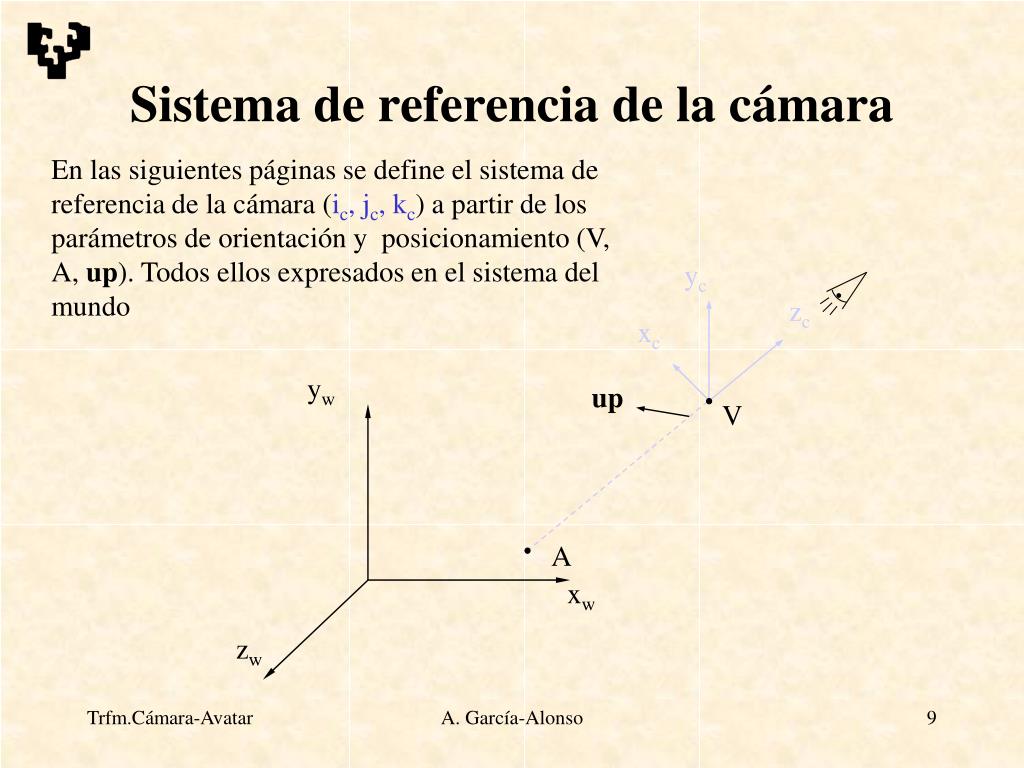

Sistema de referencia de la cámara

En las siguientes páginas se define el sistema de referencia de la cámara (ic, jc, kc) a partir de los parámetros de orientación y posicionamiento (V, A, up). Todos ellos expresados en el sistema del mundo

A. García-Alonso

v iew point look a t point
View point & look At point

zc

yw

V

A

xw

zw

Los puntos V y A determinan el origen

y el eje zc del sistema de la cámara

kc = vAV / |vAV|

A. García-Alonso

u p vector
Up vector

yc

zc

xc

yw

u

V

A

xw

zw

El vector u y el eje zc determinan el plano vertical

Perpendicular a este plano será xc

* Su proyección en la pantalla queda horizontal

ic = normalizar( up^kc )

jc = kc^ic

El eje yc queda definido por kc^ic

* Estará contenido en el plano vertical

* Su proyección en la pantalla queda vertical

A. García-Alonso

ver nota

plano cercano y plano lejano

yw

A

yc

zc

xc

V

xw

zw

Plano cercano y Plano lejano

Los planos de recorte se definen,

en unos casos por su distancia a V,

en otros por la coordenada de corte

con el eje z

A. García-Alonso

pir mide de visi n

yw

yc

zc

xc

V

xw

Pirámide de visión

zw

Pirámide de visión

Vince 9.1.9 :

“The binocular visual field extends approx.

±100º horizontally and ± 60º vertically,…”

( Xc,Zc plane Yc,Zc plane )

A. García-Alonso

angulo de apertura

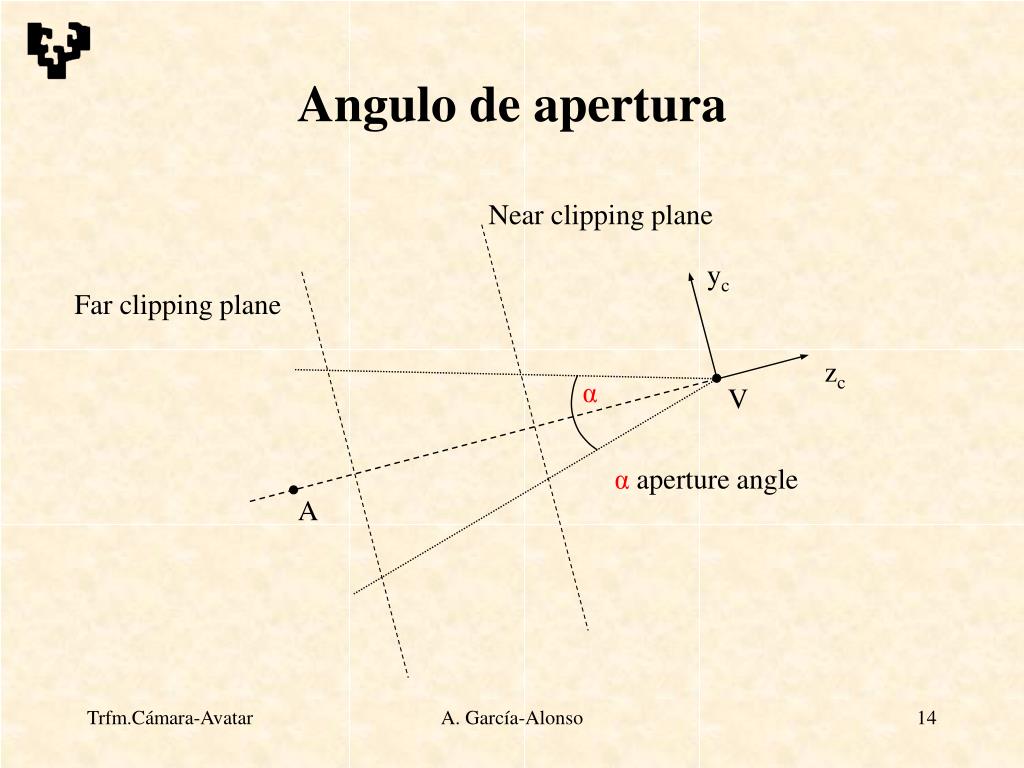

Angulo de apertura

Near clipping plane

yc

Far clipping plane

zc

α

V

α aperture angle

A

A. García-Alonso

volumen de recorte

yw

A

yc

zc

xc

V

xw

zw

Volumen de recorte

Volumen de recorte (volume clipping)

Frustum culling

A. García-Alonso

ver nota

plano proyecci n distancia

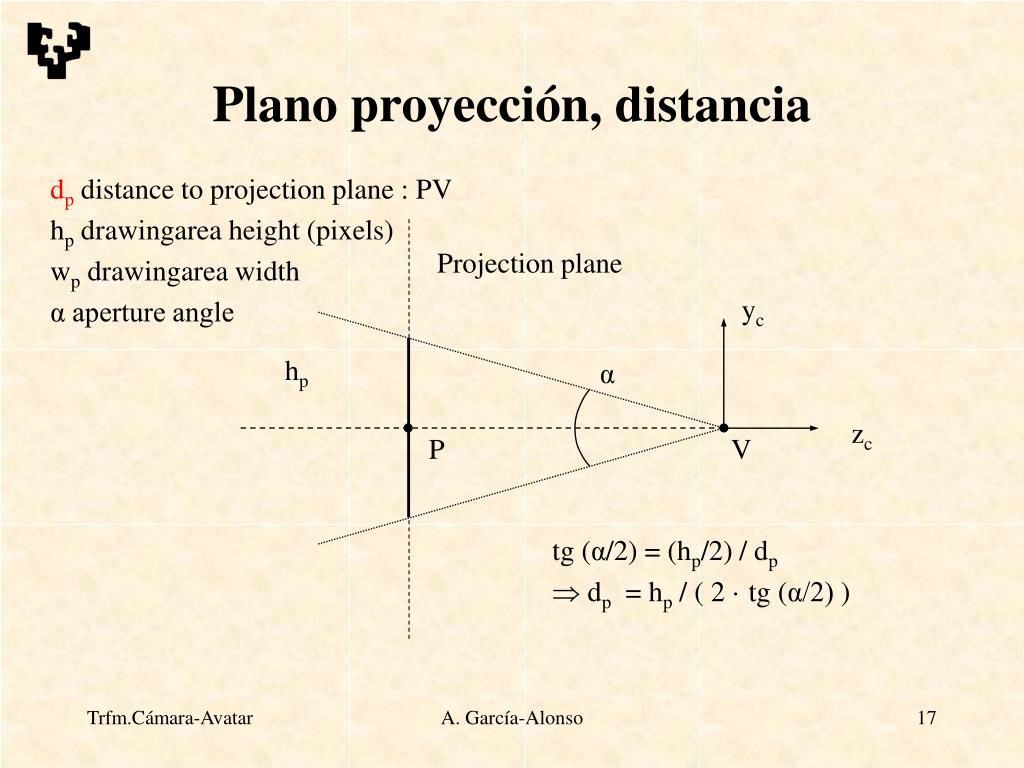

Plano proyección, distancia

Projection plane

yc

hp

α

zc

P

V

dp distance to projection plane : PV

hpdrawingarea height (pixels)

wpdrawingarea width

α aperture angle

tg (α/2) = (hp/2) / dp

dp = hp/( 2 · tg (α/2) )

A. García-Alonso

proyecci n

yp

zp

Projectionplane

xp

yc

(yc, zc)

yp

V

dp

zc

Proyección

Transformación de proyección

Nota : se puede usar una expresión matricial homogénea

xp = (xc· dp) / zc

yp = (yc· dp) / zc

zp = zc

A. García-Alonso

ver nota

c mara con proyecci n ortogonal

yc

zc

xc

V

Cámara con proyección ortogonal
  • Se define un prisma recto rectangular de visión en el sistema de la cámara :
    • xmin, xmax
    • ymin, ymax
    • zmin, zmax

A. García-Alonso

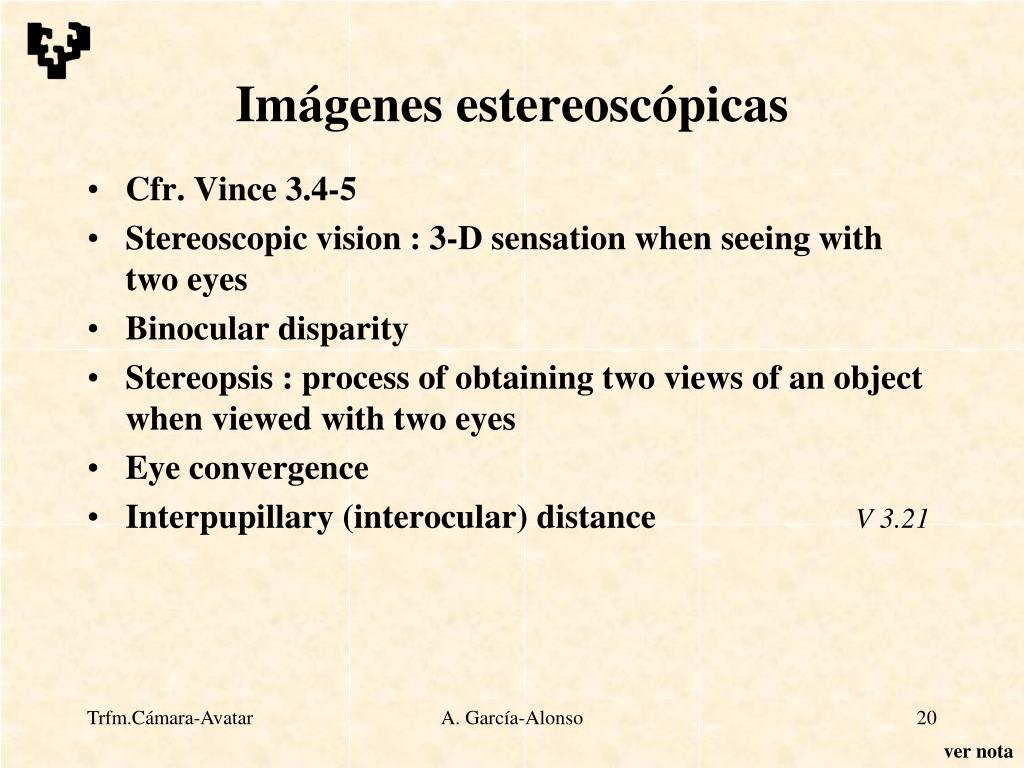

im genes estereosc picas
Imágenes estereoscópicas
  • Cfr. Vince 3.4-5
  • Stereoscopic vision : 3-D sensation when seeing with two eyes
  • Binocular disparity
  • Stereopsis : process of obtaining two views of an object when viewed with two eyes
  • Eye convergence
  • Interpupillary (interocular) distance V 3.21

A. García-Alonso

ver nota

enfoque
Enfoque
  • Importancia
    • Simulación
    • Cine y publicidad
  • Se aproxima con el alpha-buffer (H/W, OpenGL)
  • Aquí no hemos considerado parámetros para su control

Architecture and CAAD, Department of Architecture, ETH Zurich

http://caad.arch.ethz.ch/info/maya/manual/UserGuide

A. García-Alonso

el avatar
El avatar ***
  • Definiciones
      • In online chat, your handle used to be the thing that distinguished you from everyone else. But as 3D chat worlds proliferate, the avatars are taking over. An avatar is a graphical representation that you select to stand in for you; it can look like a person, an object, or an animal. Since an avatar may look nothing like you (unless you happen to resemble a blue fish), you should choose one that fairly represents the way you'd like to be seen by the people you're chatting with.http://www.cnet.com/Resources/Info/Glossary/
      • The abstract representation of the user in a VRML world. The physical dimensions of the avatar are used for collision detection and terrain following. User : a person or agent who uses and interacts with VRML files by means of a browser. ISO-VRML’97
      • An embodiment (as of a concept, philosophy, or tradition) usually in human form (Vishnu)

A. García-Alonso

slide24
...
  • Avatara (http://www.encyclopedia.com)
    • Pronounced As: avtâr [Skt.,=descent], incarnations of Hindu gods, especially Vishnu. The doctrine of avatara first occurs in the Bhagavad-Gita, where Krishna declares: "For the preservation of the righteous, the destruction of the wicked, and the establishment of dharma [virtue], I come into being from age to age. Vishnu is believed to have taken nine avatara, in both animal and human form, with a tenth yet to come. The avatara of Shiva are imitations of those of Vishnu.
    • Vishnu and his avatara (incarnations) : Matsya (the fish), Kurma (the tortoise), Varaha (the boar), Narasimha (the man-lion), Vamana (the dwarf), Parashurama (Rama with the ax), Rama, Krishna, Buddha, and Kalkin (who is yet to appear)

A. García-Alonso

slide25
...

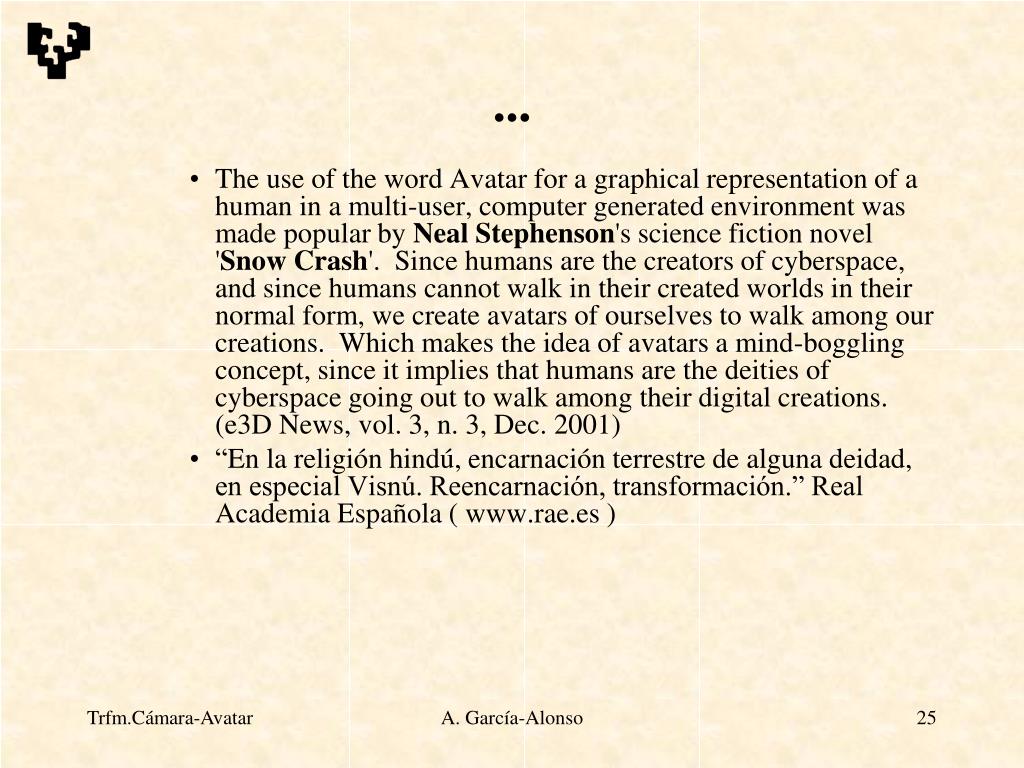

  • The use of the word Avatar for a graphical representation of a human in a multi-user, computer generated environment was made popular by Neal Stephenson's science fiction novel 'Snow Crash'.  Since humans are the creators of cyberspace, and since humans cannot walk in their created worlds in their normal form, we create avatars of ourselves to walk among our creations.  Which makes the idea of avatars a mind-boggling concept, since it implies that humans are the deities ofcyberspace going out to walk among their digital creations. (e3D News, vol. 3, n. 3, Dec. 2001)
  • “En la religión hindú, encarnación terrestre de alguna deidad, en especial Visnú. Reencarnación, transformación.” Real Academia Española ( www.rae.es )

A. García-Alonso

avatar en vrml
Avatar en VRML
  • El avatar queda definido por tres parámetros
    • Altura a la que está situado su ojo
      • Posiciona la cámara relativa al suelo
    • Altura a la que está la rodilla
      • colisión/escalón
    • Radio (grosor)
      • Colisiones

ISO/IEC 14772-1:1997

The Virtual Reality Modeling Language (VRML)

A. García-Alonso

slide27
...
  • Las colisiones en VRML
    • El navegador (browser) las determina entre el cilindro que define al avatar y los objetos colisionables de la escena
    • Una geometría compleja se puede sustituir por un proxy

A. García-Alonso

slide28
...

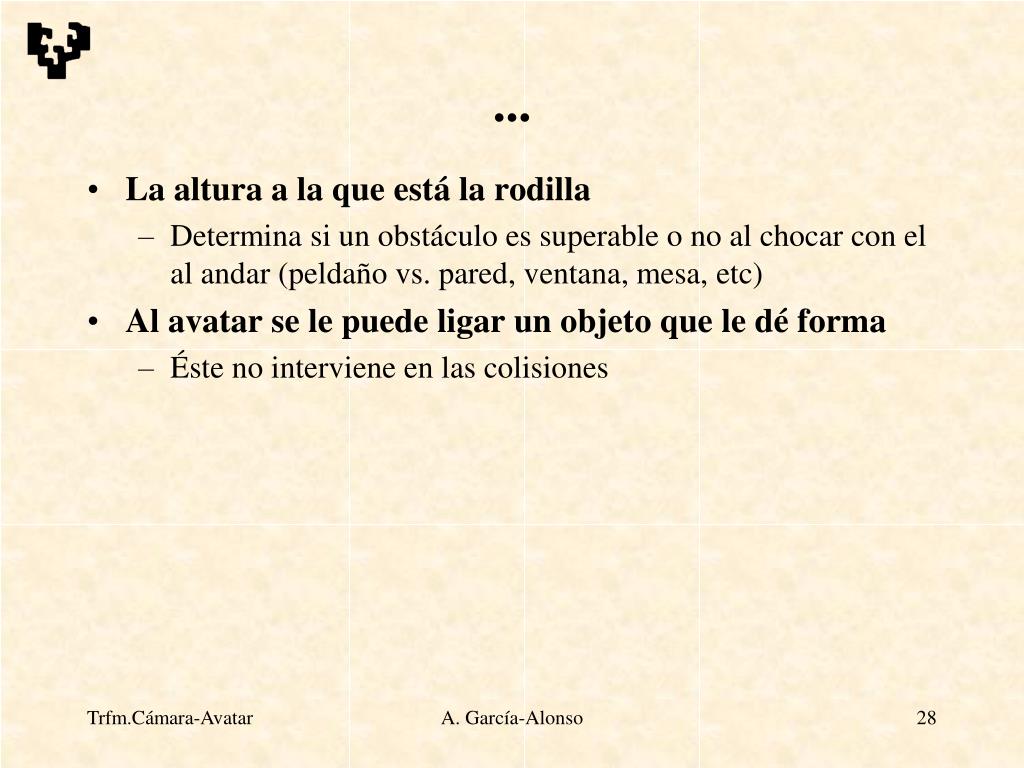

  • La altura a la que está la rodilla
    • Determina si un obstáculo es superable o no al chocar con el al andar (peldaño vs. pared, ventana, mesa, etc)
  • Al avatar se le puede ligar un objeto que le dé forma
    • Éste no interviene en las colisiones

A. García-Alonso

c mara y transformaciones

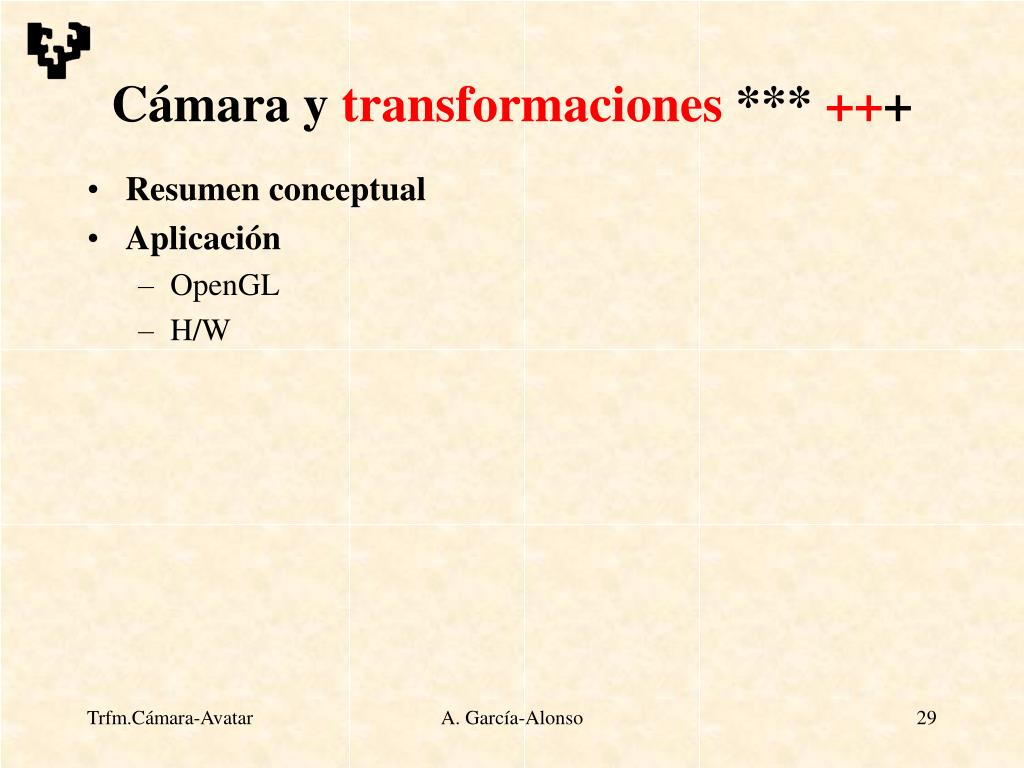

Cámara y transformaciones *** +++
  • Resumen conceptual
  • Aplicación
    • OpenGL
    • H/W

A. García-Alonso

resumen conceptual pipeline
Resumen conceptual (pipeline)
  • Hearn 12.42, 45
  • Del sistema de modelado al mundo
  • Del mundo a la cámara
  • Al cubo normalizado
  • Recorte contra los planos
  • Transformación a coordenadas de pantalla

A. García-Alonso

control c mara
Control cámara ***
  • VRML
  • Examinar (examine, circle, arc)
  • Traslación cámara (crane, dolly)
  • Zoom
  • Rotación (Tabla equivalencia terminológica)
    • Cámara fija en “trípode” (pan, tilt)
    • Cámara volando, analogía avión (yaw-heading, pitch)
    • “God view”
  • Pasear
  • Seguimiento
  • Plano cercano (near clipping plane)
  • Posición inicial automática para examinar

A. García-Alonso

ver nota

consideraciones previas

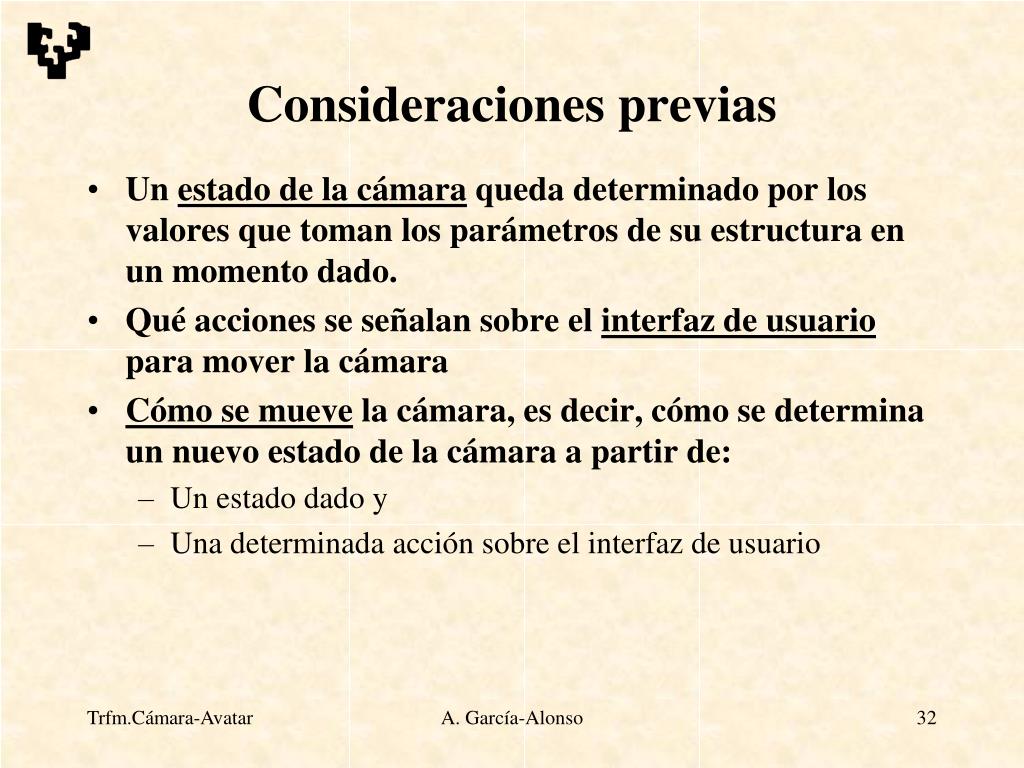

Consideraciones previas
  • Un estado de la cámara queda determinado por los valores que toman los parámetros de su estructura en un momento dado.
  • Qué acciones se señalan sobre el interfaz de usuario para mover la cámara
  • Cómo se mueve la cámara, es decir, cómo se determina un nuevo estado de la cámara a partir de:
    • Un estado dado y
    • Una determinada acción sobre el interfaz de usuario

A. García-Alonso

slide33

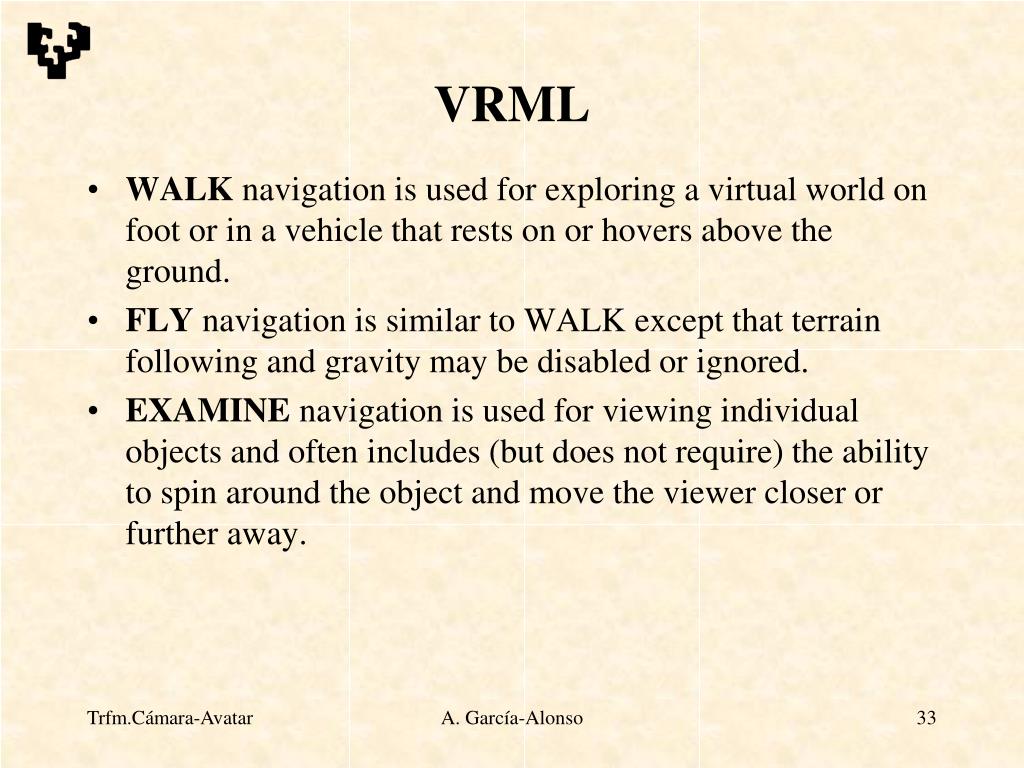

VRML
  • WALK navigation is used for exploring a virtual world on foot or in a vehicle that rests on or hovers above the ground.
  • FLY navigation is similar to WALK except that terrain following and gravity may be disabled or ignored.
  • EXAMINE navigation is used for viewing individual objects and often includes (but does not require) the ability to spin around the object and move the viewer closer or further away.

A. García-Alonso

examinar

arc over

arc left

V

arc right

A

Φ Latitud, elevación

θ Longitud

arc under

Examinar
  • El control de la cámara es similar a mover la cámara (V) sobre la superficie de una esfera de centro en A
  • El usuario elige el centro de atención, en el que sitúa A
    • El centro del objeto
    • Un vértice determinado …

A. García-Alonso

arc over under
Arc over-under
  • arc over - under : “mover” en meridiano (entre polos)
    • Mover por un meridiano el punto V es rotarlo alrededor de un eje paralelo al plano XZ del mundo y perpendicular a VA, y que pasa por A.
    • Suele ser conveniente impedir que la cámara rebase un polo, pues la imagen pasa a ser invertida “cabeza abajo”.
    • El ángulo a rotar, ΔΦ, se controla de diversos modos
      • Por cada pulsación de un botón se “rota” un valor cteΔΦ
      • En cada evento producido al mover el ratón se rota un valor variableΔΦ : proporcional al desplazamiento del ratón
      • Etc
      • ΔΦ > 0 “baja”, < 0 “sube”

A´ = A (queda fijo)

e= (- kc) ^ jw (ver nota)

V´ = rotar V [eje(e , A), giroΔΦ]

up´ = rotar up [eje(e , A), giroΔΦ ]

A. García-Alonso

ver nota

arc left right
Arc left-right
  • arc left - right : “mover” en un paralelo
    • Mover por un paralelo el punto V es rotarlo alrededor de un eje paralelo al eje “y” del mundo, que pasa por A
    • El ángulo a rotar, Δθ, se controla de modo similar
    • Δθ> 0 “la cámara se mueve a la derecha”, < 0 “izquierda”

A´ = A (queda fijo)

V´ = rotar V [eje(jw , A), giroΔθ ]

up´ = rotar up [eje(jw , A), giroΔθ ]

A. García-Alonso

traslaci n

Crane up

Dolly left

Dolly in / truck in

Dolly out / truck out

Dolly right

Crane down

Traslación
  • La cámara se puede mover sobre un pié o carro móvil, sobre un elevador, una jirafa u otras combinaciones

NOTA : las aplicaciones CAD denominan “pan” al dolly l/r & crane, en video juegos se denomina strafeal desplazamiento derecha-izquierda

A. García-Alonso

crane dolly truck

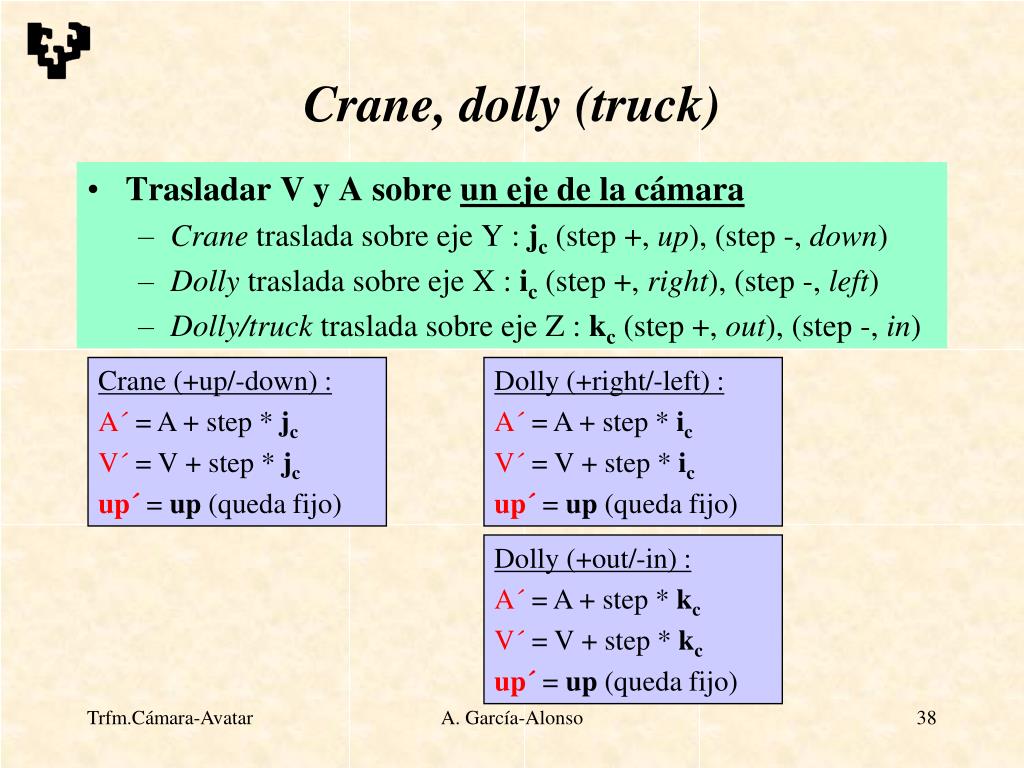

Crane, dolly (truck)
  • Trasladar V y A sobre un eje de la cámara
    • Cranetraslada sobre eje Y :jc (step +, up), (step -, down)
    • Dollytraslada sobre eje X :ic (step +, right), (step -, left)
    • Dolly/trucktraslada sobre eje Z :kc (step +, out), (step -, in)

Crane (+up/-down) :

A´ = A+ step * jc

V´ = V + step * jc

up´ = up(queda fijo)

Dolly (+right/-left) :

A´ = A+ step * ic

V´ = V + step * ic

up´ = up(queda fijo)

Dolly (+out/-in) :

A´ = A+ step * kc

V´ = V + step * kc

up´ = up(queda fijo)

A. García-Alonso

zoom dolly
Zoom & “Dolly”
  • Zoom & Dolly
    • Zoom consiste en modificar el ángulo de apertura
    • Produce un efecto similar al acercar/alejar la cámara (dolly )
    • Para hacer “zoom” con una especie de “dolly”, suele convenir mantener fijo el punto de atención
  • Dolling vs. zooming :
    • El zoom no produce efecto de profundidad porque no varía la perspectiva

A. García-Alonso

slide40
...

A, V, up constantes

Ángulo apertura (variar)

  • Zoom : modificar el ángulo de apertura
    • Ángulos de apertura grandes (+ de 70º ~ 80º) generan imágenes que dan impresión de estar distorsionadas
  • “Dolly” : desplazar V sobre eje Z de la cámara (A fijo)
    • Step> 0 aleja V de A (zoom out), < 0lo acerca (zoom in)
    • Hay peligro numérico de acercar demasiado V a A
    • Si V se acerca demasiado al objeto, pueden aparecer recortes no deseados por interferir el plano cercano con el objeto, por penetrar V dentro del objeto, etc

A´ = A (queda fijo)

V´ = V + step *kc

up´ = up (queda fijo)

A. García-Alonso

rotaci n respecto al tr pode

pan right / left ; yaw ; colear

tilt ; roll

pan up / down ; pitch ; cabecear

Rotación respecto al “trípode”
  • Giros relativos a los ejes de la cámara

NOTA : en aplicaciones de CAD pan no es un giro, sino una traslación según los ejes XY de la cámara

A. García-Alonso

base m vil analog a del avi n
Base móvil : analogía del avión

It BANKS by tipping its wings to the left or to the right

It changes HEADING by turning left or right

It PITCHES forward by bowing down

It PITCHES back by bowing up

http://artemis.simmons.edu/

~bwhite/SYL/xyz.html

A. García-Alonso

analog a veh culos avi n coche
Analogía vehículos (avión, coche, ...)

Rota sobre el eje X

Rota sobre el eje Z

Rota sobre el eje Y

http://liftoff.msfc.nasa.gov/academy/rocket_sci/shuttle/attitude/pyr.html

A. García-Alonso

ver nota

pan left right yaw heading

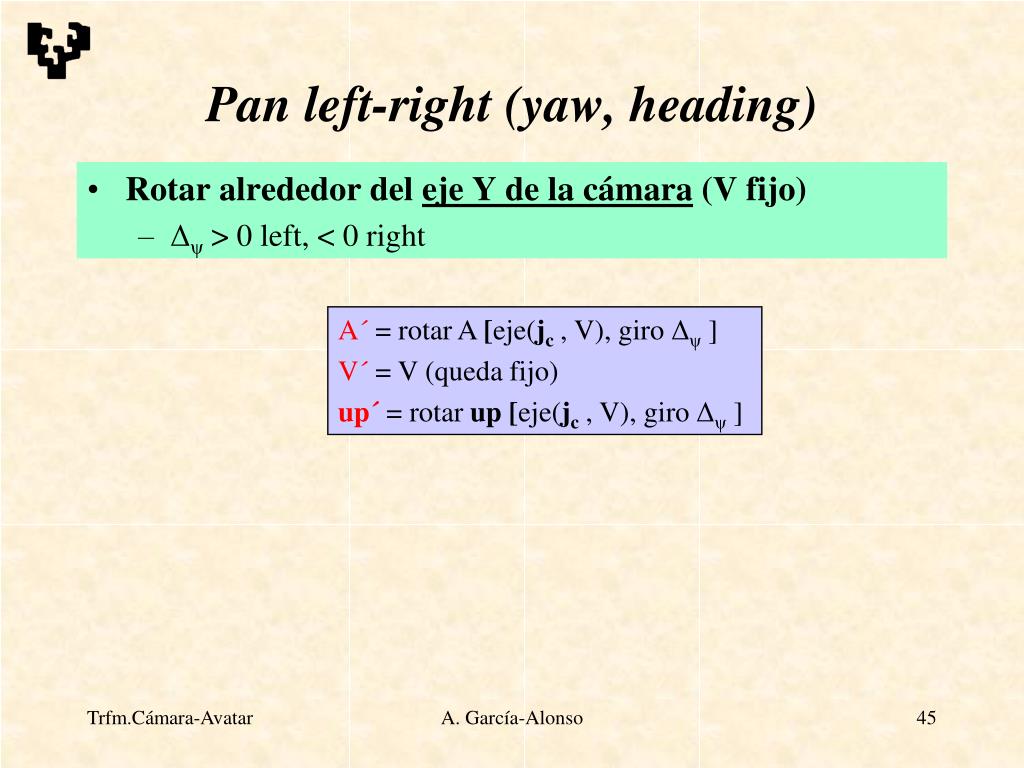

Pan left-right (yaw, heading)
  • Rotar alrededor del eje Y de la cámara (V fijo)
    • Δψ > 0 left, < 0 right

A´ = rotar A [eje(jc , V), giroΔψ ]

V´ = V (queda fijo)

up´ = rotar up [eje(jc , V), giroΔψ ]

A. García-Alonso

pan up down pitch

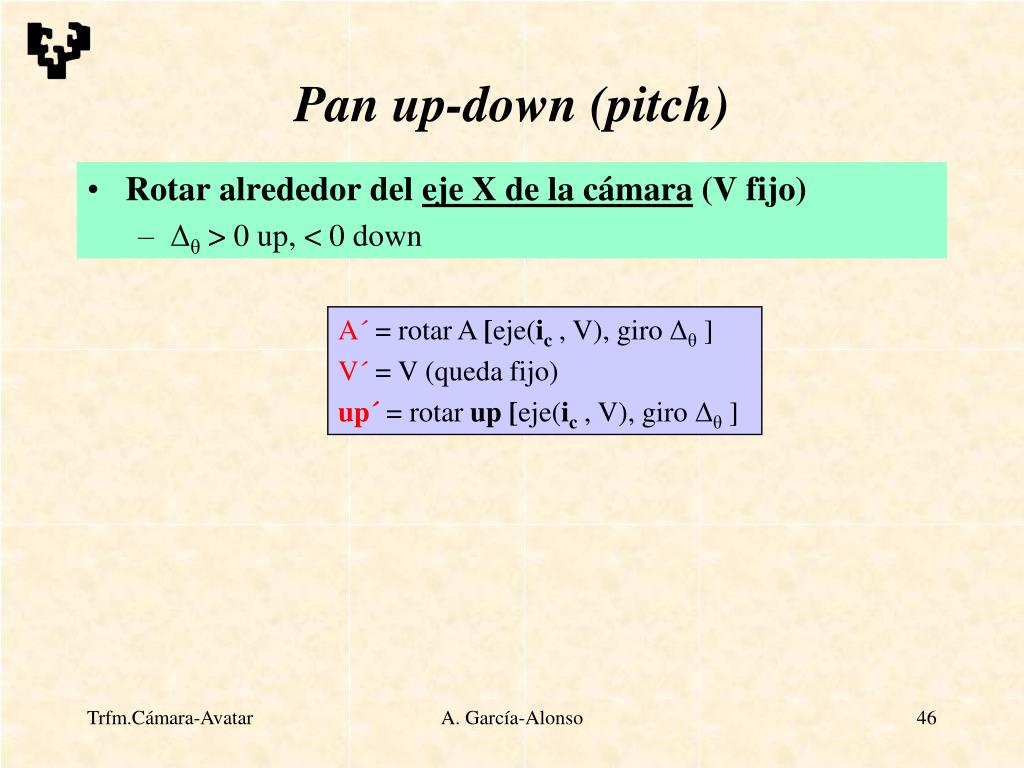

Pan up-down (pitch)
  • Rotar alrededor del eje X de la cámara (V fijo)
    • Δθ > 0 up, < 0 down

A´ = rotar A [eje(ic , V), giroΔθ ]

V´ = V (queda fijo)

up´ = rotar up [eje(ic , V), giroΔθ ]

A. García-Alonso

tilt bank roll
Tilt (bank, roll)
  • Inclinar, ladear la cabeza (cámara)
    • Rotar sobre el eje de mirada, el Z de la cámara
    • Δφ > 0 ladea “cabeza” a la izquierda, < 0 derecha

A´ = A (queda fijo)

V´ = V (queda fijo)

up´ = rotar up [eje(kc , V), giroΔφ ]

A. García-Alonso

orientado por la vista

Sagital

Horizontal

Sagital

Horizontal

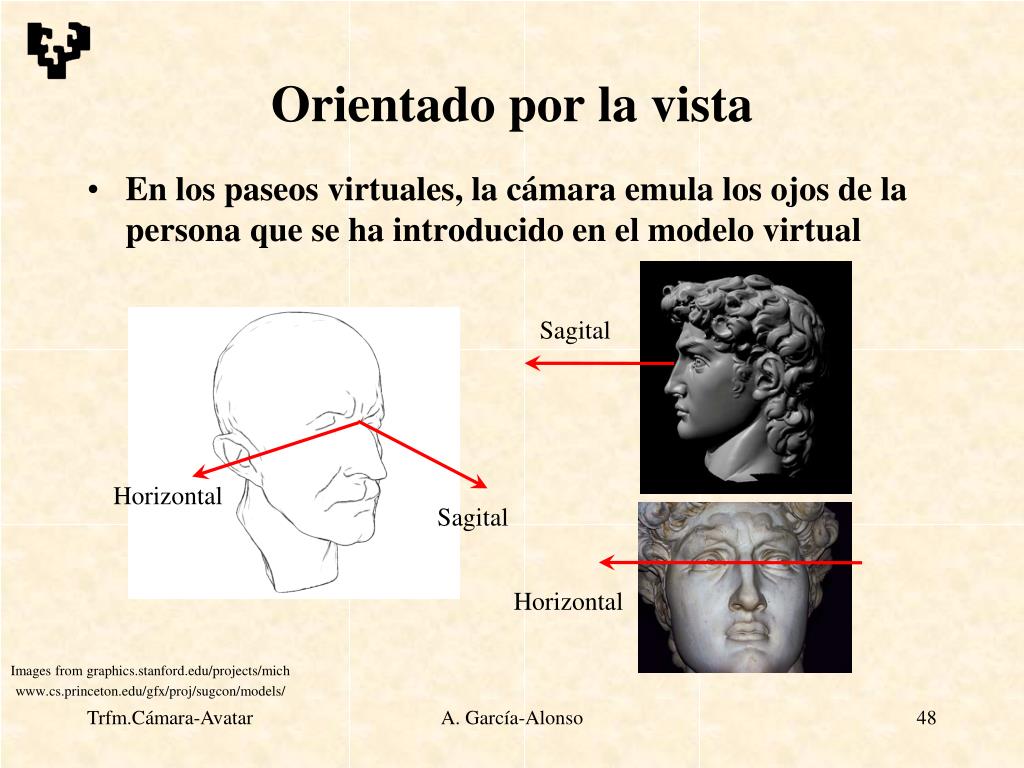

Orientado por la vista
  • En los paseos virtuales, la cámara emula los ojos de la persona que se ha introducido en el modelo virtual

Images from graphics.stanford.edu/projects/mich

www.cs.princeton.edu/gfx/proj/sugcon/models/

A. García-Alonso

pasear
Pasear
  • En los paseos virtuales, la cámara emula los ojos de la persona que se ha introducido en el modelo virtual
    • Modelo con avatar simple : identifica control de avatar y de cámara
    • Cámara posicionada relativa al avatar : desacopla parcialmente la cámara del avatar (orientación avance y de mirada)
    • Modelo avatar “actor” : la cámara depende totalmente del modelo del avatar, se coloca en sus ojos. No se habla de control de cámara sino de control del actor

A. García-Alonso

pasear modelo simple

m

P

Pasear : modelo simple
  • Incrementar posición (punto P) hacia delante o hacia atrás siguiendo el vector de marcha
  • Rotar dirección de marcha -el vector de marcha- (o mirada) a derecha o izquierda
  • P y m se definen en el sistema del mundo
  • Las acciones sobre los controles modifican
    • La posición sobre el suelo (Px, Pz) del avatar
    • El vector de orientación (marcha y mirada)
    • Para la marcha sólo se consideran las componentes (mx, mz)

A. García-Alonso

ver nota

slide51
...
  • La posición del ojo en la coordenada vertical (Py)
    • Forzada por los siguientes elementos
      • La altura asignada al avatar
      • El modelo de suelo, con obstáculos salvables (escalones)
    • Gozar de cierta libertad mediante un tercer gdl que permite agacharse o realizar saltos
  • Modificar la inclinación alrededor del eje de mirada (mirar con la cabeza ladeada)

A. García-Alonso

slide52

m

A

V

...
  • Control de la cámara
    • View point : en la posición del ojo del avatar
    • Look at point : la posición de V más cierta distancia en la dirección del vector de marcha
    • Up vector se puede determinar de dos modos
      • El usuario controla un ángulo de inclinación φ medido respecto al eje Y del mundo, y en función de éste se recalcula u
      • Al ordenar el usuario una inclinación de cabeza se rota el vector u actual alrededor del eje Z actual de la cámara (esto evita indeterminaciones si se mira hacia el “cielo”)

A. García-Alonso

seguimiento de un punto m vil

A

A

V

V

Seguimiento (de un punto móvil)
  • Base fija
    • El view point permanece fijo, el look at point pasa de A a A´
  • Traveling, chase
    • Al moverse el objeto de atención de A a A´, el look at point debe cambiar a esa nueva posición, y el view point debe sufrir una traslación idéntica

A. García-Alonso

slide54
...
  • Base fija (track)
    • Ángulo de apertura (se suele ajustar en función de la distancia)
    • Planos recorte (control complicado, problemas precisión)
  • Base móvil
    • Sistemas referencia (objeto seguido, objeto q mueve cámara)

A. García-Alonso

variar la posici n del plano cercano
Variar la posición del plano cercano
  • Normalmente permanece fijo
    • Si está demasiado cerca del ojo pueden aparecer problemas de “superposición” por falta de precisión en el Z-buffer y la proyección de perspectiva
    • Si se aleja del ojo, pueden desaparecer elementos gráficos situados entre V y el near clipping plane, creando imágenes “falsas” (desaparece una pared y se ve la habitación contigua, o se ve “el interior” de un objeto)
    • Adecuar control de “colisiones” y posición de este plano
  • En ocasiones se aprovecha este “defecto” para ver a propósito “el interior de objetos”, pues se elimina la parte del objeto que está entre “el ojo” y ese plano

A. García-Alonso

posici n inicial autom tica examinar

Plano recorte lejano

Plano recorte cercano

α

Posición inicial automática (examinar)
  • Contenedor de los objetos de interés
    • Sistema de referencia del mundo
    • Xmin, Xmax, Ymin, Ymax, Zmin, Zmax
  • Esfera que contiene a la caja
  • La cámara vea toda la esfera de interés
    • 2 * α = apertura/fovy : field of view in the “y” direction
    • sin(α) = radio / δ => δ = radio / sin(fovy/2)
    • A en el centro esfera
    • δ : distancia VA

A. García-Alonso
