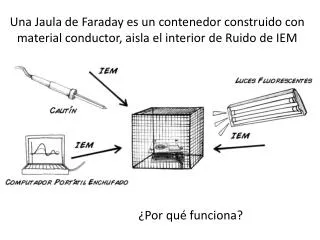

  1. UnaJaula de Faraday es un contenedorconstruido con material conductor, aisla el interior de Ruido de IEM ¿Porquéfunciona?

  2. La Jaulalleva el nombre de Faraday, pero la razón de sufuncionamientocomienza con Coulomb Coulomb determinóque: Un campo eléctrico E a un radio r de distancia de unacargapuntualestacionaria Q esigual a… ϵ0 is es la permitividad del espaciolibre y eres el vector unitario radial

  3. Reglas del efecto “barrera” de la Jaula de Faraday • La Ley de Coulomb dicta quelascargas en un conductor en el equilibriodebenestar lo mpasalejadasposible, y por lo tanto la carganeta de un conductor reside completamente en susuperficie. • Cualquier campo eléctriconetodentrocausaríaque la carga se mueva, yaqueesabundante y móvil, pero el equilibriodemandaque la carganeta en el conductor sea cero. Por lo tanto, el campo eléctricodentro del comductores cero.

  4. Cuando se aplica un campo externo, lascargas en el exterior del conductor se redistribuyen… …de maneratalque los campos al interior del conductor se cancelen (se hagan cero)

  5. Muchasjaulas de Faraday tienenagujeros, peroigualsirvencomobarrera. ¿Qué tan grandespuedesser los agujeros? El agujerodebesermásbastantemáspequeñoque la longitud de onda(λ) de la señalparabloquearla, la que se relaciona con la frecuencia (f) porestaecuación: c= velocidad de la luz. El agujerodebeserusualmente 1/10 de la longitud de onda

  6. Porejemplo, un teléfono 3G transmite a 2.1 GHz(2.100.000.000 ciclosporsegundo)Velocidad de la luz= 300.000.000 metros porsegundo Por lo tanto, la longitud de ondaes de 0,14 m, o 14 centímetros. A 1/10 del valor, los agujerosdebieransermenores a 1.4 cm Pregunta:¿Funcionaríaestosiempre? ¿Bajoquécondicionespodría el ruido 3G atravesar la jaula?

  7. Una forma de mejorarestacapacidad de barrera de IEM de la jaula de Faraday esconectarla a tierra… …lo queayudaría a mantener la jaula en el equilibrio
