基于 Forward .NET 平台的 P 型核磁共振成像分析软件

1. 基于Forward .NET平台的P型核磁共振成像分析软件 北京市石大石油勘探数据中心

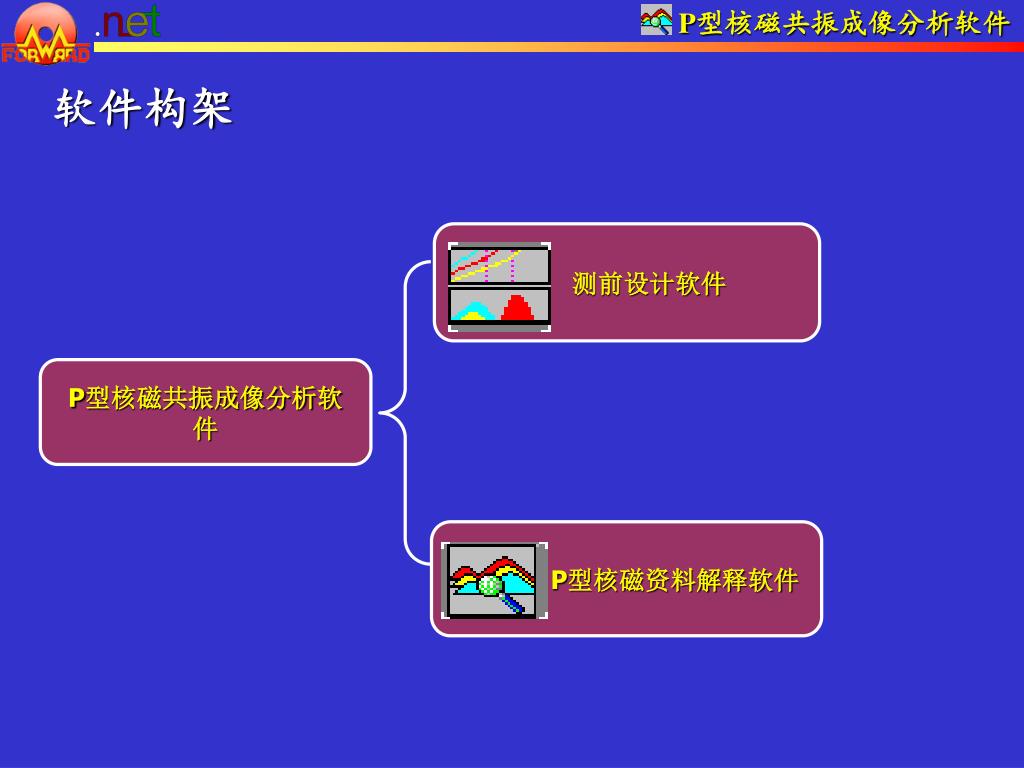

2. 软件构架 测前设计软件 P型核磁共振成像分析软件 P型核磁资料解释软件

3. 在P型核磁测井之前，首先要确定使用那种观测模式来测井，若观测模式选择不当，轻者会浪费测井时间，重者可能根本无法达到测井目的，获得的数据毫无价值，因此在测井之前进行测前设计是必要的。在P型核磁测井之前，首先要确定使用那种观测模式来测井，若观测模式选择不当，轻者会浪费测井时间，重者可能根本无法达到测井目的，获得的数据毫无价值，因此在测井之前进行测前设计是必要的。 测前设计的目的是:预判流体核磁特性(T1、T2、D)，选择合适的观测模式。 测前设计的意义和目的

4. 1.单TW单TE观测模式，标准T2法。计算总孔隙度、有效孔隙度、毛管束缚水、泥质束缚水、渗透率。1.单TW单TE观测模式，标准T2法。计算总孔隙度、有效孔隙度、毛管束缚水、泥质束缚水、渗透率。 2.双TW单TE观测模式，双TW法（时域分析）。做气和轻烃的识别和定量计算。 3.双TE单TW观测模式，双TE法（移谱法）。做中等粘度油的识别和定量计算。 4.双TE双TW观测模式，采集双TW和双TE两种数据，可用双TW和双TE两种方法进行解释。 P型核磁资料解释软件的解释方法

5. 测 前 设 计 数 据 采 集 双 TW 双 TE 数 据 其 它 类 型 文 件 分 离 T1、T2 搜 索 时 域 分 析 计 算 确 定 可 动 流 体 T2 值 扩 散 分 析-预 处 理 扩 散 分 析 计 算 完整的P型核磁测井处理流程图 时间域 回 波 拟 合 时 深 转 换 岩 石 物 理 计 算 图例 三种解释方法共有的解释模块 双TW法的解释模块 双TE法的解释模块 深度域 与 常 规 测 井 结 合 确 定 总 孔 隙 度 与 常 规 测 井 结 合 确 定 泥 质 含 水 饱 和 度 与 常 规 测 井 结 合 计 算 含 水 和 度

6. 数据文件类型自动识别 P型核磁解释软件可以处理时间域和深度域的核磁测井数据，当打开不同类型的核磁数据时，程序自动识别数据类型，并装入相应的解释模块。

7. 基于Forward .NET 平台开发的P型核磁共振成像分析软件，分为测前设计和P型核磁解释两个软件。 测前设计是在现场测井之前进行的，主要是为现场核磁测井提供合适的观测模式。 针对测井时采取不同观测模式得到的数据，P型核磁解释软件有3种解释方法，以下是P型核磁测井仪的四种基本观测模式数据对应解释软件中的方法： 1.单TW单TE观测模式，对应P型核磁解释软件中的标准T2法。 2.双TW单TE观测模式，对应P型核磁解释软件中的双TW法（时域分析）。 3.双TE单TW观测模式，对应P型核磁解释软件中的双TE法（包括扩散增强法和移谱法）。 4.双TE双TW观测模式，先用P型核磁解释软件中的文件分离模块对数据进行分离，得到单独的双TW和双TE数据，再用双TW法或双TE法进行解释。 P型核磁解释软件在打开以不同观测模式测井得到的数据时，自动识别并装入相应的解释模块。 简介

8. P型核磁测井方法的特点 常规测井受储层岩石成份的影响大，而核磁测井只探测流体，不受岩石成份的影响，因此在复杂岩性、低孔、低阻油气、稠油储层、凝析油储层等地质条件下可采用核磁测井。 与其它核磁测井方法相比，P型核磁具有以下优点： • 除计算总孔隙度、有效孔隙度、毛管束缚水、泥质束缚水、渗 透率之外，还可识别油、气、水并做定量计算。 • 与常规测井资料（常规孔隙度、电阻率资料）结合进行综合分 析，提供原状地层含油饱和度 • P型核磁测井在解谱之前，对原始回波串进行了多次迭加，很好的消除了噪音的干扰，提高了解释精度

9. 地 层 总 孔 隙 度 地 层 有 效 孔 隙 度 P 型 核 磁 单 独 解 释 油 固 体 骨 架 泥 质 水 毛 管 水 可 动 水 气 冲 洗 带 体 积 模 型 固 体 骨 架 泥 质 水 毛 管 水 可 动 水 油 气 原 状 地 层 体 积 模 型 常 规 测 井 解 释 烃 核 磁 与 常 规 结 合 解 释 烃 常规测井、P型核磁单独处理、P型核磁与常规测井结合综合分析三者的解释体积模型

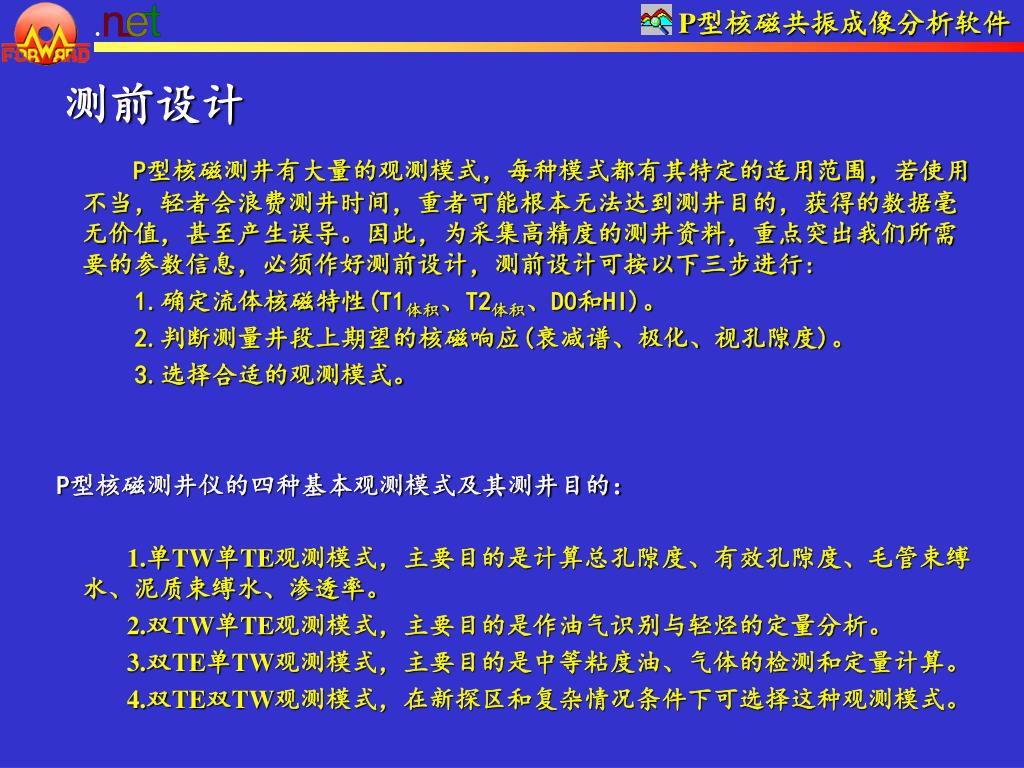

10. P型核磁测井有大量的观测模式，每种模式都有其特定的适用范围，若使用不当，轻者会浪费测井时间，重者可能根本无法达到测井目的，获得的数据毫无价值，甚至产生误导。因此，为采集高精度的测井资料，重点突出我们所需要的参数信息，必须作好测前设计，测前设计可按以下三步进行:P型核磁测井有大量的观测模式，每种模式都有其特定的适用范围，若使用不当，轻者会浪费测井时间，重者可能根本无法达到测井目的，获得的数据毫无价值，甚至产生误导。因此，为采集高精度的测井资料，重点突出我们所需要的参数信息，必须作好测前设计，测前设计可按以下三步进行: 1.确定流体核磁特性(T1体积、T2体积、D0和HI)。 2.判断测量井段上期望的核磁响应(衰减谱、极化、视孔隙度)。 3.选择合适的观测模式。 P型核磁测井仪的四种基本观测模式及其测井目的： 1.单TW单TE观测模式，主要目的是计算总孔隙度、有效孔隙度、毛管束缚水、泥质束缚水、渗透率。 2.双TW单TE观测模式，主要目的是作油气识别与轻烃的定量分析。 3.双TE单TW观测模式，主要目的是中等粘度油、气体的检测和定量计算。 4.双TE双TW观测模式，在新探区和复杂情况条件下可选择这种观测模式。 测前设计

11. 测前设计软件处理界面

12. 观测模式的选择是测前设计中最重要的工作，P型核磁测井仪有大量的观测模式，在丰富了测井目的的同时，也给用户带来繁琐的选择工作。为此，我们的测前设计软件增加了观测模式自动搜索功能，可快速搜索到合适的观测模式。观测模式的选择是测前设计中最重要的工作，P型核磁测井仪有大量的观测模式，在丰富了测井目的的同时，也给用户带来繁琐的选择工作。为此，我们的测前设计软件增加了观测模式自动搜索功能，可快速搜索到合适的观测模式。 观测模式自动搜索 自动搜索是在极化曲线图中进行的，图中弯曲的曲线是各种流体的极化曲线，两条粉红色的标尺是当前所选观测模式的等待时间，标尺与极化曲线相交处所绘制的直线便于用户观察各种流体在该等待时间下的极化程度。 通过移动等待时间标尺，系统自动弹出模式搜索对话框，并装入少数几个与图中等待时间相符的几个观测模式，随着等待时间标尺的移动，装入的观测模式也不断刷新改变，将等待时间标尺移动到合适的位置，再选择具体的观测模式，观察T2谱变化确定最后合适的观测模式。 选择工作是在少数几个观测模式之间进行的，节省了选择观测模式的时间。

13. 在参数设置区域中，随着参数的修改，绘图区域的图形会及时更新。在参数设置区域中，随着参数的修改，绘图区域的图形会及时更新。 有的参数有多个单位，可直接输入现有的参数，程序会自动转换 参数即改即绘，接受多种单位参数 的输入，缺省参数自动计算

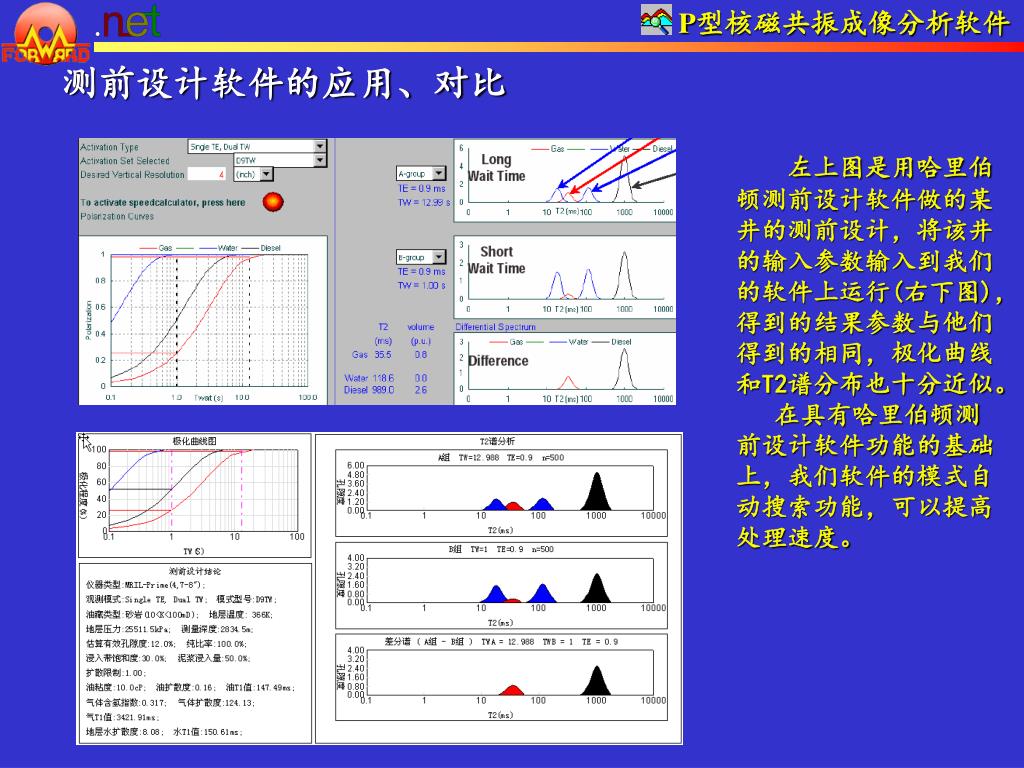

14. 测前设计软件的应用、对比 左上图是用哈里伯顿测前设计软件做的某井的测前设计，将该井的输入参数输入到我们的软件上运行(右下图)，得到的结果参数与他们得到的相同，极化曲线和T2谱分布也十分近似。 在具有哈里伯顿测前设计软件功能的基础上，我们软件的模式自动搜索功能，可以提高处理速度。

15. P型核磁解释软件 原始的P型核磁测井数据是时间域的，时间域的资料处理，首先对原始回波串做预处理并做多指数拟合，得到T2谱、回波串的差（双TW数据）等等，若是双TW数据，要做时域分析，再进入时深转换。若不是双TW数据,做过回波拟合后即做时深转换；深度域的资料处理，首先做岩石物理计算，若是双TE数据，要做扩散分析，之后是与常规测井资料结合进行综合分析。 与同类软件相比，优势如下： • 数据文件类型自动识别 • 双TW双TE数据一次性提取 • 提供多种时域分析中流体核磁特性参数的确定方法 • P型核磁解释软件是解释处理与图版分析一体化软件

16. 双TW双TE数据一次性提取 当打开的文件为双TW+双TE数据文件时，程序只装入文件分离一个解释模块，它的功能是从原文件中提取出单独的双TW或双TE数据，根据具体需求，可一次提取4个文件，提取出的文件均是正常的双TW、双TE数据文件，不需要其它解释模块再进行排序、整理。 一次提取： 短回波间隔的双TW数据 长等待时间的双TE数据 长回波间隔的双TW数据 短等待时间的双TE数据

17. 双TW法中时域分析计算模块的主要输入参数是流体核磁特性参数，包括各种流体的T1、T2值和含氢指数，这些参数可以通过运行T1、T2搜索模块得到，还可通过理论公式计算得到。双TW法中时域分析计算模块的主要输入参数是流体核磁特性参数，包括各种流体的T1、T2值和含氢指数，这些参数可以通过运行T1、T2搜索模块得到，还可通过理论公式计算得到。 提供多种时域分析中流体核磁特性参数的确定方法

18. P型核磁解释软件是解释处理与图版分析一体化软件P型核磁解释软件是解释处理与图版分析一体化软件 在P型核磁资料处理过程中，会调用一些图版做辅助分析，图版直接在解释程序中调用，图版分析得到的参数可直接写入井的层段参数中，无须手工输入。

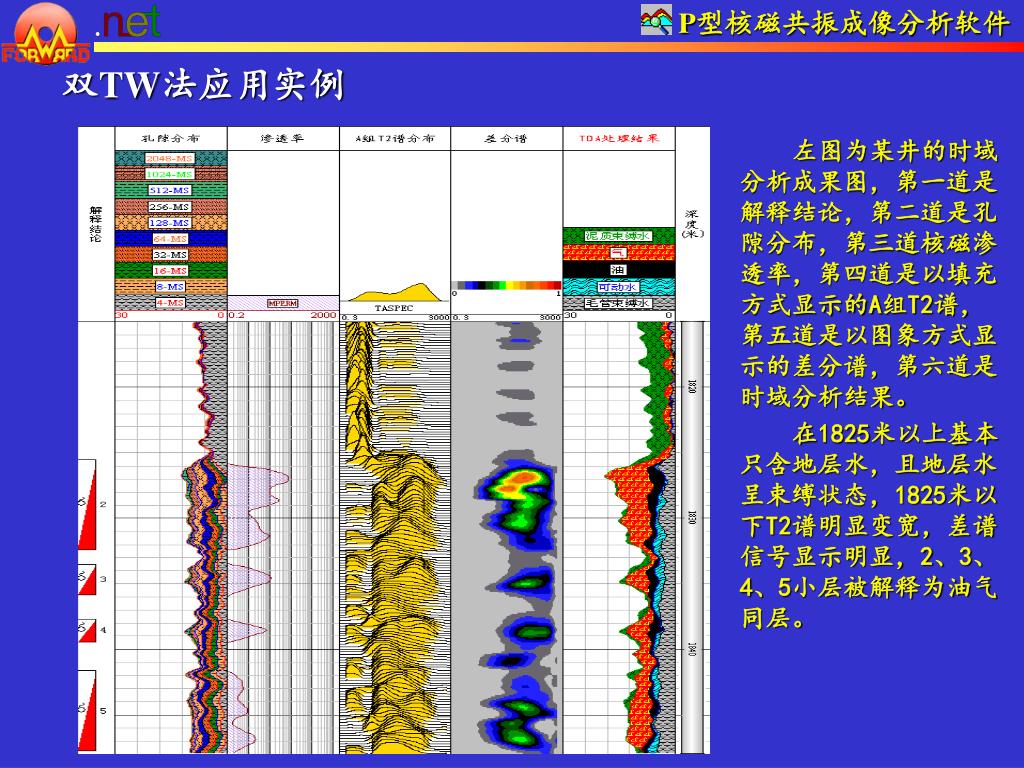

19. 左图为某井的时域分析成果图，第一道是解释结论，第二道是孔隙分布，第三道核磁渗透率，第四道是以填充方式显示的A组T2谱，第五道是以图象方式显示的差分谱，第六道是时域分析结果。左图为某井的时域分析成果图，第一道是解释结论，第二道是孔隙分布，第三道核磁渗透率，第四道是以填充方式显示的A组T2谱，第五道是以图象方式显示的差分谱，第六道是时域分析结果。 在1825米以上基本只含地层水，且地层水呈束缚状态，1825米以下T2谱明显变宽，差谱信号显示明显，2、3、4、5小层被解释为油气同层。 双TW法应用实例

20. 对同一口井的双TW核磁资料，分别用dpp软件和Forward软件处理，两个软件解释结果十分接近。（成果图均用Forwand软件显示）对同一口井的双TW核磁资料，分别用dpp软件和Forward软件处理，两个软件解释结果十分接近。（成果图均用Forwand软件显示） 双TW法处理结果对比 dpp Forward

21. 左图为某井的扩散分析成果图，第一道是核磁渗透率，第二道是B组T2谱分布图，第三道是A组T2谱分布图，第四道是相对渗透率和产水率，第五道是含水饱和度，第六道是流体孔隙分布。左图为某井的扩散分析成果图，第一道是核磁渗透率，第二道是B组T2谱分布图，第三道是A组T2谱分布图，第四道是相对渗透率和产水率，第五道是含水饱和度，第六道是流体孔隙分布。 双TE法应用实例

22. 对同一口井的双TE核磁资料，分别用dpp软件和Forward软件处理，两个软件解释结果十分接近。（成果图均用Forwand软件显示）对同一口井的双TE核磁资料，分别用dpp软件和Forward软件处理，两个软件解释结果十分接近。（成果图均用Forwand软件显示） 双TE法处理结果对比 dpp Forward

23. 左图为某井的核磁与常规测井资料结合分析成果图，右边第一道是单独的核磁时域分析处理结果；第二道是核磁与常规测井资料结合分析处理结果，其解释基础为双水模型。左图为某井的核磁与常规测井资料结合分析成果图，右边第一道是单独的核磁时域分析处理结果；第二道是核磁与常规测井资料结合分析处理结果，其解释基础为双水模型。 核磁与常规测井资料结合分析应用实例

24. 对同一口井的核磁资料，分别用dpp软件和Forward软件处理，两个软件解释结果十分接近。（成果图均用Forwand软件显示）对同一口井的核磁资料，分别用dpp软件和Forward软件处理，两个软件解释结果十分接近。（成果图均用Forwand软件显示） 结合分析处理结果对比 dpp Forward

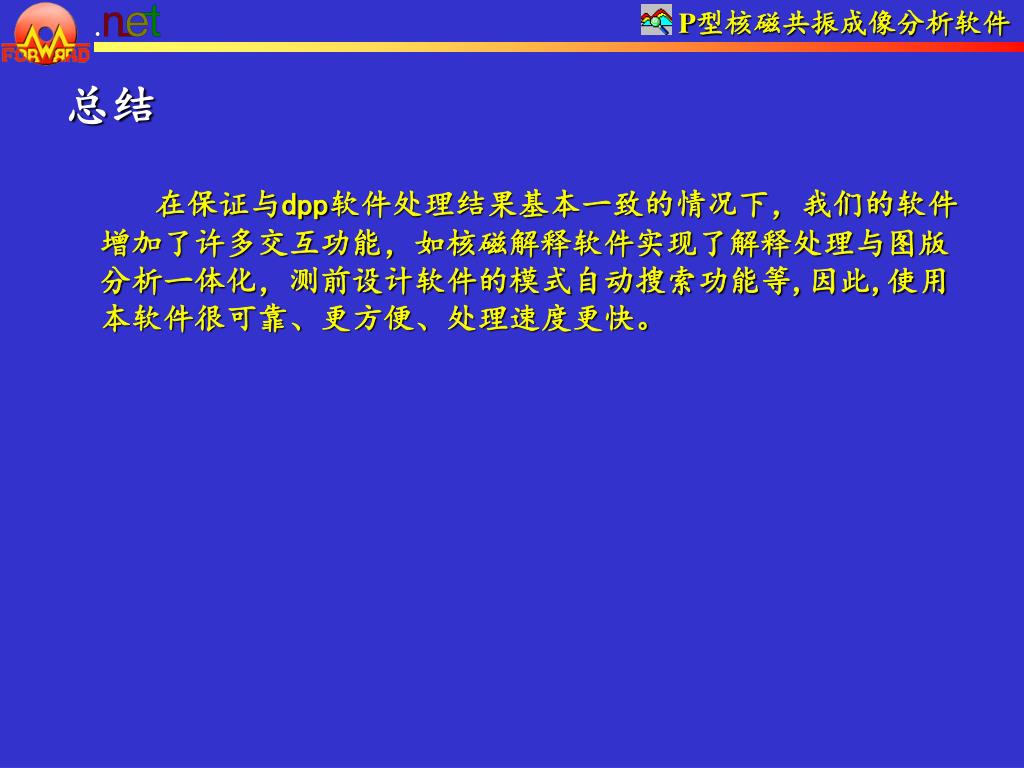

25. 在保证与dpp软件处理结果基本一致的情况下，我们的软件增加了许多交互功能，如核磁解释软件实现了解释处理与图版分析一体化，测前设计软件的模式自动搜索功能等,因此,使用本软件很可靠、更方便、处理速度更快。 总结
