学习情境 4.2 ： KH － Z3040B 摇臂钻床电机控制

学习情境 4.2 ： KH － Z3040B 摇臂钻床电机控制. 资 讯： 1 学时. 计 划： 1 学时. 决 策： 1 学时. 实 施： 3 学时. 看懂 KH-Z3040B 摇臂钻床电气原理图. 了解 KH-Z3040B 摇臂钻床结构及各部分功能. 电力拖动特点及控制要求： 由于摇臂钻床的运动部件较多，为简化传动装置，使用多电机拖动，主电动机承担主钻削及进给任务，摇臂升降及其夹紧放松、立柱夹紧放松和冷却泵各用一台电动机拖动。

ata
Download Presentation

学习情境 4.2 ： KH － Z3040B 摇臂钻床电机控制

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 学习情境4.2：KH－Z3040B摇臂钻床电机控制

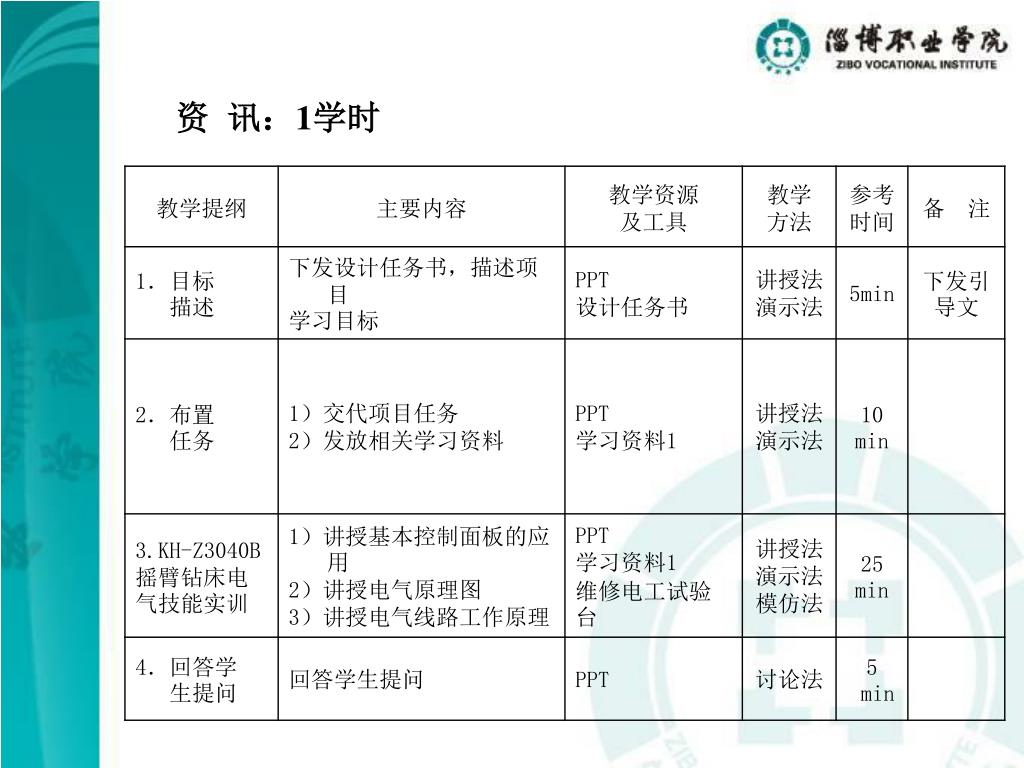

  2. 资 讯：1学时

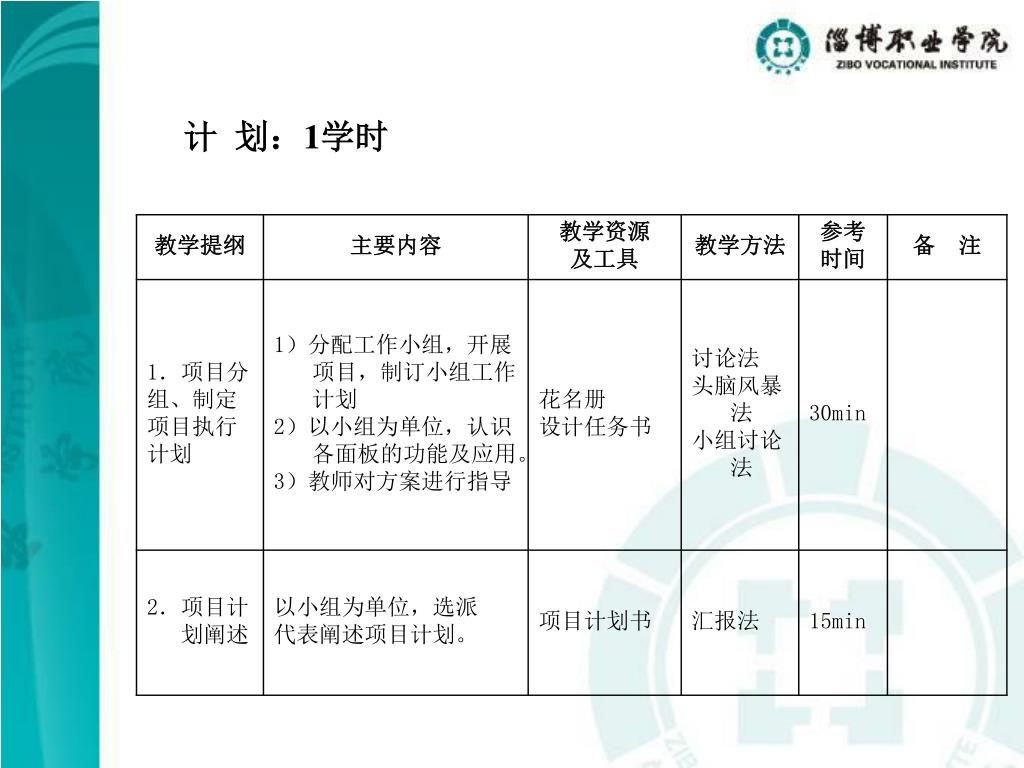

  3. 计 划：1学时

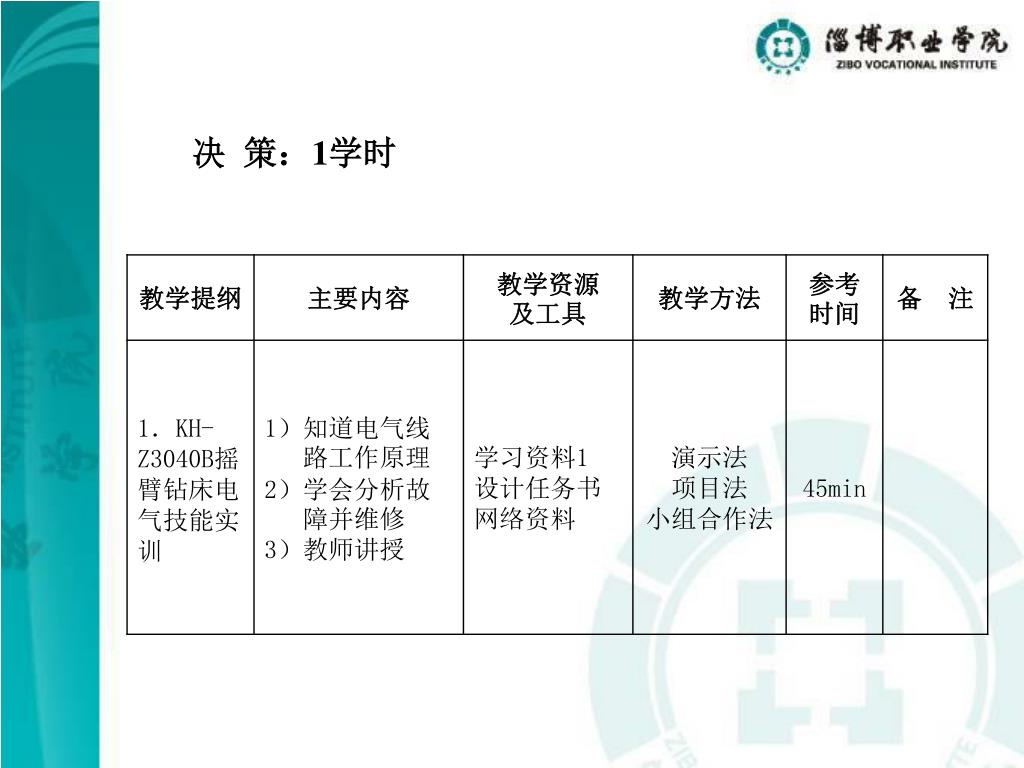

  4. 决 策：1学时

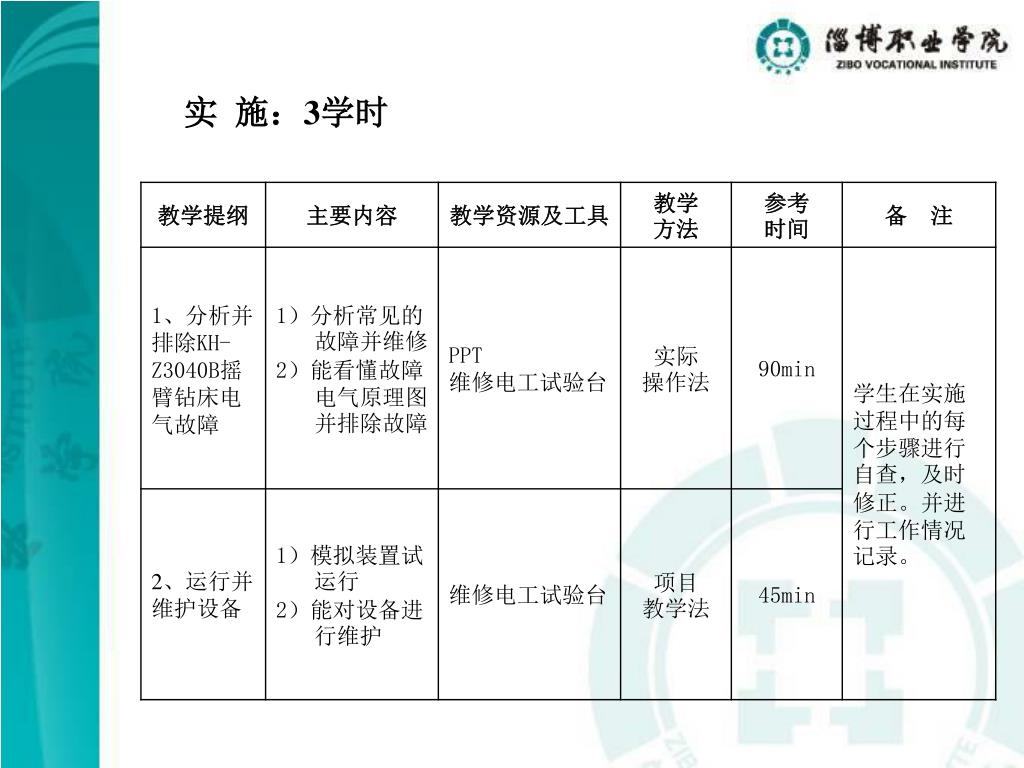

  5. 实 施：3学时

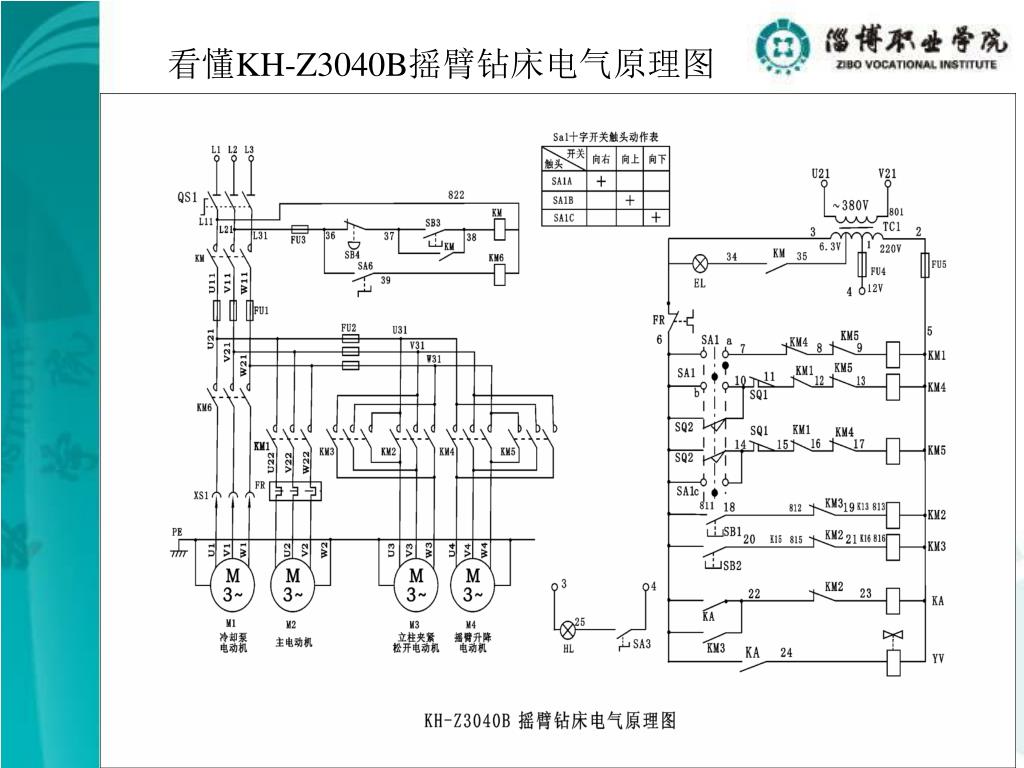

  6. 看懂KH-Z3040B摇臂钻床电气原理图

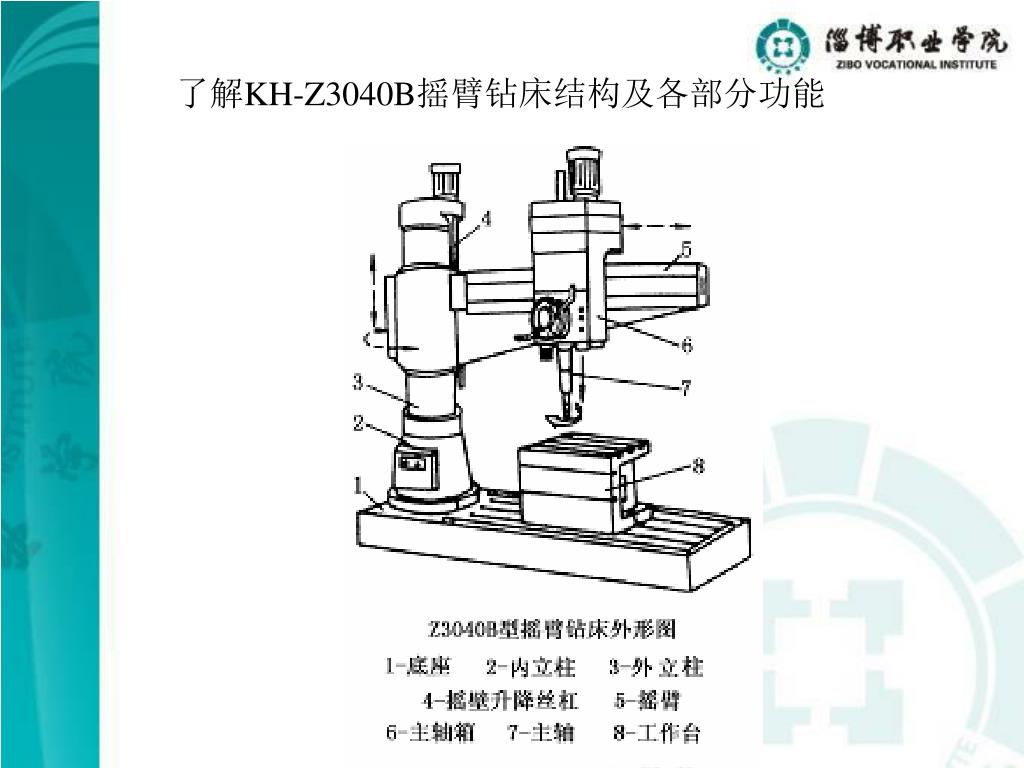

  7. 了解KH-Z3040B摇臂钻床结构及各部分功能

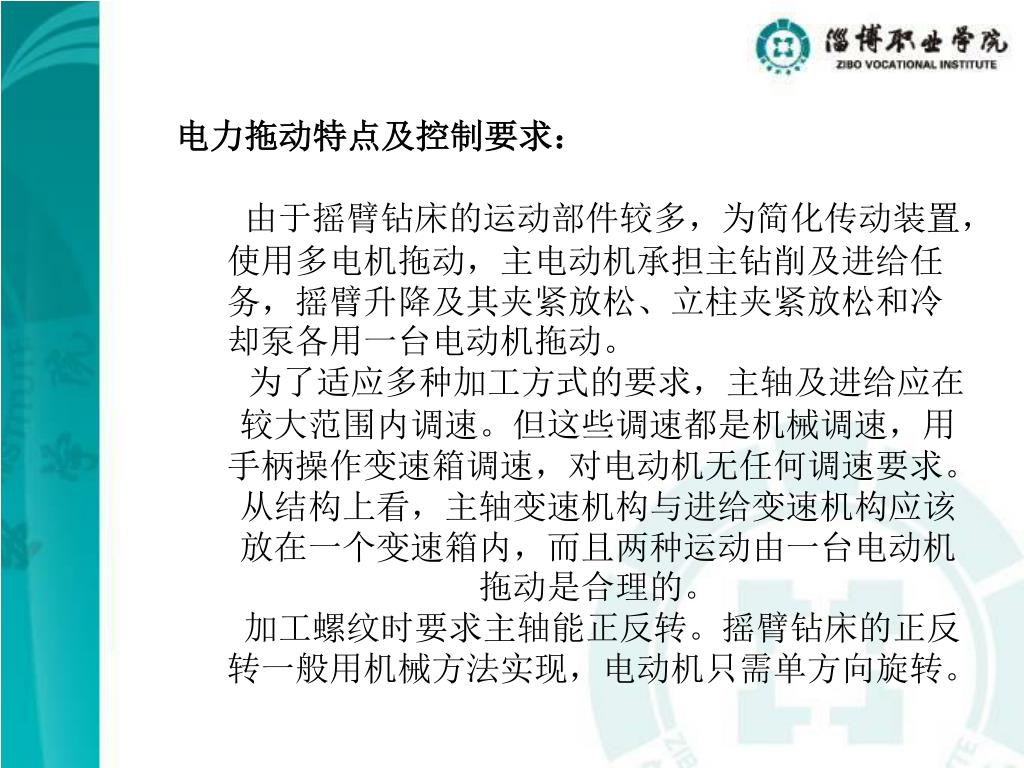

  8. 电力拖动特点及控制要求： 由于摇臂钻床的运动部件较多，为简化传动装置，使用多电机拖动，主电动机承担主钻削及进给任务，摇臂升降及其夹紧放松、立柱夹紧放松和冷却泵各用一台电动机拖动。 为了适应多种加工方式的要求，主轴及进给应在较大范围内调速。但这些调速都是机械调速，用手柄操作变速箱调速，对电动机无任何调速要求。从结构上看，主轴变速机构与进给变速机构应该放在一个变速箱内，而且两种运动由一台电动机拖动是合理的。 加工螺纹时要求主轴能正反转。摇臂钻床的正反转一般用机械方法实现，电动机只需单方向旋转。

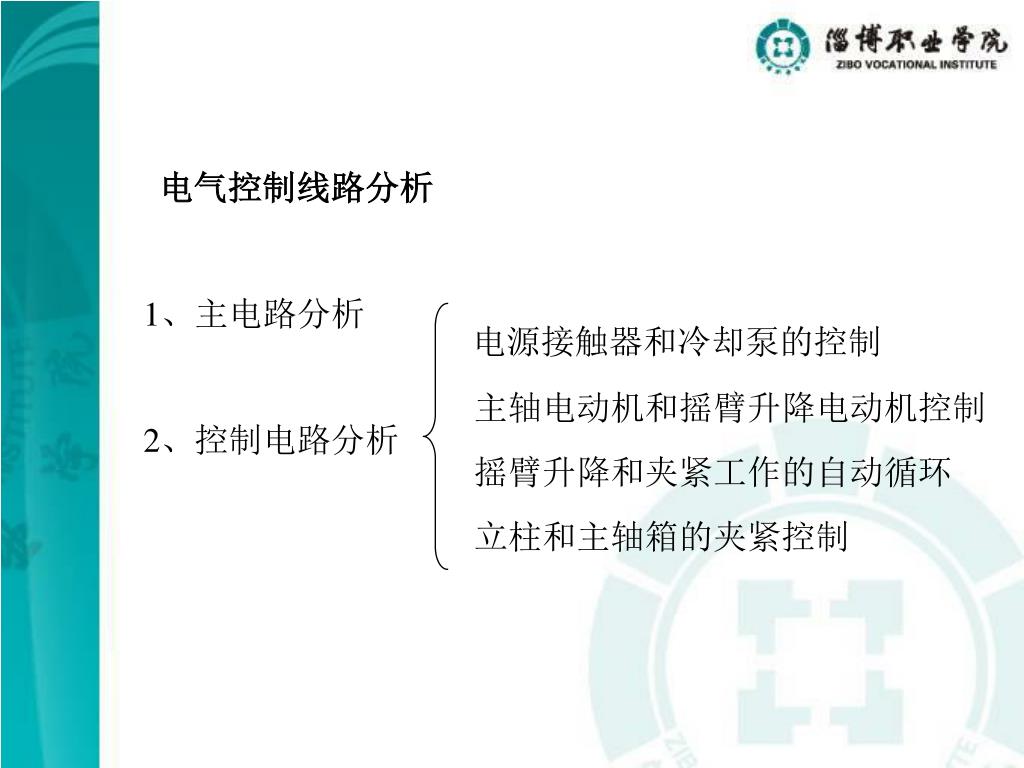

  9. 电气控制线路分析 1、主电路分析 电源接触器和冷却泵的控制 主轴电动机和摇臂升降电动机控制 2、控制电路分析 摇臂升降和夹紧工作的自动循环 立柱和主轴箱的夹紧控制

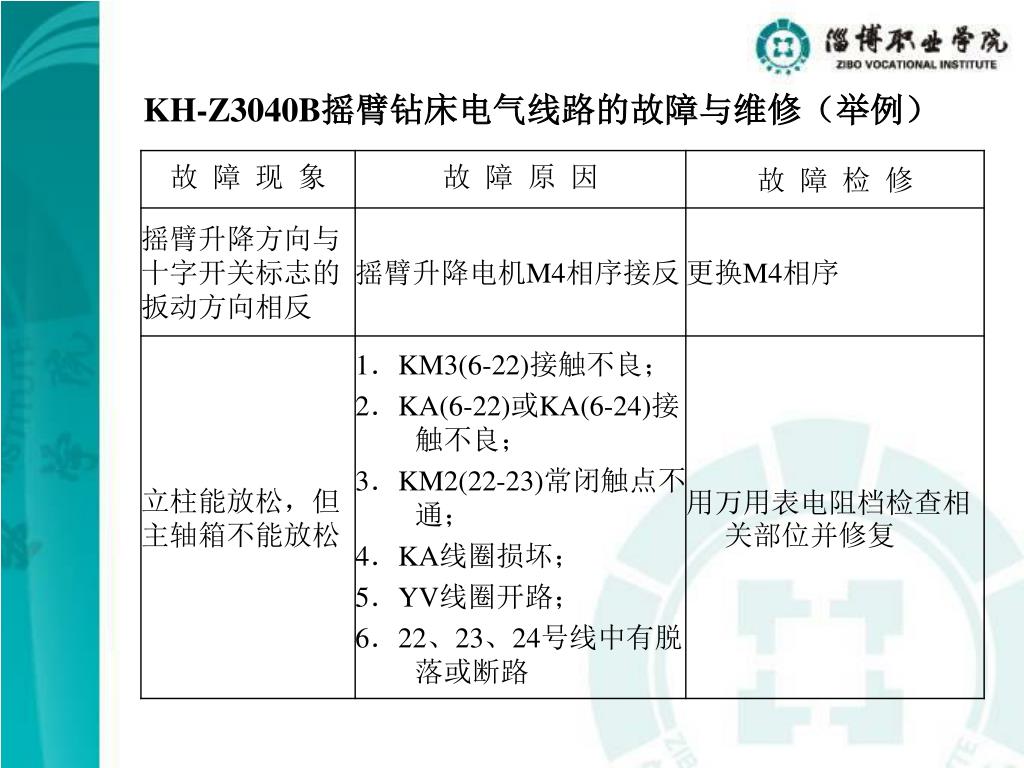

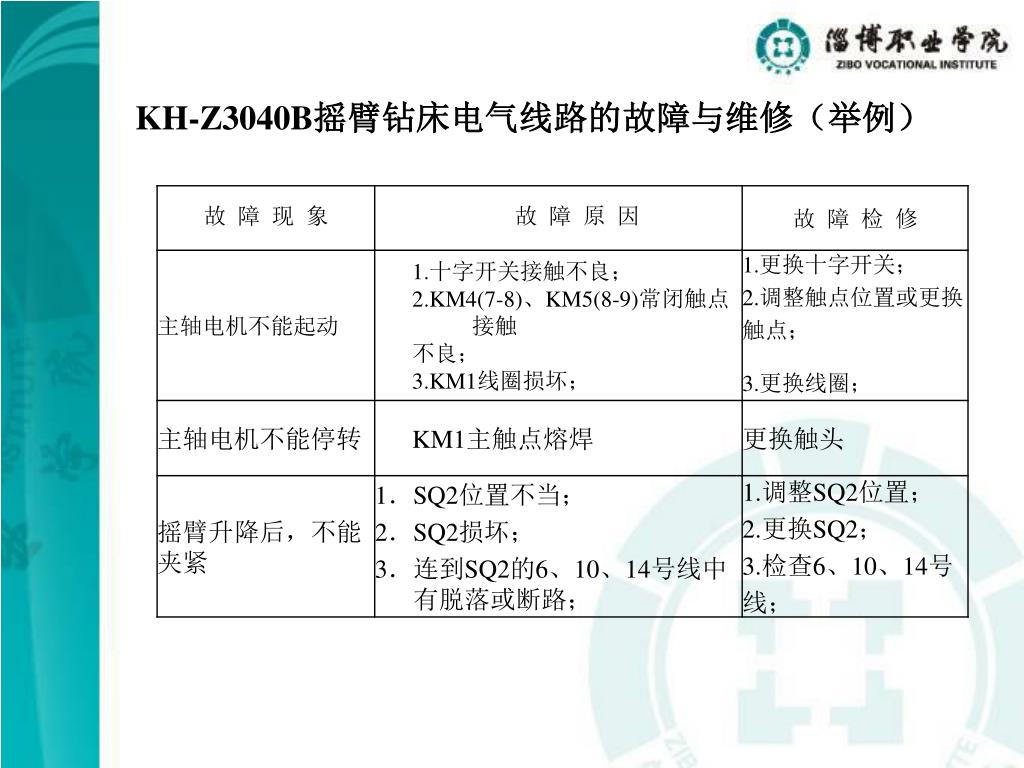

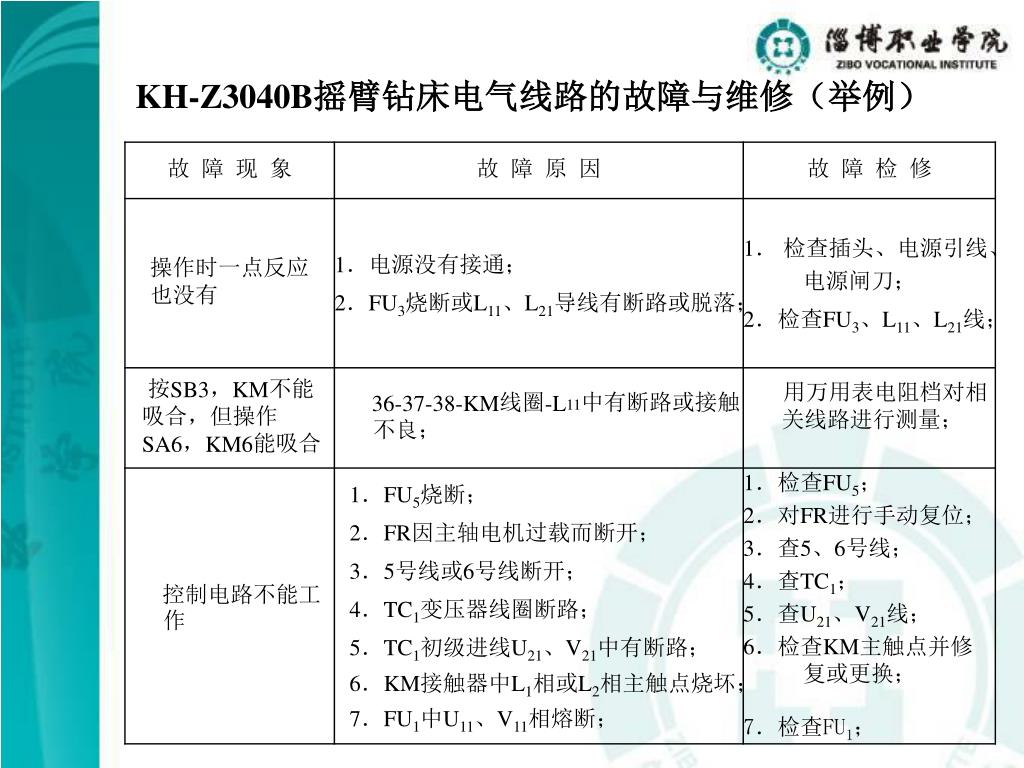

  10. KH-Z3040B摇臂钻床电气线路的故障与维修（举例）KH-Z3040B摇臂钻床电气线路的故障与维修（举例）

  11. KH-Z3040B摇臂钻床电气线路的故障与维修（举例）KH-Z3040B摇臂钻床电气线路的故障与维修（举例）

  12. KH-Z3040B摇臂钻床电气线路的故障与维修（举例）KH-Z3040B摇臂钻床电气线路的故障与维修（举例）

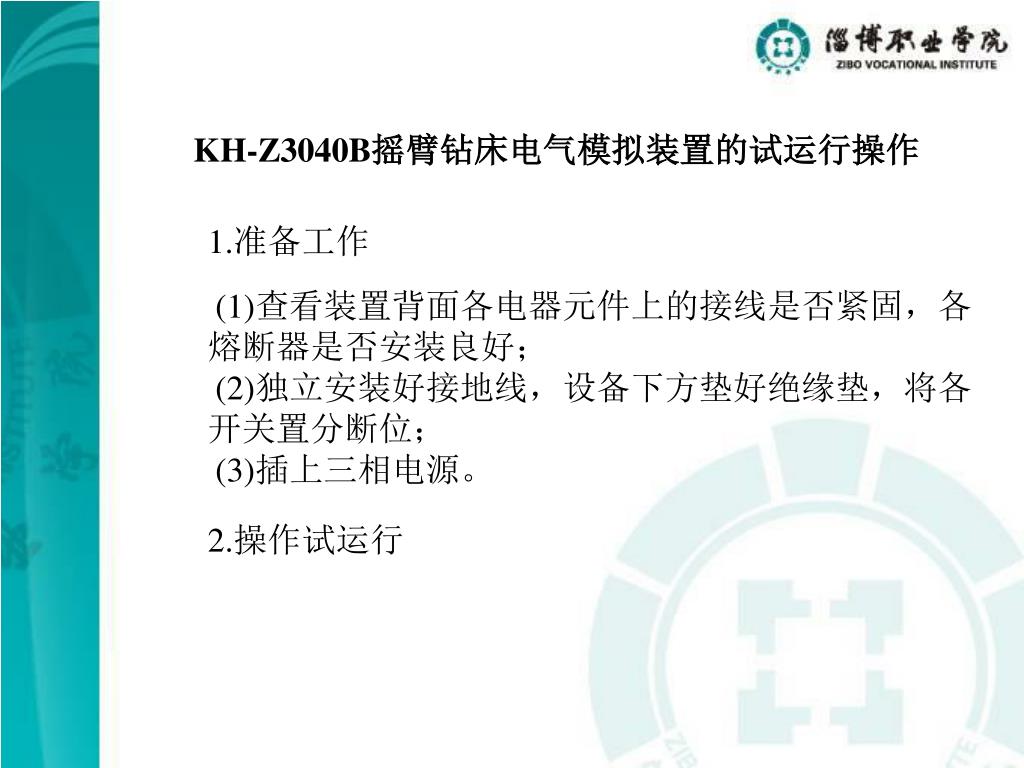

  13. KH-Z3040B摇臂钻床电气模拟装置的试运行操作 1.准备工作 (1)查看装置背面各电器元件上的接线是否紧固，各熔断器是否安装良好； (2)独立安装好接地线，设备下方垫好绝缘垫，将各开关置分断位； (3)插上三相电源。 2.操作试运行

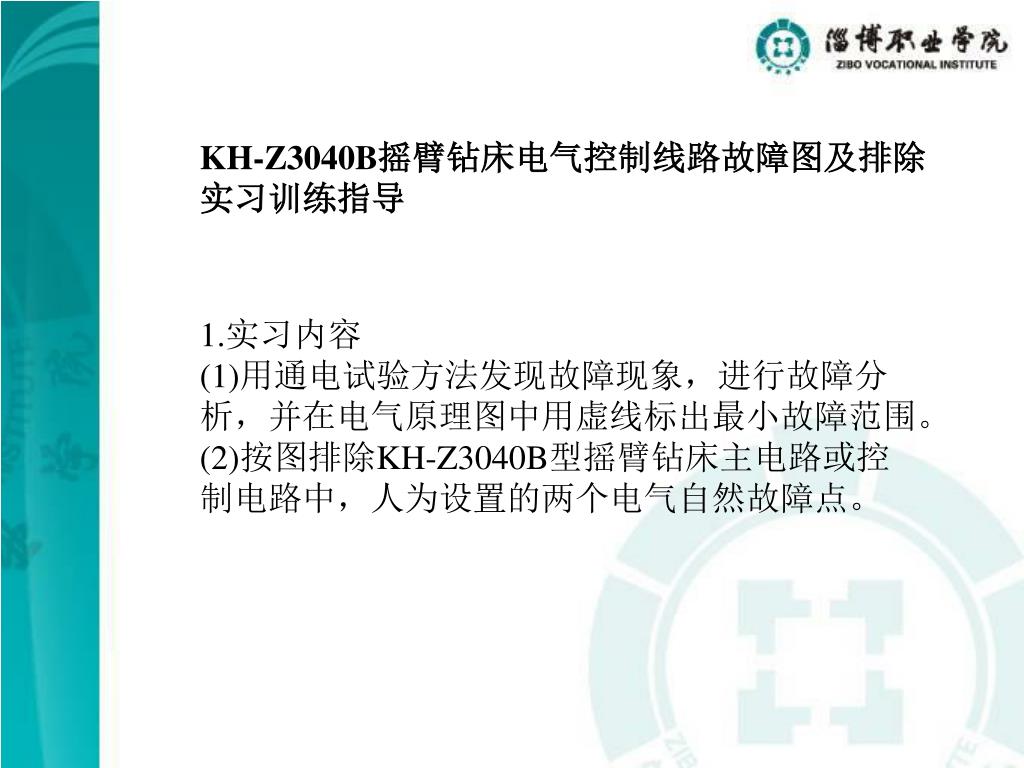

  14. KH-Z3040B摇臂钻床电气控制线路故障图及排除实习训练指导KH-Z3040B摇臂钻床电气控制线路故障图及排除实习训练指导 1.实习内容 (1)用通电试验方法发现故障现象，进行故障分析，并在电气原理图中用虚线标出最小故障范围。 (2)按图排除KH-Z3040B型摇臂钻床主电路或控制电路中，人为设置的两个电气自然故障点。

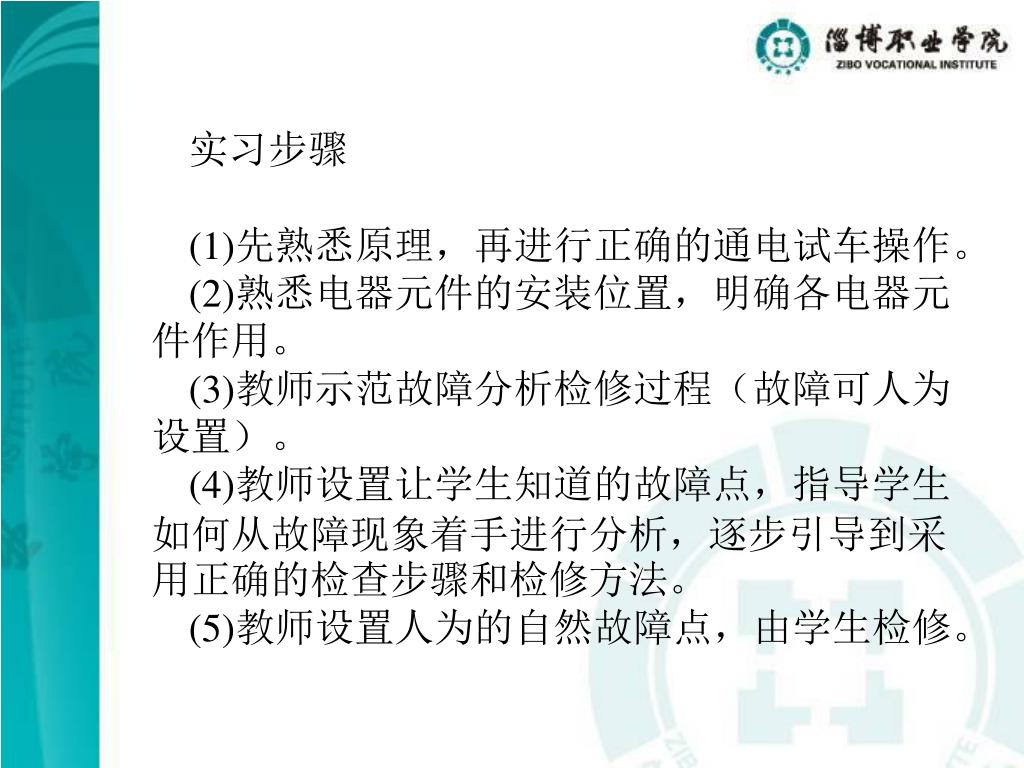

  15. 实习步骤 (1)先熟悉原理，再进行正确的通电试车操作。 (2)熟悉电器元件的安装位置，明确各电器元件作用。 (3)教师示范故障分析检修过程（故障可人为设置）。 (4)教师设置让学生知道的故障点，指导学生如何从故障现象着手进行分析，逐步引导到采用正确的检查步骤和检修方法。 (5)教师设置人为的自然故障点，由学生检修。

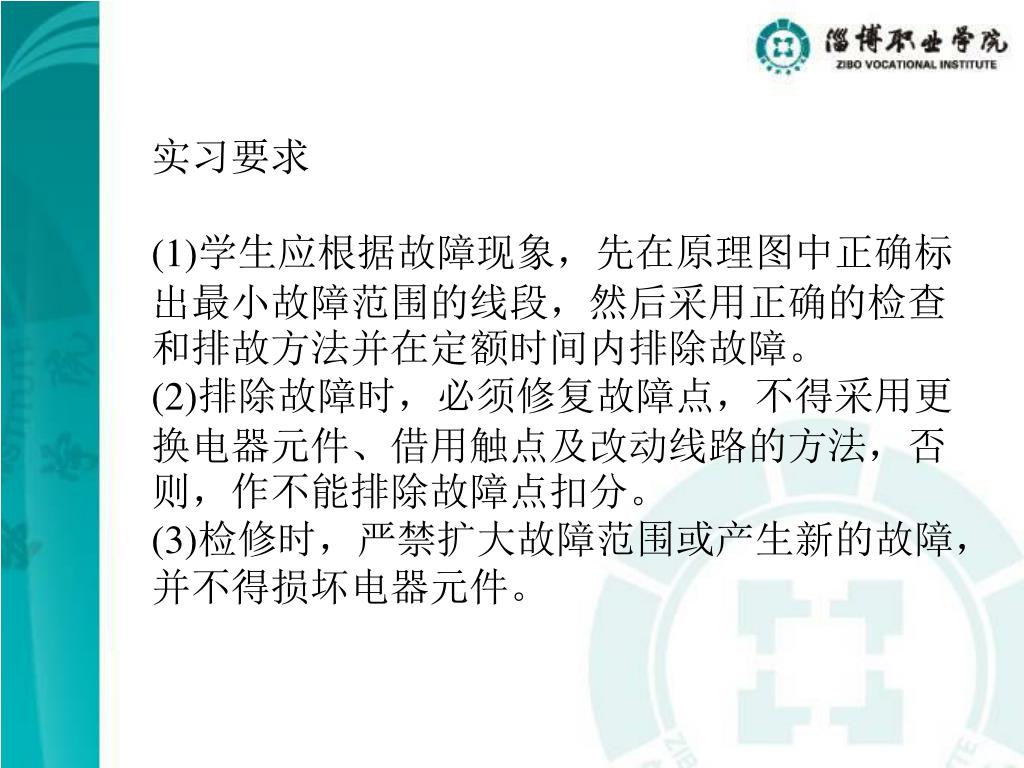

  16. 实习要求 (1)学生应根据故障现象，先在原理图中正确标出最小故障范围的线段，然后采用正确的检查和排故方法并在定额时间内排除故障。 (2)排除故障时，必须修复故障点，不得采用更换电器元件、借用触点及改动线路的方法，否则，作不能排除故障点扣分。 (3)检修时，严禁扩大故障范围或产生新的故障，并不得损坏电器元件。

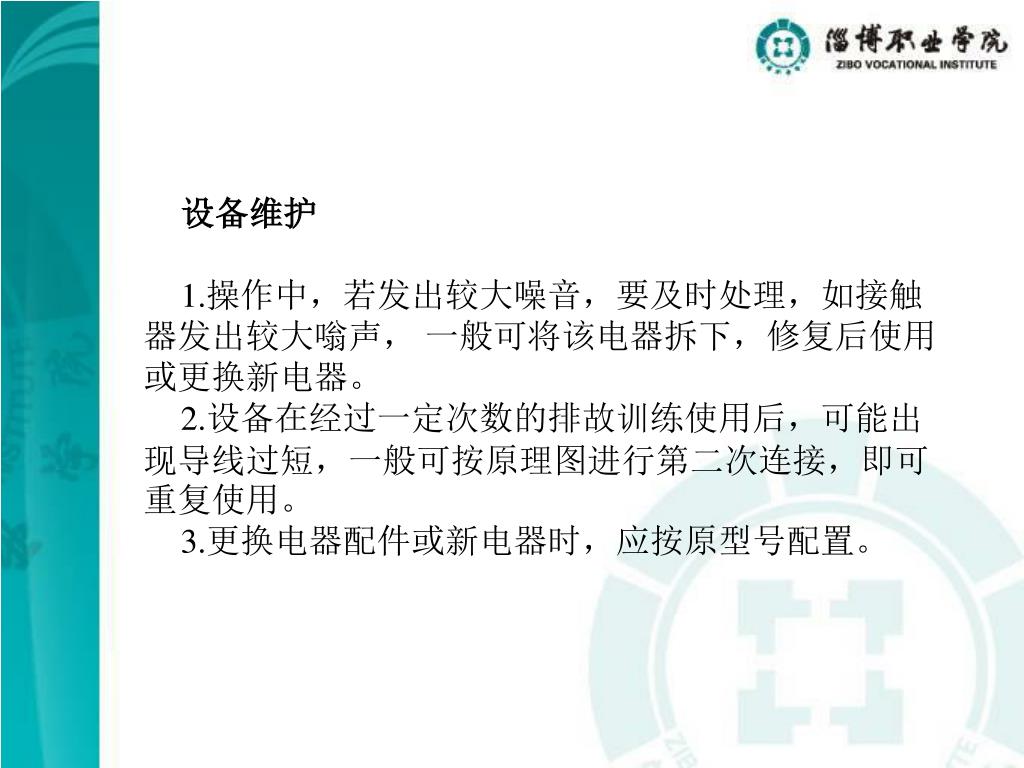

  17. 设备维护 1.操作中，若发出较大噪音，要及时处理，如接触器发出较大嗡声， 一般可将该电器拆下，修复后使用或更换新电器。 2.设备在经过一定次数的排故训练使用后，可能出现导线过短，一般可按原理图进行第二次连接，即可重复使用。 3.更换电器配件或新电器时，应按原型号配置。
