ЗАО «Липецкое станкостроительное предприятие». Плоскошлифовальные станки. Плоскошлифовальные станки. с прямоугольным столом и горизонтальным шпинделем серия 3Л722 , модель 3Д725 и модель ЛШ321. с крестовым прямоугольным столом и горизонтальным шпинделем серия ЛШ630.
E N D
ЗАО «Липецкое станкостроительное предприятие» Плоскошлифовальные станки

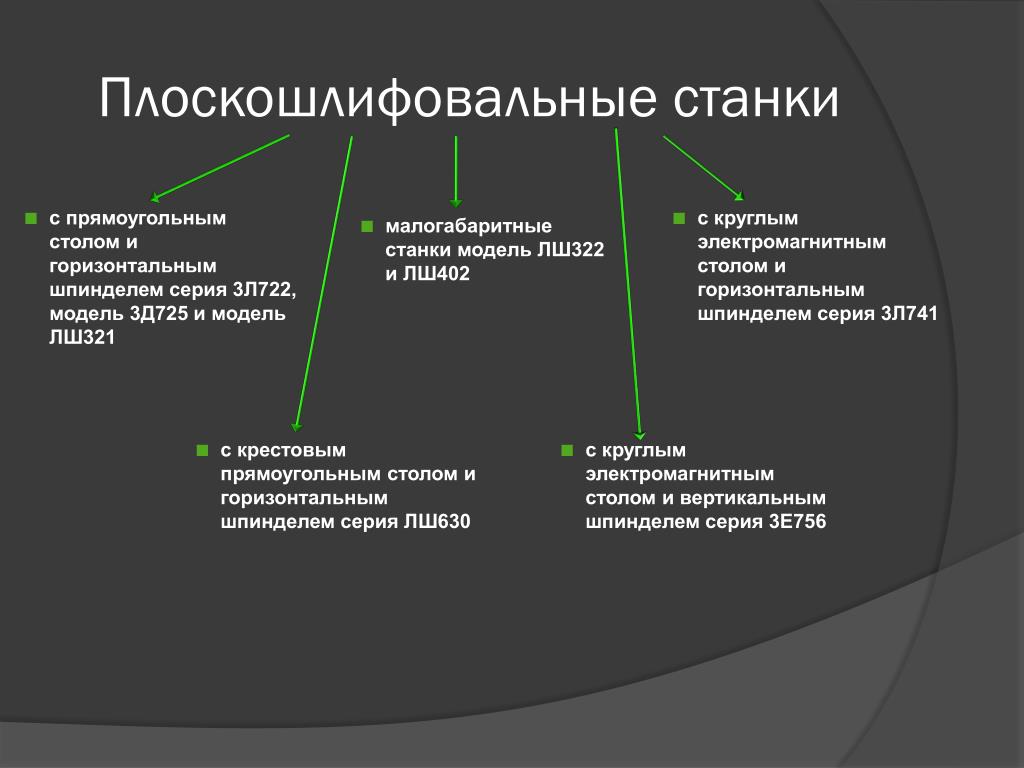

Плоскошлифовальные станки • с прямоугольным столом и горизонтальным шпинделем серия 3Л722, модель 3Д725 и модель ЛШ321 • с крестовым прямоугольным столом и горизонтальным шпинделем серия ЛШ630 • малогабаритные станки модель ЛШ322 и ЛШ402 • с круглым электромагнитным столом и горизонтальным шпинделем серия 3Л741 • с круглым электромагнитным столом и вертикальным шпинделем серия 3Е756
серия3Л722 • Станки предназначены для шлифования периферией и торцом круга плоских и фасонных поверхностей заготовок из материалов, применяемых в машиностроении. • Функциональные особенности • Все элементы станка рассчитаны на эксплуатацию в длительном режиме при максимальной скорости. • Высокая точность и чистота обработки плоских поверхностей достигается высокой жесткостью и виброустойчивостью станков. • Шпиндель на высокоточных подшипниках качения. • Передачи винт-гайка качения на вертикальном и поперечном перемещениях. • Комплектующие изделия электрооборудования ведущих мировых производителей OMRON, TOSHIBA, MOELLER и др. • Базовые детали из чугуна. • Направляющие стола перемещения стойки с покрытием Ф-4КО (фторопласт-4), что обеспечивает высокую износоустойчивость и плавное перемещение стола при малых скоростях. • Станки выпускаются в нескольких исполнениях: с УЦИ и с возможностью выхода на заданный размер. • Высокая допустимая нагрузка стола дает возможность обрабатывать тяжелые детали. • Автоматическая система смазки. • Полностью автоматизированная работа по всем координатам увеличивает производительность.
модель3Д725 • Станок предназначен для шлифования плоских поверхностей различных деталей периферией шлифовального круга в условиях индивидуального, мелкосерийного и серийного производства. • Функциональные особенности • Размеры стола (630х2000 мм) позволяют вести обработку габаритных деталей.
модель ЛШ321 • Станок предназначен для обработки плоскости плит пресс-форм и штампов периферией шлифовального круга. • Функциональные особенности • За счет оригинальной конструкции шпинделя на подшипниках качения и замкнутых направляющих стойки достигается высокая точность обработки • Уникальность конструкции станка позволяет обрабатывать детали шириной до 800мм • Направляющие стола с покрытием Ф-4КО (фторопласт), что обеспечивает высокую износоустойчивость и плавное перемещение стола при малых скоростях.
серия ЛШ630 • Станки предназначены для шлифования периферией и торцом круга плоских поверхностей заготовок из материалов, применяемых в машиностроении. • Функциональные особенности • Класс точности – В. • Кинематическая схема станка обеспечивает продольное и поперечное перемещение стола, автоматическую вертикальную и поперечную подачи, автоматический реверс суппорта. • Жесткая конструкция станины. • Конструкция сборочных единиц станка, в т.ч. шпиндельного узла, позволяет выбирать различные режимы шлифования с сочетанием различных подач и скоростей стола, обеспечивая шлифование деталей с заданной точностью и шероховатостью.
модель ЛШ322 модель ЛШ402 • Станки предназначены для шлифования периферией круга плоских поверхностей малогабаритных заготовок и деталей. • Функциональные особенности • Экономически выгоден в условиях единичного производства, ремонтных службах, в индивидуальной трудовой деятельности. • Оригинальная компоновка и конструкция станка обеспечивают его повышенную жесткость и высокую точность шлифования. • Малогабаритность. • Безопасность в работе. • Ручной и полуавтоматический цикл. • Обеспечение высокой точности шлифования за счет конструкции роликовых направляющих и применения чугунной станины.
модель3Е756 • Станок предназначен для высокопроизводительного шлифования различных плоских деталей шлифовальными сегментами. • Функциональные особенности • Область применения станка – различные отрасли промышленности. • Жесткость шпинделя позволяет вести обработку со снятием больших припусков. • Комплектующие изделия электрооборудования ведущих отечественных и зарубежных производителей. • Станок может оснащаться как обычной плитой, так и мелкополюсной электромагнитной плитой собственного производства.
серия3Л741 • Станки предназначены для высокоточной шлифовки периферией круга деталей из ферромагнитных материалов, к которым предъявляются высокие требования в отношении чистоты и точности поверхности и особенно параллельности обрабатываемых на станке поверхностей. • Функциональные особенности • Возможность шлифовать плоские, выпуклые и вогнутые конусные поверхности. • Конструкция станка позволяет шлифовать плоские, выпуклые и вогнутые конусные поверхности. • Станок оснащен системой поддержания постоянной окружной скорости изделия в зоне шлифования и постоянной подачи на оборот стола, что обеспечивает высокую точность регулирования и удобство управления, одинаковое качество обработки по всей поверхности стола, а также повышает производительность станка. • Направляющие качения способствуют увеличению срока службы станка и обеспечивают высокую точность обработки деталей. • Шпиндель на высокоточных подшипниках качения. • Передачи винт-гайка качения на вертикальном и поперечном перемещениях. • Комплектующие изделия электрооборудования ведущих мировых производителей OMRON,TOSHIBA, MOELLER и др. • Направляющие стола перемещения стойки с покрытием Ф-4КО (фторопласт-4), что обеспечивает высокую износоустойчивость и плавное перемещение стола при малых скоростях.
Точность обработки заготовки станками разных моделей
ЗАО «ЛCCП» www.lipstanok.ru Спасибо за внимание!
