מנגנוני בלאי של מקדחי יהלום דנטליים

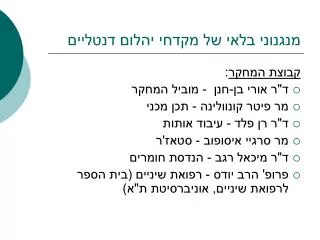

1. מנגנוני בלאי של מקדחי יהלום דנטליים קבוצת המחקר: • ד"ר אורי בן-חנן - מוביל המחקר • מר פיטר קונוולינה - תכן מכני • ד"ר רן פלד - עיבוד אותות • מר סרגיי איסופוב - סטאז'ר • ד"ר מיכאל רגב - הנדסת חומרים • פרופ' הרב יודס - רפואת שיניים (בית הספר לרפואת שיניים, אוניברסיטת ת"א)

2. מנגנוני בלאי של מקדחי יהלום דנטליים דוגמא של מקדח יהלום דנטלי קיימים מקדחים שונים, בגיאומטריות שונות ובדרגות עדינות שונות

3. מנגנוני בלאי של מקדחי יהלום דנטליים אבני דרך בהסטוריה של מקדחים דנטליים: • לפני 1890 – שימוש בכלי SiC • 1897 – Willman & Schroeder מאוניברסיטת ברלין מפתחים את מקדח היהלום הראשון (החדרת יהלומים לנחושת/ברזל) • 1899 – מקדח היהלום מופיע כפריט קטלוגי • 1932 – המקדח המודרני (יהלומים על פלב"ם) מיוצר לראשונה בגרמניה ע"י W.H.Drendel

4. מנגנוני בלאי של מקדחי יהלום דנטליים • 1939 – מקדחי היהלום כבר נפוצים באירופה ומוכנסים לשימוש בארה"ב • סוף שנות ה-50 – כניסתן של מקדחות מהירות לשימוש הופכת את מקדח היהלום לכלי סטנדרטי מסקנה: מקדח היהלום לא עבר שינוי מהותי במשך למעלה מיובל שנים!!!

5. מנגנוני בלאי של מקדחי יהלום דנטליים תהליך היצור: • איכול קל להסרת פסיבציה וציפוי ראשוני בניקל )בד"כ בתמיסה חומצית של ניקל כלוריד) • ציפוי עיקרי – מכיל ניקל וחלקיקי יהלום (ההעדפה היא ליהלום טבעי ולא מלאכותי) • ציפוי סופי – שכבת ניקל עד להשגת העובי הרצוי (מצב אידיאלי – כאשר כמחצית מן היהלום חשופה)

6. מנגנוני בלאי של מקדחי יהלום דנטליים מנגנוני בלאי מדווחים בספרות: • שחיקת היהלומים • עקירת יהלומים • הסתמות • נזק לקשרן (binder) ריבוי המנגנונים המוצעים הביא אותנו להחלטה לאפיין את הבלאי באופן עצמאי כבסיס להמשך

7. מנגנוני בלאי של מקדחי יהלום דנטליים תוצאות: השוואה בין מצבו של מקדח חדש ושחוק (מ. אופטי)

8. מנגנוני בלאי של מקדחי יהלום דנטליים השוואה בין מצבו של מקדח חדש ושחוק (מ. אופטי)

9. מנגנוני בלאי של מקדחי יהלום דנטליים השוואה בין מצבו של מקדח חדש ושחוק (SEM)

10. מנגנוני בלאי של מקדחי יהלום דנטליים השוואה בין מצבו של מקדח חדש ושחוק (SEM)

11. מנגנוני בלאי של מקדחי יהלום דנטליים השוואה בין מצבו של מקדח חדש ושחוק (SEM)

12. מנגנוני בלאי של מקדחי יהלום דנטליים השוואה בין מצבו של מקדח חדש ושחוק (SEM)

13. מנגנוני בלאי של מקדחי יהלום דנטליים מסקנות: • מנגנון הבלאי העיקרי הוא שחיקה של היהלומים • יתכן שלהסתמותו של המקדח תרומה משנית • אין עדויות למנגנוני עקירת יהלומים או נזק לשכבת הקשרן

14. מנגנוני בלאי של מקדחי יהלום דנטליים שלבי העבודה הנוכחיים: • ניסויי קידוח ב-Glass Ceramic בפרמטרים קבועים של קידמה, עומק, זמן, ספיקה, לחץ, קירור... • מדידת הכוחות המתפתחים במהלך הקידוח • ניטור מצב המקדח לאחר סדרות קידוחים שונות • פיתוח קריטריון כמותי לדרגת השחיקה של המקדח

15. מנגנוני בלאי של מקדחי יהלום דנטליים

16. מנגנוני בלאי של מקדחי יהלום דנטליים השלבים הבאים: • אפיון ומדידה של החתימה הקולית • מדידת רעידות של הבסיס/העובד • מציאת קשרים בין הפרמטרים הנמדדים למצבו של המקדח . . .
