耳片销钉连接

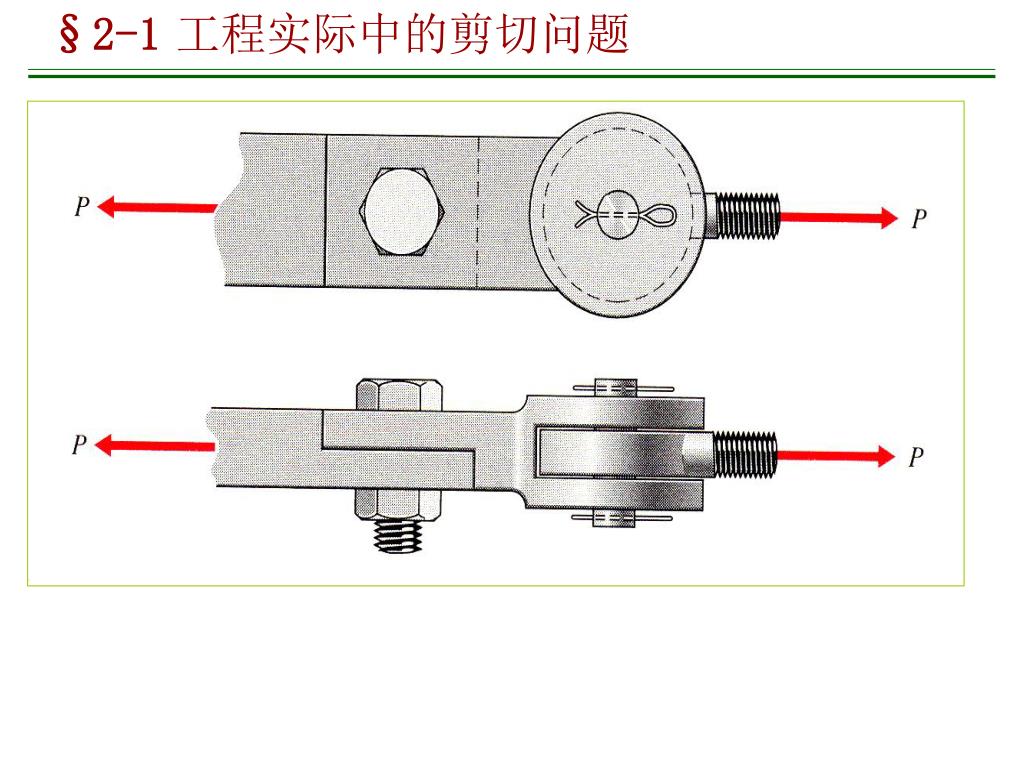

螺栓. 销钉. 耳片. 耳片销钉连接. 工程中的连接件，销子、平键和螺栓等都发生剪切变形。. 工程中的连接件，销子、平键和螺栓等都发生剪切变形。. 简化模型. 螺栓 (bolt). 铆钉 (rivet). 铆钉 (rivet). F. F. F. F. F. F. 工程实例. （ 1 ） 螺栓连接. （ 2 ） 铆钉连接. 齿轮 (gear). F. m. 键 (key). d. 轴 (shaft). B. A. d 1. d 1. d. F. （ 3 ） 键联接. （ 4 ） 销轴联接. （合力）. n. n.

astra
Download Presentation

耳片销钉连接

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 螺栓 销钉 耳片

  2. 耳片销钉连接

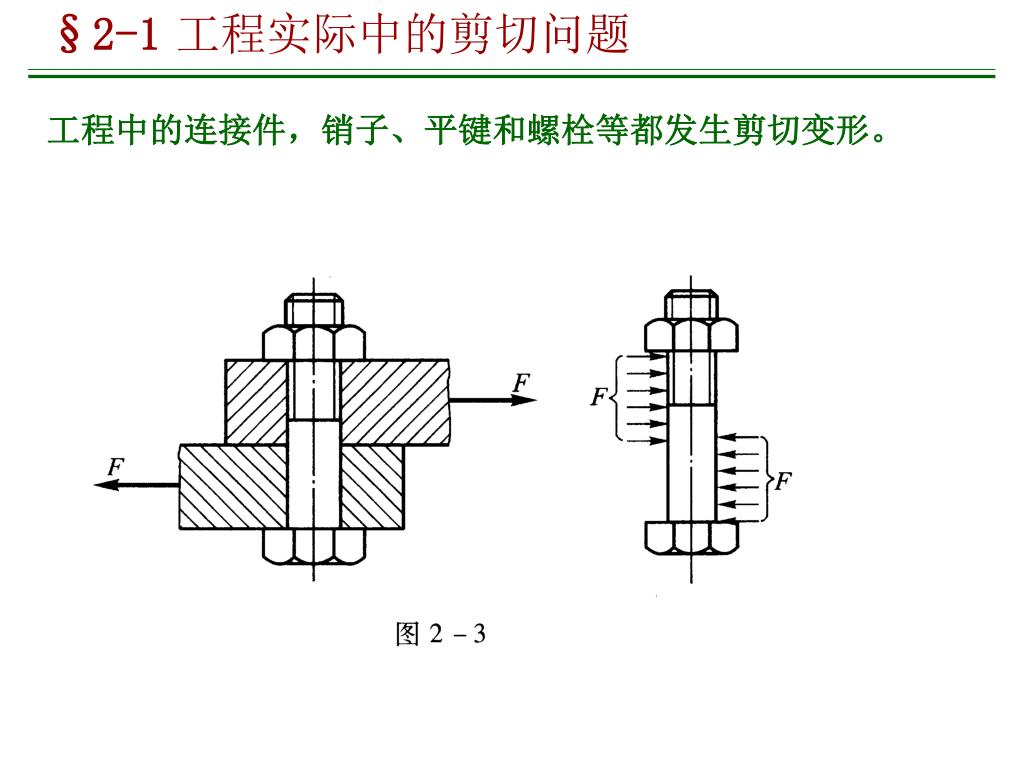

  3. 工程中的连接件，销子、平键和螺栓等都发生剪切变形。工程中的连接件，销子、平键和螺栓等都发生剪切变形。

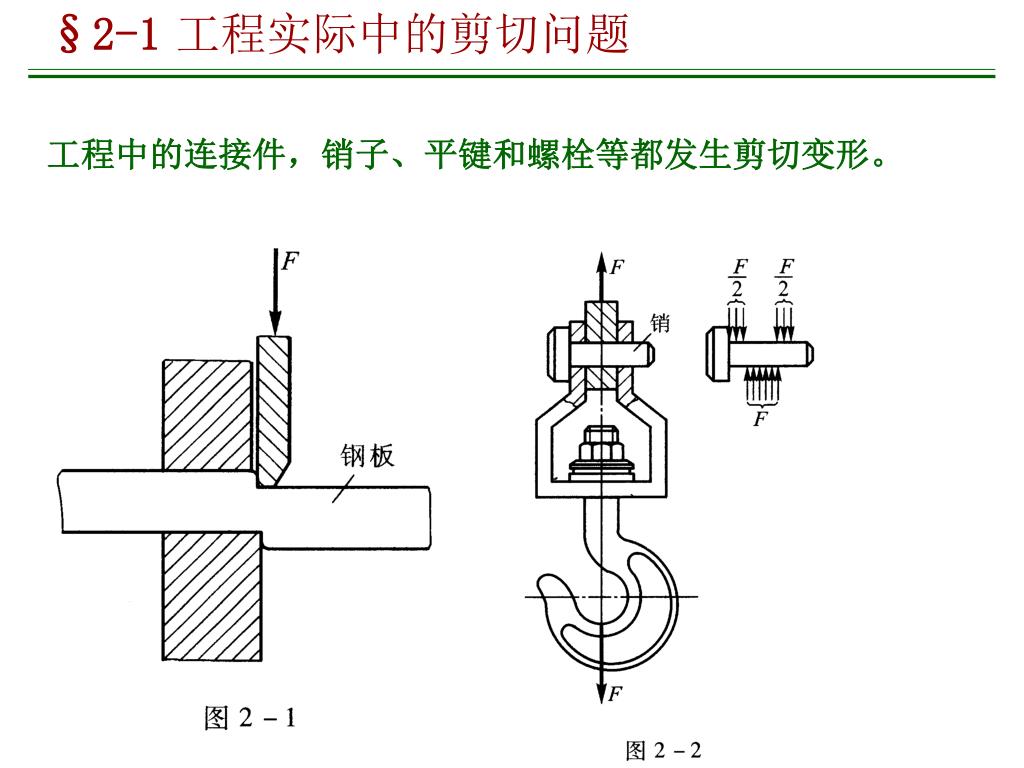

  4. 工程中的连接件，销子、平键和螺栓等都发生剪切变形。工程中的连接件，销子、平键和螺栓等都发生剪切变形。

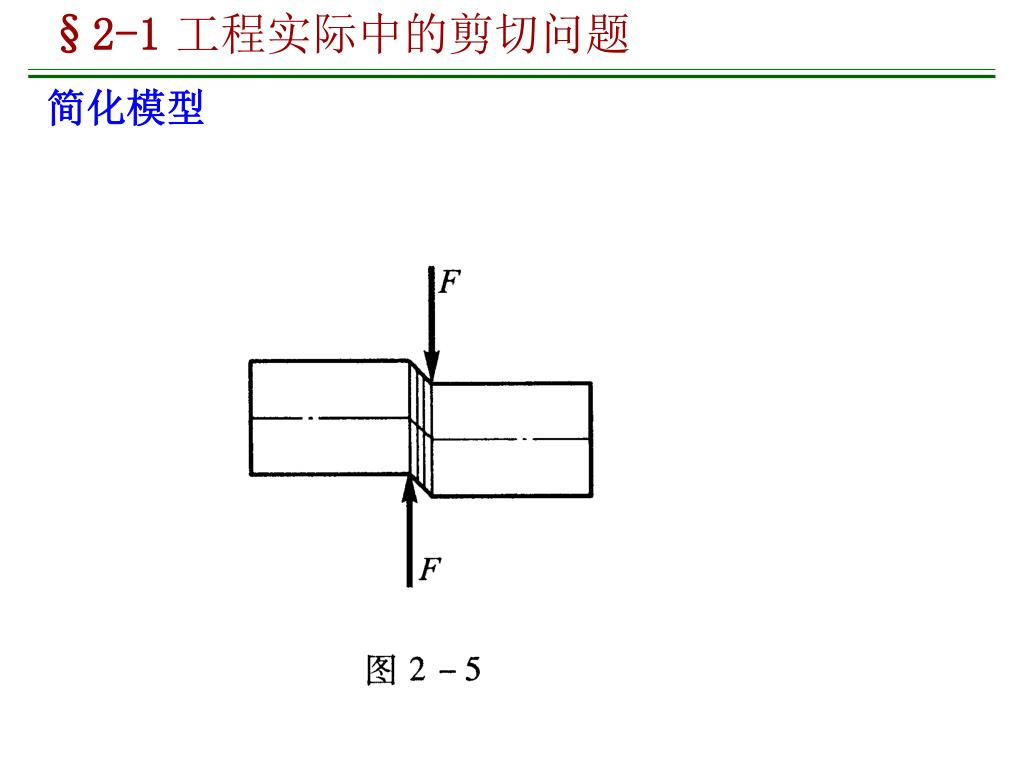

  5. 简化模型

  6. 螺栓(bolt) 铆钉(rivet) 铆钉(rivet) F F F F F F 工程实例 （1） 螺栓连接 （2） 铆钉连接

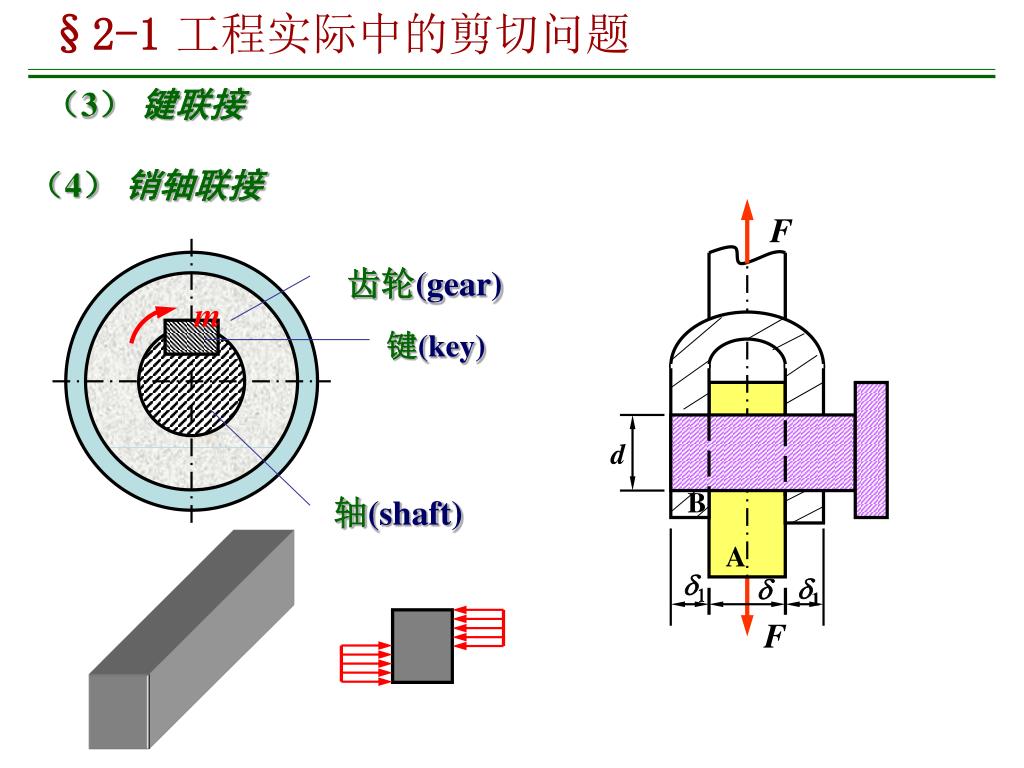

  7. 齿轮(gear) F m 键(key) d 轴(shaft) B A d1 d1 d F （3） 键联接 （4） 销轴联接

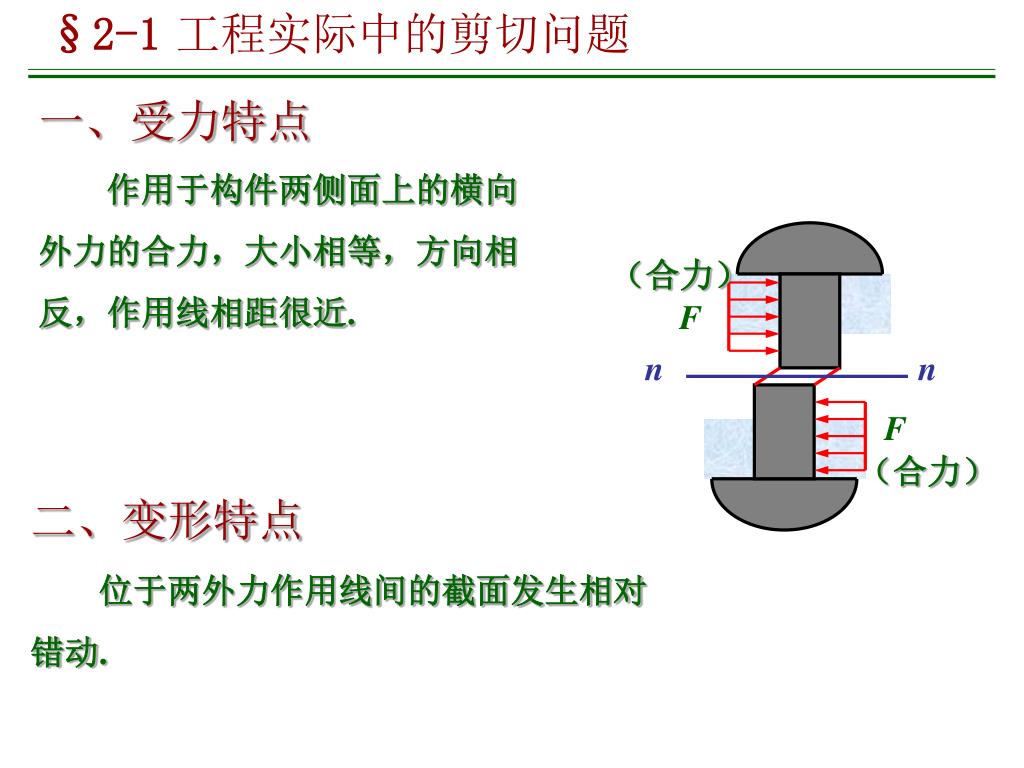

  8. （合力） n n F （合力） F 一、受力特点 作用于构件两侧面上的横向外力的合力，大小相等，方向相反，作用线相距很近. 二、变形特点 位于两外力作用线间的截面发生相对错动.

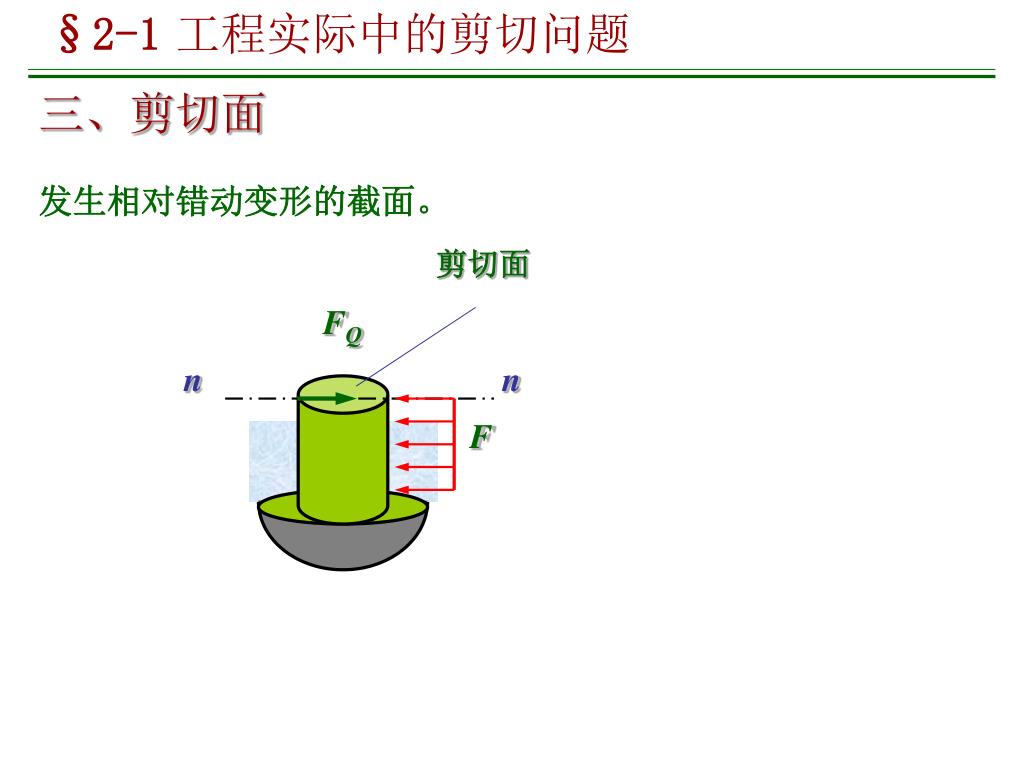

  9. 剪切面 FQ n n F 三、剪切面 发生相对错动变形的截面。

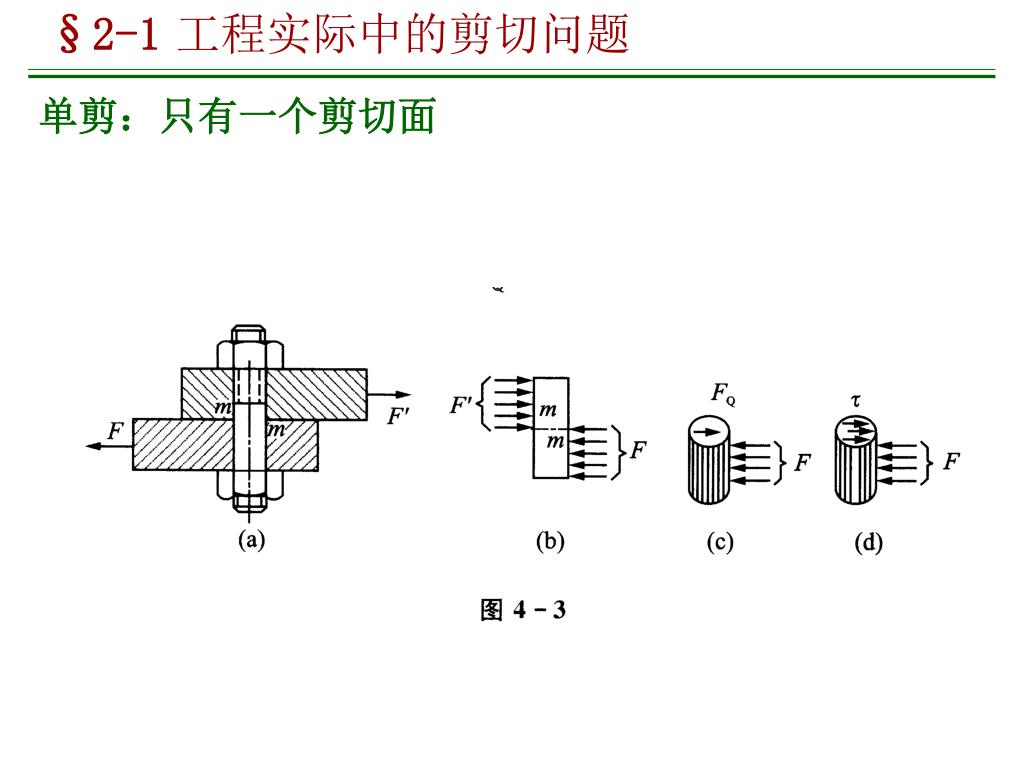

  10. 单剪：只有一个剪切面。

  11. 单剪：只有一个剪切面

  12. 单剪：只有一个剪切面

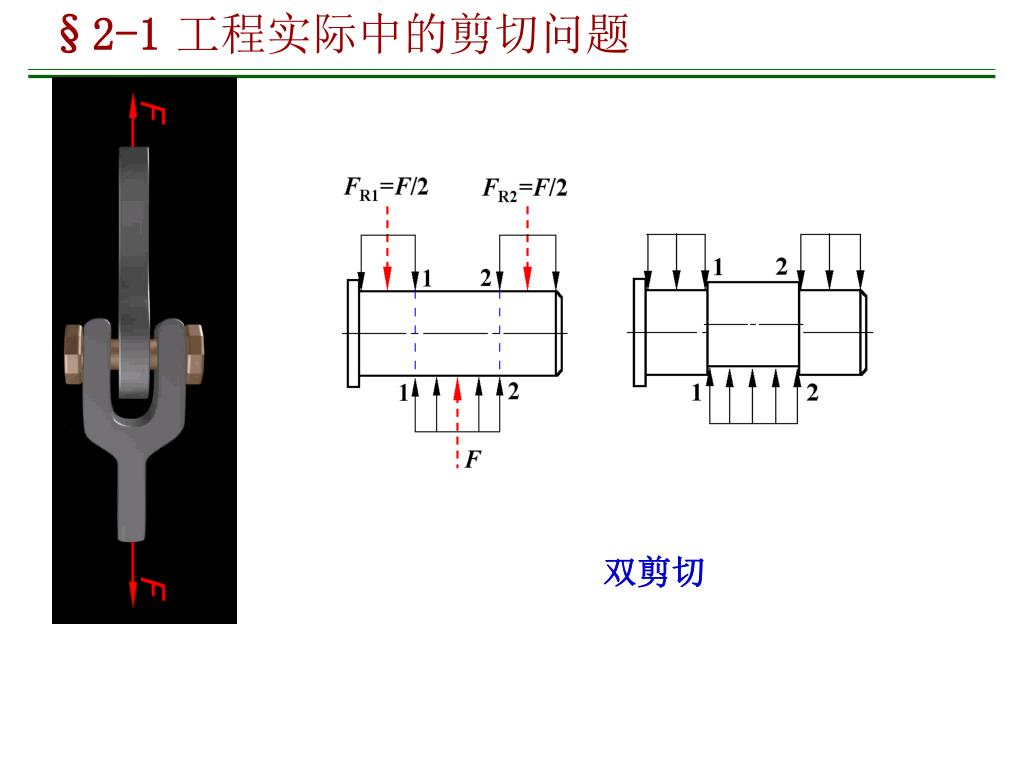

  13. 双剪：有两个剪切面。

  14. 剪切面 双剪切

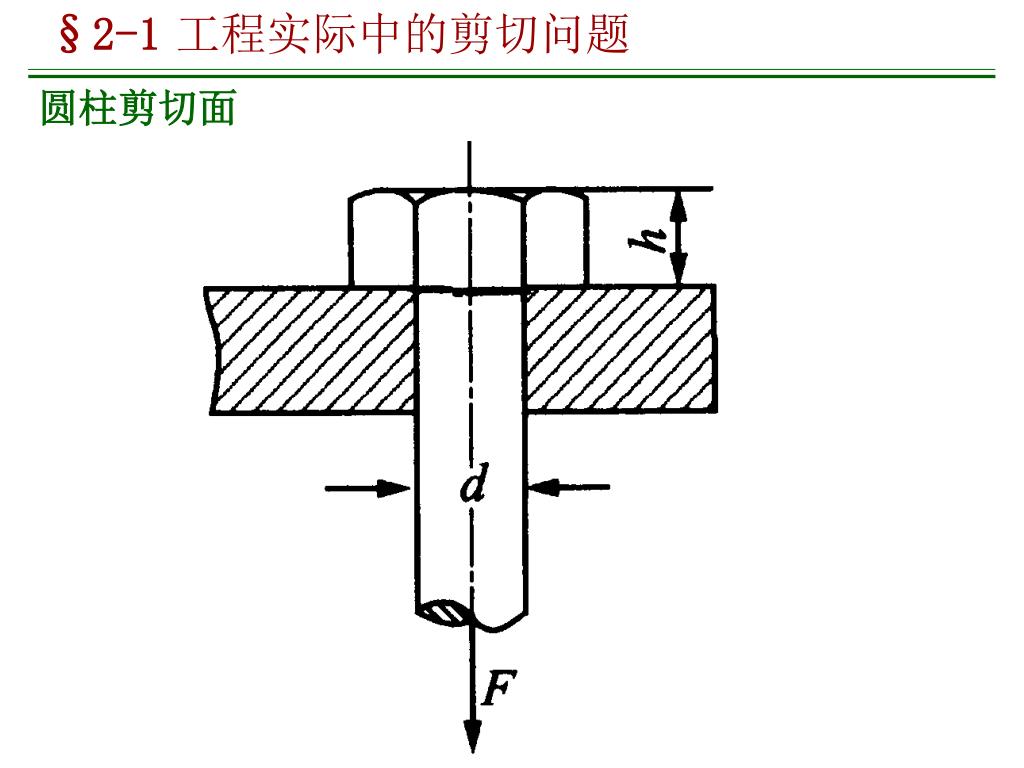

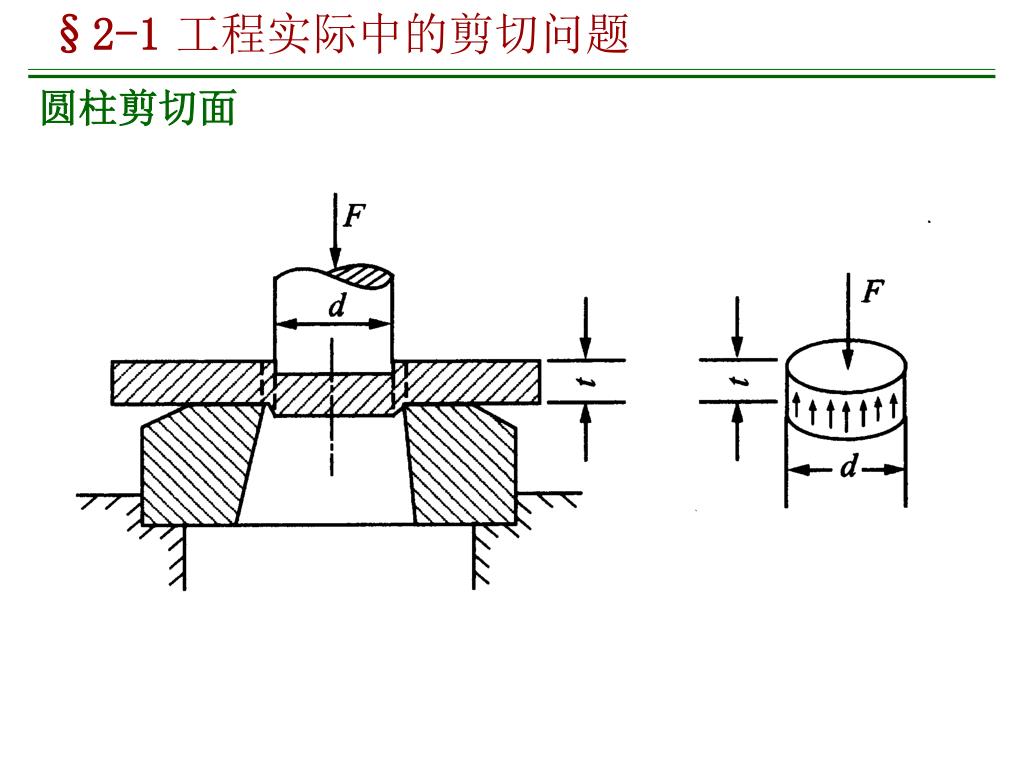

  15. 圆柱剪切面

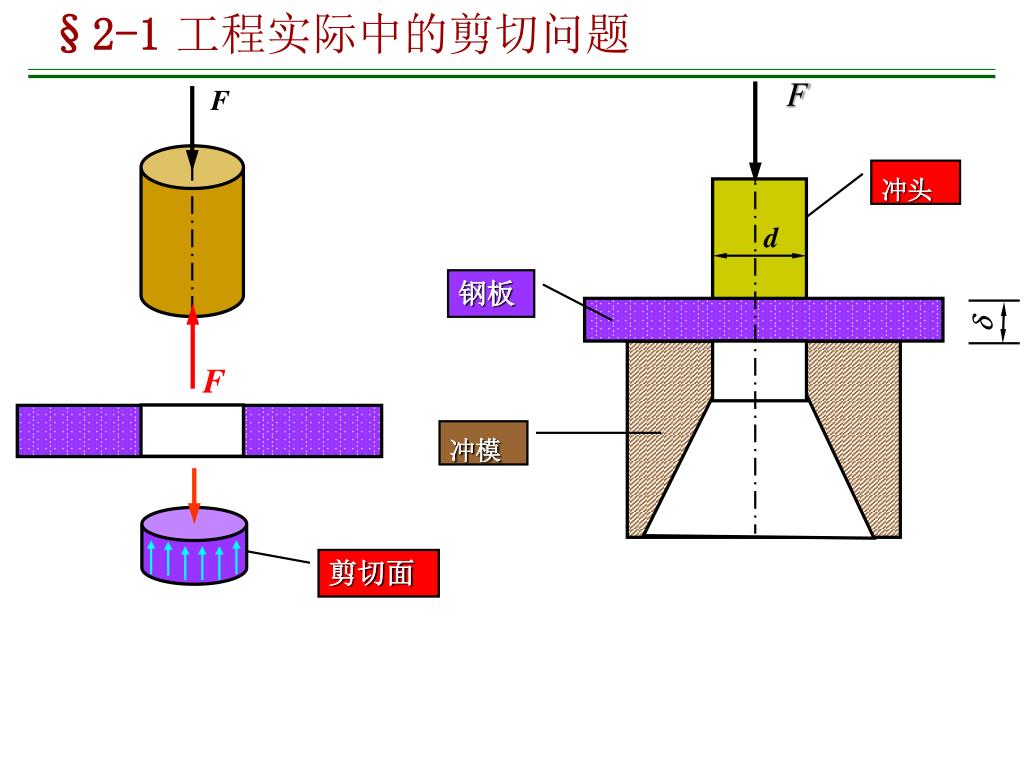

  16. F 冲头 d F 钢板  剪切面 冲模 F

  17. 圆柱剪切面

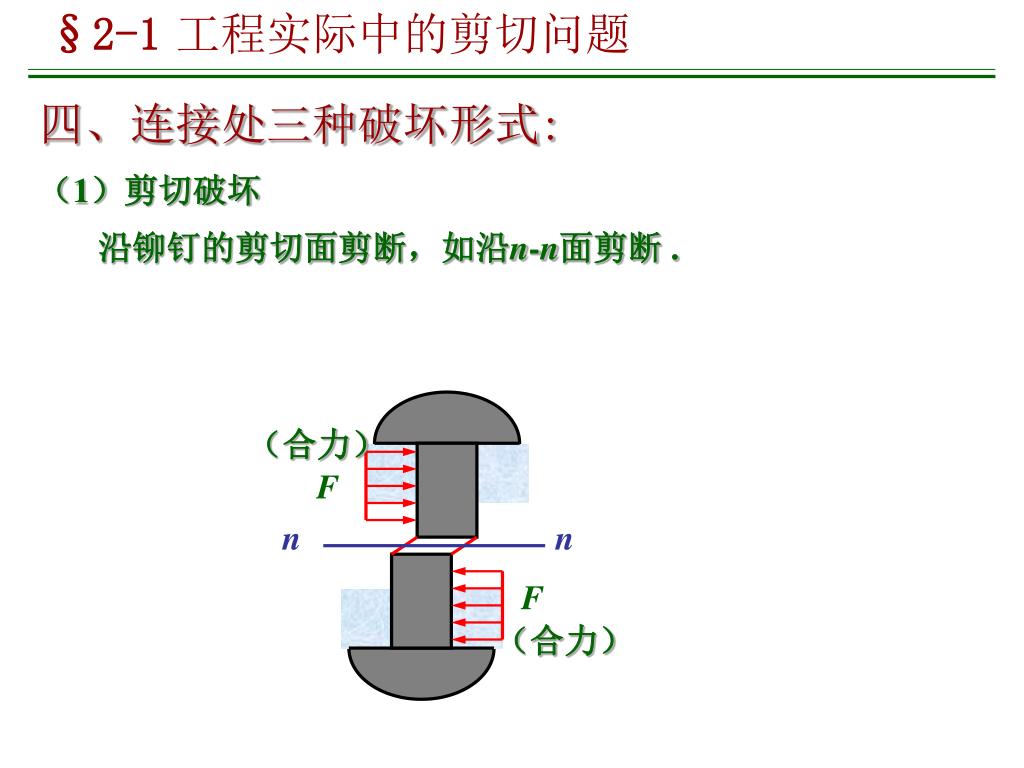

  18. （合力） n n F （合力） F 四、连接处三种破坏形式: （1）剪切破坏 沿铆钉的剪切面剪断，如沿n-n面剪断.

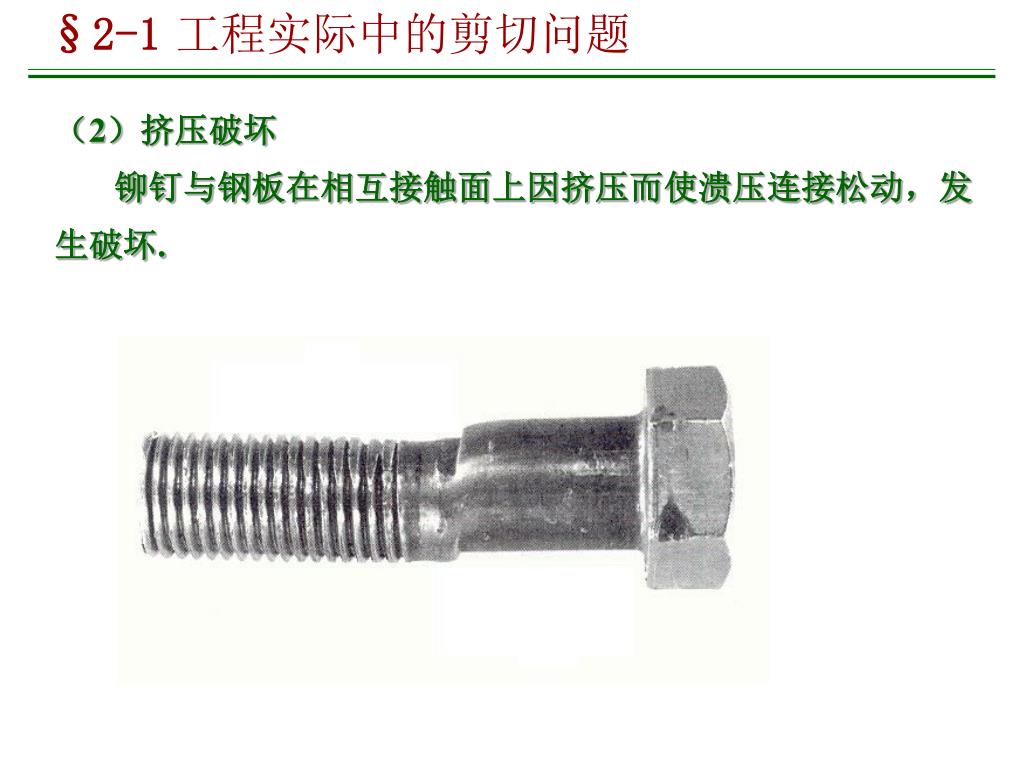

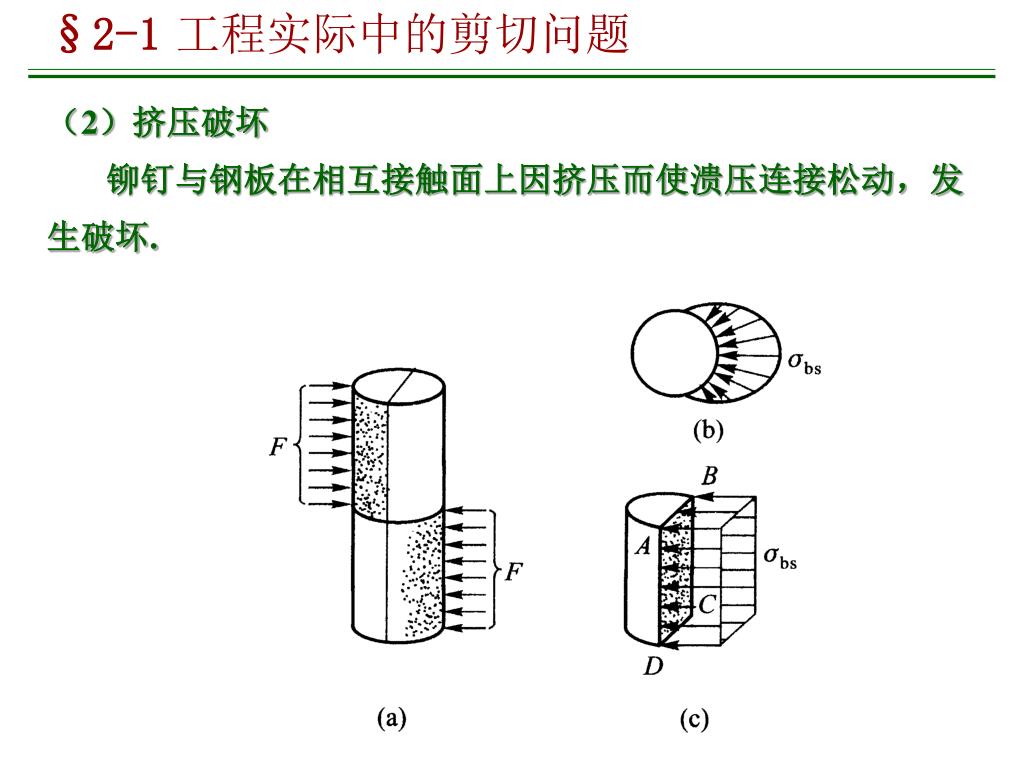

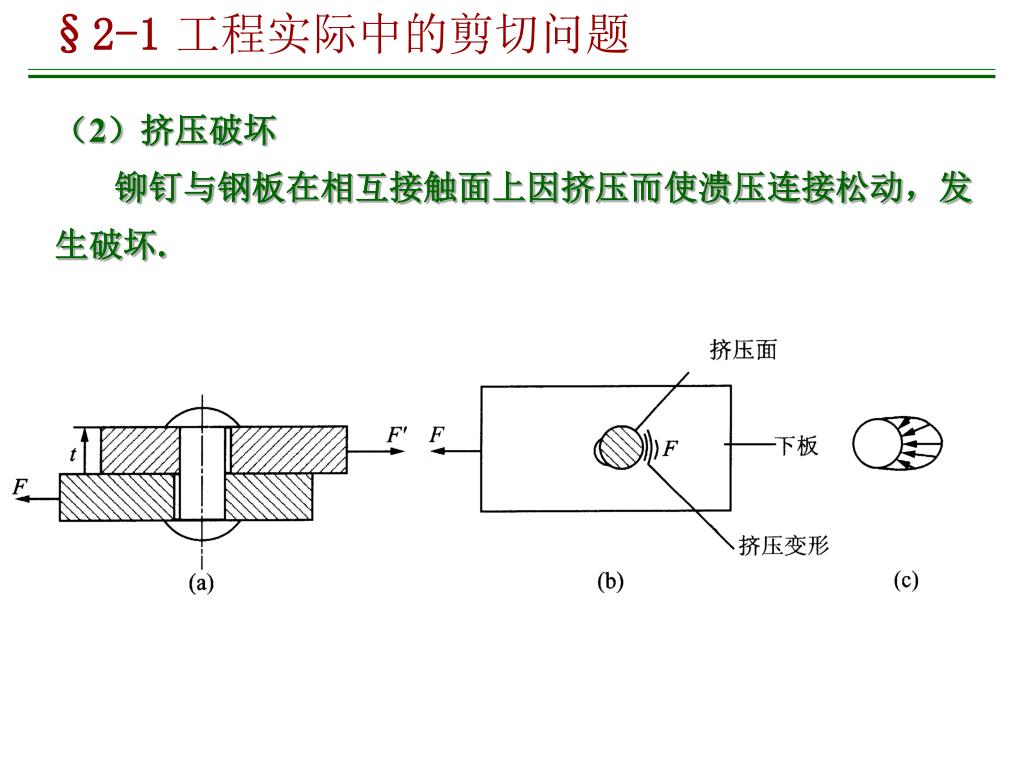

  19. （2）挤压破坏 铆钉与钢板在相互接触面上因挤压而使溃压连接松动，发生破坏.

  20. （2）挤压破坏 铆钉与钢板在相互接触面上因挤压而使溃压连接松动，发生破坏.

  21. （2）挤压破坏 铆钉与钢板在相互接触面上因挤压而使溃压连接松动，发生破坏.

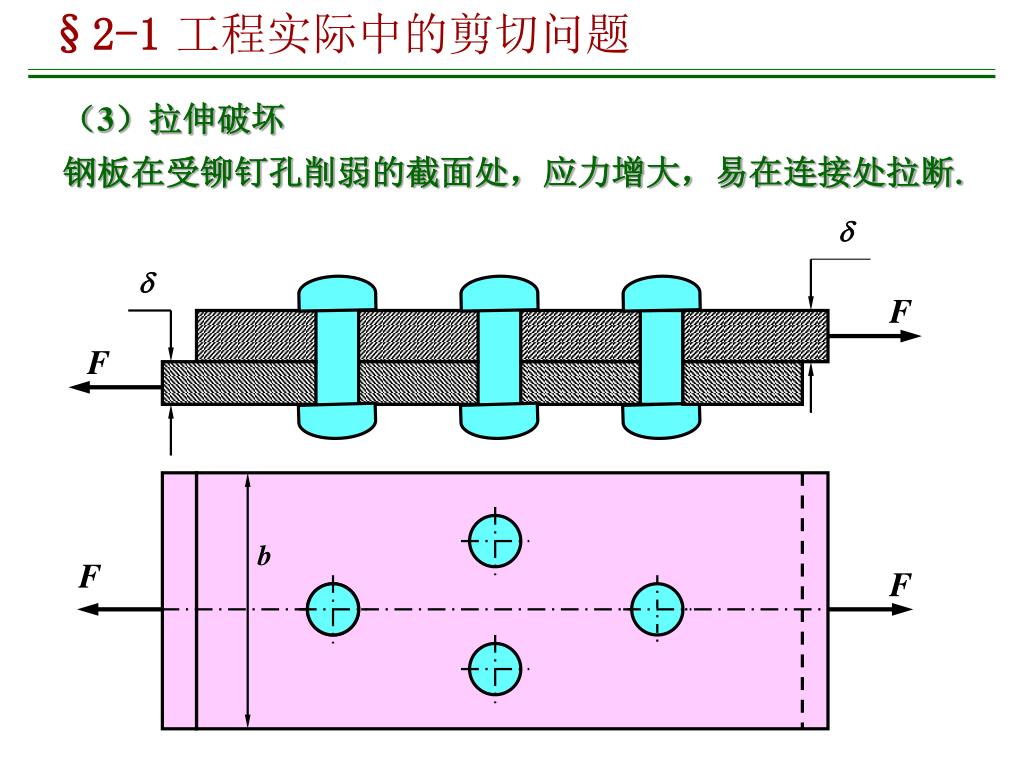

  22. d d F F b F F （3）拉伸破坏 钢板在受铆钉孔削弱的截面处，应力增大，易在连接处拉断.
