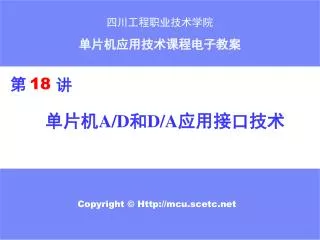

  1. 18 单片机A/D和D/A应用接口技术

  2. 本讲主要内容： 18-1. A/D转换器基本知识 18-2. D/A转换器基本知识 18-3. 光导智能小车硬件实现 18-4. ADC0832基本应用方法 18-5. 光导智能小车软件实现 SiChuan Engnieering Technical College-1959

  3. 18-1. A/D转换器基本知识 具有A/D和D/A的单片机控制系统构成 SiChuan Engnieering Technical College-1959

  4. 18-1. A/D转换器基本知识 • 逐次逼近式A/D转换原理 SiChuan Engnieering Technical College-1959

  5. 18-1. A/D转换器基本知识 • 双积分式ADC转换原理 SiChuan Engnieering Technical College-1959

  6. 18-1. A/D转换器基本知识 • A/D转换器的主要技术指标 • 分辨率 使输出数字量变化一个相邻数码所需输入模拟电压的变化量。常 用二进制的位数表示。 例如:12位ADC的分辨率就是12位，一个10V满刻度的12位ADC能分辨 输入电压变化最小是: 10V×1/212=2.4mV • 量化误差 ADC把模拟量变为数字量，用数字量近似表示模拟量，这个过程称为量化。量化误差是ADC的有限位数对模拟量进行量化而引起的误差。 SiChuan Engnieering Technical College-1959

  7. 18-1. A/D转换器基本知识 • A/D转换器的主要技术指标 • 偏移误差 指输入信号为零时，输出信号不为零的值，所以有时又称为零值误差。 • 满刻度误差 满刻度误差又称为增益误差。指满刻度输出数码所对应的实际输入电压与理想输入电压之差。 • 线性度 线性度有时又称为非线性度，指转换器实际的转换特性与理想直线的最大偏差。 SiChuan Engnieering Technical College-1959

  8. 18-1. A/D转换器基本知识 • A/D转换器的主要技术指标 • 绝对精度 在一个转换器中，任何数码所对应的实际模拟量输入与理论模拟输入之差的最大值，称为绝对精度。对于ADC而言，可以在每一个阶梯的水平中点进行测量，它包括了所有的误差。 • 转换速率 指ADC能够重复进行数据转换的速度，即每秒转换的次数。而完成一次A/D转换所需的时间（包括稳定时间），则是转换速率的倒数。 SiChuan Engnieering Technical College-1959

  9. 18-2. D/A转换器基本知识 • Ｔ型电阻网络D/A转换器的基本原理 SiChuan Engnieering Technical College-1959

  10. 18-2. D/A转换器基本知识 • D/A转换器的主要技术指标 • 分辨率 指输入数字量的最低有效位（LSB）发生变化时，所对应的输出模拟量（常为电压）的变化量。它反映了输出模拟量的最小变化值。分辨率与输入数字量的位数有确定的关系，可以表示成FS / 2n。FS表示满量程输入值，n为二进制位数。 例：对于5V的满量程，采用８位的DAC时，分辨率为5V/256＝19.5mV；当采用12位的DAC时，分辨率则为5V/4096＝1.22mV。（位数越多分辨率就越高） • 线性度（非线性误差） 线性度是实际转换特性曲线与理想直线特性之间的最大偏差。常以相对于满量程的百分数表示。如±１％是指实际输出值与理论值之差在满刻度的±１％以内。 SiChuan Engnieering Technical College-1959

  11. 18-2. D/A转换器基本知识 • D/A转换器的主要技术指标 • 绝对精度和相对精度 绝对精度（简称精度）是指在整个刻度范围内，任一输入数码所对应的模拟量实际输出值与理论值之间的最大误差。 相对精度与绝对精度表示同一含义，用最大误差相对于满刻度百分比表示。 • 建立时间 建立时间是指输入的数字量发生满刻度变化时，输出模拟信号达到满刻度值的±1/2LSB所需的时间。是描述D/A转换速率的一个动态指标。 电流输出型DAC的建立时间短。电压输出型DAC的建立时间主要决定于运算放大器的响应时间。根据建立时间的长短，可以将DAC分成超高速（＜1μS)、高速（10～1μS）、中速（100～10μS）、低速（≥100μS）等几类。 SiChuan Engnieering Technical College-1959

  12. 18-2. D/A转换器基本知识 • D/A转换器与单片机接口（单缓冲工作方式） 适用于只有一路模拟量输出，或有几路模拟量输出但并不要求同步的系统 SiChuan Engnieering Technical College-1959

  13. 18-2. D/A转换器基本知识 • D/A转换器与单片机接口（双缓冲工作方式） 适用于多路D/A转换输出，并要求同步进行的系统 SiChuan Engnieering Technical College-1959

  14. 18-3. 光导智能小车硬件实现 发车区 • 光导小车运行场地图例 SiChuan Engnieering Technical College-1959

  15. 18-3. 光导智能小车硬件实现 右边光电池 左边光电池 • 光导智能小车基本原理 • 当左边光电池输出电压大于右边光电池输出电压，表明光源处于小车左侧，小车左转。 • 当右边光电池输出电压大于左边光电池输出电压，表明光源处于小车右侧，小车右转。 • 当右边光电池输出电压等于左边光电池输出电压，表明光源处于小车正前方，小车直线前进。 SiChuan Engnieering Technical College-1959

  16. 18-3. 光导智能小车硬件实现 ADC0832外围接口连接 光电池输出信号处理电路 • 光导智能小车硬件电路 SiChuan Engnieering Technical College-1959

  17. 18-3. 光导智能小车硬件实现 • 硬件电路原理分析 • 串行A/D转换器接口电路 • 模拟电压输入接口 • CHO:模拟电压输入端口0 • CH1:模拟电压输入端口1 • 串行接口 • CS:片选信号 • CLK:时钟信号 • DI:数据输入端口 • DO:数据输出端口 • 光电池输出信号处理电路 • U1A构成一级跟随器,实现阻抗变换,消除后级电路对光电池的影响; • U1B构成一级同向放大电路,并利用RX实现增益调节,改变电路的灵敏度。 SiChuan Engnieering Technical College-1959

  18. 18-4. ADC0832的基本应用方法 • ADC0832简介 ADC0832是广泛应用的8位串行A/D转换器。ADC0832是双通道输入，并且可以软件配置成单端或差分输入，其串行输出可以方便的和标准的移位寄存器及微处理器接口。  • ADC0832主要特性 • 转换时间：Flock=250KHz时为32us • 5V供电时输入范围：0～5V • 输入输出完全兼容TTL和CMOS电路 • 全部非校准误差：±1LSB • 单5V供电 • 工作温度范围：0℃～70℃ SiChuan Engnieering Technical College-1959

  19. 18-4. ADC0832的基本应用方法 • ADC0832的应用方法 • ADC0832处于工作状态时，置CS端为低即可启动转换，并使所有的逻辑电路使能，CS在整个转换过程中必须置为低电平。 • 转换结束后，转换的数据位依次从D0端输出，并以最高位(MSB)开头。在经过8个时钟后，数据输出完成，CS变高，内部所有寄存器清零，此时，输出电路变为高阻状态。 • 如果希望开始另一个转换，CS必须有一个从高到低的跳变，且后面应紧跟着输入地址数据。 SiChuan Engnieering Technical College-1959

  20. 18-5. 光导智能小车软件实现 • ADC0832程序清单 ORG 0000H ADCDO BIT P3.6 ADCLK BIT P3.7 CS0832 BIT P2.0 ADCHSEL BIT 01H ；ADCHSEL为00H时选择CH0，为01H时选择CH1 AD: MOV R7,#08 CLR ADCLK CLR CS0832 SETB ADCDO SETB ADCLK NOP SiChuan Engnieering Technical College-1959

  21. 18-5. 光导智能小车软件实现 • ADC0832程序清单(续) CLR ADCLK SETB ADCDO SETB ADCLK NOP CLR ADCLK MOV C, ADCHSEL MOV ADCDO,C SETB ADCLK NOP CLR ADCLK NOP SiChuan Engnieering Technical College-1959

  22. 18-5. 光导智能小车软件实现 • ADC0832程序清单(续) SETB ADCLK NOP SETB ADCD0 AD0: CLR ADCLK NOP SETB ADCLK MOV C,ADCDO RLC A DJNZ R7,AD0 SETB CS0832 MOV 30H,A ；转换结果存在30H中 SiChuan Engnieering Technical College-1959

  23. 18-5. 光导智能小车软件实现 开始 设定终点特征值,ADC0832初始化 PCA初始化 设定T0初值，启动T0 读取两边光电池的输出电压 Y 是否到达终点 停车 N 判断状态 左边>右边 左边<右边 左边=右边 左边加速,右边减速 前进 左边减速,右边加速 • 程序流程 SiChuan Engnieering Technical College-1959
