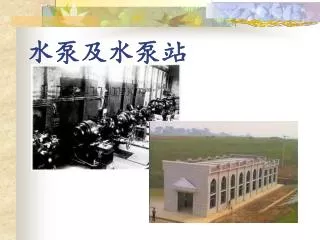

水泵及水泵站

1. 水泵及水泵站

2. 目录 • 第一章 绪论 • 第二章 叶片式水泵 • 第三章 其它水泵 • 第四章 给水泵站 • 第五章 排水泵站

3. 第一章 绪 论 • 1.1 水泵及水泵站的作用和地位 • 1.2 水泵定义及分类

4. 1.1 水泵及水泵站的作用和地位 1.1.1水泵应用:采矿、冶金、电力、石油、化工、市政以及农林等部门。 例：航天、火电厂 1.1.2水泵在城市给排水的应用: 给水泵站 排水泵站

5. 城市给排水系统工艺基本流程： 去用水点 取水 净水 输水 排出污水 入田 泵站 泵站 入江

6. 火力发电站生产系统

7. 在市政建设中，泵站是给水排水工程必要的组成部分，是给水排水系统正常运转的枢纽。在市政建设中，泵站是给水排水工程必要的组成部分，是给水排水系统正常运转的枢纽。 机场宾馆 浦东国际机场、机场宾馆和外运楼排水等

8. 泵房内共设四台瀑布水泵。开启一台为水膜壁流，开启两台为大型水幕，开启三至四台为大型瀑布。二层水面配水采用多孔管水下出水与涌泉出水相结合，均匀布置。既使溢流堰口配水均匀，也可使水流象巨涛拍击陡壁礁崖，似自然山泉瀑布。还可在出流水面上形成1.5m高涌泉水柱与0.5m高涌泉结合的水景造型，同时又加强池水的充氧作用，防止水质腐蚀。泵房内共设四台瀑布水泵。开启一台为水膜壁流，开启两台为大型水幕，开启三至四台为大型瀑布。二层水面配水采用多孔管水下出水与涌泉出水相结合，均匀布置。既使溢流堰口配水均匀，也可使水流象巨涛拍击陡壁礁崖，似自然山泉瀑布。还可在出流水面上形成1.5m高涌泉水柱与0.5m高涌泉结合的水景造型，同时又加强池水的充氧作用，防止水质腐蚀。 广州火车东站广场超大型景观 瀑布

9. 体育场馆排水 上海八万人体育场的比赛场馆排水及其外围奥林匹克宾馆等建筑物排水

10. 典型应用 海水泵 北京工体富国海底世界 • 21台飞力泵 1997年 大连老虎滩海洋水族馆 • 90台飞力泵 2001年 上海海洋馆 • 16台飞力泵 2001年 厦门鼓浪屿海底世界 • 8 台飞力泵 1998年

11. 地下水补给改进工程 美国加利福尼亚洲橘子城

12. 污水处理厂 进入 / 提升泵站 PL-泵/ N-泵 回流活性污泥 PL-泵/ N-泵 污泥处理 N-泵

13. 污水处理 鼓风机房 昆明第三污水厂

14. 从用电量角度看水泵站的重要地位 • 城市供水中95%~98%是用来维持水泵的运转; • 一般城镇水厂中制水成本的40%~70%是水泵消耗的电费; • 全国水泵机组的电能消耗的占全国总电耗的21%； • 火电厂中各类泵和风机总耗电约占整个厂用电量的70%~80%，整个厂用电约占发电量的12%。

15. 1.2 水泵定义及分类 • 1.2.1水泵的定义 水泵是一种转换能量的机械，它通过工作体的运动，把外加的能量传给被抽送的液体，使其能量增加。 电能 机械能 压能（势能）

16. 1.2.2水泵的分类 (1)叶片式水泵：离心泵、轴流泵、混流泵等。 (2)容积式水泵：活塞式往复泵、转子泵等。 (3)其它类型水泵：螺旋泵、射流泵(又称水射器)、水锤泵、水轮泵以及气升泵等。

17. 水泵分类:

18. 水泵按压力分类: • 低压泵：压力在2MPa以下； • 中压泵：压力在2~6MPa； • 高压泵：压力在6MPa以上。

19. 各种泵的使用范围:

20. IS型单吸离心泵 叶轮

21. S型双吸离心泵

22. ZLB型立式轴流泵 叶轮 1、固定式 2、半调节

23. 混流泵 叶轮 1、低比速 2、高比速

24. 1.2.3各种水泵特点： 1、往复泵的特点小流量、高扬程。 2、轴流泵、混流泵的特点大流量、低扬程。 3、离心泵的特点界于两者之间。

25. DFW 型卧式离心泵 ISG 型管道离心泵 IS、IR 型单级单吸离心泵 离心泵的类型 清水泵

26. TSWA 型卧式多级泵 DL 型立式多级泵 离心泵的类型 D 系列多级离心泵 TSWA型卧式多级泵 T —— 透平式 S —— 单吸泵 W —— 介质温度低于80℃ A —— 第一次更新

27. 离心泵的类型

28. S 型单级双吸离心泵 S、SA、SH　型单级双吸中开式离心泵 KSY 双吸中开式离心泵 离心泵的类型

29. 活塞泵

30. 排出口 泵缸 活塞、活塞杆 吸入口 往复泵 往复泵的工作原理 结构：由泵缸、活塞、活塞杆、吸入和排出单向阀（活门）构成，有电动和汽动两种驱动形式。 原理：活塞往复运动，在泵缸中造成容积的变化并形成负压和正压，完成一次吸入和排出。

31. 螺旋泵

32. 真空泵 （Vacuum Pump） 水环真空泵 由圆形的泵壳和带有辐射状叶片的叶轮组成。叶轮偏心安装。泵内充有一定量的水，当叶轮旋转时，水在离心力作用下形成水环，将叶片间的空隙分隔为大小不等的气室，当气室由小变大时、形成真空吸入气体；当气室由大到小时，气体被压缩排出。 水环真空泵属湿式真空泵，结构简单。由于旋转部分没有机械摩擦，使用寿命长，操作可靠。适用于抽吸夹带有液体的气体。但效率低，一般为30%~50%，所能造成的真空度还受泵体内水温的限制。

33. 真空泵 （Vacuum Pump） 旋片真空泵 由泵壳、带有两个旋片的偏心转子和排气阀片组成。泵工作时，旋片始终将泵腔分为吸气、排气两个工作室，转子每转一周，完成两次吸、排气过程。 特点：干式真空泵，适用于抽除干燥或含有少量可凝性蒸汽的气体。不适宜抽除含尘和对润滑油起化学反应的气体。 可达较高的真空度，如能有效控制管路与泵等接口处的空气漏入，且采用高质量的真空油，真空度可达99.99%以上。

34. 真空泵 （Vacuum Pump） 往复式真空泵 工作原理与往复式压缩机相同，只是因抽吸气体压强很小，结构上要求排出和吸入阀门更加轻巧灵活，易于启动。 达到较高真空度时，泵的压缩比很高，如95%的真空度，压缩比约为20左右，为减少余隙的不利影响，真空泵气缸设有一连通活塞左、右两端的平衡气道。在排气终了时让平衡气道短时间连通，使余隙中的残留气体从活塞的一侧流至另一侧，从而减少余隙的影响。 往复式真空泵属干式真空泵，不适宜抽吸含有较多可凝性蒸汽的气体。

35. W 系列水力喷射器 CP 型系列喷射泵 真空泵 （Vacuum Pump） 喷射真空泵 利用工作流体通过喷嘴高速射流时产生真空将气体吸入，在泵体内与工作流体混合后排出。工作流体可以是蒸汽或液体； 结构简单，无运动部件，但效率低，工作流体消耗大。单级可达 90% 的真空度，多级喷射泵可获得更高的真空度。

36. 其它泵 计量泵（Metering pump）：又称比例泵。计量泵的传动装置是通过偏心轮把电机的旋转运动变成柱塞的往复运动。偏心轮的偏心距可调，以此来改变柱塞往复的行程，从而达到调节和控制泵的流量的目的。计量泵一般用于要求输液量十分准确或几种液体要求按一定配比输送的场合。 YJH 系列隔膜计量泵 1、电机 2、蜗轮蜗杆 3、凸轮 4、推杆   5、膜片  6、调节手轮 7、排出阀   8、吸入阀 9、泵头

37. 其它泵 J 系列计量泵 JJM 系列计量泵 JKM 系列计量泵 （液压驱动）

38. QBY 型气动隔膜泵 其它泵 隔膜泵：用弹性金属薄片或耐腐蚀性橡皮制成的隔膜将活柱与被输送液体隔开，与活柱相通的一侧则充满油或水。 当活柱往复运动时，迫使隔膜交替向两侧弯曲，将液体吸入和排出。 隔膜泵因其独特的结构，适宜输送腐蚀性液体或悬浮液。

39. KCB 型齿轮油泵 其它泵 齿轮泵：旋转类正位移泵。两齿轮在泵吸入口脱离啮合，形成低压区，液体被吸入并随齿轮的转动被强行压向排出端。在排出端两齿轮又相互啮合形成高压区将液体挤压出去。 齿轮泵可产生较高的扬程，但流量小。适用于输送高粘度液体或糊状物料，但不宜输送含固体颗粒的悬浮液。

40. 其它泵 螺杆泵：按螺杆的数目，有单螺杆泵、双螺杆泵、三螺杆泵以及五螺杆泵。螺杆泵的工作原理与齿轮泵相似，是借助转动的螺杆与泵壳上的内螺纹、或螺杆与螺杆相互啮合将液体沿轴向推进，最终由排出口排出。 螺杆泵压头高、效率高、无噪音、适用于输送高粘度液体。

41. 其它泵 蠕动泵（软管泵）：

42. 其它泵 旋涡泵：一种特殊类型的离心泵。叶轮为一圆盘，四周由凹槽构成的叶片成辐射状排列，叶片数目可多达几十片。叶轮旋转过程中泵内液体随之旋转的同时，又在径向环隙的作用下多次进入叶片反复作旋转运动，从而获得较高能量。

43. 1.2.4水泵的发展趋势 1、大型化、大容量化 特别是取水水泵和排水水泵 2、高扬程、高转速 单级扬程已经达到1000m。 3、系列化、通用化和标准化 按照通用标准

44. SLOW900-900单级双吸离心泵是专门为深圳自来水厂开发的大型泵。 该泵泵体重6.3吨，泵盖重2.5吨，泵的总高度2.8m，进出水法兰间距2.8m，轴承档间距2.8m，进水法兰最大外径为1.23m，出水法兰最大外径为1.12m。

45. 魁岐排涝站厂房内的3台斜置轴流大型水泵
