AR 370 إنشـــــاء المباني

1. جامعة الملك عبدالعزيز كلية تصاميم البيئه قسم العمارة AR 370 إنشـــــاء المباني اعداد -الدكتور عمار بن صادق دحلان 2012

2. 1 of L-1 AR 370 إنشـــــاء المباني

3. جامعة الملك عبدالعزيز جامعة الملك عبدالعزيز - كلية تصاميم البيئه - قسم العمارة 2 of L-1

4. اعداد - الدكتور عمار بن صادق دحلان 2012م 3 of L-1

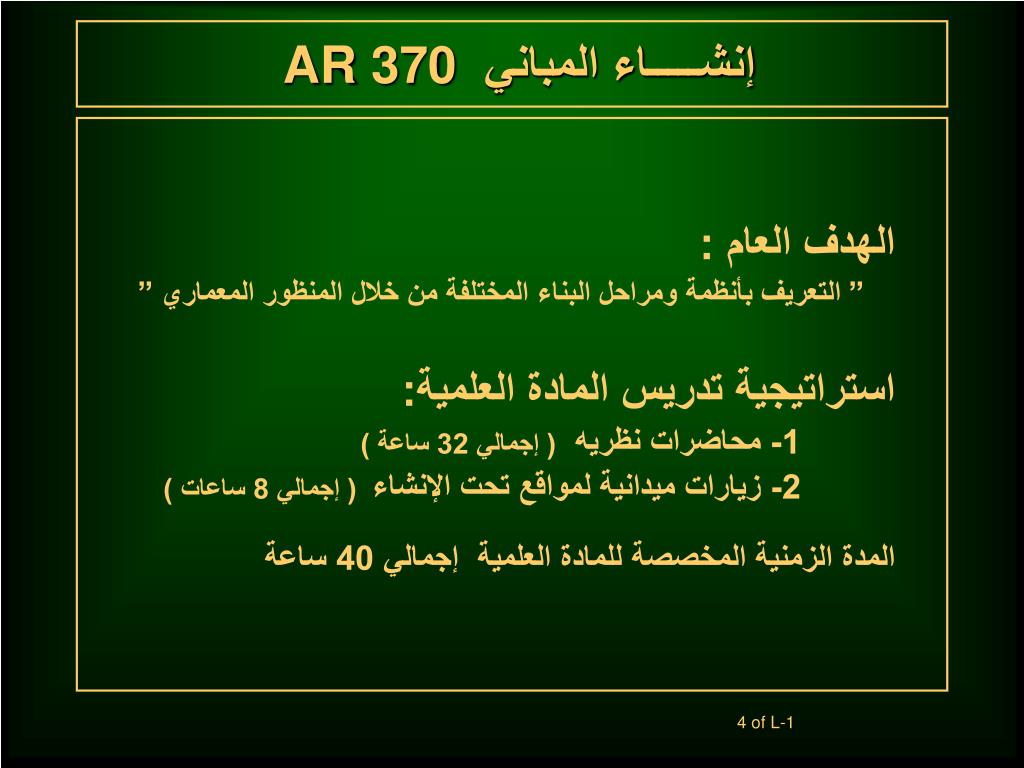

5. AR 370 إنشـــــاء المباني الهدف العام : ” التعريف بأنظمة ومراحل البناء المختلفة من خلال المنظور المعماري ” استراتيجية تدريس المادة العلمية: 1- محاضرات نظريه ( إجمالي 32 ساعة ) 2- زيارات ميدانية لمواقع تحت الإنشاء ( إجمالي 8 ساعات ) المدة الزمنية المخصصة للمادة العلمية إجمالي 40 ساعة 4 of L-1

6. مواضيع المحاضرات 1 - المحاضرة الأولى : إعداد موقع البناء 2 - المحاضرة الثانية : انظمة اساسات المباني 3 - المحاضرة الثالثة : انظمة البلاطات الإنشائية للأرضيات 4 - المحاضرة الرابعة : انظمة الحوائط 5 - المحاضرة الخامسة : اختبار نصفي 6 - المحاضرة السادسة : زيارة ميدانية 7 - المحاضرة السابعة : انظمة الهياكل الإنشائية 8 - المحاضرة الثامنة : اعمال التشطيبات المعمارية 9 - المحاضرة التاسعه : انظمة الأبواب والنوافذ 10 – المحاضرة العاشرة : زيارة ميدانية 11 - المحاضرة الحادية عشر : اختبار نهائي 5 of L-1

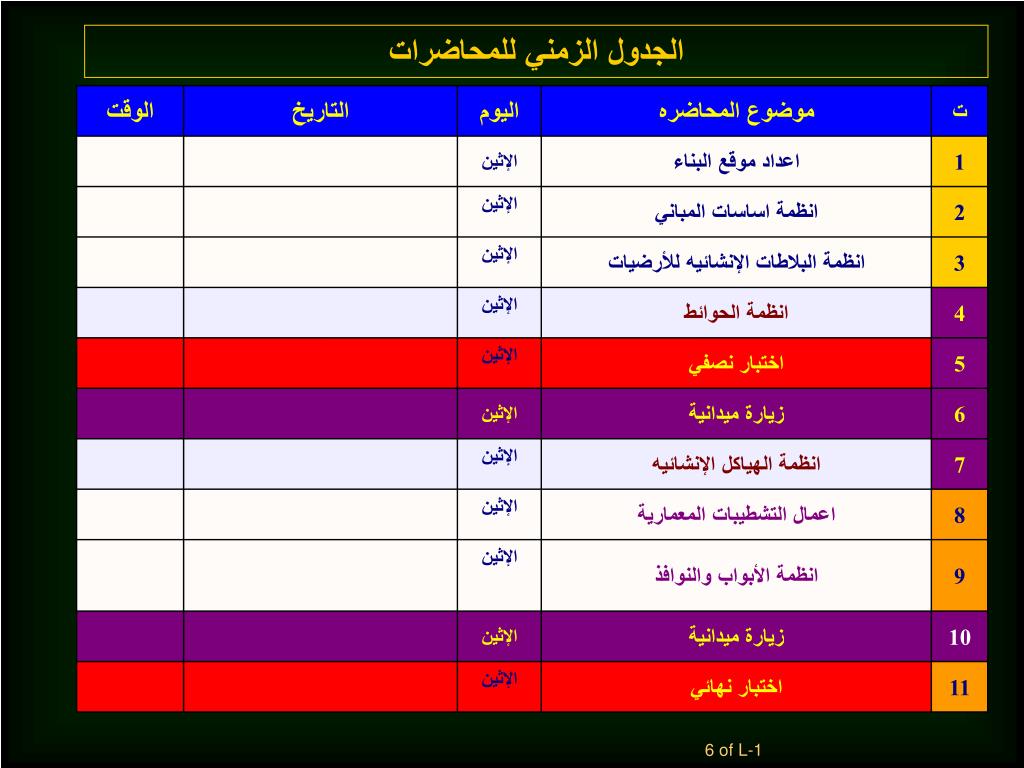

7. الجدول الزمني للمحاضرات 6 of L-1

8. العلامات 1- اختبار نصفي : (30) علامة 2- اختبار نهائي : (30) علامة 3- مشاركه : (40) علامة أستاذ المادة د.عمار بن صادق دحلان 0505651988 6 of L-1

9. المحاضرة الأولى : موقع البناء 1- امن وسلامة مواقع البناء 2- استلام موقع البناء 3- إعداد الموقع لأعمال الإنشاء 4- تخطيط الموقع 5- الإنشاءات المؤقتة 6- اعمال الحفر 6- اعمال الردم 6 of L-1

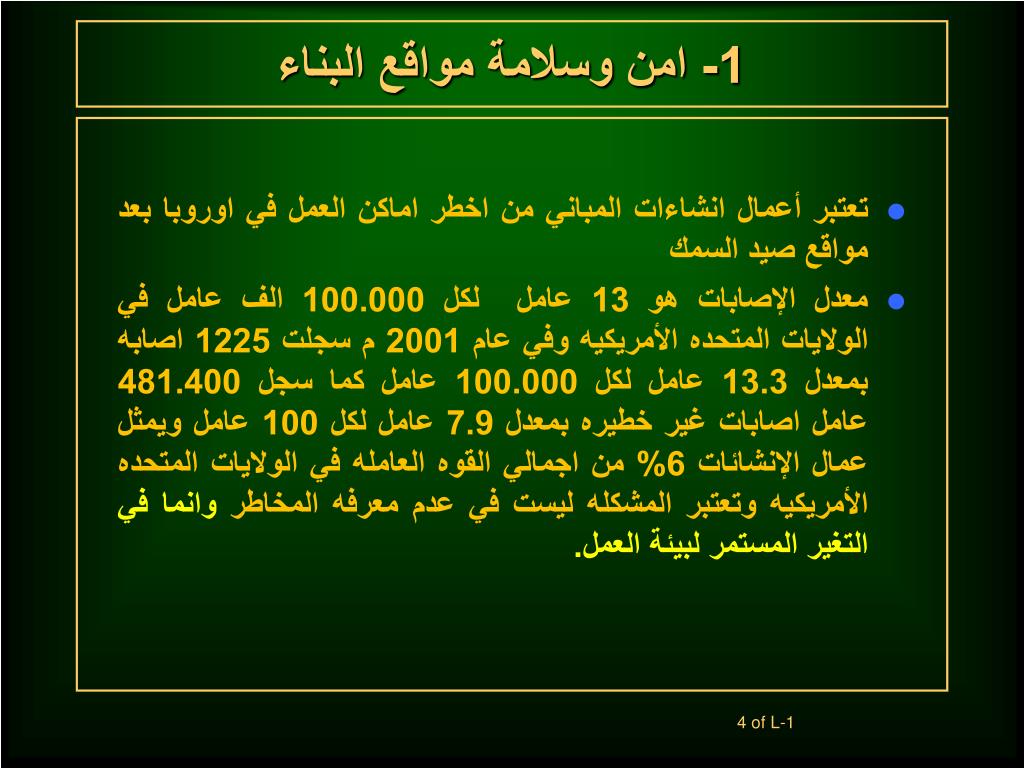

10. 1- امن وسلامة مواقع البناء • تعتبر أعمال انشاءات المباني من اخطر اماكن العمل في اوروبا بعد مواقع صيد السمك • معدل الإصابات هو 13 عامل لكل 100.000 الف عامل في الولايات المتحده الأمريكيه وفي عام 2001 م سجلت 1225 اصابه بمعدل 13.3 عامل لكل 100.000 عامل كما سجل 481.400 عامل اصابات غير خطيره بمعدل 7.9 عامل لكل 100 عامل ويمثل عمال الإنشائات 6% من اجمالي القوه العامله في الولايات المتحده الأمريكيه وتعتبر المشكله ليست في عدم معرفه المخاطر وانما في التغير المستمر لبيئة العمل. 4 of L-1

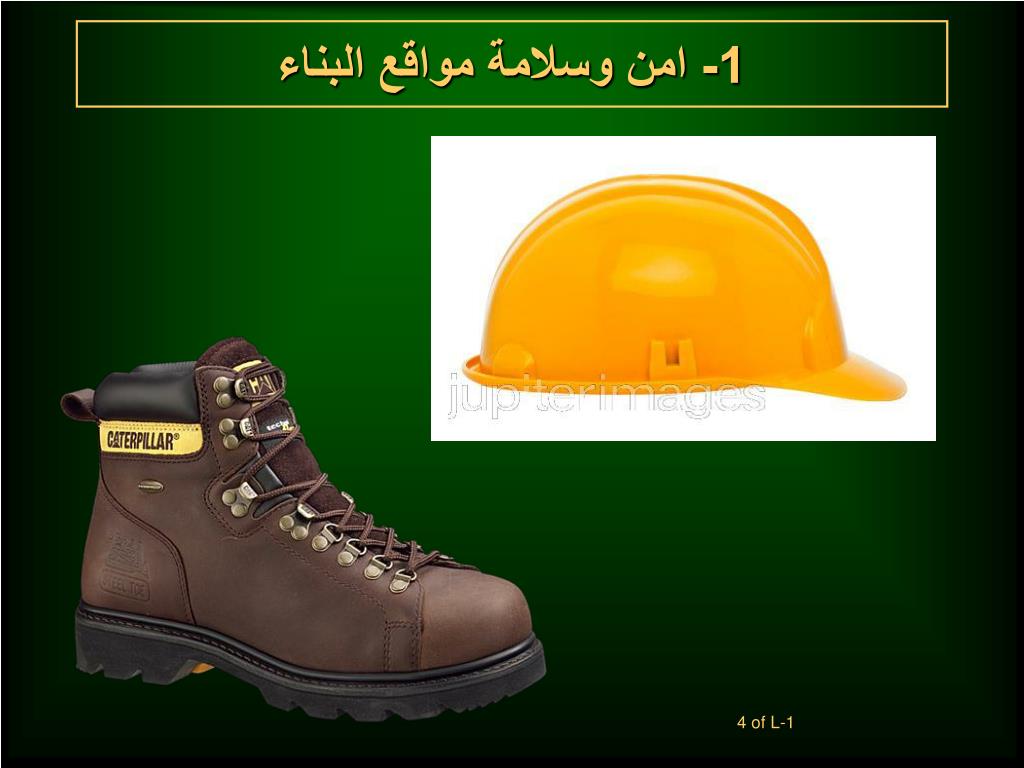

11. 1- امن وسلامة مواقع البناء 4 of L-1

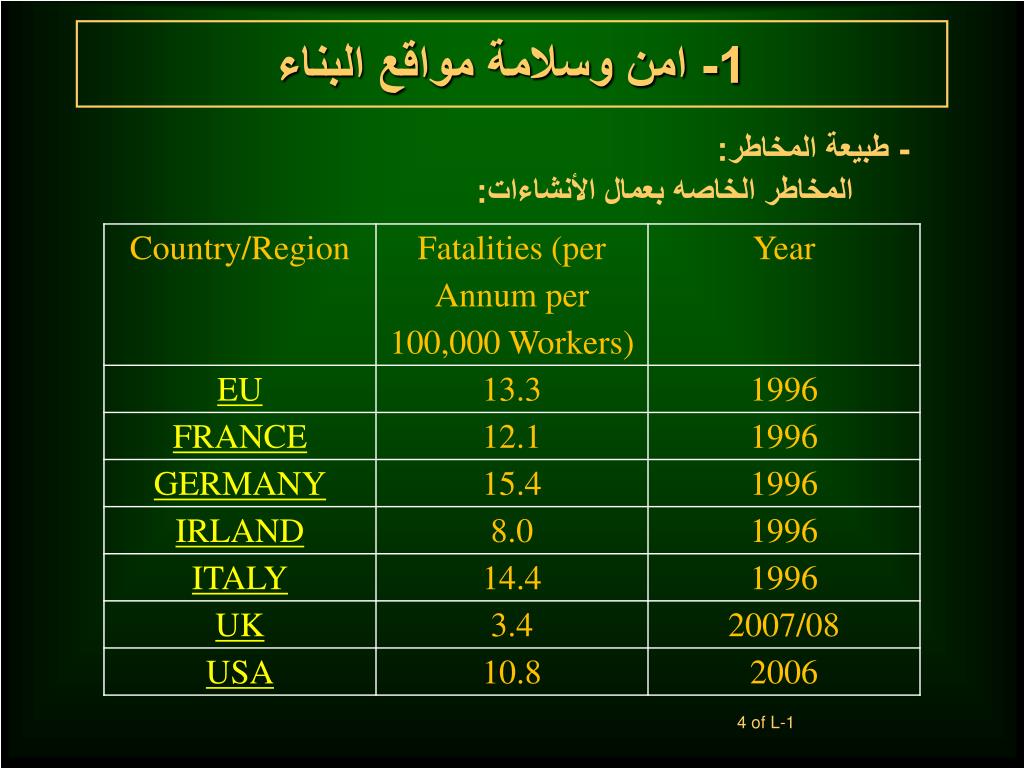

12. 1- امن وسلامة مواقع البناء - طبيعة المخاطر: المخاطر الخاصه بعمال الأنشاءات: 4 of L-1

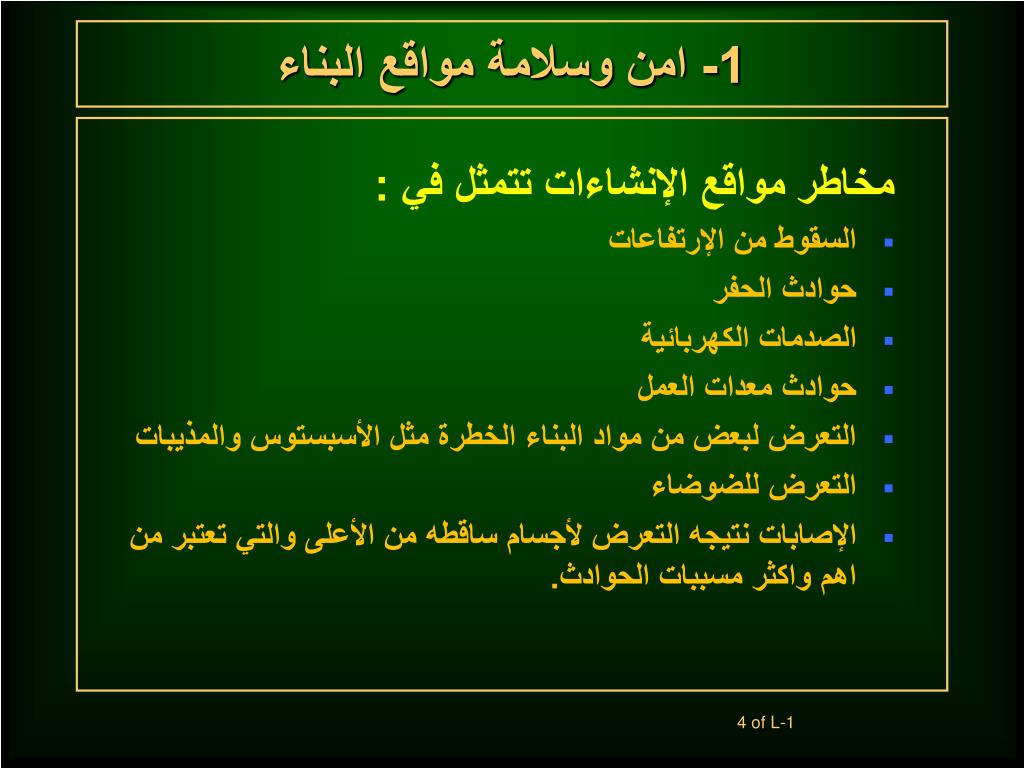

13. 1- امن وسلامة مواقع البناء مخاطر مواقع الإنشاءات تتمثل في : • السقوط من الإرتفاعات • حوادث الحفر • الصدمات الكهربائية • حوادث معدات العمل • التعرض لبعض من مواد البناء الخطرة مثل الأسبستوس والمذيبات • التعرض للضوضاء • الإصابات نتيجه التعرض لأجسام ساقطه من الأعلى والتي تعتبر من اهم واكثر مسببات الحوادث. 4 of L-1

14. 1- امن وسلامة مواقع البناء • من اكثر الحوادث السقوط من الأعلى، وتتطلب انظمة البناء الحماية من السقوط في حال اي ارتفاع يزيد عن مترين (6 أقدام) من الأرض، ومن الممكن الحمايه من السقوط بتوفير درابزين او استخدام انظمة شرائط التحذير. • ويجب تدريب وتثقيف كافة العاملين بالأنشاءات على استخدام وسائل الحمايه من الحوادث ومعرفه المخاطر كما يتوجب على صاحب العمل توفير انظمة الحماية ويتوجب على العاملين استخدام هذه الأنظمة. 4 of L-1

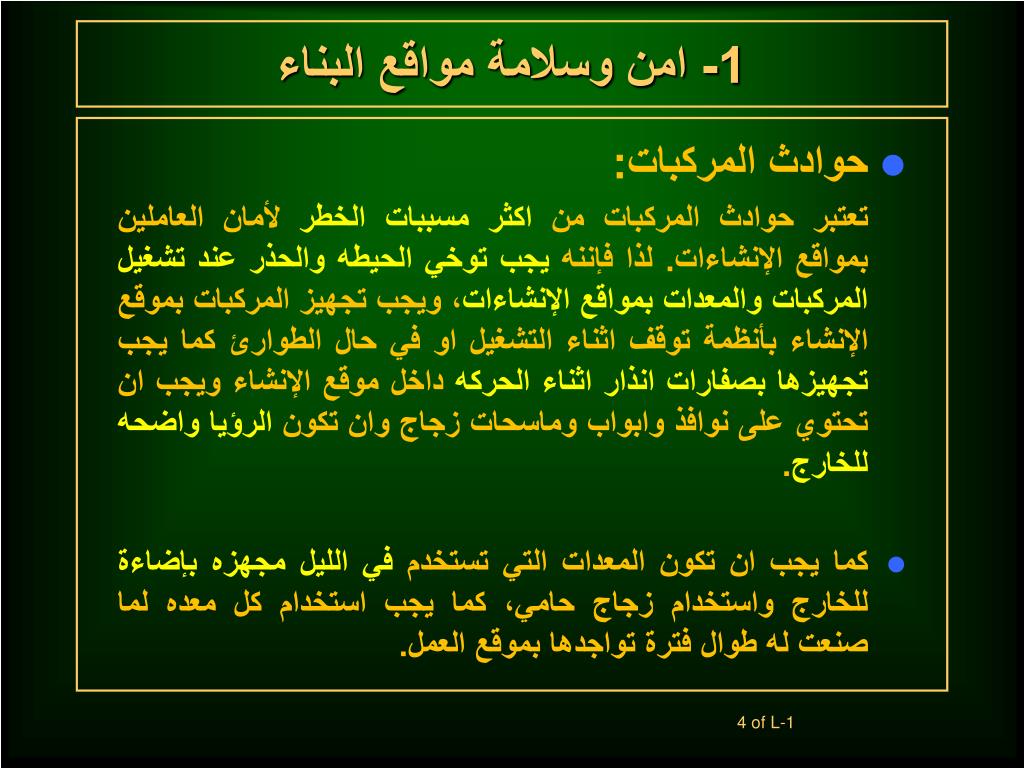

15. 1- امن وسلامة مواقع البناء • حوادث المركبات: تعتبر حوادث المركبات من اكثر مسببات الخطر لأمان العاملين بمواقع الإنشاءات. لذا فإننه يجب توخي الحيطه والحذر عند تشغيل المركبات والمعدات بمواقع الإنشاءات، ويجب تجهيز المركبات بموقع الإنشاء بأنظمة توقف اثناء التشغيل او في حال الطوارئ كما يجب تجهيزها بصفارات انذار اثناء الحركه داخل موقع الإنشاء ويجب ان تحتوي على نوافذ وابواب وماسحات زجاج وان تكون الرؤيا واضحه للخارج. • كما يجب ان تكون المعدات التي تستخدم في الليل مجهزه بإضاءة للخارج واستخدام زجاج حامي، كما يجب استخدام كل معده لما صنعت له طوال فترة تواجدها بموقع العمل. 4 of L-1

16. 1- امن وسلامة مواقع البناء 4 of L-1

17. 1- امن وسلامة مواقع البناء 4 of L-1

18. 1- امن وسلامة مواقع البناء • اعمال الحفر: قبل البدء في اعمال الحفر يتوجب على المقاول افاده كافة الشركات العامله بالموقع بأن الحفريات ستبداء بالموقع وعليه تحديد مواقع خدمات البنية التحتية ويتوجب عليه ايجاد بيئة عمل آمنه للعاملين بالموقع والمشاه حول الموقع ويتوجب عليه اتباع الأنظمة والتعليمات الخاصه بأعمال الحفر. • يتوجب على المقاول توفير مداخل وخارج المعدات بشكل آمن ويمنع منعا باتا حركه المشاه من العاملين بين او تحت معدات التحميل او الحفر وعليهم الإحتفاظ بمسافه آمنه من المعدات اثناء تشغيلها بموقع العمل. 4 of L-1

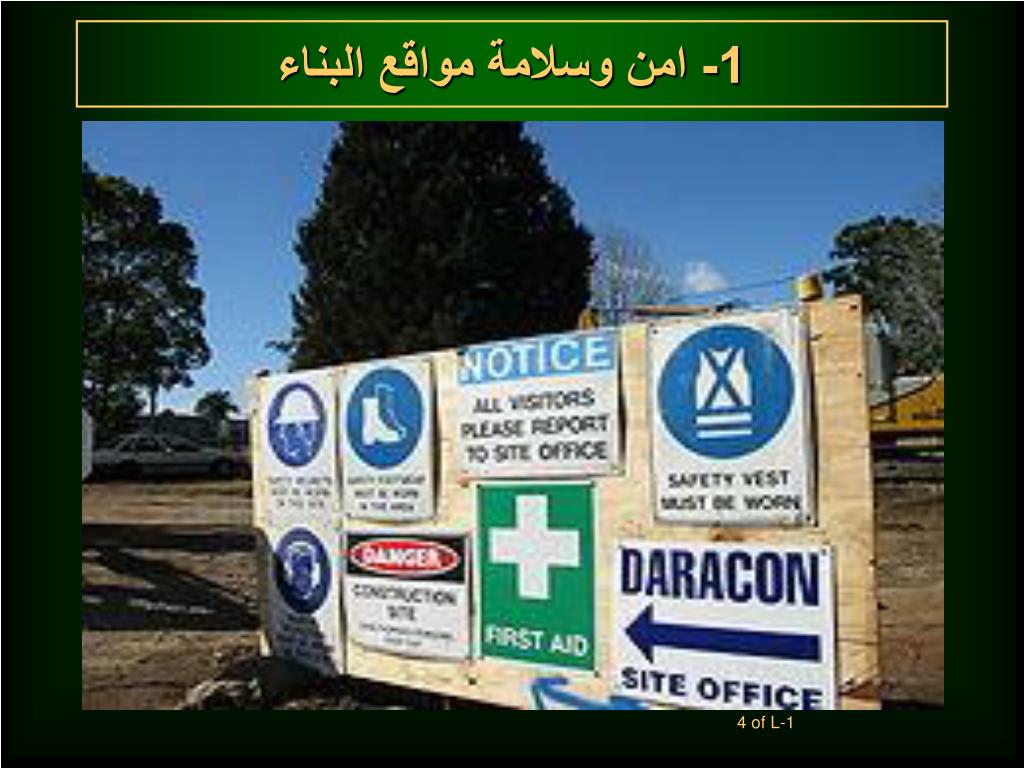

19. 1- امن وسلامة مواقع البناء • المخاطر الخاصه بغير العاملين بمواقع الإنشاءات: وتتثمل بالمشاه والعربات حول الموقع لذا فإنه يتوجب استخدام انظمة تحذير مخاطر من لوحات ارشادية ولمبات مضيئة ووضعها بحيث تحذر من المخاطر ويجب ان لا تتسبب تلك اللوحات او الإشارات الخاصه بأنظمة التحذير في الحوادث وذلك في حال وضعها بطريقه لا تتناسب مع انظمة السلامة. • الأنظمة والقوانين: يجب اتباع انظمة وقوانين الأمن والسلامة من المخاطر ، فعلى سبيل المثال في الدول الأوروبيه يتم اتباع انظمة حزب العمال الأوروبيه” (European Union Directives)، وفي الولايات المتحده الأمريكية يتم اتباع انظمة (Occupational Safety and Health Administration (OSHA)) بما يخص امن وسلامة اماكن العمل. 4 of L-1

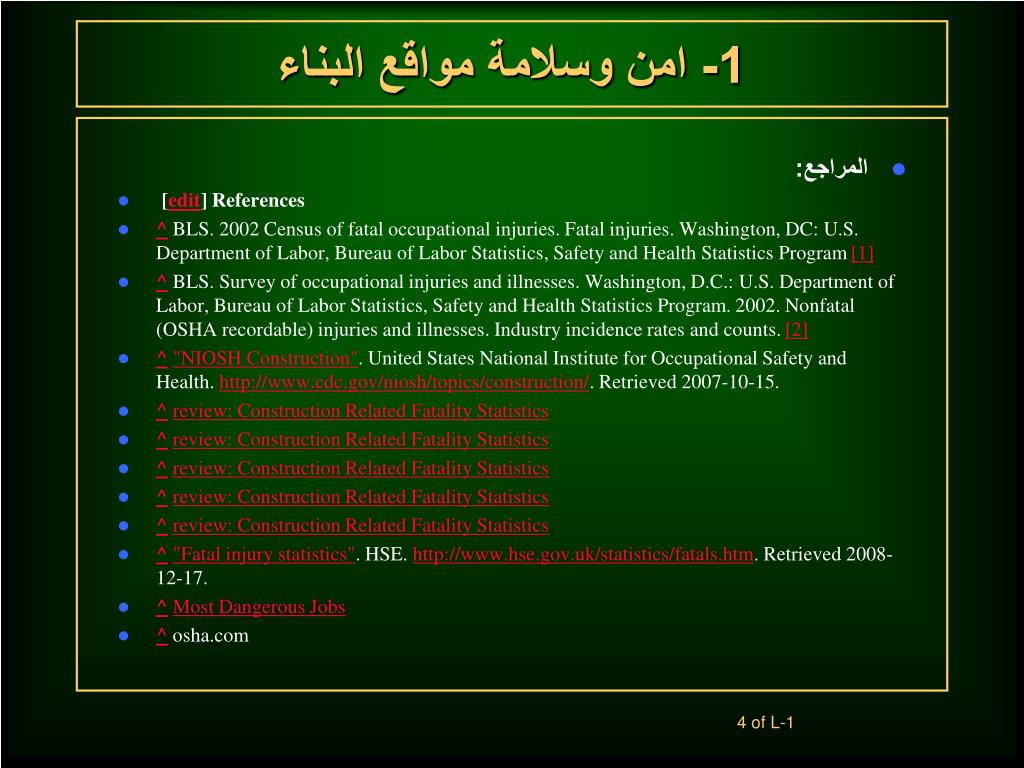

20. 1- امن وسلامة مواقع البناء • المراجع: • [edit] References • ^ BLS. 2002 Census of fatal occupational injuries. Fatal injuries. Washington, DC: U.S. Department of Labor, Bureau of Labor Statistics, Safety and Health Statistics Program [1] • ^ BLS. Survey of occupational injuries and illnesses. Washington, D.C.: U.S. Department of Labor, Bureau of Labor Statistics, Safety and Health Statistics Program. 2002. Nonfatal (OSHA recordable) injuries and illnesses. Industry incidence rates and counts. [2] • ^"NIOSH Construction". United States National Institute for Occupational Safety and Health. http://www.cdc.gov/niosh/topics/construction/. Retrieved 2007-10-15.  • ^review: Construction Related Fatality Statistics • ^review: Construction Related Fatality Statistics • ^review: Construction Related Fatality Statistics • ^review: Construction Related Fatality Statistics • ^review: Construction Related Fatality Statistics • ^"Fatal injury statistics". HSE. http://www.hse.gov.uk/statistics/fatals.htm. Retrieved 2008-12-17.  • ^Most Dangerous Jobs • ^ osha.com 4 of L-1

21. 1- امن وسلامة مواقع البناء [edit] External links • Occupational Safety & Health Administration (OSHA) - US • WorkCover New South Wales - Australia • Victoria WorkCover Authority - Australia • Health and Safety Executive (HSE) - UK • Department of Labour Health and Safety - New Zealand • Site Safe Australia • Construction Safety Association of Ontario (CSAO) - Canada • Workers Safety and Insurance Board - (WSIB) Canada • Workers Health and Safety Centre - Canada • National Institute for Occupational Safety and Health - Construction Safety • Workplace Fatality’s & the Aftermath United Support & Memorial for Workplace Fatalities • Construction Fall Hazards SafetyXChange Article • Construction Safety Network • Construction Solutions Construction hazards and ways to eliminate and reduce those hazards. • Electronic Library of Occupational Safety and Health • Mi Trabajo Seguro Construction safety information for Spanish-speaking audiences. • NIOSH Power Tools Sound and Vibrations Database • New York City construction noise control products and vendor guidance sheet • European Agency for Health and Safety (EU) • ER PLUS Risk Management Group Inc. 4 of L-1

22. المحاضرة الأولى :إعداد موقع البناء 2- استلام موقع الإنشاء تعتبر هذه المرحلة في غاية الأهمية وأي خطاء في استلام الموقع يؤدي الى تأخير في تنفيذ البرنامج الزمني وبالتالي الى زيادة تكلفة المشروع.الأطراف المعنية باستلام الموقع :1-المالك او مندوب مفوض رسميا من المالك 2-مكتب المهندس الاستشاري بموجب تفويض رسمي 3-مكتب المقاول بموجب تفويض رسمي مستندات استلام الموقع:محضر رسمي يوقع من قبل الأطراف المعنية باستلام الموقع 7 of L-1

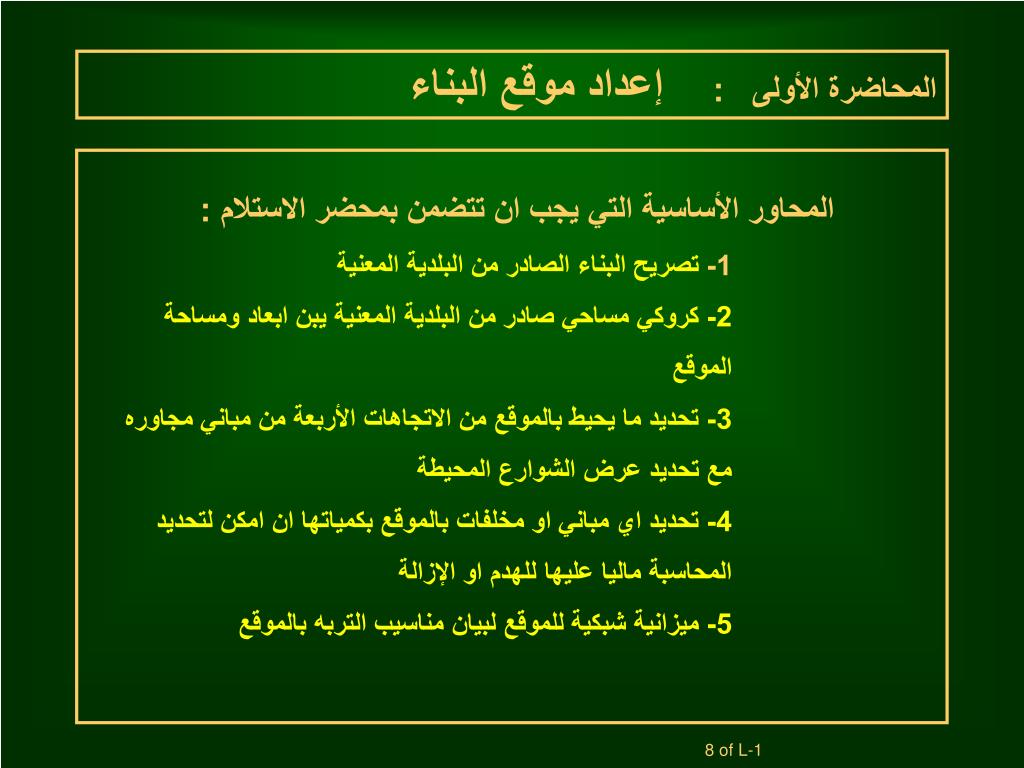

23. المحاضرة الأولى :إعداد موقع البناء المحاور الأساسية التي يجب ان تتضمن بمحضر الاستلام : 1- تصريح البناء الصادر من البلدية المعنية 2- كروكي مساحي صادر من البلدية المعنية يبن ابعاد ومساحة الموقع 3- تحديد ما يحيط بالموقع من الاتجاهات الأربعة من مباني مجاوره مع تحديد عرض الشوارع المحيطة 4- تحديد اي مباني او مخلفات بالموقع بكمياتها ان امكن لتحديد المحاسبة ماليا عليها للهدم او الإزالة 5- ميزانية شبكية للموقع لبيان مناسيب التربه بالموقع 8 of L-1

24. المحاضرة الأولى :إعداد موقع البناء 6- عمل اشارة للمنسوب الثابت للموقع حتى يمكن المحاسبة ماليا على كميات الحفر والردم والتسوية 7-تحديد اقرب مصدر للمرافق العامه (ماء، كهرباء، صرفصحي) 8-تفحص المباني المجاوره وإقرار مدى تأثرها بعملية الحفرويعتبر الموقع بعد اتمام عملية الاستلام تحت المسئولية الكاملة للمقاول وفي اغلب الأحيان يعتبر تاريخ استلام الموقع هو التاريخ الفعلي لبداية تنفيذ المشروع ضمن البرنامج الزمني العام للمشروع 9 of L-1

25. المحاضرة الأولى :إعداد موقع البناء 2- استلام موقع الإنشاء 7 of L-1

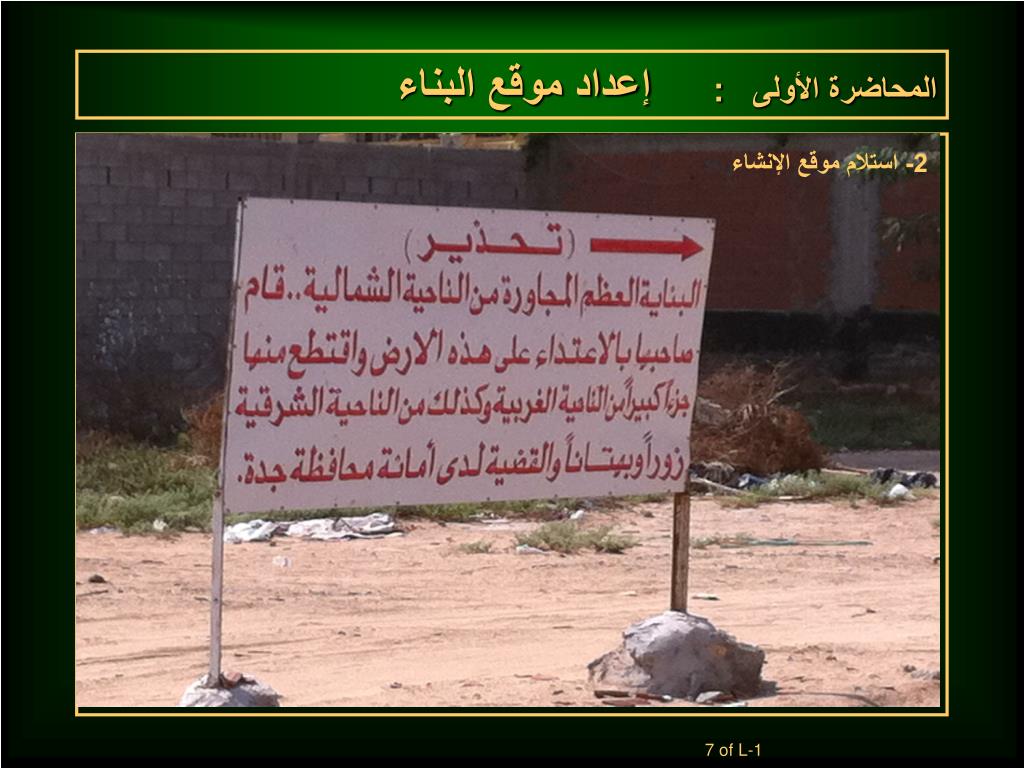

26. المحاضرة الأولى :إعداد موقع البناء 2- استلام موقع الإنشاء 7 of L-1

27. المحاضرة الأولى : إعداد موقع البناء 3-إعداد الموقع لأعمال الإنشاء :لكي يصبح الموقع معدا لأعمال البناء يجب اتخاذ ما يلي: 1- إزالة كافة العوائق سواء كانت مباني او مخلفات 2- عمل تسوية شاملة للموقع بالرجوع الى الرسومات المساحية التنفيذية والميزانية الشبكية والمنسوب الثابت للموقع 3- تحديد اقرب نقاط خدمات للموقع مثل مركز صحي ،مركز شرطة، مركز دفاع مدني،الطرق الرئيسية المؤدية للموقع. 10 of L-1

28. المحاضرة الأولى :إعداد موقع البناء 4- تخطيط الموقع : تخطيط الموقع يقصد به اعداد خطة عمل مكانية وزمنية لمواقع وحركة المعدات والمواد الخام والمنشئات المؤقتة طوال فترة تنفيذ المشروعويجب عند اعداد تخطيط للموقع الأخذ في الاعتبار ما يلي : 1- توفر كافة الرسومات الهندسية وبرنامج وكميات المواد الخام 2- معرفة المعدات المطلوبة للعمل بالموقع 3- معرفة الخدمات المطلوبة بالموقع من استراحة عمال ، مصلى ودورات مياه .... 4- اعداد وأبعاد مباني الإنشاءات المؤقتة من مكاتب وورش ومخازن 11 of L-1

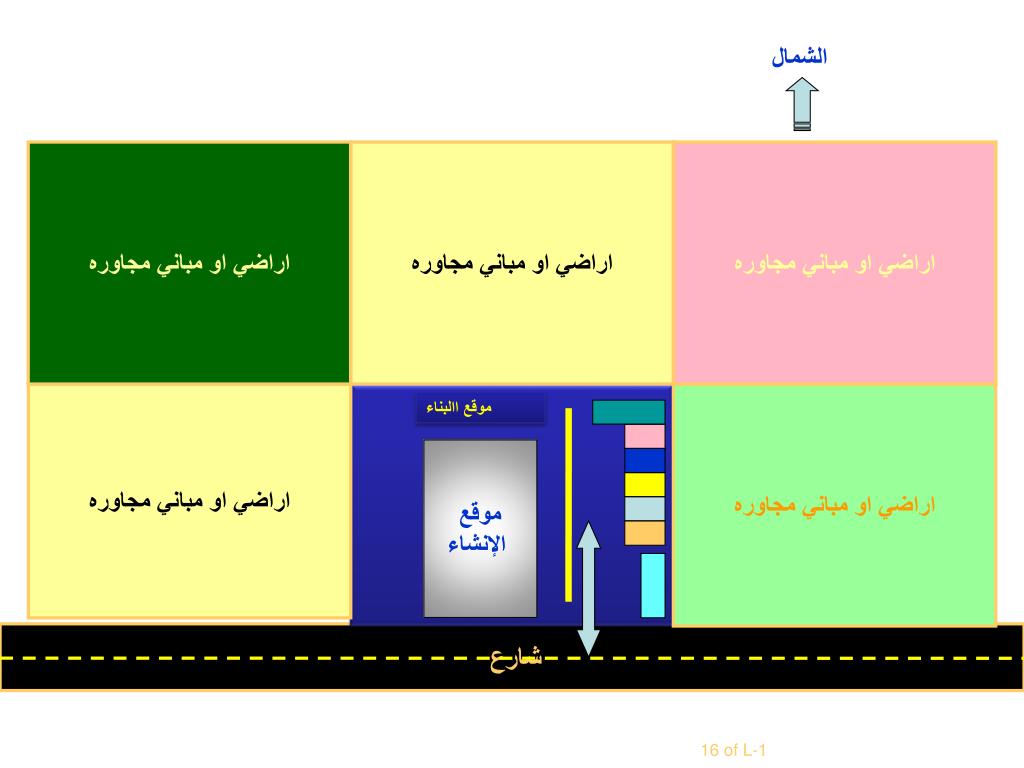

29. شارع الشمال اراضي او مباني مجاوره اراضي او مباني مجاوره اراضي او مباني مجاوره اراضي او مباني مجاوره اراضي او مباني مجاوره موقع االبناء موقع الإنشاء 16 of L-1

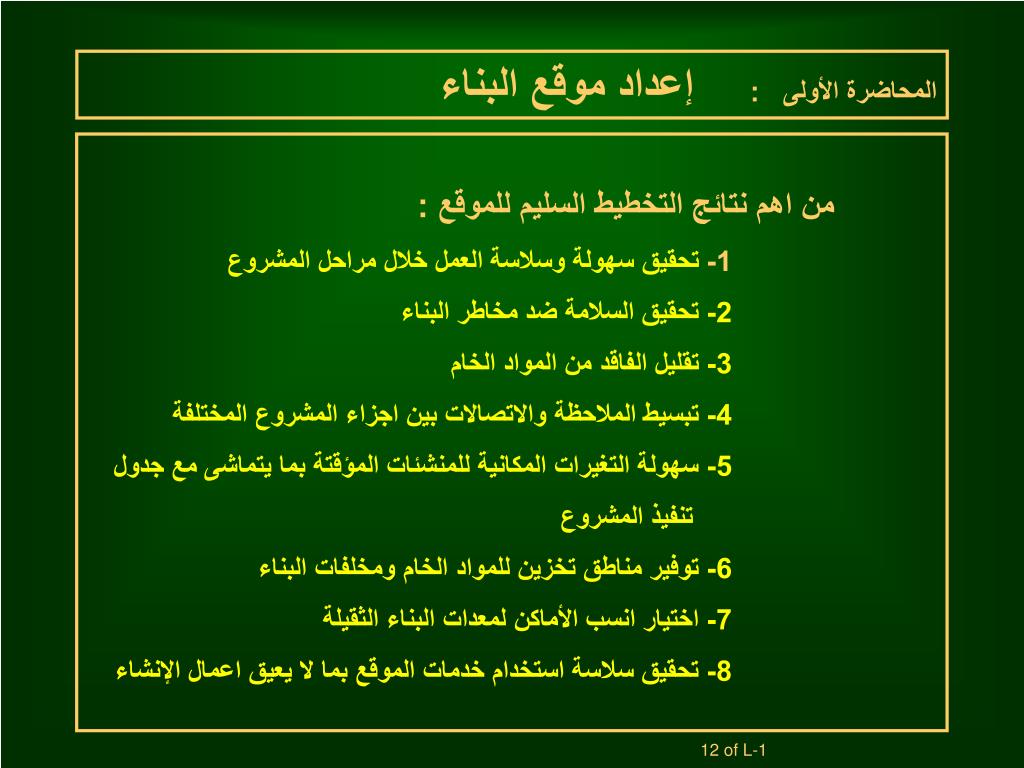

30. المحاضرة الأولى :إعداد موقع البناء من اهم نتائج التخطيط السليم للموقع : 1- تحقيق سهولة وسلاسة العمل خلال مراحل المشروع 2- تحقيق السلامة ضد مخاطر البناء 3- تقليل الفاقد من المواد الخام 4- تبسيط الملاحظة والاتصالات بين اجزاء المشروع المختلفة 5- سهولة التغيرات المكانية للمنشئات المؤقتة بما يتماشى مع جدول تنفيذ المشروع 6- توفير مناطق تخزين للمواد الخام ومخلفات البناء 7- اختيار انسب الأماكن لمعدات البناء الثقيلة 8- تحقيق سلاسة استخدام خدمات الموقع بما لا يعيق اعمال الإنشاء 12 of L-1

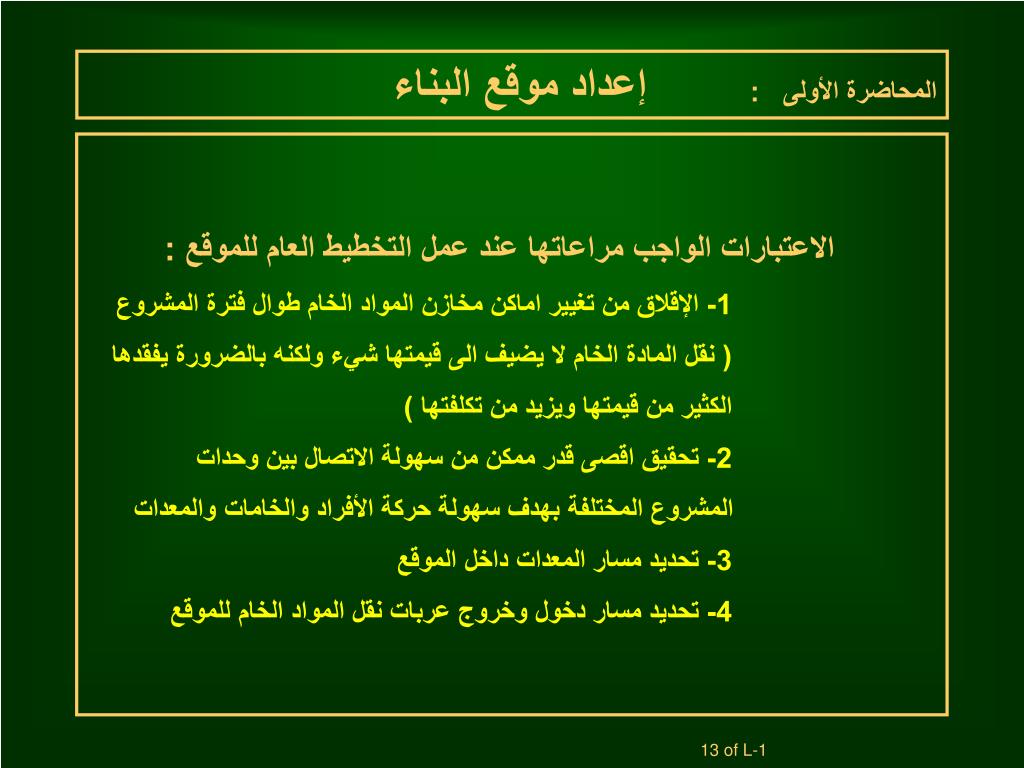

31. المحاضرة الأولى :إعداد موقع البناء الاعتبارات الواجب مراعاتها عند عمل التخطيط العام للموقع : 1- الإقلاق من تغيير اماكن مخازن المواد الخام طوال فترة المشروع ( نقل المادة الخام لا يضيف الى قيمتها شيء ولكنه بالضرورة يفقدها الكثير من قيمتها ويزيد من تكلفتها ) 2- تحقيق اقصى قدر ممكن من سهولة الاتصال بين وحدات المشروع المختلفة بهدف سهولة حركة الأفراد والخامات والمعدات 3- تحديد مسار المعدات داخل الموقع 4- تحديد مسار دخول وخروج عربات نقل المواد الخام للموقع 13 of L-1

32. المحاضرة الأولى :إعداد موقع البناء 5- الإنشاءات المؤقتة : يتم البدء في تنفيذ الإنشاءات المؤقتة بالموقع بعد الانتهاء من عملية استلام الموقع وإعداده وعمل التخطيط العام ، وتشمل الإنشاءات المؤقتة بالموقع ما يلي : 1- مكاتب ادارة المشروع 2- مخازن مواد خام مفتوحة ومغلقة 3- ورش عمل للحدادة، النجارة، بلاط ..... 4- مواقف للسيارات والمعدات 5- مرمى مخلفات بناء 6- خزانات مياه 7- سكن عاملين 8- مصلى ودورات مياه 14 of L-1

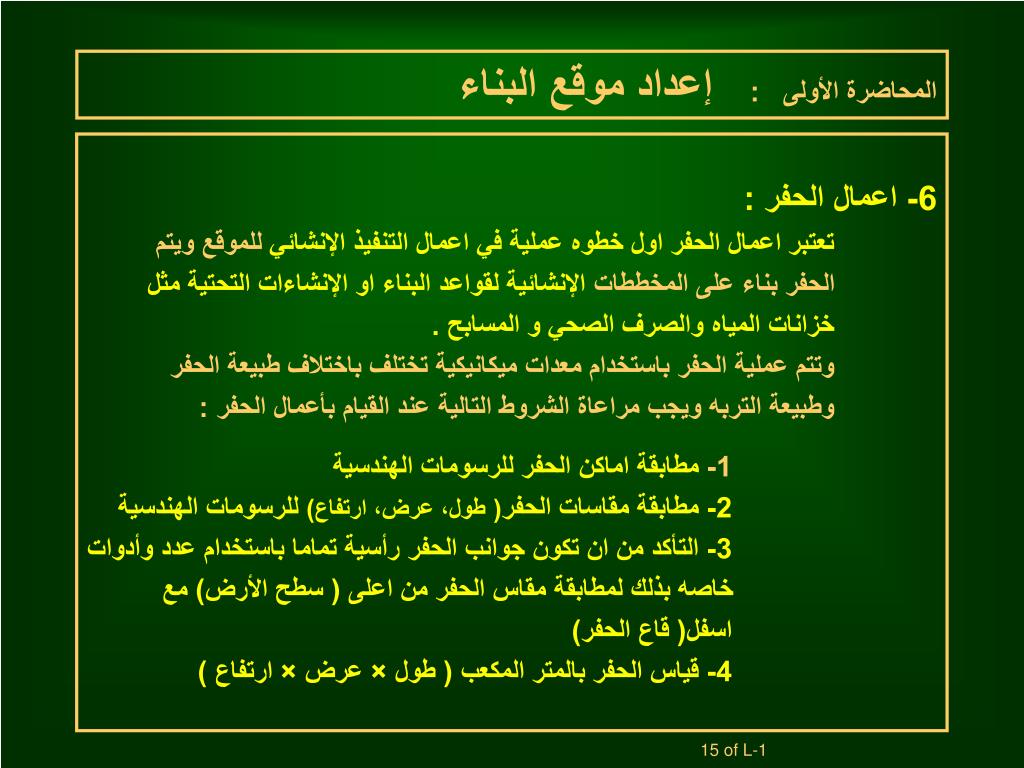

33. المحاضرة الأولى :إعداد موقع البناء 6- اعمال الحفر :تعتبر اعمال الحفر اول خطوه عملية في اعمال التنفيذ الإنشائي للموقع ويتم الحفر بناء على المخططات الإنشائية لقواعد البناء او الإنشاءات التحتية مثل خزانات المياه والصرف الصحي و المسابح . وتتم عملية الحفر باستخدام معدات ميكانيكية تختلف باختلاف طبيعة الحفر وطبيعة التربه ويجب مراعاة الشروط التالية عند القيام بأعمال الحفر : 1- مطابقة اماكن الحفر للرسومات الهندسية 2- مطابقة مقاسات الحفر( طول، عرض، ارتفاع) للرسومات الهندسية 3- التأكد من ان تكون جوانب الحفر رأسية تماما باستخدام عدد وأدوات خاصه بذلك لمطابقة مقاس الحفر من اعلى ( سطح الأرض) مع اسفل( قاع الحفر) 4- قياس الحفر بالمتر المكعب ( طول × عرض × ارتفاع ) 15 of L-1

34. 20 of L-2

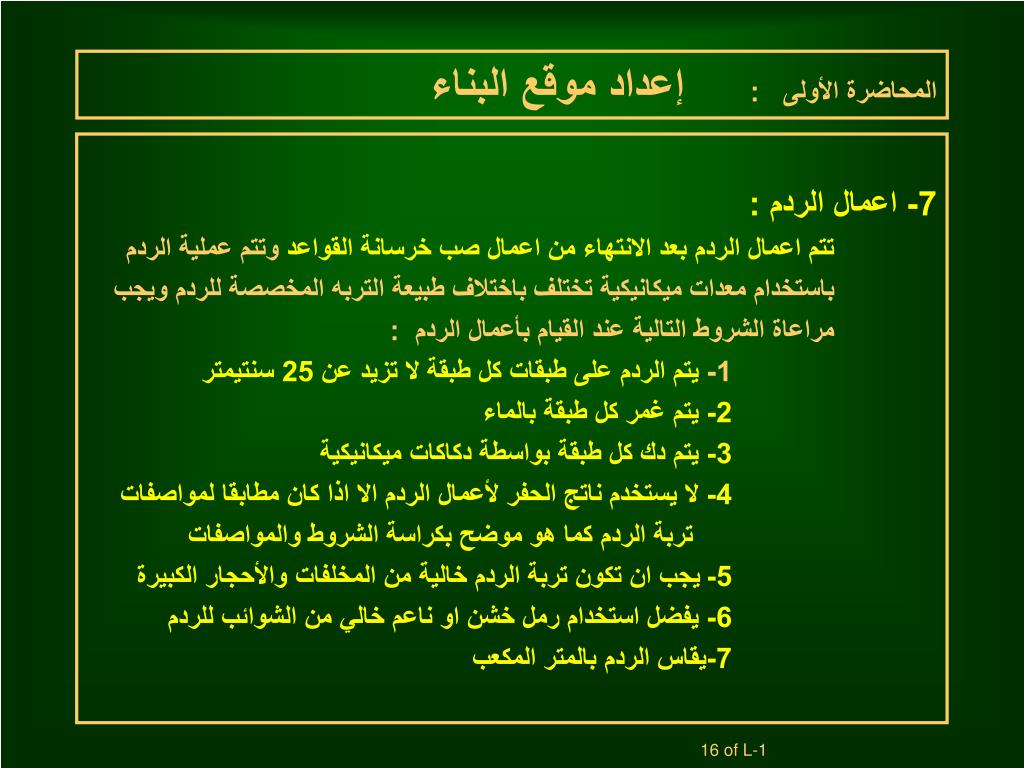

35. المحاضرة الأولى :إعداد موقع البناء 7- اعمال الردم :تتم اعمال الردم بعد الانتهاء من اعمال صب خرسانة القواعد وتتم عملية الردم باستخدام معدات ميكانيكية تختلف باختلاف طبيعة التربه المخصصة للردم ويجب مراعاة الشروط التالية عند القيام بأعمال الردم : 1- يتم الردم على طبقات كل طبقة لا تزيد عن 25 سنتيمتر 2- يتم غمر كل طبقة بالماء 3- يتم دك كل طبقة بواسطة دكاكات ميكانيكية 4- لا يستخدم ناتج الحفر لأعمال الردم الا اذا كان مطابقا لمواصفات تربة الردم كما هو موضح بكراسة الشروط والمواصفات 5- يجب ان تكون تربة الردم خالية من المخلفات والأحجار الكبيرة 6- يفضل استخدام رمل خشن او ناعم خالي من الشوائب للردم 7-يقاس الردم بالمتر المكعب 16 of L-1
