解码器的作用与组成亮度通道的组成及原理色度通道的组成及原理

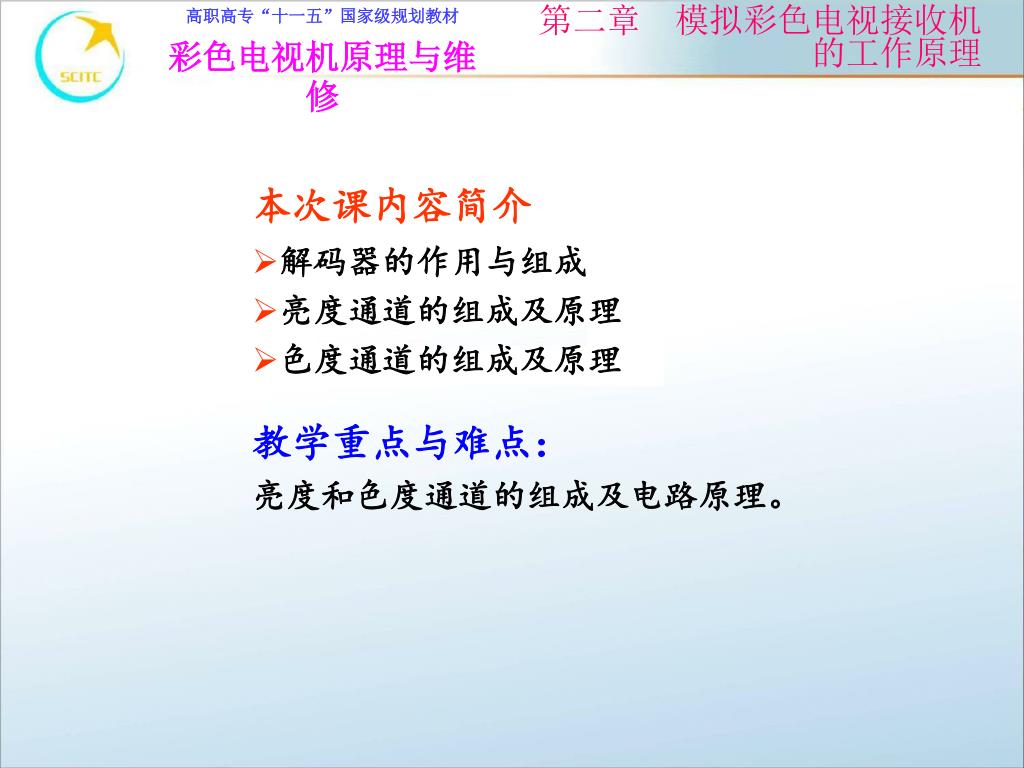

本次课内容简介 • 解码器的作用与组成 • 亮度通道的组成及原理 • 色度通道的组成及原理教学重点与难点：亮度和色度通道的组成及电路原理。

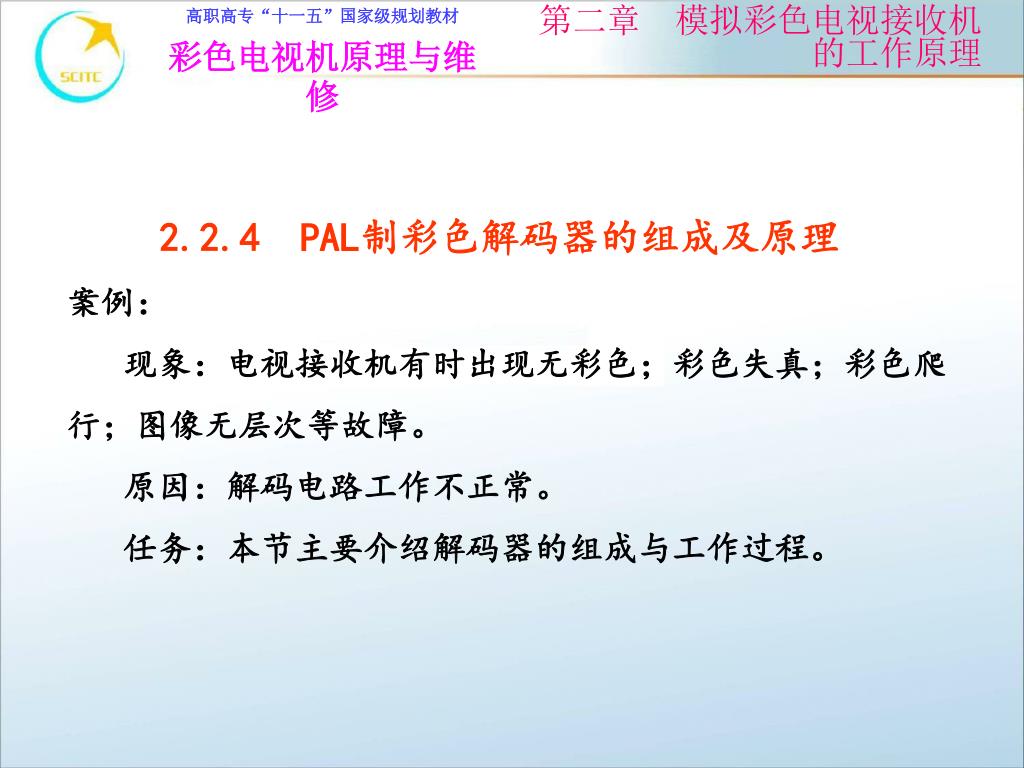

2.2.4PAL制彩色解码器的组成及原理 案例：现象：电视接收机有时出现无彩色；彩色失真；彩色爬行；图像无层次等故障。原因：解码电路工作不正常。任务：本节主要介绍解码器的组成与工作过程。

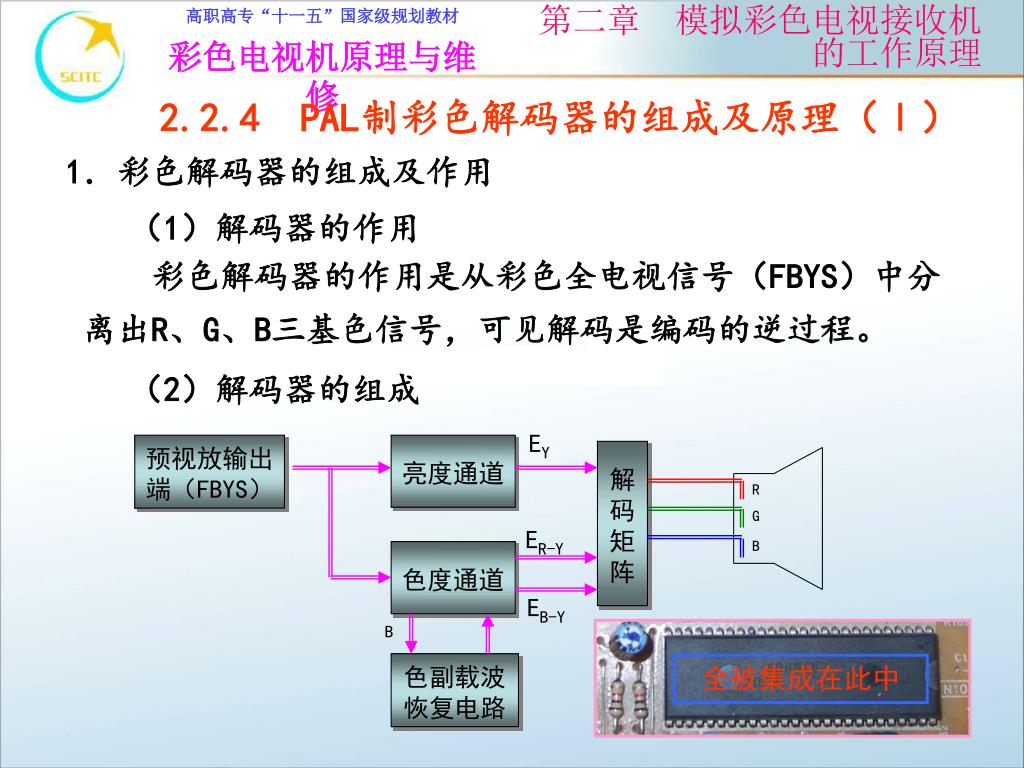

EY 预视放输出端（FBYS）亮度通道解码矩阵 R G ER-Y B 色度通道 EB-Y B 色副载波恢复电路全被集成在此中 2.2.4PAL制彩色解码器的组成及原理（Ⅰ） 1．彩色解码器的组成及作用（1）解码器的作用彩色解码器的作用是从彩色全电视信号（FBYS）中分离出R、G、B三基色信号，可见解码是编码的逆过程。（2）解码器的组成

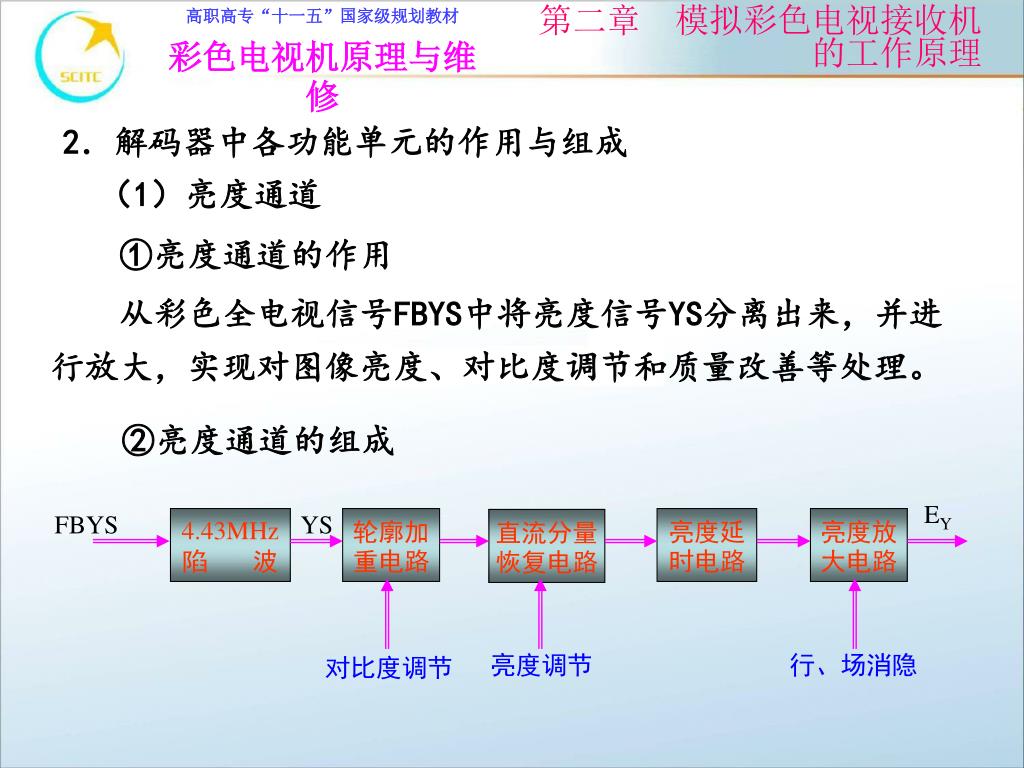

EY FBYS 4.43MHz陷波 YS 轮廓加重电路亮度延时电路亮度放大电路直流分量恢复电路亮度调节行、场消隐对比度调节 2．解码器中各功能单元的作用与组成（1）亮度通道 ①亮度通道的作用从彩色全电视信号FBYS中将亮度信号YS分离出来，并进行放大，实现对图像亮度、对比度调节和质量改善等处理。 ②亮度通道的组成

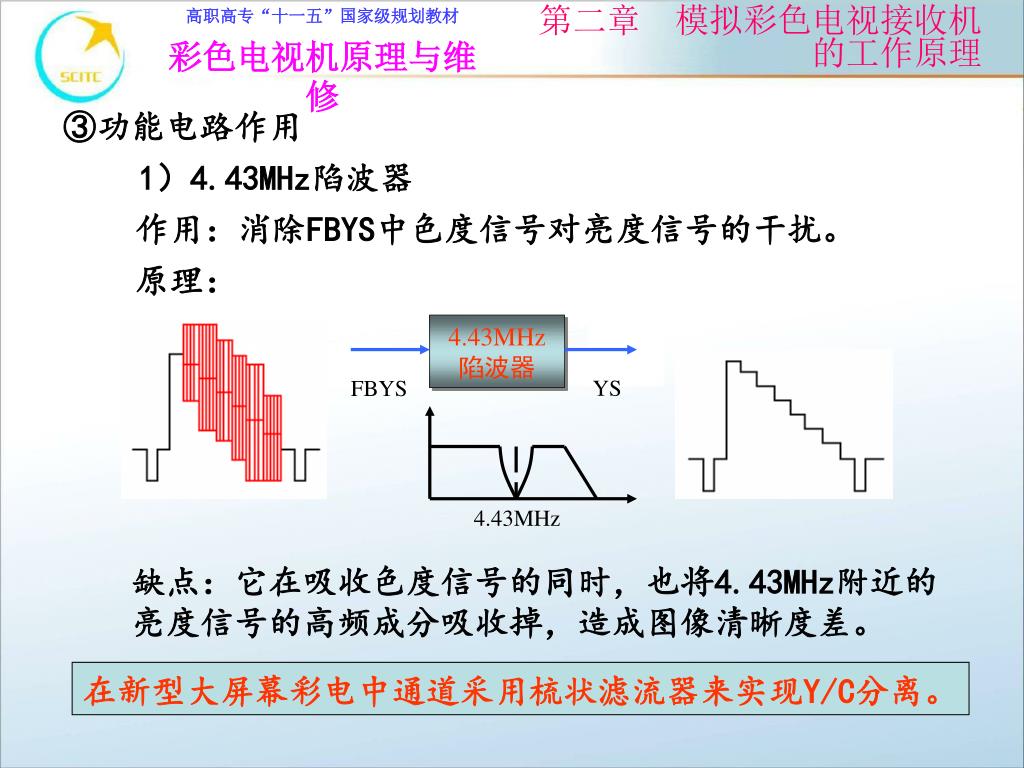

4.43MHz陷波器 YS FBYS 4.43MHz ③功能电路作用 1）4.43MHz陷波器作用：消除FBYS中色度信号对亮度信号的干扰。原理：缺点：它在吸收色度信号的同时，也将4.43MHz附近的亮度信号的高频成分吸收掉，造成图像清晰度差。在新型大屏幕彩电中通道采用梳状滤流器来实现Y/C分离。

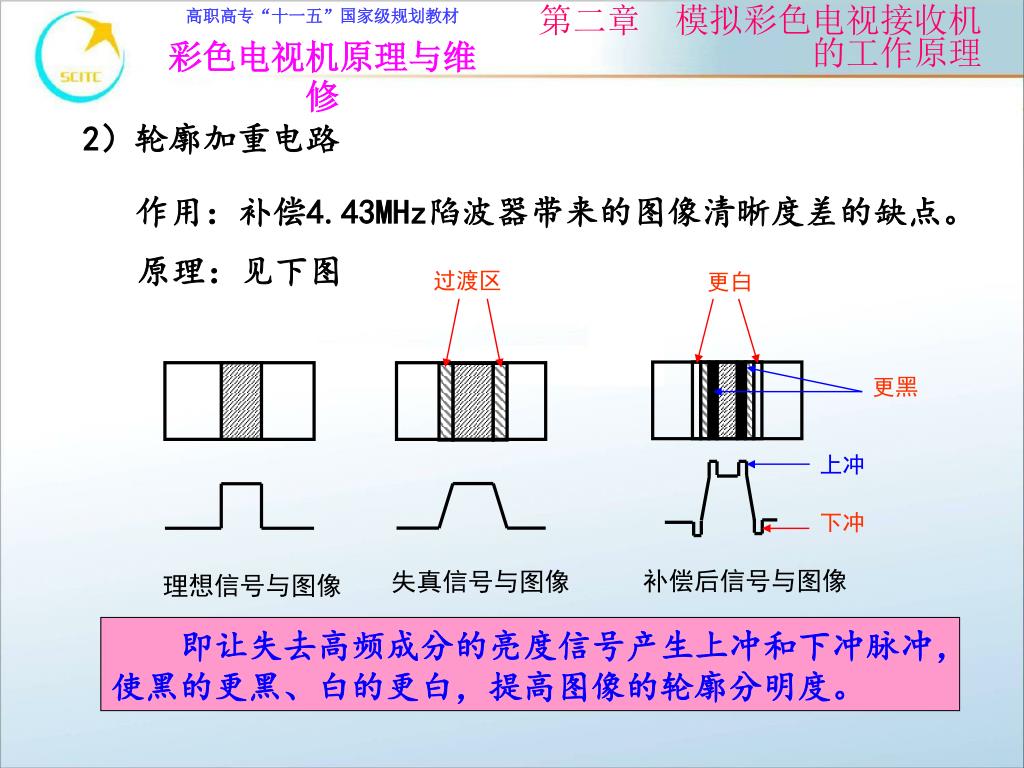

过渡区 更白更黑上冲下冲补偿后信号与图像理想信号与图像失真信号与图像 2）轮廓加重电路作用：补偿4.43MHz陷波器带来的图像清晰度差的缺点。原理：见下图即让失去高频成分的亮度信号产生上冲和下冲脉冲，使黑的更黑、白的更白，提高图像的轮廓分明度。

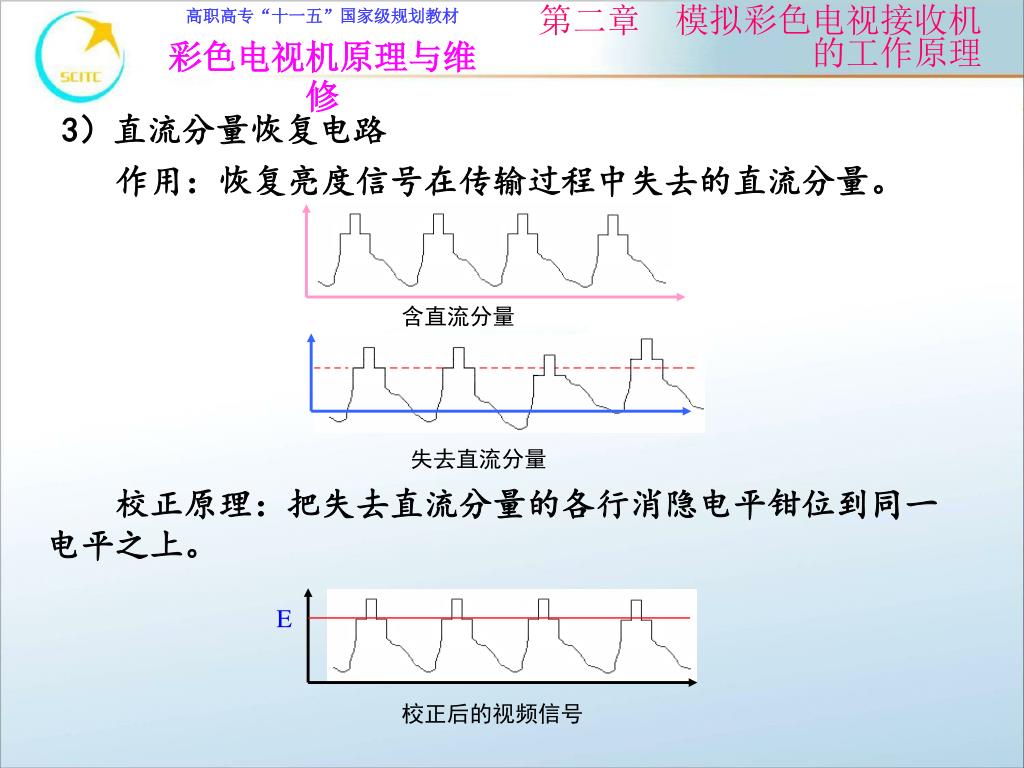

含直流分量 E 校正后的视频信号失去直流分量 3）直流分量恢复电路作用：恢复亮度信号在传输过程中失去的直流分量。校正原理：把失去直流分量的各行消隐电平钳位到同一电平之上。

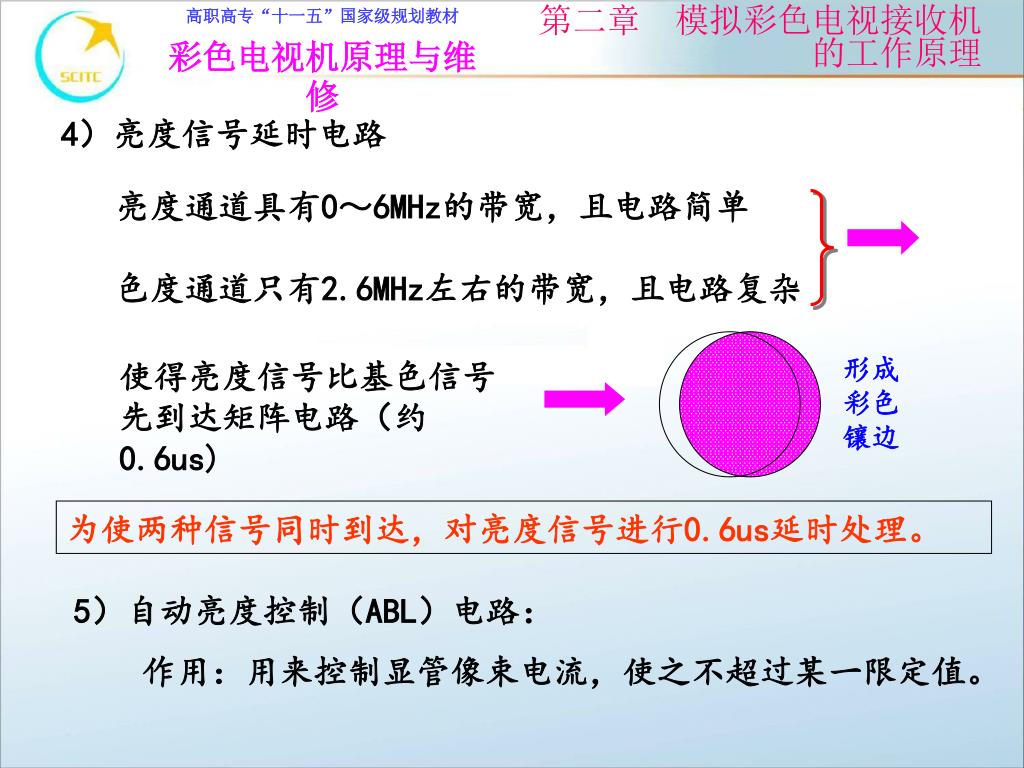

形成彩色镶边 4）亮度信号延时电路亮度通道具有0～6MHz的带宽，且电路简单色度通道只有2.6MHz左右的带宽，且电路复杂使得亮度信号比基色信号先到达矩阵电路（约0.6us) 为使两种信号同时到达，对亮度信号进行0.6us延时处理。 5）自动亮度控制（ABL）电路：作用：用来控制显管像束电流，使之不超过某一限定值。

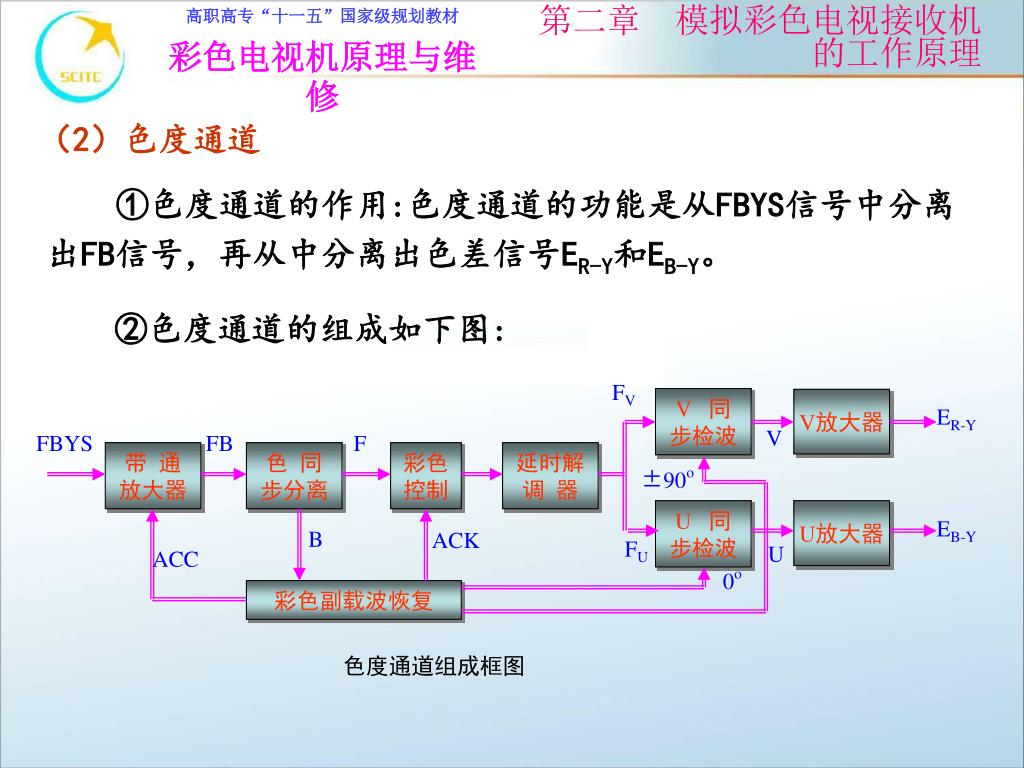

FV V 同步检波 V放大器 ER-Y FBYS FB F V 带通放大器色同步分离彩色控制延时解调器 ±90o U 同步检波 U放大器 EB-Y B ACK FU ACC U 0o 彩色副载波恢复色度通道组成框图（2）色度通道 ①色度通道的作用:色度通道的功能是从FBYS信号中分离出FB信号，再从中分离出色差信号ER-Y和EB-Y。 ②色度通道的组成如下图:

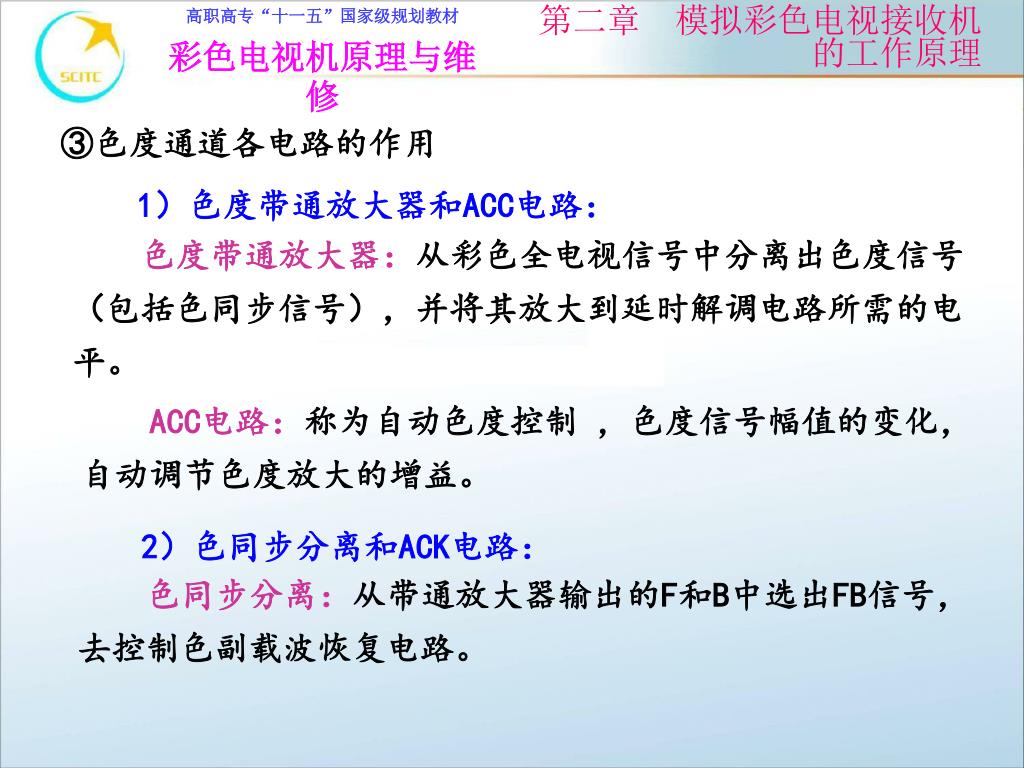

③色度通道各电路的作用 1）色度带通放大器和ACC电路：色度带通放大器：从彩色全电视信号中分离出色度信号（包括色同步信号），并将其放大到延时解调电路所需的电平。 ACC电路：称为自动色度控制，色度信号幅值的变化，自动调节色度放大的增益。 2）色同步分离和ACK电路：色同步分离：从带通放大器输出的F和B中选出FB信号，去控制色副载波恢复电路。

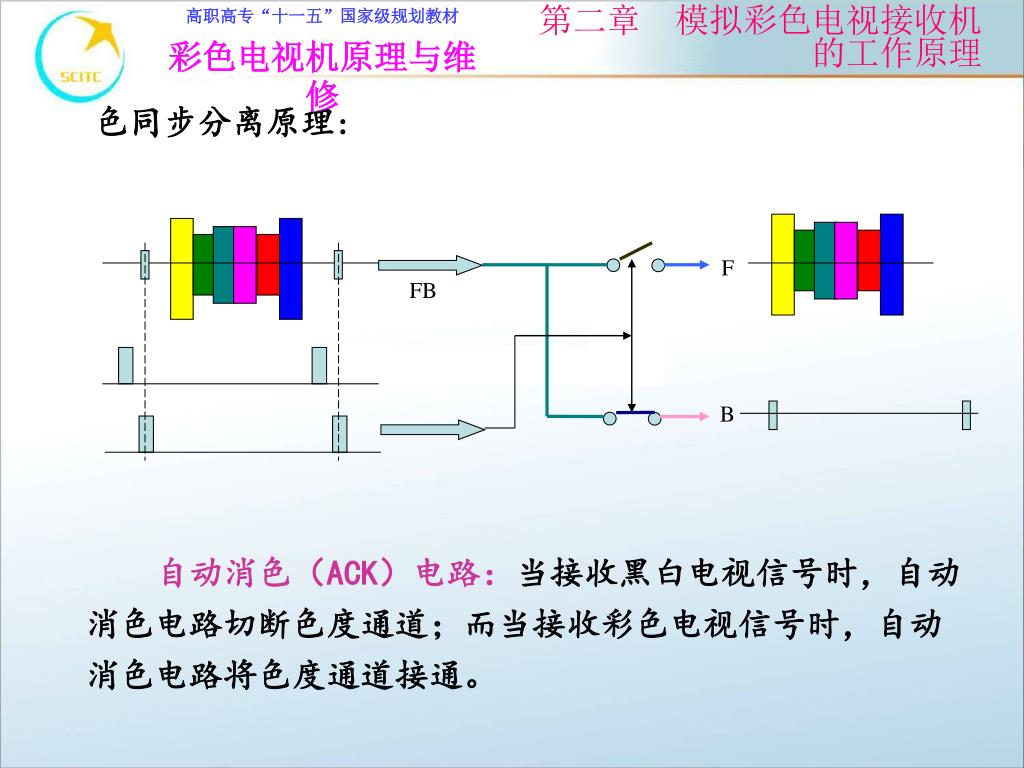

F FB B 色同步分离原理: 自动消色（ACK）电路：当接收黑白电视信号时，自动消色电路切断色度通道；而当接收彩色电视信号时，自动消色电路将色度通道接通。

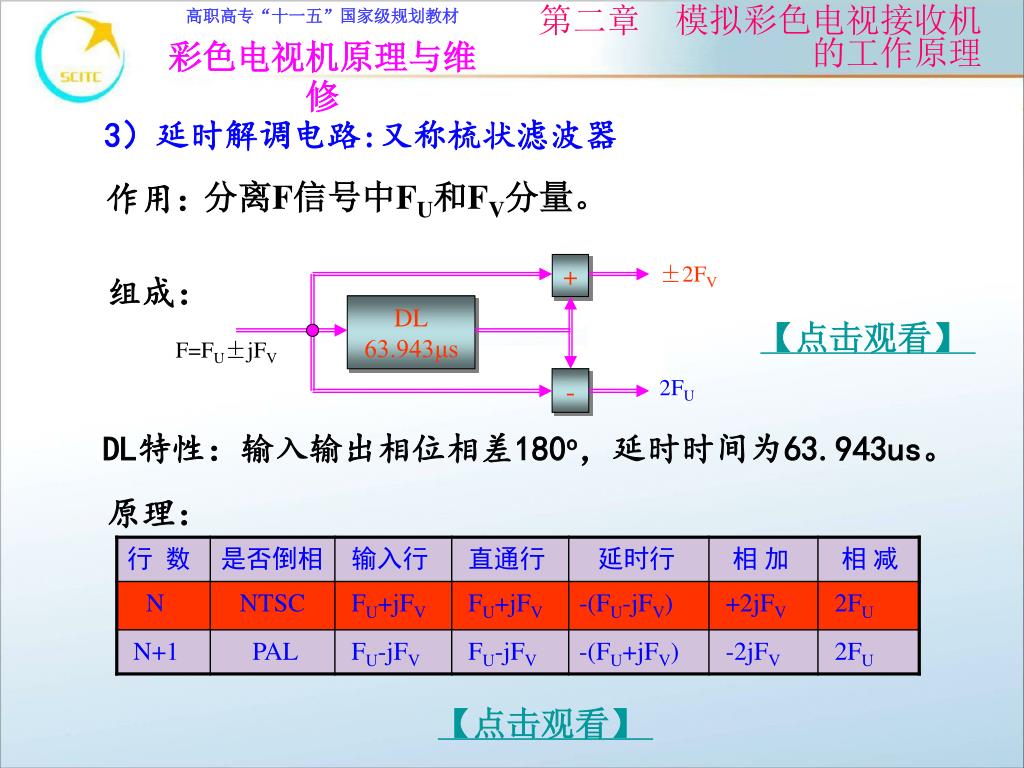

+ ±2FV DL 63.943μs F=FU±jFV 2FU - 3）延时解调电路:又称梳状滤波器作用：分离F信号中FU和FV分量。组成：【点击观看】 DL特性：输入输出相位相差180o，延时时间为63.943us。原理：【点击观看】

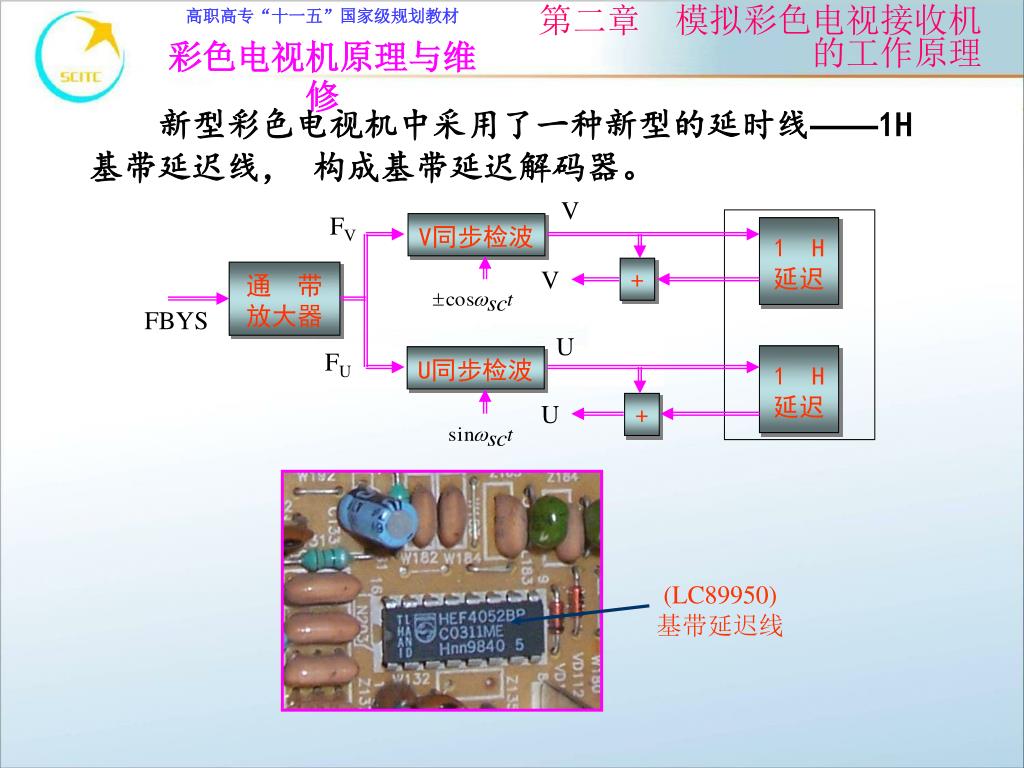

V FV V同步检波 1 H延迟 + 通带放大器 V FBYS U FU 1 H延迟 U同步检波 + U (LC89950)基带延迟线新型彩色电视机中采用了一种新型的延时线——1H 基带延迟线，构成基带延迟解码器。

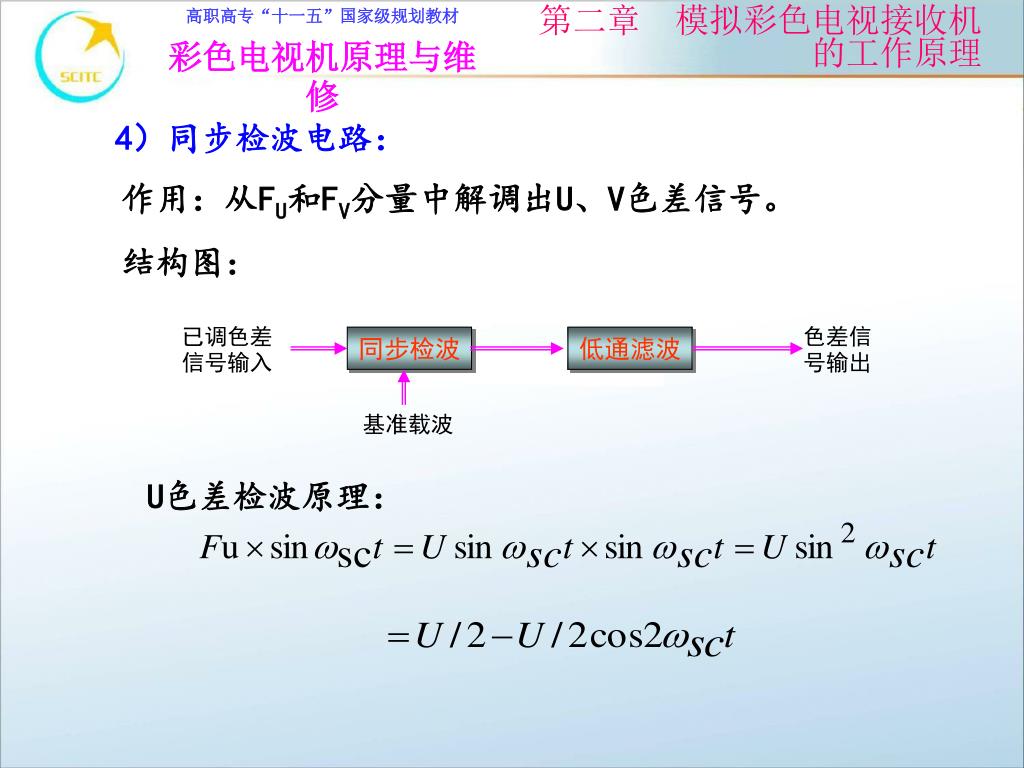

已调色差信号输入 色差信号输出同步检波低通滤波基准载波 4）同步检波电路：作用：从FU和FV分量中解调出U、V色差信号。结构图： U色差检波原理：

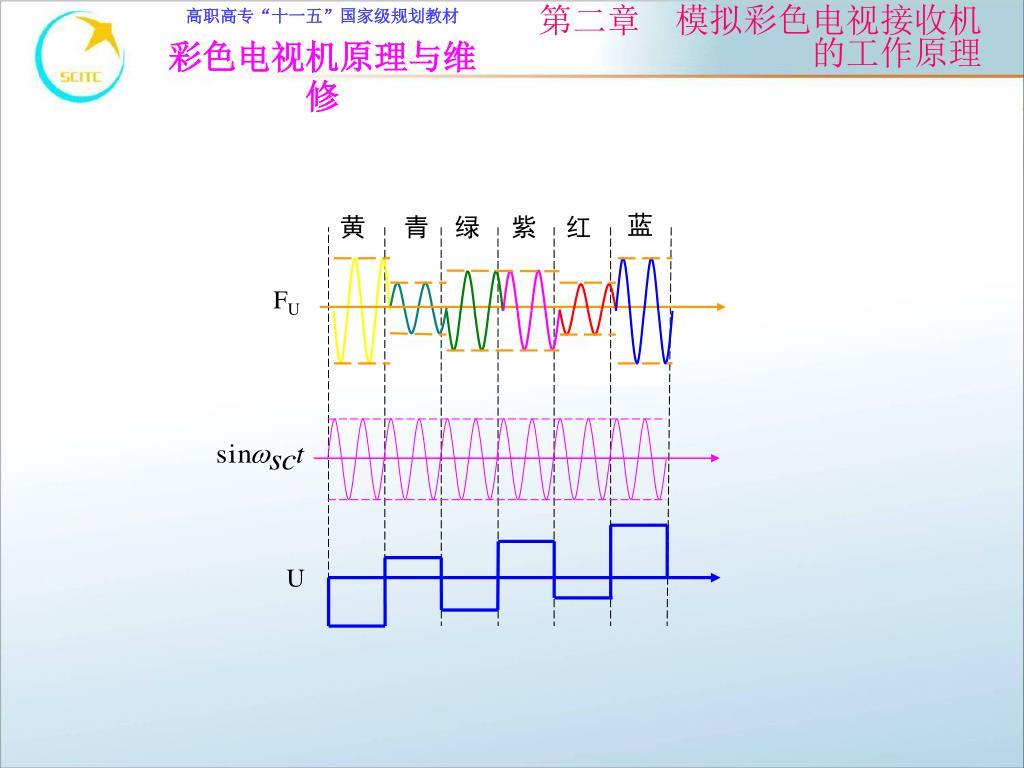

蓝黄青绿紫红 FU U

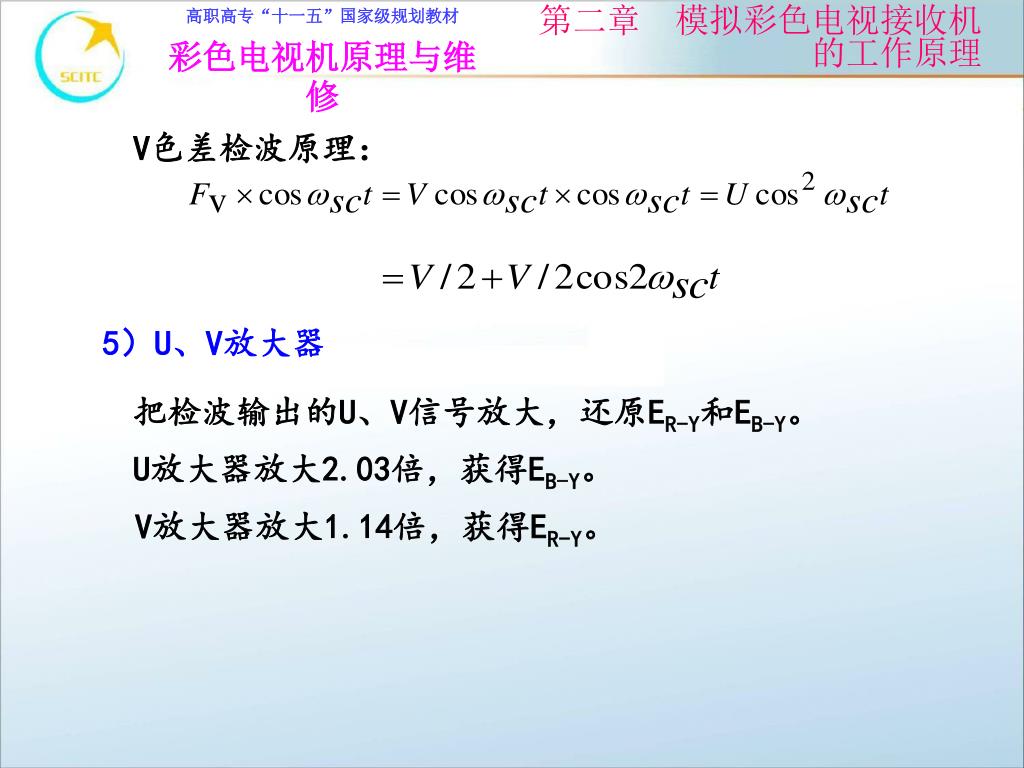

V色差检波原理： 5）U、V放大器把检波输出的U、V信号放大，还原ER-Y和EB-Y。 U放大器放大2.03倍，获得EB-Y。 V放大器放大1.14倍，获得ER-Y。

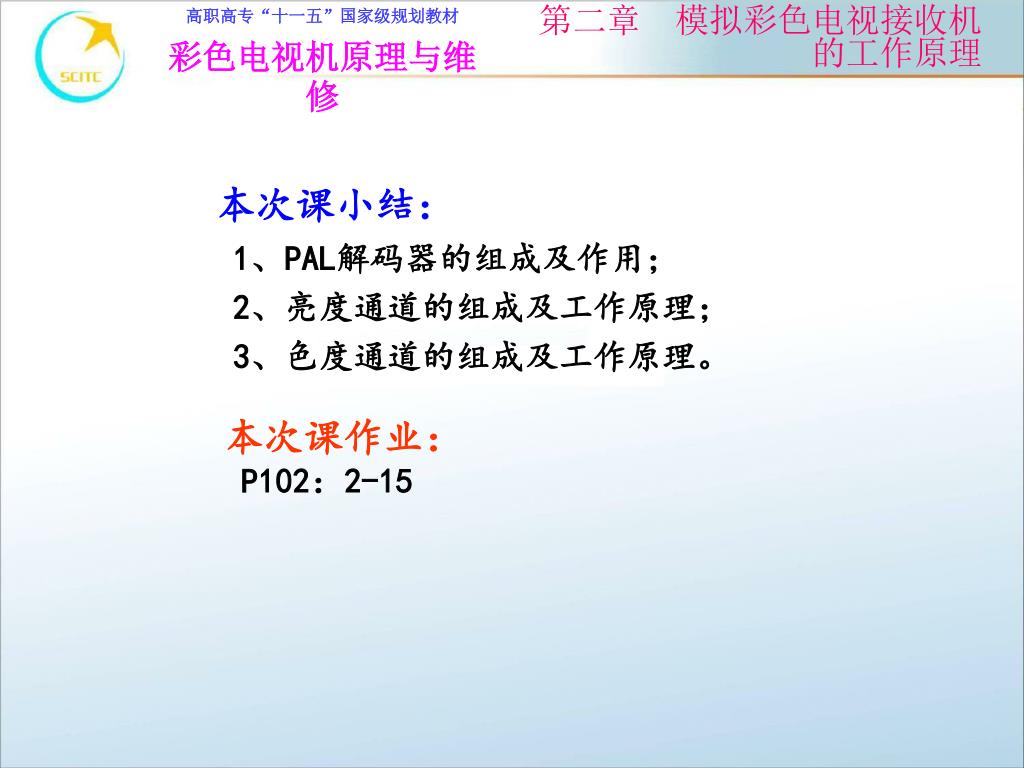

本次课小结： 1、PAL解码器的组成及作用； 2、亮度通道的组成及工作原理； 3、色度通道的组成及工作原理。本次课作业： P102：2-15
