第七章 MCS-51 的串行口. 一、复习. 二、串行口的四种工作方式. 三 、 串行口的应用举例与实验六. 4 、串行通信工作方式. 方式 0 方式 0 时，串行口为同步移位寄存器的输入输出方式。主要用于扩展并行输入或输出口。数据由 RXD （ P3.0 ）引脚输入或输出，同步移位脉冲由 TXD （ P3.1 ）引脚输出。发送和接收均为 8 位数据， 低位 在先，高位在后。 波特率固定为 fosc/12 。 SM2 必为 0 。 （ 1 ）方式 0 输出. （ 2 ）方式 0 输入. 扩展并行输入或输出口. TI. 先发送低位示意图. 并出.
E N D
第七章 MCS-51的串行口 一、复习 二、串行口的四种工作方式 三、 串行口的应用举例与实验六

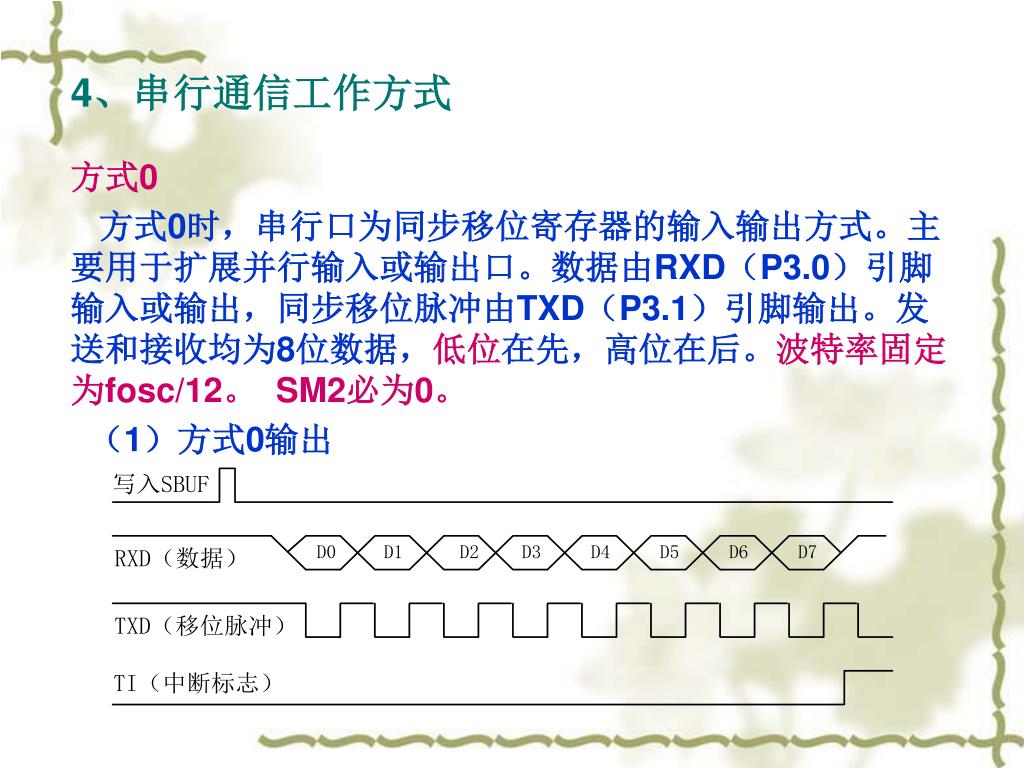

4、串行通信工作方式 方式0 方式0时，串行口为同步移位寄存器的输入输出方式。主要用于扩展并行输入或输出口。数据由RXD（P3.0）引脚输入或输出，同步移位脉冲由TXD（P3.1）引脚输出。发送和接收均为8位数据，低位在先，高位在后。波特率固定为fosc/12。 SM2必为0。 （1）方式0输出

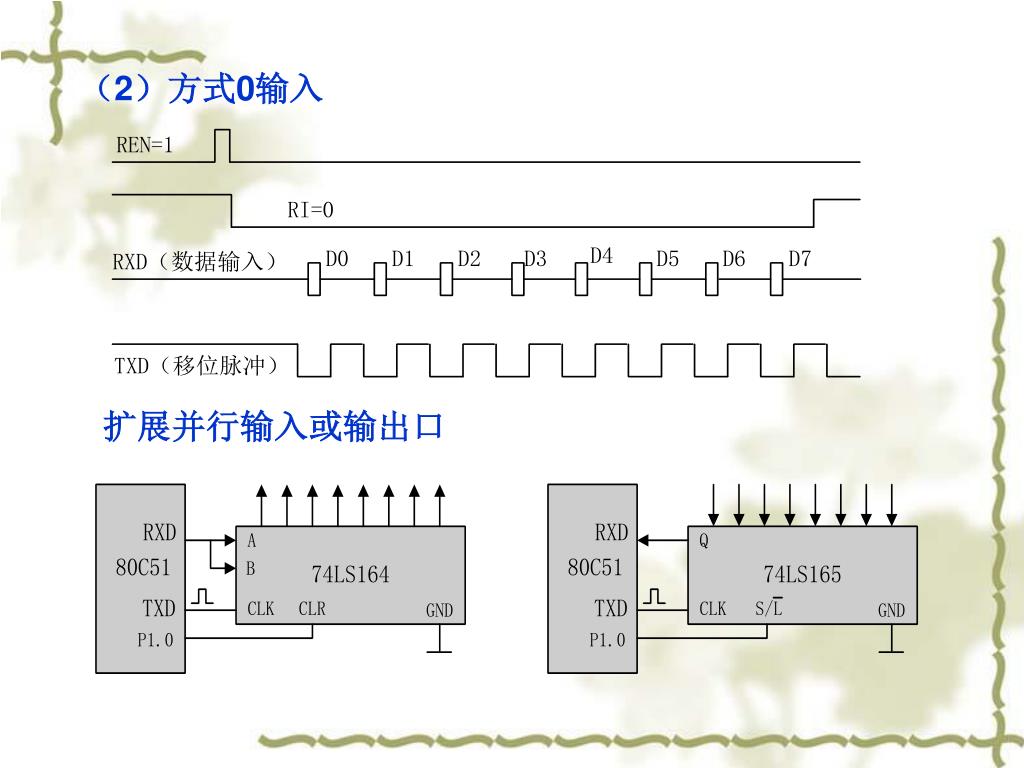

（2）方式0输入 扩展并行输入或输出口

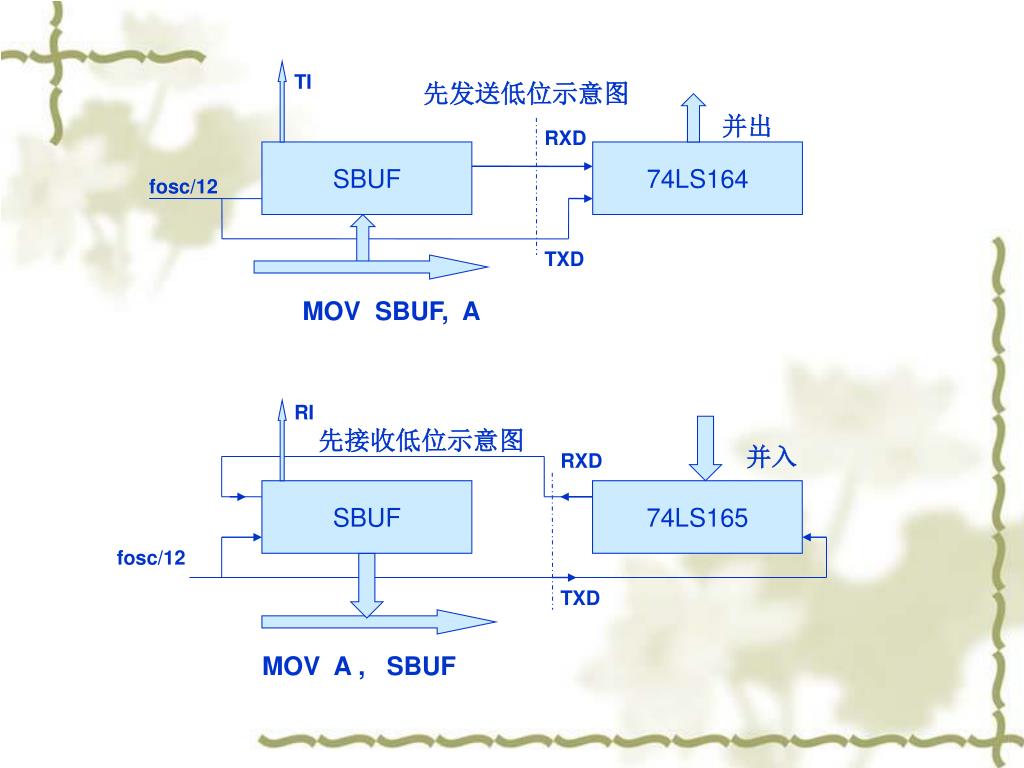

TI 先发送低位示意图 并出 RXD SBUF 74LS164 fosc/12 TXD MOV SBUF, A RI 先接收低位示意图 并入 RXD SBUF 74LS165 fosc/12 TXD MOV A , SBUF
方式1 方式1是10位数据的异步通信口。TXD为数据发送引脚，RXD为数据接收引脚，传送一帧数据的格式如图所示。其中1位起始位，8位数据位，1位停止位。

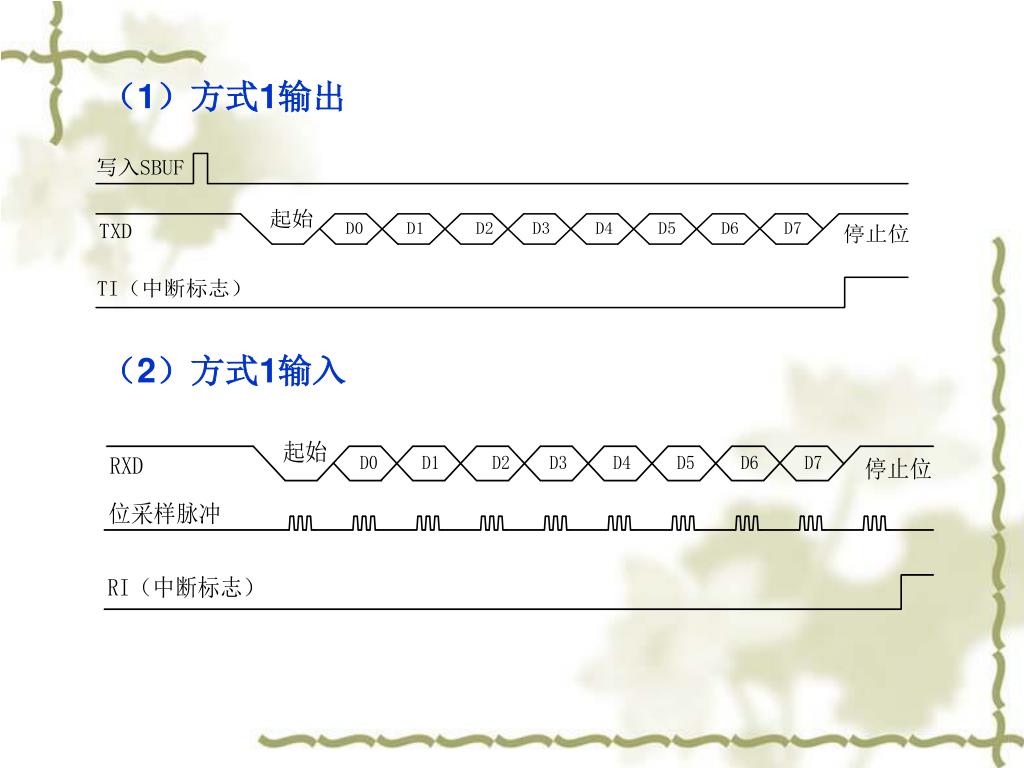

（1）方式1输出 （2）方式1输入

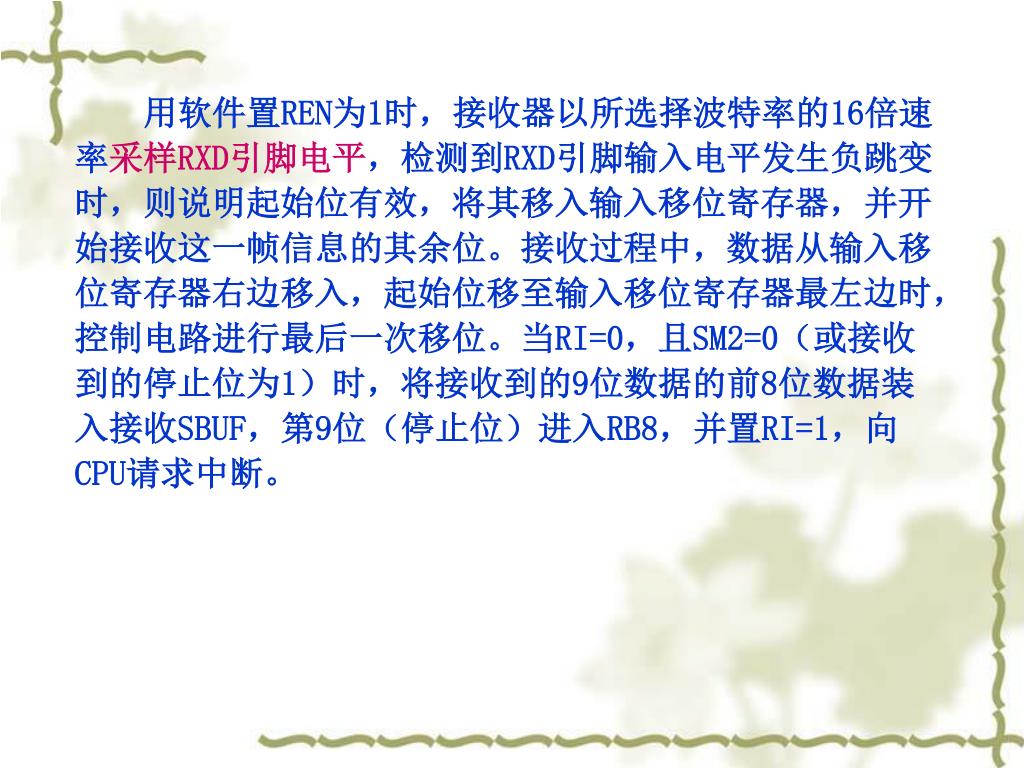

用软件置REN为1时，接收器以所选择波特率的16倍速率采样RXD引脚电平，检测到RXD引脚输入电平发生负跳变时，则说明起始位有效，将其移入输入移位寄存器，并开始接收这一帧信息的其余位。接收过程中，数据从输入移位寄存器右边移入，起始位移至输入移位寄存器最左边时，控制电路进行最后一次移位。当RI=0，且SM2=0（或接收到的停止位为1）时，将接收到的9位数据的前8位数据装入接收SBUF，第9位（停止位）进入RB8，并置RI=1，向CPU请求中断。用软件置REN为1时，接收器以所选择波特率的16倍速率采样RXD引脚电平，检测到RXD引脚输入电平发生负跳变时，则说明起始位有效，将其移入输入移位寄存器，并开始接收这一帧信息的其余位。接收过程中，数据从输入移位寄存器右边移入，起始位移至输入移位寄存器最左边时，控制电路进行最后一次移位。当RI=0，且SM2=0（或接收到的停止位为1）时，将接收到的9位数据的前8位数据装入接收SBUF，第9位（停止位）进入RB8，并置RI=1，向CPU请求中断。

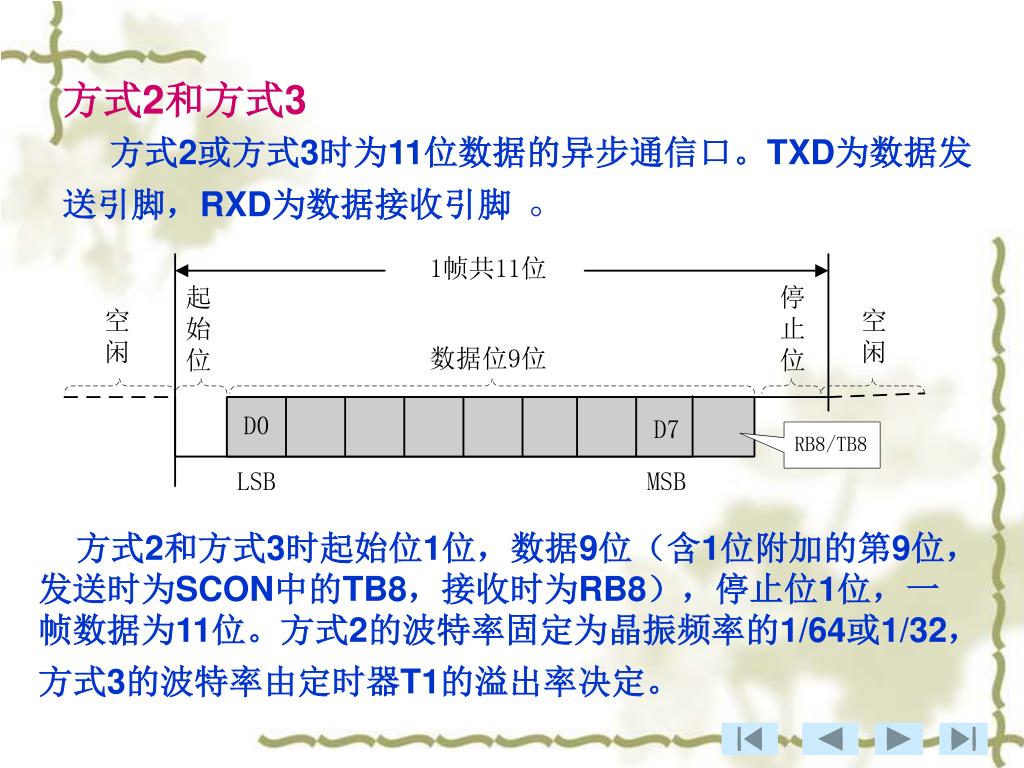

方式2和方式3 方式2或方式3时为11位数据的异步通信口。TXD为数据发送引脚，RXD为数据接收引脚 。 方式2和方式3时起始位1位，数据9位（含1位附加的第9位，发送时为SCON中的TB8，接收时为RB8），停止位1位，一帧数据为11位。方式2的波特率固定为晶振频率的1/64或1/32，方式3的波特率由定时器T1的溢出率决定。

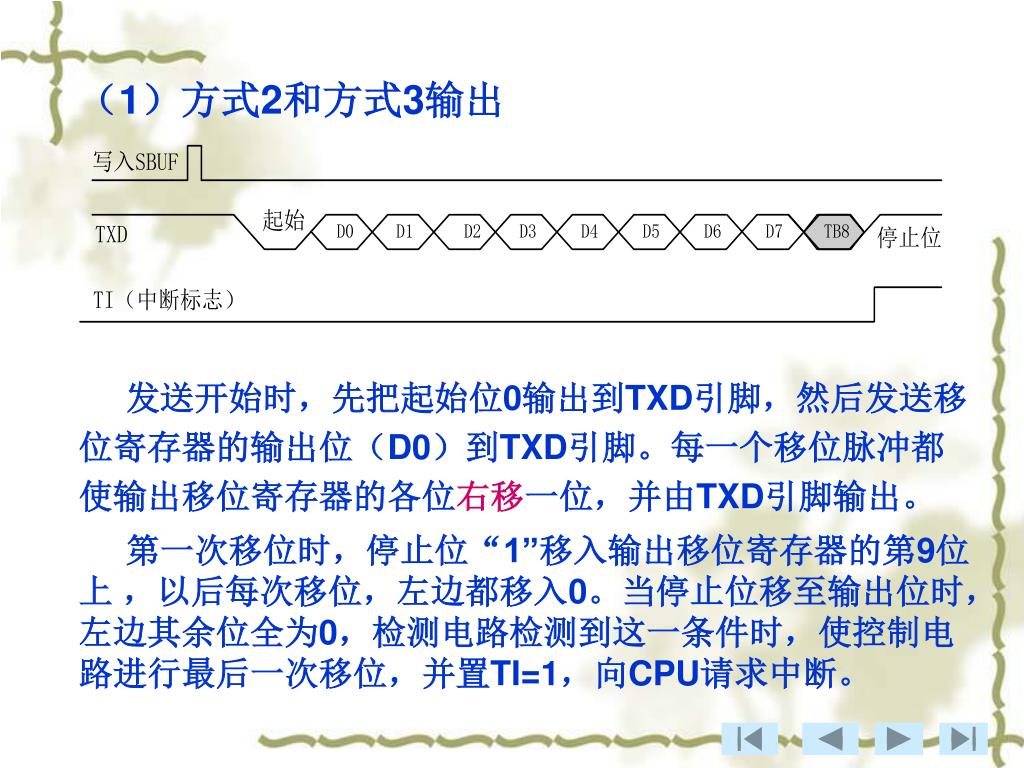

（1）方式2和方式3输出 发送开始时，先把起始位0输出到TXD引脚，然后发送移位寄存器的输出位（D0）到TXD引脚。每一个移位脉冲都使输出移位寄存器的各位右移一位，并由TXD引脚输出。 第一次移位时，停止位“1”移入输出移位寄存器的第9位上 ，以后每次移位，左边都移入0。当停止位移至输出位时，左边其余位全为0，检测电路检测到这一条件时，使控制电路进行最后一次移位，并置TI=1，向CPU请求中断。

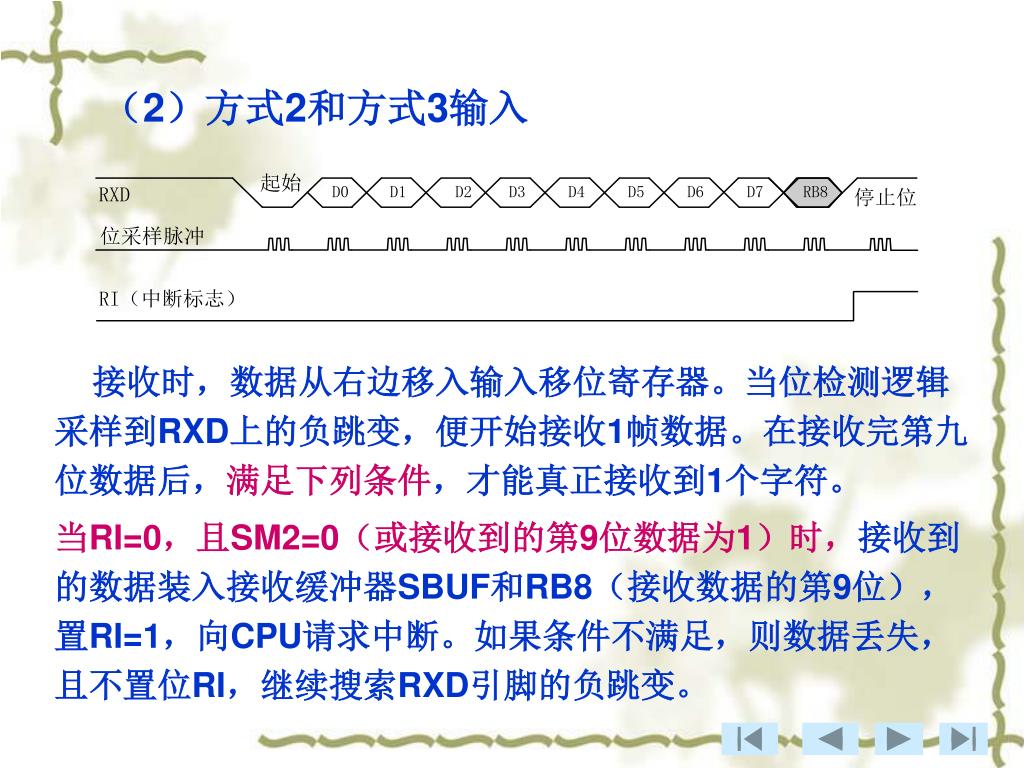

（2）方式2和方式3输入 接收时，数据从右边移入输入移位寄存器。当位检测逻辑采样到RXD上的负跳变，便开始接收1帧数据。在接收完第九位数据后，满足下列条件，才能真正接收到1个字符。 当RI=0，且SM2=0（或接收到的第9位数据为1）时，接收到的数据装入接收缓冲器SBUF和RB8（接收数据的第9位），置RI=1，向CPU请求中断。如果条件不满足，则数据丢失，且不置位RI，继续搜索RXD引脚的负跳变。
1、串行口方式0的应用 80C51串行口的应用举例 方式0时，串行口为同步移位寄存器的输入输出方式。主要用于扩展并行输入或输出口。 74LS164可用于扩展并行输出口，74LS165可用于扩展输入口。 数据由RXD（P3.0）引脚输入或输出，同步移位脉冲由TXD（P3.1）引脚输出。发送和接收均为8位数据，低位在先，高位在后。波特率固定为fosc/12。

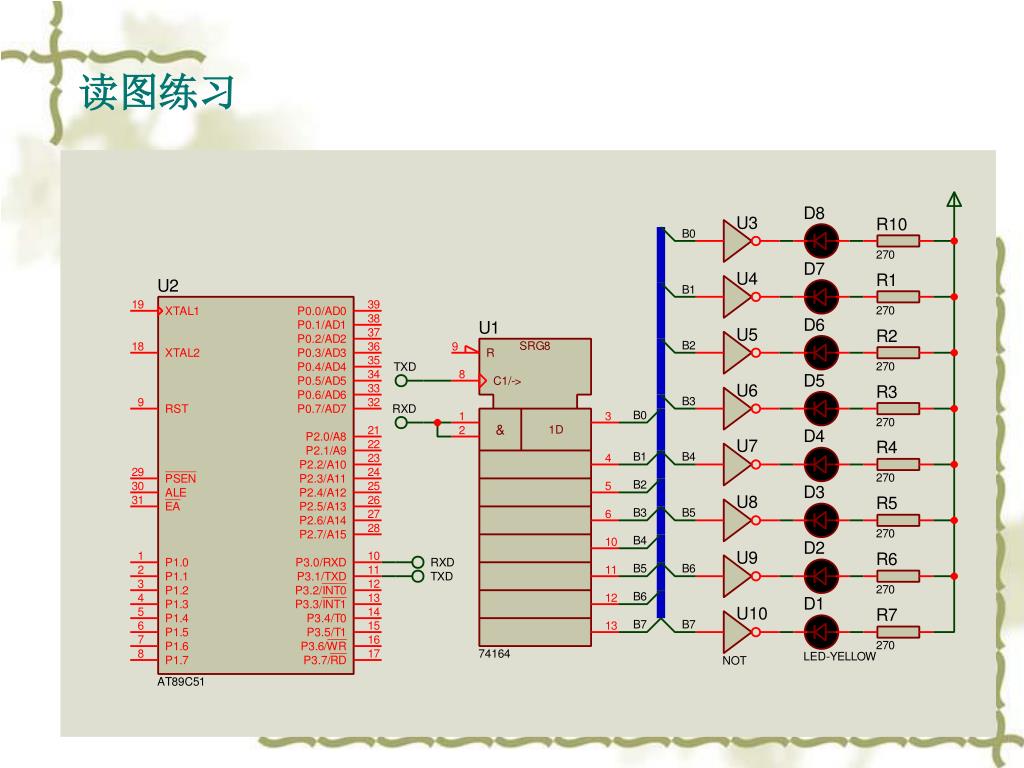

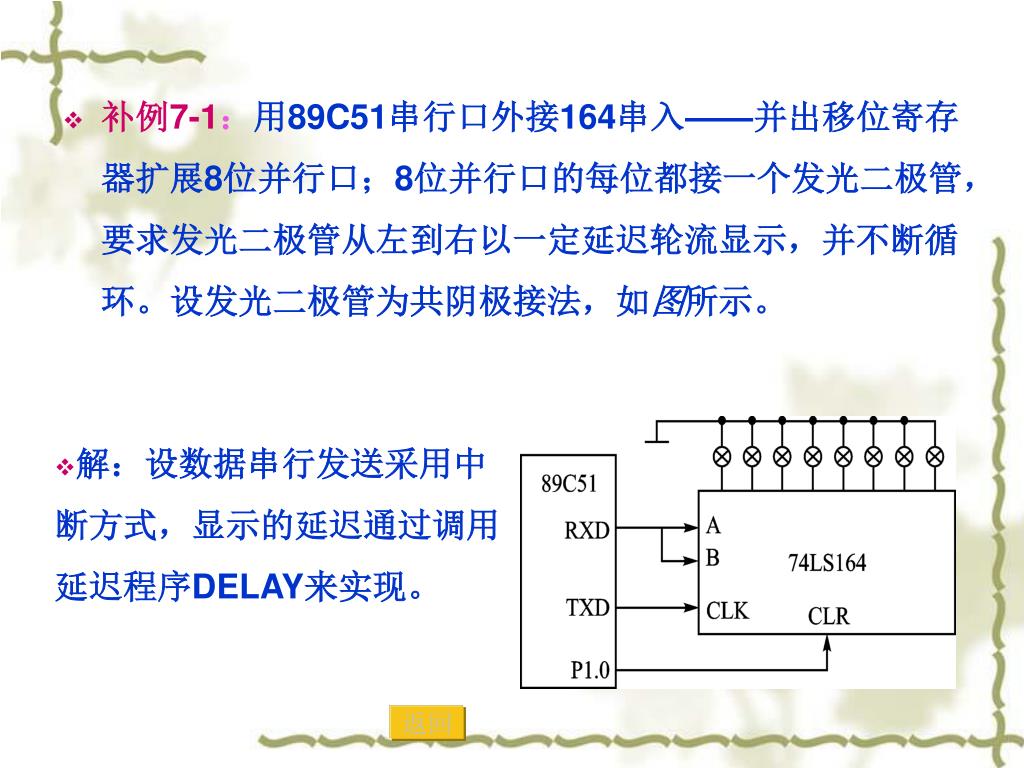

补例7-1：用89C51串行口外接164串入——并出移位寄存器扩展8位并行口；8位并行口的每位都接一个发光二极管，要求发光二极管从左到右以一定延迟轮流显示，并不断循环。设发光二极管为共阴极接法，如图所示。补例7-1：用89C51串行口外接164串入——并出移位寄存器扩展8位并行口；8位并行口的每位都接一个发光二极管，要求发光二极管从左到右以一定延迟轮流显示，并不断循环。设发光二极管为共阴极接法，如图所示。 • 解：设数据串行发送采用中断方式，显示的延迟通过调用延迟程序DELAY来实现。 返回
中断方式程序清单： ORG 0023H ;串行口中断入口 AJMP SBR ;转入串行口中断服务程序 ORG 2000H ;主程序起始地址 MOV SCON ,#00H ;串行口方式0初始化 MOV IE,#10010000B MOV A ,#80H ;最左一位发光二极管先亮 CLR P1.0 ;关闭并行输出 SETB P1.0 ;启动并行输出 MOV SBUF，A ;开始串行输出 LOOP : SJMP $ ;等待中断 SBR : ACALL DELAY ;显示延迟一段时间 CLR TI ;清发送中断标志 RR A 准备右边一位显示 CLR P1.0 ;关闭并行输出 SETB P1.0 ;启动并行输出 MOV SBUF , A ;再一次串行输出 RETI ;中断返回
查询方式程序清单： ORG 2000H ;主程序起始地址 MOV SCON ,#00H ;串行口方式0初始化 MOV A ,#80H ;最左一位发光二极管先亮 LOOP1: CLR P1.0 SETB P1.0 MOV SBUF，A ;开始串行输出 LOOP : JNB TI, $ ;等待中断 SBR : ;启动并行输出 ACALL DELAY ;显示延迟一段时间 CLR TI ;清发送中断标志 RR A ;准备右边一位显示 SJMP LOOP1

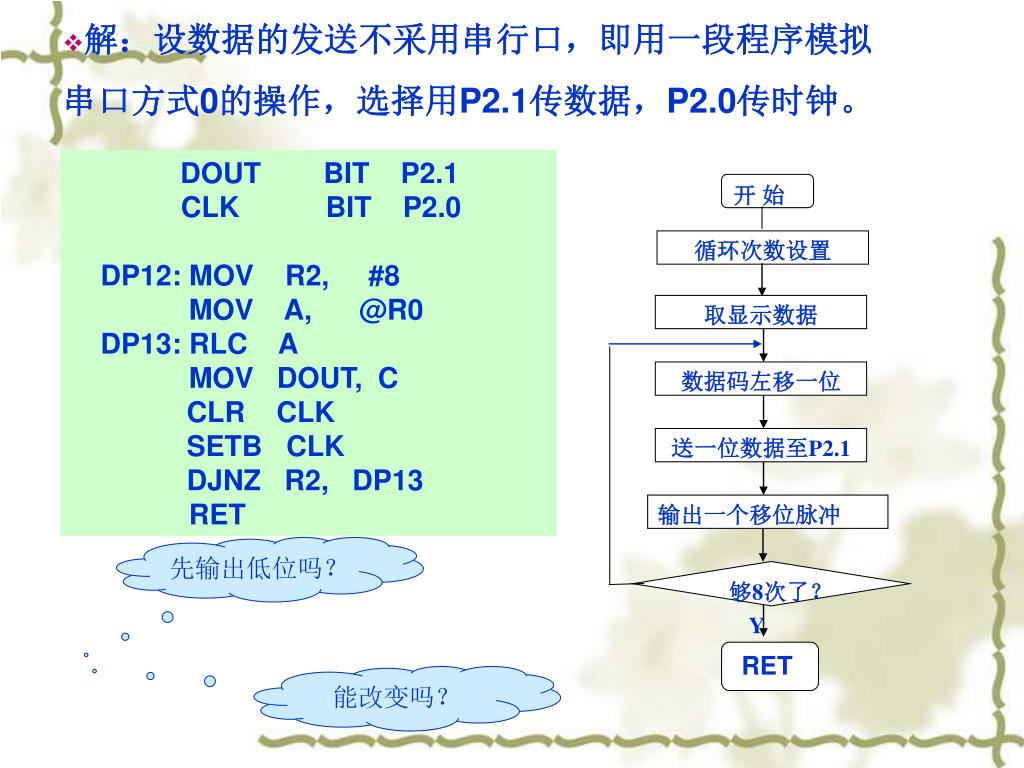

解：设数据的发送不采用串行口，即用一段程序模拟串口方式0的操作，选择用P2.1传数据，P2.0传时钟。解：设数据的发送不采用串行口，即用一段程序模拟串口方式0的操作，选择用P2.1传数据，P2.0传时钟。 开 始 循环次数设置 取显示数据 数据码左移一位 送一位数据至P2.1 输出一个移位脉冲 够8次了？ Y RET DOUT BIT P2.1 CLK BIT P2.0 DP12: MOV R2, #8 MOV A, @R0 DP13: RLC A MOV DOUT, C CLR CLK SETB CLK DJNZ R2, DP13 RET 先输出低位吗？ 能改变吗？

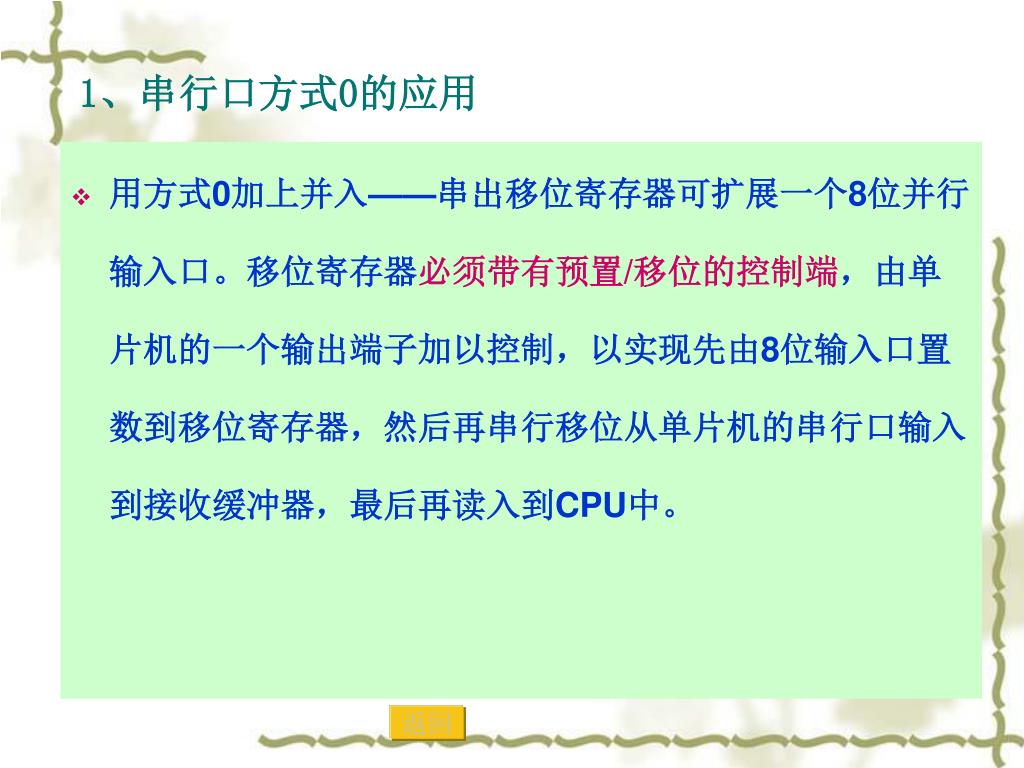

1、串行口方式0的应用 • 用方式0加上并入——串出移位寄存器可扩展一个8位并行输入口。移位寄存器必须带有预置/移位的控制端，由单片机的一个输出端子加以控制，以实现先由8位输入口置数到移位寄存器，然后再串行移位从单片机的串行口输入到接收缓冲器，最后再读入到CPU中。 返回
补例7-2：用89C51串行口外加移位寄存器165或166扩展8位输入口，输入数据由8个开关提供，另有一个开关K提供联络信号。当K=0时，表示要求输入数据，输入的8位为开关量，提供逻辑模拟子程序的输入信号。补例7-2：用89C51串行口外加移位寄存器165或166扩展8位输入口，输入数据由8个开关提供，另有一个开关K提供联络信号。当K=0时，表示要求输入数据，输入的8位为开关量，提供逻辑模拟子程序的输入信号。 • 74LS165读图所得：置数和移位由引脚shift控制，低为置数，高位移位。跨接在H上的开关量最先移出；而方式0的数据传送规则是低位在先，所以，最后移入SBUF中的数据为：A在最高位、H在最低位。

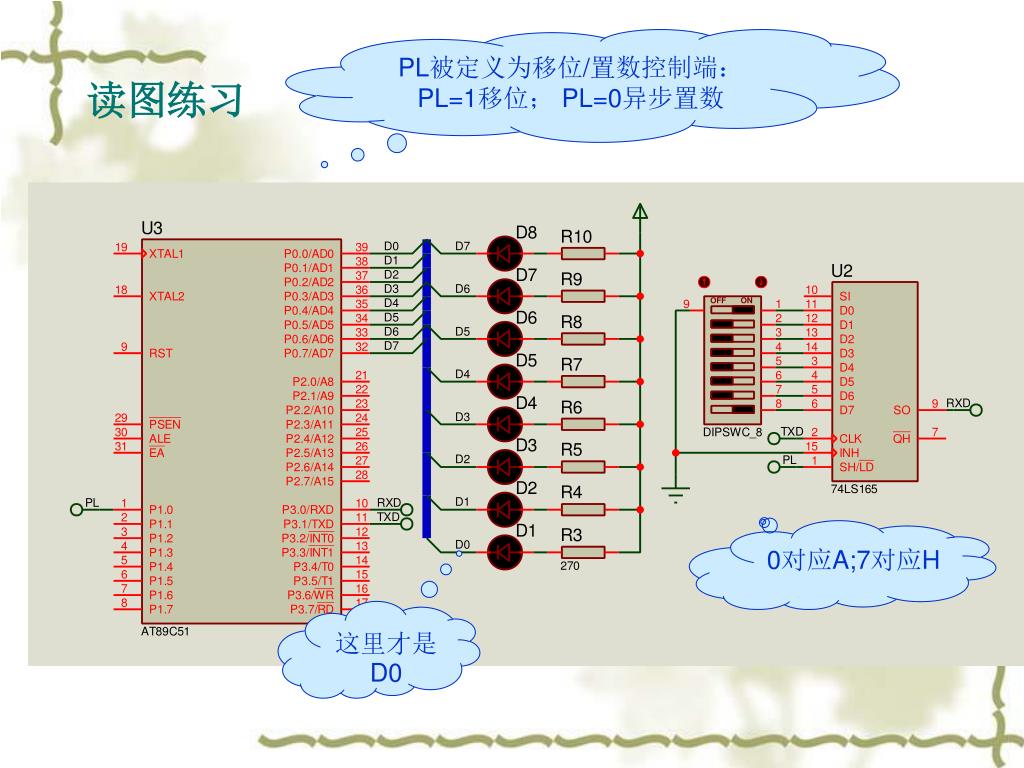

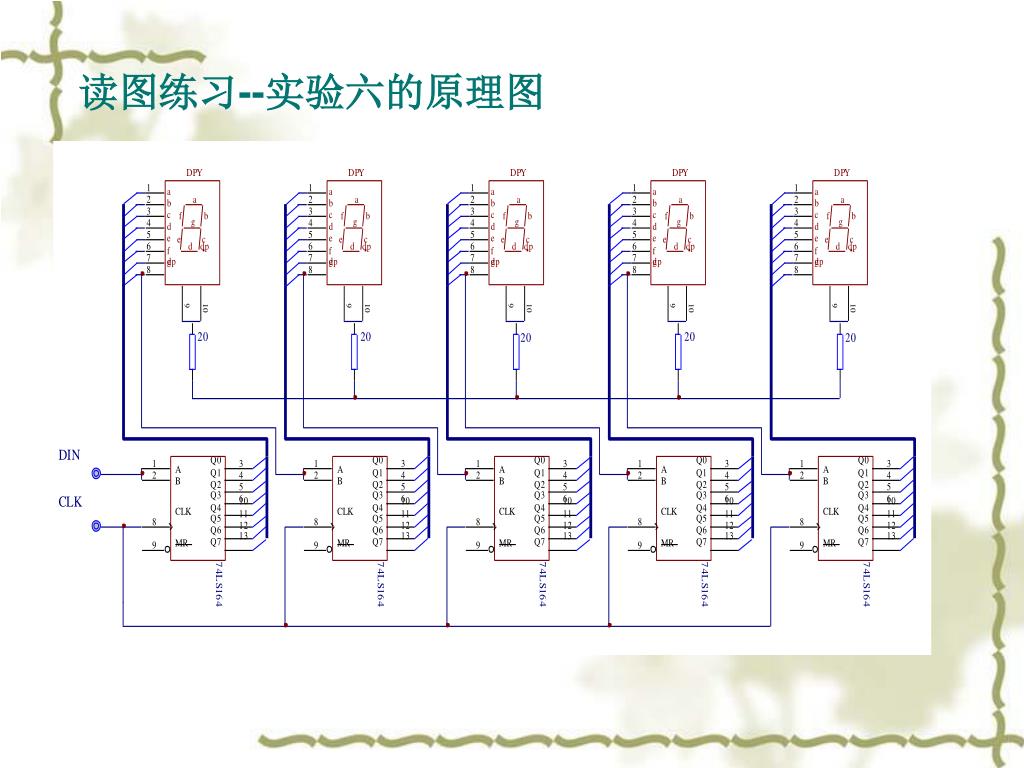

PL被定义为移位/置数控制端：PL=1移位； PL=0异步置数 读图练习 0对应A;7对应H 这里才是D0

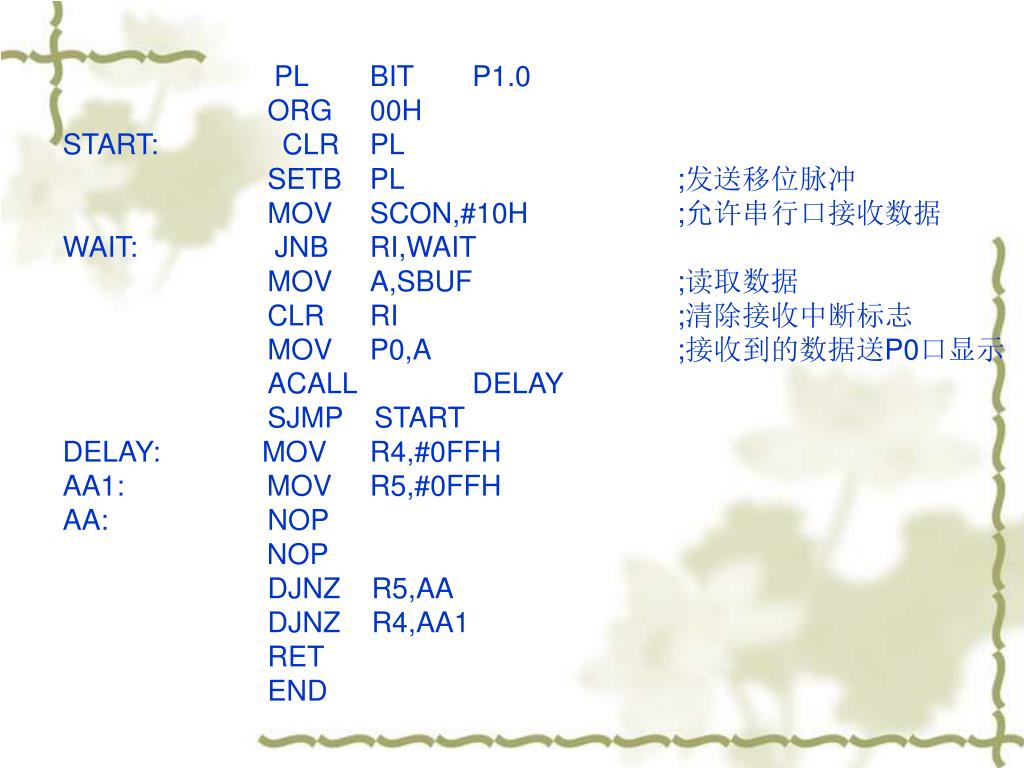

PL BIT P1.0 ORG 00H START: CLR PL SETB PL ;发送移位脉冲 MOV SCON,#10H ;允许串行口接收数据 WAIT: JNB RI,WAIT MOV A,SBUF ;读取数据 CLR RI ;清除接收中断标志 MOV P0,A ;接收到的数据送P0口显示 ACALL DELAY SJMP START DELAY: MOV R4,#0FFH AA1: MOV R5,#0FFH AA: NOP NOP DJNZ R5,AA DJNZ R4,AA1 RET END
2009-11-10作业 • P157 8、11
