artroscopia
ARTROSCOPIA

ARTROSCÓPIO

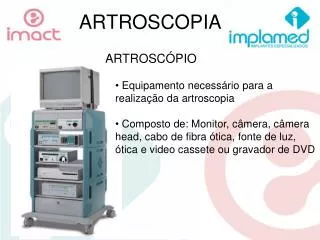

  • Equipamento necessário para a realização da artroscopia
  • Composto de: Monitor, câmera, câmera head, cabo de fibra ótica, fonte de luz, ótica e video cassete ou gravador de DVD
artroscopia1
ARTROSCOPIA

ÓTICAS

  • É o que viabiliza a artroscopia. Passa a imagem de dentro da articulação para a câmera
  • São compostas por várias lentes sobrepostas,portanto, muito sensíveis
  • Diferentes tamanhos para as diferentes articulações
artroscopia2
ARTROSCOPIA

CAMERA HEAD

  • É um cabo acoplado a um coupler que transmite a imagem da ótica à câmera e conseqüentemente ao monitor de imagem
  • Pode ser autoclavável ou não
  • Encaixe de ótica universal
artroscopia3
ARTROSCOPIA

CÂMERAS

  • Alta qualidade de imagem
  • “Presets” fáceis de programar e operar
  • Possui camera head autoclaváveis e
  • não-autoclaváveis
  • Alternativa mais barata
  • Apenas 1 CCD, ou 1 Chip
  • Equipada com a maioria dos recursos das
  • câmeras mais caras
  • Possui camera head autoclaváveis e não-autoclaváveis
artroscopia4
ARTROSCOPIA

CABO DE FIBRA ÓTICA

  • São compostos por milhares de fios de fibra ótica que transmitem luz até a ponta da ótica
  • Possuem diversos adaptadores para as mais diferentes fontes de luz
  • São flexíveis e duráveis
artroscopia5
ARTROSCOPIA

FONTE DE LUZ

  • Transmite luz através da ótica para dentro da articulação
  • Possui lâmpada de Xenon de 300 Watt, com duração média de 500 horas
  • Se adapta a qualquer cabo de fibra ótica
artroscopia6
ARTROSCOPIA

FONTE DE LUZ

  • Transmite luz através da ótica para dentro da articulação
  • Possui lâmpada de Xenon de 180 Watts
  • É a mais popular devido ao custo x benefício
artroscopia7
ARTROSCOPIA

PINÇAS

  • BASKET OU FORCEPS
  • Função: “Morder” pedaços de tendões, bursa, menisco, ligamentos, ...
  • Diâmetros: 2.75 e 3.4mm; e 2mm para pequenas articulações
  • Apresentações: Ponta reta, 300 e 450 para direita e para esquerda e 150 para cima. Com 130mm de comprimento e 90 ou 65mm para pequenas articulações
artroscopia8
ARTROSCOPIA

PINÇAS

  • GRASPER
  • Função: Capturar tecidos moles na articulação ou prender tendões, menisco, ligamentos, ...
  • Diâmetros: 2.75, 3.4 e 4.5mm; e 2mm para pequenas articulações
  • Apresentações: Ponta reta ou 150 para cima. Com 130mm de comprimento e 90 ou 65mm para pequenas articulações
artroscopia9
ARTROSCOPIA

PINÇAS

  • TESOURA
  • Função: Cortar fios de sutura ou pedaços a serem removidos de tendões, menisco, ligamentos, ...
  • Diâmetros: 2.75 e 3.4mm
  • Apresentações: Ponta reta, 300 e 450 para direita e para esquerdaou 150 para cima. Com 130mm de comprimento.
slide11

ARTROSCOPIA

Arthroscopy Power

“Shavers”

slide12

ARTROSCOPIA

Peça de mão Advantage

  • D9824 e D9820
    • Fácil inserção da lâmina
    • Modelos com dois botões e sem botão
    • A menor peça de mão do mercado
    • Mais competitivo pois é mais ergonômico
pe a de m o advantage bot es
Peça de mão Advantage - Botões

ARTROSCOPIA

Muda direções de corte (oscilante, frente, reverso)

  • ON/OFF
slide14

ARTROSCOPIA

Como funciona o Shaver?

Corte

Cânula interna

Cânula externa

Rasgam o tecido

As lâminas se

aproximam

Sucção

Sucção

slide15

ARTROSCOPIA

Bordas de corte

Bordas de corte

Stryker 5.0 mm

Linvatec 4.2 mm

Dyonics 4.5 mm

Fotos microscópicas com aumento de 400X das bordas das lâminas de shaver no mercado

l minas muito agressivas
Lâminas – Muito Agressivas

ARTROSCOPIA

Cuda

Great White

l minas menos agressivas
Lâminas – Menos Agressivas

ARTROSCOPIA

Full-Radius Resector

Gator

brocas
Brocas

ARTROSCOPIA

Tapered

Oval

brocas1
Brocas

ARTROSCOPIA

Vortex

Spherical

vantagens competitivas
Vantagens Competitivas

ARTROSCOPIA

  • Argumentos de Venda
  • Tamanho da peça de mão Advantage
  • 4.2mm ou 4.8mm Great White para partes moles
  • Oval Bur “a melhor para o acrômio”
  • Relacionamentos
  • *** NÃO TRATEM DE PREÇO ***
concorr ncia dyonics
Concorrência – Dyonics

ARTROSCOPIA

Dyonics

Advantage

concorr ncia stryker
Concorrência – Stryker

ARTROSCOPIA

Suction control on side

New Stryker

Shaver

Stryker TPS with

12k shaver

New blades - RFID

slide23

ARTROSCOPIA

ELETROCIRURGIA - RADIOFREQUENCIA

artroscopia10
ARTROSCOPIA

ULTRABLATOR OU “ANTIGO”

ABLATOR LIGHTWAVE

artroscopia11
ARTROSCOPIA
  • ULTRABLATOR OU “ANTIGO”:
  • Tem a função de retrair tecidos e de coagular vasos sangrantes na articulação, através do calor produzido em sua ponta
  • Trabalha com ondas elétricas que são transformadas em radiofreqüência
  • Para operá-lo - Coagulation: 30 watts (Coag) / Ablation: 70 watts (Cut)
  • ABLATOR LIGHTWAVE:
  • É uma evolução do Ultrablator, tem ponta e haste mais finas integradas à caneta de controle
  • Possuir apenas a angulação de 90 graus
  • Para operá-lo - Coagulation: 30 watts (Coag) / Ablation: 70 watts (Cut)
b sico de fluido

Outflow

Portal

(acesso)

Outflow

Inflow

ARTROSCOPIA

Básico de Fluido

Cápsula

(Balão)

artroscopia12

Outflow

Inflow

ARTROSCOPIA

Básico de Fluido

Aumento da pressão para diminuir o fluxo de sangue

artroscopia13

Outflow

Inflow

ARTROSCOPIA

Básico de Fluido

Números de círculos representam a pressão

Movimentos dos círculos representam a vazão

Se duas saem

Duas precisam entrar para manter a pressão

10

10

10

10

10

10

10

10

10

10

10

70 mmHg

artroscopia14

Altura controla a pressão

ARTROSCOPIA

Sistema de gravidade

A bolsa de soro precisa subir e descer para controlar a pressão

artroscopia15
ARTROSCOPIA

Sistema de Gravidade

Vazão máxima

1.2 litros/min

devido ao diâmetro do

equipo

artroscopia16

Pump

ARTROSCOPIA

Bomba vs Gravidade

Vazão máxima

2 litros/min

A bomba pode puxar mais fluido que a gravidade

artroscopia17
Simples montagem e desmontagem

Rápido Setup

Bastante intuitivo

Leve e Pequena

Alta capacidade de vazão

Econômica

Microprocessadores duplos

Duplos sensores de pressão

ARTROSCOPIA

10k Fluid System

artroscopia18

Display

Liga/ Desliga

Sensores de pressão

ARTROSCOPIA

10k Fluid System

Aumentar pressão

Funciona / Para

Diminuir pressão

Conexão remota

artroscopia19
ARTROSCOPIA

10k Fluid System

Formato patenteado

Cassette

Formato patenteado

artroscopia20
ARTROSCOPIA

10k Fluid System

  • 10k100
    • Mangueira de infusão
    • Fácil adaptação para os usuários da C7052

Equipo

artroscopia21
ARTROSCOPIA

10k Fluid System

Dicas

  • Posicione a bomba sempre mais alta que o portal de infusão.
  • Em situações de alto fluxo (uso do shaver ou soro vazando de portal) aumente a pressão em 10 ou 20 mmHg
  • Muito tempo + alta pressão = extravasamento
  • Pressão ideal é 70mmHg
  • A pressão da 10K deve ser 2x a da bomba da Arthrex / 40mmhg maior do que a Intelijet e igual a pressão das demais.
artroscopia22
Fluxo máximo 2200 ml/minutos

Carregamento não intuitivo

Controle de saída de soro

Painel frontal não intuitivo

Apenas artroscopia

Sensor de pressão frágil

Alta performance

ARTROSCOPIA

Dyonics Intelijet

10k100 tubing

  • Fluxo máximo 2000 ml/minutos
  • Tubos simples
  • Carregamento intuitivo
  • Painel frontal prático
  • Artroscopia e Laparoscopia
  • Alta performance
artroscopia23
Fluxo máximo 2000 ml/minute

Equipo simples

Carregamento intuitivo

Painel frontal complexo

Artroscopia apenas

Performance média

ARTROSCOPIA

10k100 tubing

Stryker Arthroscopy Pump

  • Fluxo máximo 2000 ml/minutos
  • Equipo simples
  • Carregamento intuitivo
  • Painel frontal prático
  • Artroscopia e Laparoscopia
  • Alta performance
artroscopia24
ARTROSCOPIA

10k100 tubing

Arthrex Continuous Wave

  • Fluxo máximo 2000 ml/minutos
  • Equipo simples
  • Carregamento intuitivo
  • Painel frontal prático
  • Artroscopia e Laparoscopia
  • Alta performance
  • Fluxo máximo 1600 ml/minutos
  • Carregamento não intuitivo
  • Pressão na articulação é maior do que no display
  • Fluxo pulsante
  • Artroscopia apenas
  • Média Performance
