  1. الذرة والنواة

  2. بعض مصادر الأشعة الطبيعية

  3. مصادر الإشعة التى يتعرض لها الإنسان

  4. تحذير

  5. تركيب الذرة Ra= 10-10 m Rn= 10-15 m Ra= 10-15 m الذرة متعادلة كهربيا عدد البروتونات= عدد الإليكترونات

  6. n = 4 n = 3 n = 2 تركيب الذرة

  7. الذرة Me=9.11x10-31 kg الإليكترونات فيحالةحركة مستمرة وكذا النواة

  8. النواة Mn=1.67x10-27 kg Mn=Mp= 1 amu Me=1/1840 Mn Me=9.11x10-31 kg

  9. النواة A الوزن الذري= عددالكتلة Zالعددالذري

  10. Isotopes النظائر إليكترون بروتون نيوترون 1H1الهيدروجين 1+1H1الديوتيريوم 1+2H1 التريتيوم

  11. Isotopes النظائر

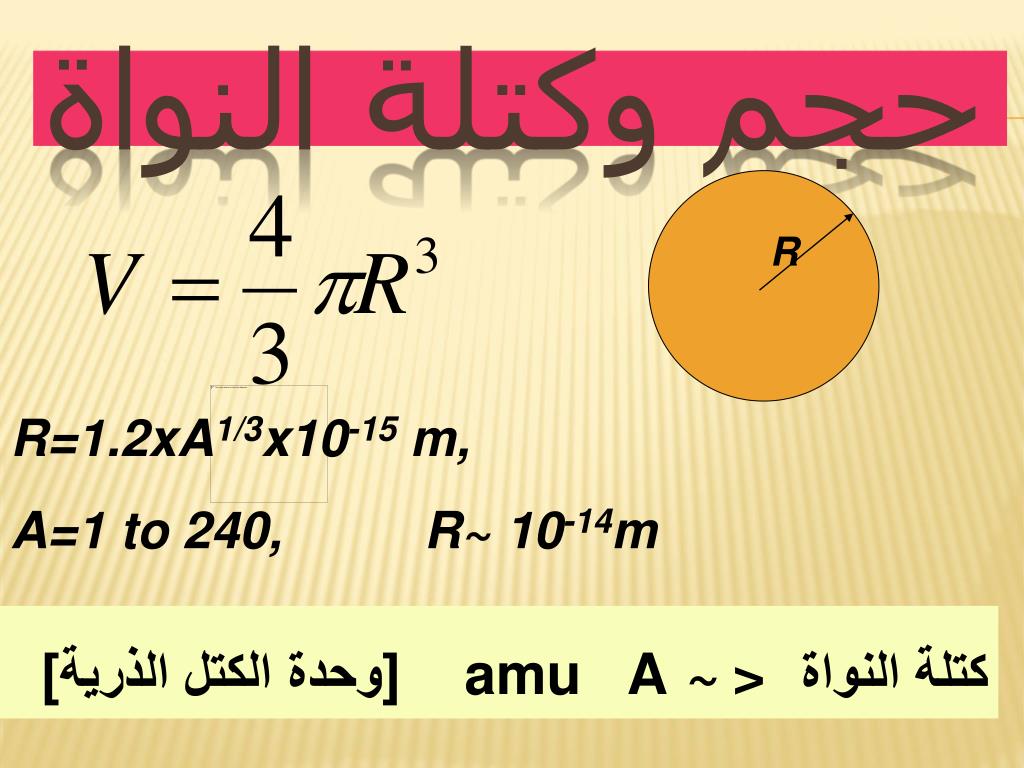

  12. R حجم وكتلة النواة R=1.2xA1/3x10-15 m, A=1 to 240, R~ 10-14m [وحدة الكتل الذرية] amu A~ >كتلة النواة

  13. M( 6C12)=12 amu إتفاق عالمى 1 amu= 1/12[M( 6C12)]=1.6555x10-27 kg M(1H1)= 1.007825 amu M (n)= 1.008665 amu M (p)= 1.007277 amu M (e)= 0.000549 amu وحدة الكتل الذرية

  14. اينشتاين الكتلة تتحول الي طاقة والطاقة تتحولالىكتلة Eo=moc2 E (joule) m (kg) c (m/s) الجول كمية كبيرة في حسابات الطاقة النووية ويستخدم مكانها eV وحدة الإليكترون- فولت 1eV= 1.6x10-19 j , 1keV= 1.6x10-16 j 1MeV=1.6x10-13 j الوحدة الذرية للطاقة

  15. 1eV= 1.6x10-19 j , 1keV= 1.6x10-16j 1MeV=1.6x10-13 j 1 cal= 4.18 j 1kw-h=3.6x106 j 1amu=1.6555x10-27 kgx(3x108 m/s)2 = 1.49x10-10 j = 931 MeV الوحدة الذرية للطاقة

  16. 3Li6 + + ماالسروراءتماسكالنواة بالرغم من وجود قوة تنافر كبيرة جدا؟ P + + + N + + الإجابة هي: -القوى النووية + Fc -علي حساب الكتلة طاقة الترابط النووي وعلي حساب من؟

  17. هذا يفسر سبب زيادة كتلة مكونات النواة منفصلة عن كتلتهاالطبيعية. طاقة الترابط النووي ما هى طبيعة القوى النووية؟ 1- كبيرة جدا وتبلغ أحيانا 8 مليون إليكترون فولت / نيوكلون 10-15m~ 2- ذات مدى قصير 3- لا تعتمد على نوع مكونات النواة ( بروتون أو نيوترون)=( نيوكلون) { القوة بين بروتون و بروتون أو نيوترون و نيوترون أو بروتون و نيوترون تقريبا متساوية}

  18. طاقة الترابط النووي= كتلة مكونات النواة- كتلتها الطبيعية. طاقة الترابط النووي B.E.= [ (A-Z)xMn + ZxMp – M]xC2 j هى كتلة النواةالطبيعية والنيوترون والبروتون Mp,Mn Mبالمتر/ثانيةc بالكيلوجرام و سرعة الضوء

  19. مثال: 1H2 إحسب طاقة الترابط النووى لنواة الديوتيريوم؟ MD= 2.013547 amu M (n)= 1.008665 amu M (p)= 1.007277 amu B.E.= 1x1.008665 + 1x 1.007277 - 2.013547 = 0.002395 amu = 0.002395 amu x 931=2.23 MeV B.E./nucleon=2.23 /2= 1.165 MeV طاقة الترابط النووي

  20. 56Fe26 MFe= 55.934932 amu M (n)= 1.008665 amu M (p)= 1.007277 amu B.E.= 30x1.008665 + 26x 1.007277 - 55.934932 = 0.51422 amu = 0.51422 amu x 931=478.73 MeV B.E./nucleon=478.73 /26= 8.549 MeV إحسب طاقة الترابط النووى لنواة الحديد- 56؟

  21. 208Pb82 MFe= 207.976644 amu M (n)= 1.008665 amu M (p)= 1.007277 amu B.E.= 126x1.008665 + 82x 1.007277 - 207.976644 = 1.71186 amu = 1.71186 amu x 931=1593.74 MeV B.E./nucleon=1593.74 /208= 7.66 MeV إحسب طاقة الترابط النووى لنواة الرصاص-208؟

  22. 235U92 MU= 235.043933 amu M (n)= 1.008665 amu M (p)= 1.007277 amu B.E.= 143x1.008665 + 92x 1.007277 - 235.043933 = 1.864646 amu = 1.864646 amu x 931=1735.99 MeV B.E./nucleon=1735.99 /235= 7.39 MeV إحسب طاقة الترابط النووى لنواة اليورانيوم 235؟

  23. 1H2 2.23 MeV 56Fe26 8.549 MeV 208Pb82 7.66 MeV 235U92 7.39 MeV طاقة الترابط لكل نيوكليون

  24. طاقة الترابط النووي • Nuclei with the largest binding energy per nucleon are the most stable. • The largest binding energy per nucleon is 8.7 MeV, for mass number A = 60. • Beyond bismuth, A = 209, nuclei are unstable.

  25. The distribution of stable and radioactive nuclei

  26. Artificial RadioactivityVan de Graaff’s Accelerators

  27. Cyclotron
