  1. 第二章 cdma2000无线网络 测试工具 肖 建 荣

  2. CDMA2000无线网络 测试工具 • 一、 CDMA2000无线网络测试工具 • 二、无线网络测试工具连接 • 三、PilotPioneer安装与使用 • 四、Navigator安装与使用

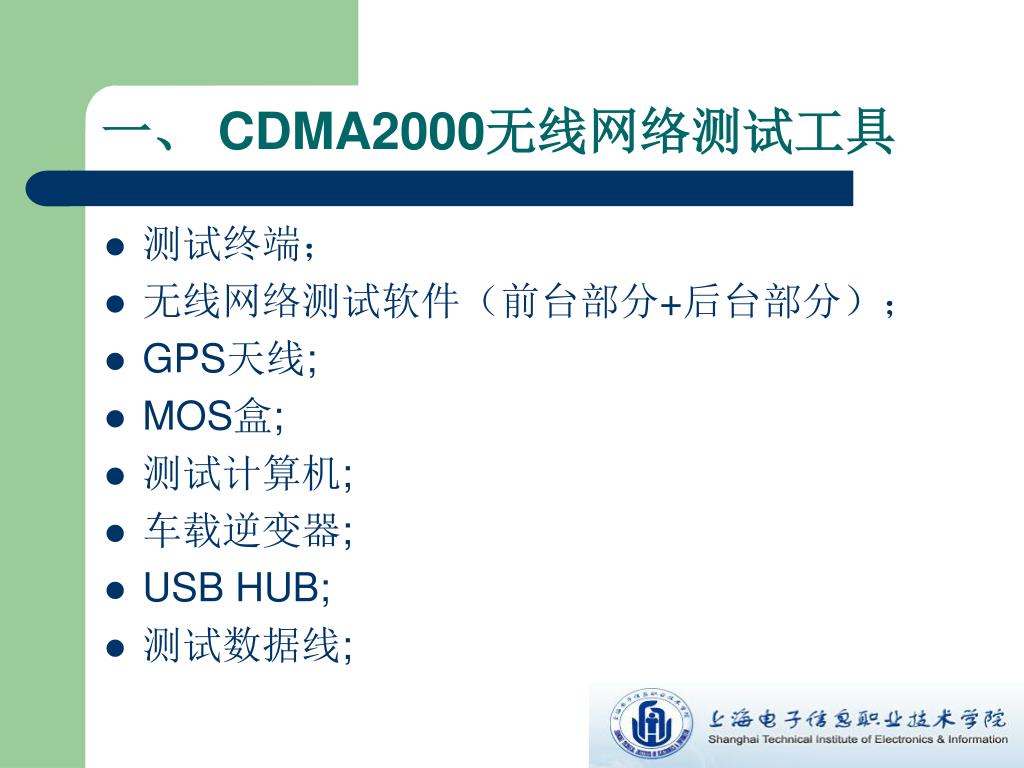

  3. 一、 CDMA2000无线网络测试工具 • 测试终端； • 无线网络测试软件（前台部分+后台部分）； • GPS天线; • MOS盒; • 测试计算机; • 车载逆变器; • USB HUB; • 测试数据线;

  4. 二、无线网络测试工具连接 无线网络测试工具连接如下图所示：

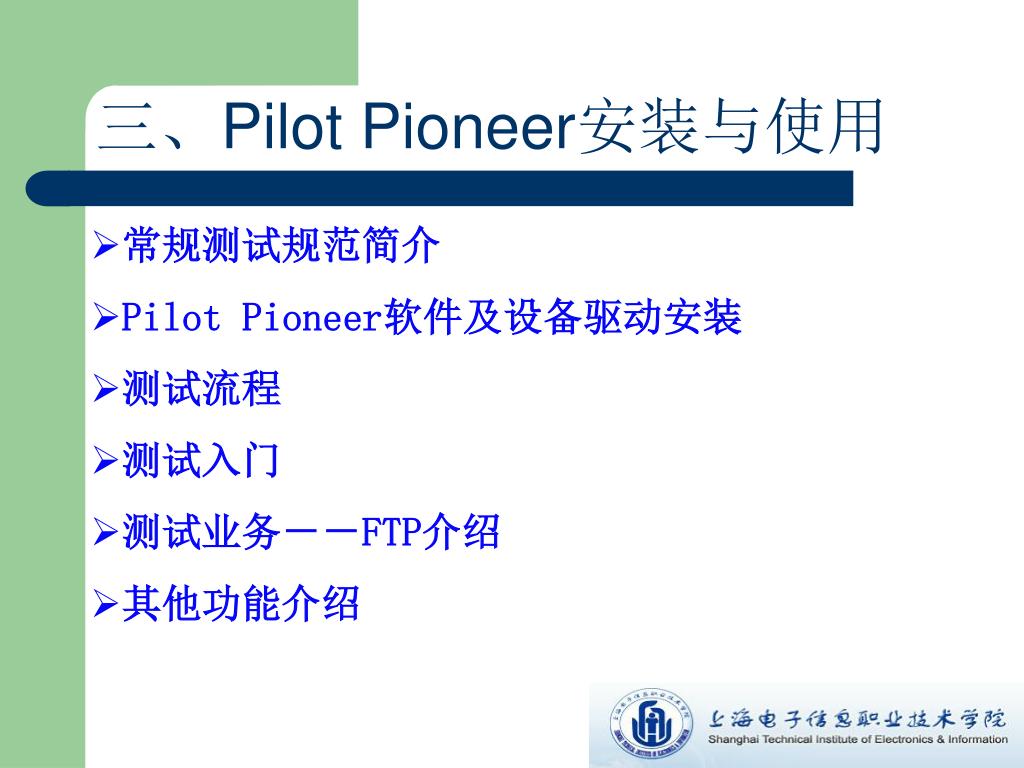

  5. 三、PilotPioneer安装与使用 • 常规测试规范简介 • Pilot Pioneer软件及设备驱动安装 • 测试流程 • 测试入门 • 测试业务－－FTP介绍 • 其他功能介绍

  6. 常规测试规范简介 • 简介 • 测试规范从用户中来－－所有设置基于用户使用习惯，比如语音测试中，设置通话时长为3分钟，更多的是考虑一般用户的通话习惯，同时，通过一般性话务统计得出平均通话时长是3分钟（180s）。也有运营商使用90s的通话时长，那是因为它更关注于用户的接入情况（通话时长减小，通话次数就会增多，同时，接入尝试测试也会增多）。

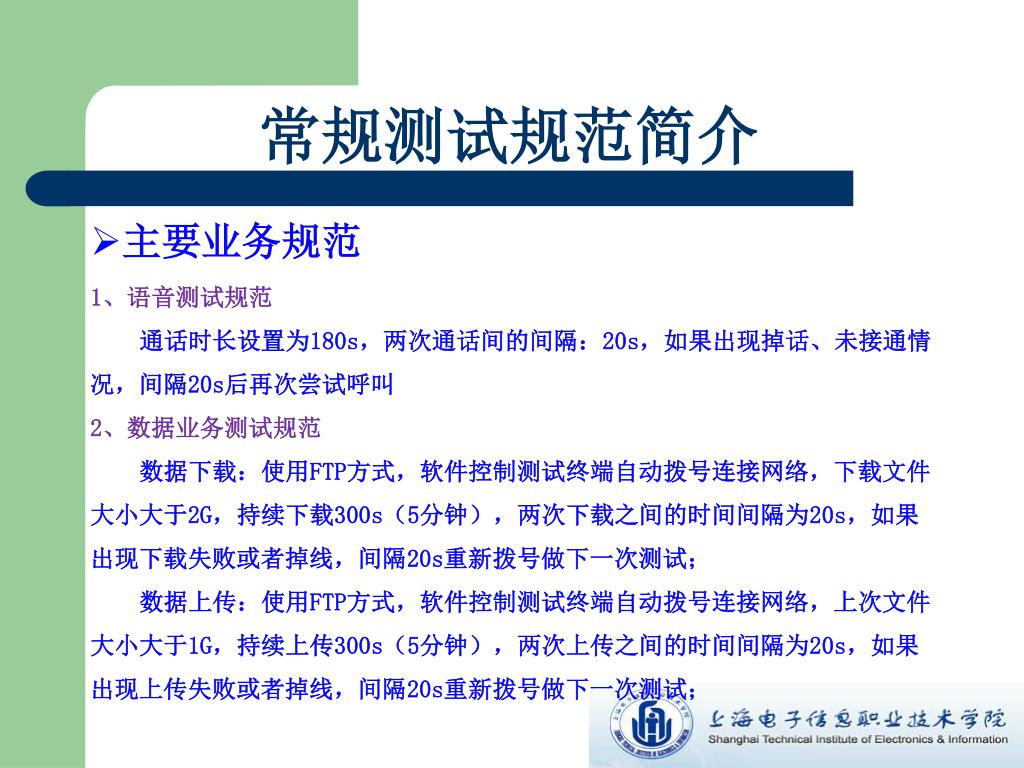

  7. 常规测试规范简介 • 主要业务规范 • 1、语音测试规范 • 通话时长设置为180s，两次通话间的间隔：20s，如果出现掉话、未接通情况，间隔20s后再次尝试呼叫 • 2、数据业务测试规范 • 数据下载：使用FTP方式，软件控制测试终端自动拨号连接网络，下载文件大小大于2G，持续下载300s（5分钟），两次下载之间的时间间隔为20s，如果出现下载失败或者掉线，间隔20s重新拨号做下一次测试； • 数据上传：使用FTP方式，软件控制测试终端自动拨号连接网络，上次文件大小大于1G，持续上传300s（5分钟），两次上传之间的时间间隔为20s，如果出现上传失败或者掉线，间隔20s重新拨号做下一次测试；

  8. 思考 • 数据业务测试，FTP服务器由谁提供？ • 服务器一般由运营商提供，比如WCDMA的数据业务，最好使用联通的FTP服务器，这样才能保证下载速率的准确性，因为WCDMA网络是联通网络，用联通内部服务器，数据走的路由是最少的。 • 数据业务测试规范中，是否规定了下载使用的线程数？ • 规定了，要使用3线程。

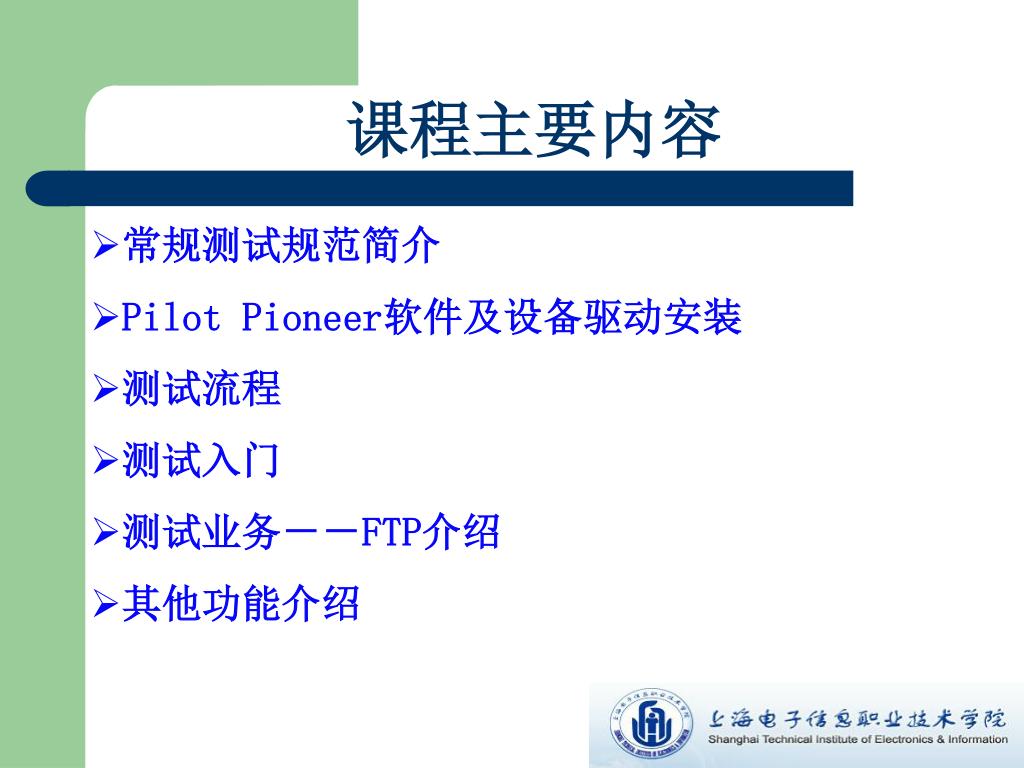

  9. 课程主要内容 • 常规测试规范简介 • Pilot Pioneer软件及设备驱动安装 • 测试流程 • 测试入门 • 测试业务－－FTP介绍 • 其他功能介绍

  10. Pilot Pioneer软件的安装 • 第一步：进入安装向导页面，点击“下一步”则继续安装，点击“取消”则退出安装； • 第二部：选择安装路径。点击“浏览”更改安装路径。点击“下一步”继续安装，点击“上一步”则返回上一级页面，点击“取消”则退出安装； • 第三部：指定Pilot Pioneer的快捷方式在“开始—程序”中的位置。点击“下一步”继续安装，点击“上一步”则返回上一级页面，点击“取消”则退出安装； • 第四步：在如下图所示页面上点“安装”按钮开始进行Pilot Pioneer的安装，点击“上一步”按钮安装程序返回上一级操作，点击“取消”按钮则退出安装； • 第五步安装成功以后，给出安装成功的提示信息。按“完成”按钮。 • 安装过程中，软件默认会安装2个插件，MSXML、Winpcap,同时还会安装软件加密狗驱动程序和多路MOS盒驱动，为了确保测试顺利，请务必安装好2个插件。

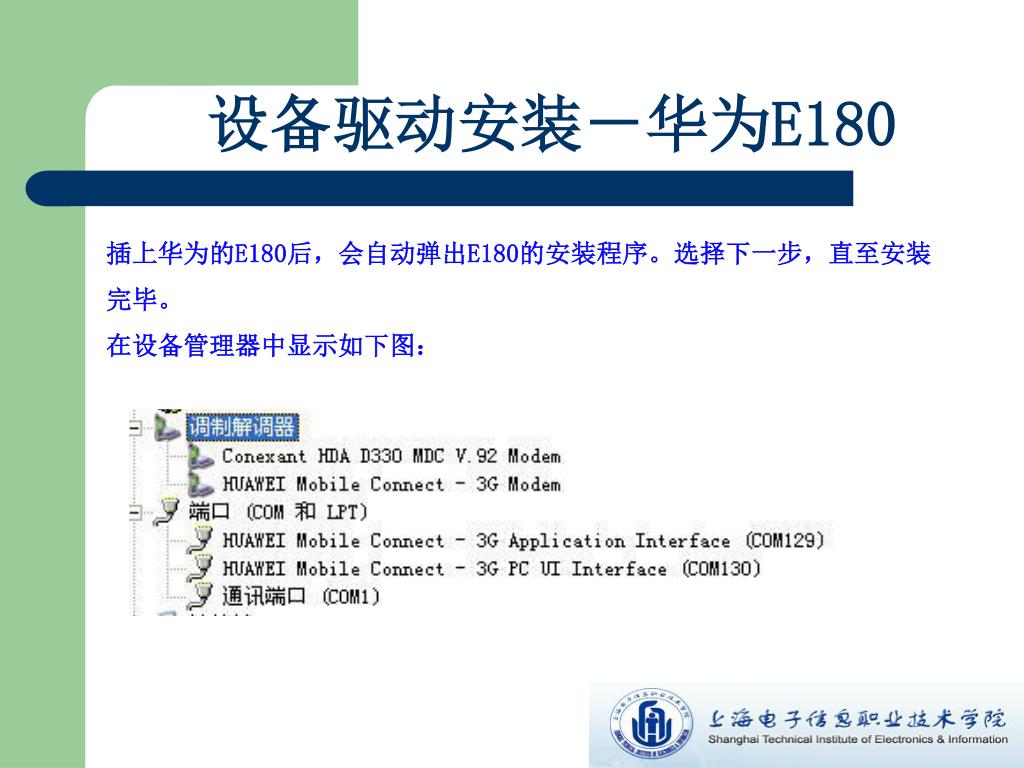

  11. 设备驱动安装－华为E180 插上华为的E180后，会自动弹出E180的安装程序。选择下一步，直至安装完毕。 在设备管理器中显示如下图：

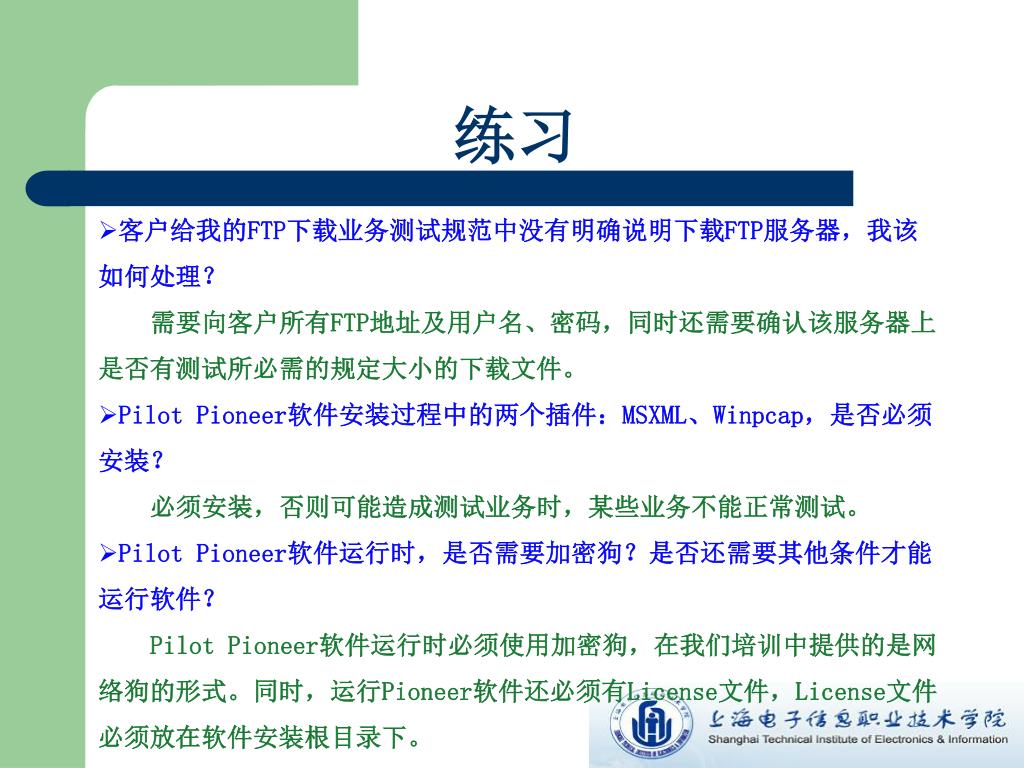

  12. 练习 • 客户给我的FTP下载业务测试规范中没有明确说明下载FTP服务器，我该如何处理？ • 需要向客户所有FTP地址及用户名、密码，同时还需要确认该服务器上是否有测试所必需的规定大小的下载文件。 • Pilot Pioneer软件安装过程中的两个插件：MSXML、Winpcap，是否必须安装？ • 必须安装，否则可能造成测试业务时，某些业务不能正常测试。 • Pilot Pioneer软件运行时，是否需要加密狗？是否还需要其他条件才能运行软件？ • Pilot Pioneer软件运行时必须使用加密狗，在我们培训中提供的是网络狗的形式。同时，运行Pioneer软件还必须有License文件，License文件必须放在软件安装根目录下。

  13. 课程主要内容 • 常规测试规范简介 • Pilot Pioneer软件及设备驱动安装 • 测试流程 • 测试入门 • 测试业务－－FTP介绍 • 其他功能介绍

  14. Pilot Pioneer软件界面

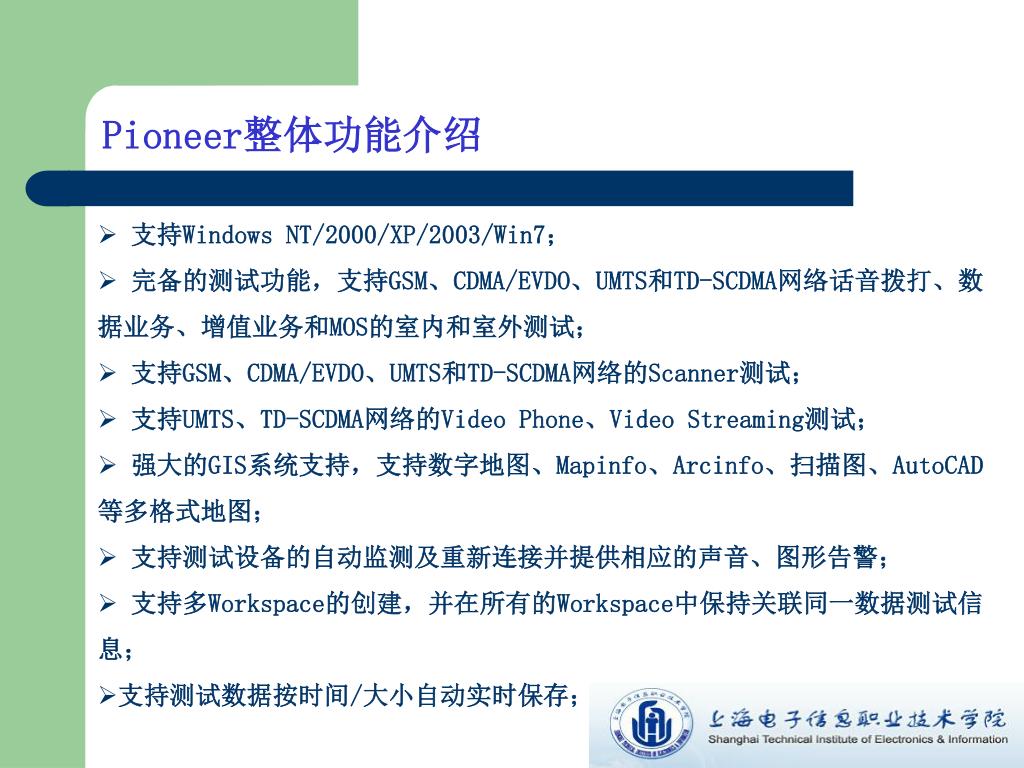

  15. Pioneer整体功能介绍 • 支持Windows NT/2000/XP/2003/Win7； • 完备的测试功能，支持GSM、CDMA/EVDO、UMTS和TD-SCDMA网络话音拨打、数据业务、增值业务和MOS的室内和室外测试； • 支持GSM、CDMA/EVDO、UMTS和TD-SCDMA网络的Scanner测试； • 支持UMTS、TD-SCDMA网络的Video Phone、Video Streaming测试； • 强大的GIS系统支持，支持数字地图、Mapinfo、Arcinfo、扫描图、AutoCAD等多格式地图； • 支持测试设备的自动监测及重新连接并提供相应的声音、图形告警； • 支持多Workspace的创建，并在所有的Workspace中保持关联同一数据测试信息； • 支持测试数据按时间/大小自动实时保存；

  16. Pioneer整体功能介绍 • 支持测试手机和Scanner的同步回放，以进行干扰和邻区分析； • 支持测试数据的合并与分割； • 支持Logmask的设定； • 支持用户基于层三信令自定义测试事件，并可自定义测试事件显示的图标和声音文件，实现测试过程中事件的声音报警和地理化显示； • 支持测试过程中的数据回放及标记； • 具备灵活的回放功能，支持测试数据的正、逆向回放、任意点回放，回放速度可多级调节，回放时同一数据的所有打开窗口均保持关联； • 齐全、直观的测试信息输出，各业务均有独立的参数显示窗口； • 支持测试数据按时间段完整或部分输出至标准的文本文件或MapInfo文件。

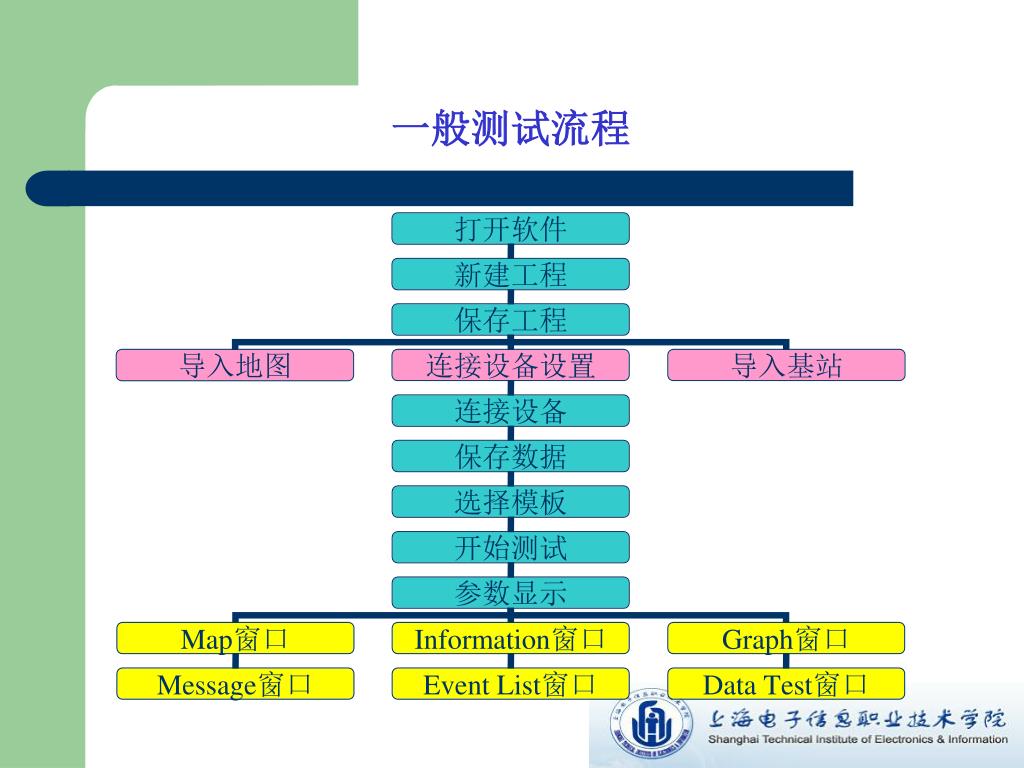

  17. 一般测试流程

  18. 课程主要内容 • 常规测试规范简介 • Pilot Pioneer软件及设备驱动安装 • 测试流程 • 测试入门 • 测试业务－－FTP介绍 • 其他功能介绍

  19. 创建工程 • 软件默认打开新建工程窗口，可选择打开已保存工程或选择新建工程 • 点击【文件】菜单【新建工程】，或点击工具栏【新建工程】快捷按钮 ，创建新工程 • 点击【reference】按钮进行工程设置 创建新工程 原始数据保存路径 打开已保存工程

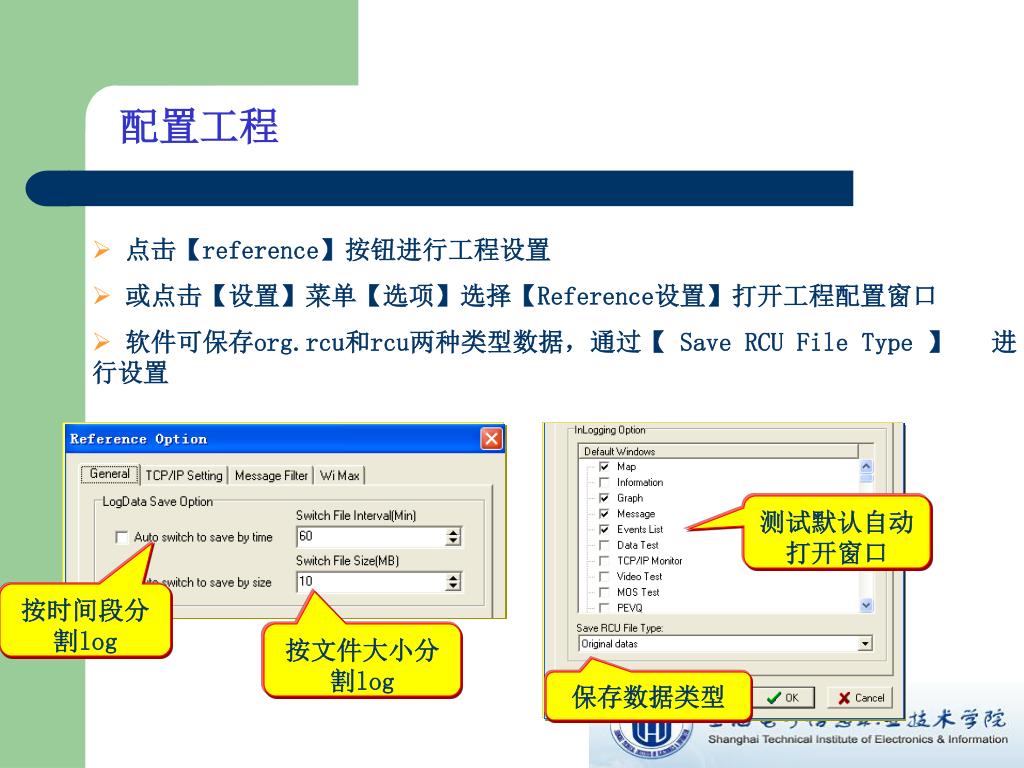

  20. 配置工程 • 点击【reference】按钮进行工程设置 • 或点击【设置】菜单【选项】选择【Reference设置】打开工程配置窗口 • 软件可保存org.rcu和rcu两种类型数据，通过【Save RCU File Type 】 进行设置 测试默认自动打开窗口 按时间段分割log 按文件大小分割log 保存数据类型

  21. 添加设备 • 连接测试业务所需硬件，如GPS、手机、数据卡等设备，硬件设备应先安装驱动 • 点击【设置】菜单【设备】或双击导航栏【设备】分页的【Handset】，弹出设备配置对话框，可看到连接号设备端口信息 选择需添加设备 调整设备顺序 连接硬件端口信息 编辑已添加设备 删除已添加设备 添加设备

  22. 添加设备 • 以添加Handset为例说明设备端口配置 • 选中“Handset” 点击“Append”打开设置窗口 • 选择手机型号，根据【 Handset information 】窗口中的端口信息配置各端口 下拉菜单中选择对应端口 选择设备型号 对多个设备进行配置时，建议按顺序一次连接并配置一个设备，避免端口过多造成混淆

  23. 配置测试模板 • 选中已添加设备，在【Templates Manager】中弹出默认的测试模版，双击任一测试模板可进行修改 • 右键点击“Templates”选择【新建…】新建测试模板 双击修改

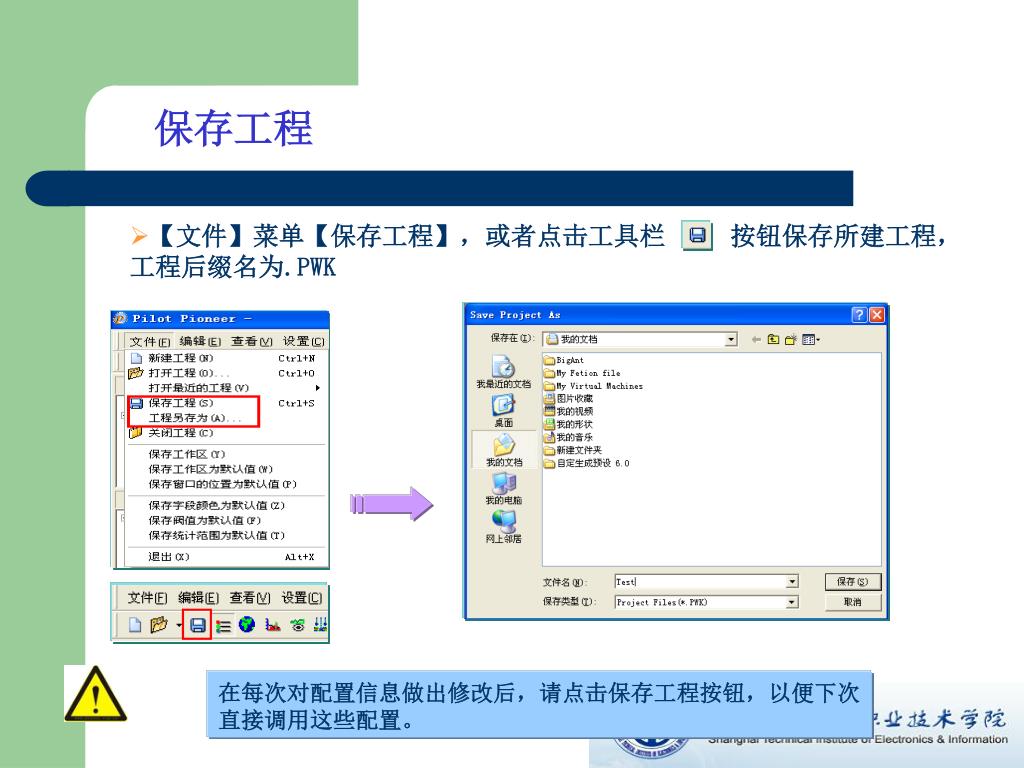

  24. 保存工程 • 【文件】菜单【保存工程】，或者点击工具栏 按钮保存所建工程，工程后缀名为.PWK 在每次对配置信息做出修改后，请点击保存工程按钮，以便下次直接调用这些配置。

  25. 连接设备开始测试 • 选择【记录】菜单【连接】或点击工具栏按钮，连接设备 • 选择【记录】菜单【开始】或点击工具栏按钮，保存Log文件，根据测试规程输入规定的测试数据名称 连接设备 开始记录 测试数据默认按 “日期+时间”命名

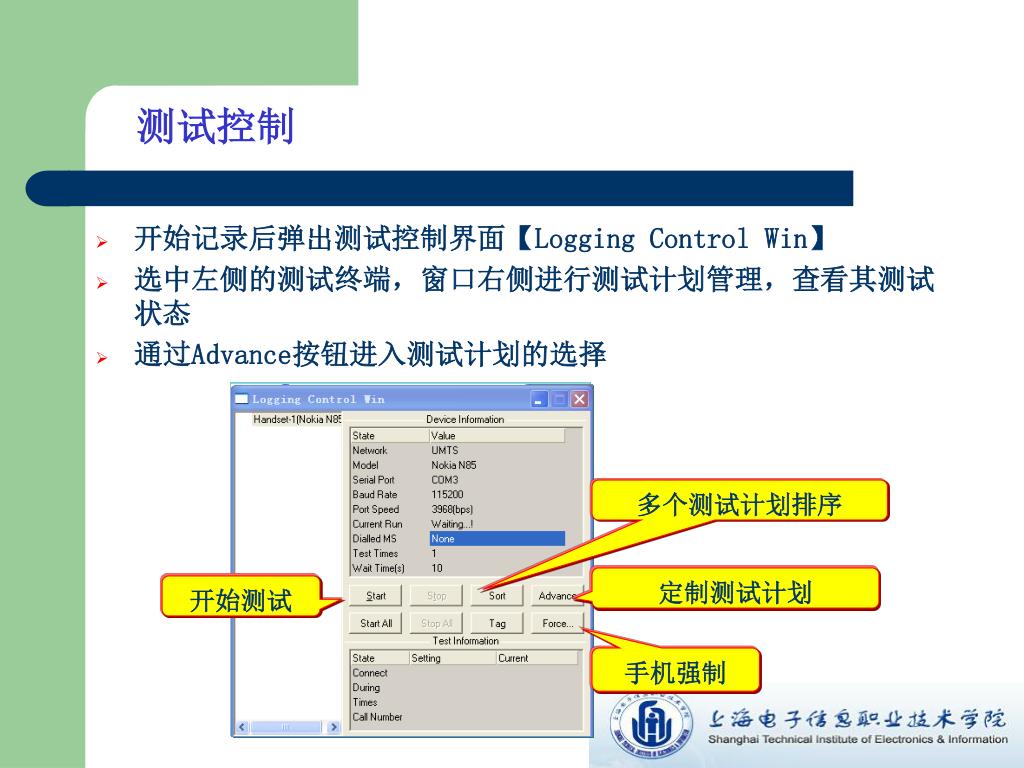

  26. 测试控制 • 开始记录后弹出测试控制界面【Logging Control Win】 • 选中左侧的测试终端，窗口右侧进行测试计划管理，查看其测试状态 • 通过Advance按钮进入测试计划的选择 多个测试计划排序 定制测试计划 开始测试 手机强制

  27. 配置测试计划 • 点击Advance按钮，在弹出的窗口左侧勾选要执行的测试计划或在导航栏【设备】页面【Device Manager】选择设备终端，在【Template Manager】勾选测试计划 • 选择测试计划名称，可对测试模板进行修改 勾选多个测试计划，按顺序依次进行

  28. 开始测试 • 点击Start，让选中设备执行测试计划； • 点击Start All，让所有设备执行测试计划； 设备信息 当前测试状态 测试信息

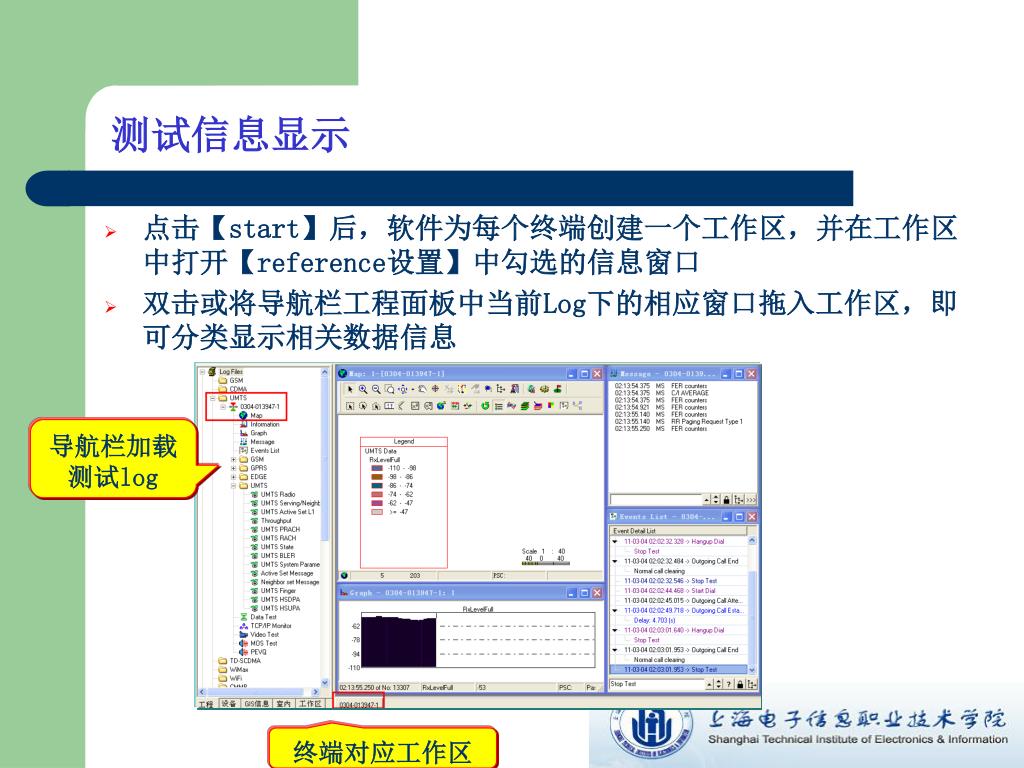

  29. 测试信息显示 • 点击【start】后，软件为每个终端创建一个工作区，并在工作区中打开【reference设置】中勾选的信息窗口 • 双击或将导航栏工程面板中当前Log下的相应窗口拖入工作区，即可分类显示相关数据信息 导航栏加载测试log 终端对应工作区

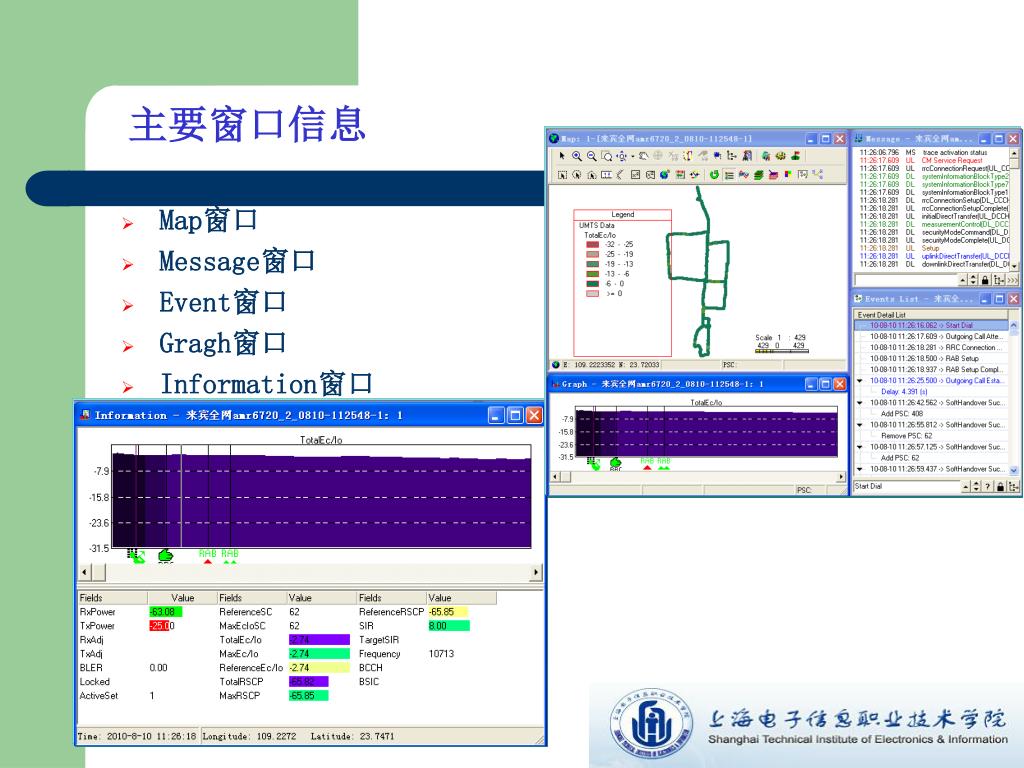

  30. 主要窗口信息 • Map窗口 • Message窗口 • Event窗口 • Gragh窗口 • Information窗口

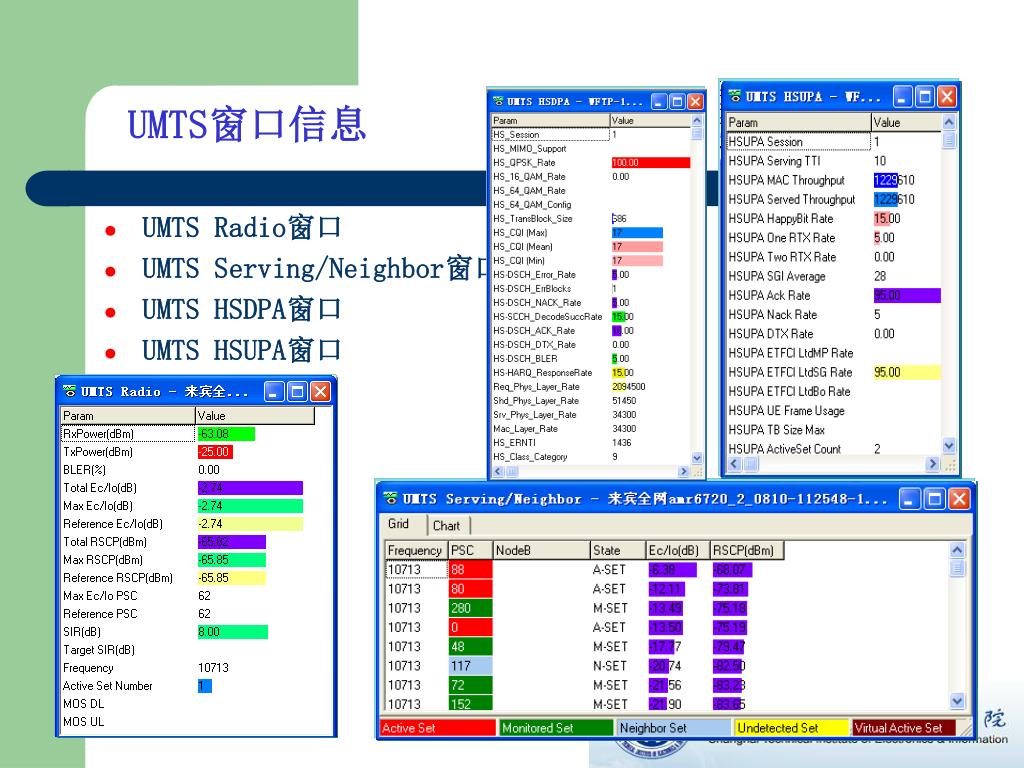

  31. UMTS窗口信息 • UMTS Radio窗口 • UMTS Serving/Neighbor窗口 • UMTS HSDPA窗口 • UMTS HSUPA窗口

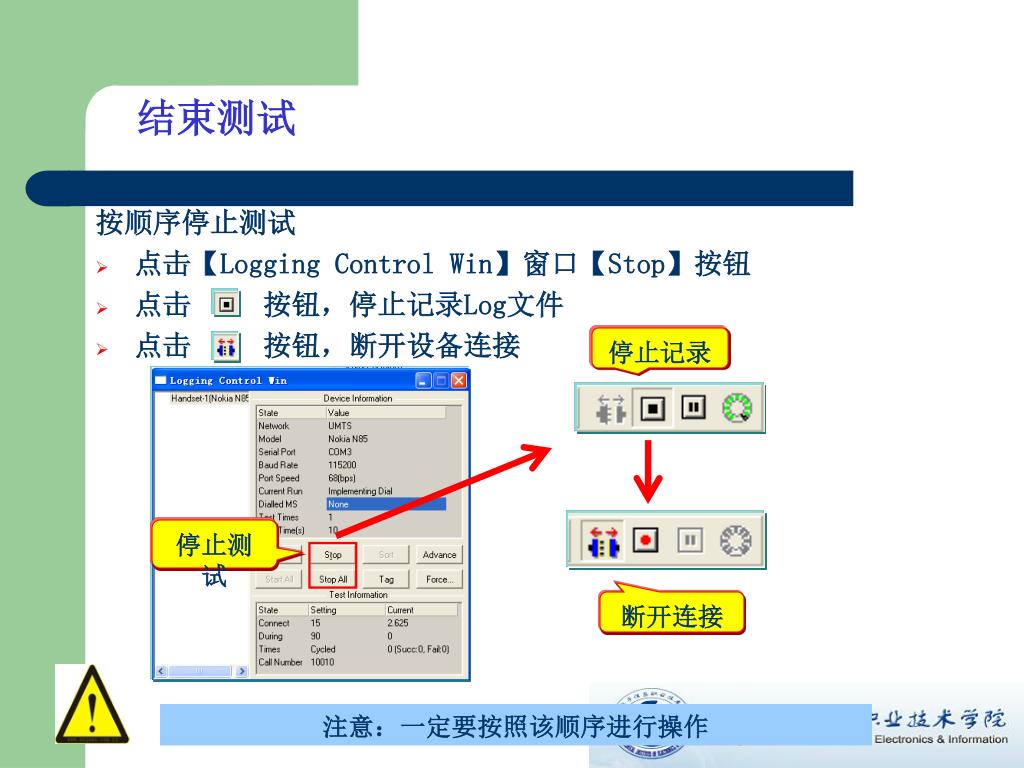

  32. 结束测试 • 按顺序停止测试 • 点击【Logging Control Win】窗口【Stop】按钮 • 点击按钮，停止记录Log文件 • 点击按钮，断开设备连接 停止记录 停止测试 断开连接 注意：一定要按照该顺序进行操作

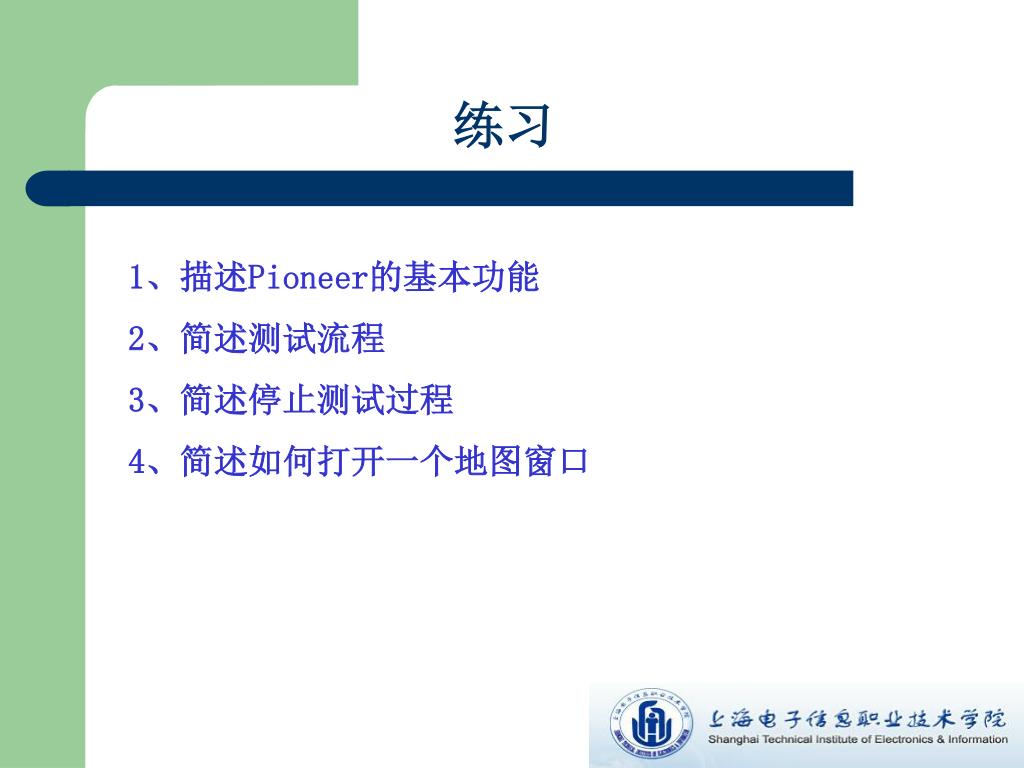

  33. 练习 1、描述Pioneer的基本功能 2、简述测试流程 3、简述停止测试过程 4、简述如何打开一个地图窗口

  34. 课程主要内容 • 常规测试规范简介 • Pilot Pioneer软件及设备驱动安装 • 测试流程 • 测试入门 • 测试业务－－FTP介绍 • 其他功能介绍

  35. 多路FTP数据测试-连接设备 • 安装数据卡驱动程序； • 按顺序依次将数据卡连接电脑USB口，在软件中按顺序配置handset1-WCDMA下载、 handset2-WCDMA上传

  36. 多路FTP数据测试模板-WCDMA下载 • 点击handset1-WCDMA下载，双击【FTP Download】模板进行设置或右键点击【Templates】选择【新建】新建【New FTP Download】测试模板

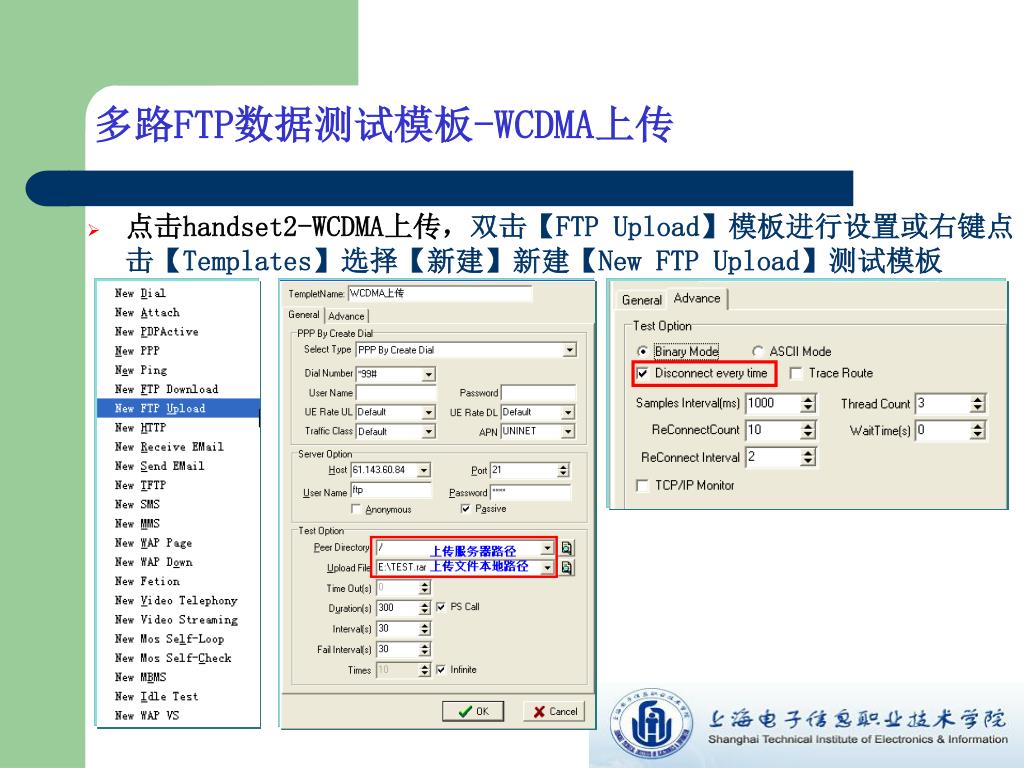

  37. 多路FTP数据测试模板-WCDMA上传 • 点击handset2-WCDMA上传，双击【FTP Upload】模板进行设置或右键点击【Templates】选择【新建】新建【New FTP Upload】测试模板

  38. 终端强制-华为E180 • E180强制需要用到华为终端配套软件Mobile Partner • 设备连接电脑后，运行Mobile Partner，点击【工具】菜单【选项】 ； • 点击【网络设置】,在【网络类型】中选择【仅WCDMA】, 点击【确定】 仅WCDMA

  39. FTP速率查看 • 点击导航栏【工程】分页，在端口数据对应下双击打开【Data Test】窗口； • 查看实时下载/上传速率、平均速率 实时速率 双击打开 Data Test窗口

  40. 注意事项： • 数据业务测试之前，必须关掉所有的杀毒软件和防火墙； • DT测试完成后需先按stop停止测试，再停掉log记录。CQT测试需等测试计划执行完毕star按钮点亮再停掉log记录； • 各网络测试卡根据测试规范进行锁网操作； • 选择手动创建拨号连接，当同时连接多个测试卡进行下载上传测试时，注意Modem不要选错。

  41. 练习 1、如何添加华为E180为测试设备？ 2、FTP下载模版建立时，按照规范，需要修改哪些内容？ 3、FTP上传时，上传的文件传到哪里？ 4、在哪里能看到当前的下载速率（应用层）？

  42. 课程主要内容 • 常规测试规范简介 • Pilot Pioneer软件及设备驱动安装 • 测试流程 • 测试入门 • 测试业务－－FTP介绍 • 其他功能介绍

  43. 地图窗口（Map） 提供直观覆盖图信息、地图信息、基站信息等 • 展开测试数据，双击Map图标

  44. 信令窗口（Message） • 展开测试数据，双击Message图标 • 输入关键字搜索或直接从下拉菜单中选择 • 锁定信令解码窗口可同时查看多条信令详细解码信息，不联动显示 窗口锁定 信令过滤及颜色设置 信令搜索 信令锁定

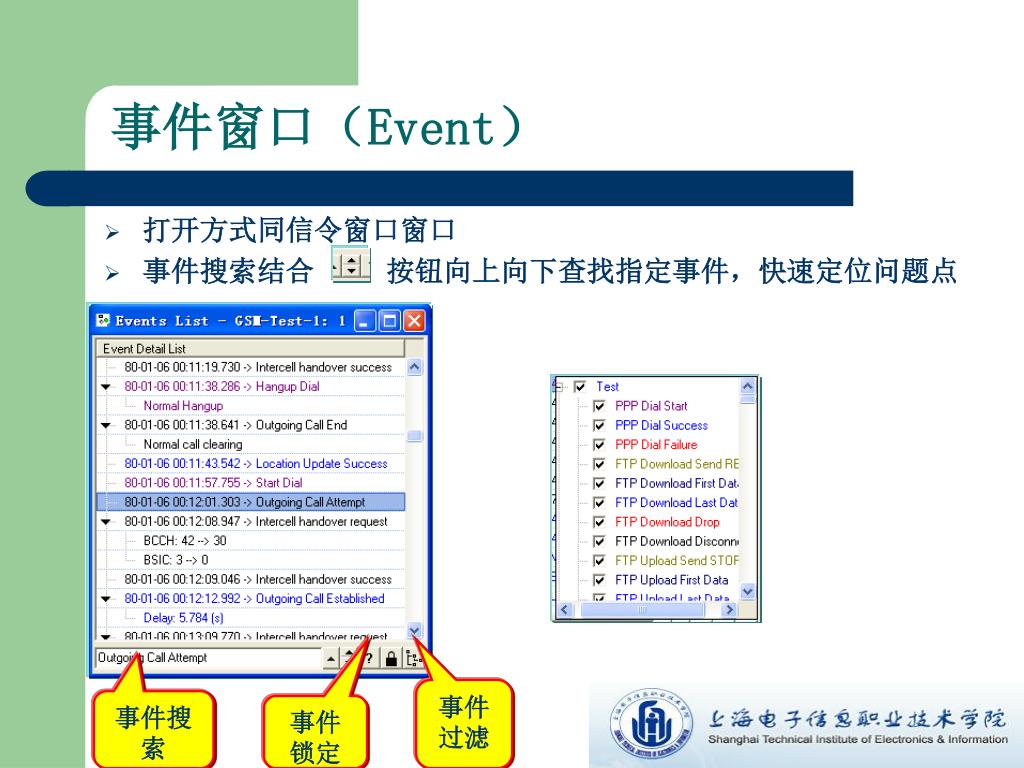

  45. 事件窗口（Event） • 打开方式同信令窗口窗口 • 事件搜索结合 按钮向上向下查找指定事件，快速定位问题点 事件过滤 事件搜索 事件锁定

  46. 曲线图窗口（ Graph ） • 打开方式同信令窗口窗口 • 选中Graph窗口指标点右键，激活右键菜单，选中Fields进行需要显示参数

  47. 窗口冻结 • 右键Message/Event窗口左上角图表，选择【freeze Window】，或者点击【窗口】菜单【】冻结所有窗口，对窗口进行锁定，可现场参看并分析异常事件 • 冻结窗口不影响正常测试，窗口解除冻结可继续查看实时测试信息

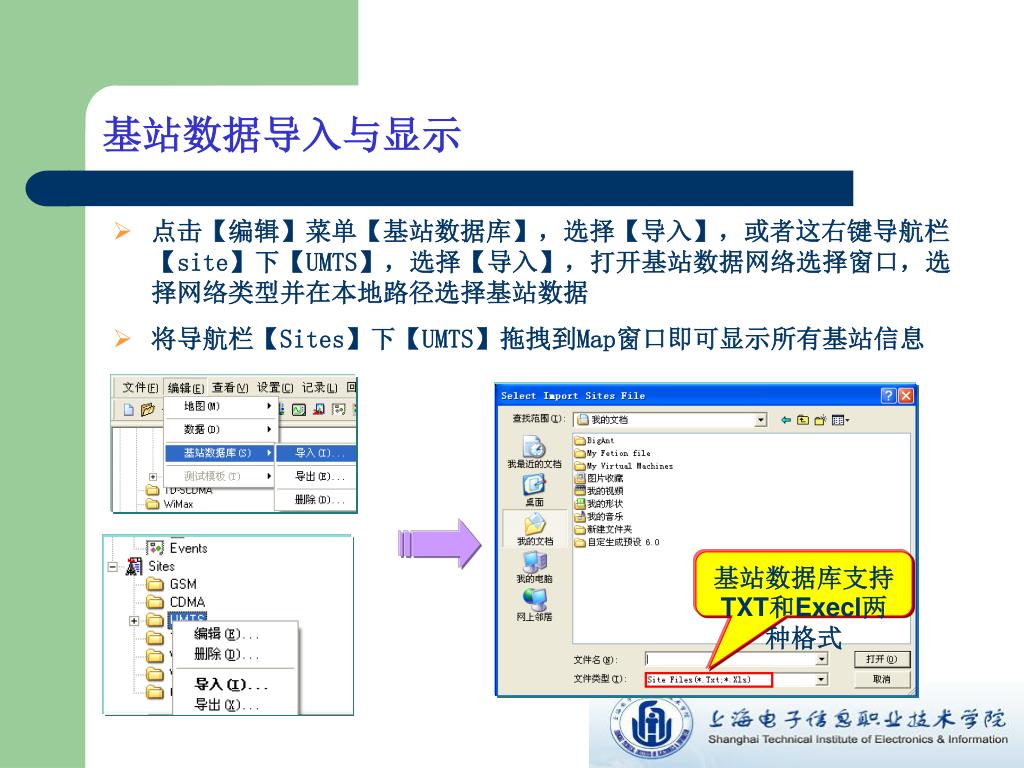

  48. 基站数据导入与显示 • 点击【编辑】菜单【基站数据库】，选择【导入】，或者这右键导航栏【site】下【UMTS】，选择【导入】，打开基站数据网络选择窗口，选择网络类型并在本地路径选择基站数据 • 将导航栏【Sites】下【UMTS】拖拽到Map窗口即可显示所有基站信息 基站数据库支持TXT和Execl两种格式

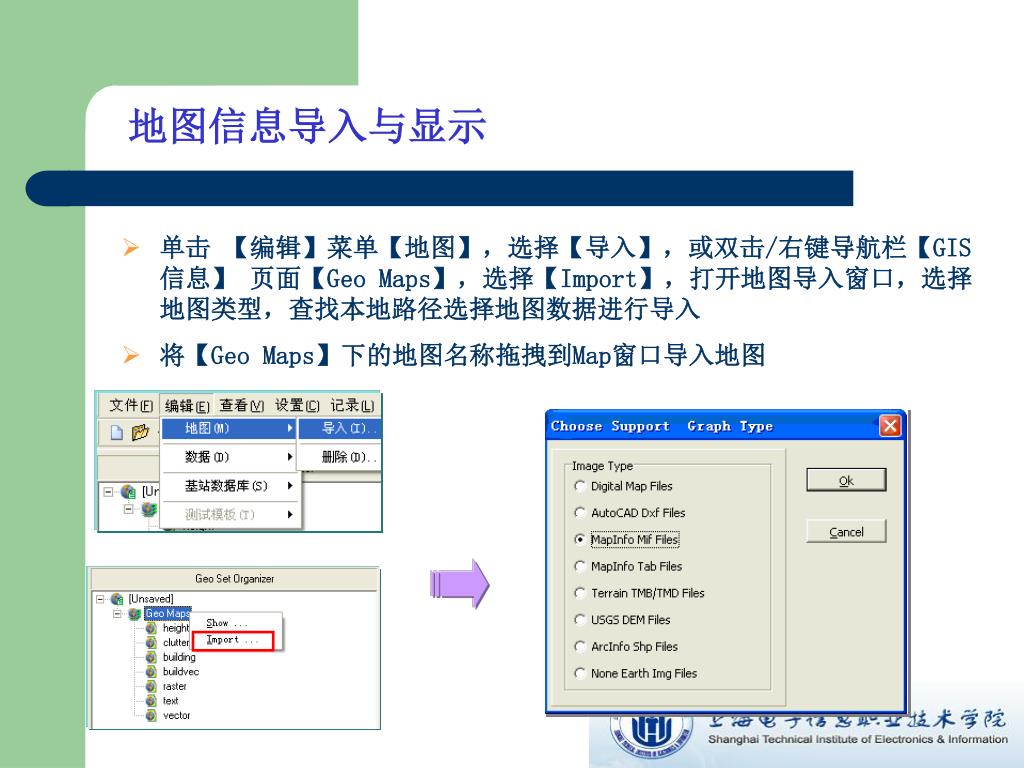

  49. 地图信息导入与显示 • 单击 【编辑】菜单【地图】，选择【导入】，或双击/右键导航栏【GIS信息】 页面【Geo Maps】，选择【Import】，打开地图导入窗口，选择地图类型，查找本地路径选择地图数据进行导入 • 将【Geo Maps】下的地图名称拖拽到Map窗口导入地图

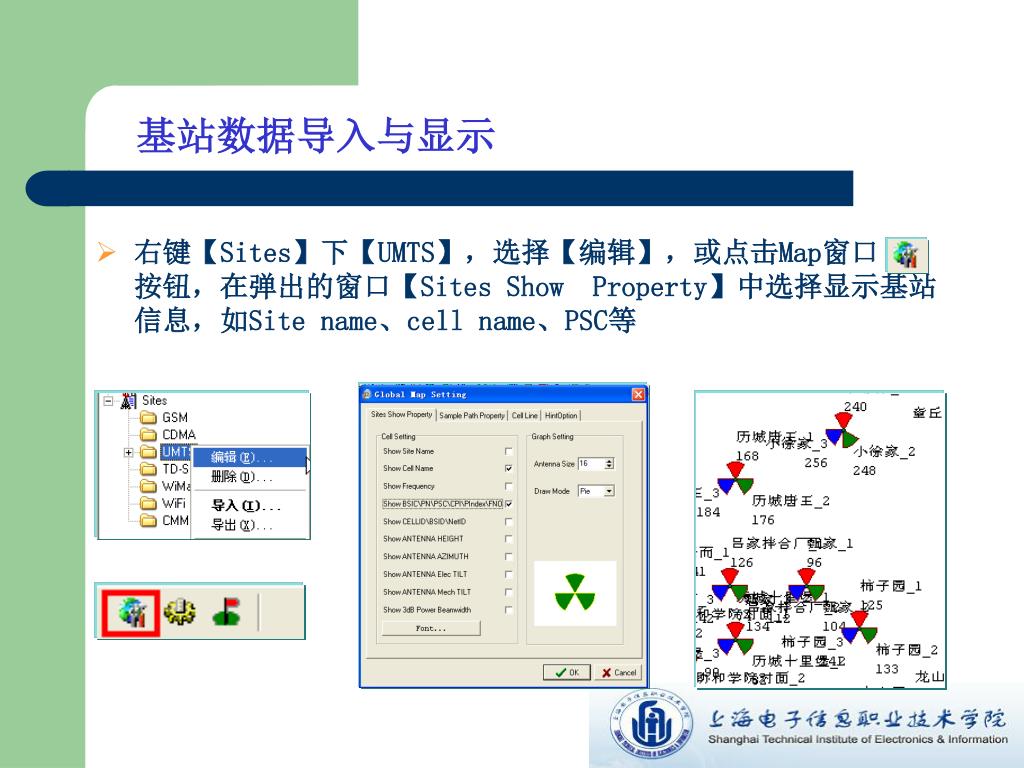

  50. 基站数据导入与显示 • 右键【Sites】下【UMTS】，选择【编辑】，或点击Map窗口 按钮，在弹出的窗口【Sites Show Property】中选择显示基站信息，如Site name、cell name、PSC等
