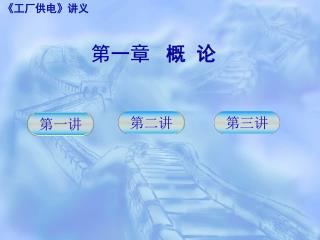

  1. 第一章 概 论 第二讲 第三讲 第一讲

  2. 第一讲 第一章 概 论 内容提要： • (1)扼要说明工厂供电的意义、要求及本课程的任务 • (2)简单介绍典型的各类工厂的供配电系统 • (3)讲述电力系统的电压和电能质量问题 • (4)讲述电力系统的中性点运行方式及低压配电系统的接地型式 学习要求： • 了解工厂供电系统的基本知识，掌握电源中性点的运行方式及低压配电系统的接地型式。

  3. 第一节 工厂供电的意义、要求及课程任务 一、工厂供电的意义 • 电能的优点： • 1.是现代工业生产的主要能源和动力； • 2. 易于转换； • 3. 便于输送和分配； • 4.便于控制、调节和测量； • 5.有利于实现生产过程自动化。 • 因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。 • 电能在工业生产中的重要性： • 1.工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。 • 2.如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。 • 因此，做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。 • 节约能源的意义：由于节约能源是工厂供电工作的一个重要方面，而节约能源对于国家经济建设又具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大意义。

  4. 第一节 工厂供电的意义、要求及课程任务 二、工厂供电的基本要求 • 工厂供电的基本要求是： • 安全 在电能的供应、分配和使用中，不应发生人身事故和设备事故。 • 可靠 应满足电能用户对供电可靠性的要求。 • 优质 应满足电能用户对电压和频率等质量的要求。 • 经济 供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。提高电能利用率。 • 此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。

  5. 第一节 工厂供电的意义、要求及课程任务 • 主要讲述中小型工厂内部的电能供应和分配的基本理论和基本知识，使学生掌握供配电系统的设计和计算方法，运行管理技能，为学生今后从事供配电技术工作奠定初步基础。 三、本课程的任务

  6. 第二节 工厂供电系统概况 • 主要介绍中型工厂供电系统简图： 演示文稿：http://www.gkbk.com/uploadfile1/20061229152235262.ppt

  7. 备用电源进线 主电源进线 • 高压配电所（HDS） 10KV C • 1号车间变电所（STS1） • 2号车间变电所（STS2） • 3号车间变电所 （STS3） 220/380V C 低压联络线 低压联络线 用电设备 用电设备 用电设备 图1-1 中型工厂供电系统简图

  8. ☼ 讲解要点 • 两路电源进线：1） 主电源 2） 备用电源 • 电源进线电压：10KV • 高压配电所：电压10KV，高压母线采用单母线分段制 • 高压配电线： • 1）一回路至1号车间变电所 • 2）两回路至2号车间变电所 • 3）一回路至3号车间变电所 • 4）一回路至高压电动机 • 车间变电所：有3个车间变电所，共4台变压器。其中1、3号车间变电所各1台变压器，2号车间变电所2台变压器。变压器起降压作用，将高压10KV降低到低压用电电压220/380V。 • 低压母线：单母线，电压220/380V。 • 低压联络线：提高供电可靠性的措施之一。 • 低压配电线：配电给用电设备。 • 交叉供电：提高供电可靠性的措施之一。

  9. 小结： • 电力变压器的额定电压的确定 • 1、一次绕组额定电压分两种情况： • ①一次绕组与发电机相联时，其额定电压与发电机本同，即高于同级电网额定电压5% • ②一次绕组与线路相联时，其额定电压与该线路额定电压相同 • 2、二次绕组额定电压亦分两种情况： • ①供电线路较长时+10%（绕组+5%， 线路+5%）②供电线路不长时：+5%（绕组+5%， 线路+0%）

  10. 思考题： • 1. 从图1-1看，采用了哪些提高供电可靠性的措施？ • 2. 配电所的任务是什么? • 3.变电所的任务是什么? • 4. 母线(汇流排)的任务是什么? • 5. 什么叫工厂供电系统? • 6. 在电力系统中为什么要采用高压输电、低压用电?

  11. ◇◇◇思考题解答◇◇◇ • 1. 1) 两路电源进线：① 主电源 ② 备用电源 • 2) 单母线分段制 • 3) 2台变压器供电 • 4) 低压联络线 • 5) 交叉供电 • 2. 配电所的任务是:接受电能→分配电能 • 3. 变电所的任务是: 接受电能→变换电压→分配电能 • 4. 母线(汇流排)的任务是: 汇集电能→分配电能 • 5. 工厂供电系统: 是指从电源线路进厂起，到高低压用电设备进线端止的整个电路系统，包括工厂内的变配电所和所有高低压供配电线路。 • 6. 在电力系统中采用“高压输电”是为了减少线路的电能损耗和有色金属的消耗量；“低压用电”是为了保证用电的安全。

  12. 课 外 作 业 题 • 作业：习题：1-1， 1-2，1-3 复习思考题：1-10 1-11 1-12

  13. 第三节 电力系统的电压与电能质量 第二讲 • 一、电力系统简介 • 二、电力系统的电压与电能质量 • 三、电压偏差与电压调整 重点内容： 电网及电力设备额定电压

  14. 第四节 电力系统中性点运行方式及 低压配电系统的接地型式 第三讲 ☼内容提要： 电力系统中性点运行方式有三种： （一）中性点不接地系统 （二）中性点经消弧线圈接地系统 （三）中性点直接接地系统
