Presentation Transcript
Us vo

美国虚拟天文台US-VO核心服务 的功能及其使用

李丽丽


Us vo

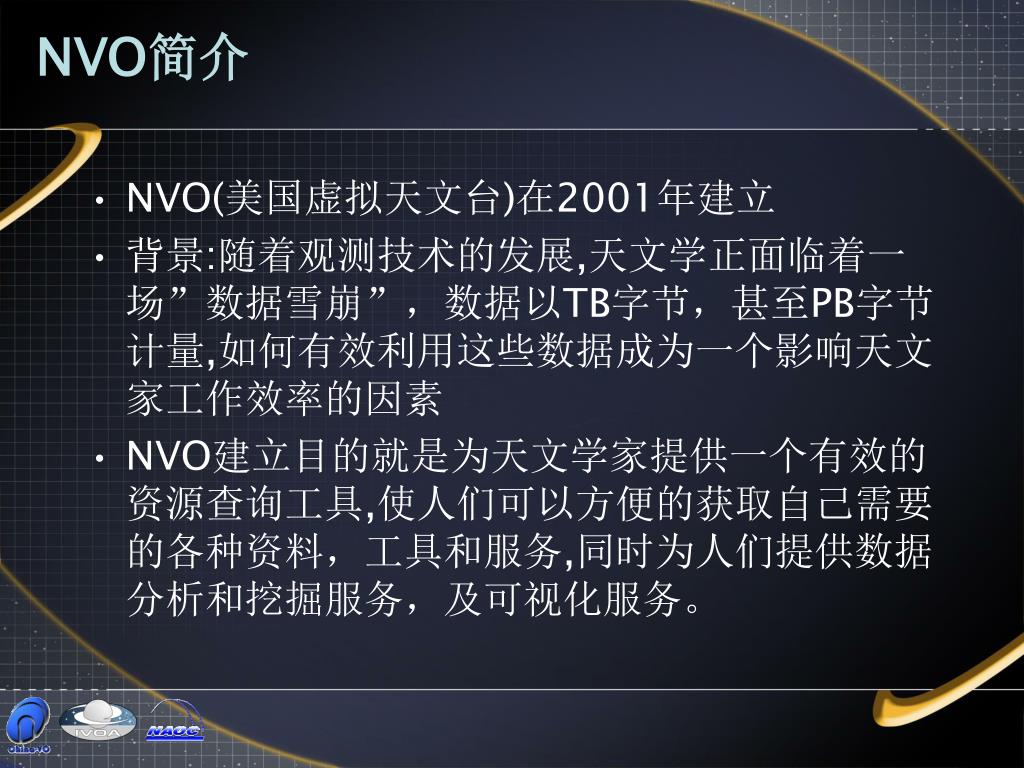

NVO简介

  • NVO(美国虚拟天文台)在2001年建立

  • 背景:随着观测技术的发展,天文学正面临着一场”数据雪崩”,数据以TB字节,甚至PB字节计量,如何有效利用这些数据成为一个影响天文家工作效率的因素

  • NVO建立目的就是为天文学家提供一个有效的资源查询工具,使人们可以方便的获取自己需要的各种资料,工具和服务,同时为人们提供数据分析和挖掘服务,及可视化服务。


Us vo
NVO的核心服务

NVO共有五大核心服务功能

  • 数据查询

  • 数据的研究与对比

  • 数据库查询和交叉证认

  • 光谱的处理和分析

  • 观测图象数据服务


Us vo
数据查询

NVO的搜索引擎为我们提供了一个全球虚拟天文台网络联机资源的目录,我们可以从中查询到全世界已经公布了的资源,例如星表、观测资料, 图象档案等

操作过程介绍如下


Us vo
1.搜索引擎界面,输入关键词


Us vo
2.获得所要查询的资料

通过左面的5个按钮

我们查看元数据详细

信息,XML描述,编辑

和复制保存文档,点

击tryit,我们进入可人

工操作界面


Us vo
3.输入坐标和查询半径

输入赤经,赤纬

和查询半径

VOPlot绘图工具

分析结果

点击HTML

察看数据


Us vo
4.获得与参数相匹配的结果

结果是一个图像列表,包含赤经,赤纬URL和相关其他信息


Us vo
数据的研究与对比

  • NVO的数据库(NVO datascope)是一个虚拟天文台代理或浏览器,它可以使天文学家很容易的获取特定信息源或区域的信息,用户只需输入他们感兴趣的位置或名字,数据库就会运行并给出数据库相关资源所提供的信息


Us vo
通过数据库可得到的内容

  • NED 和SIMBAD 所收录的近邻天体信息

  • 直接连接到MAST 和HEASARC 的观测档案

  • SDSS, 2MASS, the GSC2, USNO观测资料和资料目录

  • 直接与Aladin, OASIS, VOPlot 和VOStat 等软件相连接

  • 虚拟天文台资源的元数据信息

    下面介绍数据库的使用方法


1 atascope
1.进入Datascope界面,输入相关信息

用户输入所

需要的天体

名称或位置

快速进

入最近

搜索


Us vo
.选择处理信息的方式和工具

选择以TAR文

档保存结果或用

AladinOASIS

查看结果图象

通过点击合适的

条件选择感兴趣

的结果


Us vo
3.通过特定软件观看天体图片

通过Aladin, OASIS

等工具可以很快

地观看天体的图像


Us vo
数据库查询和交叉证认

  • NVO的Open SkyQuery系统允许用户通过统一的方式在多个数据库中查询天体星表,如2MASS ,SDSS 等, Open SkyQuery由一种普通而强大的查询语言SQL支持,输入要查询的天体的赤经,赤纬等信息, Open SkyQuery会给出所有符合条件天体的信息,并可以用VOPlot使结果可视化.

  • 用户输入自己的星表与所选数据库交叉证认


Us vo
上传用户文件

上传文件

直接粘贴

文件内容

交叉证认半径

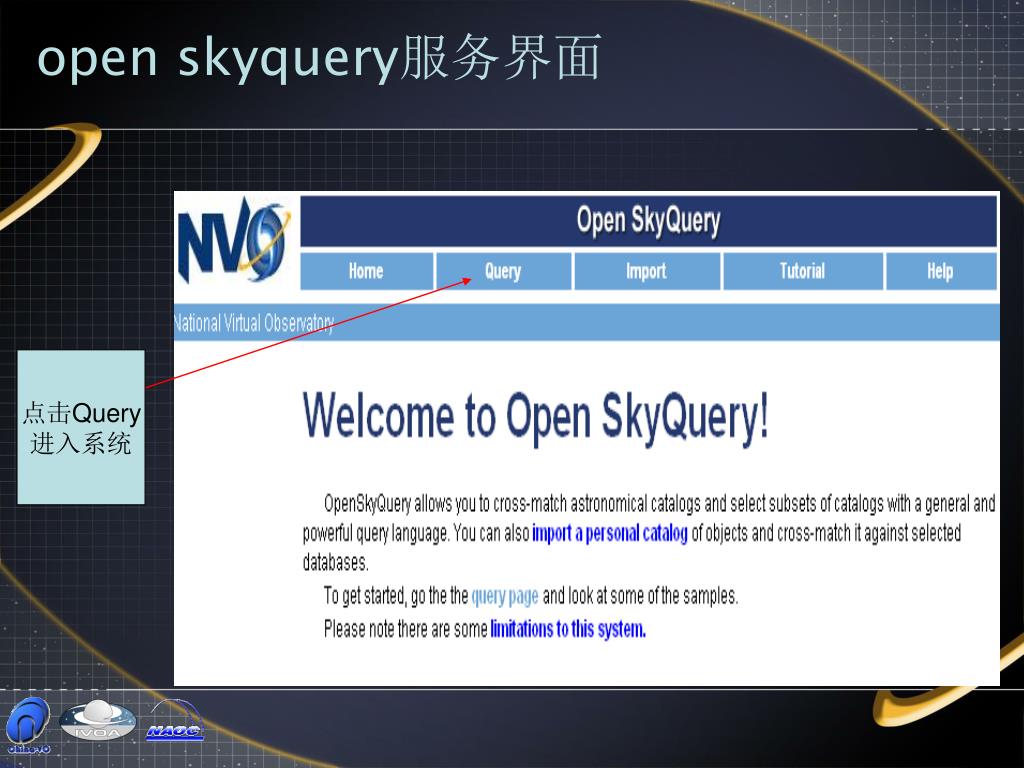

Open skyquery
open skyquery服务界面

点击Query

进入系统


Us vo

open skyquery具体服务界面

用户可以

按模版编

辑SQL语

句进行查


Us vo
用户创建搜索语句

点击Edit来创建

自己的查询语句

操作区显示如图

选择所用的巡天

项目及其包含星表


Us vo

点击Submit,提交

查询申请

设定查询

区域及其

他条件


Us vo
编辑查询

熟悉

SQL语句

的用户可

以自己编

辑查询


Us vo

查询完毕

Plot绘制

图像

View查看数据


Us vo
点击View查看结果


Voplot
Voplot绘图如下

选择

坐标

轴横

纵坐


Us vo
光谱的分析与研究

  • NVO的光谱服务为各种光谱数据库提供了一种标准的界面,使人们可以方便的通过光谱名字和坐标及其他高级条件查询光谱

  • NVO的光谱库包含了完整的SDSS DR1, DR2, DR3, 2dFGRS 等光谱目录

  • NVO的光谱库是可扩张的,研究人员可以把自己的观测光谱加入到NVO的光谱库


Us vo
高级搜索界面

关键词

赤经

赤纬

红移范围

红移误差


Us vo
搜索结果

画图


Us vo
光谱详细信息

可以得到

天体图像

数据,可

以多种形

式保存



Us vo

SQL语句查询及获得光谱列表

输入IDs进

一步分析

光谱,得到

分析结果

并保存



Us vo
观测图像数据服务

  • 从天文图像中提取源,然后与大的观测星表进行交叉证认。进入The Web Enabled Source Identification with Cross-Matching (WESIX)页面

    其具体操作过程如下:


Us vo
1、下载和上传

下载样本

图像,上

传应用

选择要交叉

证认的星表


Us vo
2、选择输出

结果可以输出在

用户自己的目录里

选择相应的

交叉证认列表

提取输入源

的观测参数

提交


Us vo

Plotter和Aladin分别显示星表和图像

结果的XML

文件



Us vo
总 结

  • NVO提供一套与全世界天文数据库相连的在线服务界面和工具,使得从全世界的资料档案中查找和分析数据变得更容易,更快捷。

  • 同时,NVO提供了一个教育平台,使得学生或天文业余爱好者可以同等地获得,处理和分析观测数据。


Us vo

谢 谢!

李丽丽

2005年11月25日
