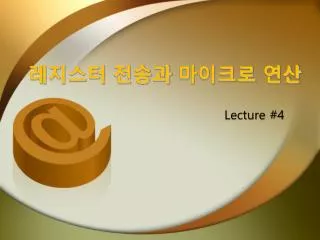

  1. 레지스터 전송과 마이크로 연산 Lecture #4

  2. 강의 목차 • Register Transfer Language • Register Transfer • Bus and Memory Transfers • Arithmetic Microoperations • Logic Microoperations • Shift Microoperations • Arithmetic Logic Shift Unit

  3. 마이크로 연산 (1) • 마이크로 연산(Microoperations) • 레지스터에 저장된 데이터를 갖고서 실행되는 일련의 동작 • 하나의 클럭 펄스 동안에 실행되는 기본적인 동작 • 예: • 시프트(shift) • 카운터(count) • 클리어(clear) • 증감(increment/decrement) • 로드(load) 등

  4. 마이크로 연산 (2) • 마이크로 연산(Microoperation) (계속) • An elementary operation performed (during one clock pulse), on the information stored in one or more registers • R ←f(R, R) • f: shift, load, clear, increment, add, subtract, complement, and, or, xor, …

  5. 레지스터 전송 언어 (1) • 디지털 컴퓨터의 구조 정의 시 규정사항 • 레지스터의 종류와 기능 • 레지스터에 저장된 2진 정보를 가지고 수행되는 일련의 마이크로 연산들 • 일련의 마이크로 연산을 시작시키는 제어기능 • 레지스터 전송 언어(Register Transfer Language: RTL) • 디지털 컴퓨터의 내부 구조를 규정하기 위해 사용하는 기호로 표시된 언어 • 디지털 컴퓨터의 설계 과정은 용이하게 함 • 디지털 컴퓨터의 하나의 기능에 대한 일련의 마이크로 연산들을 묘사하기 위해 사용

  6. 레지스터 전송 언어 (2) • 레지스터 • 기능을 나타내기 위해 머리글자만을 따서 대문자로 표시 • MAR : Memory Address Register • PC : Program Counter • IR : Instruction Register • R1 : Processor Register #1 등 • 레지스터 표현 방식: • a register • a portion of a register : (e.g) PC(0-7), PC(L), PC(15-8), PC(H) • a bit of a register • 레지스터 블록도 표현:

  7. 레지스터 전송 언어 (3) • 레지스터들 사이의 정보전송 • 하나의 레지스터(source)에서 다른 레지스터(destination)로 내용 복사 • 레지스터간의 물리적인 연결 요구 • 소스 레지스터의 출력과 도착 레지스터를 연결하는 회로 필요 • 도착 레지스터에는 병렬로드 기능 필요 • 치환(replacement) 연산자를 이용하여 표현 : R2 ← R1 • 정해진 제어 조건이 만족할 경우의 레지스터 전송 표현: if-else 문 if (p=1) then (R2←R1)

  8. 레지스터 전송 언어 (4) • 제어 함수(Control Function) • 정해진 조건이 만족할 때에 원하는 동작이 수행되도록 제어가 필요한 경우가 있음 • 프로그래밍언어의 “if” 문장과 유사 • 디지털 시스템에서는 “제어함수”라는 제어신호에 의해 가능 • 제어신호가 1일 때에 원하는 동작이 수행됨 • 마이크로연산 앞에 “제어신호:” 형식으로 제어함수 표현 • 예) P: R2 ←R1 • “if P = 1, then load the contents of register R1 into register R2”, i.e., if (P = 1) then (R2 ←R1)

  9. 레지스터 전송 언어 (5) • 제어 함수의 하드웨어 구현 • 레지스터 전송 P: R2 ←R1 • 블록도 • 타이밍 다이어그램 • 동일한 클록이 제어함수를 생성하는 회로와 레지스터를 제어함 • 레지스터는 positive-edge-triggeredflip-flops으로가정함. P는 시간 t에서 클럭펄스의 상승 모서리와 동기되어 시작되며 시간(t+1)의 다음 상승변이에서 P는 활성화 되어 있는 상태이므로 R2의 데이타 입력이 병렬로 레지스터에 적재된다

  10. 레지스터 전송 언어 (6) • 동시 연산(Simultaneous Operations) • 하나의 제어함수에 두 개 이상의 연산이 동시에 수행되는 경우 • 콤마(,)로 분리하여 마이크로 연산을 나열 • 예) P: R2 ← R1, MAR ← IR • “if the control function P = 1, load the contents of R2 into R1, and at the same time (clock), load the contents of register IR into register MAR”

  11. 레지스터 전송 언어 (7) • 레지스터 전송의 기본 기호

  12. 버스 전송 (1) • 버스를 이용한 레지스터 연결 • 디지털 시스템에서 레지스터와 레지스터들 사이의 정보 전송경로를 갖는다 • 효율성을 고려하여 전송경로는 공통 버스 시스템으로 구성 • 여러 개의 소스 레지스터에서 여러 개의 도착 레지스터로 데이터를 전송 가능하게 함 • 버스에서는 한번에 하나의 전송만이 이루어지도록 제어신호를 이용하여 전송에 사용될 레지스터를 선택하는 제어 과정이 필요

  13. 버스 전송 (2) • 버스 구성 방법 • 레지스터에서 버스로의 연결 : 멀티플렉서 사용 • 버스는 4개의 데이터 입력과 두 개의 선택입력(S1, S2)를 가지고서 하나의 버스라인을 구성 • 선택입력은 각 레지스터들로부터 4 개의 비트를 선택하여 공통버스에 전달한다 • 일반적으로 n-비트의 k 레지스터를 버스에 연결하기 위해 n개의 k x 1 멀티플렉서가 필요

  14. 버스 전송 (3) • 버스 구성 방법 • 버스에서 레지스터로의 연결 : 디코더를 사용하여 로드 신호 생성 • 버스와 레지스터 간의 전송 마이크로 연산: R2 ← R1  BUS ← R1, R2 ← BUS

  15. 버스 전송 (4) • 3-상태 버스 버퍼 • 3-상태 버퍼 • 3가지의 상태를 가짐 • 0의 상태와 1의 상태 • 개회로와 같은 상태로서 출력이 차단되는 고저항 상태(High Impedance) • 제어입력이 1일 때 보통의 버퍼와 같이 동작 • 제어입력이 0이면 게이트는 고저항 상태

  16. 버스 전송 (5) • 3-상태 버스 버퍼 (계속) • 3-상태 버퍼를 이용한 버스 시스템의 구현 • 제어입력을 통해 버스라인에 연결될 버퍼를 선택 • 디코더를 이용하여 한 순간에 오직 하나의 3-상태 버퍼만 작동되어 버스에 연결되고 나머지 버퍼는 고저항 상태로 유지 • 인에이블 입력이 1이면 디코더의 입력값에 따라 버퍼 중 하나만 동작

  17. 메모리 전송 (1) • 메모리(Memory, RAM) • 다수의 레지스터를 일렬로 나열한 논리장치로 간주 가능 • r 개의 레지스터는 각각 주소를 가지며, 임의 접근이 가능 • 주소 범위: 0 to r-1 • 각 레지스터는 n 비트의 데이터를 저장 • r = 2k워드를 저장할 수 있는 RAM의 구조 : • n data input lines • n data output lines • k address lines • A Read control line • A Write control line

  18. 메모리 전송 (2) • 메모리 전송 • 메모리는 레지스터 전송 언어에서는 하나의 장치 M로 간주 • 주소를 이용하여 메모리 장치 내의 하나의 워드 표현  인덱싱 표기를 사용하여 표현: e.g) M[100] or M[AR] • 메모리 접근 과정 Step #1: 접근하려는 주소를 Memory Address Register(MAR, or AR)에 전송 Step #2: 메모리 접근 연산(Read or Write) 수행하면 MAR에서 지정하는 메모리 장소를 접근

  19. 메모리 전송 (3) • 메모리 읽기 • 메모리로부터 레지스터로 데이터 읽기 마이크로연산 Read: R1 ← M[MAR] • 메모리 읽기 연산 수행 동작 • MAR 레지스터의 주소를 주소 버스 라인에 전송 • Read (= 1) 제어 신호를 메모리 장치에 전송 • 메모리 장치는 주소 버스 라인에서 지정된 워드의 내용을 메모리의 출력 데이터 라인으로 전송 • 데이터 버스 라인의 데이터를 R1 레지스터로 로드

  20. 메모리 전송 (4) • 메모리 쓰기 • 레지스터로부터 메모리로 데이터 쓰기 마이크로연산 Write: R1 ← M[MAR] • 메모리 쓰기 연산 수행 동작 • MAR 레지스터의 주소를 주소 버스 라인에 전송 • Write (= 1) 제어 신호를 메모리 장치에 전송 • 레지스터의 내용을 데이터 버스 라인을 통해 메모리의 데이터 입력 라인으로 전송 • 메모리 장치는 데이터 입력 라인의 데이터를 지정된 주소에 저장

  21. 레지스터 전송 마이크로연산 요약

  22. 마이크로연산 유형 • 디지털 컴퓨터에서의 마이크로 연산 유형 • 레지스터 전송 마이크로연산(Register transfer microoperations) • 레지스터 사이에서 이진 정보 전송 • 산술 마이크로연산(Arithmetic microoperations) • 레지스터에 저장된 수치 데이터에 대해 산술 연산 수행 • 논리 마이크로연산(Logic microoperations) • 레지스터에 저장된 비수치 데이터에 대해 논리 연산 수행 • 시프트 마이크로연산(Shift microoperations) • 레지스터에 저장된 데이터에 대해 시프트 연산 수행

  23. 산술 마이크로연산 (1) • 기본적인 산술 마이크로연산 • 덧셈(Addition) • 뺄셈(Subtraction) • 증가(Increment) • 감소(Decrement) • 추가 산술 마이크로연산 • Add with carry • Subtract with borrow • Transfer/Load • etc. …

  24. 산술 마이크로연산 (2) • 덧셈 마이크로연산 • R3 ← R1 + R2 • 뺄셈 마이크로연산 • R3 ← R1 + R2' + 1 • 곱셈/나눗셈 마이크로연산 • 두 연산에 대해 디지털 시스템에서 조합회로로 구현되었을 때 마이크로 연산으로 간주 • 곱셈연산은 여러 개의 덧셈과 시프트 마이크로연산으로 구현 • 나눗셈은 여러 개의 뺄셈과 시프트 마이크로연산으로 구현

  25. 산술 마이크로연산 (3) • 2진 가산기 • 전가산기 • 두 비트와 이전의 캐리의 산술합을 계산하는 논리회로 • 2진 가산기 • 임의의 길이를 갖는 두 이진수에 대한 덧셈을 수행하는 논리회로 • 여러 개의 전가산기를 직렬로 연결하여 이전 가산기의 캐리 출력이 다음 가산기의 캐리로 입력되도록 구성 • 4-비트 2진 가산기 • 4개의 전가산기를 연결 • 피가수 A, 가수 B를 오른쪽에서 왼쪽으로 나열 • C0와 C4는 각각 입력과 출력 캐리, S는 합 출력

  26. 산술 마이크로연산 (4) • 2진 가감산기 • 2진수의 뺄셈은 2의 보수를 이용한 덧셈으로 계산 • 각 전가산기에 XOR 게이트를 추가하여 덧셈과 뺄셈을 하나의 동일한 회로에서 구현 • 동작방식 : • 모드 입력 M=0이면 가산기로, M=1이면 감산기로 동작 • M=0이면 B xor 0=B이므로 전가산기의 한쪽 입력 중에 B만 입력되고 캐리로는 0이 입력 • M=1이면 B xor 1=B'이므로 C0=1이 되고, 전가산기의 한쪽 입력에 B의 2의 보수가 입력 • - 부호없는 숫자의 경우에 A≥B이면 A-B가 출력되고 A<B이면 (B-A)에 대한 2의 보수가 출력

  27. 산술 마이크로연산 (5) • 2진 인크리먼터(Binary Incrementer) • 2진 인크리먼트 마이크로연산 • 레지스터의 값에 1을 더하는 연산 수행 • <그림 2-10>과 같은 카운터를 이용하여 구현하는 것도 가능 • <그림 1-16>의 반가산기를 이용하여 구현 가능 • 4비트 2진 인크리먼터 : • - 최하위 비트에 해당하는 반가산기의 한쪽 입력은 항상 1이고, 다른 한쪽 입력은 증가되어야 할 숫자의 최하위 비트에 연결 • - 반가산기의 캐리 출력은 다음 반가산기의 한 입력에 연결 • - A0~A3를 증가시킨 출력은 S0~S3이다

  28. 산술 마이크로연산 (6) • 산술논리회로 예: • 4비트 산술 가산회로 • 4 개의 전가산기와 멀티플렉서로 구성 • 두 개의 4비트 입력 A, B 그리고 출력 D • 입력 A는 2진 가산기의 X입력에 연결 • 입력 B는 멀티플렉서의 데이터 입력측에 연결 • 멀티플렉서는 B,B',0,1을 입력 데이터로 받아들여 두 개의 선택입력 S1S0에 의해 선택된 한 개가 출력된다 • 입력캐리 Cin은 최하위 전가산기의 캐리입력에 연결되고 출력캐리는 다음 단의 입력캐리에 연결된다 • 2진 가산기의 출력 : D = A + Y + Cin

  29. 산술 마이크로연산 (7) • 산술논리회로 예 (계속)

  30. 논리 마이크로연산 (1) • 논리 마이크로연산 • 레지스터에 저장된 비트열에 대한 2진 연산으로서 각 비트를 독립된 2진 변수로 가정하여 연산을 수행 • 예:XOR 연산은 제어변수 P가 1일 때 R1과 R2의 각 비트를 연산 P : R1 ← R1 R2 • 주로 2진 데이터의 비트조작이나 논리적 결정을 내릴 때 사용 • 별도의 기호를 사용하여 부울대수의 OR, AND, NOT 연산과 식별 • OR 마이크로연산 : ∨ • AND 마이크로연산 : ∧ • NOT 마이크로연산 : bar 기호 • 제어함수에서의 OR연산자: + • 예: P+Q : R1 ← R2 + R3, R4 ← R5 ∨ R6 + P 또는 Q가 1일 때

  31. 논리 마이크로연산 (2) • 논리 마이크로 연산표 • 2개의 2진 변수로 수행할 수 있는 논리연산은 16가지

  32. 논리 마이크로연산 (3) • 하드웨어 구현 • 대부분의 컴퓨터에서는 4개의 논리연산 AND, OR, NOT, XOR만을 사용 주로 사용 • 예: 4가지의 기본 논리 마이크로연산을 수행하는 회로 • n-비트 논리연산회로는 위의 회로를 n개 병렬로 연결하고, 동일한 멀티플렉서 선택신호를 인가하도록 함.

  33. 논리 마이크로연산 (4) • 논리 마이크로연산의 응용 • 레지스터의 각 비트나 일부분을 다루는데 유용 • Selective-set 연산: A ← A ∨ B • sets to 1 the bits in register A where there are corresponding 1’s in register B • does not effect bit positions that have 0’s in B • Selective-complement 연산: A ← A B • complements bits in A where there are corresponding 1’s in B • does not effect bit positions that have 0’s in B +

  34. 논리 마이크로연산 (5) • 논리 마이크로연산의 응용 (계속) • Selective-clear 연산 : A ← A ∧ B • clears to 0 the bits in A only where there are corresponding 1’s in B • Selective-mask 연산 : A ← A ∧ B • is similar to the selective-clear operation except that the bits of A are cleared only where there are corresponding 0’s in B1

  35. 논리 마이크로연산 (6) • 논리 마이크로연산의 응용 (계속) • Insert 연산 • inserts a new value into a group of bits • is done by first masking the bits and then Oring them with the required value • Clear 연산 : A ← A B • compares the words in A and B and produces an all 0’s result if the two numbers are equal +

  36. 시프트 마이크로연산 (1) • 시프트 마이크로연산 • 데이터의 직렬 전송을 위해 사용 • 레지스터 내용을 왼쪽 또는 오른쪽으로 시프트하며, 시프트 방향의 첫번째 플립플롭은 직렬 입력을 통해 새로운 정보를 입력 • 오른쪽 시프트 연산 • 왼쪽 시프트 연산 • 3종류의 시프트 연산 지원 – 직렬 입력으로 입력되는 정보의 종류에 따라 분류 • 논리 시프트(Logical shift) • 순환 시프트(Circular shift) • 산술 시프트(Arithmetic shift)

  37. 시프트 마이크로연산 (2) • 논리 시프트(Logical Shift) • 논리 시프트는 직렬 입력으로 0을 전송 • 논리 시프트에 의해 전송되는 비트는 모두 0이 된다(Zero inserted) • RTL에서 논리 시프트 연산 표현 • shl for a logical shift left • shr for a logical shift right • 예: • R2 ← shr R2 • R3 ← shl R3 0 0

  38. 시프트 마이크로연산 (3) • 순환 시프트(Circular Shift) • 시프트 레지스터의 직렬 출력을 직렬 입력에 연결  원래 저장되어 있던 정보의 손실없이 비트들을 순환 • RTL에서 순환 시프트 연산 표현 • cil for a circular shift left • cir for a circular shift right • 예: • R2 ← cir R2 • R3 ← cil R3

  39. 시프트 마이크로연산 (4) • 산술 시프트(Arithmetic Shift) • 부호가 있는 이진수를 시프트하는 것 • 왼쪽 산술 시프트  이진수에 2를 곱한 것 • 오른쪽 산술 시프트  이진수에 2를 나눈 것 • 이진수의 맨 왼쪽 비트인 부호 비트는 시프트되지 않으므로 변화가 없다 • RTL에서 산술 시프트 연산 표현 • ashl for a arithmetic shift left • ashr for a arithmetic shift right

  40. 시프트 마이크로연산 (5) • 산술 시프트(Arithmetic Shift) • 부호 역전 현상 : Overflow F/F Vs=1 • 왼쪽 산술 시프트 연산에서는 오버플로우를 검사하여야 한다

  41. 시프트 마이크로연산 (6) • 시프트 마이크로연산의 하드웨어 구현

  42. 산술 논리 시프트 장치 • 산술논리장치(ALU)
