斜二轴测图的画法. 一、轴间角和轴向伸缩系数 二、斜二轴测图的画法. 一、斜二轴测图的轴间角、轴向伸缩系数 斜二轴测图的轴间角∠ XOZ =90°,∠ XOY =∠ YOZ =135° ，且一般 OY 轴与水平成 45° ，可用 45° 三角板和丁字尺画出。三根轴的轴向伸缩系数分别为 p 1 =1 ， q 1 =0.5 ， r 1 =1 。在绘制斜二轴测图时，沿轴测轴 OX 和 OZ 方向的尺寸，可按实际尺寸选取比例度量，沿 OY 方向的尺寸，则要缩短一半度量。 斜二轴测图能反映物体正面的实形且画圆方便，适用于画正面有较多圆的机件轴测图。.
E N D

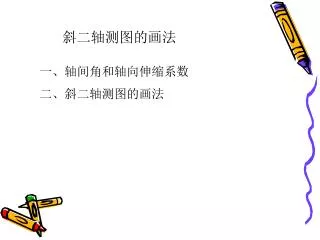

斜二轴测图的画法 一、轴间角和轴向伸缩系数 二、斜二轴测图的画法
一、斜二轴测图的轴间角、轴向伸缩系数 斜二轴测图的轴间角∠XOZ=90°,∠XOY=∠YOZ=135°，且一般OY轴与水平成45°，可用45°三角板和丁字尺画出。三根轴的轴向伸缩系数分别为p1=1， q1=0.5，r1=1。在绘制斜二轴测图时，沿轴测轴OX和OZ方向的尺寸，可按实际尺寸选取比例度量，沿OY方向的尺寸，则要缩短一半度量。 斜二轴测图能反映物体正面的实形且画圆方便，适用于画正面有较多圆的机件轴测图。
二、斜二轴测图的画法 1.平面立体斜二轴测图及其画法 例1已知四棱锥台的二视图，画出它的斜二轴测图。
解 作图步骤： 注意： O1、O2必须在z轴上，过O2作辅助坐标轴，用坐标法确定四边形的四个边
2.回转体斜二轴测图的画法 例2画出如图（a）所示支架的斜二轴测图。 总结： 对于斜二侧图，凡是平行于XOZ坐标面的平面图形，其轴测投影均反映实形，所以当物体只有一个方向有圆时，最好采用斜二轴测画法。
