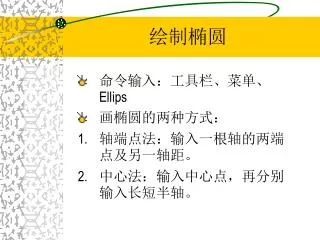

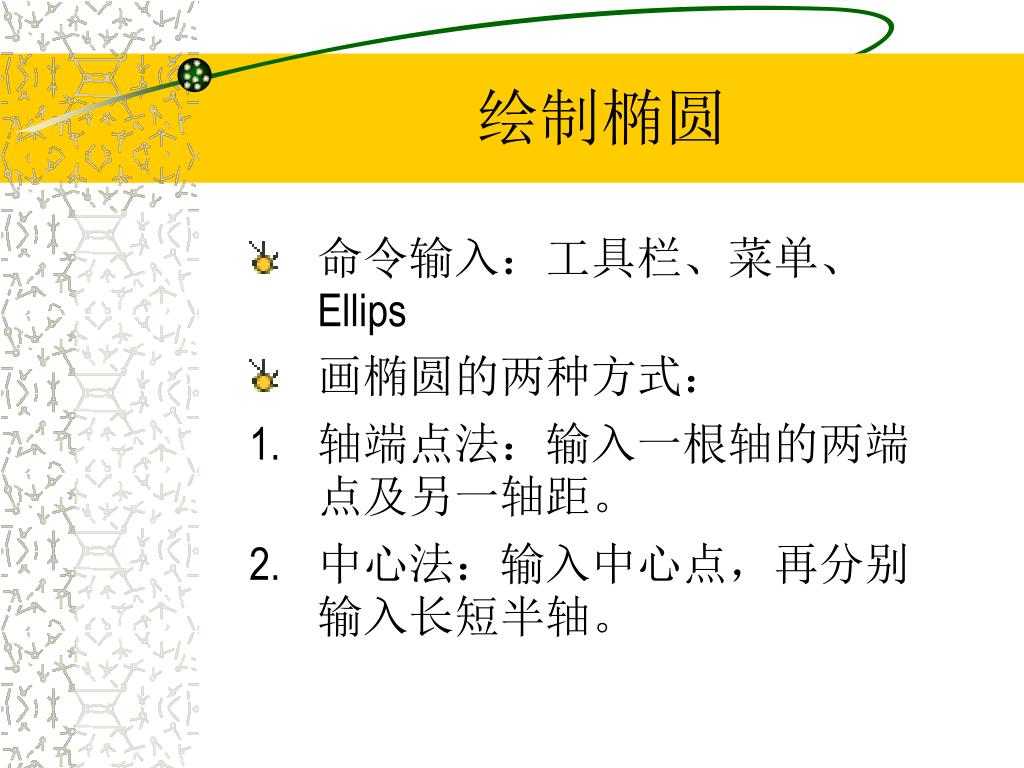

  1. 绘制椭圆 • 命令输入：工具栏、菜单、Ellips • 画椭圆的两种方式： • 轴端点法：输入一根轴的两端点及另一轴距。 • 中心法：输入中心点，再分别输入长短半轴。

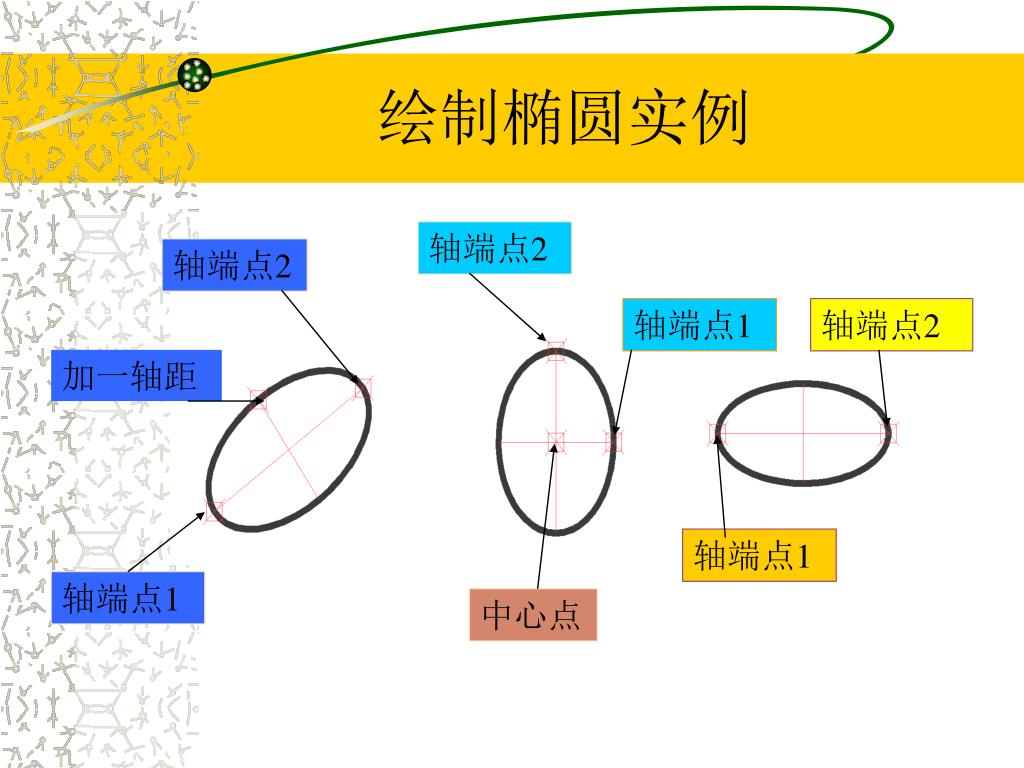

  2. 绘制椭圆实例 轴端点2 轴端点2 轴端点1 轴端点2 加一轴距 轴端点1 轴端点1 中心点

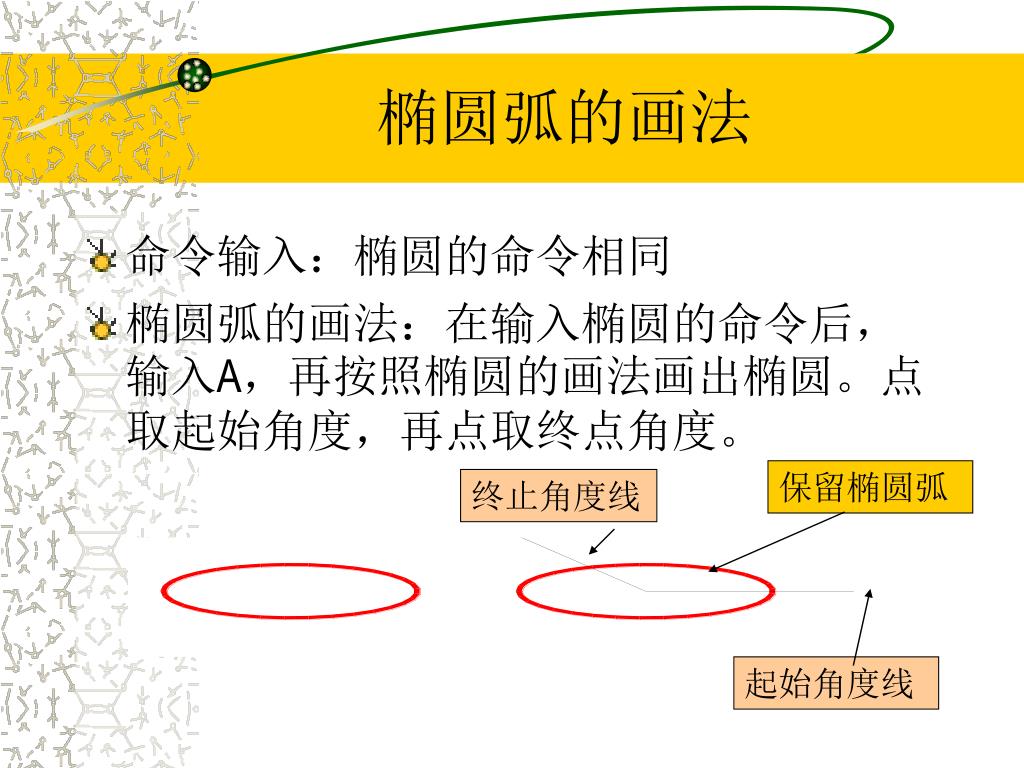

  3. 椭圆弧的画法 • 命令输入：椭圆的命令相同 • 椭圆弧的画法：在输入椭圆的命令后，输入A，再按照椭圆的画法画出椭圆。点取起始角度，再点取终点角度。 保留椭圆弧 终止角度线 起始角度线

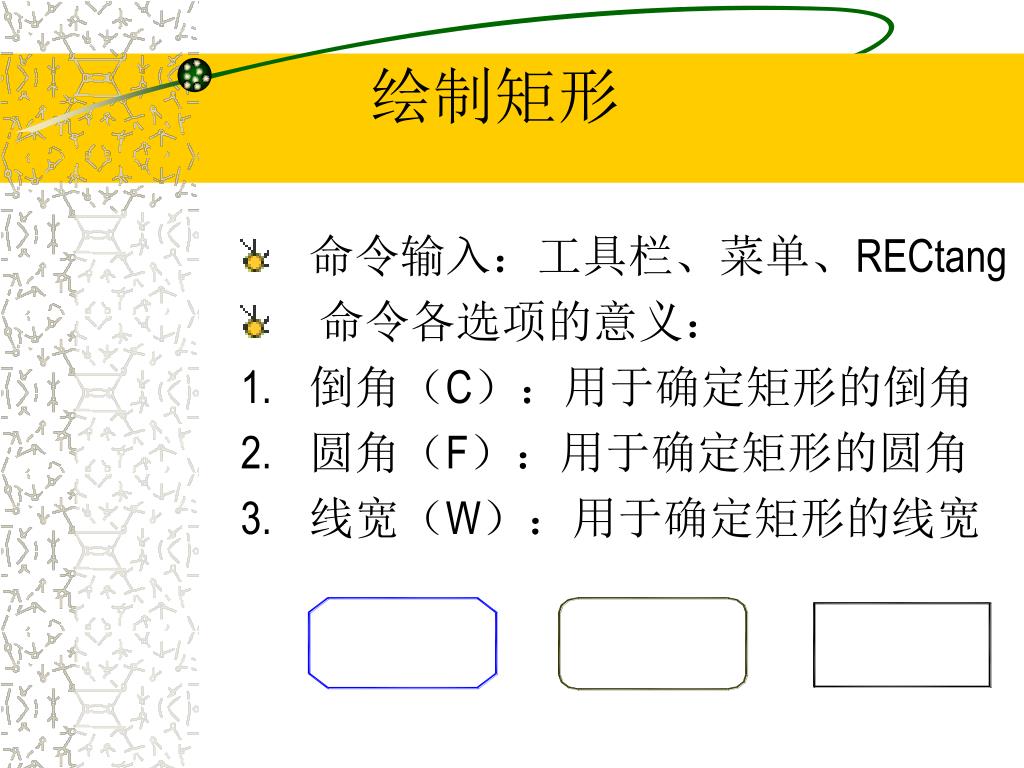

  4. 绘制矩形 • 命令输入：工具栏、菜单、RECtang • 命令各选项的意义： • 倒角（C）：用于确定矩形的倒角 • 圆角（F）：用于确定矩形的圆角 • 线宽（W）：用于确定矩形的线宽

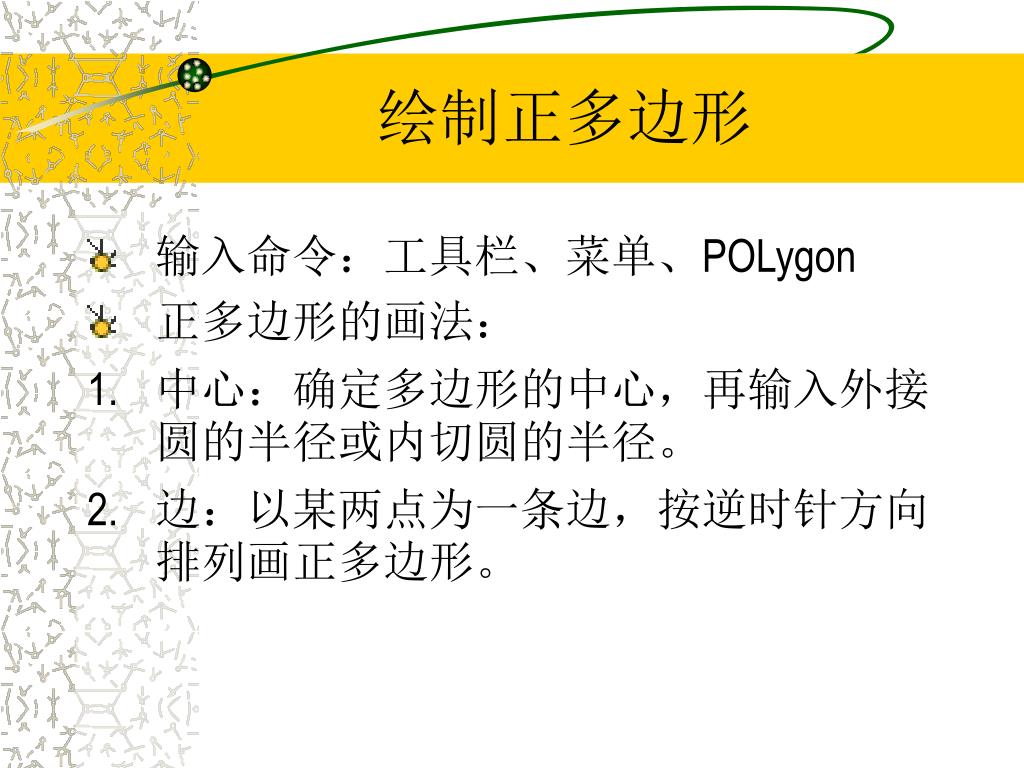

  5. 绘制正多边形 • 输入命令：工具栏、菜单、POLygon • 正多边形的画法： • 中心：确定多边形的中心，再输入外接圆的半径或内切圆的半径。 • 边：以某两点为一条边，按逆时针方向排列画正多边形。

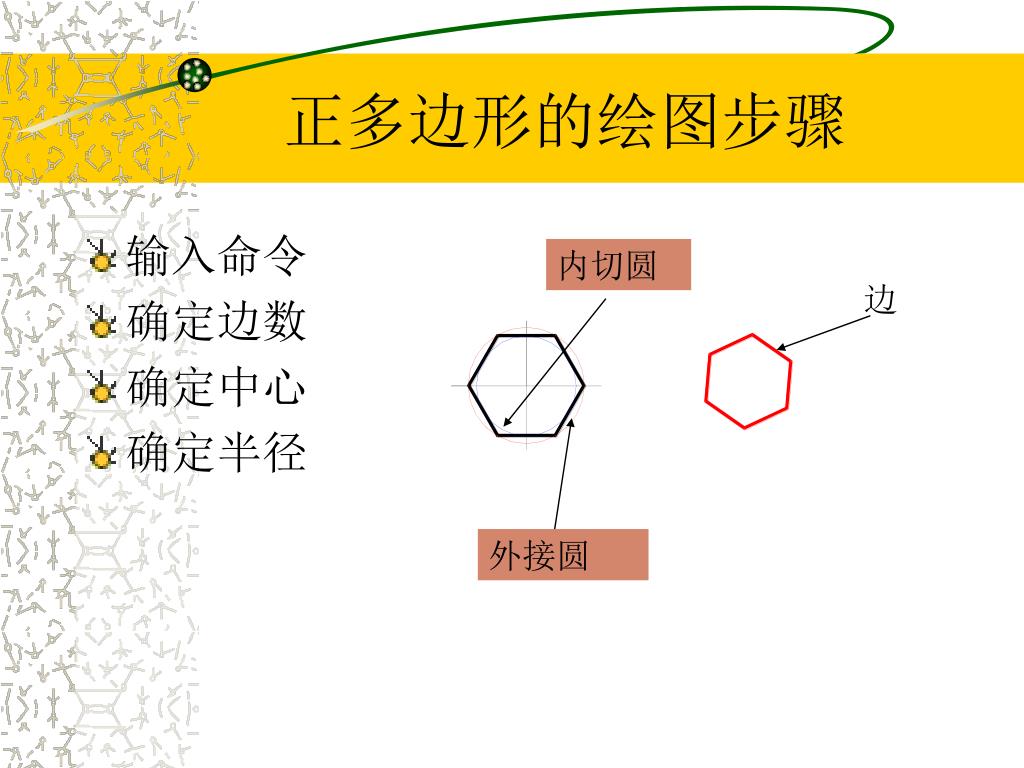

  6. 正多边形的绘图步骤 • 输入命令 • 确定边数 • 确定中心 • 确定半径 内切圆 边 外接圆

  7. 点的绘制 • 输入命令：工具栏、菜单、 Point • 点的画法： • 设置点的格式 • 输入画点的命令 • 画点：单点、等 • 分点、 测量点

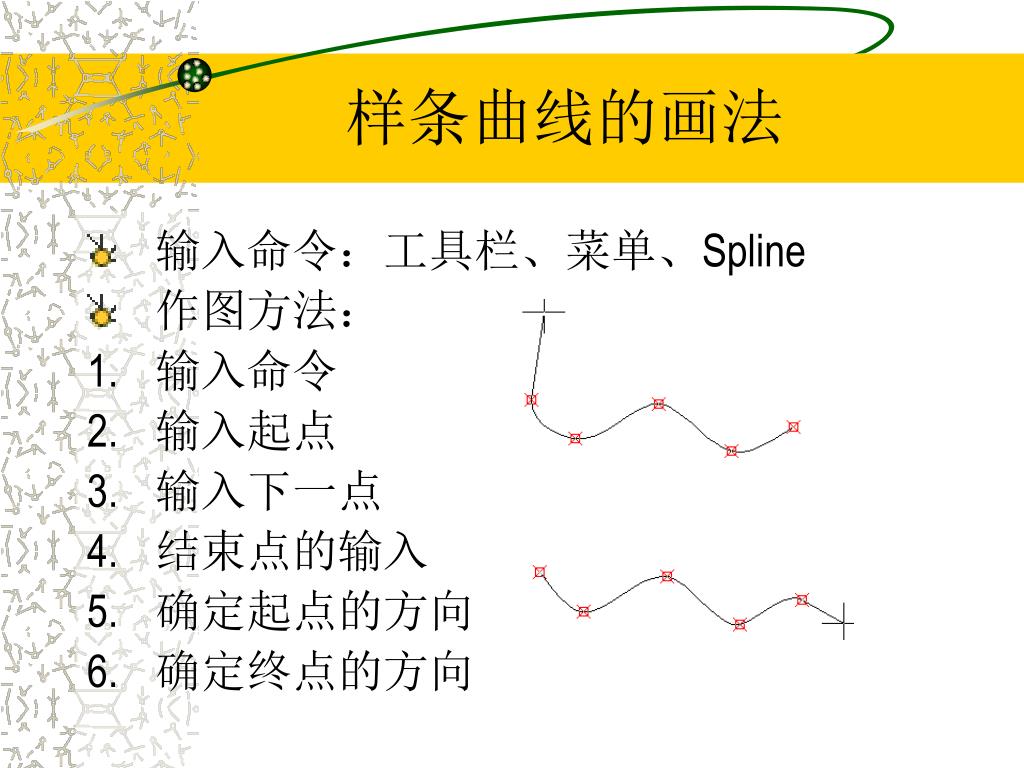

  8. 样条曲线的画法 • 输入命令：工具栏、菜单、Spline • 作图方法： • 输入命令 • 输入起点 • 输入下一点 • 结束点的输入 • 确定起点的方向 • 确定终点的方向

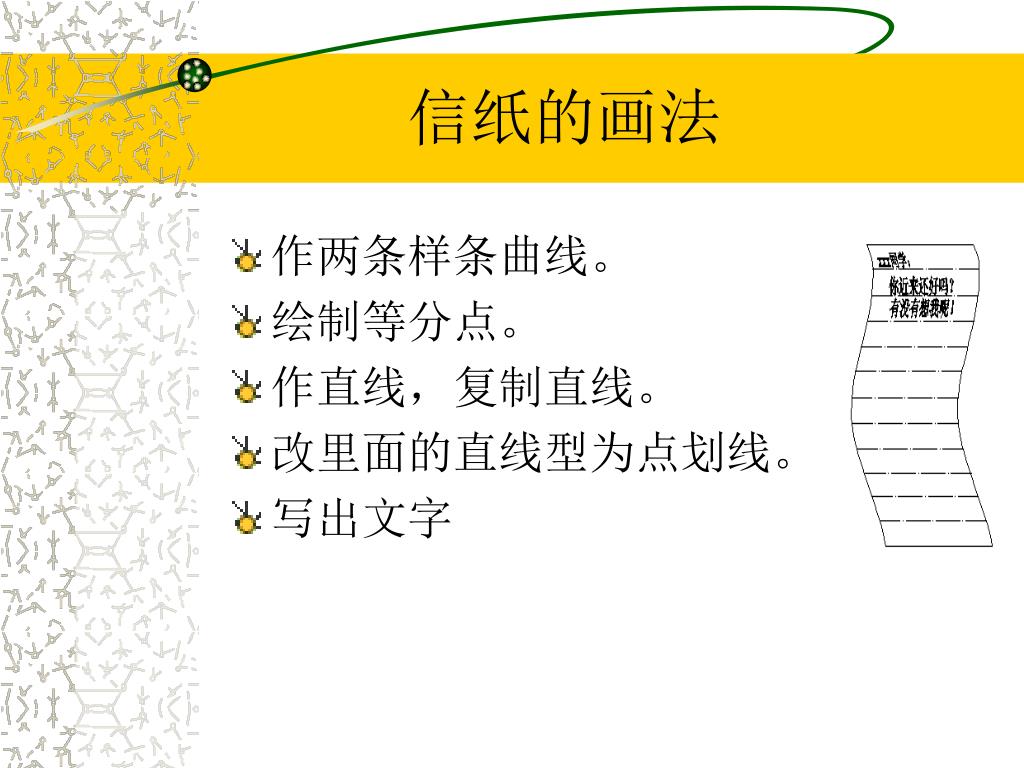

  9. 信纸的画法 • 作两条样条曲线。 • 绘制等分点。 • 作直线，复制直线。 • 改里面的直线型为点划线。 • 写出文字

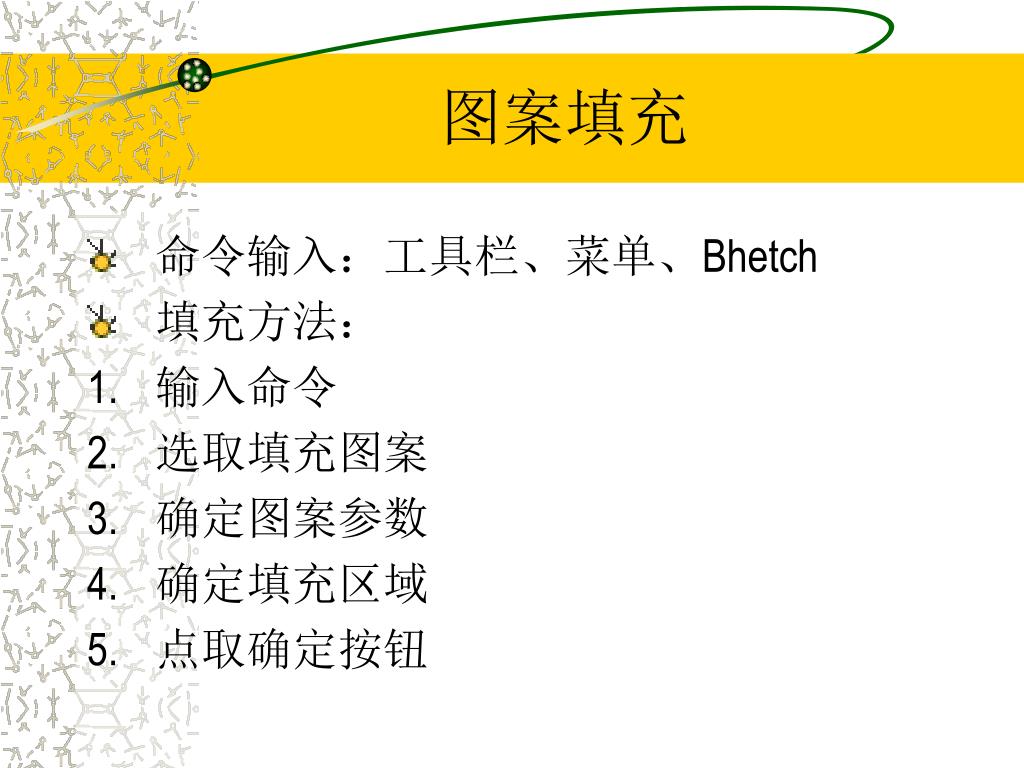

  10. 图案填充 • 命令输入：工具栏、菜单、Bhetch • 填充方法： • 输入命令 • 选取填充图案 • 确定图案参数 • 确定填充区域 • 点取确定按钮
