  1. 桃園區網中心網路維運/資安防護經驗分享 國立中央大學電算中心 102/12/3

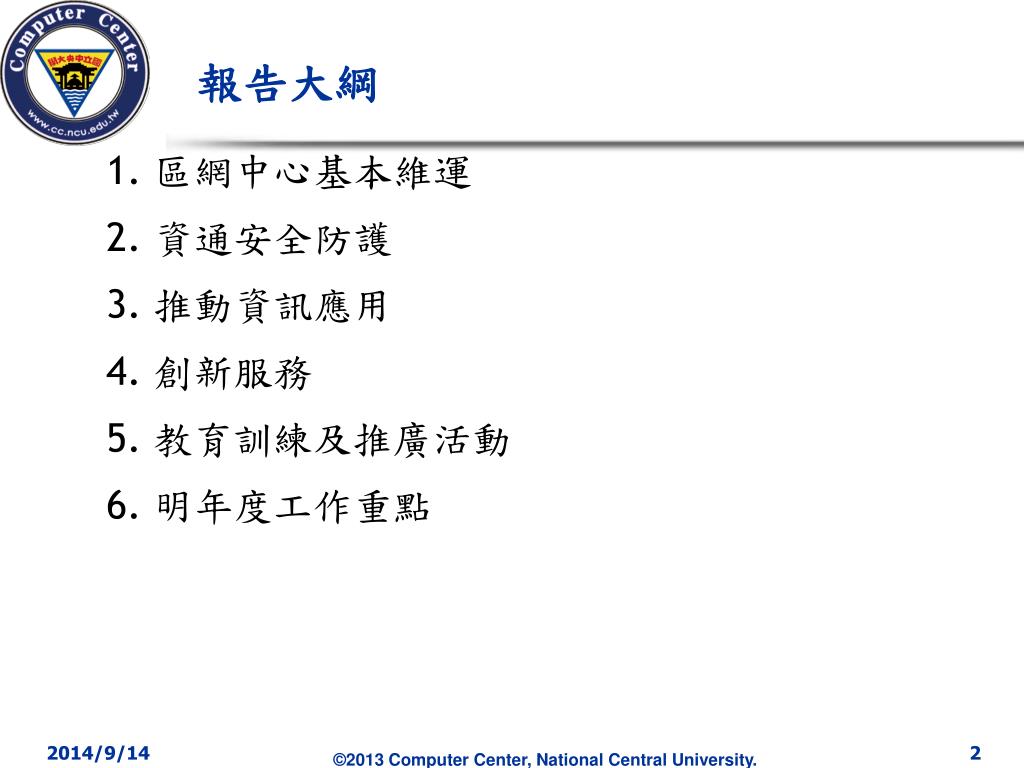

  2. 報告大綱 1. 區網中心基本維運 2. 資通安全防護 3. 推動資訊應用 4. 創新服務 5. 教育訓練及推廣活動 6. 明年度工作重點

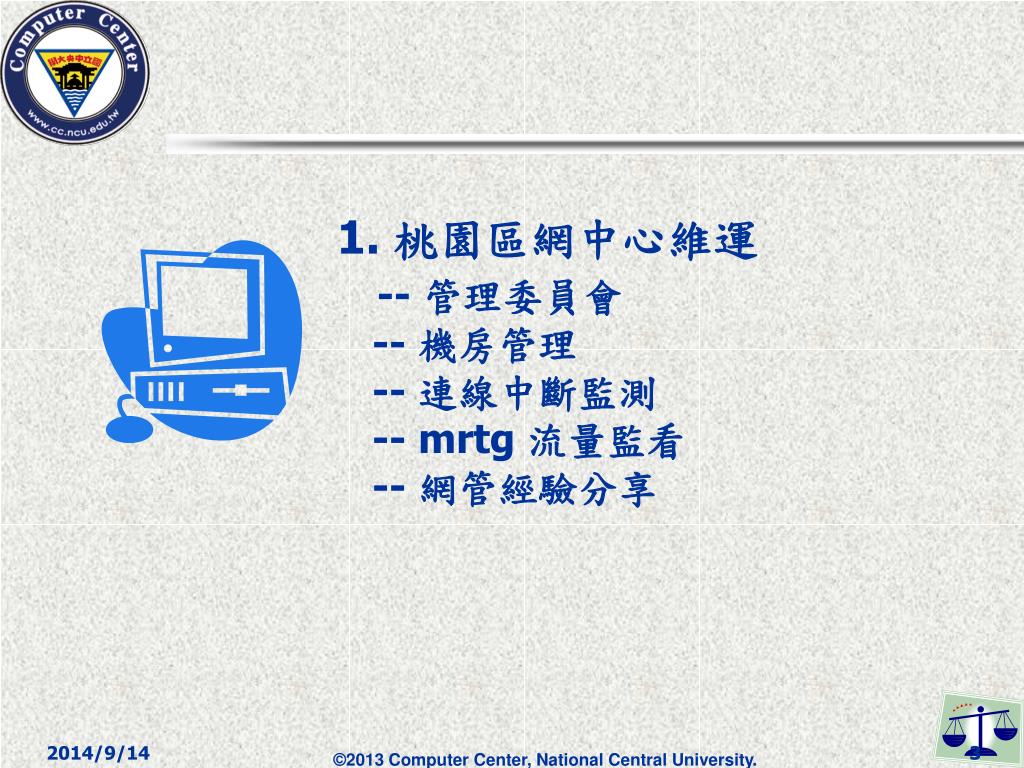

  3. 1. 桃園區網中心維運-- 管理委員會-- 機房管理-- 連線中斷監測--mrtg 流量監看 -- 網管經驗分享 3

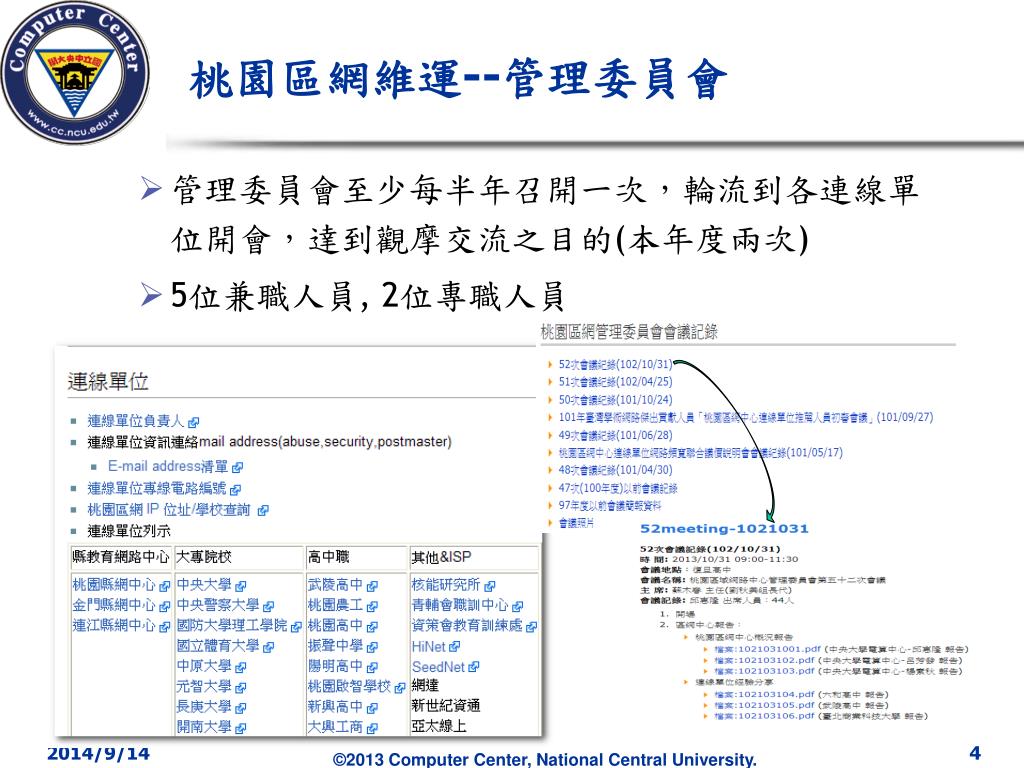

  4. 桃園區網維運--管理委員會 • 管理委員會至少每半年召開一次，輪流到各連線單位開會，達到觀摩交流之目的(本年度兩次) • 5位兼職人員, 2位專職人員

  5. 桃園區網維運—機房管理 桃園, 金門,馬祖地區 Internet的匯集連線 維持連網機房正常運做 電力供電,不斷電系統, 冷氣空調 IPS 資源應用監看 Router資源應用監看 機房溫度監看 網路應用分布監看

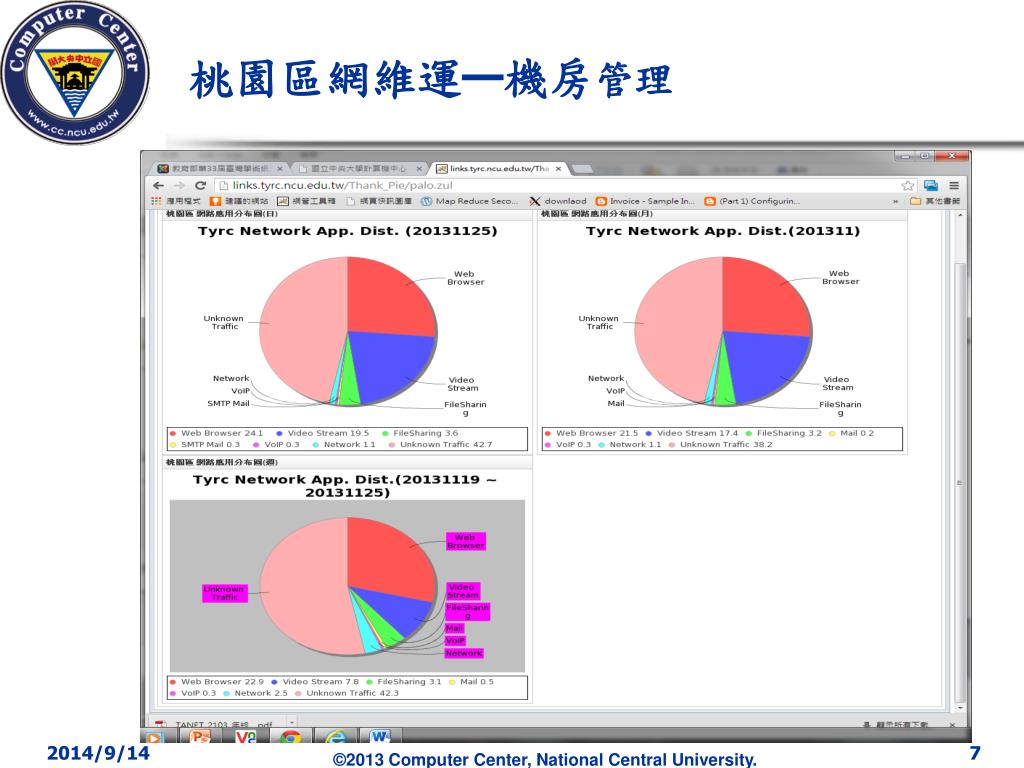

  6. 桃園區網維運—機房管理

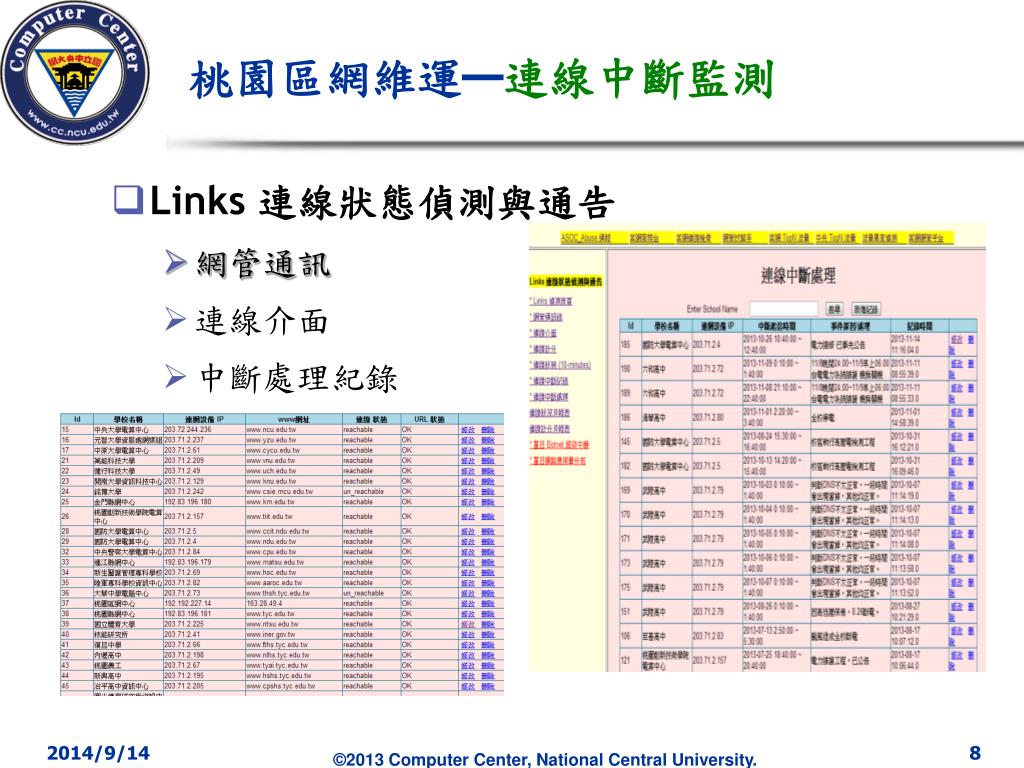

  7. 桃園區網維運—連線中斷監測 • Links 連線狀態偵測與通告 • 網管通訊 • 連線介面 • 中斷處理紀錄

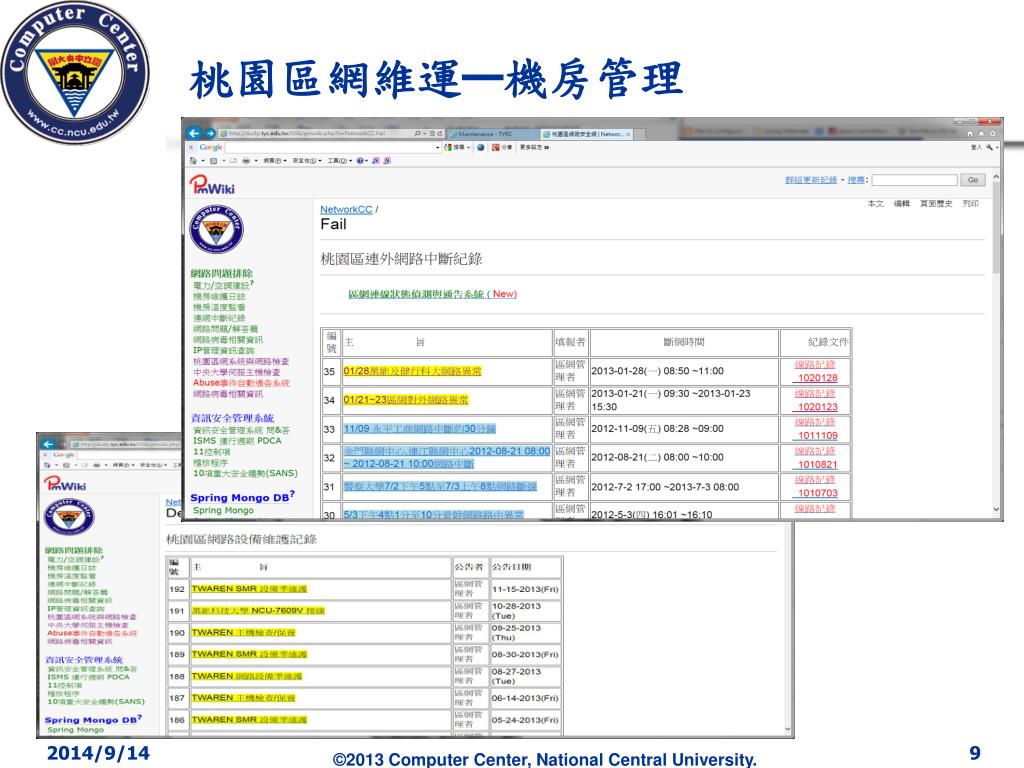

  8. 桃園區網維運—機房管理

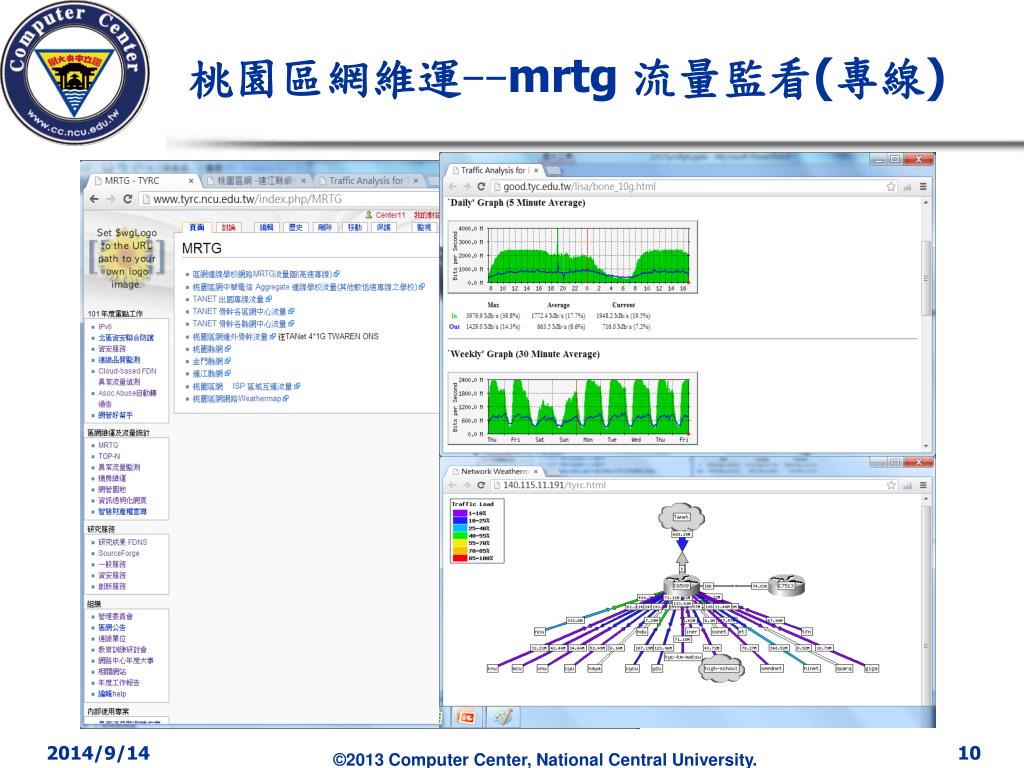

  9. 桃園區網維運--mrtg 流量監看(專線)

  10. 桃園區網維運-- mrtg 流量(TANet骨幹)

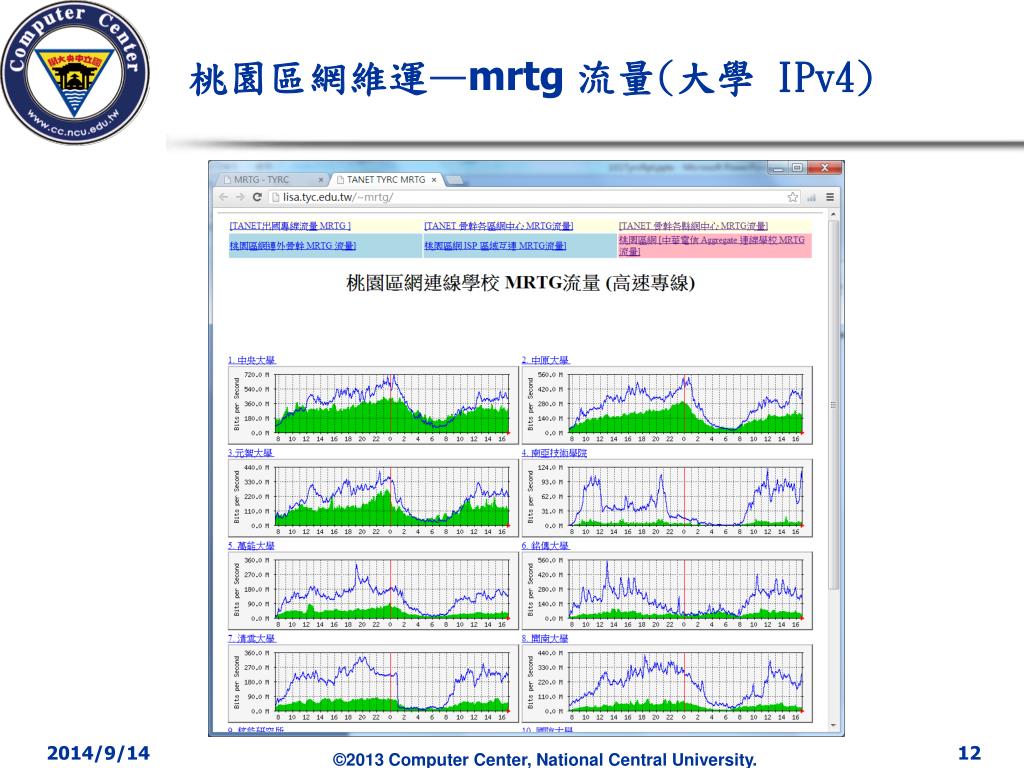

  11. 桃園區網維運—mrtg 流量(大學 IPv4)

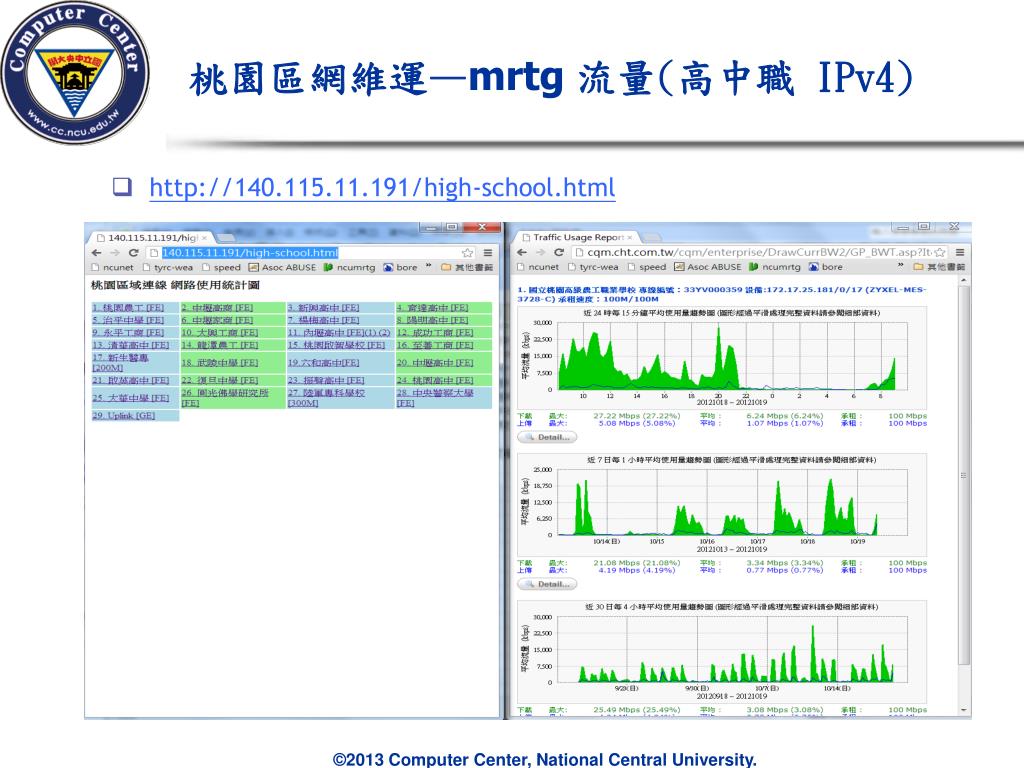

  12. 桃園區網維運—mrtg 流量(高中職 IPv4) • http://140.115.11.191/high-school.html

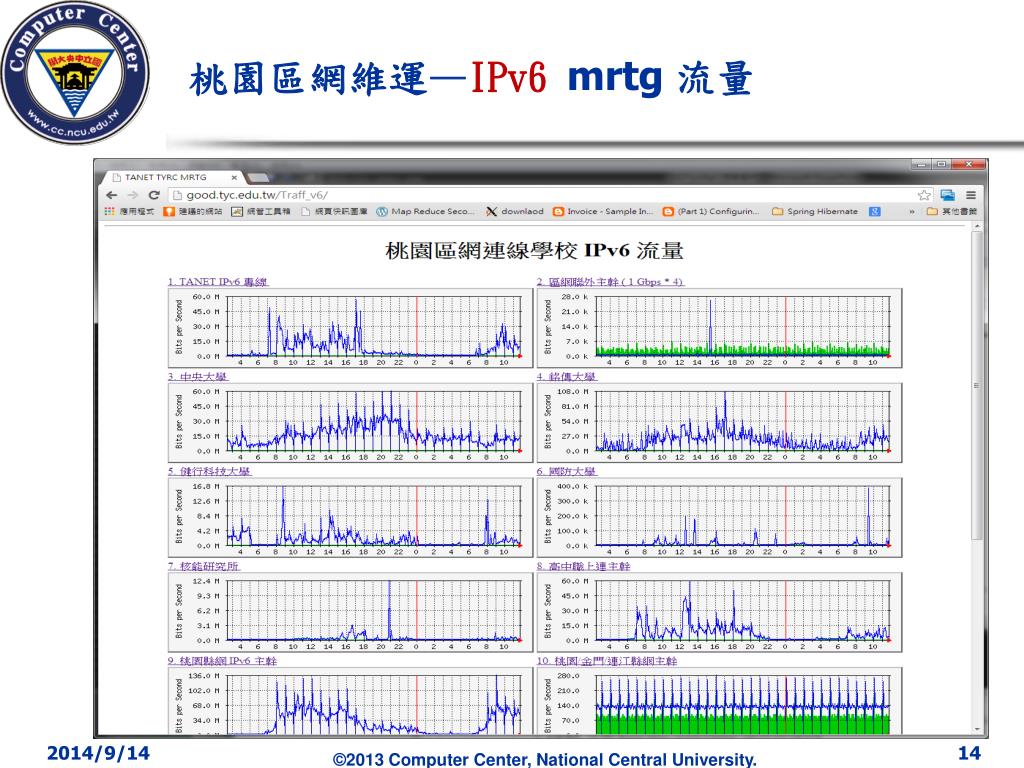

  13. 桃園區網維運—IPv6mrtg 流量

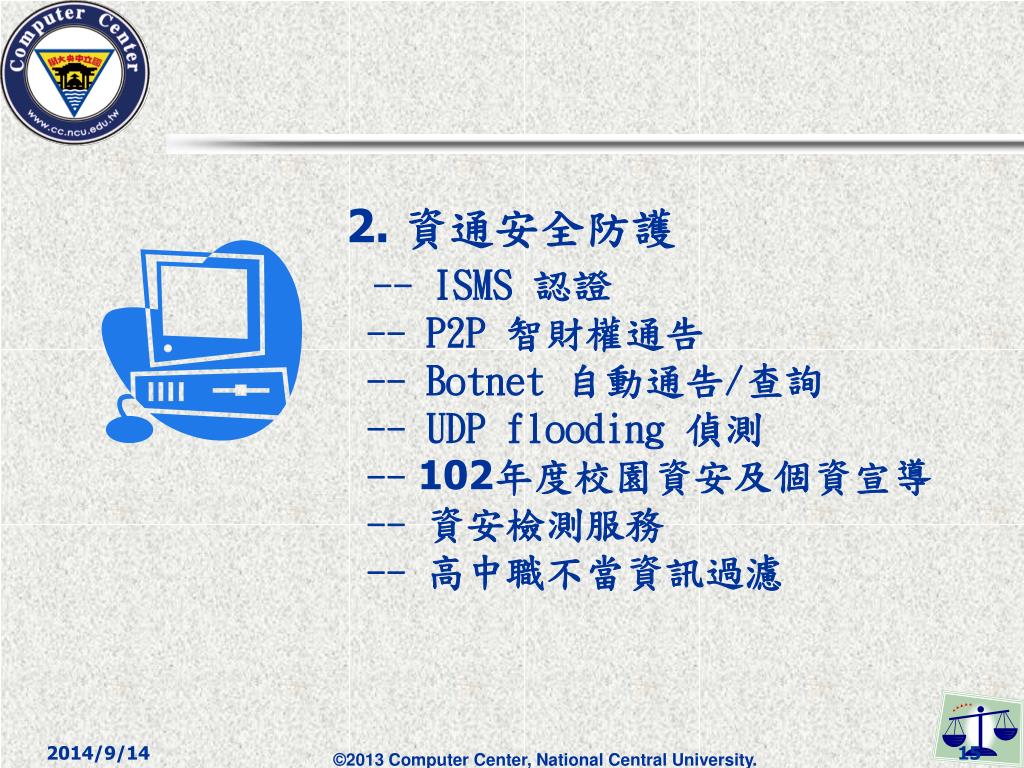

  14. 2. 資通安全防護-- ISMS 認證--P2P 智財權通告-- Botnet 自動通告/查詢 -- UDP flooding 偵測-- 102年度校園資安及個資宣導-- 資安檢測服務-- 高中職不當資訊過濾 15

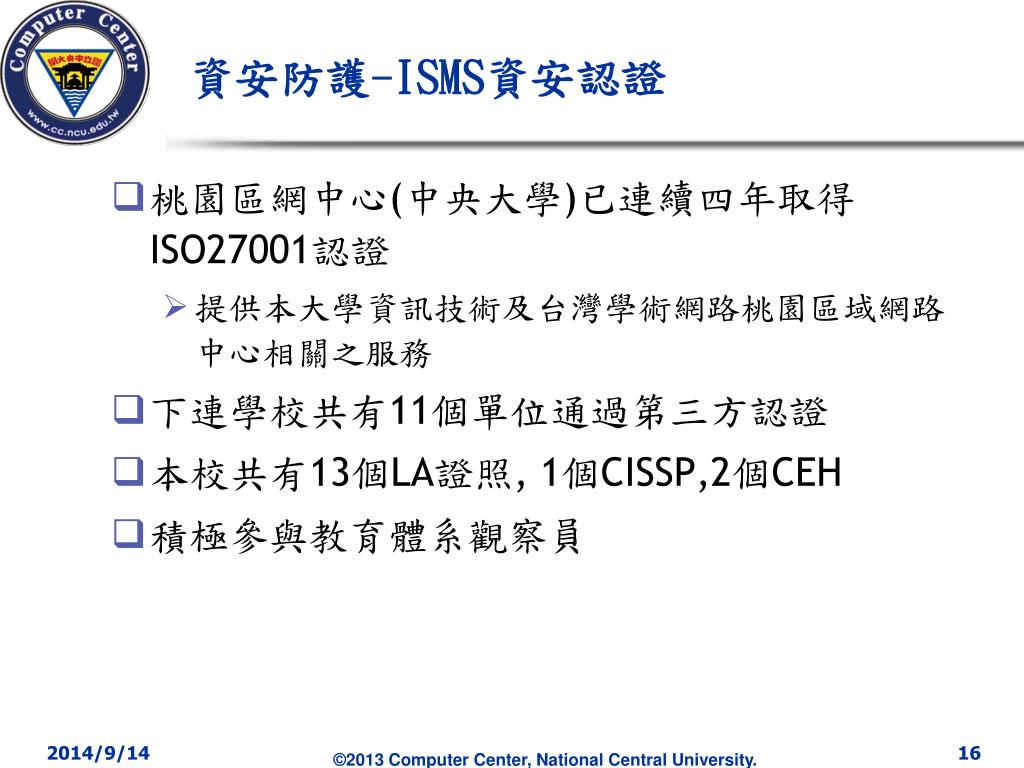

  15. 資安防護-ISMS資安認證 • 桃園區網中心(中央大學)已連續四年取得ISO27001認證 • 提供本大學資訊技術及台灣學術網路桃園區域網路中心相關之服務 • 下連學校共有11個單位通過第三方認證 • 本校共有13個LA證照, 1個CISSP,2個CEH • 積極參與教育體系觀察員

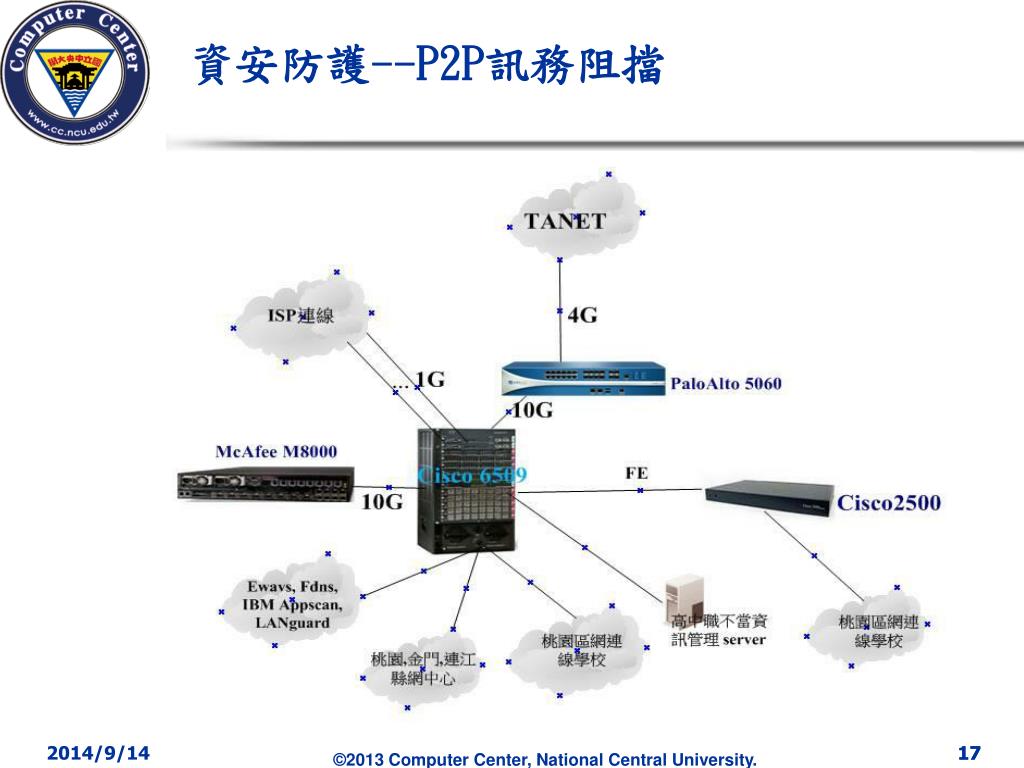

  16. 資安防護--P2P訊務阻擋 17

  17. 資安防護--P2P訊務阻擋 • P2P訊務阻擋設備 • PaloAlto 5060 IPS • 2013智財侵權通告(件數) • 1月 : 0件 2月 : 0件 • 3月 : 0件 4月 : 0件 • 5月 : 0件 6月 : 0件 • 7月 : 1件 (ncu 1) 8月 : 0件 • 9月 : 12件 (ncu 10) 10月 : 2件 (ncu 2) • 11月 : 1件 (ncu 1) • 2013 年 9月 • 中央大學 校園網路 SCE-1000 更新firmware

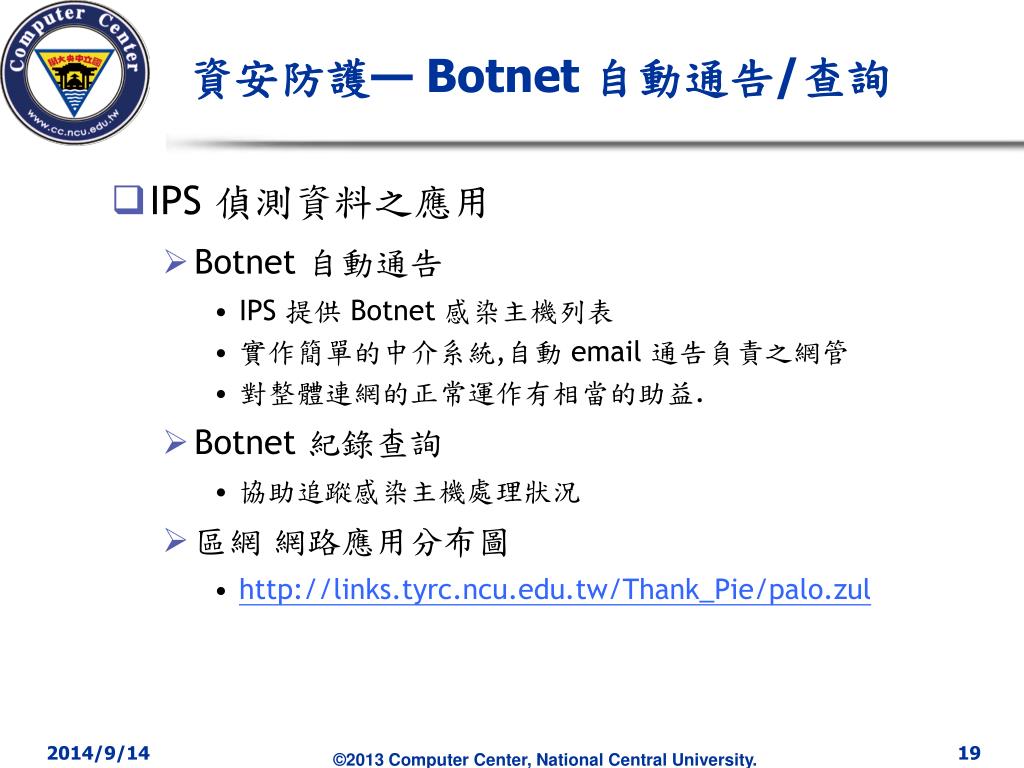

  18. 資安防護—Botnet 自動通告/查詢 • IPS 偵測資料之應用 • Botnet 自動通告 • IPS提供 Botnet 感染主機列表 • 實作簡單的中介系統,自動 email 通告負責之網管 • 對整體連網的正常運作有相當的助益. • Botnet 紀錄查詢 • 協助追蹤感染主機處理狀況 • 區網 網路應用分布圖 • http://links.tyrc.ncu.edu.tw/Thank_Pie/palo.zul

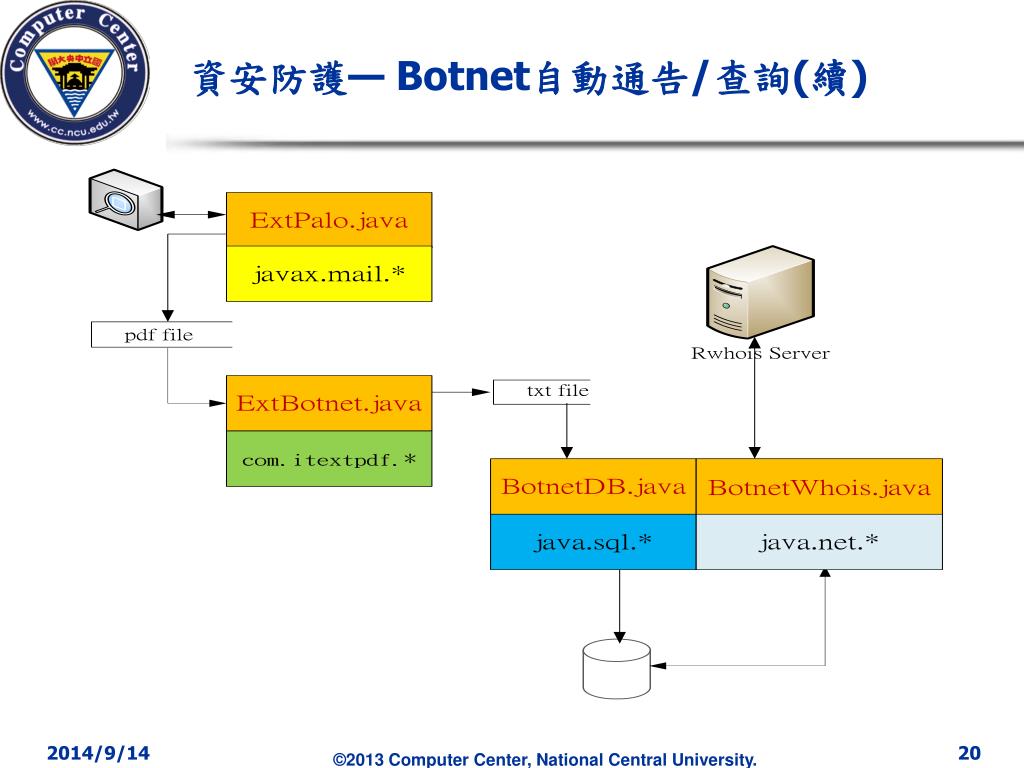

  19. 資安防護—Botnet自動通告/查詢(續)

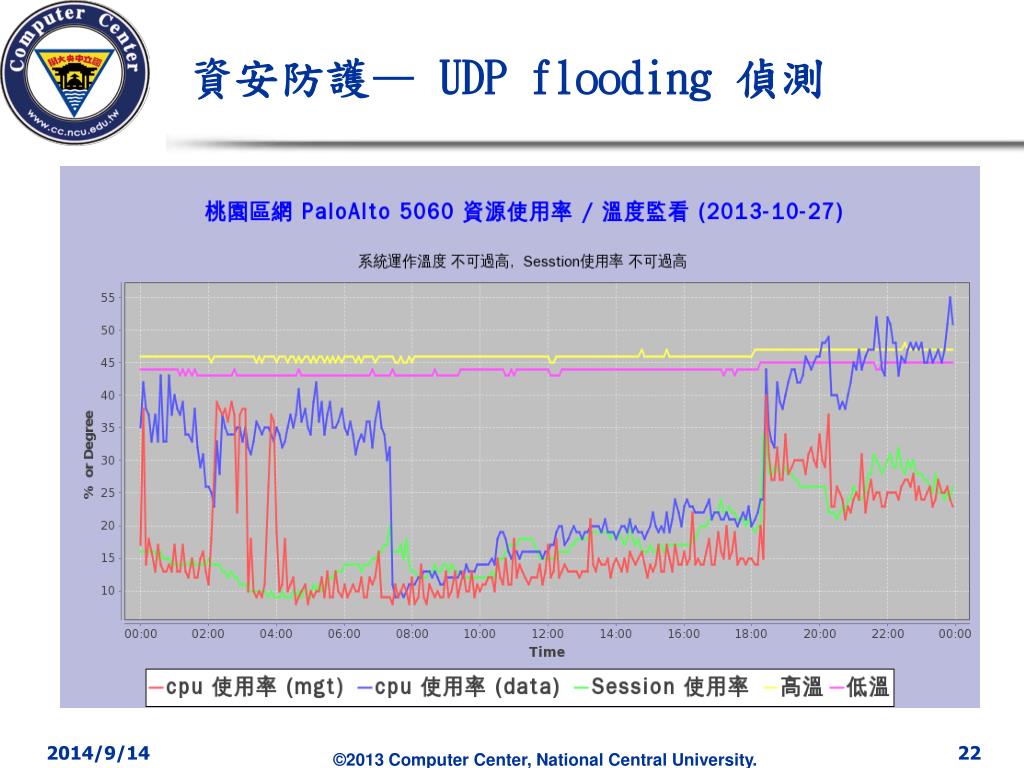

  20. 資安防護— UDP flooding 偵測

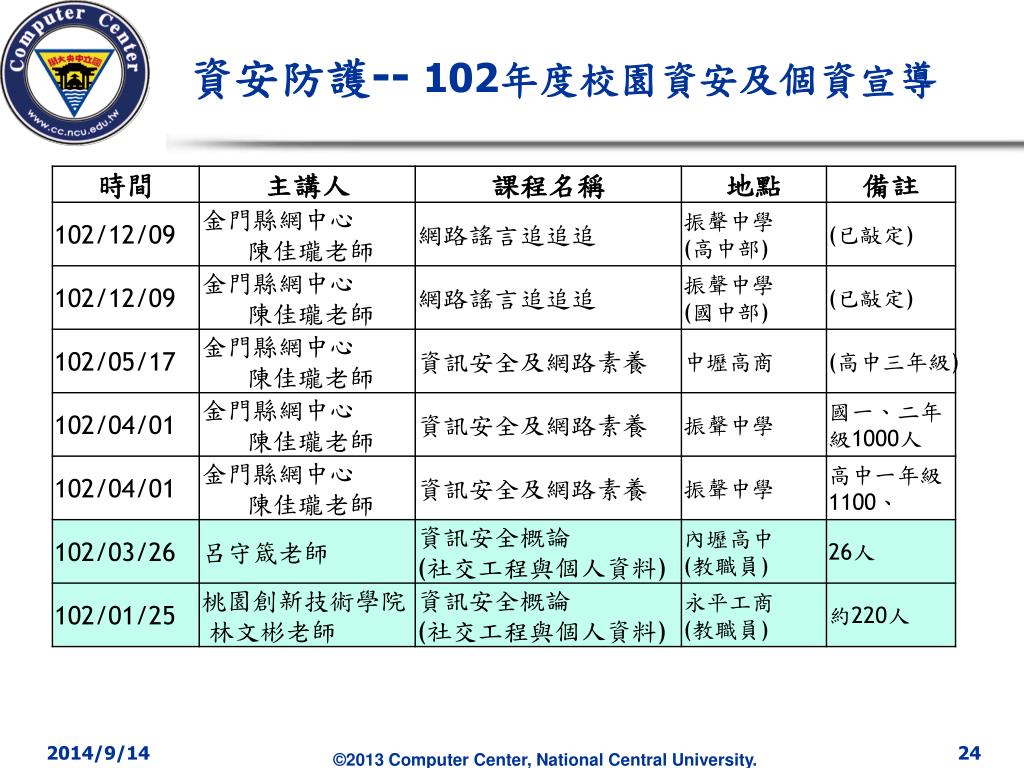

  21. 資安防護-- 102年度校園資安及個資宣導

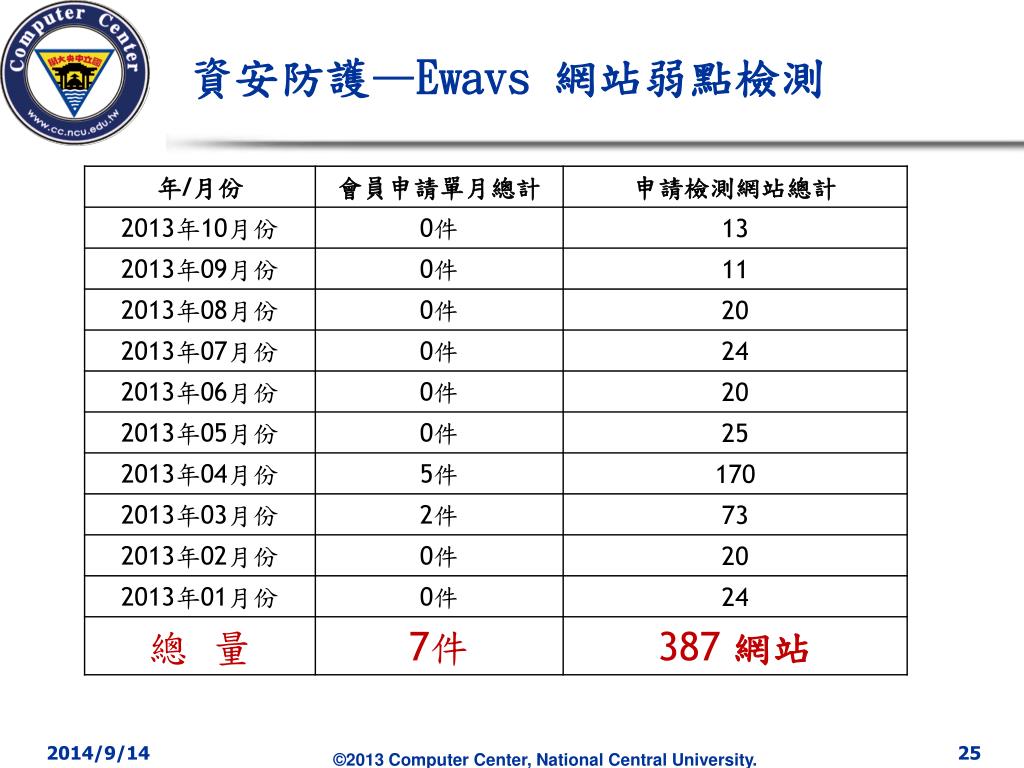

  22. 資安防護—Ewavs網站弱點檢測

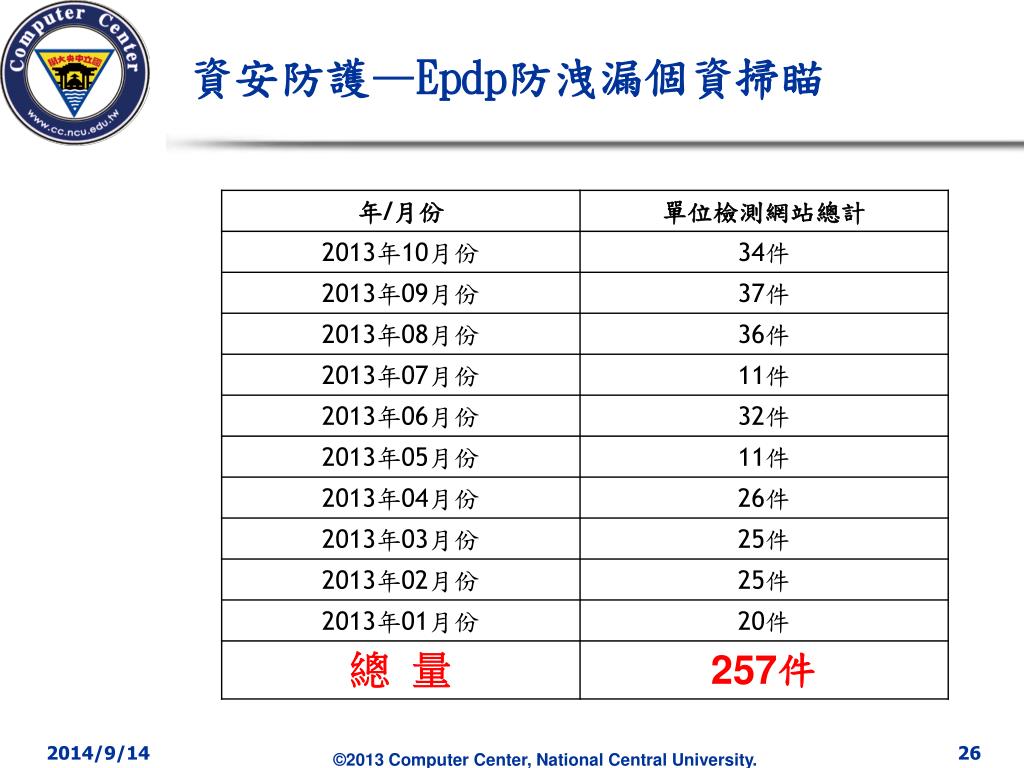

  23. 資安防護—Epdp防洩漏個資掃瞄

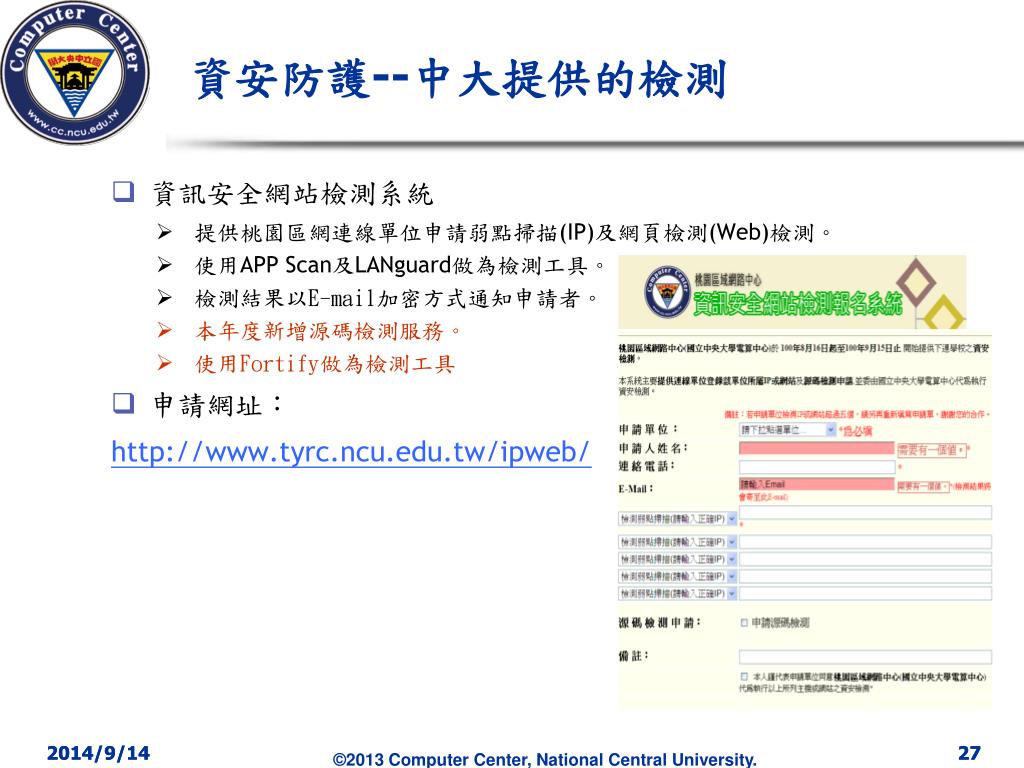

  24. 資安防護--中大提供的檢測 • 資訊安全網站檢測系統 • 提供桃園區網連線單位申請弱點掃描(IP)及網頁檢測(Web)檢測。 • 使用APP Scan及LANguard做為檢測工具。 • 檢測結果以E-mail加密方式通知申請者。 • 本年度新增源碼檢測服務。 • 使用Fortify做為檢測工具 • 申請網址： http://www.tyrc.ncu.edu.tw/ipweb/ 2014/9/14 27

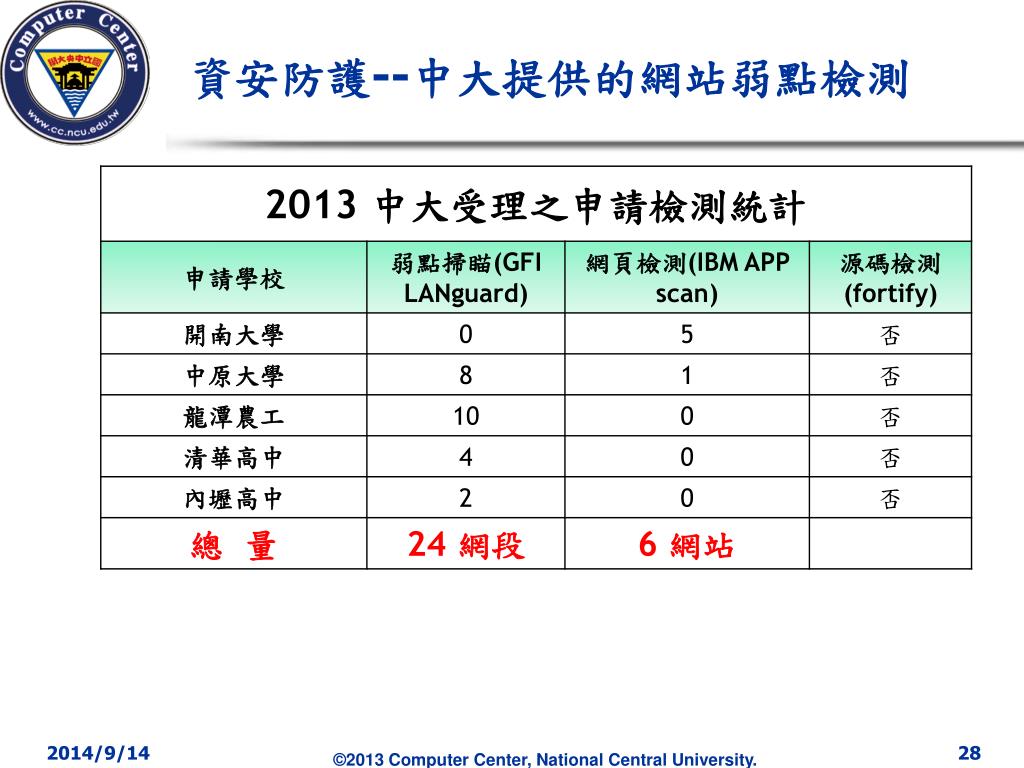

  25. 資安防護--中大提供的網站弱點檢測

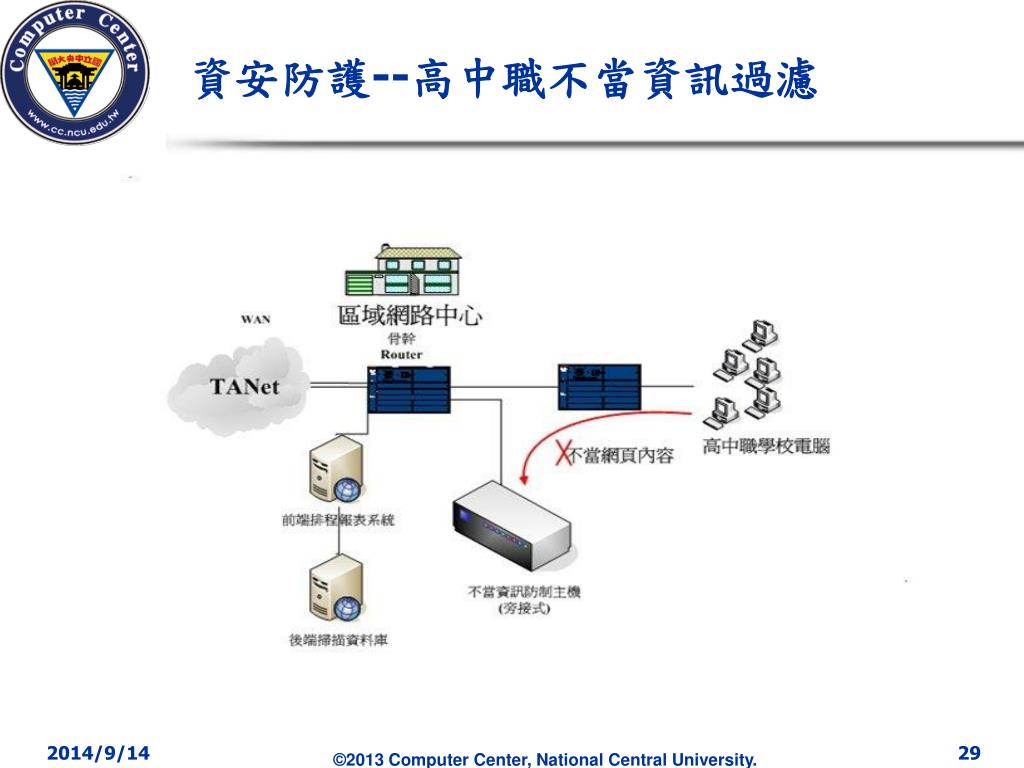

  26. 資安防護--高中職不當資訊過濾

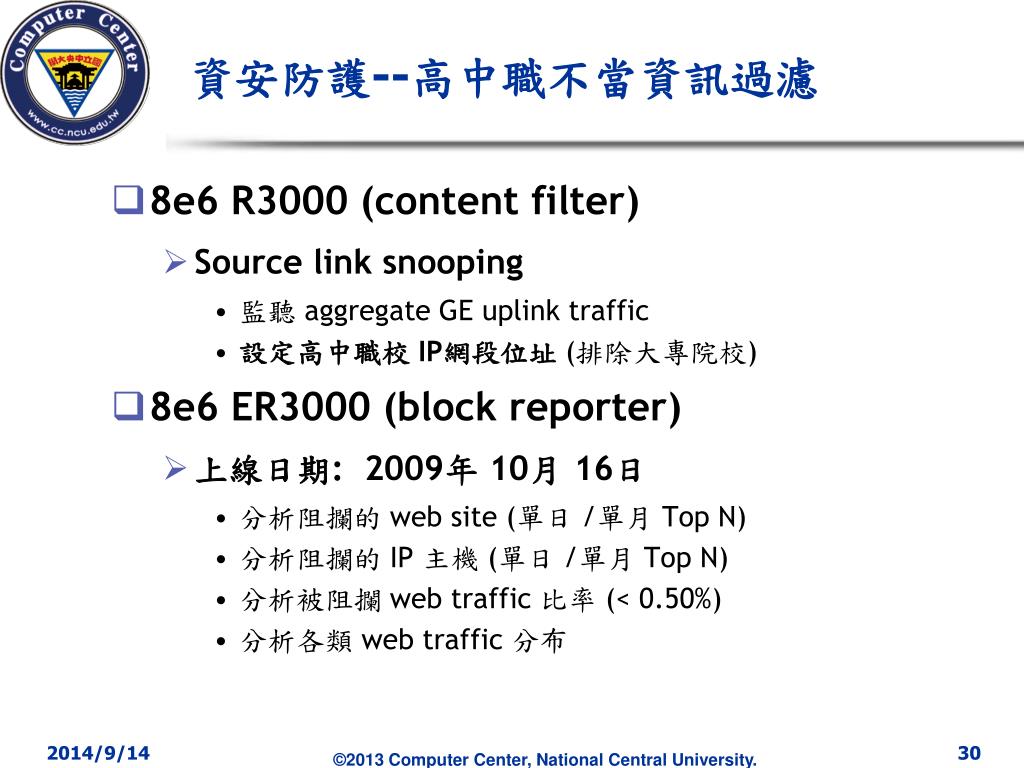

  27. 資安防護--高中職不當資訊過濾 • 8e6 R3000 (content filter) • Source link snooping • 監聽 aggregate GE uplink traffic • 設定高中職校 IP網段位址(排除大專院校) • 8e6 ER3000 (block reporter) • 上線日期: 2009年 10月 16日 • 分析阻攔的 web site (單日 /單月 Top N) • 分析阻攔的 IP 主機 (單日 /單月 Top N) • 分析被阻攔 web traffic 比率 (< 0.50%) • 分析各類 web traffic 分布

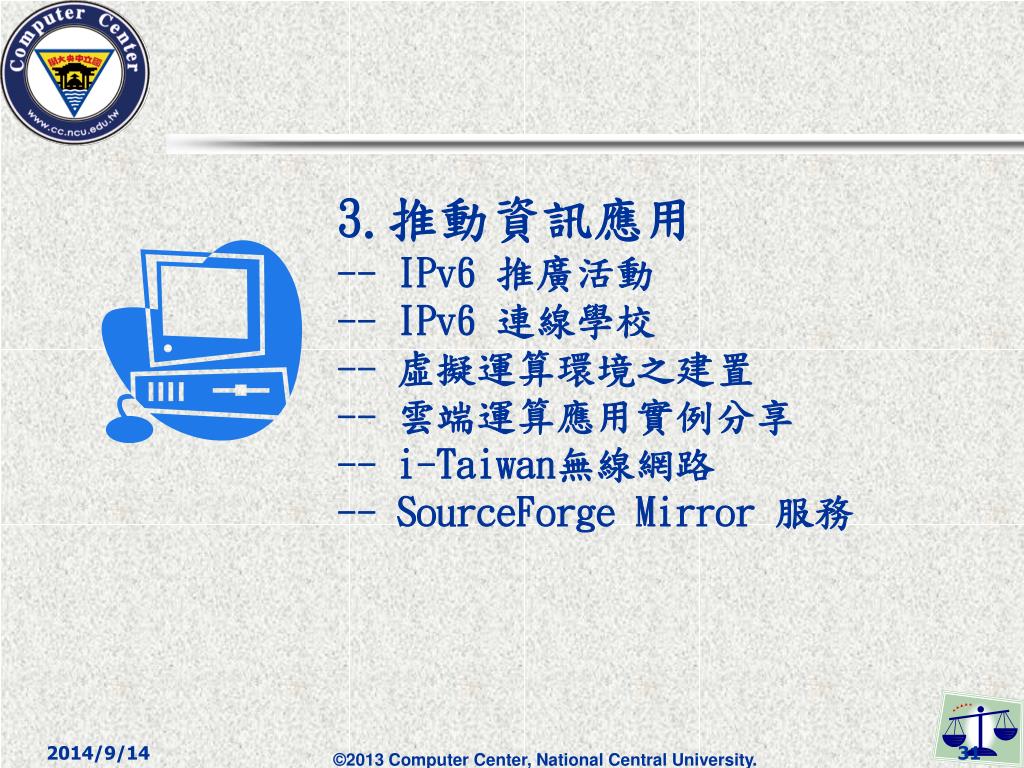

  28. 3.推動資訊應用-- IPv6 推廣活動-- IPv6 連線學校-- 虛擬運算環境之建置-- 雲端運算應用實例分享--i-Taiwan無線網路--SourceForge Mirror 服務 31

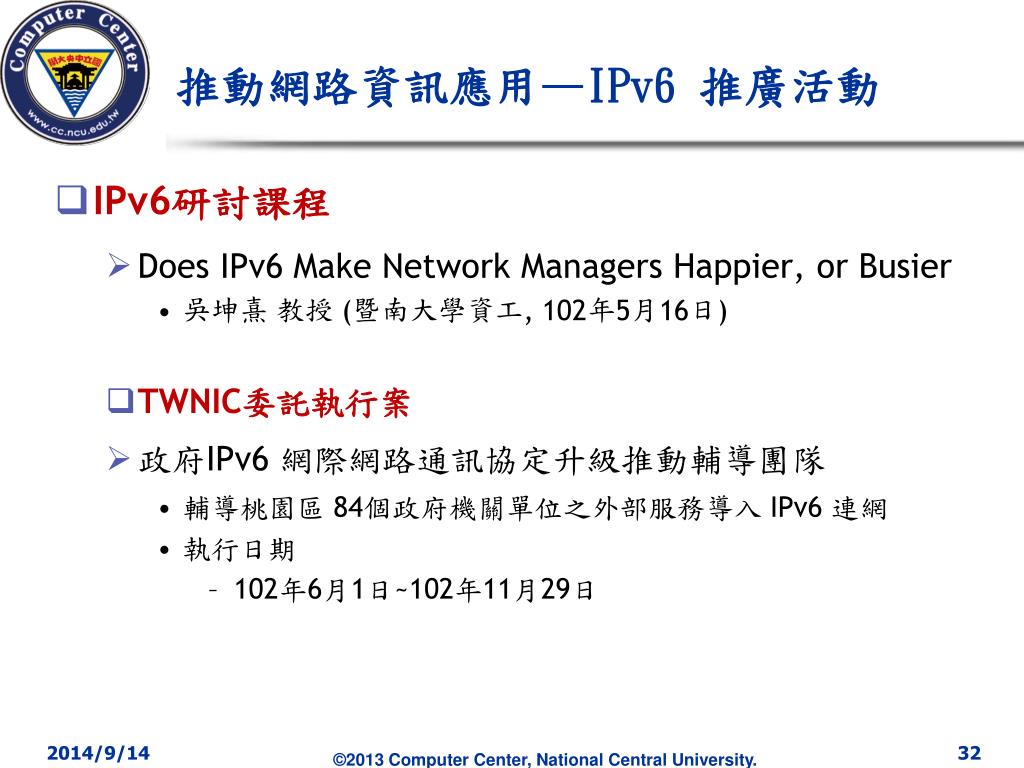

  29. 推動網路資訊應用—IPv6 推廣活動 • IPv6研討課程 • Does IPv6 Make Network Managers Happier, or Busier • 吳坤熹 教授(暨南大學資工, 102年5月16日) • TWNIC委託執行案 • 政府IPv6 網際網路通訊協定升級推動輔導團隊 • 輔導桃園區 84個政府機關單位之外部服務導入 IPv6 連網 • 執行日期 • 102年6月1日~102年11月29日

  30. 推動網路資訊應用—IPv6 連線學校 • IPv6 mrtg流量監看 • 桃園區網 連線學校 IPv6流量 • http://links.tyrc.ncu.edu.tw/tutorial/ipv6Mrtg.action • 原有IPv6 連線學校 • 桃園縣網,金門縣網,連江縣網 • 中央大學,銘傳大學,健行科大,中壢高商 • 開南大學,萬能科大,桃園啟智學校 • 新增 IPv6 連線學校 • 國防大學,新興高中,治平高級中學 • 核能研究所,青年職訓中心**

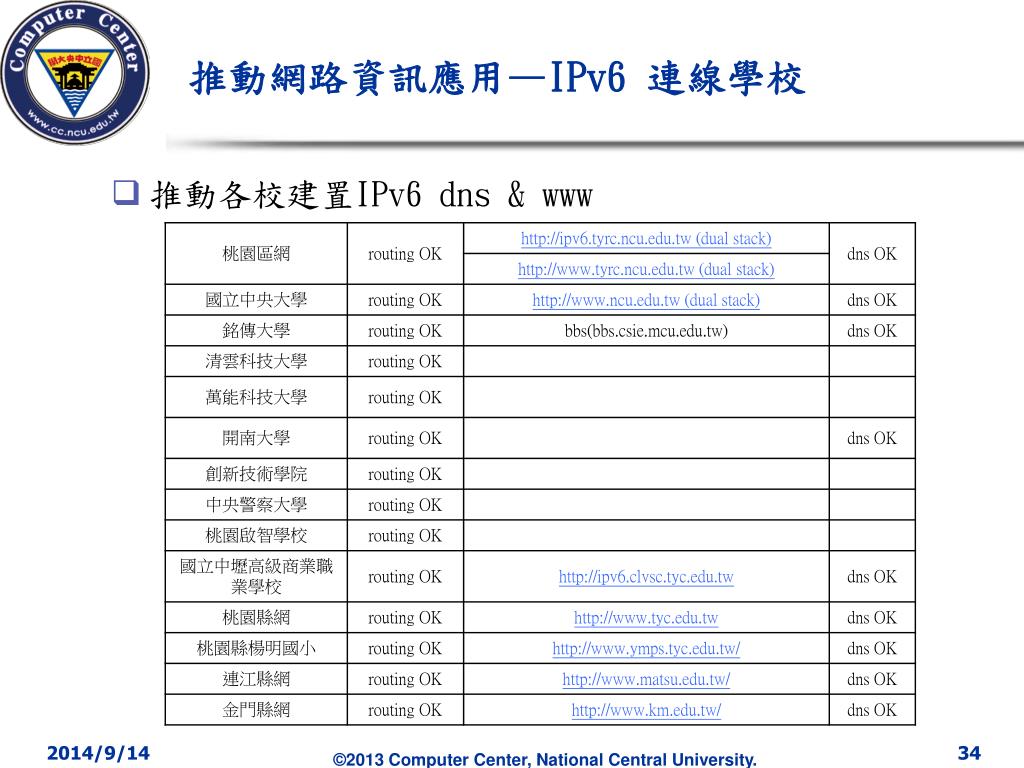

  31. 推動網路資訊應用—IPv6 連線學校 • 推動各校建置IPv6 dns & www

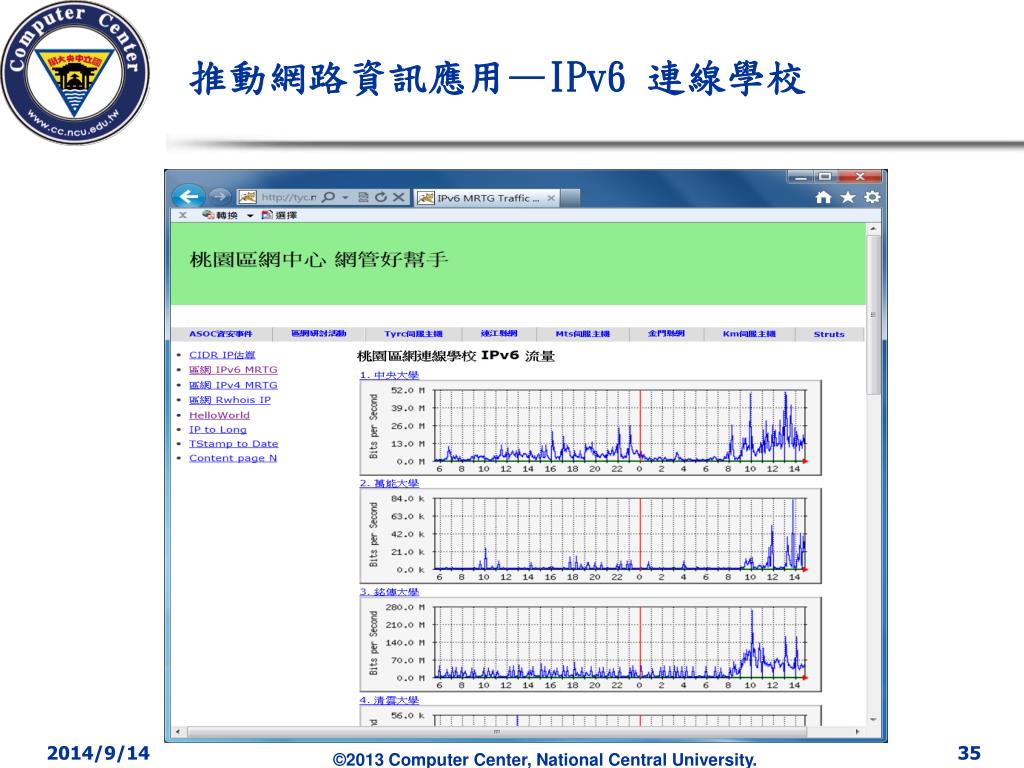

  32. 推動網路資訊應用—IPv6 連線學校

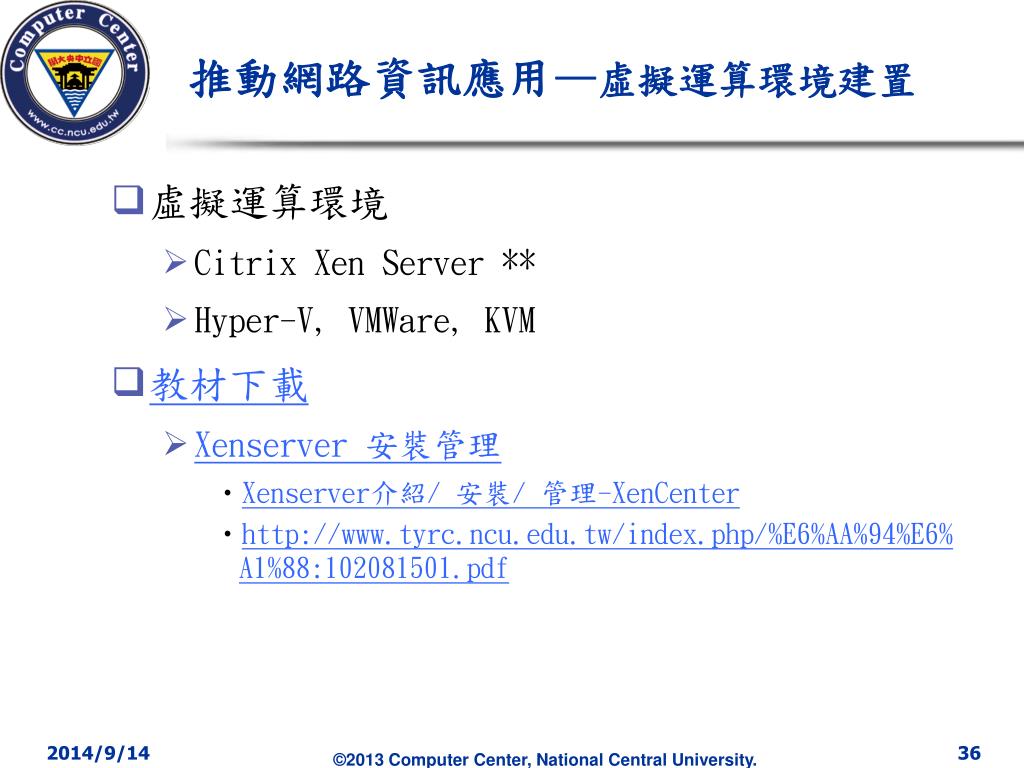

  33. 推動網路資訊應用—虛擬運算環境建置 • 虛擬運算環境 • Citrix Xen Server ** • Hyper-V, VMWare, KVM • 教材下載 • Xenserver 安裝管理 • Xenserver介紹/ 安裝/ 管理-XenCenter • http://www.tyrc.ncu.edu.tw/index.php/%E6%AA%94%E6%A1%88:102081501.pdf

  34. 推動網路資訊應用—雲端運算應用實例 • 雲端運算 • Hadoop 簡介 / 安裝 • 應用實例 • Cloud-based 異常流量偵測 • Cloud-based UDP flooding 偵測 • 教材下載 • Cloud computing framework • http://www.tyrc.ncu.edu.tw/images/f/fd/102081502.zip

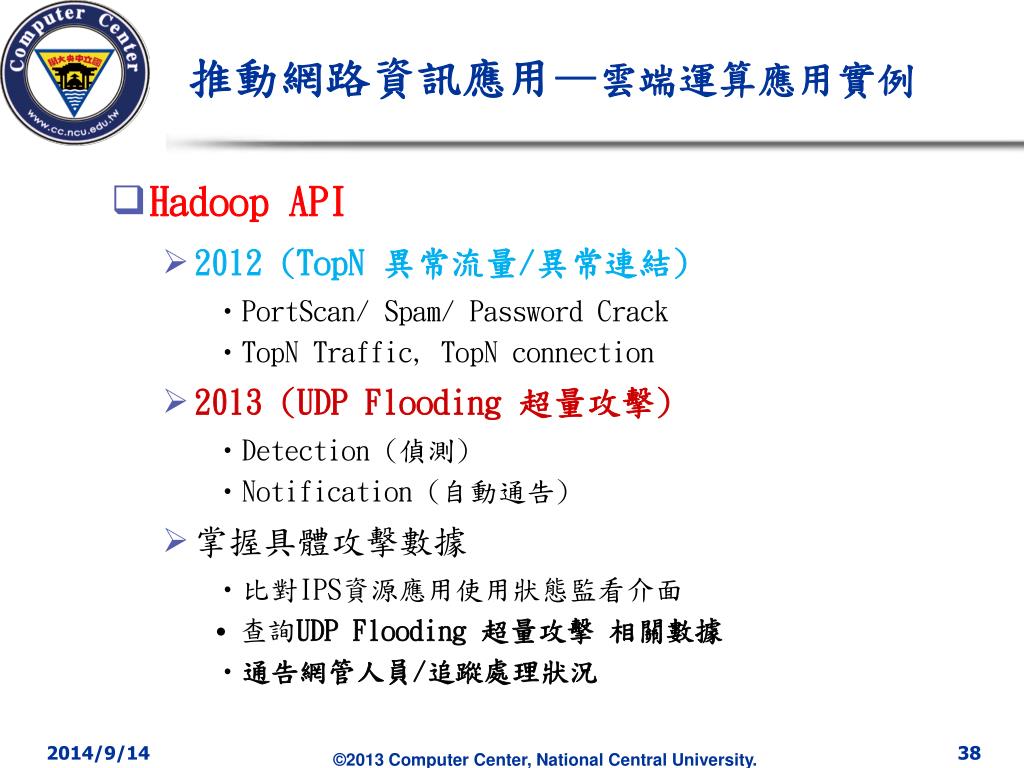

  35. 推動網路資訊應用—雲端運算應用實例 • Hadoop API • 2012 (TopN 異常流量/異常連結) • PortScan/ Spam/ Password Crack • TopN Traffic, TopN connection • 2013 (UDP Flooding 超量攻擊) • Detection (偵測) • Notification (自動通告) • 掌握具體攻擊數據 • 比對IPS資源應用使用狀態監看介面 • 查詢UDP Flooding 超量攻擊 相關數據 • 通告網管人員/追蹤處理狀況

  36. 推動網路資訊應用—i-Taiwan • 100年10 月依教育部來文 • 行政院推動中央政府主管公共區域 • 提供免費無線上網服務試辦計畫 • 中央大學 iTaiwan建置地點 • 行政大樓 • 圖書館 • 中央大學校園無線網路 • 跨校漫遊

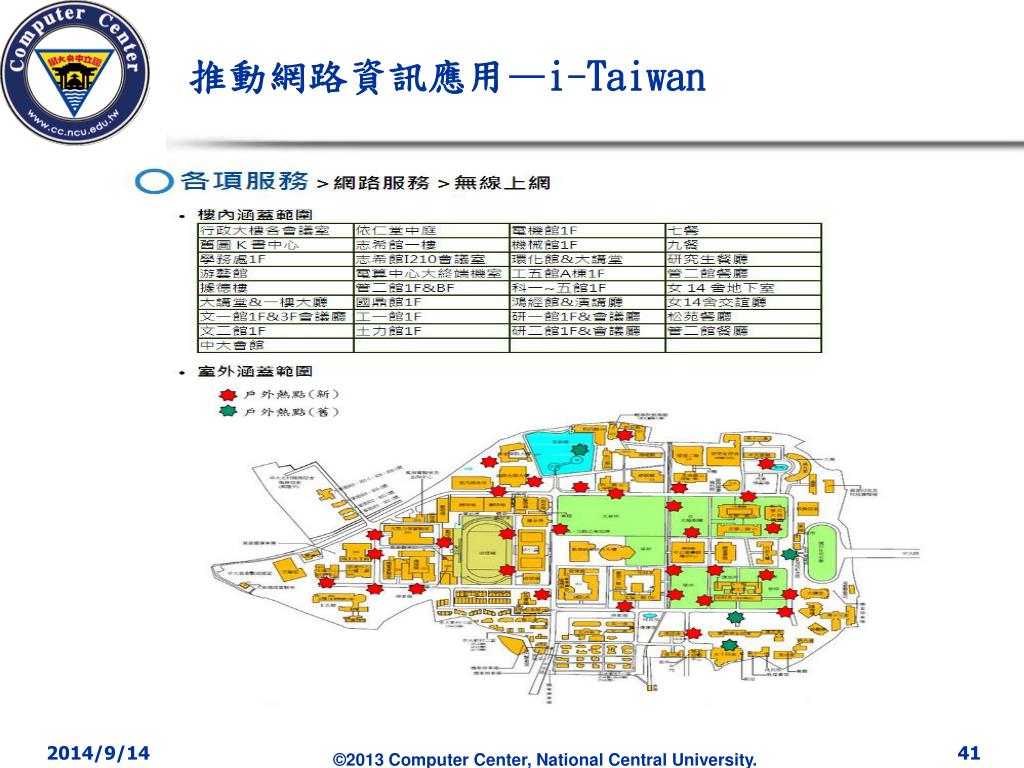

  37. 推動網路資訊應用—i-Taiwan

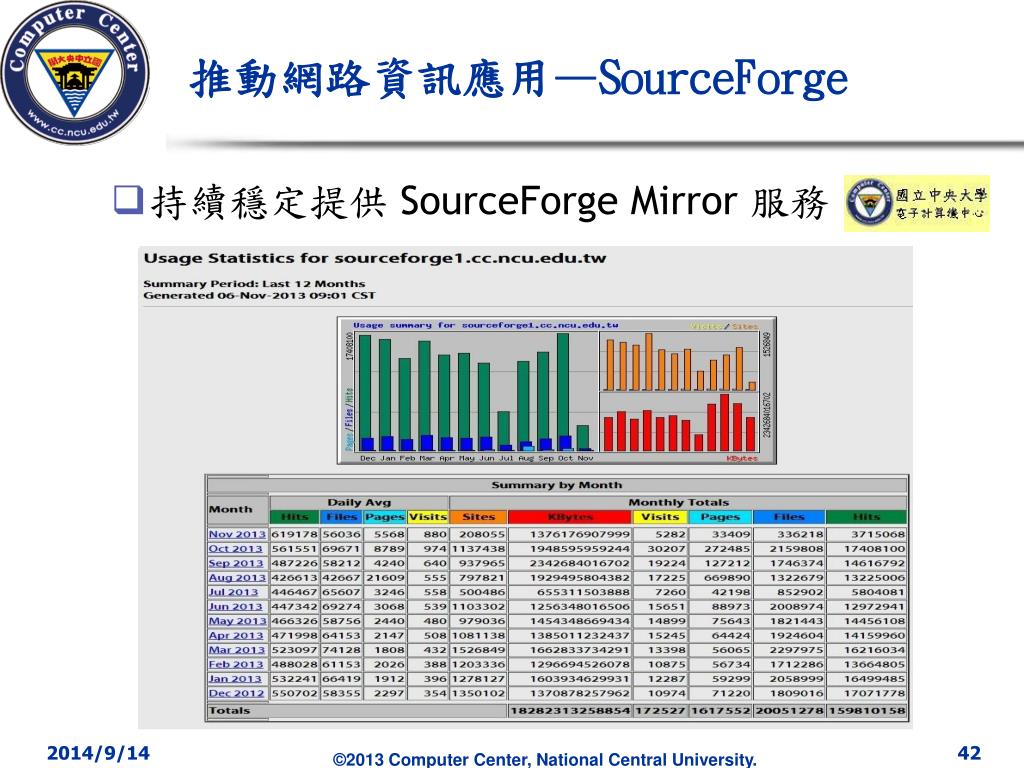

  38. 推動網路資訊應用—SourceForge • 持續穩定提供 SourceForge Mirror 服務

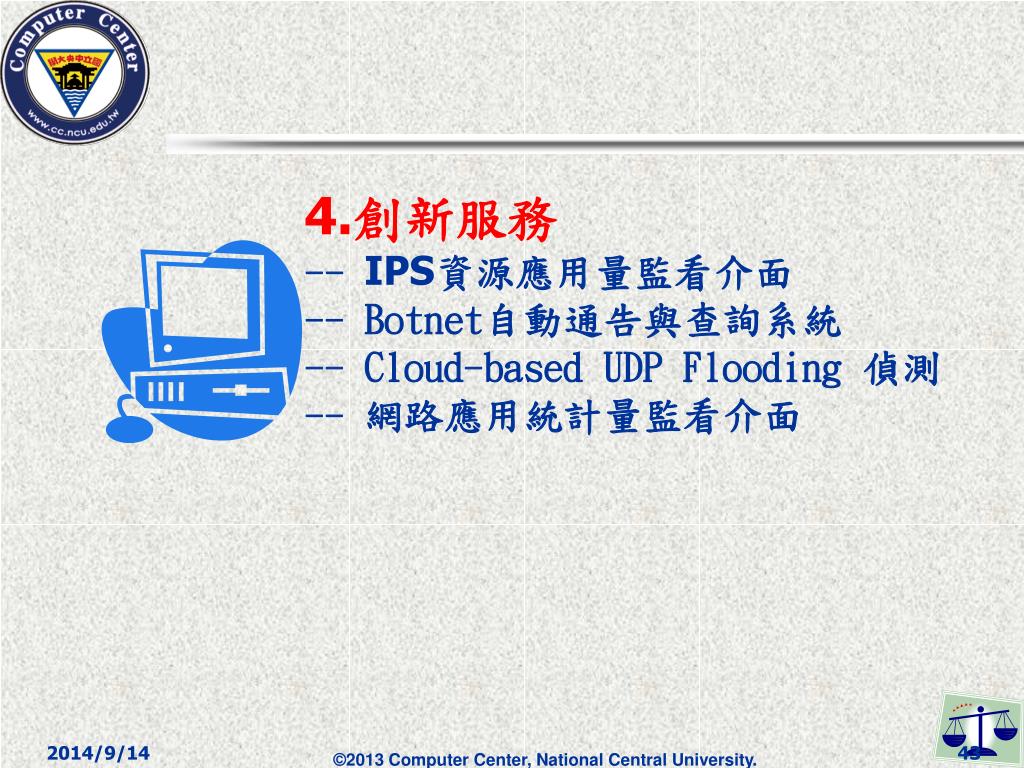

  39. 4.創新服務--IPS資源應用量監看介面-- Botnet自動通告與查詢系統-- Cloud-based UDP Flooding 偵測-- 網路應用統計量監看介面 43

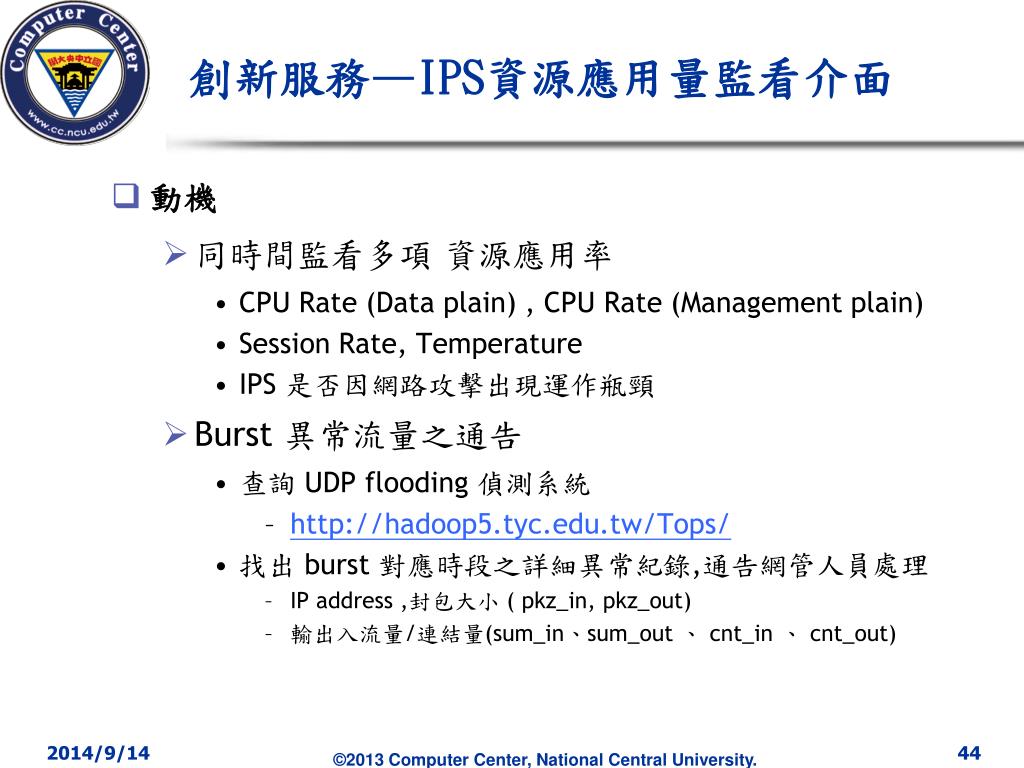

  40. 創新服務—IPS資源應用量監看介面 • 動機 • 同時間監看多項 資源應用率 • CPU Rate(Dataplain), CPU Rate(Management plain) • Session Rate, Temperature • IPS 是否因網路攻擊出現運作瓶頸 • Burst 異常流量之通告 • 查詢UDP flooding 偵測系統 • http://hadoop5.tyc.edu.tw/Tops/ • 找出 burst 對應時段之詳細異常紀錄,通告網管人員處理 • IP address ,封包大小 ( pkz_in, pkz_out) • 輸出入流量/連結量(sum_in、sum_out 、 cnt_in 、 cnt_out)

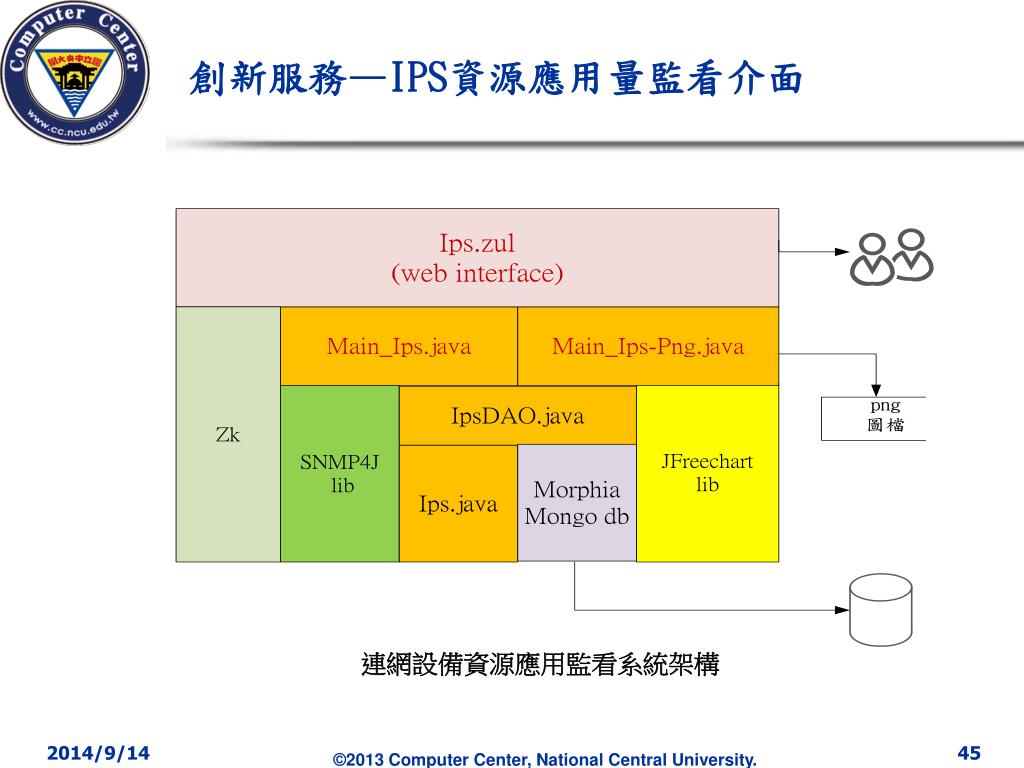

  41. 創新服務—IPS資源應用量監看介面 連網設備資源應用監看系統架構 2014/9/14 45

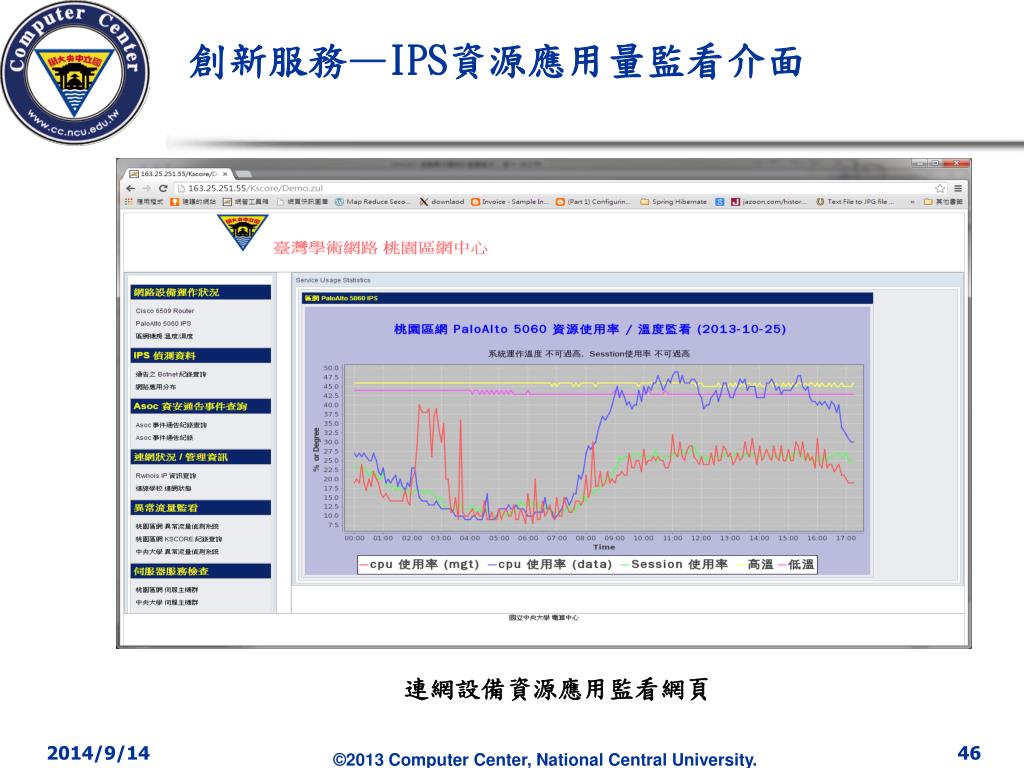

  42. 創新服務—IPS資源應用量監看介面 連網設備資源應用監看網頁 2014/9/14 46

  43. 創新服務—IPS資源應用量監看介面 2014/9/14 47

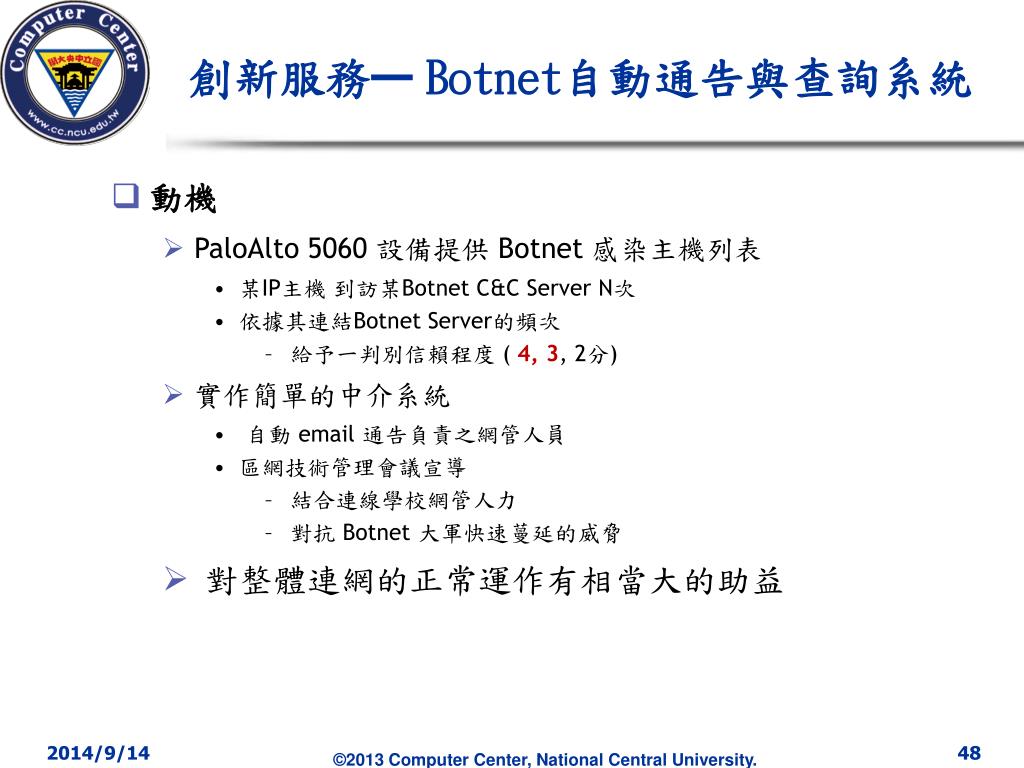

  44. 創新服務—Botnet自動通告與查詢系統 • 動機 • PaloAlto 5060 設備提供 Botnet 感染主機列表 • 某IP主機 到訪某Botnet C&C Server N次 • 依據其連結Botnet Server的頻次 • 給予一判別信賴程度 ( 4, 3, 2分) • 實作簡單的中介系統 • 自動 email 通告負責之網管人員 • 區網技術管理會議宣導 • 結合連線學校網管人力 • 對抗 Botnet 大軍快速蔓延的威脅 • 對整體連網的正常運作有相當大的助益 2014/9/14 48

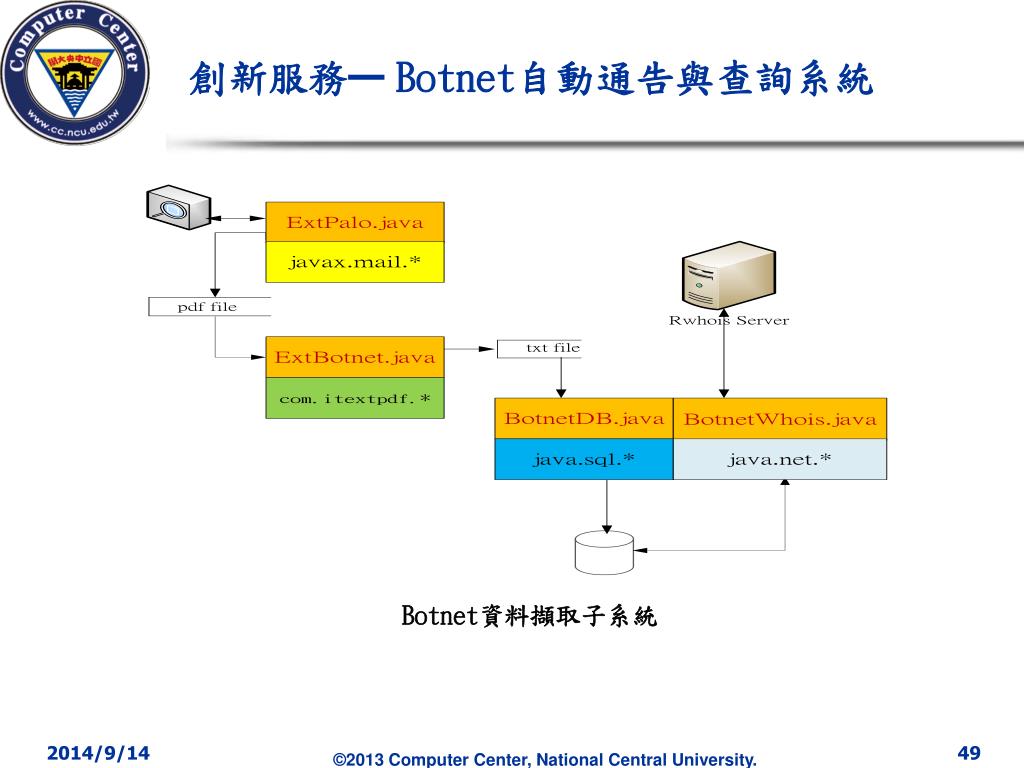

  45. 創新服務—Botnet自動通告與查詢系統 Botnet資料擷取子系統 2014/9/14 49

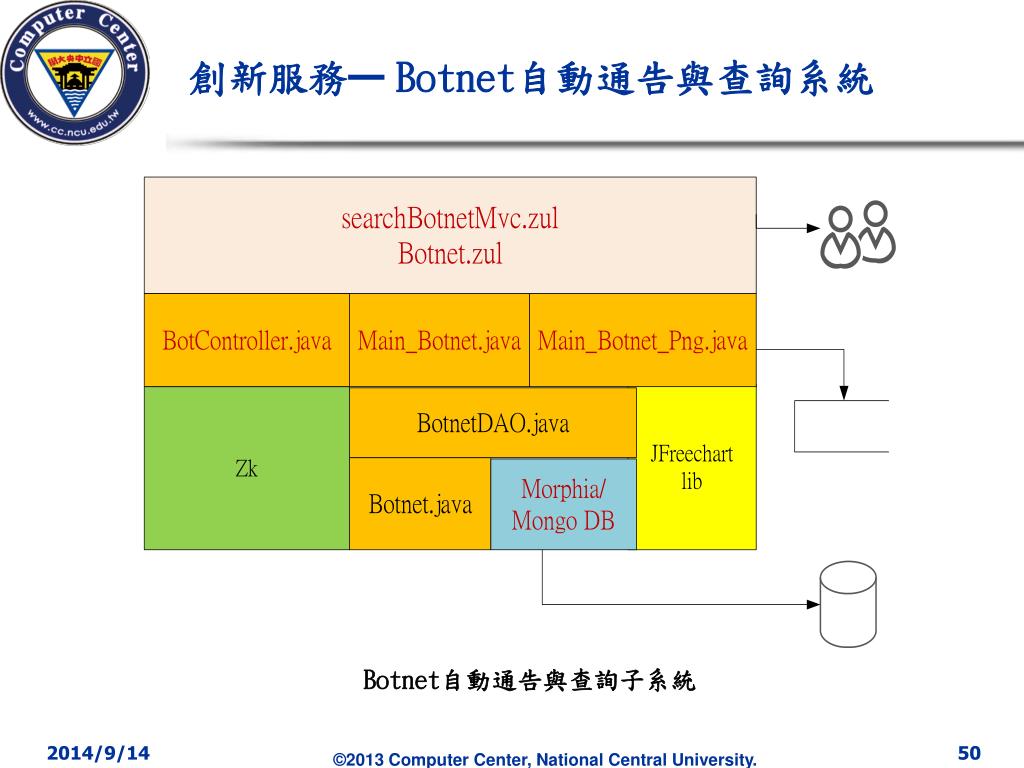

  46. 創新服務—Botnet自動通告與查詢系統 Botnet自動通告與查詢子系統 2014/9/14 50
