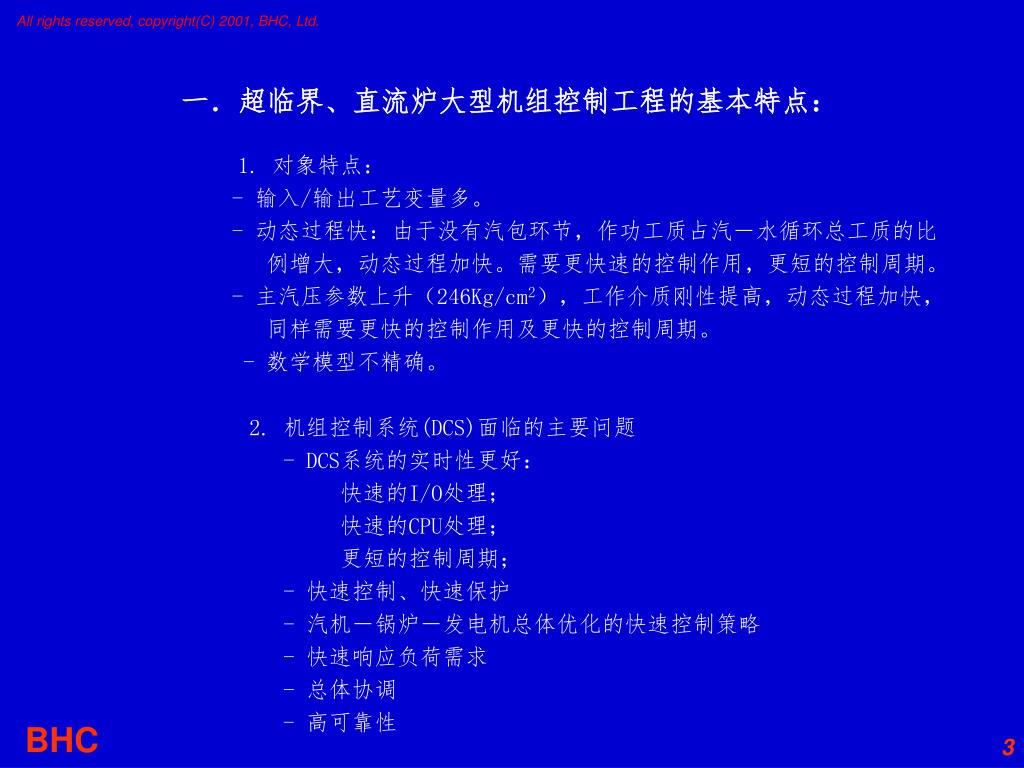

一.超临界、直流炉大型机组控制工程的基本特点:一.超临界、直流炉大型机组控制工程的基本特点: • 1. 对象特点: • - 输入/输出工艺变量多。 • 动态过程快:由于没有汽包环节,作功工质占汽-水循环总工质的比 • 例增大,动态过程加快。需要更快速的控制作用,更短的控制周期。 • - 主汽压参数上升(246Kg/cm2),工作介质刚性提高,动态过程加快, • 同样需要更快的控制作用及更快的控制周期。 • - 数学模型不精确。 • 2. 机组控制系统(DCS)面临的主要问题 • - DCS系统的实时性更好: • 快速的I/O处理; • 快速的CPU处理; • 更短的控制周期; • - 快速控制、快速保护 • - 汽机-锅炉-发电机总体优化的快速控制策略 • - 快速响应负荷需求 • - 总体协调 • - 高可靠性

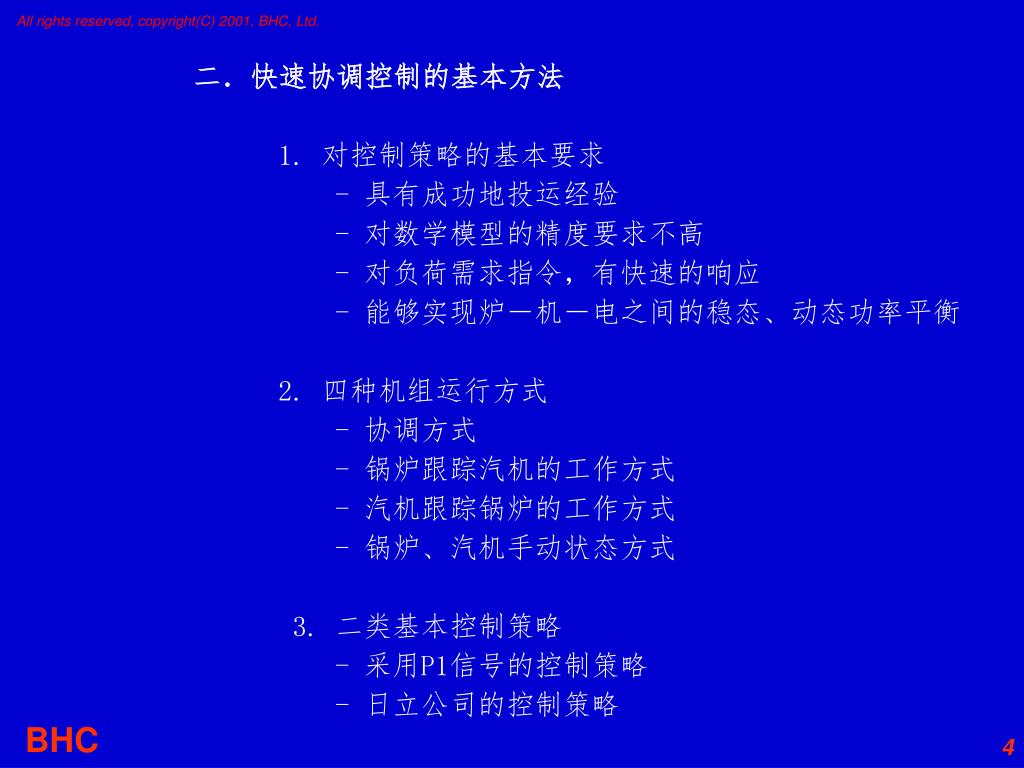

二.快速协调控制的基本方法 • 1. 对控制策略的基本要求 • - 具有成功地投运经验 • - 对数学模型的精度要求不高 • - 对负荷需求指令,有快速的响应 • - 能够实现炉-机-电之间的稳态、动态功率平衡 • 2. 四种机组运行方式 • - 协调方式 • - 锅炉跟踪汽机的工作方式 • - 汽机跟踪锅炉的工作方式 • - 锅炉、汽机手动状态方式 • 3. 二类基本控制策略 • - 采用P1信号的控制策略 • - 日立公司的控制策略

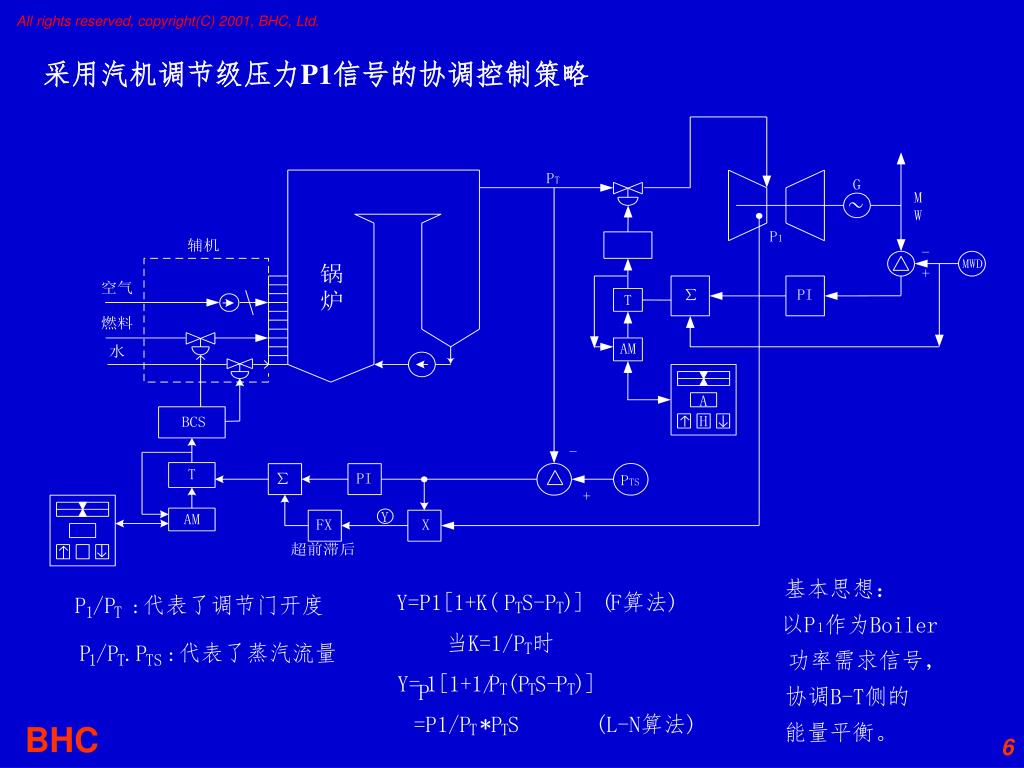

Y=P1[1+K( P S-P ) ] ( F算法) T T 基本思想: P /P :代表了调节门开度 当K=1/P 时 1 T T 以P 作为Boiler 1 P /P .P :代表了蒸汽流量 Y= 1[1+1/ P (P S- P ) ] 1 T TS P T T T 功率需求信号, =P1/P *P S (L-N算法) 协调B-T侧的 T T 能量平衡。 采用汽机调节级压力P1信号的协调控制策略

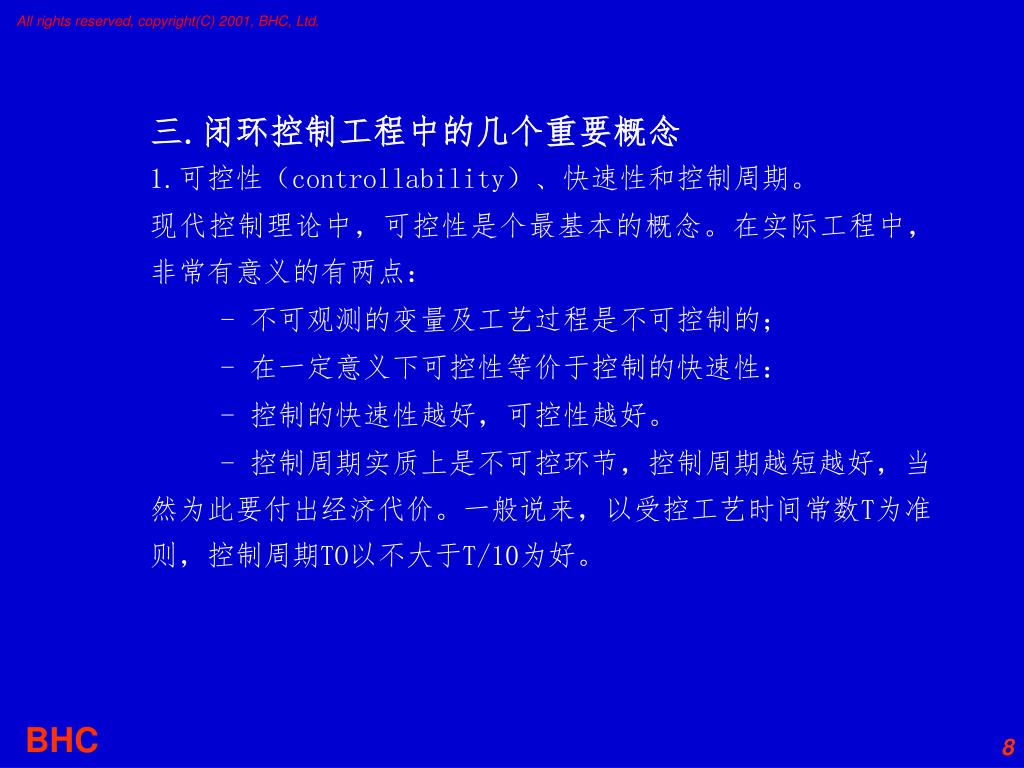

三.闭环控制工程中的几个重要概念 • 1.可控性(controllability)、快速性和控制周期。 • 现代控制理论中,可控性是个最基本的概念。在实际工程中,非常有意义的有两点: • - 不可观测的变量及工艺过程是不可控制的; • - 在一定意义下可控性等价于控制的快速性: • - 控制的快速性越好,可控性越好。 • - 控制周期实质上是不可控环节,控制周期越短越好,当然为此要付出经济代价。一般说来,以受控工艺时间常数T为准则,控制周期TO以不大于T/10为好。
d ω = - - I M Me M (1) h f dt 令: ― =△ ― 当 M Me Mf M h d ω > > M 0 0 时; 对应升速状态; Δ dt d ω M 0 0 = 时; = 对应恒定转速状态; Δ dt d ω < < M 0 0 时; 对应减速状态; Δ dt • 例如:汽机转子运动方程、时间常数分析及DEH控制周期的要求: 汽机转子运动方程: 其中: I:汽机转子的转动惯量; ω:转子角速度; Mh:蒸汽主动力矩; Me:电负荷力矩; Mf:摩擦力矩;

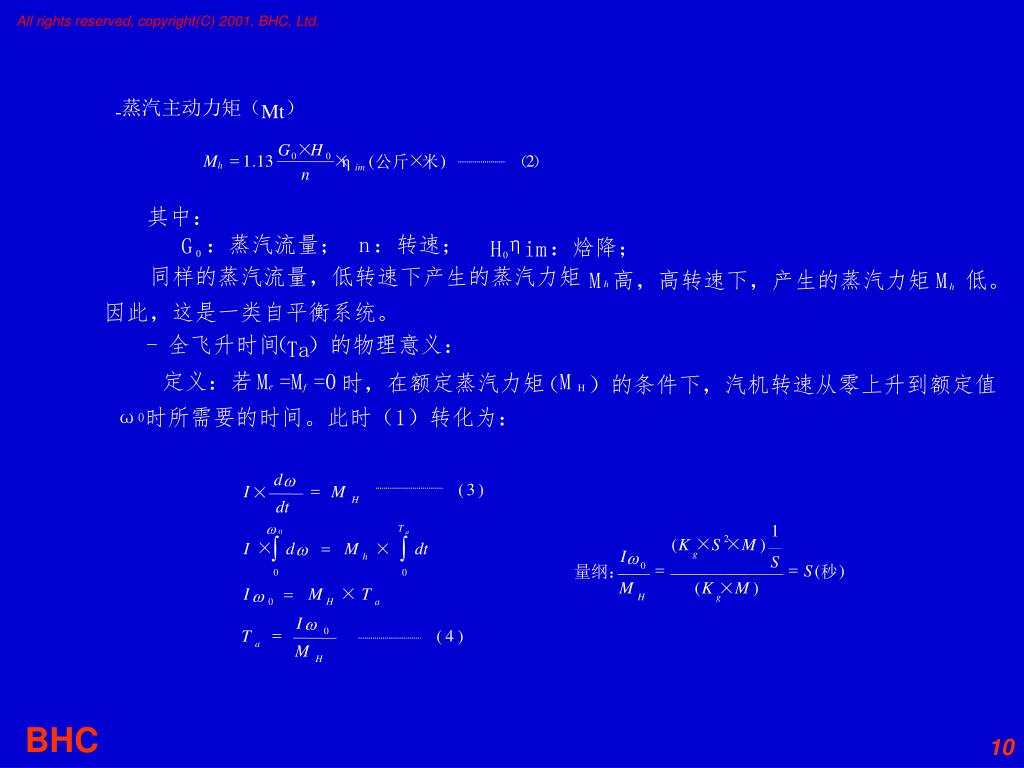

蒸汽主动力矩 ( ) - Mt 其中: n :蒸汽流量; :转速; η G :焓降; H im 0 0 同样的蒸汽流量,低转速下产生的蒸汽力矩 M 高,高转速下,产生的蒸汽力矩 低。 M 因此,这是一类自平衡系统。 - 全飞升时间 ( )的物理意义: Ta M =M =0 M 定义:若 时,在额定蒸汽力矩 ( )的条件下,汽机转速从零上升到额定值 H e f ω0时所需要的时间。此时(1)转化为: d w = ( 3 ) I M × H dt w 1 T 0 a 2 ò ò × × ( K S M ) = × I d w M × dt I w g h S = = 0 S ( ) 量纲: 秒 0 0 M ( K M ) × = × I M T w H g 0 H a I w = 0 T ( 4 ) a M H × G H = 0 0 × × M 1 . 13 ( ) 2 η 公斤 米 ( ) h im n h h

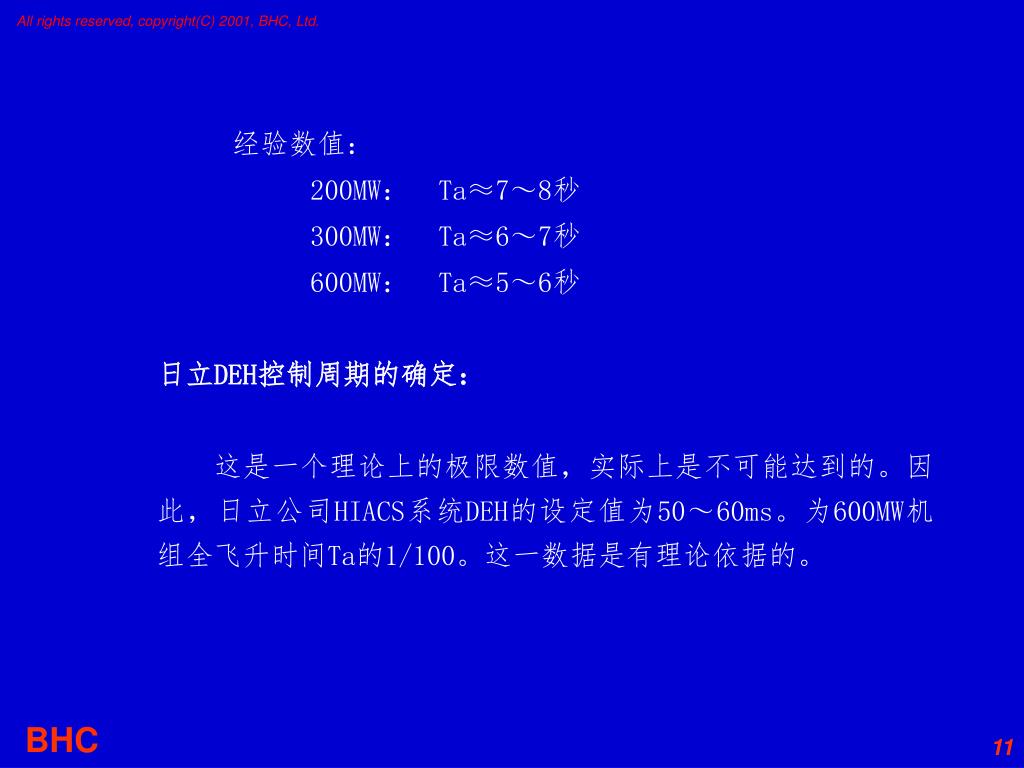

经验数值: • 200MW: Ta≈7~8秒 • 300MW: Ta≈6~7秒 • 600MW: Ta≈5~6秒 • 日立DEH控制周期的确定: • 这是一个理论上的极限数值,实际上是不可能达到的。因此,日立公司HIACS系统DEH的设定值为50~60ms。为600MW机组全飞升时间Ta的1/100。这一数据是有理论依据的。
2.串级调节系统中的工作周期概念 串级反馈系统中,工作周期是个重要的物理概念。控制系统测点及执行器的位置设计时,直接影响工作周期,因此,应遵守如下准则: - 副环路工作周期τ 尽可能地短; - 主环路工作周期τ »τ ,此时,对主环路而言副环路可以简化为一个比例环节。主、副环路本质上解耦,可以分别镇定、分别调试,系统工作稳定,调试方便。反之系统工作不稳定,调试困难。 3. 小偏差调节状态 从数学模型分析,电站工艺过程与其它工艺过程相同,必然是个非线性过程。线性仅是在某稳态工作点X邻域内的性质。当系统负荷大范围变化时,要使调节过程符合线性化性质,控制系统必需处在小偏差工作状态,这样才能得到正确的模型预测及好的调节品质。 1 2 1 0

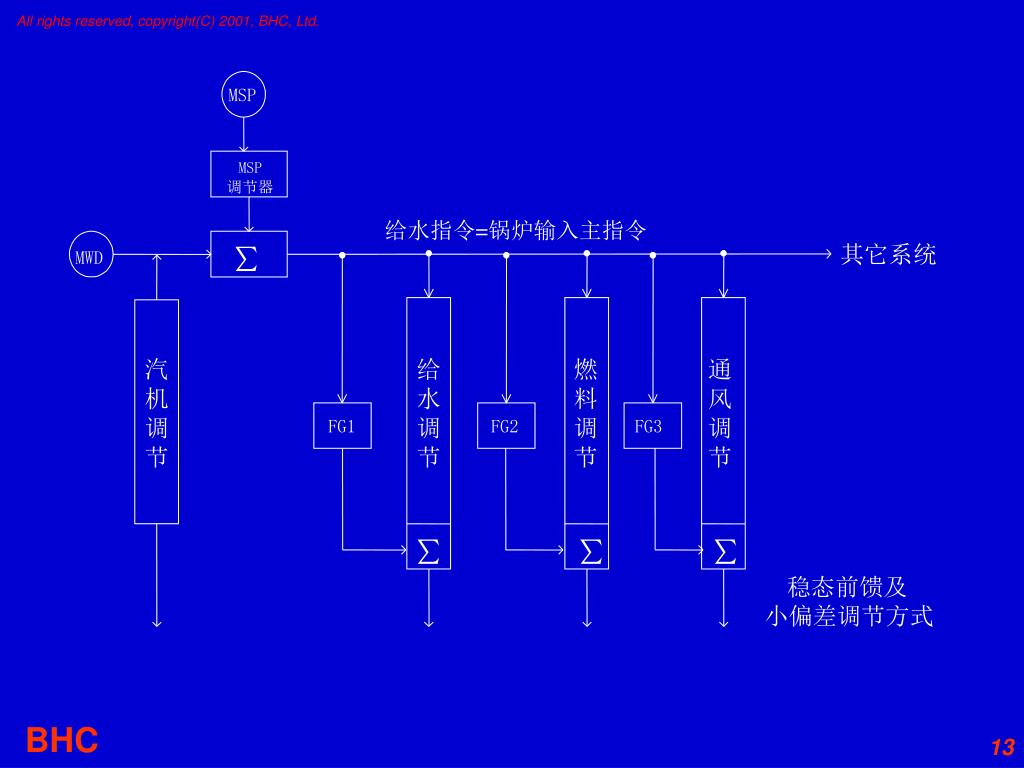

MSP MSP 调节器 给水指令=锅炉输入主指令 ∑ 其它系统 MWD 汽 给 燃 通 机 水 料 风 调 调 调 调 FG1 FG2 FG3 节 节 节 节 ∑ ∑ ∑ 稳态前馈及 小偏差调节方式

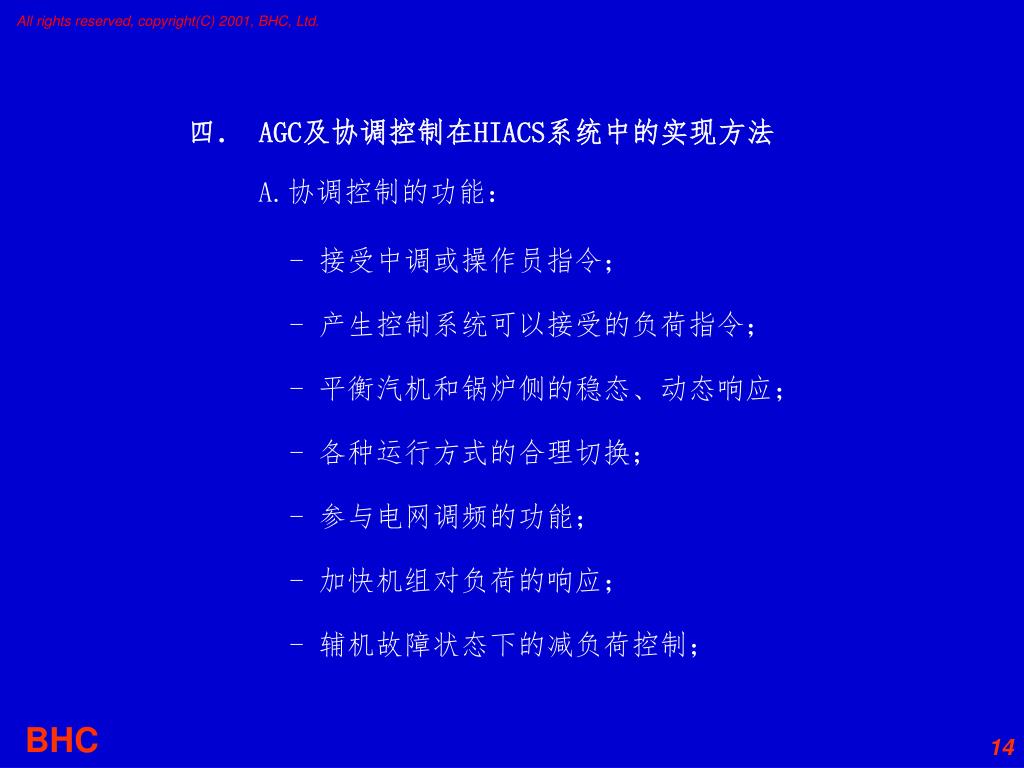

四. AGC及协调控制在HIACS系统中的实现方法 • A.协调控制的功能: • - 接受中调或操作员指令; • - 产生控制系统可以接受的负荷指令; • - 平衡汽机和锅炉侧的稳态、动态响应; • - 各种运行方式的合理切换; • - 参与电网调频的功能; • - 加快机组对负荷的响应; • - 辅机故障状态下的减负荷控制;

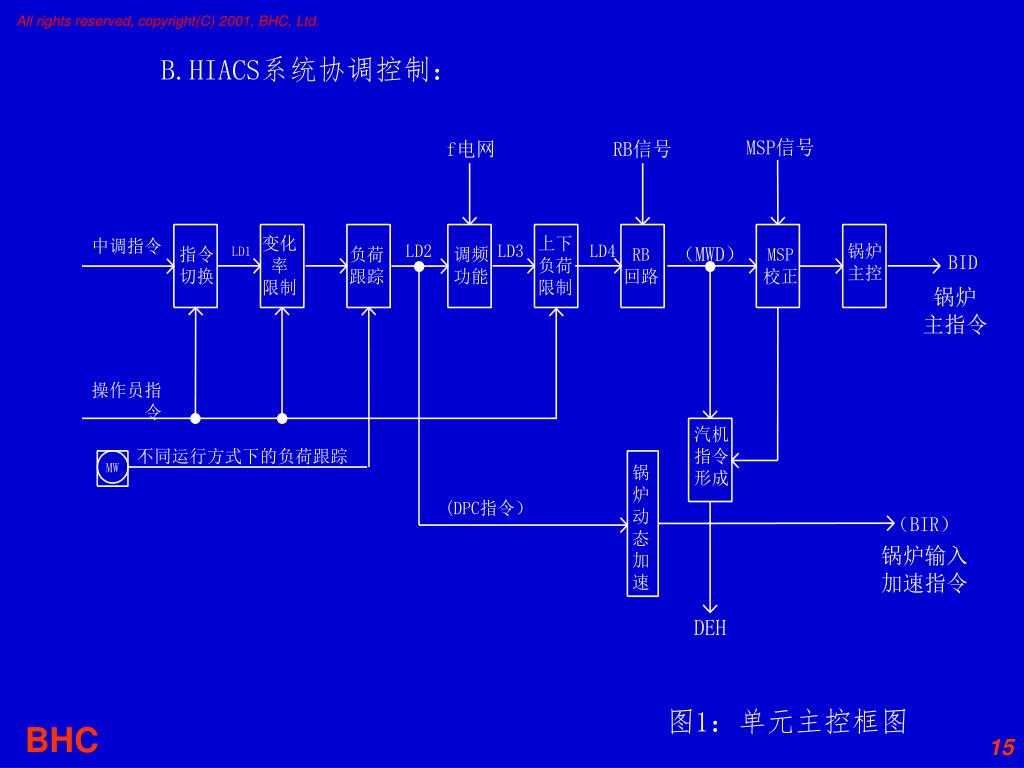

B.HIACS系统协调控制: 图1:单元主控框图

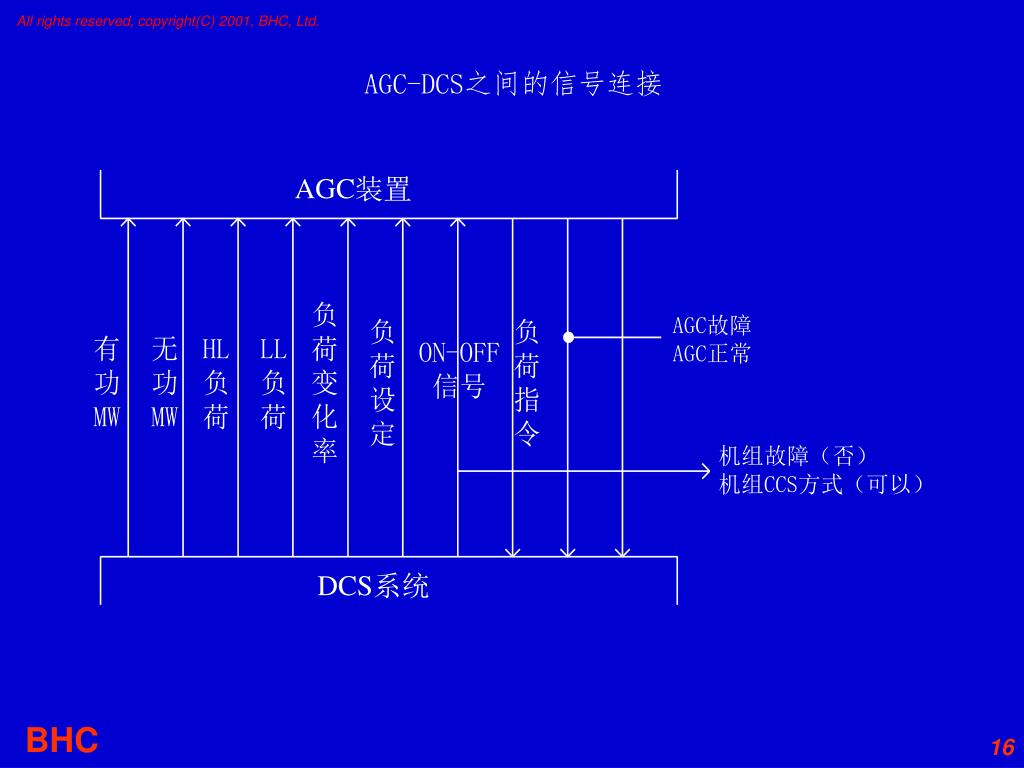

AGC-DCS之间的信号连接 AGC装置 DCS系统

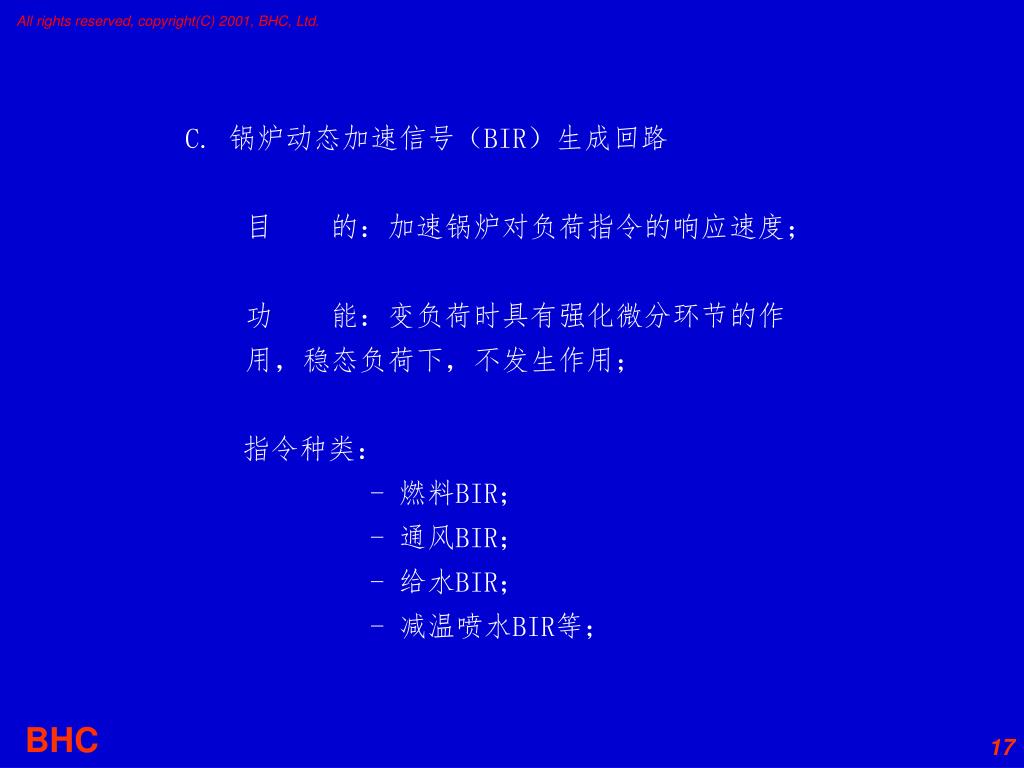

C. 锅炉动态加速信号(BIR)生成回路 • 目 的:加速锅炉对负荷指令的响应速度; • 功 能:变负荷时具有强化微分环节的作 用,稳态负荷下,不发生作用; • 指令种类: • - 燃料BIR; • - 通风BIR; • - 给水BIR; • - 减温喷水BIR等;

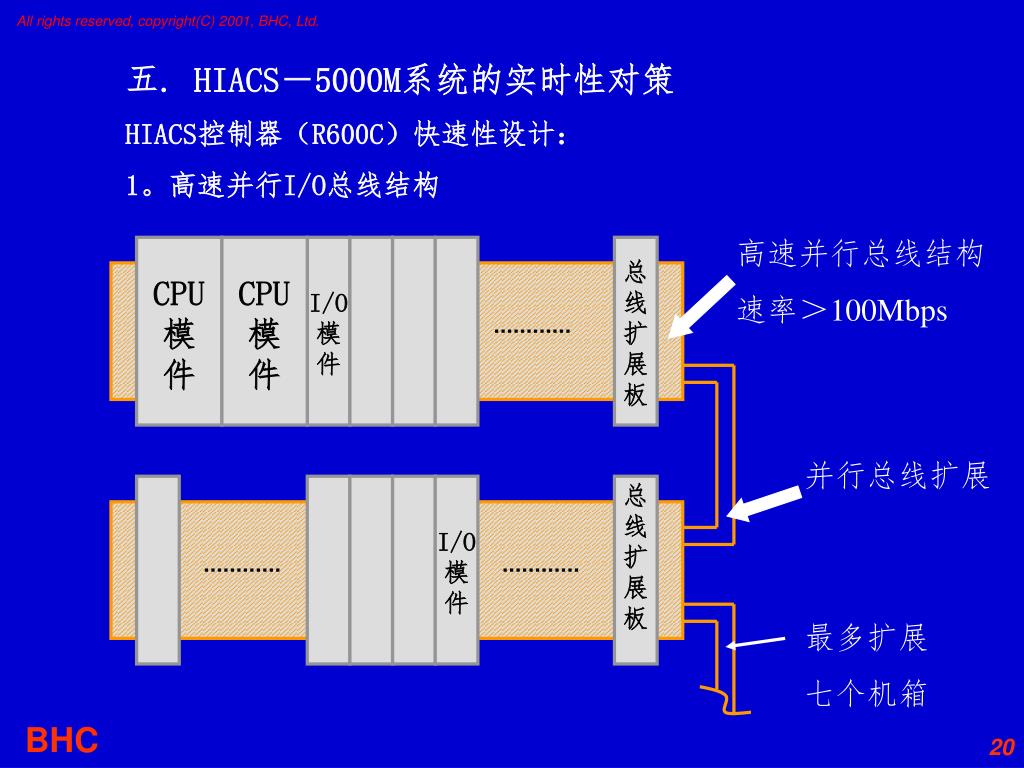

CPU 模 件 CPU 模 件 I/O 模 件 总 线 扩 展 板 I/O 模 件 总 线 扩 展 板 五. HIACS-5000M系统的实时性对策 HIACS控制器(R600C)快速性设计: 1。高速并行I/O总线结构 高速并行总线结构 速率>100Mbps 并行总线扩展 最多扩展 七个机箱

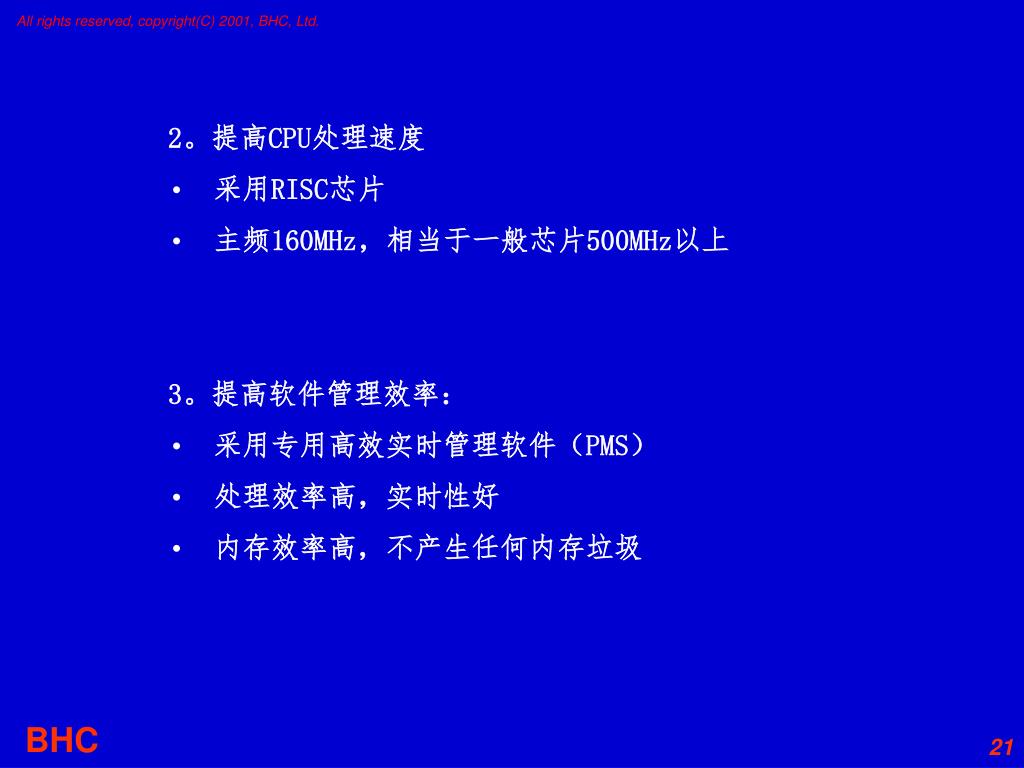

2。提高CPU处理速度 • 采用RISC芯片 • 主频160MHz,相当于一般芯片500MHz以上 • 3。提高软件管理效率: • 采用专用高效实时管理软件(PMS) • 处理效率高,实时性好 • 内存效率高,不产生任何内存垃圾
型 号 R-600C 处理器 32 bit RISC 内存 16MB ROM 512KB 网络连接 μΣ-100 时钟 100MHZ 控制周期 20、50、100、200、 250、500ms 冗余方式 热运行备份方式 最小设定 间隔 10ms HISEC- 04M / CX / R600C 控制器特征

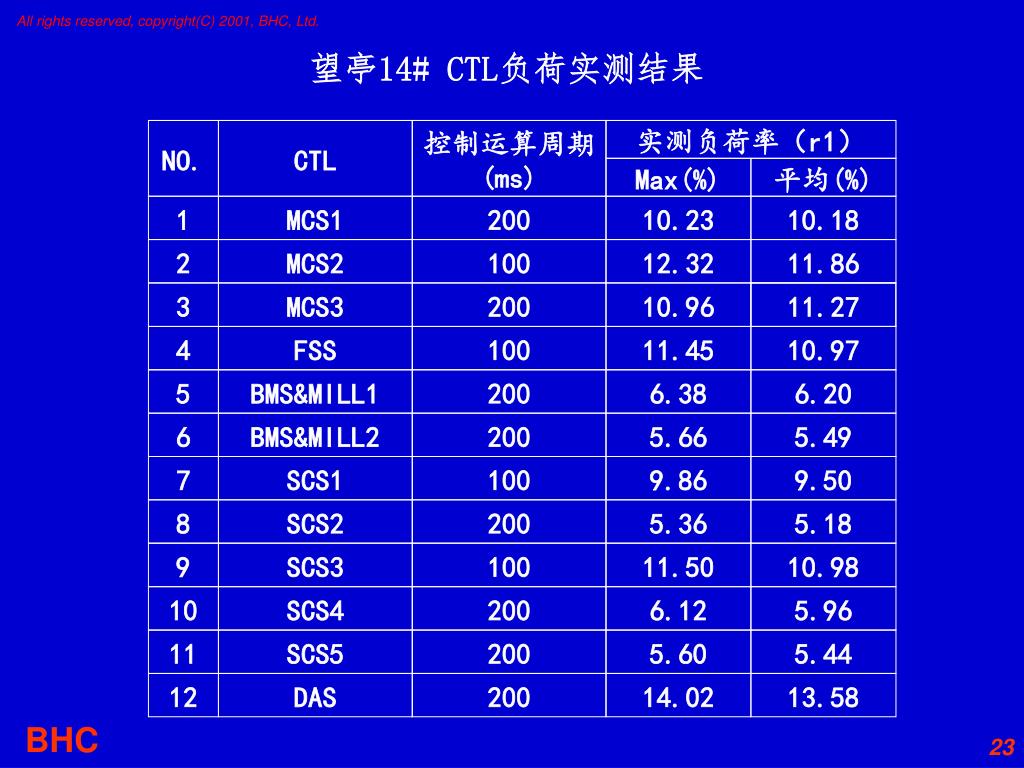

Max(%) 平均(%) 望亭14# CTL负荷实测结果 NO. CTL 控制运算周期 (ms) 实测负荷率(r1) 1 MCS1 200 10.23 10.18 2 MCS2 100 12.32 11.86 3 MCS3 200 10.96 11.27 4 FSS 100 11.45 10.97 5 BMS&MILL1 200 6.38 6.20 6 BMS&MILL2 200 5.66 5.49 7 SCS1 100 9.86 9.50 8 SCS2 200 5.36 5.18 9 SCS3 100 11.50 10.98 10 SCS4 200 6.12 5.96 11 SCS5 200 5.60 5.44 12 DAS 200 14.02 13.58

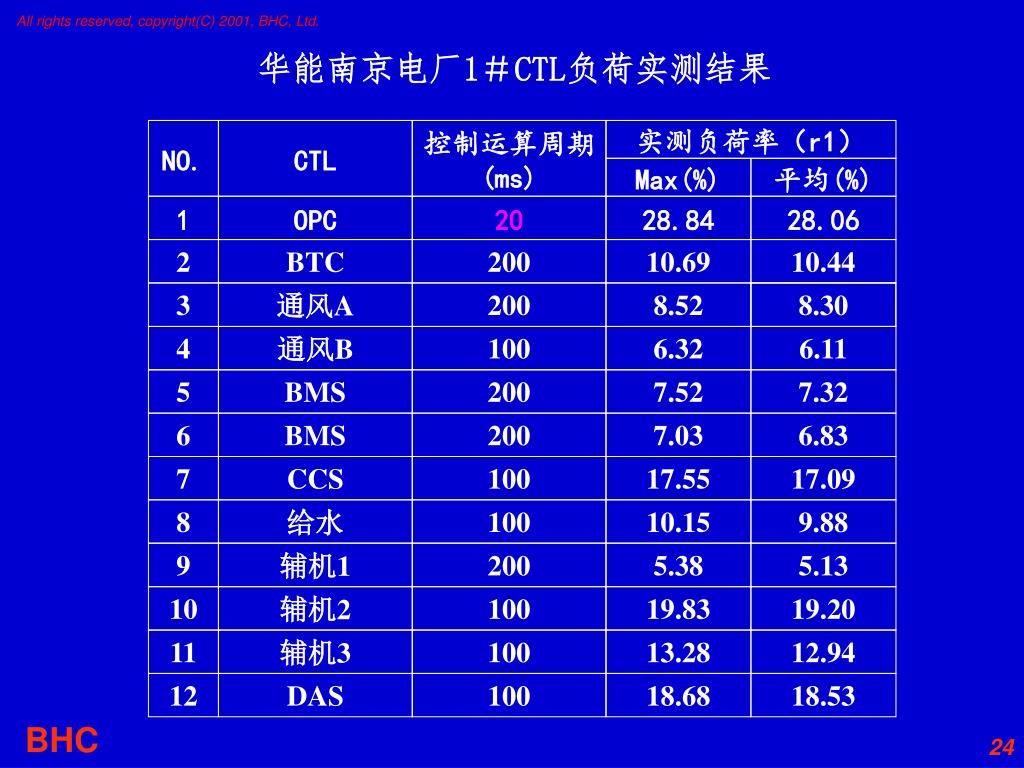

Max(%) 平均(%) 华能南京电厂1#CTL负荷实测结果 NO. CTL 控制运算周期 (ms) 实测负荷率(r1) 1 OPC 20 28.84 28.06 2 BTC 200 10.69 10.44 3 通风A 200 8.52 8.30 4 通风B 100 6.32 6.11 5 BMS 200 7.52 7.32 6 BMS 200 7.03 6.83 7 CCS 100 17.55 17.09 8 给水 100 10.15 9.88 9 辅机1 200 5.38 5.13 10 辅机2 100 19.83 19.20 11 辅机3 100 13.28 12.94 12 DAS 100 18.68 18.53
CTL 望亭电厂 内存占用率实测数据 (一) 功能 已占用 未用区 NO 内存区 CTL (%) (%) 逻 辑 区 6 94 1 BTC 通 讯 区 1 99 区 1 99 I / O 逻 辑 区 6 94 2 通 讯 区 2 98 MCS1 区 2 98 I / O 逻 辑 区 4 96 3 MCS2 通 讯 区 1 99 区 1 99 I / O 逻 辑 区 3 97 4 通 讯 区 1 99 MCS3 区 1 99 I / O 逻 辑 区 6 94 5 BMS1 通 讯 区 2 98 区 1 99 I / O

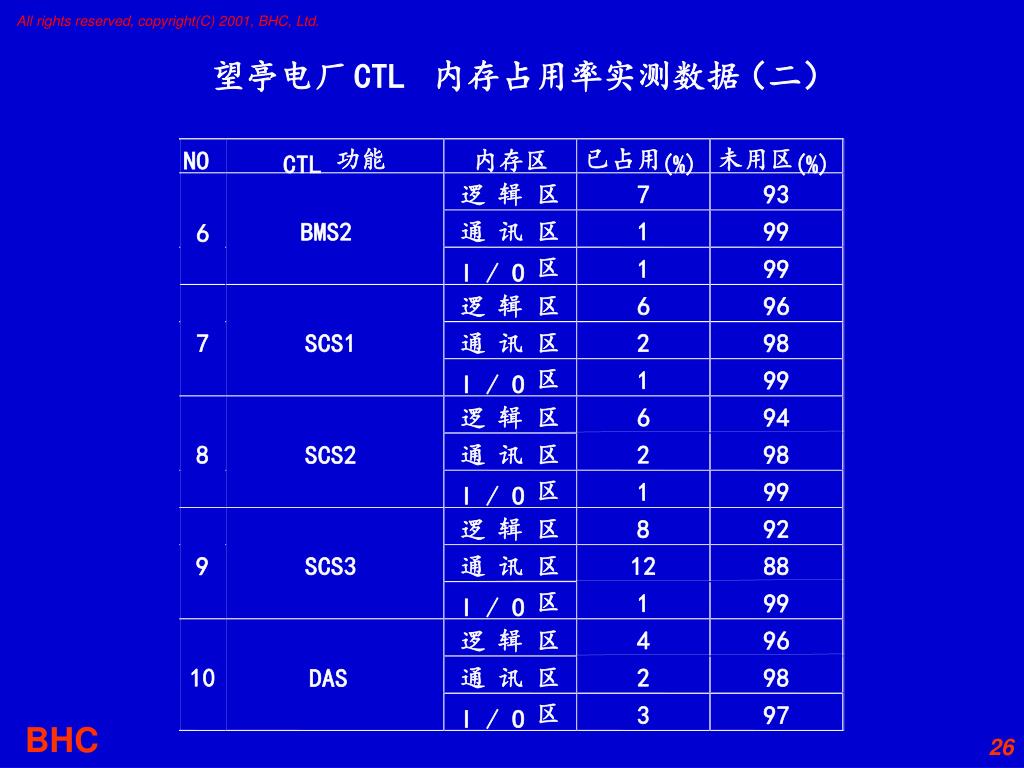

望亭电厂 CTL 内存占用率实测数据 (二) 功能 已占用 未用区 NO 内存区 CTL (%) (%) 逻 辑 区 7 93 通 讯 区 1 99 BMS2 6 区 1 99 I / O 逻 辑 区 6 96 7 SCS1 通 讯 区 2 98 区 1 99 I / O 逻 辑 区 6 94 8 通 讯 区 2 98 SCS2 区 1 99 I / O 逻 辑 区 8 92 9 SCS3 通 讯 区 12 88 区 1 99 I / O 逻 辑 区 4 96 10 通 讯 区 2 98 DAS 区 3 97 I / O
高效、快速传输的机组控制级网络(μΣ-100 Nwtwork): • 采用国际校准的环形令牌(Token-Ring)网络 • 执行标准的IEEE802.5协议 • - 不用HUB; • - 不用交换机; • - 光纤介质环形连接的物理结构; • 双重化IEEE802.5网络接口卡 • - 双重化光/电转换接口; • - 双重化处理电路; • - 独立的网络处理器,与CPU处理器并行总线连 • 接,实现了快速数据交换;

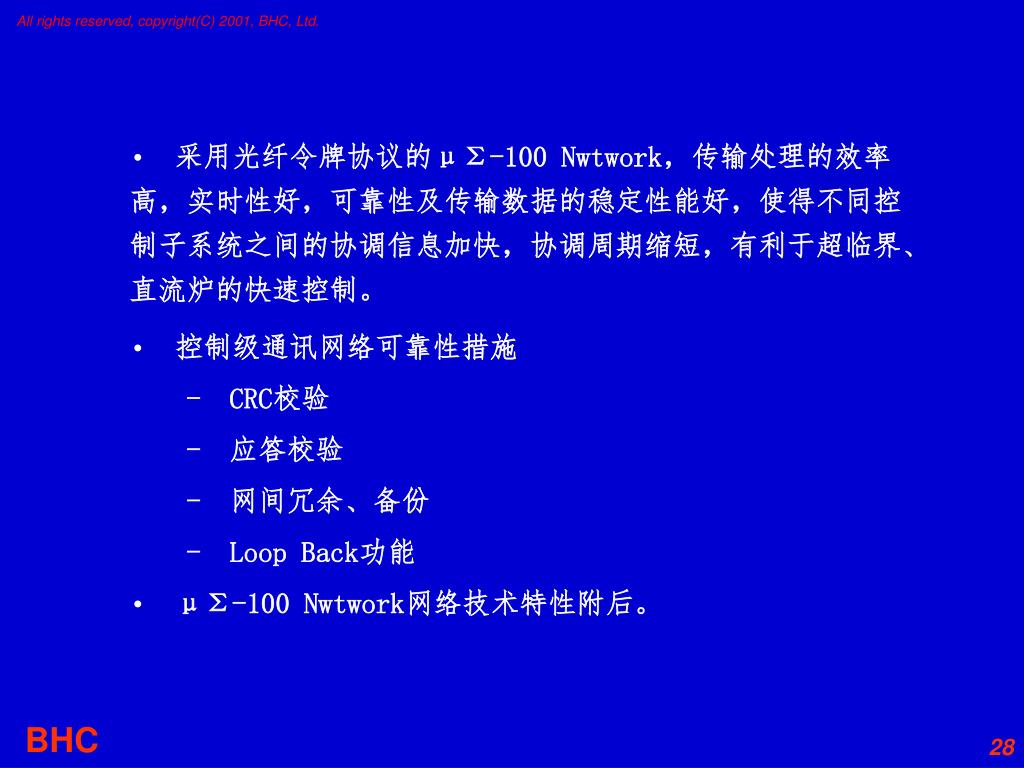

采用光纤令牌协议的μΣ-100 Nwtwork,传输处理的效率高,实时性好,可靠性及传输数据的稳定性能好,使得不同控制子系统之间的协调信息加快,协调周期缩短,有利于超临界、直流炉的快速控制。 • 控制级通讯网络可靠性措施 • -CRC校验 • - 应答校验 • - 网间冗余、备份 • -Loop Back功能 • μΣ-100 Nwtwork网络技术特性附后。

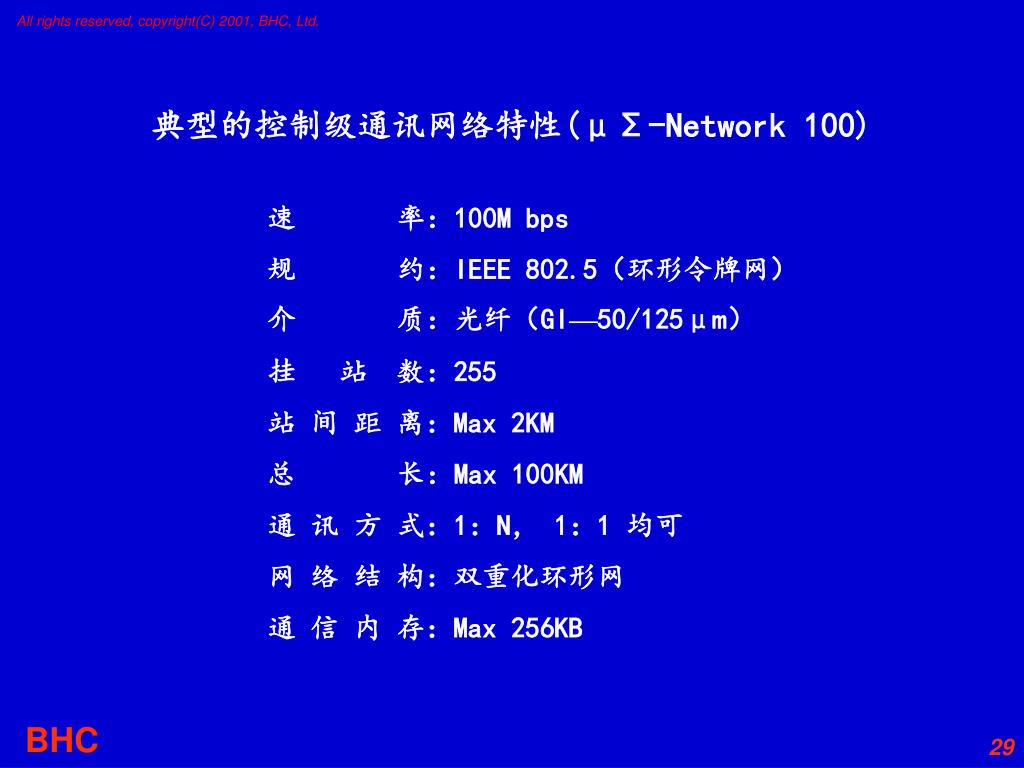

典型的控制级通讯网络特性(μΣ-Network 100) 速 率:100M bps 规 约:IEEE 802.5(环形令牌网) 介 质:光纤(GI—50/125μm) 挂 站 数:255 站 间 距 离:Max 2KM 总 长:Max 100KM 通 讯 方 式:1:N, 1:1 均可 网 络 结 构:双重化环形网 通 信 内 存:Max 256KB
