MFW - I/O:n kaukoluentajärjestelmä

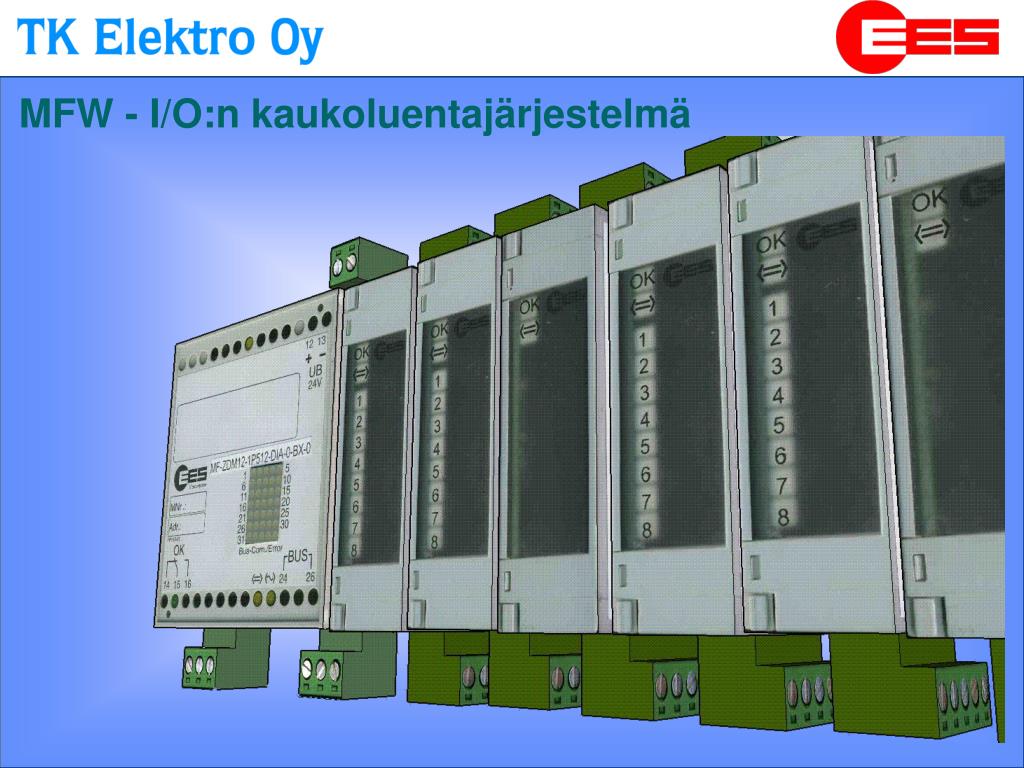

1. MFW - I/O:n kaukoluentajärjestelmä

2. MFW - I/O:n kaukoluentajärjestelmä • Ominaisuudet • älykäs, moduulirakenteinen järjestelmä • sisäänrakennettu modeemi • helppo konfigurointi • useita tiedonsiirtomahdollisuuksia • keskusyksikössä lukuisia kommunikointiliitäntöjä • itsediagnostiikka

3. MFW - I/O:n kaukoluentajärjestelmä • Järjestelmäkomponentit • Keskusyksiköt • Master • Slave • Standalone • Laajennusyksiköt • Digitaalinen I/O • Laskuri • Analoginen I/O

4. MFW - I/O:n kaukoluentajärjestelmä • Keskusyksiköt • sisäänrakennettu modeemi • prosessiliitynnät laajennusyksiköillä • liitynnät ylemmäntason järjestelmiin

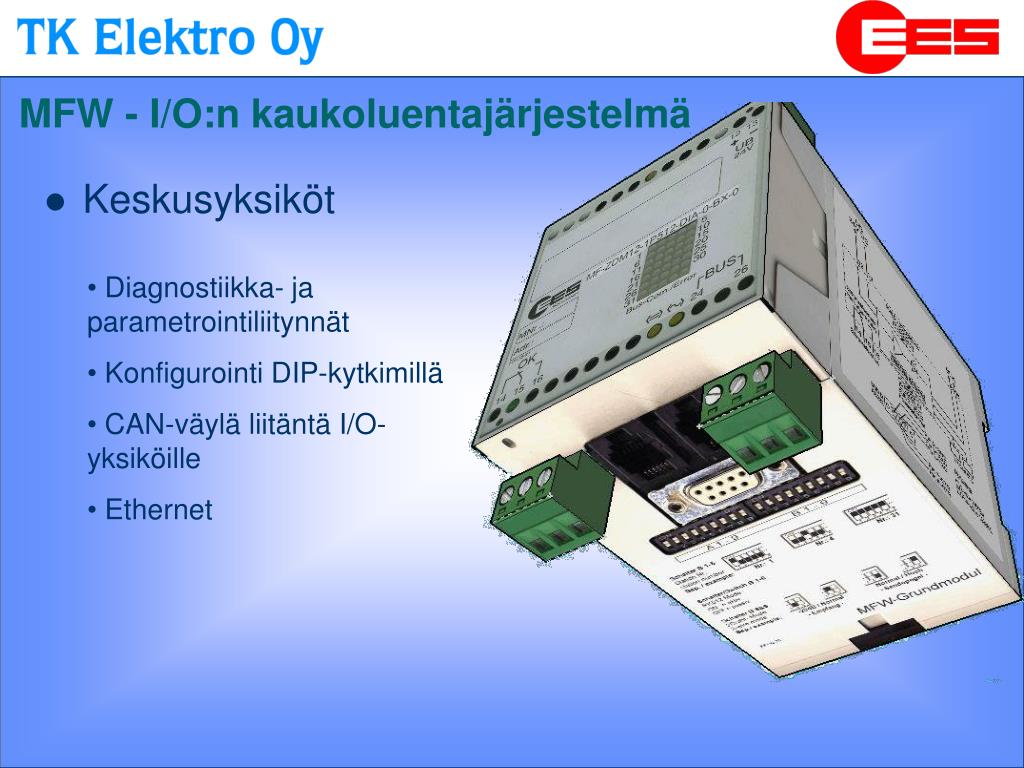

5. MFW - I/O:n kaukoluentajärjestelmä • Keskusyksiköt • Diagnostiikka- ja parametrointiliitynnät • Konfigurointi DIP-kytkimillä • CAN-väylä liitäntä I/O-yksiköille • Ethernet

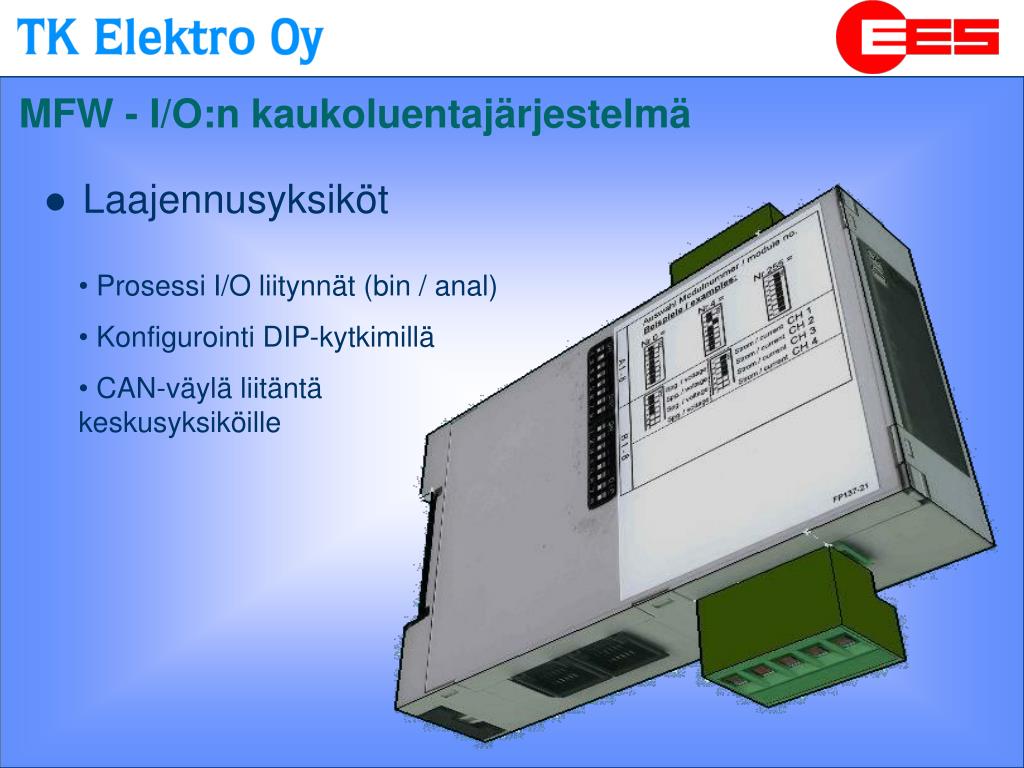

6. MFW - I/O:n kaukoluentajärjestelmä • Laajennusyksiköt • Prosessi I/O liitynnät (bin / anal) • Konfigurointi DIP-kytkimillä • CAN-väylä liitäntä keskusyksiköille

7. MFW - I/O:n kaukoluentajärjestelmä • Laajennusyksiköt • 8 x bin.tulo max. 4 laskuria • 8 x bin.lähtö max. 4 laskuria • 4 x anal.tulo jännite / virta • 4 x anal.lähtö jännite / virta

8. MFW - I/O:n kaukoluentajärjestelmä • Aseman kokoonpano • 1 keskusyksikkö / asema • Max 15 I/O-yksikköä / asema • Sisäinen kytkentä CAN-väylä • Keskusyksikkö tunnistaa automaattisesti siihen liitetyt laajennusyksiköt

9. MFW - I/O:n kaukoluentajärjestelmä • Järjestelmän kokoonpano • 1 Keskusasema • max 31 ala-asemaa • asemien välinen yhteenkytkentä valitulla tiedonsiirtotavalla

10. MFW - I/O:n kaukoluentajärjestelmä • Maksimi laajuudet • per asema: Keskusyksikkö + 15 laajennusyksikköä • 16 * 8 = 128 x bin I/O • tai • 15 * 4 = 60 x anal. I/O + 8 x bin I/O • per järjestelmä: max 250 yksikköä (+4 varalla) • 250 * 8 = 2000 x bin I/O ! • tai • 234 * 4 = 936 anal. I/O !

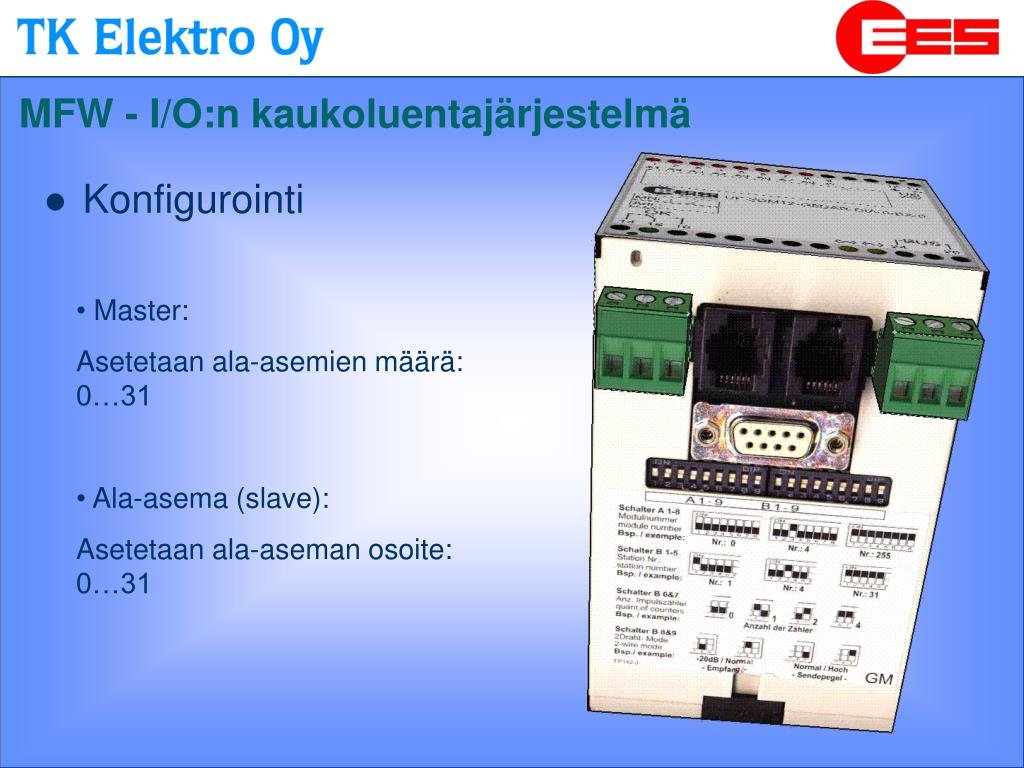

11. MFW - I/O:n kaukoluentajärjestelmä • Konfigurointi • Master: • Asetetaan ala-asemien määrä: 0…31 • Ala-asema (slave): • Asetetaan ala-aseman osoite: 0…31

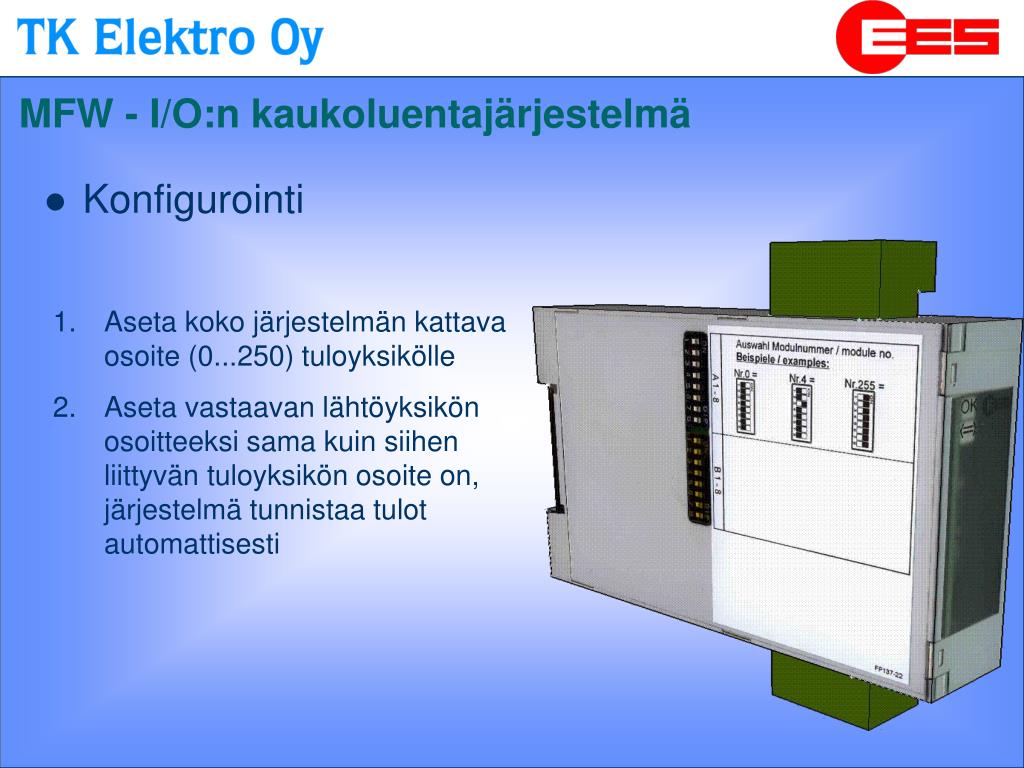

12. MFW - I/O:n kaukoluentajärjestelmä • Konfigurointi • Aseta koko järjestelmän kattava osoite (0...250) tuloyksikölle • Aseta vastaavan lähtöyksikön osoitteeksi sama kuin siihen liittyvän tuloyksikön osoite on, järjestelmä tunnistaa tulot automattisesti

13. MFW - I/O:n kaukoluentajärjestelmä • Yksiköiden numerointi • liittää tuloyksikön lähtöyksikköön • järjestelmä tunnistaa toisiaan vastaavat tulot / lähdöt määritellyllä tavalla • esim. syklinen, tapahtumapohjainen • järjestelmä siirtää prosessin muuttujat ylemmän tason järjestelmiin: • Modbus: Yksikön osoite  Register address • IEC60870-5-101: Yksikön osoite  IOA • RK512 (S5/S7): Yksikön osoite  Datablock/Dataword

14. MFW - I/O:n kaukoluentajärjestelmä • Tiedon kulku Master Ala-asema • Master-yksikkö kontrolloi kaikkea tiedonsiirtoa • Ala-asemien välinen tiedonsiirto kulkee Masterin kautta • Master-yksikkö jakaa tiedon edelleen sitä haluavalle ala-asemalle Ala-asema

15. MFW - I/O:n kaukoluentajärjestelmä • Tiedon käsittely • Lajennusyksikkö rekisteröityy ala-aseman keskusyksikköön: •  Yksikön tyyppi (8DI, 8DO, 4AI , 4AO) •  Yksikön osoite •  Yksikön konfigurointi (Laskurit) • Ala-aseman keskusyksikkö sisältää aseman tiedot • Ala-aseman keskusyksikkö siirtää asematiedot eteenpäin • Master-yksikkö sisältää koko järjestelmän tiedot

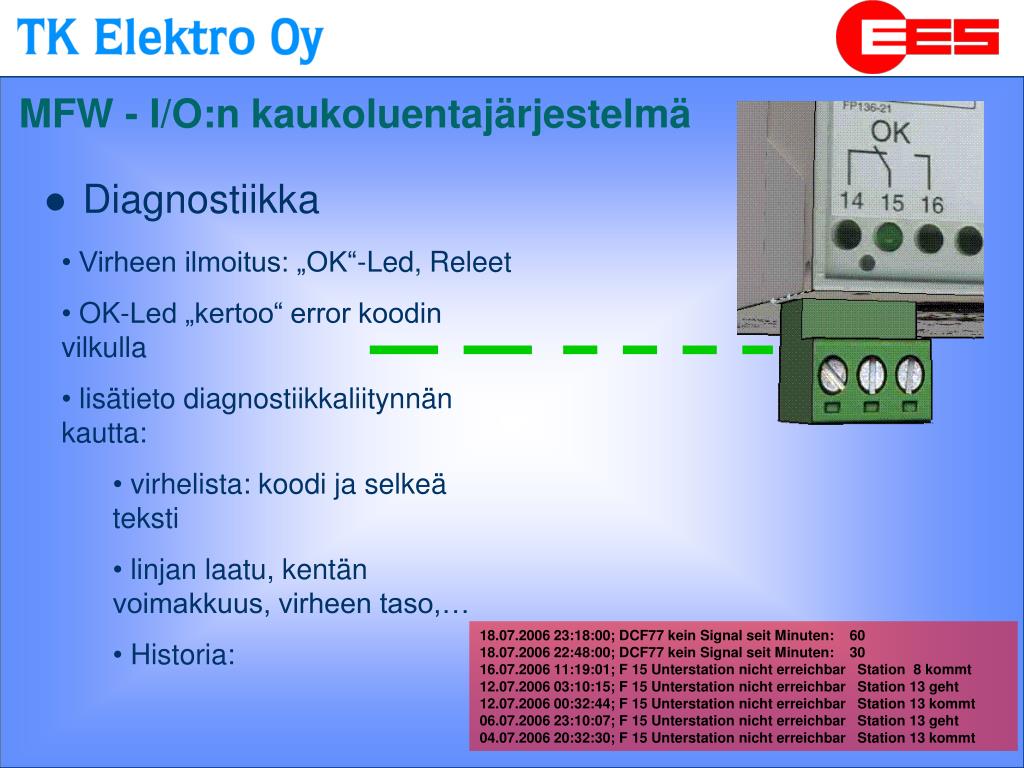

16. MFW - I/O:n kaukoluentajärjestelmä • Diagnostiikka • Virheen ilmoitus: „OK“-Led, Releet • OK-Led „kertoo“ error koodin vilkulla • lisätieto diagnostiikkaliitynnän kautta: • virhelista: koodi ja selkeä teksti • linjan laatu, kentän voimakkuus, virheen taso,… • Historia: 18.07.2006 23:18:00; DCF77 kein Signal seit Minuten: 60 18.07.2006 22:48:00; DCF77 kein Signal seit Minuten: 30 16.07.2006 11:19:01; F 15 Unterstation nicht erreichbar Station 8 kommt 12.07.2006 03:10:15; F 15 Unterstation nicht erreichbar Station 13 geht 12.07.2006 00:32:44; F 15 Unterstation nicht erreichbar Station 13 kommt 06.07.2006 23:10:07; F 15 Unterstation nicht erreichbar Station 13 geht 04.07.2006 20:32:30; F 15 Unterstation nicht erreichbar Station 13 kommt

17. MFW - I/O:n kaukoluentajärjestelmä • Etuja • nopea ja tehokas järjestelmän määrittely • helppo konfigurointi • käytön aikainen järjestelmän laajennus ja muutos • Yksinkertainen järjestelmän konfigurointi (2-johdin, sähkökaapeli, radio, valokaapeli) ilman monimutkaista parametrointia ja ohjelmointia • Masterilla koko järjestelmän konfigurointi ja prosessitietojen hallinta •  Koko järjestelmän seuranta Master-yksikön kautta •  Yksinkertainen diagnostiikka

18. MFW - I/O:n kaukoluentajärjestelmä • Tuetut tiedonsiirtotavat (kiinteä yhteys) • 2-johdin < 30 km • sähkölinja < 5 km • vuokrattu puhelinlinja < 10 km • valokuitu < 20 km • ISM lisence free radio • low power 10mW @ 70cm/433MHz < 10 km • high power 500mW @ 35cm /868MHz < 10 km • notifiable radio (depending on national regulations) • high power <1W @ 70cm/~450MHz < 20 km • GPRS / Internet

19. MFW - I/O:n kaukoluentajärjestelmä • Tuetut tiedonsiirtotavat (valinta yhteys) • PSTN • analog • ISDN • GSM / CSD

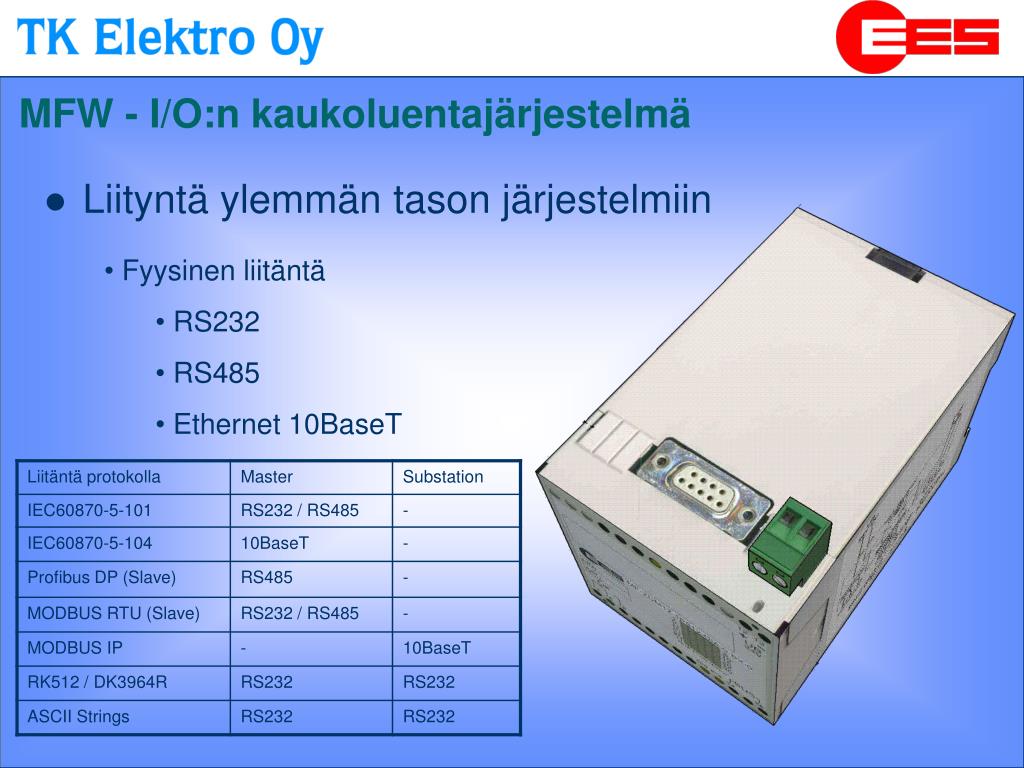

20. MFW - I/O:n kaukoluentajärjestelmä • Liityntä ylemmän tason järjestelmiin • Fyysinen liitäntä • RS232 • RS485 • Ethernet 10BaseT

21. MFW - I/O:n kaukoluentajärjestelmä • Liitäntätavat: 2-johdin kaapeli • helppo ja varma • 31 ala-asemaa / 1 master • etäisyys max 30 km • aseteltavissa: • lähetysteho • vastaanoton herkkyys • Diagnostiikka: • led matriisi • virheen taso

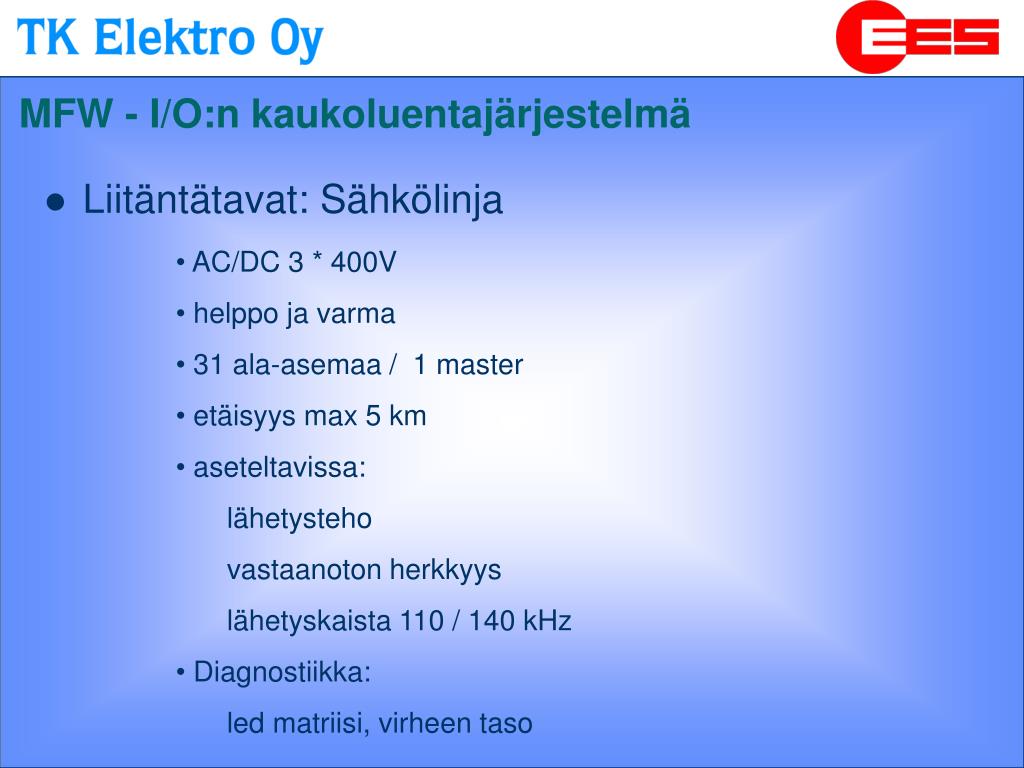

22. MFW - I/O:n kaukoluentajärjestelmä • Liitäntätavat: Sähkölinja • AC/DC 3 * 400V • helppo ja varma • 31 ala-asemaa / 1 master • etäisyys max 5 km • aseteltavissa: • lähetysteho • vastaanoton herkkyys • lähetyskaista 110 / 140 kHz • Diagnostiikka: • led matriisi, virheen taso

23. MFW - I/O:n kaukoluentajärjestelmä • Liitäntätavat: Sähkölinja • lähetyksen laatu ja taso riippuu mm: • linjan impedanssista (muuntajat, kuormitus)  taajuus suotimet • linjan häiriöistä (taajuus säätimet, syötön/kuorman kytkennät)  linja suodattimet

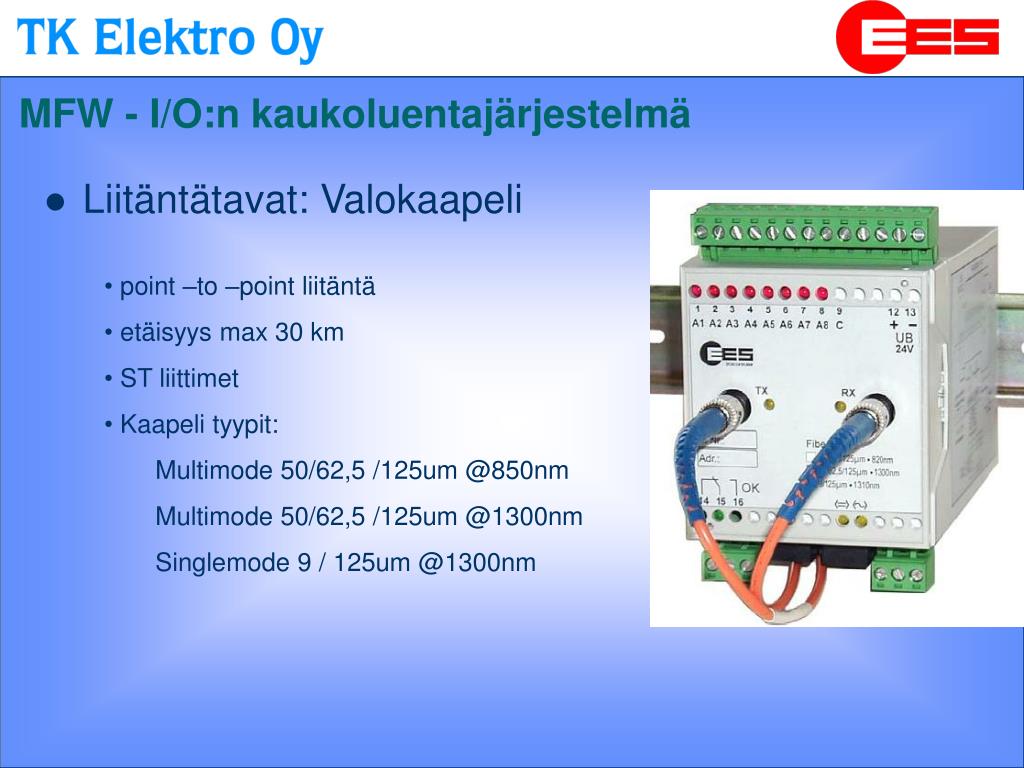

24. MFW - I/O:n kaukoluentajärjestelmä • Liitäntätavat: Valokaapeli • point –to –point liitäntä • etäisyys max 30 km • ST liittimet • Kaapeli tyypit: • Multimode 50/62,5 /125um @850nm • Multimode 50/62,5 /125um @1300nm • Singlemode 9 / 125um @1300nm

25. MFW - I/O:n kaukoluentajärjestelmä • Liitäntätavat: Valokaapeli • Etäisyyden laskenta • range[km] = (budged[db] – reserve)[db] / (attenuation per km) • Budget = transmitter power- receiver sensitivity • Reserve => losses due to connectors and splices, margin for repair • Attenuation => losses of cable

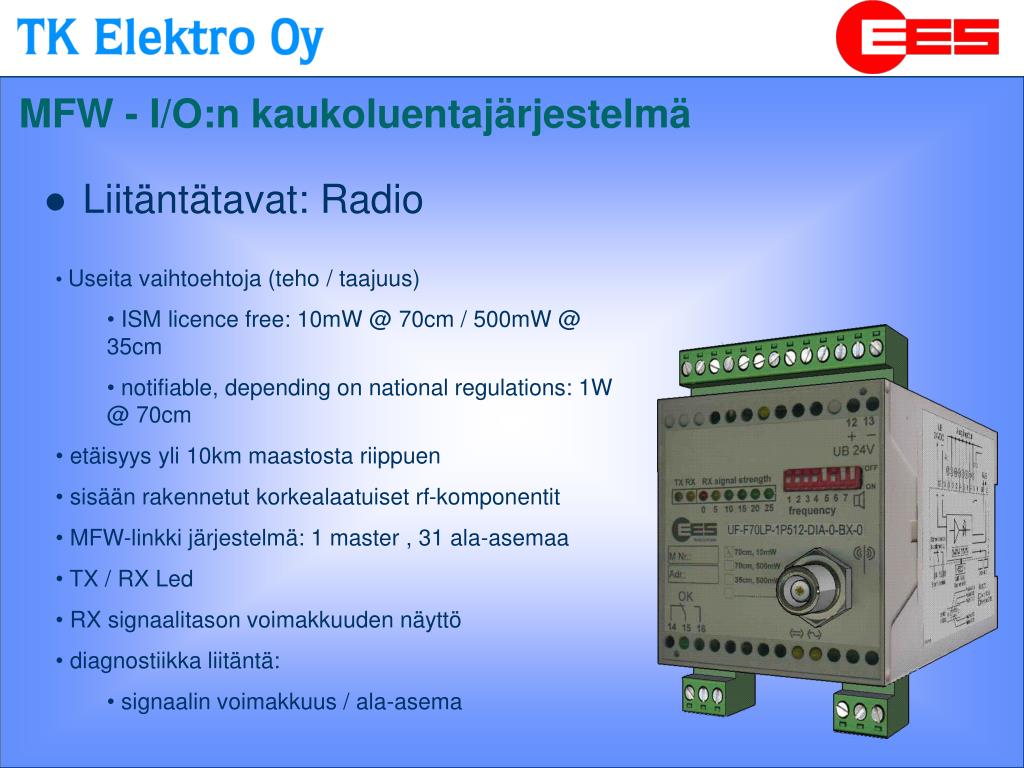

26. MFW - I/O:n kaukoluentajärjestelmä • Liitäntätavat: Radio • Useita vaihtoehtoja (teho / taajuus) • ISM licence free: 10mW @ 70cm / 500mW @ 35cm • notifiable, depending on national regulations: 1W @ 70cm • etäisyys yli 10km maastosta riippuen • sisään rakennetut korkealaatuiset rf-komponentit • MFW-linkki järjestelmä: 1 master , 31 ala-asemaa • TX / RX Led • RX signaalitason voimakkuuden näyttö • diagnostiikka liitäntä: • signaalin voimakkuus / ala-asema

27. MFW - I/O:n kaukoluentajärjestelmä • Liitäntätavat: Valintayhteys • MFW järjestelmä: • analoginen ja ISDN • GSM / CSD • Tiedonsiirto tapahtuu • syklisesti, masterille asetetun syklin mukaisesti • tapahtumapohjaisesti, masterin tai ala-aseman ohjaamana • bin tulo • määritetyn raja-arvon ylitys/alitus • laskuri • error
