  1. 第五章 组合逻辑电路

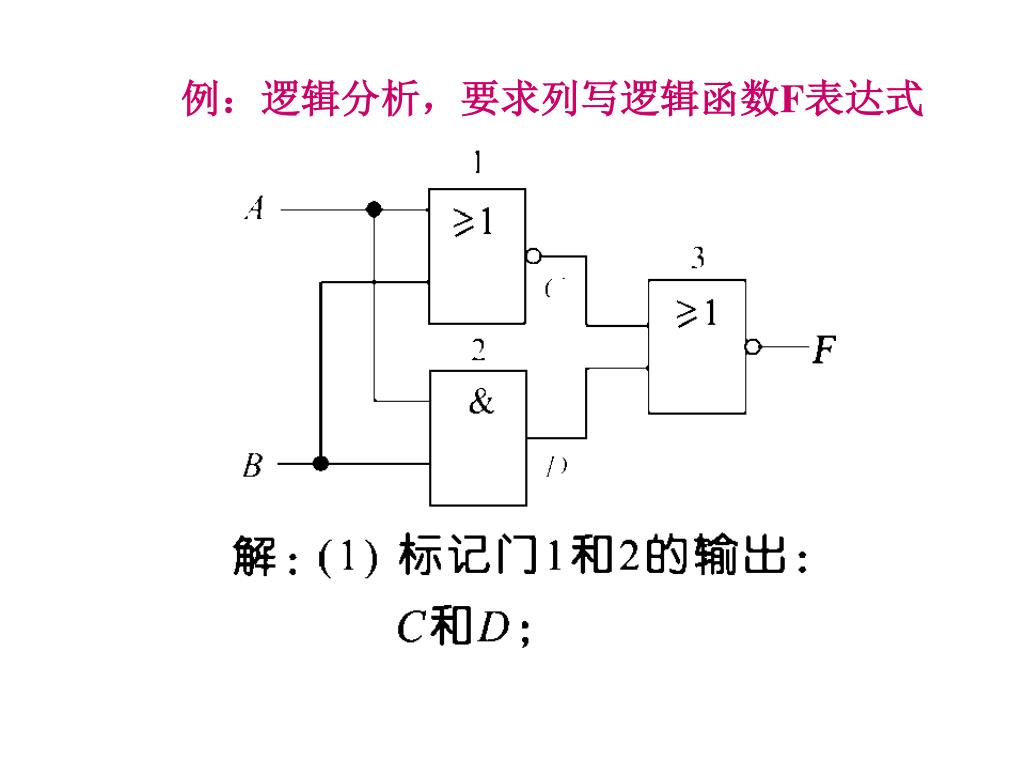

  2. 例：逻辑分析，要求列写逻辑函数F表达式

  3. 要求：（1）各种编码器的特点（2）编码器与译码器的联系及区别要求：（1）各种编码器的特点（2）编码器与译码器的联系及区别

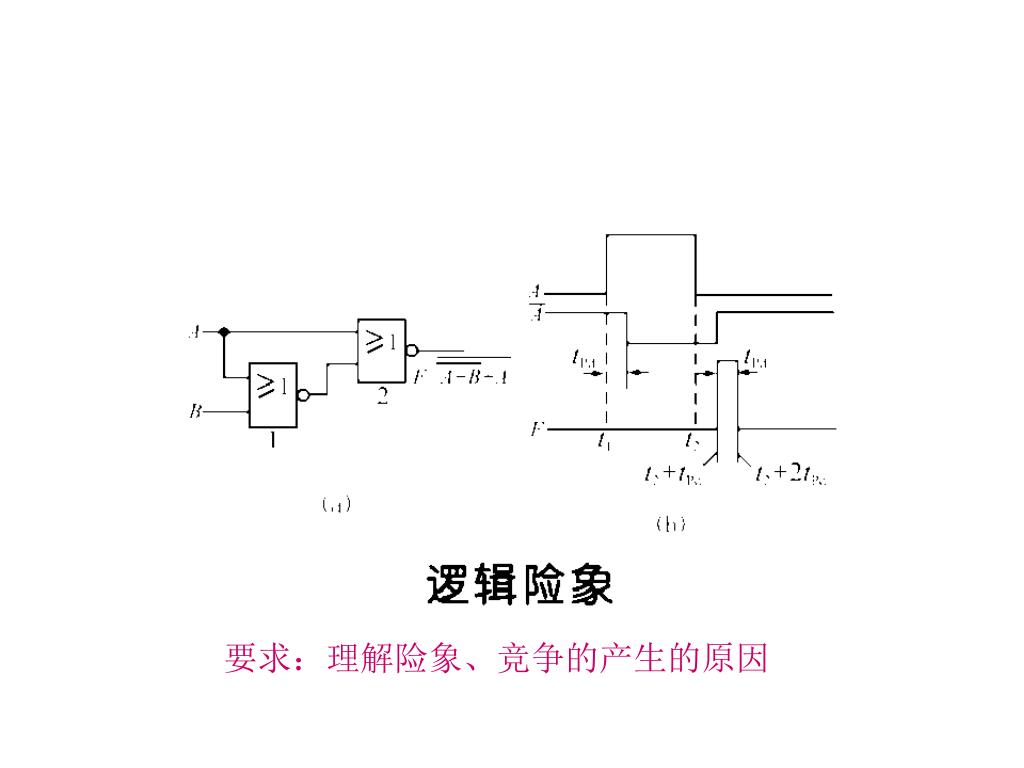

  4. 要求：理解险象、竞争的产生的原因

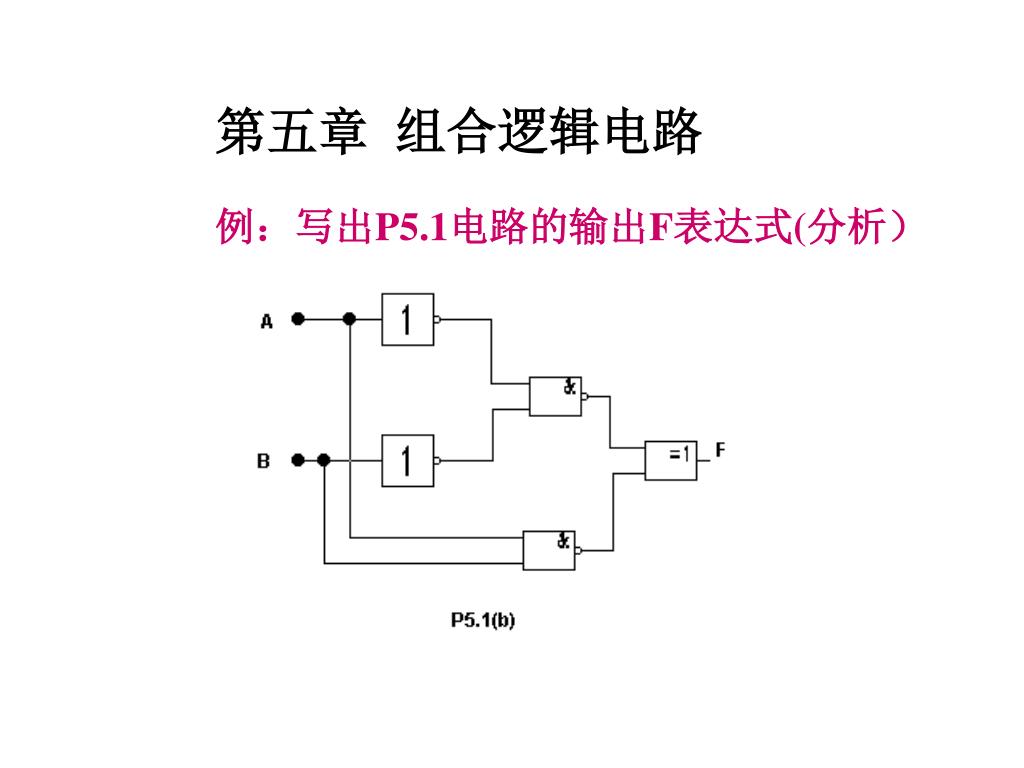

  5. 第五章 组合逻辑电路 例：写出P5.1电路的输出F表达式(分析）

  6. F=ABAB=ABAB+ABAB=（A+B)AB+AB(A+B） =AB+AB（异或非）

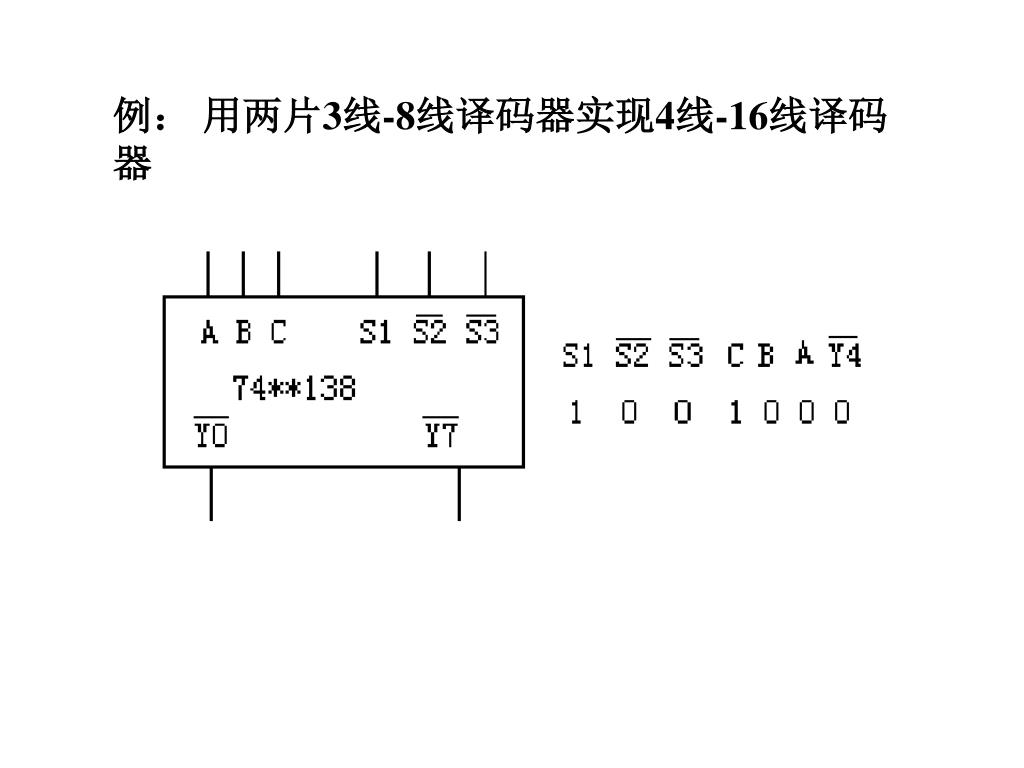

  7. 例： 用两片3线-8线译码器实现4线-16线译码器

  8. （解答〕

  9. 例:教材第六章习题21 写出F1，F2的表达式 Y0=CBA, Y1=CBA, …Y7=CBA; F1=Y1Y2Y4Y7=CBA+CBA+CBA+CBA

  10. 例： 用双4选1数据选择器构成8选1选择器

  11. （解答）

  12. 例 用两片4585组成一个八位数值比较器

  13. （解答:第一步）

  14. （解答第二步）

  15. 全加器 要求：掌握电路图及会列写逻辑表达式
