  1. 教学知识竞赛 基于嵌入式系统的信息处理

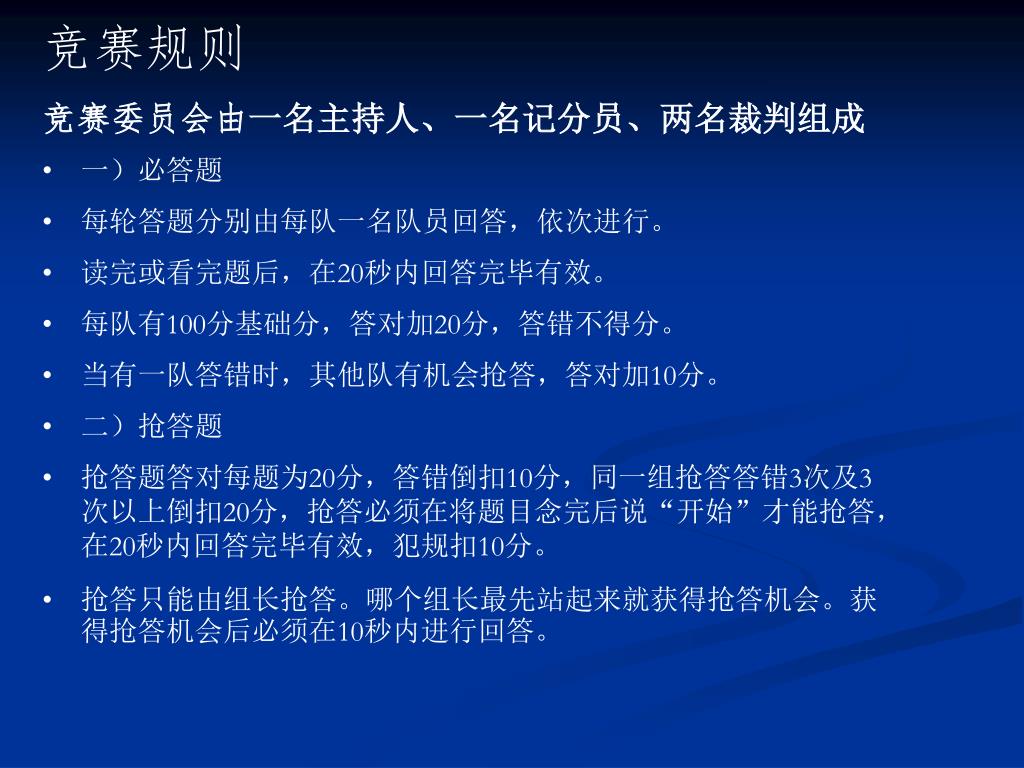

  2. 竞赛规则 • 竞赛委员会由一名主持人、一名记分员、两名裁判组成 • 一）必答题 • 每轮答题分别由每队一名队员回答，依次进行。 • 读完或看完题后，在20秒内回答完毕有效。 • 每队有100分基础分，答对加20分，答错不得分。 • 当有一队答错时，其他队有机会抢答，答对加10分。 • 二）抢答题 • 抢答题答对每题为20分，答错倒扣10分，同一组抢答答错3次及3次以上倒扣20分，抢答必须在将题目念完后说“开始”才能抢答，在20秒内回答完毕有效，犯规扣10分。 • 抢答只能由组长抢答。哪个组长最先站起来就获得抢答机会。获得抢答机会后必须在10秒内进行回答。

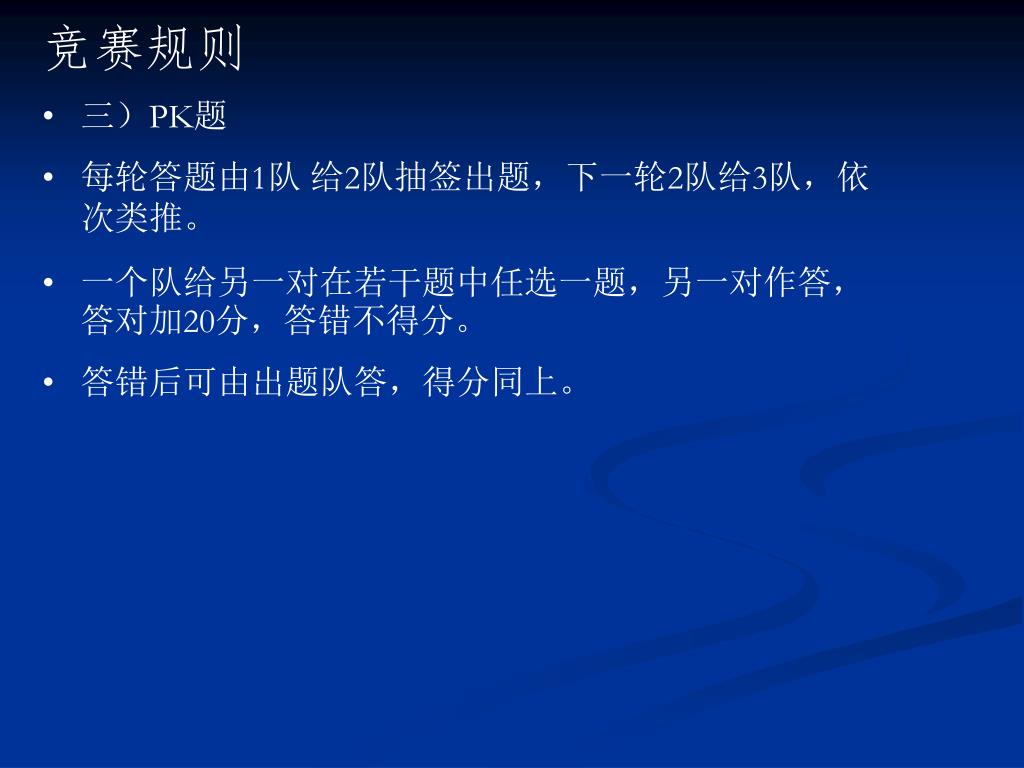

  3. 竞赛规则 • 三）PK题 • 每轮答题由1队 给2队抽签出题，下一轮2队给3队，依次类推。 • 一个队给另一对在若干题中任选一题，另一对作答，答对加20分，答错不得分。 • 答错后可由出题队答，得分同上。

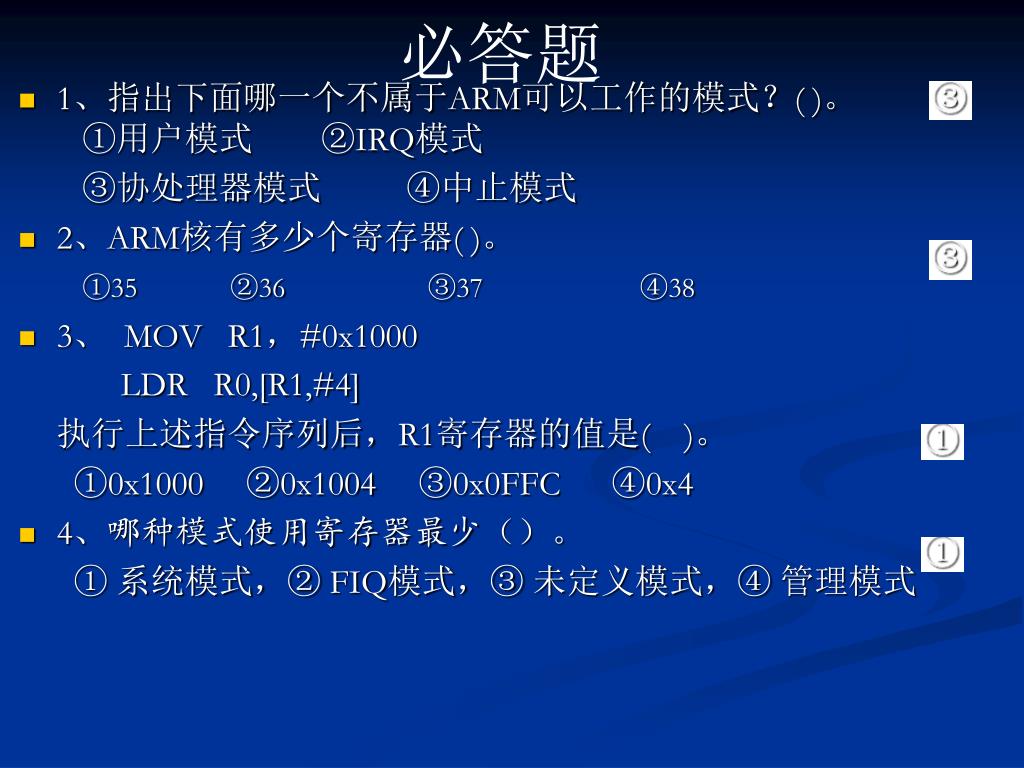

  4. 必答题 • 1、指出下面哪一个不属于ARM可以工作的模式？( )。   ①用户模式        ②IRQ模式 ③协处理器模式          ④中止模式 • 2、ARM核有多少个寄存器( )。 ①35  ②36   ③37    ④38 • 3、  MOV   R1，#0x1000   LDR   R0,[R1,#4] 执行上述指令序列后，R1寄存器的值是(    )。 ①0x1000     ②0x1004     ③0x0FFC      ④0x4 • 4、哪种模式使用寄存器最少（）。 ① 系统模式，② FIQ模式，③ 未定义模式，④ 管理模式

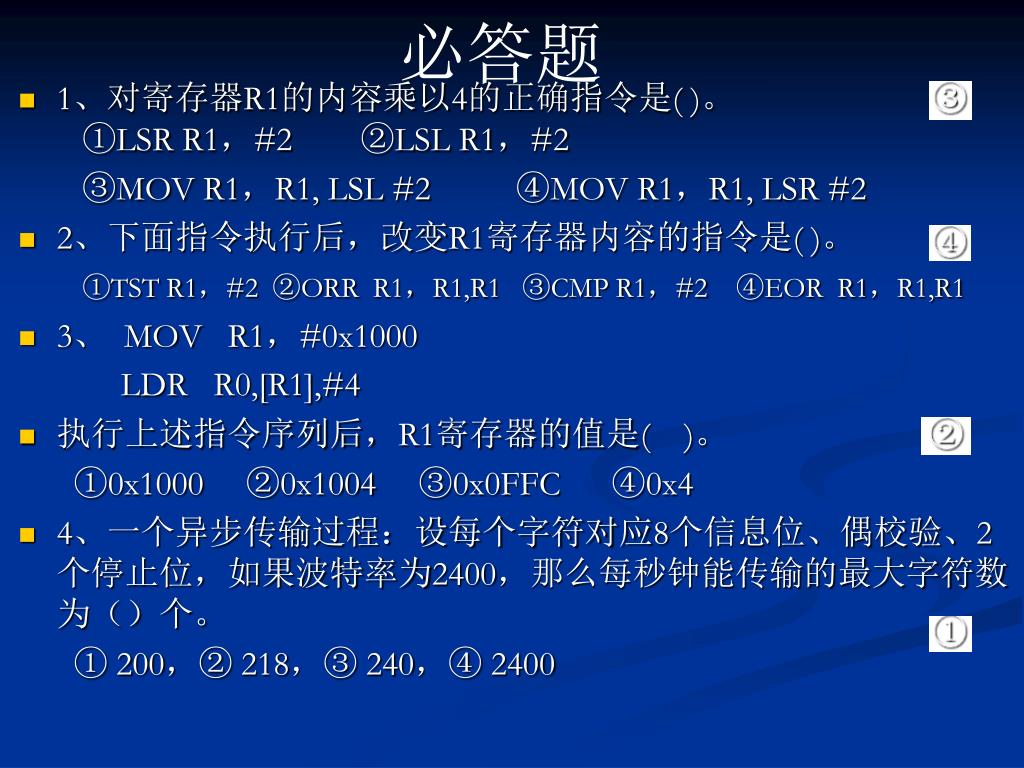

  5. 必答题 • 1、对寄存器R1的内容乘以4的正确指令是( )。    ①LSR R1，#2        ②LSL R1，#2   ③MOV R1，R1, LSL #2          ④MOV R1，R1, LSR #2 • 2、下面指令执行后，改变R1寄存器内容的指令是( )。 ①TST R1，#2  ②ORR  R1，R1,R1   ③CMP R1，#2    ④EOR  R1，R1,R1 • 3、  MOV   R1，#0x1000   LDR   R0,[R1],#4 • 执行上述指令序列后，R1寄存器的值是(    )。 ①0x1000     ②0x1004     ③0x0FFC      ④0x4 • 4、一个异步传输过程：设每个字符对应8个信息位、偶校验、2个停止位，如果波特率为2400，那么每秒钟能传输的最大字符数为（）个。 ① 200，② 218，③ 240，④ 2400

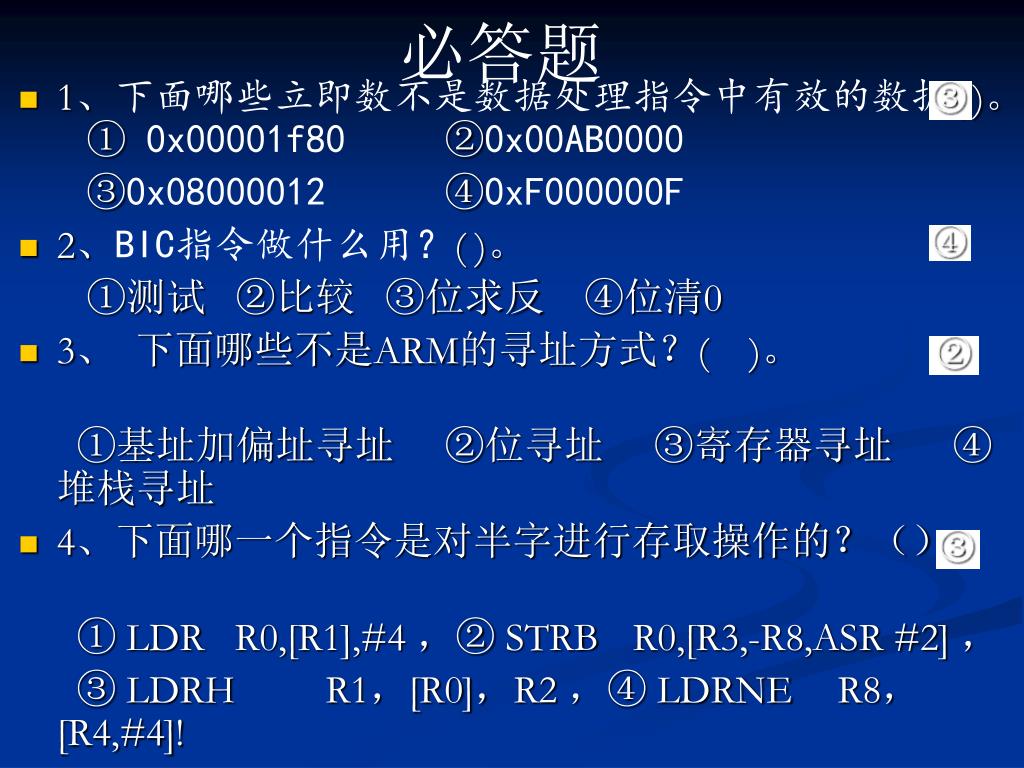

  6. 必答题 • 1、下面哪些立即数不是数据处理指令中有效的数据( )。    ① 0x00001f80         ②0x00AB0000 ③0x08000012          ④0xF000000F • 2、BIC指令做什么用？( )。 ①测试   ②比较   ③位求反    ④位清0 • 3、  下面哪些不是ARM的寻址方式？(    )。 ①基址加偏址寻址     ②位寻址     ③寄存器寻址      ④堆栈寻址 • 4、下面哪一个指令是对半字进行存取操作的？（）。 ①LDR   R0,[R1],#4 ，② STRB R0,[R3,-R8,ASR #2] ， ③ LDRH R1，[R0]，R2 ，④ LDRNE R8，[R4,#4]!

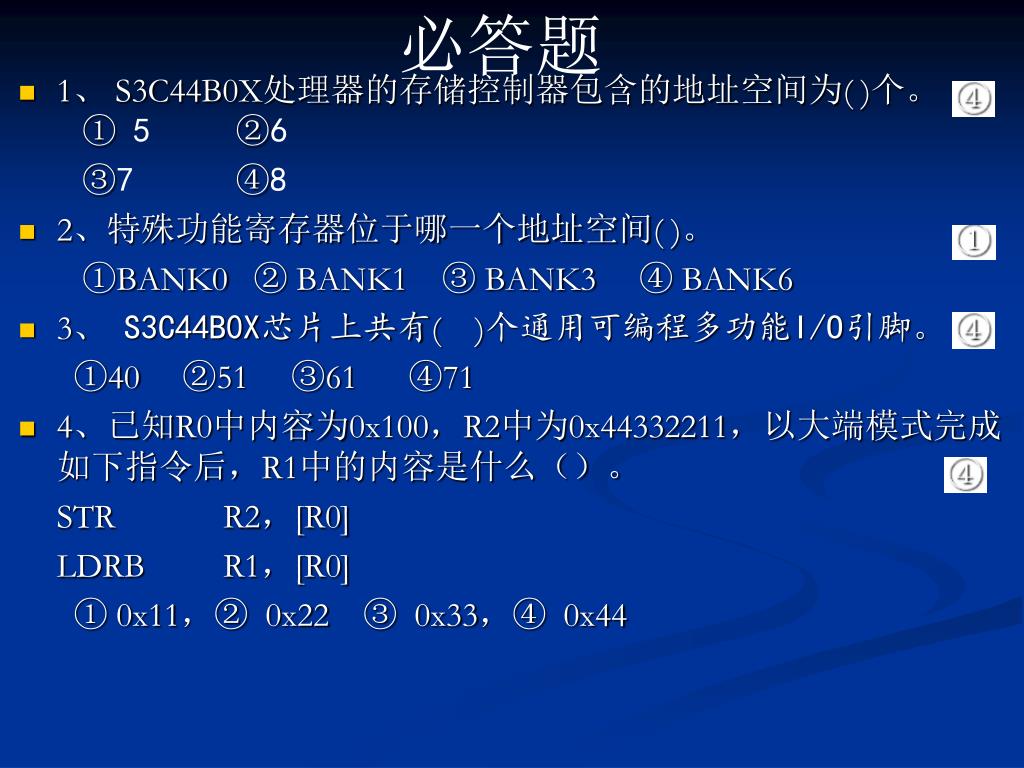

  7. 必答题 • 1、 S3C44B0X处理器的存储控制器包含的地址空间为( )个。    ① 5         ②6 ③7          ④8 • 2、特殊功能寄存器位于哪一个地址空间( )。 ①BANK0  ② BANK1    ③ BANK3     ④ BANK6 • 3、 S3C44B0X芯片上共有(    )个通用可编程多功能I/O引脚。 ①40     ②51     ③61      ④71 • 4、已知R0中内容为0x100，R2中为0x44332211，以大端模式完成如下指令后，R1中的内容是什么（）。 STR R2，[R0] LDRB R1，[R0] ① 0x11，② 0x22 ③ 0x33，④ 0x44

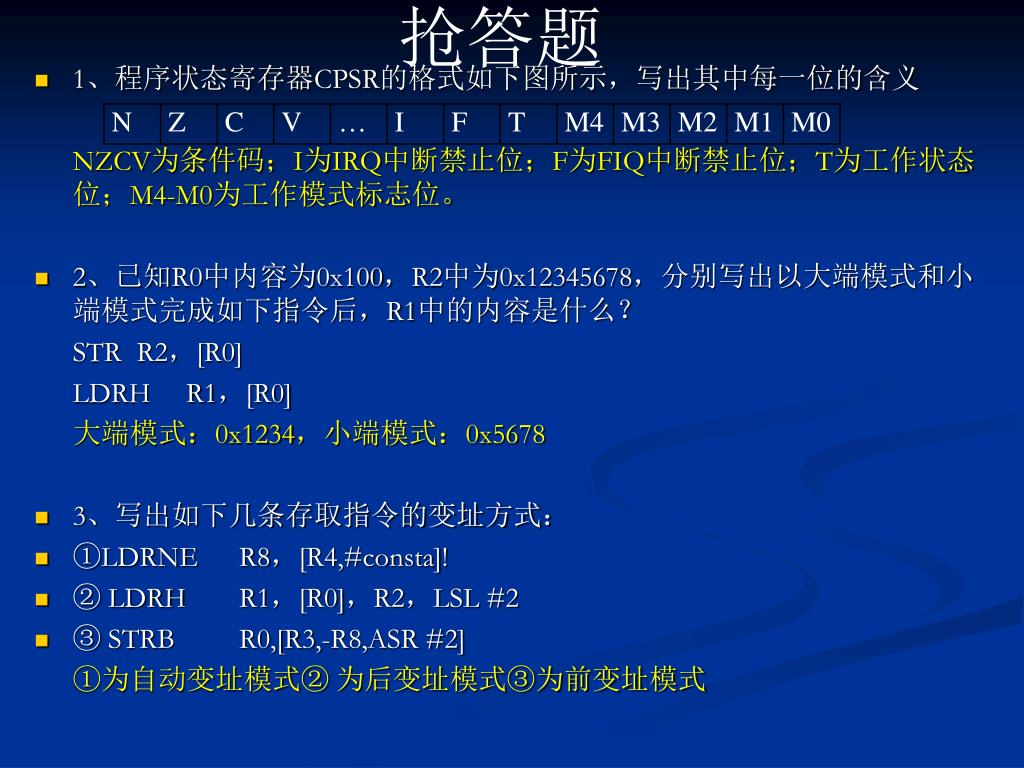

  8. 抢答题 • 1、程序状态寄存器CPSR的格式如下图所示，写出其中每一位的含义 NZCV为条件码；I为IRQ中断禁止位；F为FIQ中断禁止位；T为工作状态位；M4-M0为工作模式标志位。 • 2、已知R0中内容为0x100，R2中为0x12345678，分别写出以大端模式和小端模式完成如下指令后，R1中的内容是什么？ STR R2，[R0] LDRH R1，[R0] 大端模式：0x1234，小端模式：0x5678 • 3、写出如下几条存取指令的变址方式： • ①LDRNE R8，[R4,#consta]! • ② LDRH R1，[R0]，R2，LSL #2 • ③ STRB R0,[R3,-R8,ASR #2] ①为自动变址模式② 为后变址模式③为前变址模式

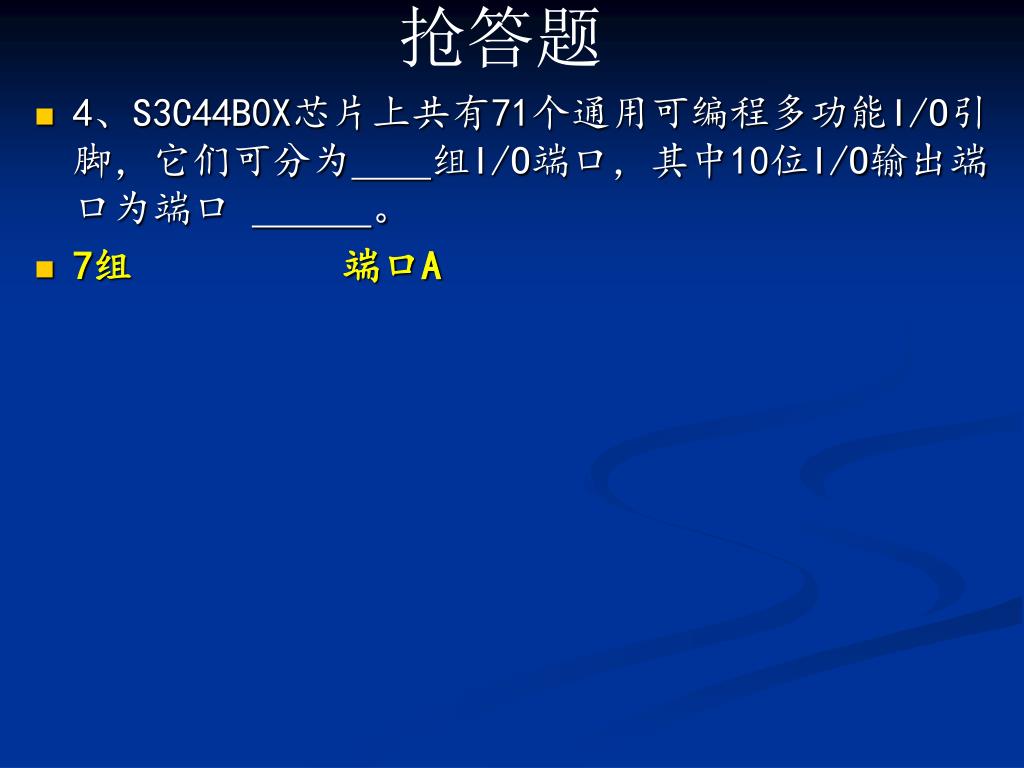

  9. 抢答题 • 4、S3C44B0X芯片上共有71个通用可编程多功能I/O引脚，它们可分为组I/O端口，其中10位I/O输出端口为端口 。 • 7组端口A

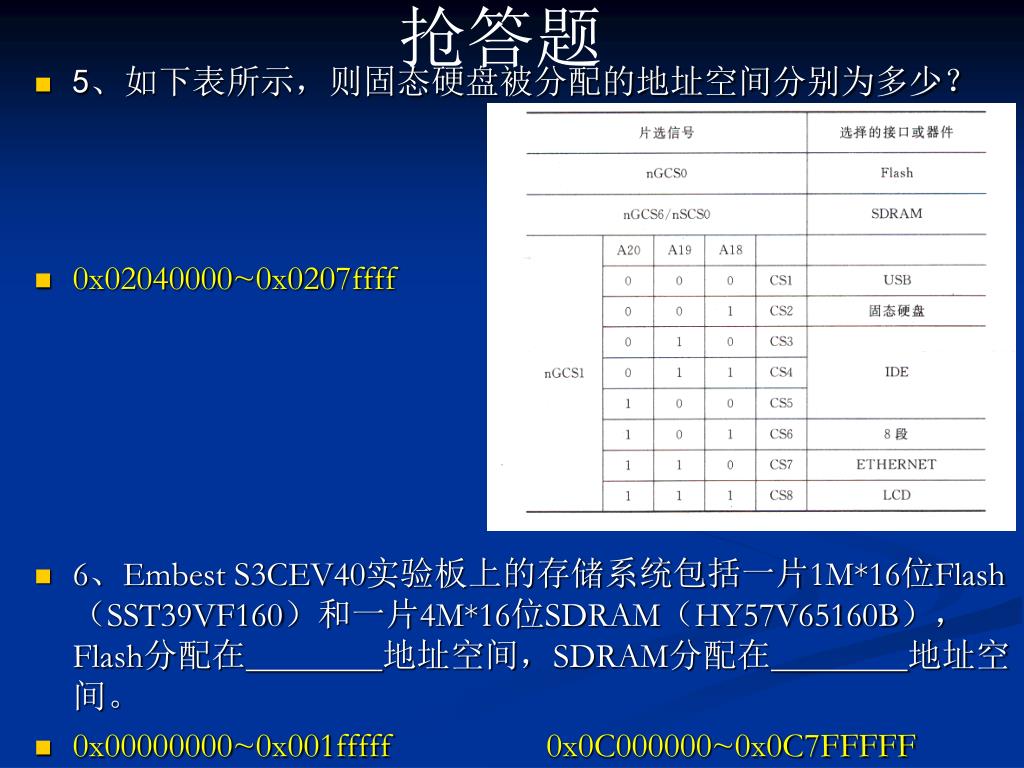

  10. 抢答题 • 5、如下表所示，则固态硬盘被分配的地址空间分别为多少？ • 0x02040000~0x0207ffff • 6、Embest S3CEV40实验板上的存储系统包括一片1M*16位Flash（SST39VF160）和一片4M*16位SDRAM（HY57V65160B），Flash分配在地址空间，SDRAM分配在地址空间。 • 0x00000000~0x001fffff 0x0C000000~0x0C7FFFFF

  11. 抢答题 • 7、已知R[0]=0x0C700001，执行指令BX R0后，PC中的值为多少？现在ARM运行在何种工作状态中？ PC=0x0C700000，运行在Thumb状态。 8、假设R0中内容为0x1000，R1和R2中内容分别为0x1234和0x5678，存储器内容为空，执行下述指令后，存储器内容如何变化? STMIB R0!,{R1, R2} • [0x1004]=0x1234 [0x1008]=0x5678 R0=0x1008

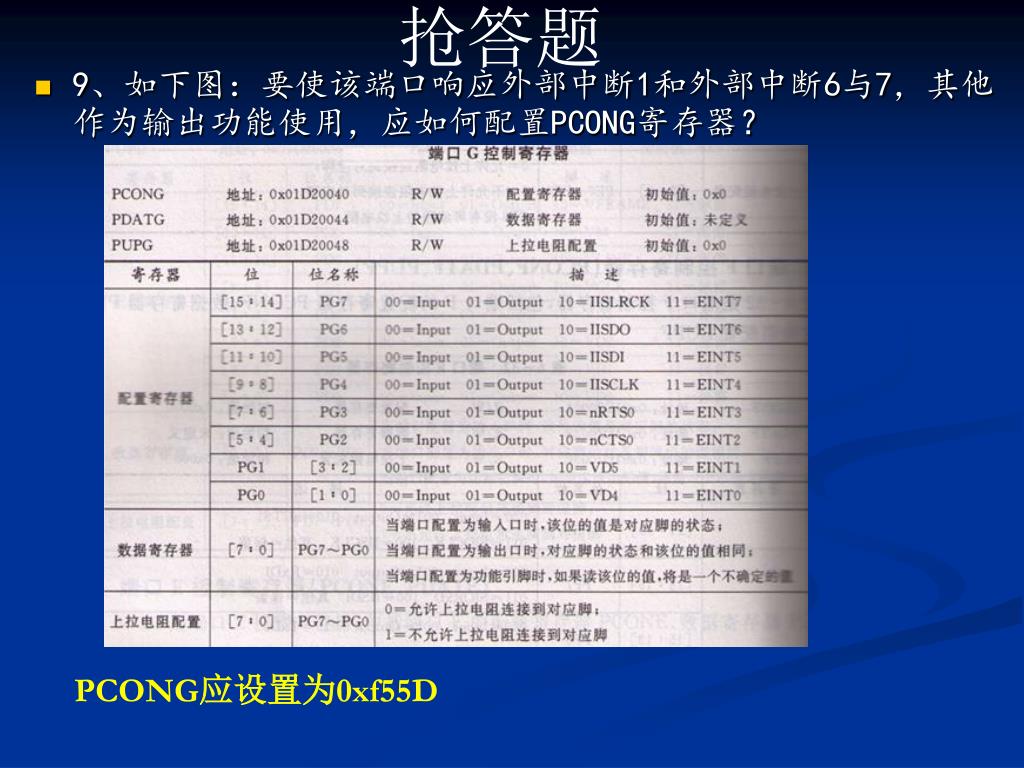

  12. 抢答题 • 9、如下图：要使该端口响应外部中断1和外部中断6与7，其他作为输出功能使用，应如何配置PCONG寄存器？ PCONG应设置为0xf55D

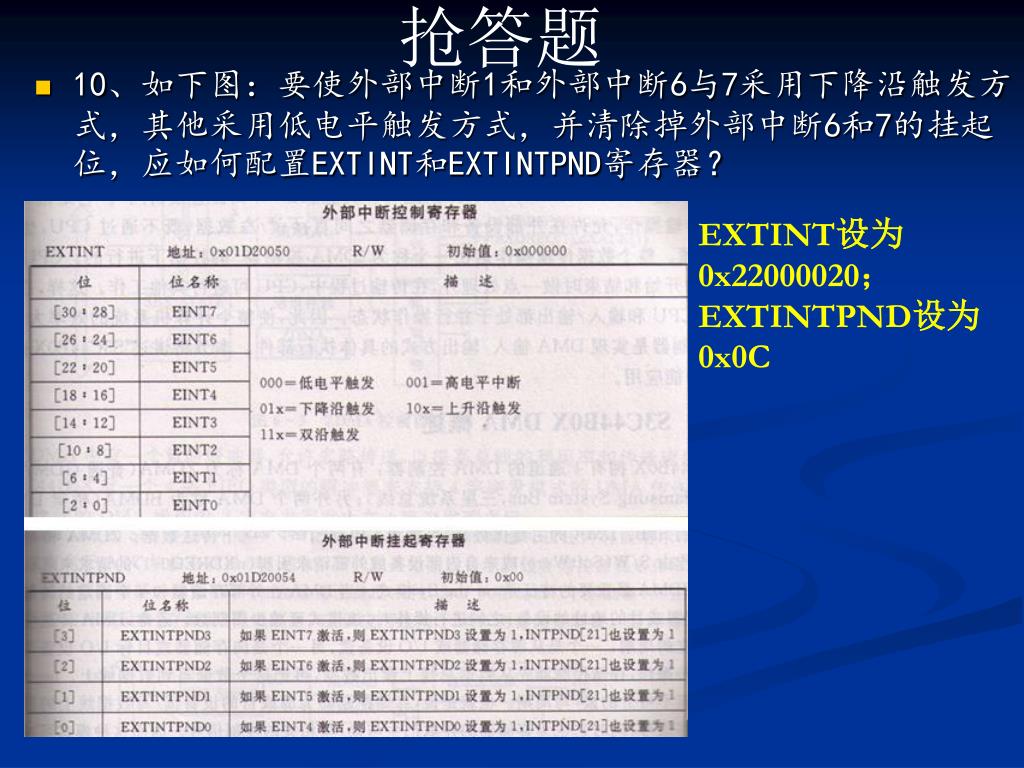

  13. 抢答题 • 10、如下图：要使外部中断1和外部中断6与7采用下降沿触发方式，其他采用低电平触发方式，并清除掉外部中断6和7的挂起位，应如何配置EXTINT和EXTINTPND寄存器？ EXTINT设为0x22000020； EXTINTPND设为0x0C

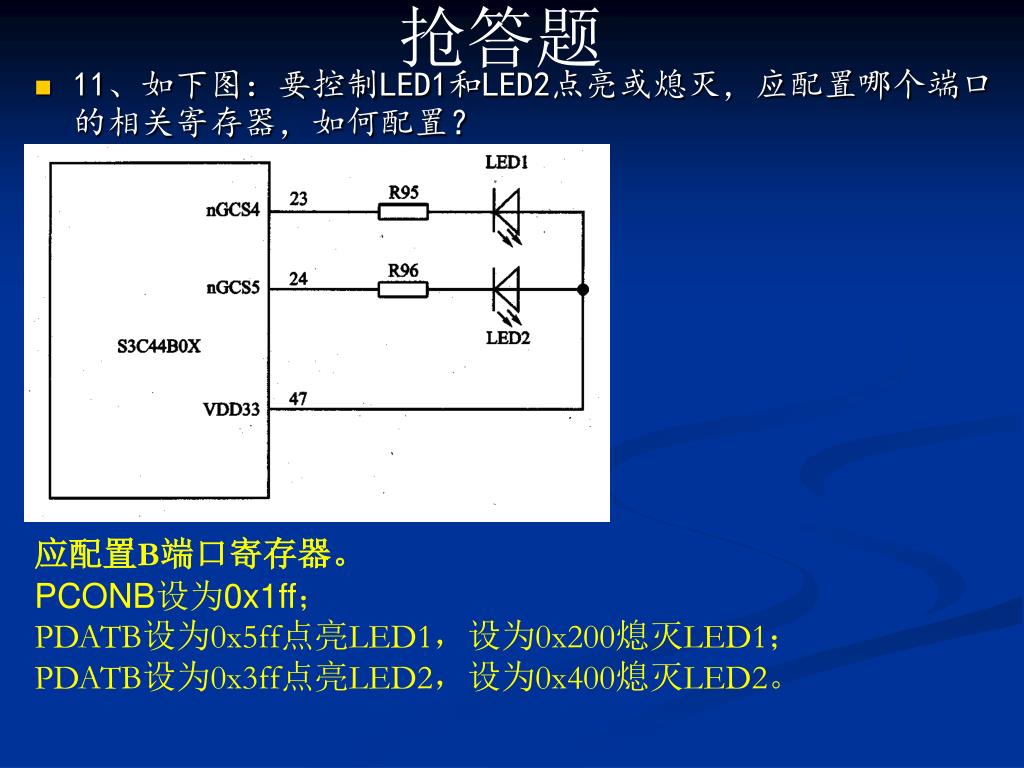

  14. 抢答题 • 11、如下图：要控制LED1和LED2点亮或熄灭，应配置哪个端口的相关寄存器，如何配置？ 应配置B端口寄存器。 PCONB设为0x1ff； PDATB设为0x5ff点亮LED1，设为0x200熄灭LED1； PDATB设为0x3ff点亮LED2，设为0x400熄灭LED2。

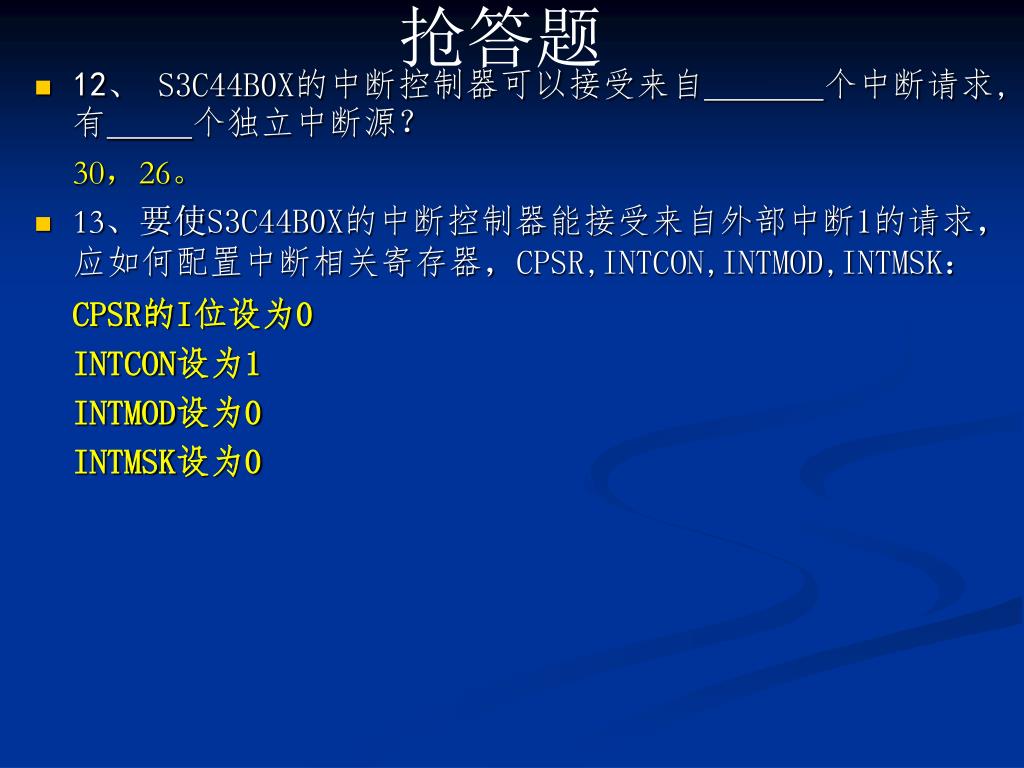

  15. 抢答题 • 12、 S3C44B0X的中断控制器可以接受来自个中断请求,有个独立中断源？ 30，26。 • 13、要使S3C44B0X的中断控制器能接受来自外部中断1的请求，应如何配置中断相关寄存器，CPSR,INTCON,INTMOD,INTMSK： CPSR的I位设为0 INTCON设为1 INTMOD设为0 INTMSK设为0

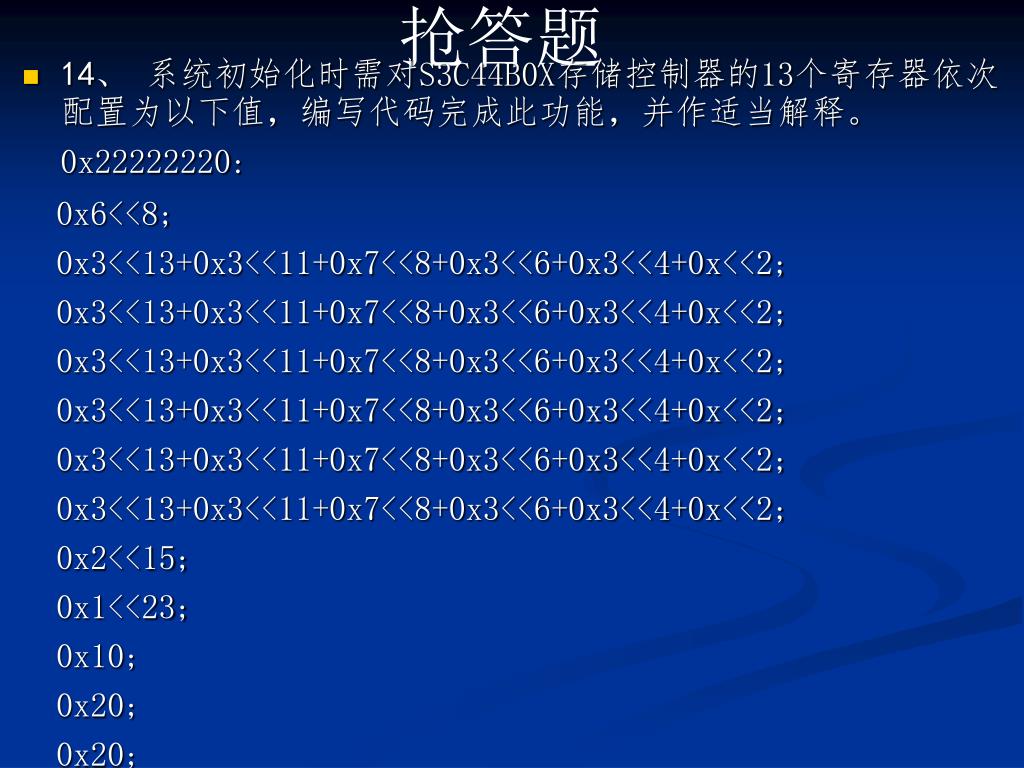

  16. 抢答题 • 14、系统初始化时需对S3C44B0X存储控制器的13个寄存器依次配置为以下值，编写代码完成此功能，并作适当解释。 0x22222220: 0x6<<8; 0x3<<13+0x3<<11+0x7<<8+0x3<<6+0x3<<4+0x<<2; 0x3<<13+0x3<<11+0x7<<8+0x3<<6+0x3<<4+0x<<2; 0x3<<13+0x3<<11+0x7<<8+0x3<<6+0x3<<4+0x<<2; 0x3<<13+0x3<<11+0x7<<8+0x3<<6+0x3<<4+0x<<2; 0x3<<13+0x3<<11+0x7<<8+0x3<<6+0x3<<4+0x<<2; 0x3<<13+0x3<<11+0x7<<8+0x3<<6+0x3<<4+0x<<2; 0x2<<15; 0x1<<23; 0x10; 0x20; 0x20;

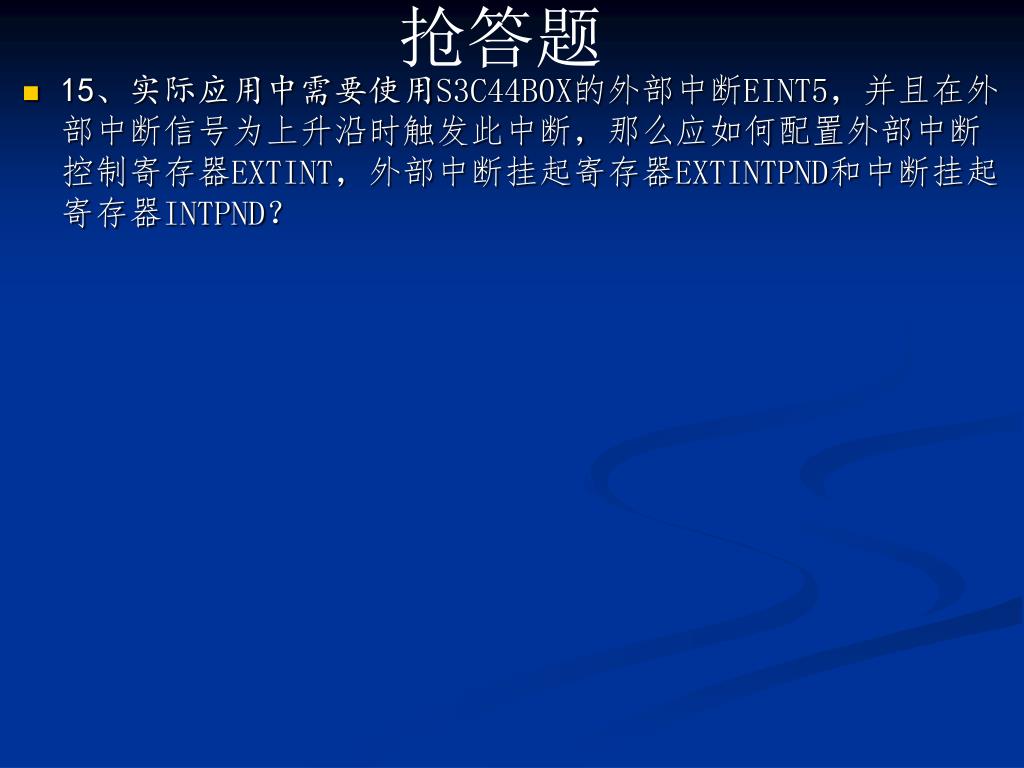

  17. 抢答题 • 15、实际应用中需要使用S3C44B0X的外部中断EINT5，并且在外部中断信号为上升沿时触发此中断，那么应如何配置外部中断控制寄存器EXTINT，外部中断挂起寄存器EXTINTPND和中断挂起寄存器INTPND？

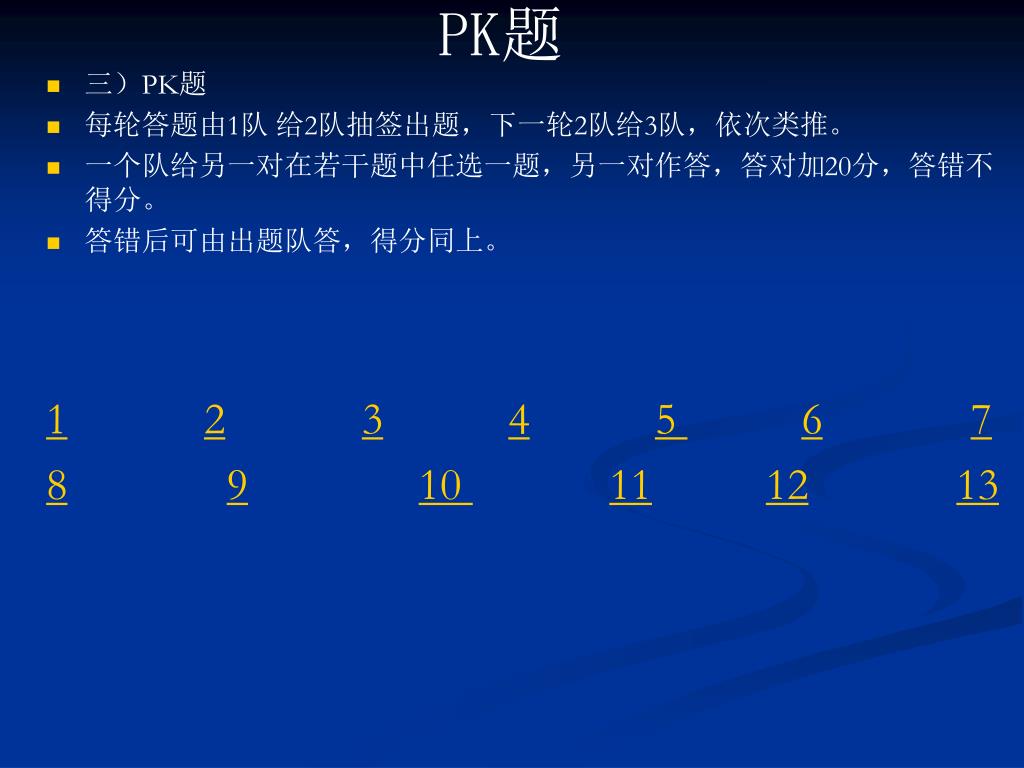

  18. PK题 三）PK题 每轮答题由1队 给2队抽签出题，下一轮2队给3队，依次类推。 一个队给另一对在若干题中任选一题，另一对作答，答对加20分，答错不得分。 答错后可由出题队答，得分同上。 12345 67 8910 111213

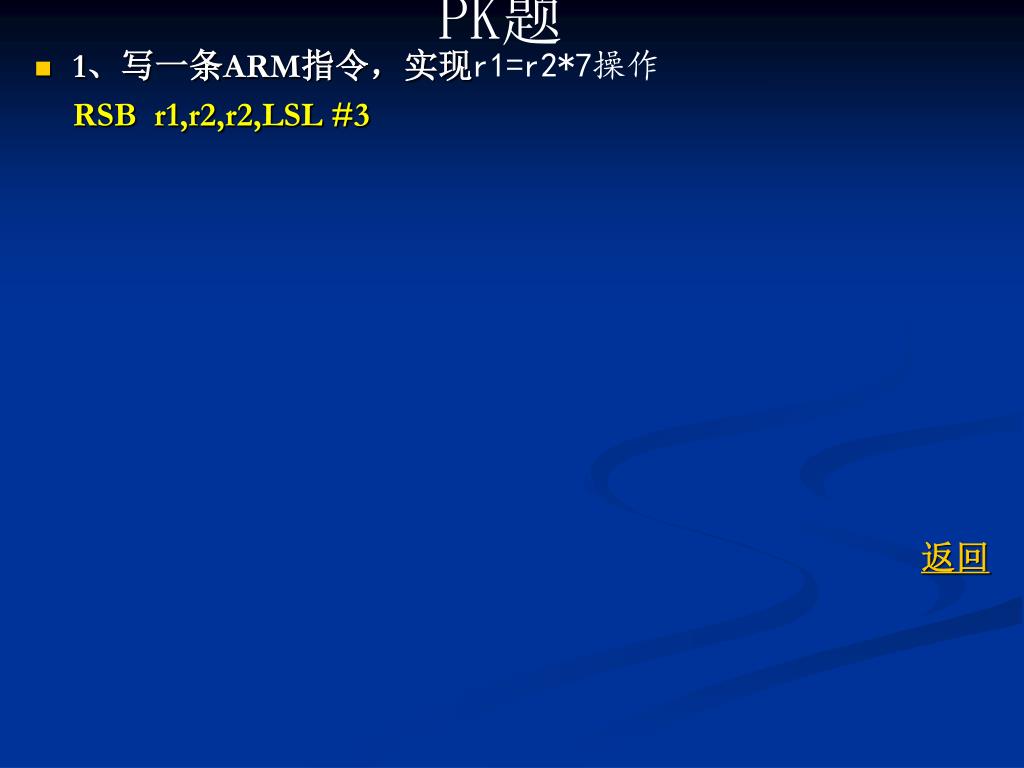

  19. PK题 • 1、写一条ARM指令，实现r1=r2*7操作 RSB r1,r2,r2,LSL #3 返回

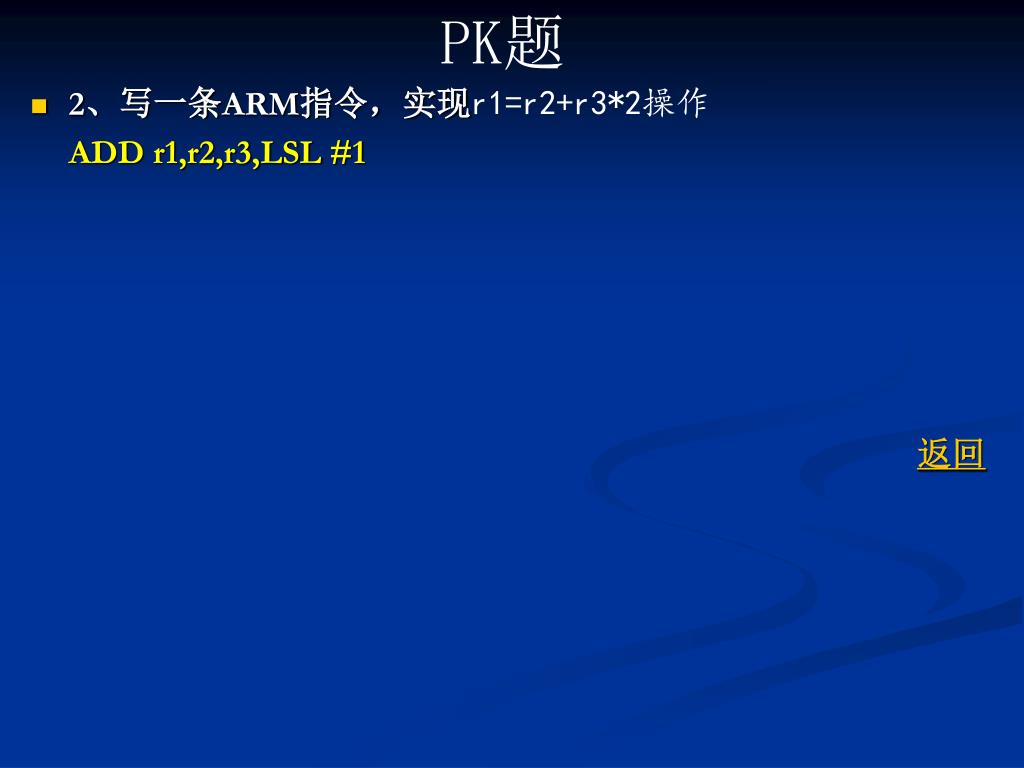

  20. PK题 2、写一条ARM指令，实现r1=r2+r3*2操作 ADD r1,r2,r3,LSL #1 返回

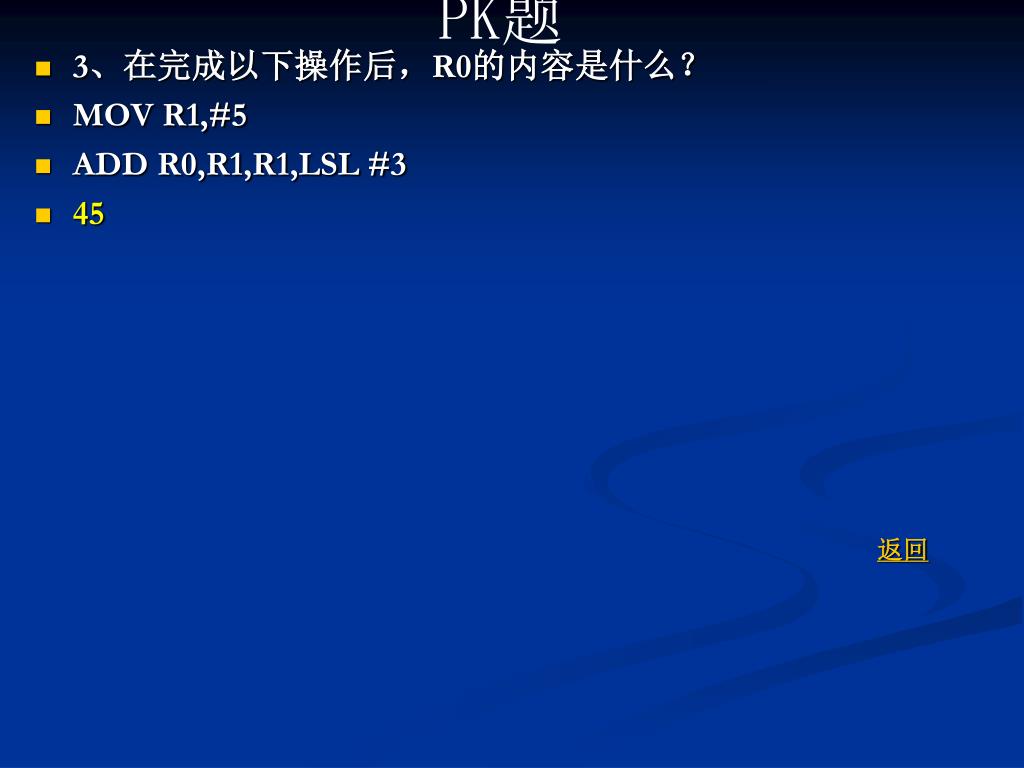

  21. PK题 3、在完成以下操作后，R0的内容是什么？ MOV R1,#5 ADD R0,R1,R1,LSL #3 45 返回

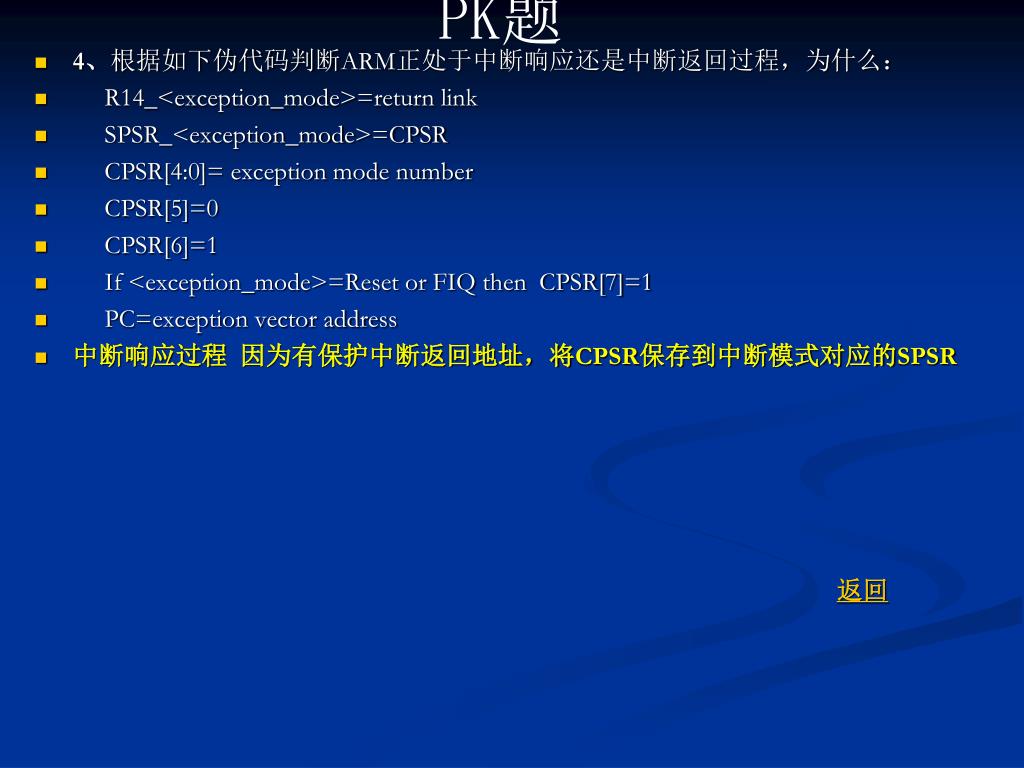

  22. PK题 4、根据如下伪代码判断ARM正处于中断响应还是中断返回过程，为什么： R14_<exception_mode>=return link SPSR_<exception_mode>=CPSR CPSR[4:0]= exception mode number CPSR[5]=0 CPSR[6]=1 If <exception_mode>=Reset or FIQ then CPSR[7]=1 PC=exception vector address 中断响应过程 因为有保护中断返回地址，将CPSR保存到中断模式对应的SPSR 返回

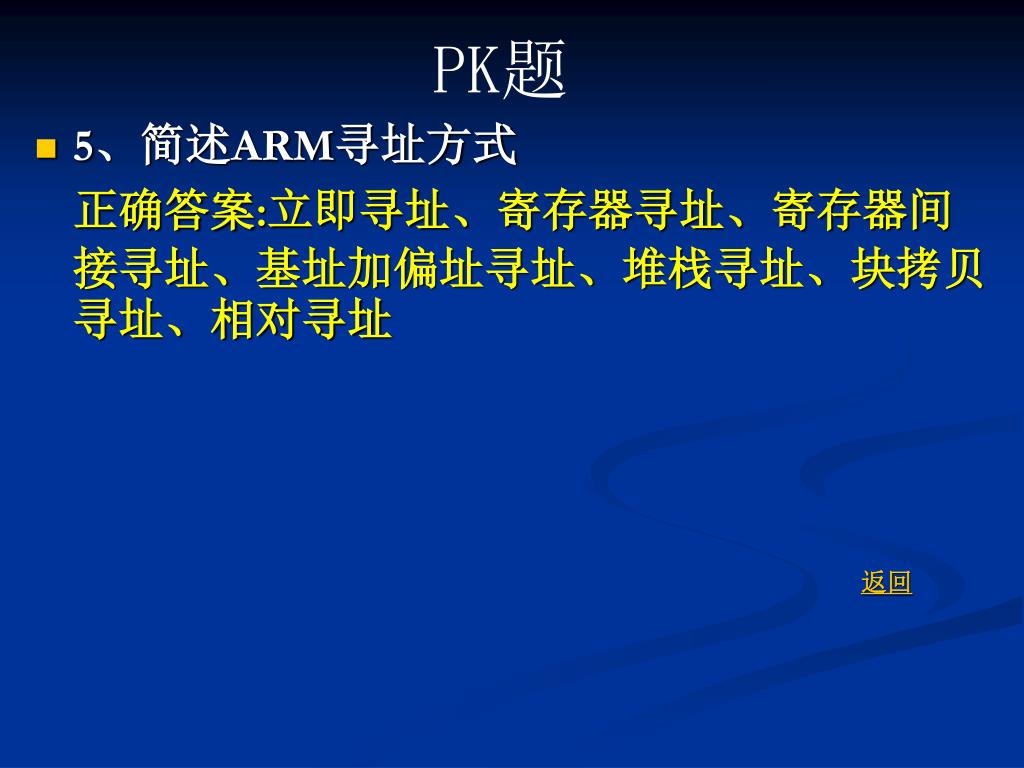

  23. PK题 • 5、简述ARM寻址方式 正确答案:立即寻址、寄存器寻址、寄存器间接寻址、基址加偏址寻址、堆栈寻址、块拷贝寻址、相对寻址 返回

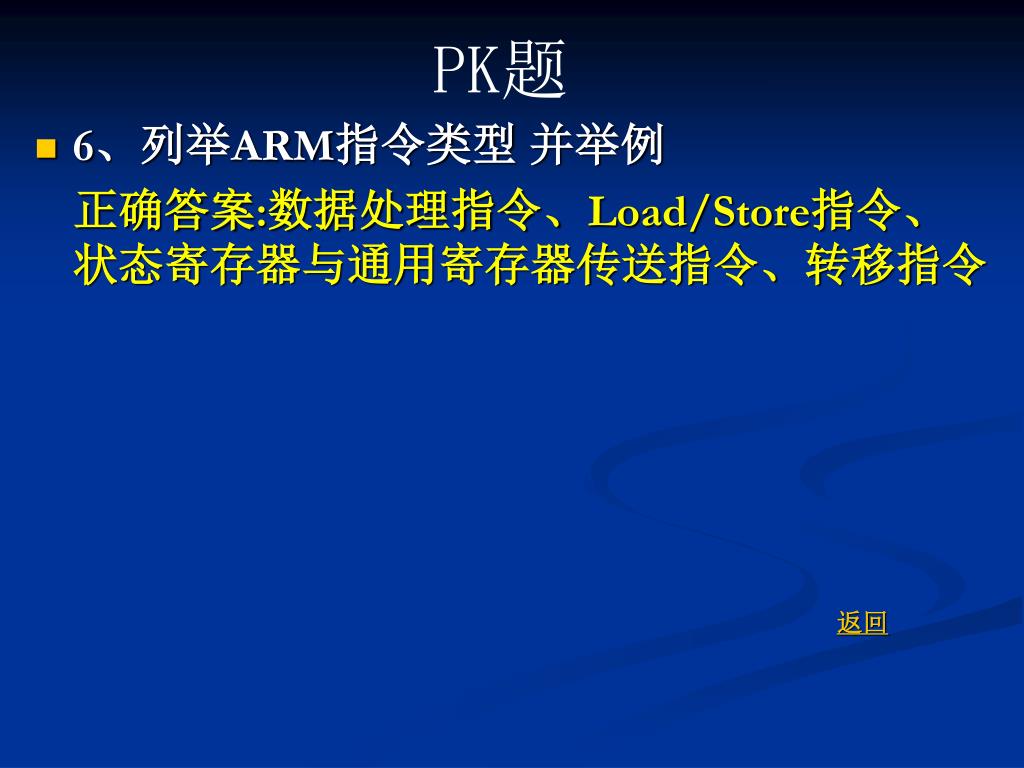

  24. PK题 6、列举ARM指令类型 并举例 正确答案:数据处理指令、Load/Store指令、状态寄存器与通用寄存器传送指令、转移指令 返回

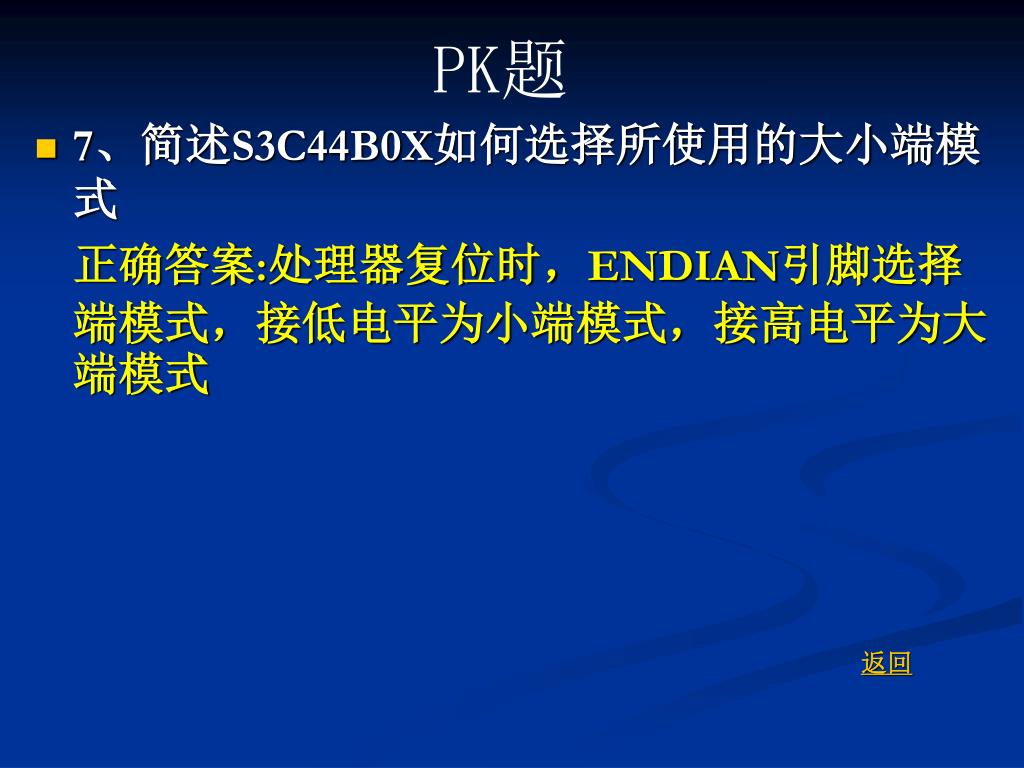

  25. PK题 7、简述S3C44B0X如何选择所使用的大小端模式 正确答案:处理器复位时，ENDIAN引脚选择端模式，接低电平为小端模式，接高电平为大端模式 返回

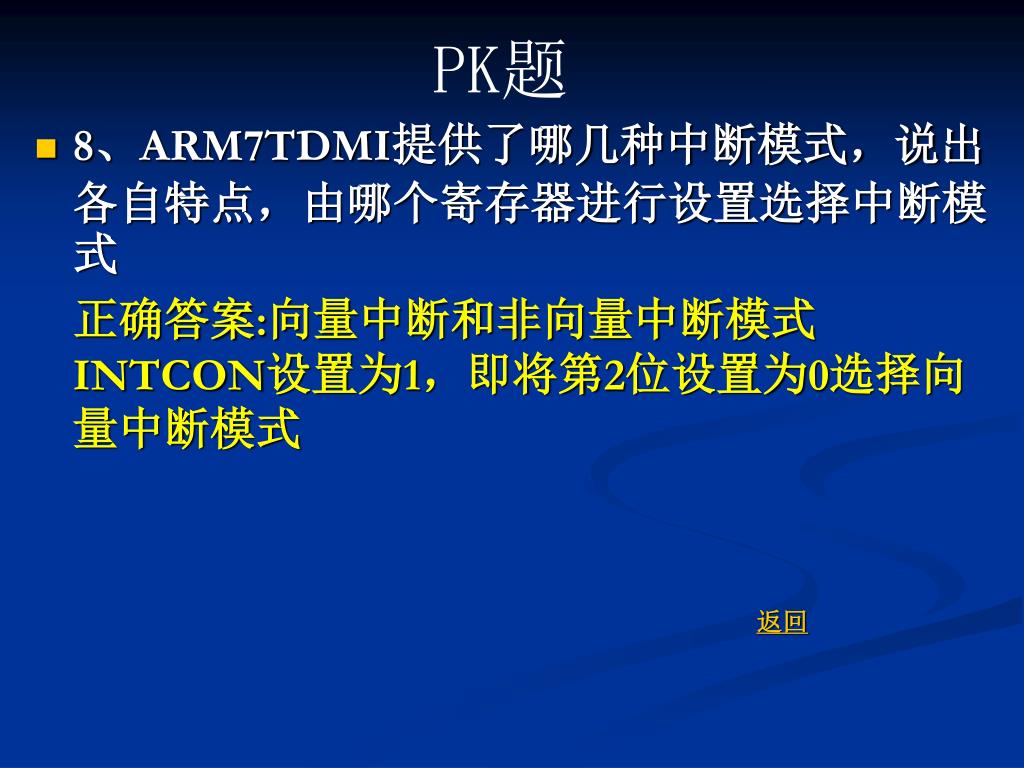

  26. PK题 8、ARM7TDMI提供了哪几种中断模式，说出各自特点，由哪个寄存器进行设置选择中断模式 正确答案:向量中断和非向量中断模式 INTCON设置为1，即将第2位设置为0选择向量中断模式 返回

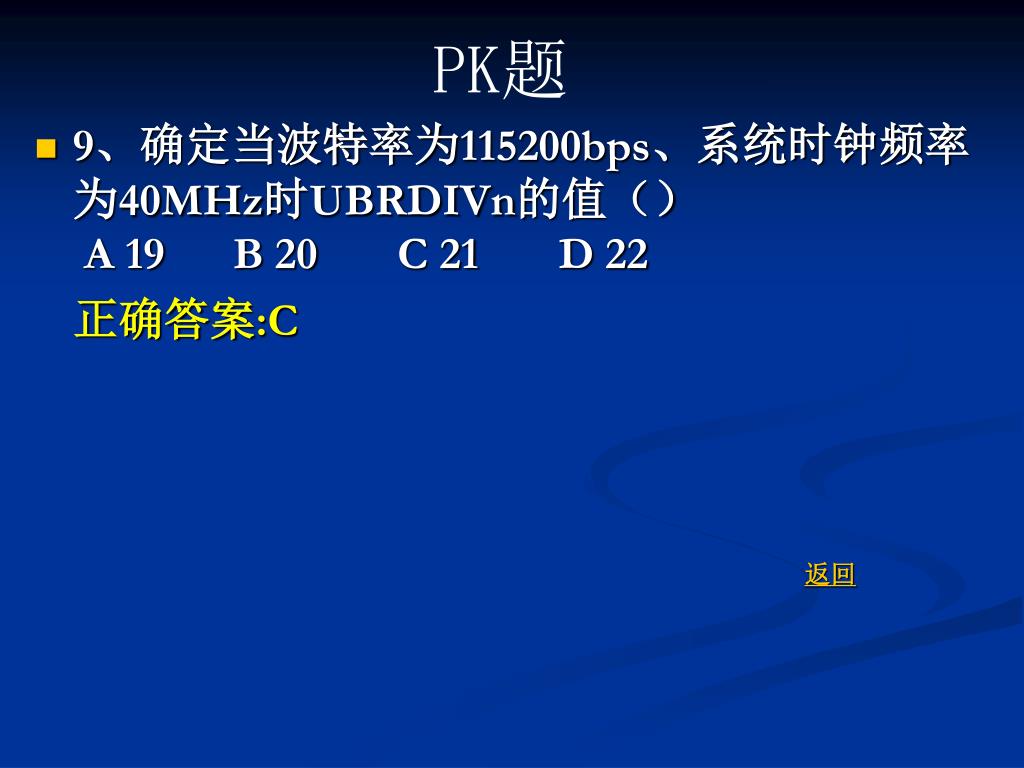

  27. PK题 9、确定当波特率为115200bps、系统时钟频率为40MHz时UBRDIVn的值（） A 19      B 20       C 21       D 22 正确答案:C 返回

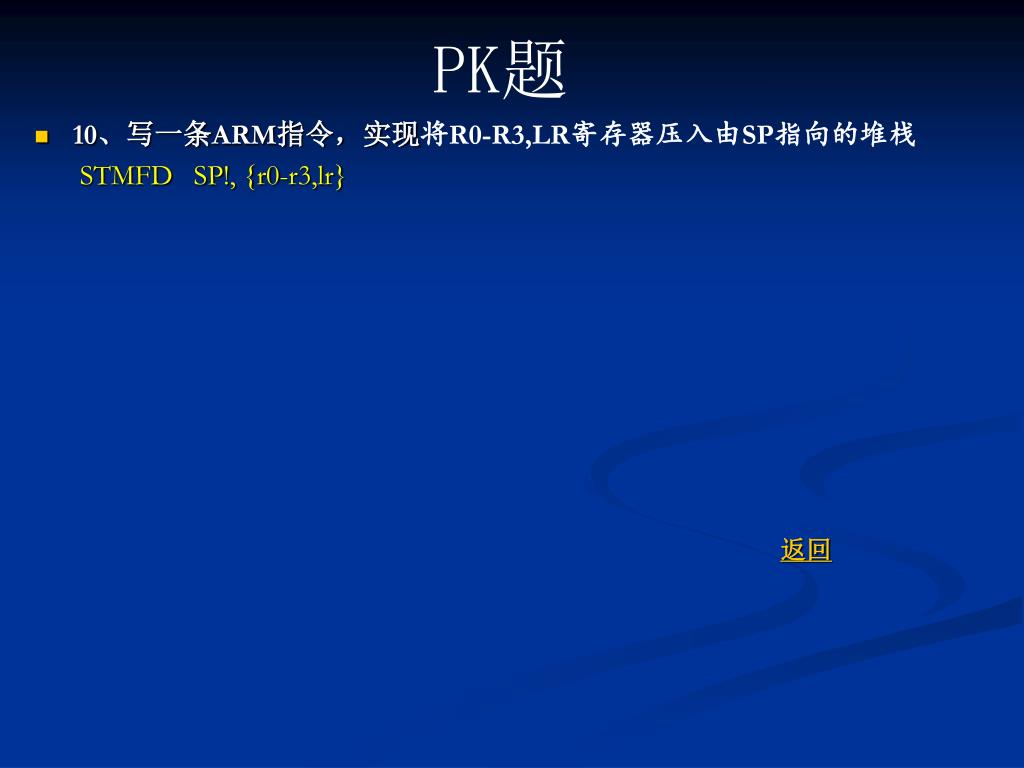

  28. PK题 • 10、写一条ARM指令，实现将R0-R3,LR寄存器压入由SP指向的堆栈 STMFD SP!, {r0-r3,lr} 返回

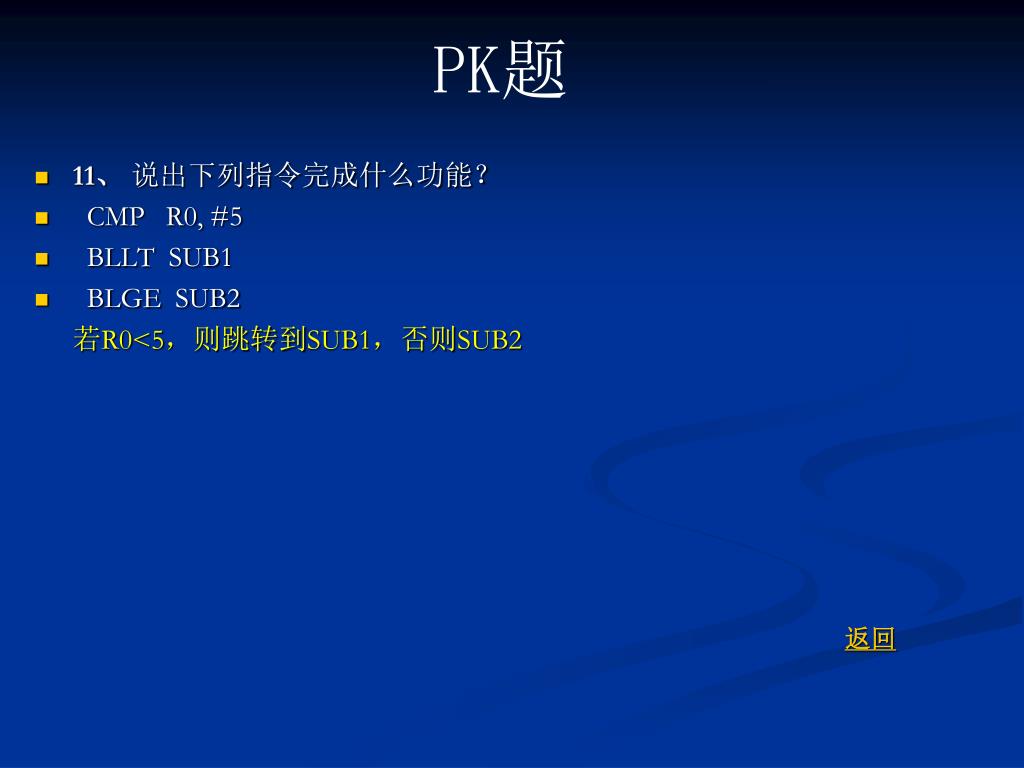

  29. PK题 11、说出下列指令完成什么功能？ CMP R0, #5 BLLT SUB1 BLGE SUB2 若R0<5，则跳转到SUB1，否则SUB2 返回

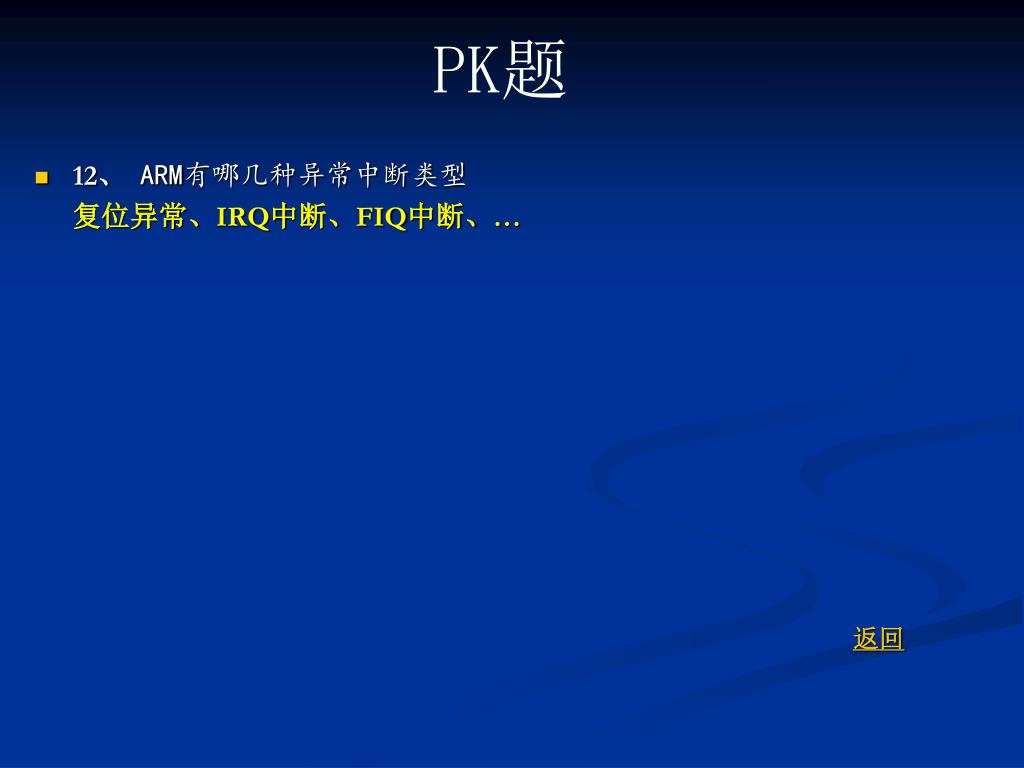

  30. PK题 12、 ARM有哪几种异常中断类型 复位异常、IRQ中断、FIQ中断、… 返回

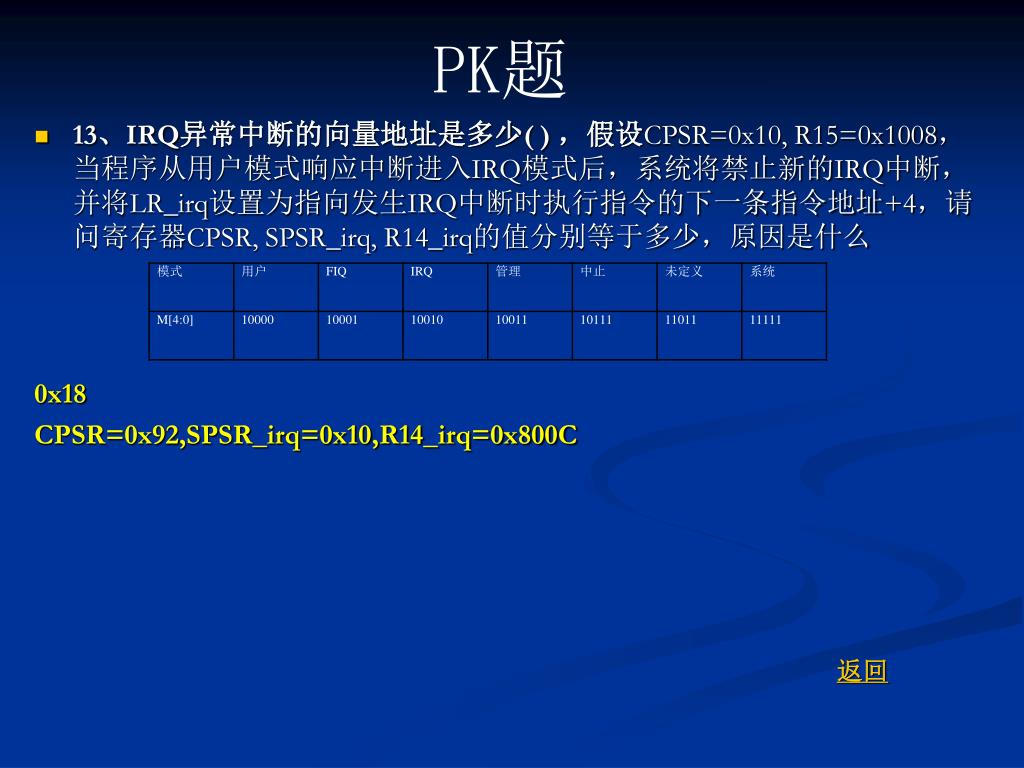

  31. PK题 • 13、IRQ异常中断的向量地址是多少( ) ，假设CPSR=0x10, R15=0x1008，当程序从用户模式响应中断进入IRQ模式后，系统将禁止新的IRQ中断，并将LR_irq设置为指向发生IRQ中断时执行指令的下一条指令地址+4，请问寄存器CPSR, SPSR_irq, R14_irq的值分别等于多少，原因是什么 0x18 CPSR=0x92,SPSR_irq=0x10,R14_irq=0x800C 返回
